BEDIENUNGSANLEITUNG W510 Antari

W-508 & W-510 Nebelmaschine

Herzlichen Glückwunsch zum Kauf Ihrer neuen

Antari-Nebelmaschine W-Serie.

Einführung

Vielen Dank, dass Sie sich für eine Antari-Nebelmaschine der W-Serie entschieden haben. Sie sind nun im Besitz einer robusten und leistungsstarken Nebelmaschine. Vor Benutzung der Maschineitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, konnen Sie sich in den nachsten Jahren auf eine zuverlassicige und überzeugende Leistung Ihrer Antari-Nebelmaschine freuen.

Bitte halten Sie sich an diese Bedienungs- und Sicherheitsanweisungen, um eine lange und sichere Lebensdauer Ihr Nebelmaschine sicherzustellen.

ACH TUN G:

Stromschlaggefahr. Trennen Sie das Gerät vom Netz, bevor Sie Flüssigkeit nachfüllen, sowie vor jeder Reinigung und Wartung.

Stromschlaggefahr

Vor Nasse schützen.
- Nur innerhalb geschlossener Räume betreiben. Nicht für den Betrieb im Freien geeignet.
- Verwenden Sieitte ausschlieBlich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme darauf auf achten, dass das Gerat an die richtige Spannung angeschlossen wird.
,X Vor Befüllen des Tanks ist ihre Antari-Nebelmaschine immer vom Netz zu trennen.
O, X Achten Sie darauf, dass die Nebelmaschine stets aufrecht installiert ist.
O, X Nach dem Betrieb trennen Sieitte die Maschine vom Netz oder schalten sie aus.
O. X These Maschine ist wassergeschützt. Sollte Feuchtigkeit, Wasser oder Flüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschineitte sofort vom Netz und trocknen bzw. reinigen sie. Sollte sich die Maschine nicht reinigen halten, kontaktieren Sieitte einen Servicetechniker oder ihren

Antari-Handler bevor Sie die Maschine erneut benutzen.

• Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.

Stromschlaggefahr

Nur für Erwachsene. Die Maschine muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
Richten Sie die Austrittsdüse niemals direkt auf Personen.
○ Der Ausstoß der Maschine ist sehr heißt. Halten Sie während des Betriebs einen Sicherheitsabstand von ca. 50 cm zur Austrittsdüse ein.
- Betreiben Sie das Gerät in gut belufteten Räumen, bis der Tank leer ist. Bedecken Sie niemals den Luftausstritt der Maschine. Um eine ausreichende Belüftung zu gewährleisten, halten Sieitte einen Mindestabstand von etwa 20 cm um und über der Maschine ein.
Richten Sie die Austrittsdüse niemals auf offene Flammen.
- Wenn die Netzleitung beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gebführungen zu vermeiden.
Die Austrittsdüse wird während des Betriebs sehr heißt (200^) . Für leicht entflammbare Materialien muss ein Mindestabstand von 50 cm zur Austrittsdüse eingehalten werden.
- Lassen Sie die Maschine immer vor Reinigungs- und Wartungsarbeiten abkühlen.

Explosionsgefahr

• Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter die Nebelflüssigkeit.
• Verwenden Sie ausschließlich hochwertige und von Ihrem Handler empfohlene Nebelflüssigkeiten auf Wasserbasis. Andere Nebelflüssigkeiten können zum Verstopfen oder Tropfen des Gerätes führen.
• Achten Sie unbedingt daraufuf, dass sich immer eine ausreichende Menge Nebelflüssigkeit im Tank befindet. Der Betrieb ohne Nebelflüssigkeit führt zu Pumpenschäden und zur Überhitzung des Heizelementes.
• Sollte ihre Antari-Nebelmaschine einzeln nicht mehr ordnungsgemäß arbeiten, schalten Sie sieitte sofort ab. Entleeren Sie den Tank vollständig, verpacken Sie die Maschine sorgfaltig (am besten in der Originalverpackung) und schicken Sie sie bei Ihrem Antari-Handler ein.
  Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.

Trinken Sie niemals Nebelflüssigkeit. Sollte es davon noch einmal verschluckt werden, konsultieren Sieitteibe sofort einen Arzt.Sollte die Haut oder die Augenomal mit Nebelflüssigkeit in Beruhrung kommt,itte sorgfaltig mit Wasser auswaschen.

Hinweis:itte beachten Sie alle auf Ihrer Antari-Maschine angebrachten

Warnhinweise und Anweisungen.

Auspacken und Prüfen der Maschine

Öffnen Sie den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei den Zustand eingetroffen sind.

Der Versandkarton sollte die folgenden Posten beinhalten:

1. Eine Nebelmaschine W-508 oder W-510
2. Netzkabel
3. Eine W-1 Sendeeinheit
4. Bedienungsanleitung
5. Montagebügel mit Schrauben und Unterlegscheiben (optional für W-510)

Wenn Ausrüstungsteile fehlen sollenen,nehmen Sieitte scoff mit Ihrem Antari-Handler Kontakt auf.

Bevor Sie mit der Inbetriebnahme Ihrer Antari-Maschine beginnen, stellen Sie sicher, dass kein öffentlicher Transportschaden vorliegt. Falls das Gehäuse der Einheit oder das Kabel beschädigt sein sollte, stecken Sie sie nicht in die Steckdose und versuchen Sie nicht, sie zu benutzen, bevor Sie ihren Antari-Handler kontaktiert haben.

Inbetriebnahme

Entfernen Sie jegliches Verpackungsmaterial vom Versandkarton.
Vergewissern Sie sich, dass alle Schaumstoff- und Plastikeinlagen entfern werden, insbesondere in der Höhe der Austrittsdüse.
- Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche und schrauben Sie den Deckel des Flüssigkeitsstanks ab.
o Stecken Sie den Flüssigkeitschlauch in einen ordnungsgemäß gefüllten Flüssigkeitstank.
Fullen Sie den Tank mit den Antari-Nebelflüssigkeiten FLR oder FLG oder anderen hochwertigen Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Handler empfohlen wurden. Alle anderen Nebelflüssigkeiten konnen Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschreiben Sie den Tankitte wieder mit dem Deckel. Achten Sie daraufuf, den Tank nicht zu überfüllen. NICT TUBERFULLEN.

Bedienung

Füllen Sie vorsichtig Flüssigkeit in den Tank. NICTT ÜBERFULLEN.

Stellen Sie den Netzschalter auf der Rückseite des Geräts auf "ON". Daraufhin beginnt die Aufheizphase. Während der Aufheizphase kann noch kein Nebel ausgestoßen werden. Die Aufheizzeit ist beendet, sobald die rote LED am Griff

der W-508 bzw. die grüne LED auf der Rückseite der W-510 blinkt und weiterhin aufleuchtet.

Bitte lessen Sie nun das Kapitel "W1 Funkfernbedienung", um die Funkfernbedienung einzurichten.

Wichtig:

Während des Betriebs immer auf den Flüssigkeitsstand im Tank achten. Trinken Sie niemals Nebelflüssigkeit. Sollte es davon einmal verschlukt werden, konsultieren Sieitteibe sofort einen Arzt. Sollte die Haut oder die Augenomal mit Nebelflüssigkeit in Berührung kommt,itte sorgfaltig mit Wasser auswaschen.

Setzen Sie sofort nach Befüllen des Tanks den Deckel des Tanks sowie des Kanisters wieder auf.

W-510: Wenn Ihr Modell über einen Montagebügel verfügt, kann es hängend installiert werden. Achten Sieitte darauf, dass der Nebel niemals direkt in das Gesicht einer Person ausgewißen wird und dass der Neigungswinkel niemals 25 Grad überschreitet.

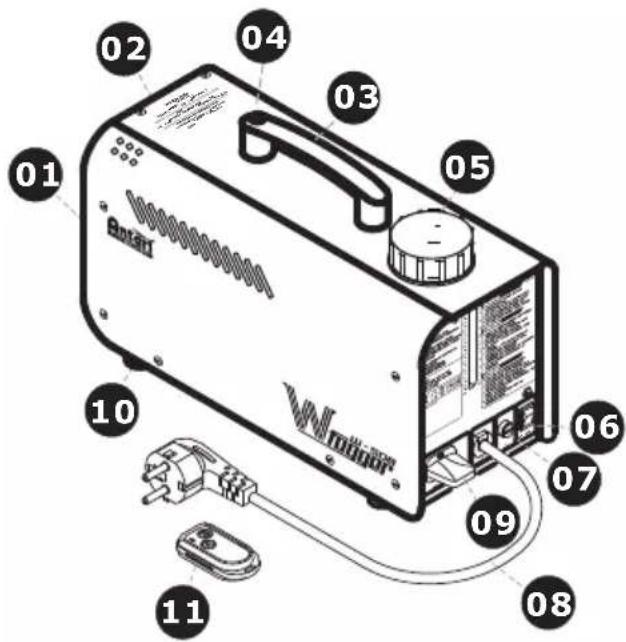

W-508 Bedienelemente

01- Duse
02-Gehäuse
03-Griff
04-Griff-Taste mit Indikator
05-Tankverschluss &Tank
06-Netzschalter
07-Sicherungshalter
08-Netzkabel
09-Funkempfänger
10-FuB
11-W-1 Funkfernbedienung

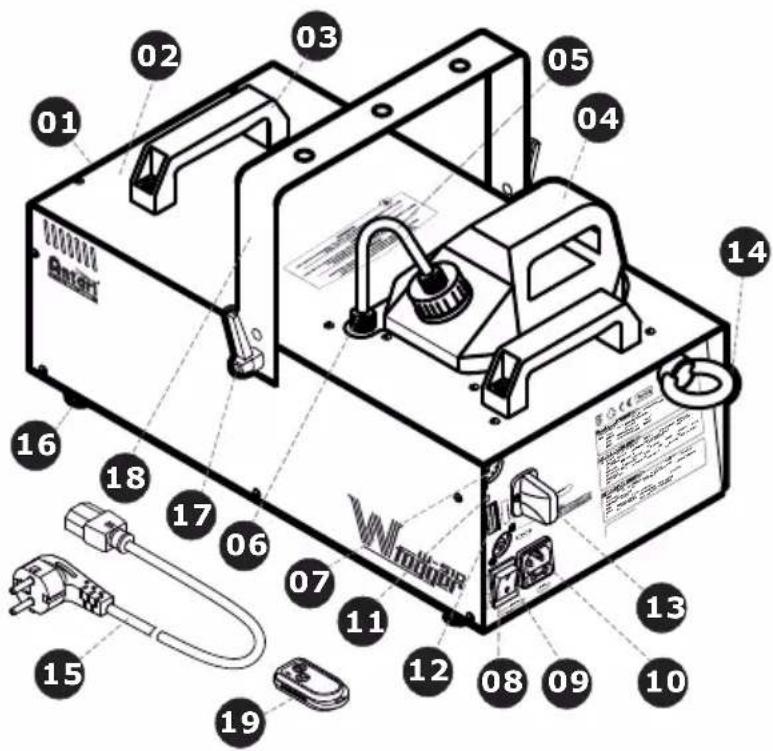

W-510 Bedienelemente

01- Duse
02-Gehäuse
03-Griff
04-Tankverschluss &Tank
05- PU-Schlauch & Filter
06-Schlauchadapter
07-DMX-Ausgang (3-pol.XLR)
08-DMX-Eingang (3-pol.XLR)
09-Netzschalter
10- Netzanschluss & Sicherungshalter (120VAC 250V/T10A) (230VAC 250V/T5A)
11-Betriebsanzeige
12-DIP-Schalter
13-Funkempfänger
14-Fangseilose
15-Netzkabel
16-FuB
17-Feststellsschraube
18-Hangebuegel (optional)
19-W-1 Funkfernbedienung

Hinweis: Die Modelle W-508 & W-510 besitzen einen optoelektronischen Flüssigkeitssensor. Die Pumpe stellt automatisch den Betrieb ein und der LED-Indikator auf der Rückseite der Maschine beginnt zu blinken, wenn die Nebelflüssigkeit nicht ausreichend ist.itte befullen Sie in thisem Fall den leeren Tank und schalten Sie die Maschine aus und wieder ein, um den LED-Indikator auszuschalten. Die Machine ist jetzt wieder betriebsbereit.

Sollten Sie einen verminderten Ausstoo, Pumpgeräuche oder überhaupt keinen Ausstoo feststellen, sofort die Maschine vom Netz trennen. Kontrollieren Sie den Flüssigkeitsstand, die externe Sicherung, den Anschluß zur Fernbedienung und die Stromversorgung. Sollte nach 30 Sekunden permanenten Druckens des Fernbedienungsknopfes immer noch kein Ausstoo erfolgen, überprüfen Sieitte den Verbindungsschlauch zum Tank und vergewissern Sie sich, dass Nebelflüssigkeit hindurch flieben kann. Wenn Sie die Ursache des Problems nicht feststellen konnen, drucken Sieitte nicht weiter die Fernbedienungstaste, da dies zu Schäden am Gerät führen kann. Schicken Sie das Gerät bei Ihrem Antari-Handler ein.

W-1 Funkfernbedienung

Das Funkfernsteuersystem W-1 besteht aus einer Sendeeinheit mit zwei Tasten für den Nebelausstöß und einer Empfängereinheit, die an jedem Modell der W-Serie vorinstalliert ist.

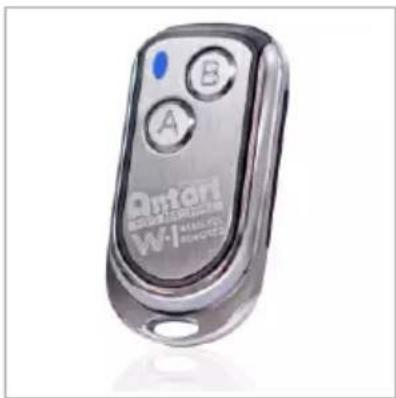

* Sendeeinheit:

Mit der Sendeeinheit lassst sich der Nebelausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen. Die Sendeeinheit ist kompatibel zu allen Empfängern der W-Serie und kann eine unbegrenzte Anzahl von Maschinen parallel steuern.

Drücken Sie die Taste "A", um den Nebelausstob auszulösen. Die blaue Kontroll-LED leuchtet. Um den Nebelausstob zu stoppen, drücken Sie erneut die Taste "B".

* Empfänger:

Der Empfänger wurde getestet und an den Maschinen der W-Serie vorinstalliert. Versuchen Sie nicht, den Empfänger zu entfernen. Der Empfänger kann von bis zu 5 Sendeeinheiten gesteuert werden, die auf die Maschine adressiert sind. Die mitgelieferte Sendeeinheit ist vor der Auslieferung adressiert worden. Sie erfordert keine Konfiguration und kann(sofort verwendet werden.

Sendeeinheiten adressieren

Um eine andere Sendeeinheit als die mitgelieferte zur Steuerung der Maschine zu verwenden oder um die Maschine mit bis zu 5 verschiedene Den Sendeeinheiten zu steuern, muss jeder Sendeeinheit zuvor adressiert werden. An den Maschinen befindet sich ein LED-Indikator. An der W-508 ist er grün, an der W-510 ist er orange. Die LED blinkt 15 Sekunden lang nach dem Einsatzen der Maschine. Währrenddessen konnen Sendeeinheiten adressiert werden. Drücken Sie dazu die Taste "A" an jeder Sendeeinheit. Empfängt der Empfänger ordnungsgemäß das Adressierungssignal der Sendeeinheiten, hört die LED auf zu blinken und leuchtet dauerhaft. Alle vorher adressierten Sendeeinheiten werden aus dem Speicher des Empfängers gelöscht. Wird keine neue Sendeeinheit nach dem Einsatzen der Nebelmaschine adressiert, bleibt die Einstellung aus dem vorhergehenden Betrieb im Empfänger erhalten.

Adressierungsbeispiel 1:

Sollen mehrere Sendeeinheiten auf eine Maschine adressiert werden, schalten Sie die Maschine ein. Drücken Sie die Taste "A" an jeder Sendeeinheit während die grüne (W-508) oder die orangefarbene (W-510) LED blinkt, um die Steuerverbindung herzustellen.

Adressierungsbeispiel 2:

Soll eine Sendeeinheit zur Steuerung von zwei oder mehr Maschinen verwendet werden, müssen die Maschinen gleichzeitig eingeschaltet werden. Drücken Sie die Taste "A" an der Sendeeinheit während die grünen (W-508) oder die orangefarbenen (W-510) LEDs blinken, um die Steuerverbindung herzustellen.

-Batteriewechsel an der Sendeeinheit

Lásst die Reichweite der Sendeeinheit nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Losen Sie dazu die Gehäuseabdeckung und entfern den Sie die verbrauchte Batterie. Legen Sie eine frische 12-V-Batterie Typ 23A wie im Batteriefach angegeben ein und bringen Sie die Gehäuseabdeckung wieder an.

-Configuration de la connexion D MX

W-510 DMX512-Einstellungen

Kanal A

0 - 5 = aus (kein Ausstob)

6 - 255 = maximaler AusstooB (100%)

Das Modell W-510 verfügbar über DMX-Ansteuerung, das Modell W-508 nicht. Die Maschine wird mit den DIP-Schaltern adressiert. Die W-510 kann über einen Steuerkanal an- und ausgeschelt werden. Der Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255. Das Ein- und Ausschalten kann auch mit einem DMX-Controller oder mit der DMX-Steuersoftware programmiert werden.

Zwischen den Werten 0 und 5 von Steuerkanal A ist die Maschine aus.

Zwischen den Werten 6 bis 255 besitzt die Maschine ein maximales Ausstoßvolumen von 100 %.

Hinweis: Wird das Gerät zum Beispiel auf die DMX-Startadresse 130 kodiert, entspricht Kanal A genau dieser DMX-Startadresse.

Adressierung der Maschine

Die Maschine belegt 1 Steuerkanal. Damit die Steuersignale richtig an die Maschine adressiert werden, muss diese Maschine kodiert werden. Werden mehrere Maschinen verwendert, muss die Kodierung muss an jeder Maschine einzeln durchgefuhrt werden, indem Sie die DIP-Schalter entsprechend unterstehender Tabelle einstehen.

Die Startadresse ist der ersten Kanal, auf den die Maschine auf Signale vom Controller reagiert.

Bitte vergewissem Sie sich, dass sich der Steuerkanal nicht mit anderen Geräten überlappt, damit die Nebelmaschine korrekt und unabhängig von

anderen Geräten in der DMX-Verbindung Funktioniert. Werden mehrere Maschinen auf eine Adresse definiert, arbeiten sie synchron.

Belegung der DIP-Schalter:

Einstellen der DMX-Startadresse:	DIP-Schalter Nr.		1	2	3	4	5	6	7	8	9
Gerätenummer & Kanäle	Startadresse		1	2	4	8	16	32	64	128	256
Gerät 1 - Kanal 1		ON	▲
		OFF		▼	▼	▼	▼	▼	▼	▼	▼
Gerät 2 - Kanal 2		ON		▲
		OFF	▼		▼	▼	▼	▼	▼	▼	▼
Gerät 3 - Kanal 3		ON	▲	▲
		OFF			▼	▼	▼	▼	▼	▼	▼
Gerät 4 - Kanal 4		ON			▲
		OFF	▼	▼		▼	▼	▼	▼	▼	▼
Gerät 5 - Kanal 5		ON	▲		▲
		OFF		▼		▼	▼	▼	▼	▼	▼

Hinweise zur Leistung

Alle Nebelmaschinen bilden um die Austrittsdüse Kondenswasser. Beachten Sieitte bei der Installation, dass dies zu Flüssigkeitsansammlungen unterhalb der Austrittsdüse führen kann.

Alle Nebelmaschinen können während des Betriebs oder kurz nach dem dem Ausschalten noch gingefugig Nebel ausstehen.

Alle Nebelmaschinen benötigen nach längerem Dauerbetrieb Betriebspausen, um wieder auf die korrekte Betriebstemperatur zu kommt. Wahrend diesen Pausen ist kein Nebelausstoß möglich.

Reinigung und Wartung

Achten Sie darauf, dass die Nebelflüssigkeit nicht verunreinigt wird. Setzen Sie sofort nach Befüllen des Tanks den Deckel des Tanks sowie des Kanister wieder auf. Reinigen Sie Ihr Nebelgerät regelmäßig, um hohe Kosten für Ersatzteile und Reparaturen zu vermeiden. Nach 40 Betriebsstunden wird empfohlen, das Heizelement mit destilliertem Wasser zu reinigen.

Bitte gehenSiewiefolgtvor:

1. Füllen Sie destilliertes Wasser in den sauberen Tank und stecken Sie den Flüssigkeitschlauch in den Tank.
2. Betreiben Sie das Gerät in gut belufteten Räumen, bis der Tank fast leer ist.
3. Reinigen Sie die Maschine mit einem trockenen Tuch. Die Reinigung ist damit

abgeschlossen. Füllen Sie den Tank wieder mit Nebelflüssigkeit. Betreiben Sie kurz die Maschine um die Pumpe und die Hezung von der Reinigungslösung zu säubern.

Hinweis: Alle Nebelmaschinen sind aufgrund der Dickflüssigkeit der Nebelflüssigkeit und der hohen Verdampfungstemperatur anfällig für Verstopfungen. Nichtsdestotrotz sollte eine regelmäßig gewartete Nebelmaschine Ohnen jahrelang treue Dienste leisten.

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Trocken lagern.

Reinigen Sie die Maschine vor jeder Lagerung. Lagern Sie die Maschine kuhl und trocken. Betreiben Sie die Maschine mindestens einmal im Monat. Wir empfehlen Ohnen monatlich an der Maschine einen Testlauf durchzufahren, der aus einer Aufwärmzeit besteht und einigen Minuten Nebelausstoß.

Technische Daten

	W-508	W-510
Spannungsversorgung	US model : AC 100-120V, 50/60Hz 6,7WS model : AC100-120V, 50/60Hz 8,5A EU model : AC 220-240V, 50/60Hz 3,5AU model : AC 220-240V, 50/60Hz 4,25A
Gesamtanschlusswert	800W	1000W
Aufwärmzeit	2 Minuten (ca.)	13 Minuten (ca.)
Fluidverbrauch	13 ml/min	90 ml/min
Tankinhalt	0,8l (0,21gal)	2,8l (0,74gal)
Kompatible Nebelflüssigkeit	Antari FLG Nebelflüssigkeit	Antari FLG Nebelflüssigkeit
	Antari FLR Nebelflüssigkeit	Antari FLR Nebelflüssigkeit
Betriebszeit	60 min bei max. Ausstoß
Umgebungstemperaturbereich	0 °C - 40 °C (32 °F-104 °F)	0 °C - 40 °C (32 °F-104 °F)
Leistung	3.000 ft3/min (85 m3/min)	15.000 ft3/min (425 m3/min)
Steuerung	Manuell, Funk	DMX, Funk
DMX-Kanäle	--	1 Kanal
Anschluss	--	XLR 3-pol (DMX)
Zubehrör	-	W-510-HB Montagebügel
Maße	L315 B128 H218 mm	L487 B250 H223 mm
	(L12,40 W5,04 H8,58 inch)	(L19,17 B9,84 H8,78 inch)
Gewicht	3,8 kg (8,38 lbs)	11,4 kg (25,13 lbs)

Zulassung

Dieses Produkt entspricht der R&TTE-Richtlinie (Radio and Telecommunication Technical Equipment) der Europäischen Union und der Geräteklasse 1. Das Produkt besitzt eine Allgemeinzuteilung in den Staaten der Europäischen Union und ist anmelde- und gebührenfrei. Für den Betrieb in einem anderen Land außerhalb der EU kann es notwendig sein, eine Zulassung bei den nationalen Behörden zu beantragen.

Garantiebestimmungen

Es gilt die gesetzliche Regelung. Antari Lighting and Effect Ltd. gewährt für alle in der Europäischen Union erworbenen und betriebenen Geräte eine Garantiezeit von 2 Jahren ab Kaufdatum. Für alle anderen Länder gilt eine Garantiezeit von 6 Monaten. Innerhalb these Zeitraums wird ein defektes Gerät kostenfrei durch den Antari-Handler, bei dem das Gerät erworben wurde, repariert oder ersetzt.

These Garantie gilt nicht für Geräte, die entgegen der bestimmungsgemäßen Verwendung eingesetzt wurden oder bei unsachgemäßem Gebrauch und/oder entgegen der Hinweise in der Bedienungsanleitung. These Garantie erlischt auch, wenn das Gerät von ungeschulten Personen geöffnet, verändert oder repariert wurde.

Der Betreiber theses Gerätes ist verpflichtet, die Anweisungen in der Bedienungsanleitungen zu beachten und insbesondere die Hinweise zur Reinigung, Pflege und Wartung zu befolgen.

In einem Garantiefall ist kein anderer Fehlerbeschreibung auch eine Kopie des Kaufbeleges beizulegen.

Mode d'emploi

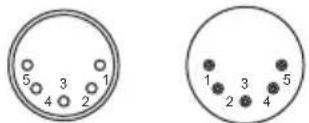

-Belegung der DMX-Anschlüsse

Die Maschine (W-510) verfügt über 5-polige XLR-Anschlusses für den Anschluss an einen DMX-Controller. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

5 pin XLR

Kontakt	Funktion
1	Masse
2	Signal-
3	Signal+

W-510 Réglages DMX512

Canal A
