Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die eventuell nicht von der Garantie gedeckt sind. Der Begriff WICHTIG! kennzeichnet Anweisungen oder Informationen, die zur erfolgreichen Durchführung des Verfahrens unerlässlich sind. Der Begriff HINWEIS verweist auf weitere nützliche Informationen. NOTE: Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandensein nicht isolierter, gefährlicher Spannungen innerhalb des Gehäuses aufmerksam machen, die stark genug sein können, um einen elektrischen Schlag zu verursachen. NOTE: Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Sicherheits-, Betriebs- und Wartungsanleitungen in diesem Handbuch aufmerksam machen. WICHTIGE SICHERHEITSHINWEISE WARNING!: Zur Vermeidung von Bränden und Stromschlägen darf diese Ausrüstung weder Regen noch Feuchtigkeit ausgesetzt werden. WARNING!: Ein Lautsprecher kann zwar auch von einer einzigen Person angehoben werden; es muss jedoch unbedingt auf den Gebrauch der richtigen Hebetechniken geachtet werden. Empfohlene Lektüre: OSHA Technical Manual on Back Disorders and Injuries (in englischer Sprache) (http://www.osha.gov/dts/osta/otm/otm_vii/otm_vii_1.html#app_vii:1_2).

• Diese Anleitung gut aufbewahren.

• Alle Warnhinweise beachten.

• Alle Anweisungen befolgen.

• Nur mit einem trockenen Tuch reinigen.

• Nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmluftschiebern, Öfen oder anderen Geräten (einschließlich Verstärkern) aufstellen, die Wärme abstrahlen.

• Nur vom Hersteller spezifi ziertes Zubehör verwenden.

• Wartungsarbeiten nur von qualifi ziertem Instandhaltungspersonal ausführen lassen.

• Alle anwendbaren örtlichen Vorschriften beachten.

• In Zweifelsfällen oder bei Fragen zur Installation eines Geräts sollten Sie einen qualifi zierten Techniker hinzuziehen. Einführung Die Serie AcousticDesign ist eine Reihe hochwertiger, oberfl ächenmontierter und für eine permanente Installation vorgesehener Lautsprecher. Jeder der in einem robusten ABS-Spritzgussgehäuse untergebrachten Lautsprecher (mit Ausnahme der Modelle AD-S12 und AD S112sw) besitzt einen 70/100-V-Transformator zur Verwendung mit verteilten Audioleitungen. Die im Lieferumfang jedes AcousticDesign-Lautsprechers enthaltene X-Mount™ Spezialhalterung mit Euro-Stecker bietet maximale Flexibilität und ermöglicht ein schnelles Installieren. Dank einer gerändelten Kugelhalterung und diskret angebrachter Winkelmarkierungen kann der Einbautechniker schnell und sicher den Lautsprecher-Feststellwinkel einstellen. Der Euro-Stecker ermöglicht ein Vorverdrahten des Systems; durch das schnelle Einrasten des Lautsprechers in der Halterung lässt sich die Installation in einem Bruchteil der Zeit erledigen, die für Konkurrenzmodelle erforderlich ist. Auspacken Lieferumfang

1. Schnellstartanleitung

4. Klemmenleisten-Witterungsschutz

5. Kreuzschlitzschrauben (4) M4 (Klemmenleisten-Witterungsschutz)

6. X-Mount™ Halterung (Hornhalterung für AD-S112sw)3

TD-000329-00-C Einstellen des Transformator-Stufenwahlschalters Siehe Abbildung 1.

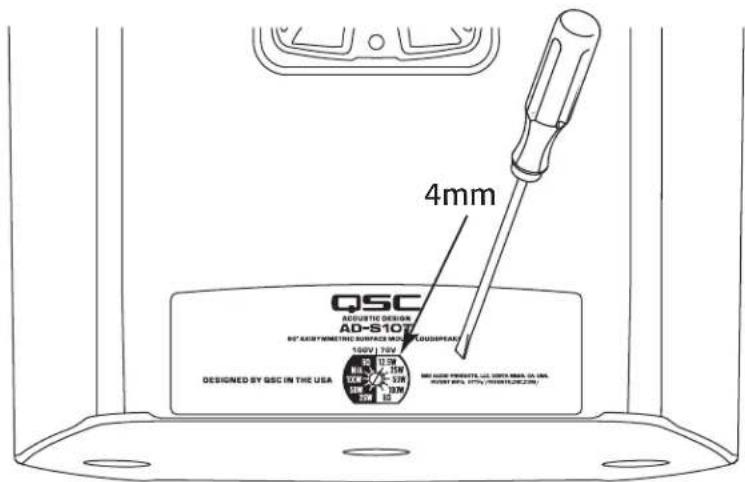

1. Führen Sie einen 4-mm-Flachschraubendreher in die

Öffnung des Transformator-Stufenwahlschalters ein und stecken Sie ihn in den Schlitz zum Drehen des Schalters.

2. Bei einer vollen Umdrehung im Uhrzeigersinn befi ndet sich

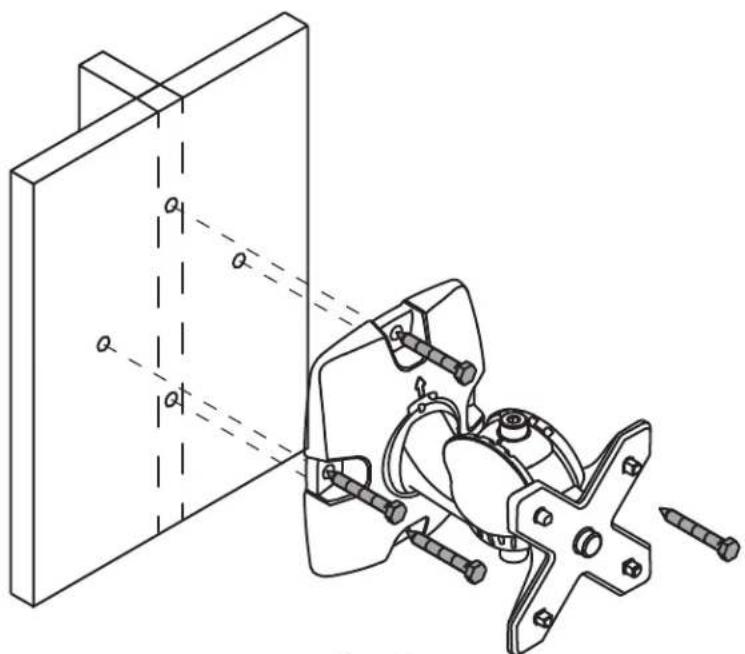

der Transformator in der 8--Umgehungsstellung. AD-S10T AD-S6T, AD-S8T Montage der Lautsprecher Einbau der X-Mount™ Halterung Siehe Abbildung 4. WARNING!: Montieren Sie das System nach den örtlichen Bauvorschriften. Engagieren Sie einen lizenzierten Auftragsnehmer oder einen fachkundigen Techniker. QSC Audio Products ist für keine Schäden verantwortlich, die auf eine fahrlässige Montage von Halterungen oder Lautsprechern zurückzuführen sind.

1. Montieren Sie den Lautsprecher auf einer Oberfl äche,

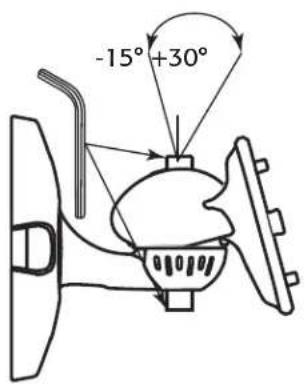

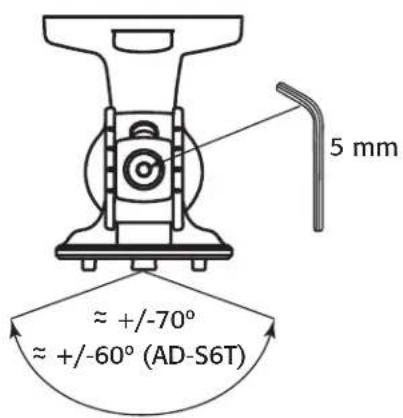

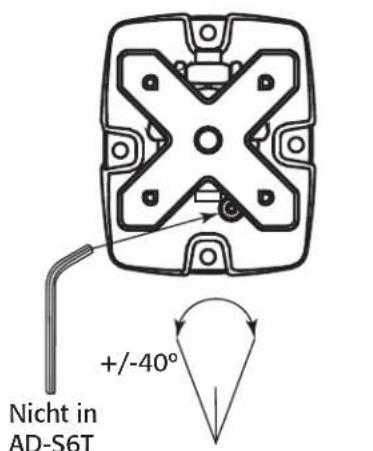

TD-000329-00-C Einstellen des Winkels der X-Mount™ Halterung Siehe Abbildung 5. NOTE: Dieser Schritt kann jetzt gleich oder nach der Montage des Lautsprechers durchgeführt werden.

1. Lockern Sie die Positionsverriegelungsschrauben mit einem 5-mm-Inbusschlüssel.

2. Richten Sie die Halterung nach Bedarf aus.

3. Ziehen Sie die Positionsverriegelungsschrauben wieder an.

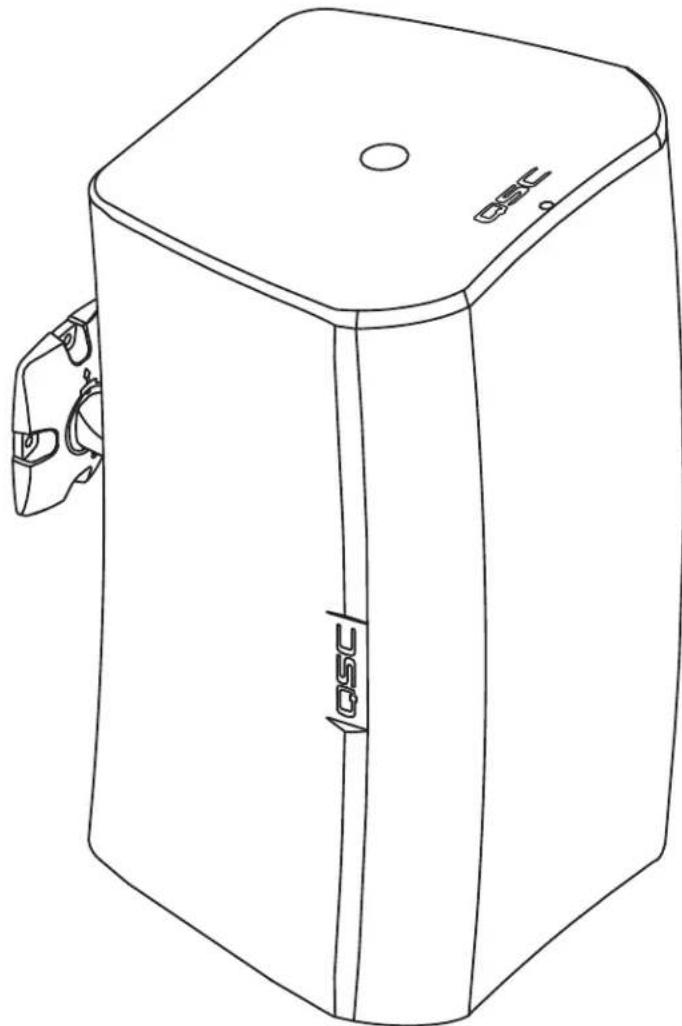

TD-000329-00-C Montage des Lautsprechers an der Halterung Siehe Abbildung 6. NOTE: Der Lautsprecher kann in jeder beliebigen Ausrichtung (nach oben/unten/links/ rechts) auf der Halterung befestigt werden.

1. Richten Sie die X-förmige Vertiefung mit der X-Mount™

Halterung aus und drücken Sie den Lautsprecher auf die Halterung. (1)

2. Ziehen Sie den Lautsprecher nach dem Einsetzen in

die Halterung nach unten, um ihn in der Halterung zu verriegeln. (2)

3. (Optional) Ziehen Sie den Sicherheitsbolzen (3) gerade

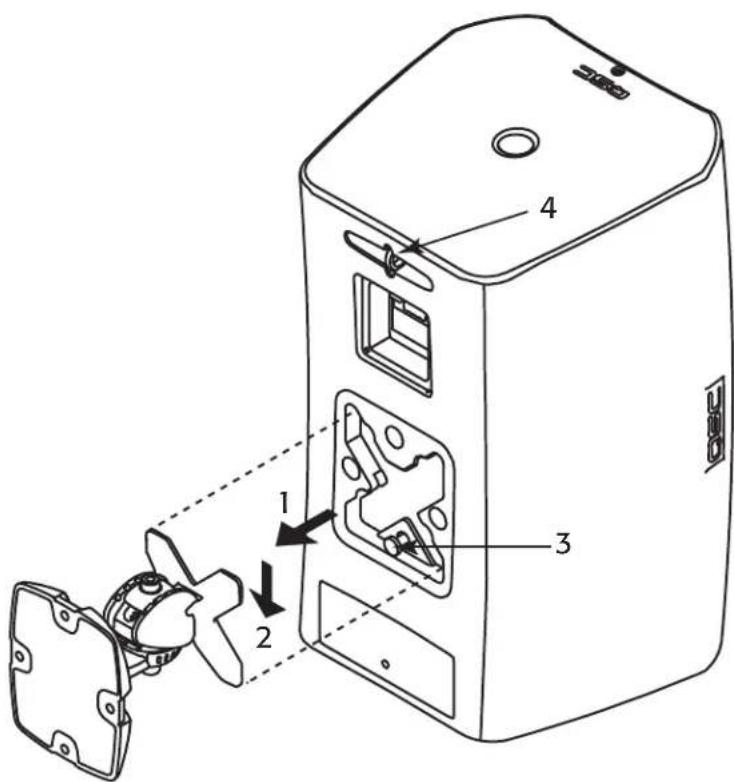

heraus und heben Sie ihn gut auf. Wenn der Lautsprecher entfernt werden soll, bringen Sie den Sicherheitsbolzen wieder an, drücken ihn hinein und nehmen den Lautsprecher ab. Befestigen eines Haltegurts (nicht im Lieferumfang enthalten) WARNING!: Verbinden Sie den Haltegurt NICHT mit der Montagehalterung oder den Schrauben, mit denen diese befestigt ist. 1. Es wird empfohlen, den Haltegurt vom Sicherungsring (4) auf der Rückseite des Lautsprechers zu einer zur Bausubstanz gehörenden Position an der Wand zu führen, die den Lautsprecher im Falle einer Herunterfallens festhalten kann. Aufhängen des Lautsprechers Siehe Abbildung 7. WARNING!: Beachten Sie beim Aufhängen des Lautsprechers die örtlichen Bauvorschriften. Engagieren Sie einen lizenzierten Auftragsnehmer oder einen fachkundigen Techniker. QSC Audio Products is nicht verantwortlich für Schäden durch einen fahrlässigen Einbau von Aufhängungskabeln oder Lautsprechern. Die AcousticDesign-Lautsprecher (Modelle AD-S8T, AD-S10T und AD-S12) können am Rückziehpunkt und den M10-Ösen aufgehängt werden, die Sie in den Boden des Gehäuses einschrauben. NOTE: Beim Aufhängen des Gehäuses mit der Woofer-Seite nach oben befi ndet sich die Hochfrequenzseite näher am Zuhörer und wird der Bass-Frequenzgang bei einer Anbindung an die Decken- und Wandebene verbessert.

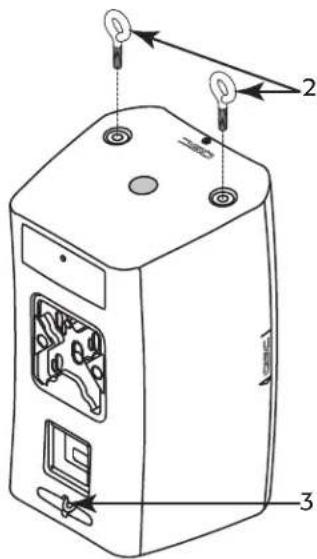

1. Entfernen Sie die 2 M10-Stecker (nicht abgebildet) vom Boden des Lautsprechergehäuses.

2. Schrauben Sie die beiden M10 -1.5 Ösen (2) (Zubehör M10 Kit-C) in die M10-Einbaulöcher im Boden des

Lautsprechergehäuses ein.

3. Befestigen Sie ein geeignetes Kabel am Haltegurt-Sicherungsring (3) für den Rückziehpunkt.

TD-000329-00-C Montage des Lautsprechers an der Jochhalterung Zusätzlich zu den oben beschriebenen Montagemethoden können Sie den Lautsprecher auch mithilfe des optional erhältlichen Jochmontage-Kits anbringen. Beachten Sie die entsprechende Anleitung im Joch-Kit. Relevante Hinweise fi nden Sie im Abschnitt „Technische Daten“ auf Seite 12. Anbringen der Witterungsabdeckung (optional) Siehe Abbildung 8.

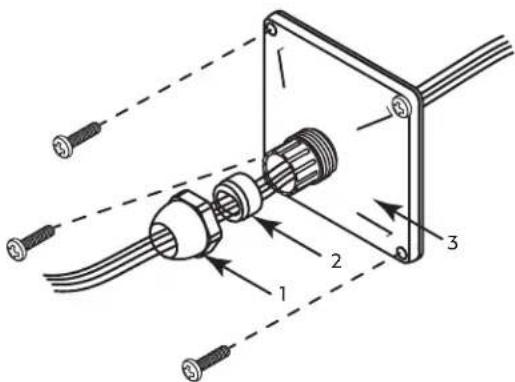

1. Schieben Sie die Mutter (1), die Kompressionsdichtung (2) und die

Witterungsabdeckung/Dichtung (3) über die Leiter für den Lautsprecher.

2. Schließen Sie die Leiter im Euro-Stecker ab – siehe „Verdrahten des Lautsprechers“

3. Bringen Sie den Euro-Stecker an.

4. Schieben Sie die Witterungsabdeckung/Dichtung (3) nach oben neben den

Anschlusskasten; sorgen Sie mit einer kurzen Kabellänge im Innern der Abdeckung für die erforderliche Zugentlastung.

5. Befestigen Sie die Witterungsabdeckung mit vier (im Lieferumfang enthaltenen)

Schrauben am Gehäuse.

6. Schieben Sie die Kompressionsdichtung (2) in die Schraubbuchse der

Witterungsabdeckung.

7. Schieben Sie die Mutter über die Schraubbuchse der Witterungsabdeckung und

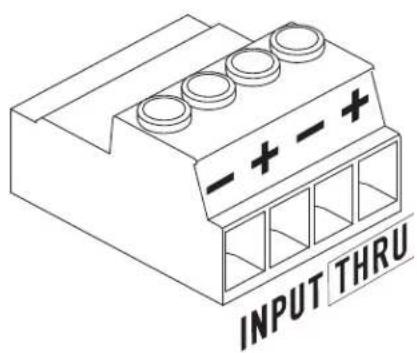

ziehen Sie sie fest. Verdrahten des Lautsprechers Verwenden Sie zum Verdrahten des Lautsprechers ein Kabel mit einem max. Leiterquerschnitt von AWG 12 (2,052 mm). Siehe Abbildung 9. 1. Achten Sie bei Gebrauch der optionalen Witterungsabdeckung darauf, dass die Verdrahtung in der richtigen Reihenfolge durch alle drei Teile der Abdeckung geführt wird. 2. Schließen Sie den negativen und positiven Leiter wie gezeigt an INPUT (Eingang) +/- an. Ziehen Sie die Drahtklammerschrauben an. 3. Schließen Sie die Daisy-Chain-Leiter wie gezeigt an THRU (Durchgang) +/- an. Diese Leiter führen zum nächsten Lautsprecher in der Kette („Daisy Chain“). Entfernen des Lautsprechers

1. Stellen Sie sicher, dass alle Leiter abgetrennt sind und der Haltegurt entfernt wurde.

2. Wenn der Sicherheitsbolzen unten in der Lautsprecherhalterung NICHT entfernt wurde, drücken Sie den Bolzen nach innen und schieben den Lautsprecher in die dem Einbauverfahren entgegengesetzte Richtung. 3. Wenn der Sicherheitsbolzen entfernt wurde, setzen Sie ihn wieder ein oder führen Sie einen kleinen Stab (<4 mm) ein und entriegeln Sie damit die Montagesperre. — Figure 8 —

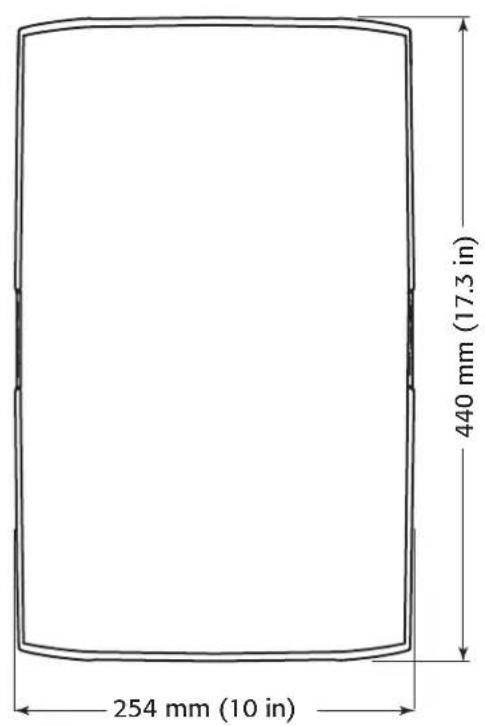

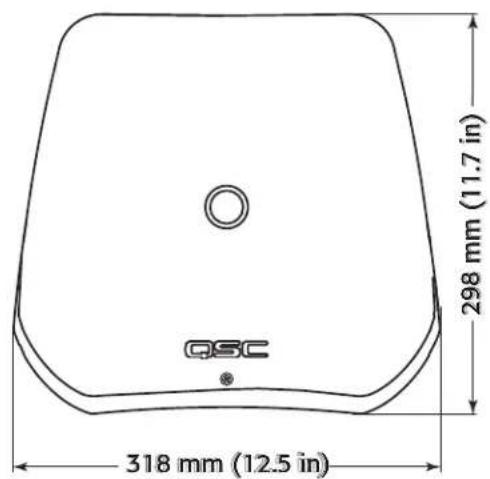

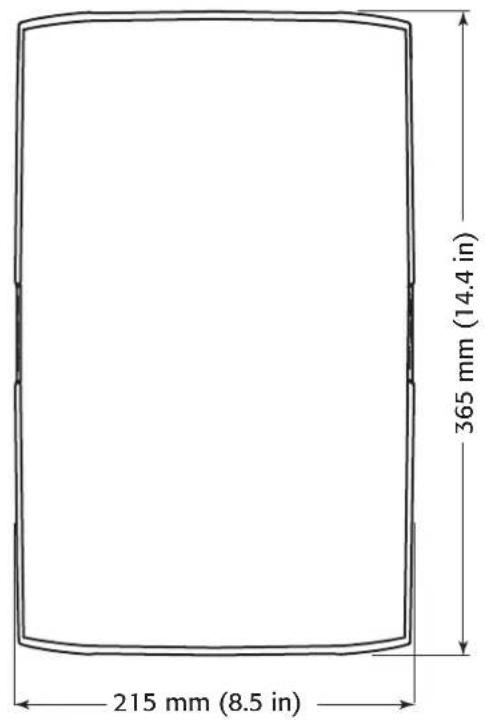

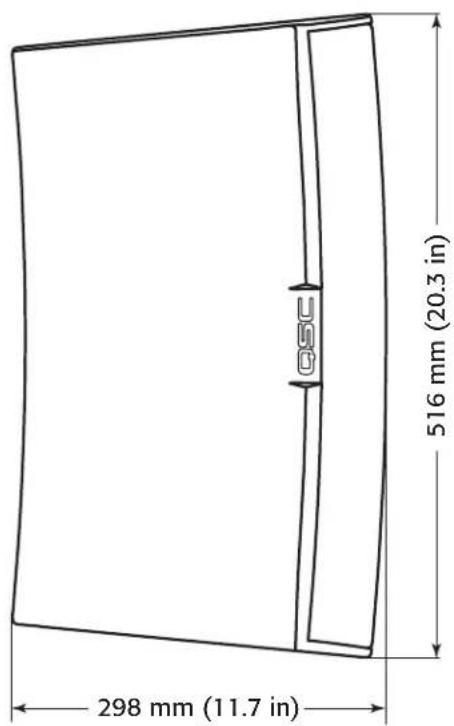

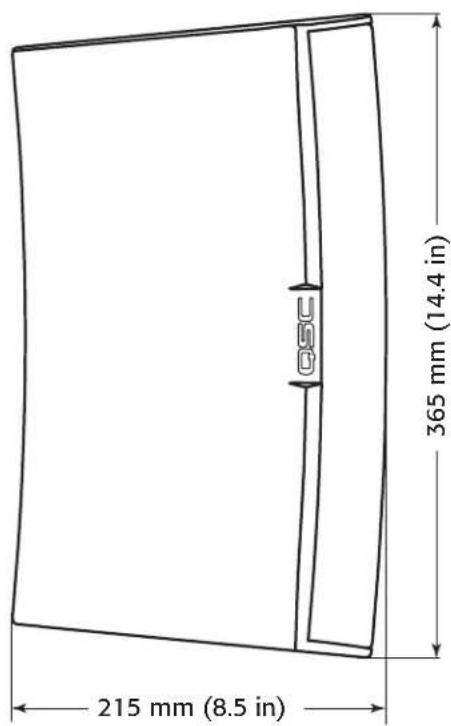

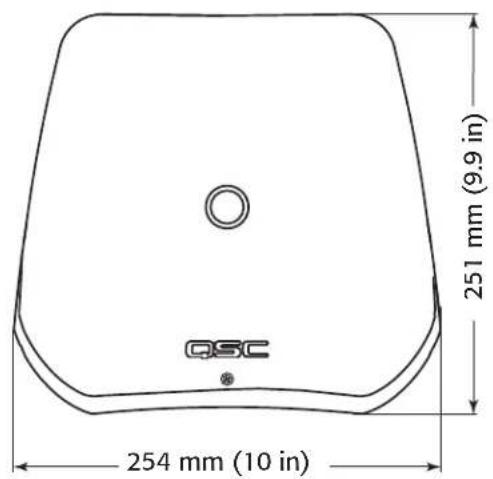

TD-000329-00-C Technische Daten AD-S6T AD-S8T AD-S10T Konfi guration 6 Zoll, 2-Weg mit Transformator 8 Zoll, 2-Weg mit Transformator 10 Zoll, 2-Weg mit Transformator Effektiver Frequenzbereich (-10 dB)

60 – 20 kHz 55 – 20 kHz 50 – 19 kHz Nennspannung/-leistung

105° 105° 90° Richtungsfaktor (Q) 5 7 10 Richtungsmaß 7 dB 9 dB 10 dB Maximaler kontinuierlicher Schalldruck (1 m)

116 dB 119 dB 122 dB Nominelle Impedanz 8 8 8 Empfohlene Verstärkerleistung 300 W 400 W 500 W Transformatorstufe 70 V 60, 30, 15, 7,5 W und 8--Umgehung 60, 30, 15, 7,5 W und 8--Umgehung 100, 50, 25, 12,5 W und 8--Umgehung Transformatorstufe 100 V 60, 30, 15, 15 W und 8--Umgehung 60, 30, 15, 15 W und 8--Umgehung 100, 50, 25 W und 8--Umgehung Hochfrequenzwandler 1-Zoll-Seidenkalotten-Hochtöner / 1-Zoll- Schwingspule, horngeladen 1-Zoll-Ausgang / 1,4-Zoll-Sprachspulen- Kompressionstreiber 1-Zoll-Ausgang / 1,4-Zoll-Sprachspulen- Kompressionstreiber Niederfrequenzwandler Witterungsbeständiger 6-Zoll-Papier-Membran- Woofer, 38-mm-Sprachspule Witterungsbeständiger 8-Zoll-Papier-Membran- Woofer, 50-mm-Sprachspule Witterungsbeständiger 10-Zoll-Papier-Membran- Woofer, 64-mm-Sprachspule Eingangsanschluss Euro-Stecker mit parallelem Ausgang Gehäusedetails Material ABS-Polymer Oberfl ächenbehandlung Schwarze (RAL 9011) oder weiße (RAL 9010) Lackierung Gitter Pulverspritzlackiertes Aluminium X-Mount-Material Pulverspritzlackiertes Aluminium Schutz vor Eindringen unerwünschter Substanzen Erfüllt IEC54 IP-54 bzgl. Staub- und Spritzbeständigkeit. Betriebsumgebung Für den Gebrauch in Gebäuden und im Freien vorgesehen Betriebstemperaturbereich -20 bis 50 °C Prüfungen: Aufgrund folgender bestandener Prüfungen für den Gebrauch im Freien geeignet: Salznebel: MIL-STD-810G Methode 509.5 über einen Zeitraum von 100 Std. Luftfeuchtigkeit: MIL-STD-810G Methode 507.5, Naturzyklus B2, hohe zyklische rel. LF über einen Zeitraum von 7 Tagen Hoch- und Tieftemperatur: auf interne QSC-Standards zwischen -20° und 50° C geprüft Gewicht (netto) 6,2 kg 11 kg 14 kg Abmessungen (HxBxT) 365 mm x 215 mm x 215 mm 440 mm x 254 mm x 251 mm 516 mm x 318 mm x 298 mm Enthaltenes Zubehör X-Mount™-System, Euro-Stecker, Eingangsfeld- Abdeckung X-Mount™-System, Euro-Stecker X-Mount™-System, Euro-Stecker Wahlweises Zubehör -- Jochhalterungs-Kit -

YMS8T-WHT / YMS8T-BLK

M10 Kit-C Jochhalterungs-Kit -

YMS10T-WHT / YMS10T-BLK

M10 Kit-C 1 Freifeld, -10 dB von Empfi ndlichkeit auf Achse2 IEC60268-1 Rauschsignal, 2 Stunden3 Auf Achse, Freifeldempfi ndlichkeit, 2,83 V, 1 m4 Messung des Abstrahlwinkels mit 3 - 10 kHz Bandbreite5 Berechnet auf Basis der Rauschspannung und Empfi ndlichkeit13

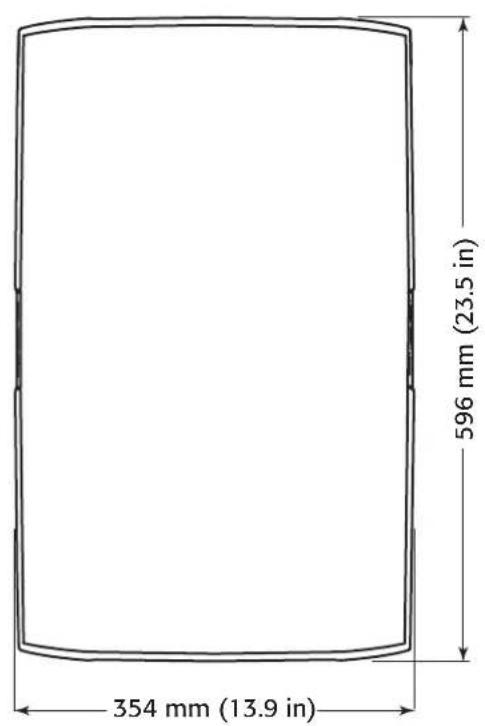

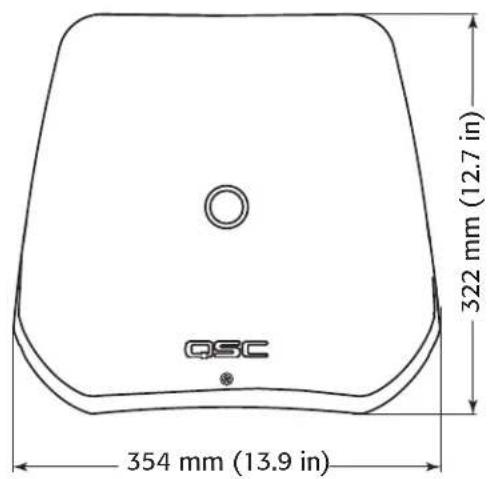

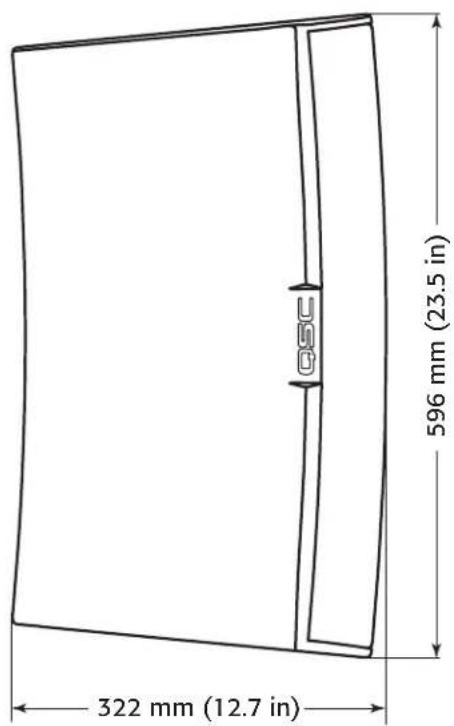

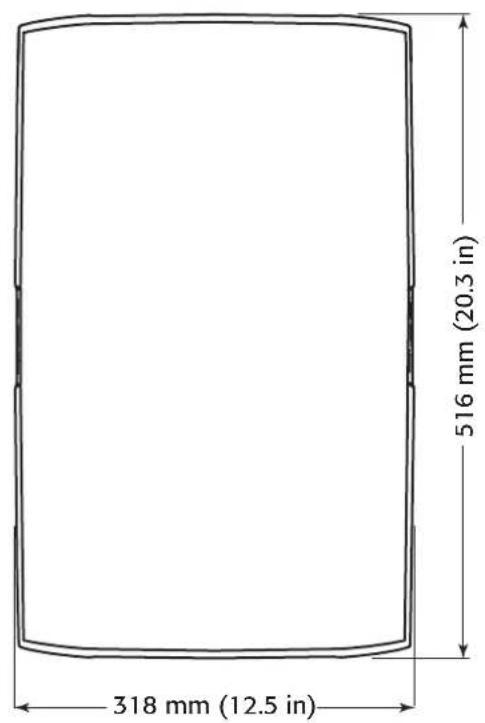

TD-000329-00-C Technische Daten AD-S12 AD-S112sw Konfi guration 12 Zoll, 2-Weg 12-Zoll-Subwoofer, direkt abstrahlend Effektiver Frequenzbereich (-10 dB)
