Colin Wills, Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong Guarantee Black & Decker is confident of the quality of its products and offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area. If a Black & Decker product becomes defective due to faulty materials, workmanship or lack of conformity, within 24 months from the date of purchase, Black & Decker guarantees to replace defective parts, repair products subjected to fair wear and tear or replace such products to ensure minimum inconvenience to the customer unless: ◆ The product has been used for trade, professional or hire purposes; ◆ The product has been subjected to misuse or neglect; ◆ The product has sustained damage through foreign objects, substances or accidents; ◆ Repairs have been attempted by persons other than authorised repair agents or Black & Decker service staff. To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker office at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com.10 DEUTSCH Bestimmungsgemäße Verwendung Ihr Black & Decker Multifunktionsgerät wurde für vielfältige Heimwerkerarbeiten entwickelt. Mit dem Bohr-/Schraubkopf eignet sich dieses Gerät für Schraubarbeiten sowie zum Bohren in Holz, Metall, Kunststoff und weichem Mauerwerk. Mit dem Stichsägekopf eignet sich dieses Gerät zum Sägen in Holz, Metall und Kunststoff. Mit dem Schleifkopf eignet sich dieses Gerät zum Schleifen von Holz, Metall, Kunststoff und lackierten Oberflächen. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen. Ihr Black & Decker Ladegerät wurde zum Laden von Black & Decker Akkus vom im Lieferumfang enthaltenen Typ entwickelt. Sicherheitshinweise ◆ Warnung! Bei der Verwendung von Akkugeräten sind zum Schutz gegen Feuergefahr, gegen Austreten der Akkuflüssigkeit sowie gegen Körper- und Sachschaden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften, zu beachten. ◆ Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. ◆ Bewahren Sie diese Anleitung auf. Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung im Arbeitsbereich führt zu Unfallgefahren. Berücksichtigen Sie Umgebungseinflüsse! Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen. Halten Sie Kinder fern! Halten Sie Kinder, Besucher und Tiere dem Arbeitsbereich fern und sorgen Sie dafür, daß sie das Gerät nicht berühren. Tragen Sie geeignete Arbeitskleidung! Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden können. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. Schutzmaßnahmen Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Tragen Sie bei einem hohen oder unangenehmen Schallpegel immer einen Gehörschutz. Achten Sie auf einen sicheren Stand! Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Seien Sie stets aufmerksam! Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind. Sichern Sie das Werkstück! Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Gerätes mit beiden Händen. Schließen Sie Vorrichtungen zur Staubabsaugung an! Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Gerät angeschlossen werden können, vergewissern Sie sich, daß diese angeschlossen sind und ordnungsgemäß verwendet werden. Lassen Sie keine Schlüssel stecken! Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind. Benutzen Sie das richtige Gerät! Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Geräte oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Gerät erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Gerät nicht. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. Kontrollieren Sie Ihr Gerät auf Beschädigungen! Überprüfen Sie das Gerät vor der Arbeit auf Beschädigungen. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche andere Schäden den einwandfreien Betrieb des Gerätes beeinträchtigen könnten. Vergewissern Sie sich, daß das Gerät ordnungsgemäß funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist. Verwenden Sie das Gerät nicht, wenn der Ein-/ Aus-Schalter nicht funktioniert. Lassen Sie defekte Teile immer von einer unserer Kundendienstwerkstätten reparieren oder austauschen. Versuchen Sie nie, das Gerät selber zu reparieren. Entfernen Sie den Akku: Entfernen Sie, falls möglich, den Akku, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen. Vermeiden Sie ein unbeabsichtigtes Einschalten! Tragen Sie das Gerät nicht mit dem Finger am Ein-/Aus- Schalter. Vergewissern Sie sich, daß das Gerät ausgeschaltet ist, wenn Sie den Akku anbringen. Behandeln Sie das Kabel sorgfältig! Tragen Sie das Ladegerät nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Bewahren Sie Ihre Geräte sicher auf! Unbenutzte Geräte, Ladegeräte und Akkus sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren.11 DEUTSCH Pflegen Sie Ihre Geräte mit Sorgfalt! Halten Sie Schneidwerkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie Handgriffe und Schalter trocken, sauber und frei von Öl und Fett. Reparaturen: Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen. Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte Akkus ◆ Versuchen Sie auf keinen Fall, einen Akku zu öffnen. ◆ Setzen Sie den Akku keiner Nässe aus. ◆ Lagern Sie den Akku nicht an einem Ort, wo die Temperatur 40 °C erreichen kann. ◆ Laden Sie den Akku nur bei einer Umgebungstemperatur zwischen 4 °C und 40 °C. ◆ Laden Sie den Akku nur mit dem im Lieferumfang enthaltenen Ladegerät (siehe technische Daten). ◆ Vergewissern Sie sich vor dem Laden, daß der Akku trocken und sauber ist. ◆ Verwenden Sie den korrekten Akkutyp für das jeweilige Gerät (siehe technische Daten). ◆ Befolgen Sie bei der Entsorgung von Akkus die Anweisungen im Abschnitt “Umweltschutz”. ◆ Unter extremen Einsatzbedingungen kann Akkuflüssigkeit aus dem Akku austreten. Wenn sich Flüssigkeit auf dem Akku befindet, gehen Sie folgendermaßen vor: - Wischen Sie die Flüssigkeit mit Hilfe eines Tuches vorsichtig vom Akku. Vermeiden Sie eine Berührung mit der Haut. - Falls die Flüssigkeit doch mit der Haut oder den Augen in Berührung kommen sollte, befolgen Sie die folgenden Hinweise. Warnung! Die Akkuflüssigkeit, eine 25 bis 30% starke Kaliumhydroxidlösung, kann schädlich sein. Falls die Lösung mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Neutralisieren Sie die Lösung mit einer milden Säure wie Zitronensaft oder Essig. Falls die Lösung mit den Augen in Berührung kommt, spülen Sie mindestens 10 Minuten lang mit reichlich klarem Wasser. Wenden Sie sich an einen Arzt. Feuergefahr! Vermeiden Sie, daß Metallteile die Anschlüsse eines nicht am Gerät befindlichen Akkus kurzschließen (z.B. Schlüssel, die zusammen mit dem Akku in einer Tasche getragen werden). Verbrennen Sie den Akku nicht! Versuchen Sie nie, einen beschädigten Akku zu laden! Ladegeräte ◆ Verwenden Sie Ihr Black & Decker Ladegerät nur zum Laden von Akkus vom im Lieferumfang enthalten Typ. Andere Akkus könnten platzen und Sach- und Personenschäden verursachen. ◆ Versuchen Sie nie, nichtwiederaufladbare Batterien zu laden. ◆ Lassen Sie ein beschädigtes Kabel sofort austauschen. ◆ Setzen Sie das Ladegerät keiner Nässe aus. ◆ Öffnen Sie das Ladegerät nicht. ◆ Fassen Sie nicht mit den Fingern oder irgendwelchen Gegenständen in das Ladegerät. Nicht für die Verwendung im Freien zugelassen! Zusätzliche Sicherheitshinweise für Bohrschrauber ◆ Informieren Sie sich vor dem Bohren in Wänden, Böden und Decken über den genauen Verlauf von Leitungen und Röhren. ◆ Vermeiden Sie eine Berührung der Spitze eines Bohrers kurz nach dem Bohren, da sie heiß sein kann. Zusätzliche Sicherheitshinweise für Stichsägen ◆ Verwenden Sie immer ein Sägeblatt, das sich für das zu sägende Material und den jeweiligen Schnitt eignet. ◆ Verwenden Sie nur Sägeblätter in einwandfreiem Zustand. ◆ Schalten Sie immer das Gerät aus und warten Sie, bis das Sägeblatt zum Stillstand kommt, bevor Sie das Gerät niederlegen. ◆ Halten Sie Ihre Hände während der Arbeit dem Sägeblatt fern. ◆ Verwenden Sie möglichst immer Spannbacken oder einen Schraubstock, um das Werkstück zu befestigen. Zusätzliche Sicherheitshinweise für Schleifer ◆ Tragen Sie beim Schleifen möglichst immer eine Staubmaske. ◆ Entfernen Sie nach dem Schleifen sorgfältig alle Staubreste. ◆ Treffen Sie beim Schleifen von möglicherweise bleihaltiger Farbe oder von bestimmten Holz- und Metallarten, die giftigen Staub bilden können, besondere Maßnahmen: - Tragen Sie eine spezielle Maske zum Schutz vor Bleifarbstaub und -dämpfen und stellen Sie sicher, daß auch andere Personen, die den Arbeitsplatz betreten, geschützt werden.12 DEUTSCH - Verhindern Sie, daß Kinder oder Schwangere den Arbeitsplatz betreten. - Essen, trinken und rauchen Sie nicht am Arbeitsplatz. - Entsorgen Sie Staubteilchen und andere Schleifabfälle auf fachgerechte Weise. Elektrische Sicherheit Überprüfen Sie, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht. Ihr Ladegerät ist gemäß EN 60335 doppelt isoliert; eine Erdleitung ist somit nicht erforderlich. GERÄTEBESCHREIBUNG (Abb. A) Antriebseinheit

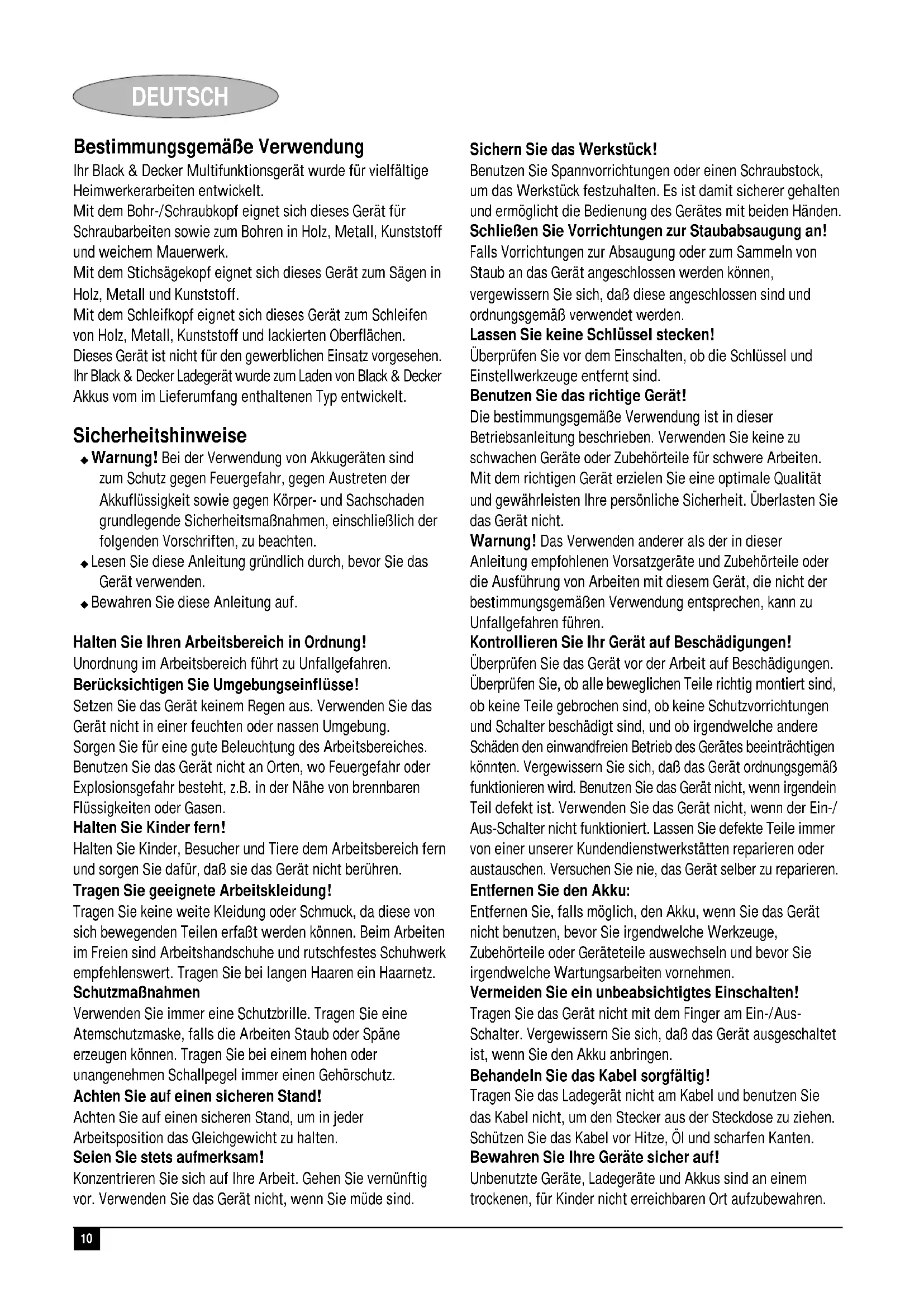

1. Drehzahl-Regelschalter

2. Linkslauf-/Rechtslauf-Umschalter

3. Löseknopf für Geräteköpfe

4. Schrauberklingenhalter

7. Einstellring für Drehmoment

Zusammenbau Achtung! Nehmen Sie vor der Montage den Akku vom Gerät. Anbringen und Entfernen des Akkus (Abb. B) KC2000 ◆ Um den Akku (5) anzubringen, richten Sie ihn mit der Aufnahme im Gerät aus. Schieben Sie den Akku in die Aufnahme und drücken Sie, bis er einrastet. ◆ Um den Akku zu entfernen, drücken Sie beide Löseknöpfe (6) gleichzeitig und ziehen Sie den Akku aus der Aufnahme heraus. KC2002 ◆ Um den Akku (5) anzubringen, richten Sie ihn mit der Aufnahme im Gerät aus. Schieben Sie den Akku in die Aufnahme und drücken Sie, bis er einrastet. ◆ Um den Akku zu entfernen, drücken Sie den Löseknopf (10) und ziehen Sie gleichzeitig den Akku aus der Aufnahme heraus. Anbringen und Entfernen von Geräteköpfen (Abb. C) Die verschiedenen Geräteköpfe lassen sich leicht austauschen. ◆ Verriegeln Sie das Gerät, indem Sie den Linkslauf-/ Rechtslauf-Umschalter (2) in die mittlere Stellung schieben. ◆ Um einen Gerätekopf vom Gerät zu entfernen, halten Sie den Löseknopf (3) gedrückt und ziehen den Kopf vom Gerät. ◆ Um einen Gerätekopf anzubringen, richten Sie ihn gemäß der Abbildung mit dem Gerät aus und drücken ihn auf das Gerät, bis er einrastet. Anbringen und Entfernen eines Bohrers oder einer Schrauberklinge (Abb. A & D) Der Bohr-/Schraubkopf ist mit einem Schnellspannbohrfutter versehen, das ein leichtes und schnelles Austauschen von Bohrern und Schrauberklingen ermöglicht. ◆ Verriegeln Sie das Gerät, indem Sie den Linkslauf-/Rechtslauf- Umschalter (2) in die mittlere Stellung schieben (Abb. A). ◆ Öffnen Sie das Bohrfutter, indem Sie den vorderen Teil (15) mit der einen Hand aufdrehen, während Sie den hinteren Teil (16) mit der anderen Hand festhalten (Abb. D). ◆ Stecken Sie den Schaft (17) des Bohrers bzw. der Schrauberklinge in das Bohrfutter. ◆ Ziehen Sie das Bohrfutter fest, indem Sie den vorderen Teil (15) mit der einen Hand zudrehen, während Sie den hinteren Teil (16) mit der anderen Hand festhalten. Bei der Lieferung befindet sich eine zweiseitige Schrauberklinge in der Aufnahme (4) (Abb. A). ◆ Um die Schrauberklinge aus der Aufnahme zu entfernen, ziehen Sie sie aus der Aussparung. ◆ Um die Schrauberklinge in der Aufnahme anzubringen, drücken Sie sie fest in die Aufnahme. Anbringen und Entfernen eines Sägeblattes (Abb. F & G) ◆ Verriegeln Sie das Gerät, indem Sie den Linkslauf-/Rechtslauf- Umschalter (2) in die mittlere Stellung schieben (Abb. F). ◆ Um ein Sägeblatt anzubringen, ziehen Sie den Hebel (18) hoch und halten ihn in dieser Stellung (Abb. G). ◆ Stecken Sie das Sägeblatt wie abgebildet in die Aufnahme. Vergewissern Sie sich, daß die Zähne nach vorne zeigen. ◆ Lassen Sie den Hebel los. ◆ Um das Sägeblatt zu entfernen, ziehen Sie den Hebel (18) hoch und ziehen das Sägeblatt aus der Aufnahme.13 DEUTSCH Anbringen und Entfernen von Schleifpapier (Abb. F & I) Der Schleifkopf verwendet gerätespezifisches Schleifpapier. ◆ Verriegeln Sie das Gerät, indem Sie den Linkslauf-/Rechtslauf- Umschalter (2) in die mittlere Stellung schieben (Abb. F). ◆ Bevor Sie ein neues Blatt Schleifpapier anbringen, entfernen Sie die beiden zusätzlichen Schleifspitzen (20) (Abb. I). ◆ Um das Schleifpapier anzubringen, richten Sie es wie abgebildet mit der Schleifplatte aus. ◆ Drücken Sie das Schleifpapier kräftig und gleichmaßig auf die Schleifplatte. Sorgen Sie dafür, daß die Löcher im Schleifpapier mit denen in der Schleifplatte fluchten. ◆ Um das Schleifpapier zu entfernen, ziehen Sie es von der Schleifplatte. Achtung! Verwenden Sie den Schleifkopf nie, wenn kein Schleifpapier oder -zubehör auf der Schleifplatte angebracht ist. Austauschen der Schleifspitze (Abb. F & J) Jedes Blatt Schleifpapier ist mit zwei Ersatz-Schleifspitzen versehen. Bei Abnutzung kann die Schleifspitze umgekehrt werden. Wenn beide Seiten abgenutzt sind, tauschen Sie die Schleifspitze aus. ◆ Verriegeln Sie das Gerät, indem Sie den Linkslauf-/Rechtslauf- Umschalter (2) in die mittlere Stellung schieben (Abb. F). ◆ Um die Schleifspitze umzukehren, entfernen Sie sie, drehen Sie um 180° und drücken Sie wieder wie abgebildet auf die Schleifplatte (Abb. J). ◆ Um die Schleifspitze auszutauschen, ziehen Sie die alte Spitze von der Schleifplatte und drücken eine neue Spitze auf die Schleifplatte. Achtung! Gehen Sie beim Entfernen der Spitze vorsichtig vor, damit Sie den Klettfixbelag nicht von der Schleifplatte lösen. Verwendung Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Gerätes. Laden des Akkus (Abb. A) Der Akku ist zu laden, bevor Sie das Akku-Gerät zum ersten Mal benutzen sowie wenn die Leistung des Akku-Geräts spürbar nachläßt. Ein neuer oder länger nicht verwendeter Akku erreicht seine volle Leistung erst nach ca. 5 Lade- und Entladezyklen. Während des Ladens kann sich der Akku erwärmen. Dies deutet nicht auf irgendein Problem hin. Bei normalem Gebrauch liefert eine Ladezeit von 60 Minuten für die meisten Einsätze ausreichend Energie. Je nach Zustand des Akkus und den Ladebedingungen kann eine weitere Ladezeit von bis zu 90 Minuten die Einsatzzeit jedoch beträchtlich erhöhen. Achtung! Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 4 °C oder über 40 °C. Empfohlene Ladetemperatur: zirka 24 °C. ◆ Um den Akku (5) zu laden, entfernen Sie ihn vom Gerät und stecken ihn in das Ladegerät (12). Der Akku läßt sich nur in einer Stellung in das Ladegerät einführen. Wenden Sie keine Gewalt an. Vergewissern Sie sich, daß der Akku vollständig in das Ladegerät eingeführt ist. ◆ Stecken Sie das Ladegerät in die Steckdose. ◆ Überprüfen Sie, ob die rote Ladeanzeige (13) aufleuchtet. Falls statt dessen die grüne Statusanzeige (14) aufleuchtet, ist der Akku zu heiß zum Laden. Ist dies der Fall, so nehmen Sie den Akku aus dem Ladegerät, lassen ihn eine Stunde lang abkühlen und stecken ihn dann wieder in das Ladegerät. Nach dem zirka einstündigen Ladevorgang erlischt die rote Ladeanzeige (13) und die grüne Statusanzeige (14) leuchtet auf. Der Akku ist nun vollständig geladen. ◆ Entfernen Sie den Akku vom Ladegerät. Einstellen des Drehmomentes bzw. der Bohrfunktion (Abb. E) Dieses Gerät ist mit einem Drehring zur Einstellung des Drehmomentes beim Eindrehen von Schrauben versehen. ◆ Zum Bohren drehen Sie den Ring (7) in die Bohrstellung, indem Sie das Symboll

mit der Markierung (21) ausrichten. ◆ Zum Schrauben drehen Sie den Ring in die gewünschte Stellung. Falls Sie die richtige Einstellung noch nicht kennen, gehen Sie folgendermaßen vor: ◆ Drehen Sie den Ring (7) in die Stellung 1. ◆ Ziehen Sie die erste Schraube fest. ◆ Falls die Kupplung zu schnell auskuppelt, stellen Sie den Ring auf einen größeren Wert ein und setzen Sie den Schraubvorgang fort. Wiederholen Sie diese Methode, bis Sie den richtigen Wert gefunden haben. Verwenden Sie diesen Wert für die anderen Schrauben. Wahl der Drehrichtung (Abb. A) Zum Bohren, Sägen und Schleifen sowie zum Eindrehen von Schrauben verwenden Sie den Rechtslauf. Zum Lösen von Schrauben sowie zum Lösen eines festsitzenden Bohrers verwenden Sie den Linkslauf. ◆ Für Rechtslauf drücken Sie den Linkslauf-/Rechtslauf- Umschalter (2) nach links. ◆ Für Linkslauf drücken Sie den Linkslauf-/Rechtslauf- Umschalter nach rechts. ◆ Um das Gerät zu verriegeln, schieben Sie den Linkslauf-/ Rechtslauf-Umschalter in die mittlere Stellung.14 DEUTSCH Bohren/Schrauben (Abb. A) ◆ Wählen Sie mit Hilfe des Linkslauf-/Rechtslauf- Umschalters (2) Links- bzw. Rechtslauf. ◆ Um das Gerät einzuschalten, drücken Sie den Drehzahl- Regelschalter (1). Je tiefer Sie den Schalter drücken, um so höher ist die Drehzahl des Geräts. ◆ Um das Gerät auszuschalten, lassen Sie den Drehzahl- Regelschalter los. Einstellen des Schnittwinkels (Abb. F & H) Der Sägeschuh kann auf einen Schnittwinkel von 0° (Geradschnitt) oder 45° (rechte Neigung) eingestellt werden. ◆ Verriegeln Sie das Gerät, indem Sie den Linkslauf-/ Rechtslauf-Umschalter (2) in die mittlere Stellung schieben (Abb. F). ◆ Lockern Sie die Schraube (19), so daß der Sägeschuh sich frei bewegen kann (Abb. H). ◆ Ziehen Sie den Sägeschuh nach hinten und drehen Sie ihn in den gewünschten Winkel. ◆ Ziehen Sie die Schraube (19) fest. Sägen (Abb. F) ◆ Wählen Sie Rechtslauf, indem Sie den Linkslauf-/ Rechtslauf-Umschalter (2) nach links schieben. ◆ Um das Gerät einzuschalten, halten Sie die Einschaltsperre (9) gedrückt und drücken Sie den Drehzahl-Regelschalter (1). Je tiefer Sie den Schalter drücken, um so höher ist die Drehzahl des Geräts. ◆ Lassen Sie die Einschaltsperre (9) los. ◆ Um das Gerät auszuschalten, lassen Sie den Drehzahl- Regelschalter los. Schleifen (Abb. A) ◆ Wählen Sie Rechtslauf, indem Sie den Linkslauf-/ Rechtslauf-Umschalter (2) nach links schieben. ◆ Um das Gerät einzuschalten, drücken Sie den Drehzahl- Regelschalter (1). Je tiefer Sie den Schalter drücken, um so höher ist die Drehzahl des Geräts. ◆ Um das Gerät auszuschalten, lassen Sie den Drehzahl- Regelschalter los. Hinweise für optimale Arbeitsergebnisse Bohren ◆ Üben Sie immer einen leichten Druck in Richtung der Bohrerspitze aus. ◆ Sobald Sie spüren, daß das Werkstück fast durchbohrt ist, reduzieren Sie schrittweise den Druck auf die Bohrerspitze, bis der Bohrvorgang beendet ist. ◆ Beim Bohren in Werkstücke, die leicht splittern oder ausreißen, legen Sie einen Holzklotz hinter das Werkstück. ◆ Verwenden Sie zum Bohren größerer Löcher in Holz einen Schlangenbohrer. ◆ Verwenden Sie zum Bohren in Metall HSS-Bohrer. ◆ Verwenden Sie zum Bohren in weiches Mauerwerk Steinbohrer. ◆ Verwenden Sie beim Bohren in andere Metalle als Gußeisen und Messing eine Kühlflüssigkeit. ◆ Markieren Sie die Bohrstelle mit Hilfe eines Bohrkörners, um ein positionsgenaues Bohren zu gewährleisten. Schrauben ◆ Verwenden Sie immer Schrauberklingen des richtigen Typs und in der richtigen Größe. ◆ Falls sich Schrauben schwer eindrehen lassen, tragen Sie etwas Spülmittel oder Seife als Schmiermittel an der Schraube auf. ◆ Halten Sie das Gerät und die Schrauberklinge immer in einer geraden Linie mit der Schraube. Sägen ◆ Verwenden Sie immer ein Sägeblatt, das sich für das zu sägende Material und den gewünschten Schnittyp eignet. ◆ Bei Bedarf bohren Sie ein Loch an der Stelle, wo Sie den Schnitt beginnen wollen. Beim Sägen von Werkstücken aus Holz ist das Bohren eines Loches nicht erforderlich: ◆ Markieren Sie den gewünschten Anfangspunkt. ◆ Kippen Sie das Gerät nach vorne und setzen Sie die gerundete vordere Kante des Sägeschuhs auf das Werkstück auf. ◆ Schalten Sie das Gerät ein und drücken Sie das Sägeblatt an der gewünschten Stelle langsam in das Werkstück. Beim Sägen von Metallblech: ◆ Klemmen Sie ein Stück Sperrholz oder Nadelholz auf die Rückseite des Werkstücks und durchsägen Sie diese Kombination, um einen sauberen Schnitt zu erzielen. ◆ Zwingen Sie das Sägeblatt nicht in das Werkstück. Beachten Sie, daß das Sägen von Metallblech oft mehr Zeit in Anspruch nimmt als das Sägen dickerer Holzplatten. ◆ Bringen Sie vor dem Sägen eine dünne Schicht Öl entlang der Schnittlinie an. ◆ Zum Sägen schalten Sie das Gerät ein und und bewegen es nieder, bis das Sägeblatt sich genau über dem Anfangspunkt befindet. Senken Sie die Rückseite des Sägeschuhs auf das Werkstück, während Sie einen ausreichenden Druck auf den Sägeschuh ausüben. Wenn der Sägeschuh flach auf dem Werkstück aufliegt, bewegen Sie das Sägeblatt in das Werkstück.15 DEUTSCH Beim Sägen von Laminaten: ◆ Sägen Sie dünne Laminate mit der Rückseite nach oben, da das Werkstück meistens an der Seite splittert, wo der Sägeschuh aufliegt. ◆ Für saubere Schnitte klemmen Sie ein Stück Sperrholz oder Holzfaserplatte auf beide Seiten des Laminates und durchsägen diese Kombination. Schleifen ◆ Üben Sie keinen zu großen Druck auf das Gerät aus. ◆ Überprüfen Sie regelmäßig den Zustand des Schleifpapiers. Tauschen Sie es bei Bedarf aus. ◆ Zum Schleifen frischer Farbschichten vor dem Auftragen weiterer Schichten verwenden Sie sehr feines Schleifpapier. ◆ Auf sehr unebenen Oberflächen sowie zum Entfernen alter Farbschichten verwenden Sie zunächst grobes Schleifpapier. Auf anderen Oberflächen verwenden Sie zunächst mittelgrobes Schleifpapier. In beiden Fällen wechseln Sie nach einiger Zeit auf feines Schleifpapier, damit Sie eine sehr glatte Oberfläche erhalten. ◆ Wenden Sie sich für weitere Informationen über Schleif-, Polier- und Scheuerzubehör an Ihren Händler. Wartung Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Ihr Ladegerät bedarf keiner Wartung, außer einer regelmäßigen Reinigung. Achtung! Bevor Sie irgendwelche Wartungsarbeiten vornehmen, entfernen Sie den Akku vom Akku-Gerät. Ziehen Sie den Netzstecker des Ladegerätes aus der Steckdose, bevor Sie es reinigen. ◆ Reinigen Sie regelmäßig die Lüftungsschlitze im Gerät und Ladegerät mit Hilfe einer weichen Bürste oder eines trockenen Tuches. ◆ Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe eines feuchten Tuches. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. ◆ Reinigen Sie regelmäßig das Bohrfutter, indem Sie es öffnen und durch leichtes Klopfen Staub aus dem Inneren des Bohrfutters entfernen. ◆ Bringen Sie regelmäßig einen Tropfen Maschinenöl auf der Führungsrolle (22) des Stichsägekopfes an (Abb. K). Umweltschutz Geräte Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte und Akkus gern zurück und sorgt für eine umweltfreundliche Entsorgung. Diese Dienstleistung ist für Sie kostenlos. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt. Akkus

Black & Decker Akkus lassen sich viele Male wiederaufladen. Am Ende des technischen Lebens ist der Akku mit Rücksicht auf die Umwelt und fachgerecht zu entsorgen: ◆ Entladen Sie den Akku vollständig und entfernen Sie ihn vom Gerät. ◆ NiMH- und NiCd-Akkus sind wiederverwertbar. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind sie bei Ihrem Händler oder einer kommunalen Sammelstelle abzugeben. Die Adresse des zuständigen Büros von Black & Decker steht in diesem Handbuch, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com. Technische Daten KC2000 KC2002 Spannung V

12 14,4 Bestellnummer Akku A9275 $ Bohrschrauber: Leerlaufdrehzahl min

Max. Drehmoment Nm 6,2 $ Bohrfutterkapazität mm 10 10 Max. Bohrkapazität in Stahl/Holz mm 10/25 10/25 Stichsäge: Leerlaufdrehzahl min

Max. Schnittiefe in Holz mm 38 38 Schnittwinkel 0°, 45° 0°, 45° Schleifer: Schwingungen (Leerlauf) min

Akku A9275 $ Spannung V

12 14,4 Kapazität Ah 1,5 $16 DEUTSCH Ladegerät Netzspannung V

Ladezeit (zirka) Std. 1 EU-Konformitätserklärung Black & Decker erklärt hiermit, daß diese Geräte entsprechend folgenden Richtlinien und Normen konzipiert wurden: EN 50260, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60335

(Schalldruck): 82 dB(A), L

(Schalleistung) 95 dB(A), gewichteter Effektivwert der Beschleunigung 5.3 m/s
