BRUKSANVISNING KC2000F BLACK & DECKER

Undvik oavsiktlig start

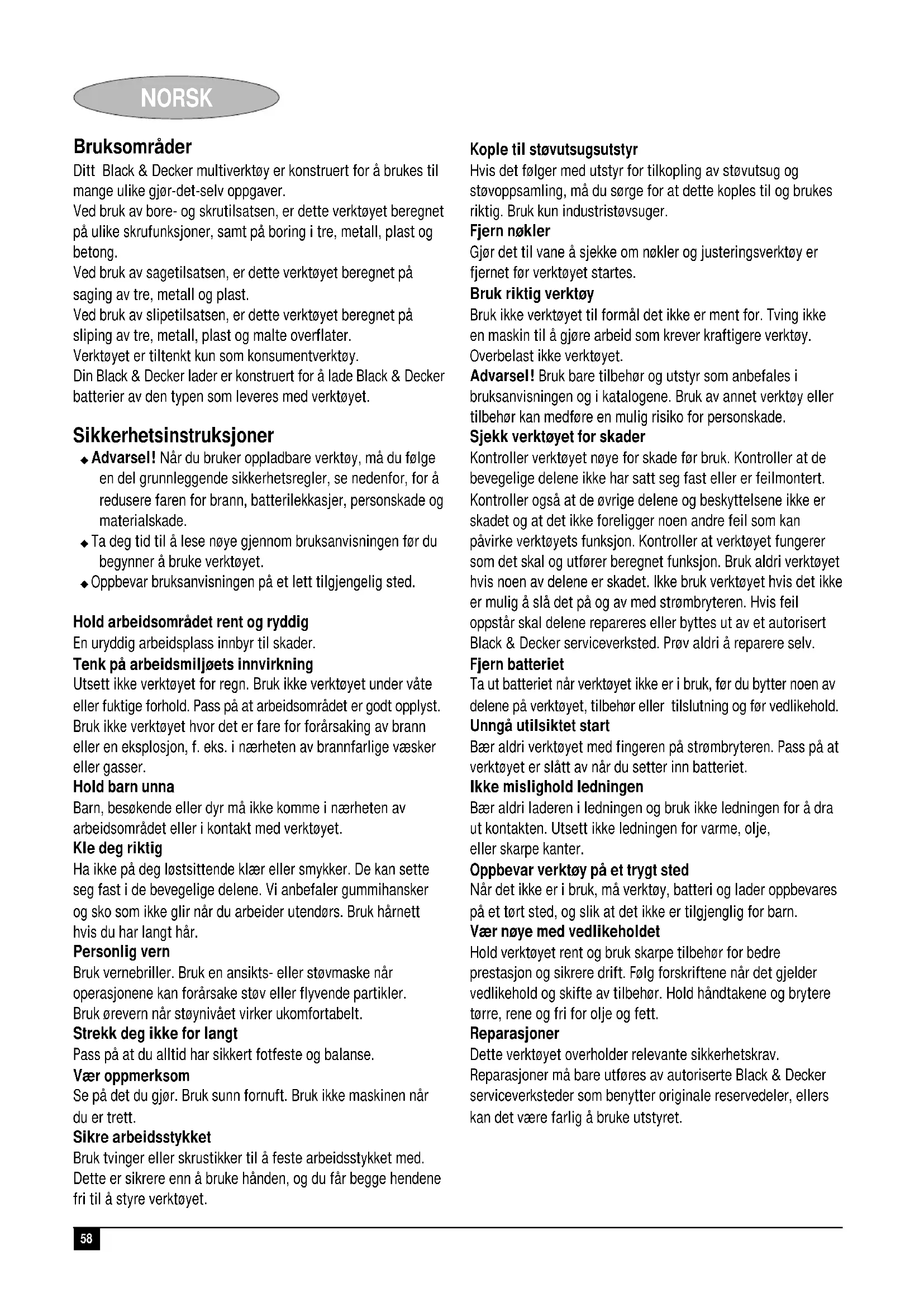

Ditt Black & Decker multiverktøy er konstruert for å brukes til mange ulike gjør-det-selv oppgaver.

Ved bruk av bore- og skrutilsatsen, er dette verktøyet beregnet på ulike skrufunksjoner, samt på boring i tre, metall, plast og betong.

Ved bruk av sagetilsatsen, er dette verktøyet beregnet på saging av tre, metall og plast.

Ved bruk av slipetilsatsen, er dette verktøyet beregnet på sliping av tre, metall, plast og malte overflater.

Verktøyet er tiltenkt kun som konsumentverktøy.

Din Black & Decker lader er konstruert for å lade Black & Decker batterier av den typen som leveres med verktøyet.

Sikkerhetsinstruksjoner

- Advarsel! Når du bruker oppladbare verktøy, må du følge en del grunnleggende sikkerhetsregler, se nedenfor, for å redusere faren for brann, batterilekkasjer, personskade og materialskade.

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke verktøyet.

◆ Oppbevar bruksanvisningen på et lett tilgjengelig sted.

En uryddig arbeidsplass innbyr til skader.

Tenk på arbeidsmiljøets innvirkning

Utsett ikke verktøyet for regn. Bruk ikke verktøyet under våte eller fuktige forhold. Pass på at arbeidsområdet er godt opplyst. Bruk ikke verktøyet hvor det er fare for forårsaking av brann eller en eksplosjon, f. eks. i nærheten av brannfarlige væsker eller gasser.

Hold barn unna

Barn, besøkende eller dyr må ikke komme i nærheten av arbeidsområdet eller i kontakt med verktøyet.

Kle deg riktig

Pass på at du alltid har sikkert fotfeste og balanse.

Vær oppmerksom

Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med.

Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre verktøyet.

Kople til støvutsugsutstyr

Hvis det følger med utstyr for tilkopling av støvutsug og støvoppsamling, må du sørge for at dette koples til og brukes riktig. Bruk kun industristøvsuger.

Fjern nøkler

Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet før verktøyet startes.

Bruk riktig verktøy

Bruk ikke verktøyet til formål det ikke er ment for. Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy.

Advarsel! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør kan medføre en mulig risiko for personskade.

Sjekk verktøyet for skader

Kontroller verktøyet nøye for skade før bruk. Kontroller at de bevegelige delene ikke har satt seg fast eller er feilmontert. Kontroller også at de øvrige delene og beskyttelsene ikke er skadet og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hvis noen av delene er skadet. Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strømbryteren. Hvis feil oppstår skal delene repareres eller byttes ut av et autorisert Black & Decker serviceverksted. Prøv aldri å reparere selv.

Fjern batteriet

Ta ut batteriet når verktøyet ikke er i bruk, før du bytter noen av delene på verktøyet, tilbehør eller tilslutning og før vedlikehold.

Unngå utilsiktet start

Bær aldri verktøyet med fingeren på strømbryteren. Pass på at verktøyet er slått av när du setter inn batteriet.

Når det ikke er i bruk, må verktøy, batteri og lader oppbevares på et tørt sted, og slik at det ikke er tilgjenglig for barn.

Vær nøye med vedlikeholdet

Hold verktøyet rent og bruk skarpe tilbehør for bedre prestasjon og sikrere drift. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Hold håndtakene og brytere tørre, rene og fri for olje og fett.

Reparasjoner

Dette verktøyet overholder relevante sikkerhetskrav.

Reparasjoner må bare utføres av autoriserte Black & Decker serviceverksteder som benytter originale reservedeler, ellers kan det være farlig å bruke utstyret.

Ekstra sikkerhetsforskrifter for batterier og ladere

Batterier

◆ Må bare lades i lufttemperaturer mellom 4 °C og 40 °C.

◆ Lad bare med laderen som følger med verktøyet (se tekniske data).

◆ Før opplading, pass på at batteriet er tørt og rent.

◆ Bruk bare den korrekte type batteri for verktøyet (se tekniske data).

◆ Når du kasserer batteriet, følger du instruksene som er gitt i seksjonen "Miljø".

◆ Under ekstreme forhold, kan batterilekkasje forekomme. Hvis du merker væske på batteriet, må du gjøre som følger:

- Tørk forsiktig væsken med et tøystykke. Unngå kontakt med huden.

- I tilfeller hvor det oppstår kontakt med hud eller øyne, skal instruksjonene nedenfor følges.

Brannfare! Unngå at metall kortslutter kontaktene på et batteri som er tatt ut (f.eks. ved oppbevaring av batteriet i en verktøykasse).

Ikke brenn batteriet.

Bruk aldri et skadet batteri.

Ladere

♦ Bruk din Black & Decker lader kun sammen med det batteriet som blir levert med verktøyet. Andre typer av batterier kan eksplodere og forårsake person- og materialskader.
◆ Forsøk aldri å lade ikke oppladbare batterier.
◆ Bytt straks ut defekte ledninger.
◆ Må ikke komme i kontakt med vann.
◆ Laderen må ikke åpnes.
◆ Ikke skad eller mislighold laderen.

Kun tilenkt for bruk i hjemmet.

Ekstra sikkerhetsinstrukser for drill/skrutrekker

◆ Før boring i vegger, gulv eller tak, undersøk hvor elektriske ledninger og rør befinner seg.
- Unngå å berøre borspissen rett etter at du har boret, da den kan være varm.

Ekstra sikkerhetsinstrukser for stikksager

♦ Bruk alltid det bladet som er beregnet på arbeidsmaterialet og på den typen kutt som skal utføres.
◆ Benytt bare sagblader i perfekt stand.
- Slå alltid verktøyet av og vent til bladene har stoppet helt før du legger det fra deg.
◆ Hold hendene på avstand fra sagbladet mens du arbeider.
- Benytt klemmer eller skrustikke när dette er mulig.

Ekstra sikkerhetsinstrukser for slipemaskiner

◆ Det anbefales bruk av ansiktsmaske när du sliper.
◆ Fjern alt støvet godt etter slipingen.
- Vær ekstra forsiktig når du sliper maling som kan inneholde bly, eller ved sliping av tre og metall som kan avgi giftig damp.
- Bruk en spesialmaske som beskyttelse mot blystøv og damp, og pass på at andre som kommer inn der du arbeider også beskytter seg
- La ikke barn eller gravide komme inn der du arbeider.
- Ikke spis, drikk eller røyk der du arbeider.
- Kvitt deg med støvpartikler eller annet avfall på en miljøvennlig måte.

Elektrisk sikkerhet

Kontroller at spenningen til laderen tilsvarer nettspenningen.

1. Trinnløs strømbryter
2. Bryter for høyre-/venstregange
3. Tilsatsens frigjøringsknapp
4. Bitsholder
5. Batteri
6. Batteriets frigjøringsknapp

Montere og fjerne batteriet (fig. B)

KC2000

♦ Når du skal sette i batteriet (5), holder du det på høyde med holderen på verktøyet. Skyv batteriet inn i holderen, og trykk til det sitter på plass.
- For å fjerne batteriet, trykk på de to frigjøringsknappene (6) samtidig, mens batteriet dras ut av holderen.

KC2002

♦ Når du skal sette i batteriet (5), holder du det på høyde med holderen på verktøyet. Skyv batteriet inn i holderen, og trykk til det sitter på plass.
Når du skal fjerne batteriet, trykker du på de to utløserknappene (10) samtidig, mens du drar batteriet ut av holderen.

Montering og fjerning av verktøytilsatsene (fig. C)

De ulike verktøytilsatsene er enkle å skifte.

• Lås verktøyet ved å stille bryteren for høyre-/venstregange (2) på midtstillingen.
  ◆ For å fjerne verktøytilsatsen, trykk på frigjøringsknappen (3) og ta tilsatsen av verktøyet.
  ♦ Monter en ny tilsats ved å holde det som vist på bildet og skyv det inn i verktøyet til det sitter skikkelig på plass.

Montering og fjerning av bor og bits (fig. A & D)

Bore- og skrutilsatsen er utstyrt med en nøkkelfri chuck for å forenkle skifting av bor og bits.

• Lås verktøyet ved å stille bryteren for høyre-/venstregange (2) på midtstillingen (fig. A).
• Chucken åpnes ved å dreie den fremste delen (15) med den ene hånden, mens den andre holder i den bakerste delen (16) (fig. D)
  ◆ Sett tilbehøret (17) inn i chucken.
  ♦ Skru chucken godt fast ved å dreie den forreste delen (15) med den ene hånden mens du holder den bakerste delen (16) med den andre.

Dette verktøyet leveres med en tosidig bits i bitsholderen (4) (fig. A).

◆ For å fjerne bitsen, løfter du den ut av holderen.

◆ For å oppbevare bitsen trykker du den godt inn i holderen.

Montering og fjerning av et sagblad (fig. F & G)

• Lås verktøyet ved å stille bryteren for høyre-/venstregange (2) på midtstillingen (fig. F).
• For å påmontere sagbladet, løft hendelen (18) og hold den i denne stillingen (fig. G).
• Sett sagbladet inn i holderen, som vist. Pass på at tennene peker forover.
  ◆ Slipp hendelen.
  ◆ For å fjerne sagbladet, løft hendelen (18) og trekk sagbladet ut av holderen.

Montering og fjerning av slipepapir (fig. F & I)

Slipetilsatsen bruker ferdigklippet slipepapir.

• Lås verktøyet ved å stille bryteren for høyre-/venstregange (2) på midtstillingen (fig. F).
  ◆ Før du setter på et nytt sandpapir, fjern de to ekstra slipespissene (20) (fig. I).
  ◆ For å sette på slipepapiret, hold det på linje med slipebasen, som vist.
• Trykk slipepapiret godt og jevnt på slipebasen, samtidig som du passer på at hullene i sandpapirer tilsvarer hullene i basen.
  ◆ For å fjerne slipepapiret, dra det av basen.

Advarsel! Bruk aldri slipetilsatsen uten at slipepapir eller ennet tilbehør er montert.

Utskifting av slipespissen (fig. F & J)

Slipepapirene leveres med to ekstra slipespisser.

Slipespissen kan snus när den er slitt. Når begge sidene er slitte, skift ut slipespissen.

• Lås verktøyet ved å stille bryteren for høyre-/venstregange (2) på midtstillingen (fig. F).
  ◆ For å snu spissen, fjern den, snu den 180° og trykk den tilbake i basen, som vist (fig. J)
  ◆ For å skifte ut spissen, dra den gamle fra basen og trykk på en ny en.

Advarsel! Når du fjerner en spiss fra en pute, vær forsiktig så du ikke drar puten av slipebasen.

Bruk

Advarsel! La verktøyet jobbe i sin egen hastighet. Ikke overbelast.

Lading av batteriet (fig. A)

Batteriet må lades før første gangs bruk og alltid når verktøyet ikke lenger fungerer effektivt. Et nytt batteri, eller et batteri som ikke har vært brukt på en lang tid, oppnår full ytelse først etter at det har vært oppladet og utladet ca. 5 ganger.

Batteriet kan bli varmt mens det lades; dette er normalt og indikerer ikke at noe er feil. Etter normal bruk vil en oppladingstid på 60 minutter gi nok strøm til de fleste bruksområder. Lengre ladetid på opptil 90 minutter kan øke brukstiden betydelig, avhengig av batteriet og ladingen.

- Du lader batteriet (5) ved å ta det ut av verktøyet og sette det inn i laderen (12). Det er bare en måte å plasserere batteriet inn i laderen på . Ikke bruk makt. Pass på at batteriet ligger ordentlig på plass i laderen.

◆ Sett laderen i vegguttaket.

♦ Sjekk om den røde ladeindikatoren (13) lyser. Hvis den grønne ladeindikatoren (14) lyser i stedet, er batteriet for varmt og kan ikke lades. Hvis dette skjer, tar du batteriet ut av laderen, lar det avkjøles i 1 time og setter det inn igjen.

Etter ca. 1 times lading, vil den røde ladeindikatoren (13) slukke og den grønne ladeindikatoren (14) lyser. Batteriet er nå ferdig oppladet.

Valg av vrimoment eller boreposisjon (fig. E)

Dette verktøyet er utstyrt med en justering for innstilling av vrimomentet for stramming av skruer.

For boring, still justeringen inn (7) på boreposisjon ved å sette boresymbolet på linje med merket (21).

◆ For skruing stilles justeringen på den ønskede innstillingen. Hvis du ikke kjenner den egnede innstillingen, gjør du slik:

◆ Sett justeringen (7) på stilling 1.

Hvis koplingen frigjøres før det ønskete resultatet er oppnådd, øker du innstillingen på justeringen og fortsetter å stramme skruen. Gjenta dette til du har oppnådd den korrekte innstillingen. Bruk denne innstillingen for de resterende skruene.

Høyre-/venstregange (fig. A)

For boring, saging, sliping og stramming av skruer, bruk forover (med urviserne) rotering. For å løsne skruer eller fjerne et blokkert bor bruker du rotasjon bakover (mot klokken).

◆ For å velge rotasjon forover trykker du bryteren for høyre-/venstregange (2) mot venstre.

◆ For å velge rotasjon bakover trykker du bryteren for høyre-/venstregange (2) mot høyre.

◆ For å låse verktøyet stiller du bryteren for høyre-/venstregange i midtstilling.

Boring og skruing (fig. A)

♦ Velg rotasjon forover eller bakover med bryteren (2).
◆ Trykk på strømbryteren (1) for å slå verktøyet på.

Verktøyets hastighet er avhengig av hvor langt inn du trykker strømbryteren.

♦ Slipp strømbryteren for å slå verktøyet av.

Innstilling av sagevinkelen (fig. F & H)

Sageskoen kan stilles inn på vinkler på 0° (rett) og 45° (høyregjæring).

• Lås verktøyet ved å stille bryteren for høyre-/venstregange (2) på midtstillingen (fig. F).
• Løsn på skruene (19) slik at skoen kan bevege seg fritt (fig. H).
  ◆ Dra sagskoen fremover og vipp den til den ønskete vinkel.
  ♦ Stram skruen (19).

Saging (fig. F)

♦ Velg forever rotering ved å bevege bryteren for høyre-/venstregange (2) til venstre.
For å slå verktøyet på, hold låseknappen (9) nede og trykk på den trinnløse strømbryteren (1). Verktøyets hastighet er avhengig av hvor langt inn du trykker strømbryteren.
◆ Slipp läseknappen (9).
♦ Slipp strømbryteren for å slå verktøyet av.

Sliping (fig. A)

♦ Velg forever rotering ved å bevege bryteren for høyre-/venstregange (2) til venstre.
- Trykk på strømbryteren (1) for å slå verktøyet på. Verktøyets hastighet er avhengig av hvor langt inn du trykker strømbryteren.
♦ Slipp strømbryteren for å slå verktøyet av.

Råd for optimalt resultat

Boring

◆ Boret skal trykkes lett og rett ned på arbeidsstykket.
- Like før boret bryter igjennom på den andre siden av arbeidsstykket, slipper du trykket litt.
◆ Bruk en trebit under arbeidsstykket for å unngå splintring.
♦ Bruk et flatbor/spiralbor när du skal bore hull med stor diameter i tre.
◆ Bruk HSS-bor när du borer i metall.
♦ Bruk betongbor när du borer i mur.
♦ Bruk smøremiddel når du borer i metall utenom støpejern og messing.
◆ For bedre presisjon: lag en fordypning med en kjørner i midten av hullet som skal bores.

Skruing

♦ Bruk alltid riktig type og størrelse på bitsen.
◆ Hvis det er vanskelig å stramme skruene, kan du forsøke å bruke litt flytende vaskemiddel eller såpe som smøremiddel.
◆ Hold alltid verktøyet og bitsen i rett linje med skruen.

NORSK

Saging

♦ Bruk alltid det bladet som er beregnet på arbeidsmaterialet og på den typen kutt som skal utføres.
♦ Skulle det være nødvendig, bor et hull i nærheten av der hvor kuttet begynner.

Når du sager arbeidsstykker av tre, er det ikke nødvendig å forbore et hull:

• Sett fast et stykke finér eller mykt tre på baksiden av arbeidsstykket og sag igjennom dette for å oppnå et rent kutt.
  Ikke press sagbladet inn i arbeidsstykket. Vær oppmerksom på at saging i metall vanligvis vil ta lenger tid enn å sage tykkere trestykker.
• Smør et tynt lag med olje langs kuttlinjen før saging.
  For å sage, slå verktøyet på og beveg det nedover til sagbladet er akkurat over startpunktet. Senk ned sagskoen mot arbeidsstykket. Start sagingen när sagskoens fremste del hviler på arbeidsstykket.

Saging i laminat:

◆ Sag tynne laminater med baksiden opp, da det er risiko for at materialet splintrer på den siden av arbeidsstykket som vender mot sagskoen.
◆ For å oppnå rene kutt, spenn fast et stykke finér eller hard papp til begge sidene av laminatet og sag igjennom dette.

Pussing

• Ikke trykk for hardt på verktøyet.
  ◆ Sjekk slipepapiret regelmessig. Bytt slipepapir ved behov.
  ♦ Når du skal slipe nye malingstrøk før du skal male et nytt strøk, bruker du ekstra finkornet slipepapir.
• På veldig ujevne overflater eller når du skal fjerne flere lag med maling, begynner du med et grovere slipepapir. På andre overflater begynner du med et middels kornet slipepapir. I begge tilfeller bytter du gradvis til mer finkornet slipepapir for å få en glattere overflate.
• Kontakt din forhandler for ytterligere informasjon om ekstra tilbehørsdeler for sliping, polering, og børsting.

Vedlikehold

Ditt Black & Decker verktøy har blitt utformet for å være i drift over en lang periode med et minimum av vedlikehold.

Ved riktig vedlikehold og regelmessig rengjøring beholder verktøyet ytelsen.

Laderen din behøver ikke annet vedlikehold enn at du tørker over den med jevne mellomrom.

Advarsel! Før det utføres noen form for vedlikehold av verktøyet, må batteriet tas ut. Trekk ut kontakten när laderen skal gjøres ren.

◆ Rengjør ventilasjonsåpningene på verktøyet og laderen regelmessig med en myk børste eller en tørr klut.
◆ Rengjør käpen regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler.
- Apne opp chucken regelmessig, og slå lett på den for å fjerne eventuelt støv fra innsiden.
- Smør regelmessig en dråpe lett maskinolje på styrevalsen (22) til sagtilsatsen (fig. K).

Miljø

Verktøy

Når verktøyet ditt er utslitt, beskytt naturen ved ikke å kaste det sammen med vanlig avfall. Lever det til en oppsamlingsplass som finnes i din kommune eller der hvor du kjøpte verktøyet.

Batterier

Black & Decker batteriene kan lades mange ganger. Beskytt miljøet ved å levere kasserte batterier til en oppsamlingsplass beregnet for dette.

♦ Lad ut batteriene helt og ta de så ut av verktøyet.
- NiCd og NiMH batterier er gjennvinningsbare. Lever de til innkjøpsstedet eller din lokale gjennvinningsstasjon. Innleverte batterier gjennvinnes eller sendes til et egnet behandlingsanlegg.

Tekniske data

	KC2000 KC2002
Spenning V	DC	12 14,4
Kat.nr. batteri A9275
Bor/skrutrekker:
Hastighet ubelastet min	-1	0 - 700 0 -
Maks. vrimoment Nm 6,2 $
Chuck-kapasitet mm 10 10
Maks. borekap. i stål/tre mm 10/25 10/25
Stikksag:
Hastighet ubelastet min	-1	0 - 3.000 0 - 3.000
Maks. kuttdybde i tre	mm 38 38
Sagevinkler		0°, 45° 0°, 45°
Sliper:
Svingninger (uten belastning)	min-1	0 - 8.000 0 - 8.000

Batteri A9275 \$

Spenning V	DC	12 14,4
Kapasitet Ah 1,5 $

Lader

Spenning V	AC	230
Ladetid, ca timer 1

CE-sikkerhetserklæring

Black & Decker erklærer at disse verktøyer er konstruert i henhold til:

EN 50260, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60335

L_pA (lydnivå): 82 dB(A), L_WA (akustisk effekt) 95 dB(A), veid geometrisk middelverdi av vibrasjonsfrekvensen 5.3 m/s ^2

Colin Wills

Reservdeler / reparasjoner

Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter.

Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackdecker.no samt www.2helpU.com.

Garanti

Black & Decker garanterer at produktet ikke har material- og/eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet.

Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden.

Garantien gjelder ikke for feil som kommer av:

◆ normal slittasje
◆ feilaktig bruk eller vedlikehold (mislighold)
◆ at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell

Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk.

Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted.

For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget.

For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse: www.2helpU.com.

Anvendelsesområde

Personlig beskyttelse

Af- og påmontering af batteriet (fig. B)

KC2000

◆ Fjern batteriet fra laderen.

Valg af vridmoment eller boreposition (fig. E)

♦ Stram den første skrue.

EU-overensstemmelseserklæring

♦ Vennligst kryss av dersom du likke ønsker

information. ◆ Ventilight seat kyns i ruden statement De ikke mate ønske at montage

information.

♦ Merikikaa rasti ruutumn, mikali ette halua
