IAN 64305 - Fahrradzubehör CRIVIT - Kostenlose Bedienungsanleitung

Produkttyp	Teleskop-Minipumpe für Fahrrad
Marke	Crivit
Modell	IAN 64305
Maximaler Druck	5 bar / 70 PSI
Kompatible Ventiltypen	Schrader, Blitz (Dunlop), Sclaverand (Presta)
Hauptfunktionen	Fahrradreifen aufpumpen mit Teleskopfunktion und integriertem Manometer
Lieferumfang	1 Pumpe, 1 Schlauch mit Manometer, 1 Befestigungshalter für Flaschenhalter
Material	Kunststoff und Metall (nicht näher bezeichnet)
Abmessungen (Schätzung)	Ca. 25 cm (eingefahren) bis 40 cm (ausgefahren)
Gewicht (Schätzung)	Ca. 120 g
Energieversorgung	Keine (manuell)
Pflege und Reinigung	Mit einem feuchten Tuch reinigen; nicht in Wasser eintauchen
Sicherheit	Maximalen Druck nicht überschreiten; bei Beschädigung nicht verwenden
Ersatzteile und Reparierbarkeit	Nicht reparierbar; keine Ersatzteile verfügbar
Garantie	3 Jahre
Kundendienst	Internationales Service Center, Schönbornstr. 14, 54295 Trier, Deutschland; Hotline: [phone]
Herstellungsdatum	2011

Häufig gestellte Fragen - IAN 64305 CRIVIT

Welche Ventiltypen kann ich mit dieser Pumpe aufpumpen?

Diese Pumpe ist kompatibel mit den Ventilen Schrader, Blitz (Dunlop) und Sclaverand (Presta). Verwenden Sie den Duokopf, um je nach Typ anzupassen.

Wie verwende ich die Teleskopfunktion?

Um die Teleskopfunktion zu entriegeln, drehen Sie die Einstellmutter nach links. Zum Verriegeln und Sicherstellen des richtigen Drucks drehen Sie die Mutter nach rechts, nachdem Sie die Pumpe zusammengedrückt haben.

Was ist der maximale Pumpdruck?

Der maximale Druck beträgt 5 bar (70 PSI). Überschreiten Sie niemals diesen Druck oder den auf dem Reifen angegebenen Höchstdruck.

Wie montiere ich die Halterung am Fahrrad?

Befestigen Sie die Halterung am Rahmen am Flaschenhalter. Legen Sie die Gummidichtung um die Pumpe, um sie zu halten.

Wie pumpe ich einen Reifen mit Schrader-Ventil auf?

Um einen Reifen mit Schrader-Ventil aufzupumpen, setzen Sie die große Öffnung des Duokopfs auf das Ventil und klappen Sie den Hebel nach oben, um zu blockieren.

Wie pumpe ich einen Reifen mit Sclaverand-Ventil auf?

Schrauben Sie zuerst die Ventilmutter (C) ab. Setzen Sie dann die kleine Öffnung des Duokopfs auf das Ventil und klappen Sie den Hebel nach oben.

Kann ich den Schlauch mit Manometer separat verwenden?

Ja, der Schlauch mit Manometer kann verwendet werden, indem man ihn in die große Öffnung des Duokopfs einführt und den Hebel zum Blockieren umklappt. So kann der genaue Druck abgelesen werden.

Wie reinige ich die Pumpe?

Reinigen Sie die Pumpe mit einem feuchten Tuch. Tauchen Sie sie niemals ins Wasser, da dies zu Schäden führen könnte.

Was tun, wenn die Pumpe defekt ist?

Diese Pumpe ist nicht reparierbar. Wenn sie defekt oder beschädigt ist, müssen Sie sie gemäß den örtlichen Recyclingvorschriften entsorgen. Wenden Sie sich an Ihre Gemeinde bezüglich der Entsorgungsmöglichkeiten.

Wo finde ich den Kundendienst?

Der Kundendienst befindet sich unter: Internationales Service Center, Schönbornstr. 14, 54295 Trier, Deutschland. Hotline: [phone]. E-Mail: [e-mail].

BEDIENUNGSANLEITUNG IAN 64305 CRIVIT

Wir gratulieren Ihnen zum Erwerb dieser hochwertigen Mini-Teleskop-Pumpe. Aus Sicherheitsgründen bitten wir Sie, die Bedienungsanleitung und die darin enthaltenen Sicherheitshinweise genauestens durchzulesen und aufzubewahren, da sie Ihnen bei Problemen mit ihrer Mini-Teleskop-Pumpe immer hilfreich sein kann. Die Anleitung ist ein fester Bestandteil theses Produktes und muss bei Weitergabe des Produktes an Dritte mitgegeben werden.

Bestimmungsgemäße Verwendung:

These Mini-Teleskop-Pumpe ist zum Aufpumpen aller gängigen Fahrradreifen geeignet. Andere Verwendung oder Veränderung am Produkt gelten als nicht bestimmungsgemäß und können zu Risiken wie Verletzungen und Beschädigungen führen. Für Schäden, die aus der nicht bestimmungsgemäßen Verwendung resultieren, übernimmt der Inverkehrbringer keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Warnhinweise:

Sie konnen alle Fahrradreifen bis zum angegebenen max. Luftdruck der Pumpe (max. 5 bar) oder bis zum angegebenen max. Luftdruck des Reifenherstellers aufpumpen. Diesen finden Sie in der Regel auf der Reifenflanke. Die angegebenen Maximalwerte dürfen zu keiner Zeit übersritten werden. Defekte oder beschädigte Luftpumpen dürfen aufgrund von Verletzungsgefahren nicht mehr verwendet werden. Defekte Pumpen müssen fachgerecht entsorgt werden. Eine Reparatur ist nicht möglich.

Lieferumfang:

1 x Mini-Teleskop-Pumpe
1 x Pumpenschlauch mit Manometer
1 x Halter zur Befestigung am

Trinkflaschenhalter

Technische Daten:

Typ: Mini-Teleskop-Pumpe
Service-Center-Nr: 63764 / IAN Nr. 64305
Nennüberdruck: 5 bar / 70 PSI
Produktionsdatum: 2011
Garantie: 3 Jahre

Inverkehrbringer & Serviceadresse:

Internationales Service Center
Schönbornstr. 14, 54295 Trier / Germany
Service-Hotline: 0049 (o) 6514366452
E-Mail: [e-mail]

Reinigung & Pflegehinweis!

• mit feuchtem Lappen reinigen
• nicht ins Wasser tauchen
• Kontrollieren Sie regelmäßig die Verschraubungen der Pumpe vor dem Gebrauch auf ihren festen Sitz.

Wartung:

Die Mini-Teleskop-Pumpe ist wartungsfrei.

Entsorgung:

Die Verpackung besteht zu 100% aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen. Über die Entsorgungsmöglichkeiten der Pumpe informieren Sie sichitte bei ihrer Gemeinde oder Stadtverwaltung.

Lösen Sie die Schrauben aus dem Rahmen, die zur Befestigung des Trinkflaschenhalters gedacht sind. Anschließend drehen Sie die Schrauben mit

dem Halter wieder fest. Sichern Sie die Pumpe, in dem Sie den Gummiring um die Pumpe legen.

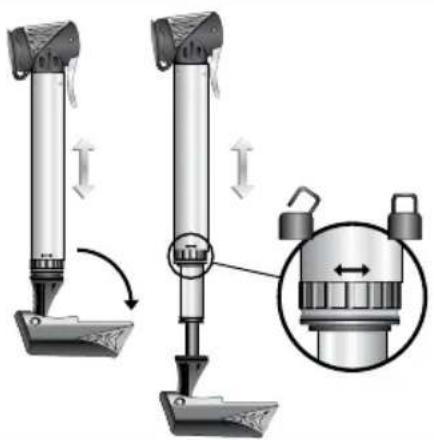

Bedienung der Umschaltfunktion:

Um den Schlauch möglichst Schnell aufzupumpen, entriegeln Sie die Teleskopfunktion der Pumpe, in dem Sie die Stellmuter nach links drehen.

Um den richtigen Luftdruck zu erzeugn,

drucken Sie die Pumpe zusammen und verriegeln die Teleskopfunktion der Pumpe, in dem Sie die Stellmutter nach rechts drehen. Den richtig Luftdruck für ihren Reifen finden Sie in der Regel auf der Reifenflanke.

Verwendung der PuMPe

oHne PuMPenschHlauch MIT ManoMeTer:

Aufpumpen von Reifen mit Schraderventil:

Steen Sie den Dualkopf mit der großen Öffnung auf das Ventil. Zum Arretieren klappen Sieitte den Hebel am Dualkopf nach oben.

Aufpumpen von Reifen mit Blitzventil:

Steen Sie den Dualkopf mit der kleinen Öffnung auf das Ventil. Zum Arretieren klappen Sieitte den Hebelsam Dualkopf nach oben.

Aufpumpen von Reifen mit Sklaverandventil:

Lösen Sie die Mutter des Ventils (C). Stecken Sie den Dualkopf mit der kleinen Öffnung auf das Ventil. Zum Arretieren klappen Sieitte den Hebel am Dualkopf nach oben.

Verwendung der PuMPe

MIT PuMPenschlauch MIT ManoMeTer:

Stecken Sie den Pumpenschlauch mit Manometer in die große Öffnung des Dualkopfs (1.). Zum Arretieren klappen Sieitte den Hebel am Dualkopf nach oben (2.).

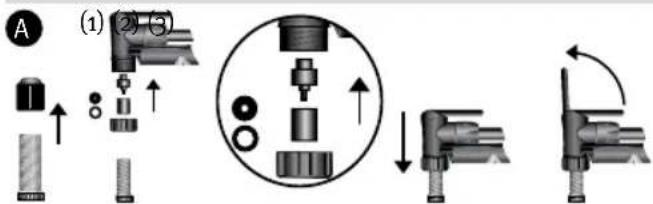

Aufpumpen von Reifen mit Schraderventil:

Öffnen Sie die Überwurfmutter des Pumpenkopfes. Stecken Sie Gummi und reversiblen Einsatz wie gezeigt ein (1) und schließen Sie die Mutter wieder. Stecken Sie den Pumpenkopf auf das Ventil (2). Zum Arretieren klappen Sie den Hebel (3) nach oben.

Aufpumpen von Reifen mit Blitzventil:

Öffnen Sie die Überwurfmutter des Pumpenkopfes. Stecken Sie Gummi und reversiblen Einsatz wie gezeigt ein (1) und schreiben Sie die Mutter wieder. Stecken Sie den Pumpenkopf auf das Ventil (2). Zum Arretieren klappen Sie den Hebel (3) nach oben.

Aufpumpen von Reifen mit Sklaverandventil:

Lösener die Mutter des Ventils (C). Dann gehen Sie so vor, wie für das Blitzventil beschrieben.
