BEDIENUNGSANLEITUNG DSW PRO 400 POLK

WICHTIGESICHERHEITSHINWEISE

VOR BEDIENUNG DER GERÄTE DURCHLESEN

1. Lesen Sie diese Anweisungen durch
2. Behalten Sie diese Anweisungen.
3. Beachten Sie alle Warnhinweise.
4. Folgen Sie allen Anleitungen.
5. Verwenden Sie diese Geräte nicht in der Höhe von Wasser.
6. Reinigen Sie sie nur mit einem trockenen Tuch
7. Blockieren Sie keine Luftungsoffnungen. Installieren Sie die Geräte entsprichend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmerzeugenden Geräten [einschließlich Verständern].
9. Sie durfen die Sicherheitsfunktion polarisierter oder geerdteter Stecker nicht außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, bzw eine dickor ist als die andere. Ein geordeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dicke Klinke oder der dritte Stift dienen ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, sollen den sie Steckdose durch einen Elektriker ersetzen setzen.
   Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere.
10. Vermeiden Sie, dass das Netzkabel belastet oder geknickt wird, vor allem bei Steckern, Zusatzsteckdosen, und beim Ausgang aus dem Gerät
11. Verwenden Sie ausschließlich vom Hersteller empfohlene Zusatzgeräte/Zubehor
12. Verwenden Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische, die von Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollen den Sie vorsichtigt sein, damit Wagen und Gerät nicht unkappen und Verletzungen verursachen.

WARNING: LISTEN CAREFULLY

1. Trennen Sie dieses Gerä bei Gewittern vom Netz, oder wenn es langere Zeit nicht benutzt wird.
2. Lassen Sie alle Wartungen von geschhalten Kundendiensttechnikern durchführen. Eine Wartung ist notwig, wenn das Gerat auf igendeine Weise beschadigt wurde, z.B. durch Schaden am Netzkabel oder -stacker, durch Verschüten von Flüssigkeiten, durch das Hinainfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.
3. WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringem, ist diese Gerät vor Regen oder Deutigkeit zu schlufen, und mit Flüssigkeit gefüllte Gefäße, wie Vasen, sollenn nicht auf dieser Gemät gerplatziert werden.
4. Um diesen Gerät vollständig vom Netz zu trennen, ziehen Sie das Netzkabel aus der Steckdose.
5. Der Hauptstecker des Netzkabels sollte stets in gutem Betriebszustand sein.

IMPORTANT INSTRUCTIONS DE SEGURIDATELEER ANTIES DE HACER FUNCIONAR EL EQUIPO

Vorsicht: Subwoofer sind schwer. Seien Sie beim Auspacken Ihr Subwooferrs vorsichtig.

Inhalt

1 Subwoofer
1 Fernbedienung
1 Bedienungsanleitung
1Netzkabel
1 Registierungskarte
4 Gummifüßchen

Inspizieren Sieitte den Subwoofer sorgfaltig. Verstandigen Sie Ihren Polk Audio-Fachhandler, falls Sie Schaden oder fehlende Teile bemerken. Bewahren Sie den Karton und das Verpackungsmaterial auf. Diese schutzten den Subwoofer bei einem etwaig notigen Versand am besten.

Zu Ihr System besteht ein separat vom Subwoofer verpacktes, abnehmbares Netzkabel. Stecken Sie die Buchse in den Anschluss an der Verstellerplatte und den Stecker in eine Steckdose (oder Steckdosenleiste), wobei Sie den Sicherheitsanweisungen auf der vorderen Innenumschlagsside eines Handbuch's folgen müssen. Es wird nicht empfohlen, das Netzkabel des Subwoofer's an den Schaltausgang Ihres Receivers anzuschlieben.

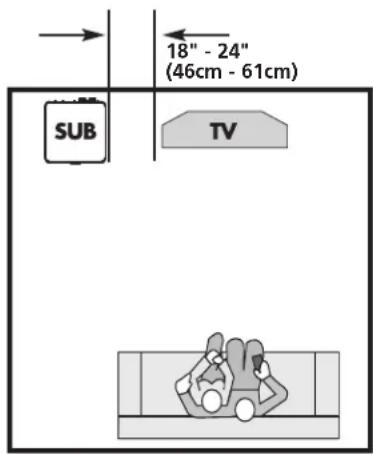

PLATZIERUNG DES SUBWOOFERS IN EINEM RAUM

Ihr Subwoofer der DSWPro-Serie ist magnetisch abgeschirmt und kann in der Höhe von Videomonitoren aufgestellt werden. (LCD-, DLP- und Plasma-Fernseher werden durch Magnetfelder nicht beeinträchtigt.) Lassen Sie zwischen ihrem Subwoofer und einem Röhrenfernseher mindestens 46 cm Abstand, aber wenn Sie Bildverzer-rungen oder Farbfehlher bemerken, sollen den Subwoofer sofort weiter weg vom Fernseher aufstellen.

Die Funktion Polk Room Optimizer (PRO™) erhögt die Aufstellung Ihres Subwoofer an einer beliebigen Stelle im Raum, ohne Beeinträchtigung der Leistung. Stellen Sie ihren Subwoofer bei der Platzierung im Raum immer mit den Füssen nach unter auf. Vermeiden Sie, falls möglich, die Aufstellung des Subwoofernsiben einer offen Tür.

Wir empfehlen, den Subwoofer an verschiedene Stellen im Raum aufzustellen, um die Stelle zu finden, die bei ihrem Hörverhalten die Beste Soundqualität bietet.

Die Funktion wird die Leistung Ihres Subwooferns an die jeweilige Stelle m Raum anpassen. Wahlen Sie eine der vier Tasten auf der Fernbedierung Ihres Subwooferns, die auf die Platierung des Subwooferns im Raum verweist. (Details hierzu finden Sie unter „Polk Room Optimizer".)

Weitere Informationen über die Platierung von Subwoofern finden Sie unter www.polkaudio.com/education/article.php?id=20.

Fußchen/Teppich-Spikes

Subwoofer der DSWPRO-Serie haben abnehmbare Füßchen. Der Schaft jeder Füßchens dient auch als Teppich-Spike zur Aufstellung des Subwoofers auf einem Teppichboden.

Um die konischen Füßchen von den Teppich-Spikes abzunehmen, halten Sie das Füßchen fest und drehen es im Uhrzeigersinn und nach oben. Drei volle Umdrehungen sollen ausreichen, dass Sie ihre Fingerspitzen unter das Füßchen stecken und es vom Spike abziehen können.

PLATZIERUNG DES SUBWOOFERS IN EINER SCHRANKWAND

Subwoofer der DSWpro-Serie haben abnehmbare Füßchen, so dass Sie den Subwoofer in einer Schrankwand platzieren und damit dessen Treiber in den Raum hinein aussichten konnen.

Hinweis: Wenn der Subwoofer in einer Schrankwand platziert wird und dessen Treiber in den Raum hinein ausgerichtet ist, Funktioniert eventuell die Fernbedienung nicht mehr. In thisem Fall kann die Fernbedienung erst nach Einsatz eines IR-Zwischenverstärkers mit dem Subwoofer kommunizieren.

Abmessungen (nach unten abstrahlend)

DSWPRO:133/4Zollx133/4Zollx145/8Zoll(BxT×H) (34.9cmx34.9cmx37.2cm)

DSWPRO500: 15 1/2 Zoll x 15 1/2 Zoll x 16 1/8 Zoll (B x T x H) (39,4 cm x 39,4 cm x 41,0 cm)

DSWPRO600: 16 1/2 Zoll x 15 1/2 Zoll x 18 5/8 Zoll (B x T x H) (41,9 cm x 41,9 cm x 43,5 cm)

Abmessungen (nach vorn abstrahlend) (Höhe mit Gummifüßen-Einsätzen)

DSWPRO400:133/4Zollx13Zollx157/8Zoll(BxTxH) (34,9cmx33,0cmx40,3cm)

DSWPRO500:151/2Zollx141/2Zollx175/8Zoll(BxTxH) (39,4cmx36,8cmx44,8cm)

DSWPRO600:16 1/2 Zoll x 15 1/2 Zoll x 18 5/8 Zoll (B x T x H) (41,9 cm x 39,4 cm x 47,3 cm)

Hinweis: Der optionsale Grill (separatehaltlich) fuhrt zu einer großeren Tiefe.

Anleitung zur Platzierung des Subwoofer in einer Schrankwand:

1. Legen Sie den Subwoofer auf seine Seite, wobei das Logo auf Sie ausgerichtet sein muss.
2. Schrauben Sie die Füßchen auf der Unterseite des Subwooferers ab.
3. Bringen Sie die Füßchen wieder in den Einschraubgewinden an der Verständereite an. Drücken Sie die Gummieinsätze in die Unterseite der Füßchen.
4. Drehen Sie den Subwoofer und stellen Sie ihn wieder auf die Füßchen. Platzierten Sie den Subwoofer in der Schrankwand, so dass der Treiber auf den Raum ausgerichtet ist.

Hinweis: Sie erhalten Lautsprachgrills für Subwoofer der DSWPro-Serie bei ihrem autorisierten Polk Audio-Fachhändler oder bei www.polkaudio.com.

NETZANSCHLUSS UND AUTOMATISCHE EIN/AUS-SCHALTUNG

Spannungs-Umschalter

Subwoofer der DSWPro-Serie verfügen entweder über einen Spannungs-Umschalter oder einen automatischen Sensor.

DSWPro400 Automatischer Sensor

DSWPRO500 Wahlbar

DSWPRO600 Wahlbar

WARNING: Die korrekte Spannung für Ihr Land wurde werkseitig eingestellt. Verwenden Sie nur die für Ihr Land festgelegte Spannung. Eine falsche Einstellung kann den Subwoofer beschädigen.

Netzschalter

Schalten Sie den Strom mit dem Schalter AC MAIN ein/aus.

Standby/Auto/On-Schalter

Der Subwoofer der DSWPRO-Serie verwendet einen Netzschalter mit 3 Positionen, der den Betriebsmodus wählt. Die drei Optionen sind: Standby, Auto und On.

Standby

Wenn der Schalter sich in dieser Position befindet, schaltet sich der Subwoofer nur ein (wird aktiv), wenn der Benutzer die Netztaste auf der Fernbedienung drückt. Danach bleibt der Subwoofer aktiv, ganz gleich, ob ein Audiosignal vorhanden ist.

Auto

In der Position „Auto" schaltet sich der Subwoofer automatisch an, wenn ein Audiosignal entdeckt wird; die LED auf der Rückseite leuchtet dann grün. Wir empfehlen die Einstellung „Auto", wenn Ihr Subwoofer immer am Netz ist(d.h. wenn er an eine Steckdose angeschlossen ist). Wenn kein Signal vorhanden ist, besteht der Subwoofer nach 15 Minuten in einen Wartemodus über, und die LED wird gelb.

On

In this Modus ist der Subwoofer immer an und aktiv. Die LED auf der Rückseite des Subwoofoers ist grün. Diese Modus eignet sich am besten, wenn der Subwoofer an eine Steckerleiste angeschlossen ist. Man kann dann den Subwoofer nicht mit der Fernbedienung ausschalten.

Hinweis: Wenn Sie ihren Subwoofer länger Zeit nicht benutzen, etwa während des Urlaubs, sollen den Sie eventuell den Stecker hersausziehen oder den Schalter AC MAIN ausschalten.

LED-Farben und der Strom-Modus:

Grün: Voll aktiv

Gelb: Standby

Rot: Schutz

WICHTIGER HINWEIS: VERWENDEN SIE NUR EINE DIESER OPTIONEN. KOMBINIEREN SIE NIE DIE ANSCHLUSSPTIONEN.

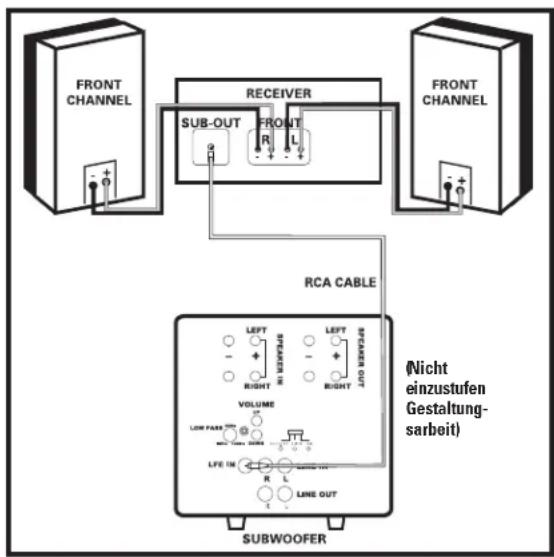

OPTION #1 Receiver mit Subwoofer-Ausgang {,SUB OUT"—die hαufigste Anschlussmethode für Dolby Digital und DTS^® Receiver.

• Verbinden Sie mit einem einzelnen RCA-Kabel den „SUB OUT" Ihrches Receivers mit dem LFE-Eingang am Subwoofer. Diese Anschlussmethode umgeht den internen Filter des Subwoofer und verwendet den eingebauten Filter des Receivers. Stellen Sie keine weiteren Verbindungen her. Verwenden Sie für die Verbindung zum Subwoofer keine Lautsprecherkabel.
• Schließen Sie alle weiteren Lautsprecher direkt an den Receiver an. Stellen Sie die Lautsprecherkonfiguration Ihres Receivers folgendermaBen ein: Vordere Lautsprecher = SMALL (Klein) Center- und Surround-Lautsprecher = SMALL (Klein) Subwoofer = ON, YES oder PRESENT (An, Ja oder Vorhanden)
• Je nach der Basseistung ihrer vorderen Laufsprecher stellen Sie die Crossover-Frequency am Receiver auf 80Hz für Turm- und Regallatsprecher (mit einem Tieftoner von mindestens 13,3cm Durchmesser) und auf 100 - 120Hz für Satellitenlautsprecher ein. Anweisungen finden Sie im Benutzerhandbuch Ihres Receivers.

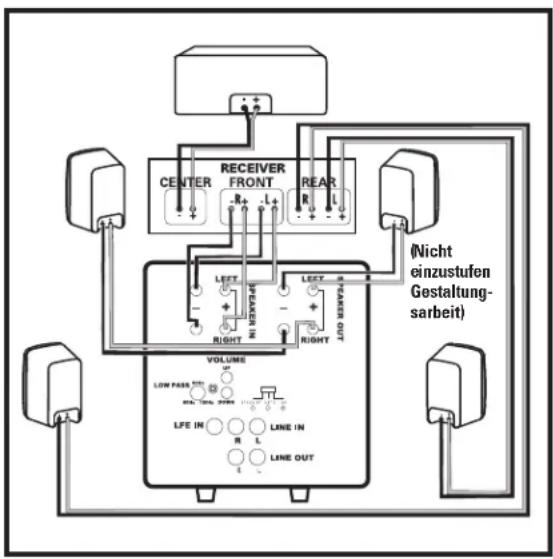

OPTION #2 Zweikanal- oder Dolby Pro Logic® Receiver ohne SUB OUT

Verwenden Sie zweiadrige Lautsprecherkabel mit 16 Gauge oder dicker. Ihr Polk-Fachhändler kann Ohnen die richtigen Kabel empfehlen.

Hinweis: Verwenden Sie in dieser Konfiguration weder den Line-noch den LFE-Eingang.

• Verbinden Sie mit Lautspracherkabeln die linken und rechten vorderen Lautspracherausgänge an Ihrm Receiver mit den Lautsprachereingangen am Subwoofer (Details finden Sie in „Anschlüsse mit Anschlussterminals/ Lautspracherkabeln herstellen").
• Verbinden Sie dann die linken und rechten vorderen Lautspricher mit Lautspracherkabeln mit den Lautspracherausgängen am Subwoofer.
• Schließen Sie den Center-Kanal-Lautsprecher direkt an den Center-Kanal-Ausgang des Receivers an.
• Schließen Sie die hinteren Surround-Satellitenlautsprecher direkt an die hinteren oder Surround-Kanal-Ausganghehres Receivers an.

• Stellen Sie die Lautspracherkconfiguration Ihres Receivers folgendermaßen ein:

Vordere Lautsprecher = LARGE (Groß)

Subwoofer = OFF (Aus) oder NO (Nein)

Center- und Surround-Lautsprecher = SMALL (Klein)

Anschlüsse mit Anschlusterminals/Lautsprecherkabeln herstellen

Eines der Anschlussterminals an der Rückseite des Subwoofoers ist rot (+), das andere schwarz (-). Sie müssen den Draht vom roten (+) Terminal an Ihrem Receiver mit dem roten (+) Terminal an Ihrem Subwoofer und den Draht vom schwarzen (-) Terminal an Ihrem Receiver mit dem schwarzen (-) Terminal an Ihrem Subwoofer verbinden. Das Lautspracherkabel hat Markierungen (wie Farbkodierung, Rippung oder Beschriftung) auf einem der beiden Leiter, um den korrekten Anschluss zu gewährleisten.

Hinweis: Wenn Ihr Subwoofer nicht viel Bassleistung bringt, hängt das wahrscheinlich vom falschen Anschluss eines der beiden Laufsprecherkabel ab. Überprüfen Sie die korrekte Polung an allen Anschlüssen.

Ziehen Sie 12 mm Isolierung am Ende der beiden Leiter ab, um den blanken Draht freizulegen. Verdrehen Sie den blanken Draht, um zwei nicht zerfaserte Stränge zu bilden (einen an jedem Ende).

Lösen Sie die Sechskantmuttern der Anschlusterminals um mehrere Umdre-hungen. Führren Sie den blanken Draht ein, wobei Sie darauf aufchten müssen, dass die Drahtenden einander nicht berühren, da dies einen Kurzschluss erzeugen und ein Abschalten oder eine Fehlfunktion des Receivers verursachen können.

Nachdem das Kabel in das Anschlussterminal eingeführt ist, drehen Sie die Sechskantmutter im Uhrzeigersinn fest.

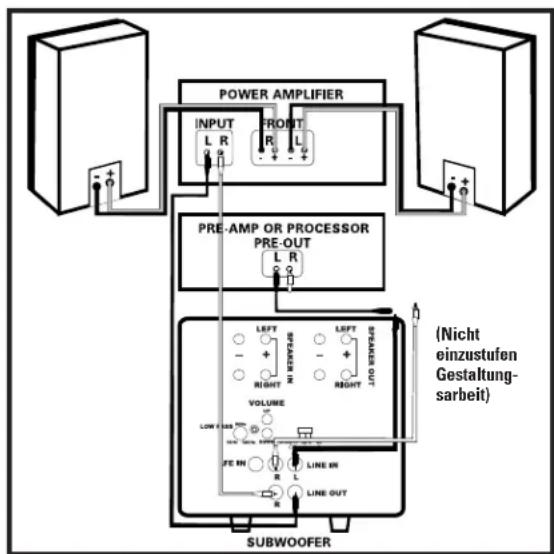

OPTION #3 Receiver mit (ungefilterten) Vollbereichsausgangen links und rechts (Pre Out). Dies ist die am weniger verwendete Methode.

• Verbinden Sie den linken und rechten Vorverstärkerausgang an Ihrm Receiver mit dem linken und rechten LINE LEVEL-Eingang des Subwoofer. Verwenden Sie keine Lautsprecherkabel.
• Verbinden Sie den linken und rechten LINE LEVEL-Ausgang mit dem linken und rechten Eingang am Endverträger.
• Stellen Sie Ihrten Receiver folgendermaßen ein: Vordere Laatsprecher = LARGE (Groß) Subwoofer = OFF (Aus) oder NO (Nein)

EINSTELLUNG IHRES SUBWOOFERS

Hinweis: Wenn Sie ihren Subwoofer zum ersten Mal einrichten, müssen Sie wahrscheinlich mehrmals Modifizierungen vornehmen, um den gewünschten Sound zu erhalten.

Denken Sie daran, den AC MAIN-Schalter einzuschalten.

URSPRÜNGLICHE EINSTELLUNGEN

Ihr Aktiv-Subwoofer bietet eine Reihe von Einstellungen. Die ursprünglichen Einstellungen lauten:

Phase:0
Lautstärke: 50% (20, auf einer Skala von 0-40)
- Pro-Einstellung: Mitte des Raums

Die für Sie idealen Einstellungen hangen von der Subwoofer-Platzierung, ihren Geräten und ihrer personlichen Geschmack ab. Wenn Sie sich mit den Einstellungen vertraut gemacht haben, können Sie mit anderen Optionen experimentieren, um die Beste Methode für Ihr System zu finden. Sie finden einen informativen Antikel über Subwoofer-Positionierung und -Einstellung im Bereich „Setup" unter: www.polkaudio.com/education/article.php?id=19.

POLK ROOM OPTIMIZER (PRO)

Die Leistung Ihres Subwoofoers wird von dessen Platzierung im Raum beeinflusst. Die Subwoofer der DSWPro-Serie verfügen über die Funktion Polk Room Optimizer (PRO)—vier Tasten mit Voreinstellungen für die Raum-Equalizer-Funktion, die die Leistung Ihres Subwoofoers für typische Aufstellungsoptionen optimieren: „cabinet" (Schrankwand), „corner" (Ecke), „mid-wall" (Mitte der Wand) und „mid-room" (Mitte des Raums).

Die Leistung eines traditionellen Subwoofoers wird von seiner Platziierung im Raum beinfusst. Die Funktion Polk Room Optimizer (R) erfolgt es Hinnen, ihren Subwoofer der DSWro-Serie an einer beliebigen Stelle im Horraum zu platzieren. Auf der Grundlage der vier am halten verwendeten Platziierungen maximiert pro für Sie die Soundqualität und glättet die Basswiedergabe einer bestimmen räumlichen Platziierung. Sie wahlen einfach die gewünschte Position und die entsprechende Taste auf der Fermbedienung Ihres Subwoofoers.

FEINEINSTELLUNG IHRES SUBWOOFERS

• Lautstärke: Stellen Sie diese auf der Basis einer Vielzahl von CD- und Videoquellen ein. Stellen Sie sie so ein, dass Sie einen tiefen, starken Bass erhalten, aber ohne ein Drohnen.
• Tiefpassfilter-Regler HINWEIS: Diese Regler Funktioniert nicht, wenn der Subwoofer mit Option 1 (LFE-Eingang) angeschlossen wurde. Diese Regler befindet sich an der Rückseite des Verstärkers und stellt den Frequenzbereich des Subwoofer's ein. Wenn Sie keinere Hauptlautsprecher verwenden, bietet der obere durch den Regler abgedeckte Bereich wahrscheinlich die besten Ergebnisse. Bei größeren Lautsprechern klingt der untere durch den Regler abgedeckte Bereich wahrscheinlich am besten, aber Sie sollen das stets selbst entscheiden. Wenn Mannerstimmen „dunn" klingen, drehen Sie diesen Regler auf, bis die Stimme voll, aber nicht drohnend klingt. Wenn Mannerstimmen zu „dick" klingen, drehen Sie den Regler nach unten, bis die Stimme natürlich klingt.
• 4-Tasten-Phasenregelung (Einstellungen 0, 90, 180 und 270 Grad): Diese Regler ermöglicht einen nahtloseren Übergang vom Subwoofer zu den Hauptlautsprechem. Setzen Sie sich in ihrer bevorzugten Hörposition hin. Verwendten Sie die Fernbedienung des Subwooferers und spielen Sie Musik (keinen Film) mit wechselnden Bassläufen. Wir empfehlen Jazz oder Country-Music. Hörren Sie jetzt genauhin, an welchem Punkt der Übergang vom Subwoofer zu ihren Hauptlautsprechem staatfindet. Dies ist der Crossover-Punkt, der unterhalb der Frequenz einer Mannerstimme liegen sollente. Die Phaseneinstellung, die beim Crossover (Übergangspunkt) des Subwooferers lauter oder voller klingt, ist die optimale. Wenn Sie nach dem Test aller vier möglichen Phaseneinstellungen keinen Unterschied horen konnen, setzen Sie die Einstellung auf „0.”

DSWPRO-FERNBEDIENUNG

Die Subwoofer der DSW_PRO -Serie verfugen über eine Fernbedienung in Gröbe einer Kreditkarte. Alle Befehle werden per Infrarot an den Subwoofer gesendet. Der IR-Empfänger befindet sich an der Vorderseite des Subwoofers, wenn sich dieser in der nach unter abstrahlenden Konfiguration befindet.

Die Fernbedienung verfügbar über folgende Funktionen:

Ein/Aus
Lautstärke ,Volume
4-Tasten-Phasenregelung (Einstellungen 0,90,180 und
4-Voreinstellungstasten fur Polk Room Optimizer (PROTM)
Stummschaltung (,Mute")
Die Nacht-Funktion (,Night" ) ermöglich es Ihnen, Tiefbassdetails bei niedrigerer Lautstärke zu horen. Wenn Sie die Lautstärke auf 30 eingestellt haben und "night" drücken, wird die Lautstärke um 50% reduziert, in thisem Fall also auf 15. Wenn Sie ,night" erneut drucken, wird die ursprüngliche Lautstärke wieder hergestellt. Wenn Sie ,volume+ (oder ,volume-) drucken, steigt (oder sinkt) die Lautstärke allmählich auf nomale Weise, und der

Subwoofer verlasset den „night“-Modus. Zudem leuchtet die LED weniger hell, wenn sich der Subwoofer im „night“-Modus befindet.

• Die reset-Taste stellt die werkseitigen Voreinstellungen des Subwoofoers wieder her. Halten Sie sie zwei (2) Sekunden lang gedrückt.
  -LED" schaltet die LED an/aus. Der Veränderter bleibt aktiv.

Wichtig: Um die Fernbedienung zum ersten Mal zu verwenden, müssen Sie den Plastikstreifen halten.

WAS IST DIESES BLINKENDE BLAUE LIGHT?

Hinter dem Logo auf der Vorderseite des Subwoofoers befindet sich eine blaue LED. Dieses blaue Licht blinkt, wenn Sie eine Taste auf der Fernbedienung des Subwoofoers drücken. Das Licht zeigt an, dass der Subwoofer den Befehl erhalten hat und die gewährte Funktion aktiviert. Die folgende Tabelle beschreibt die Funktion der jeweiligen Taste und die Reaktion der LED:

Ein/Aus-Taste Die LED leuchtet auf, wenn der Strom eingeschaltet ist,doch bei ausgeschalteten Strom bleibt sie dunkel.(Sie kon-nen die LED auch durch Drücken der Taste „LED“ auf derFernbedienung ausschalten.)
„Volume“	Die LED blinkt einen zweistelligen Code für die Lautstär-keeinstellung von 0 bis 40. Wenn beispelsweise dieLautstärke 28 ist, blinking die LED zweimal lang auf,gefolggt von acht kurzen Signalen.
„Mute“ W	enn „mute“ gewählt ist, blinkt die LED langsam auf.
Phase	0 Grad – 1 Blinksignal; 90 Grad – 2 Signale;180 Grad – 3 Signale; 270 Grad – 4 Signale.
Nacht („Night“) Die LED leuchtet weniger hell, die Lautstärke istum 50% reduziert.
Pro-Vorein. cabinet – 1 Blinksignal; corner – 2 Signale;mids-wall – 3 Signale; mid-room– 4 Signale.
„Reset“ Die LED blinkt 4 mal auf.
LED Schaltet LED ein/aus. Der V	erstärker bleibt aktiv.

LAUTSTÄRKEEINSTELLUNGEN

Blaue LED-Anzeige

Lautstärke Lange Signale Kurze Signale
40 40
39 39
38	3	8
37 37
36	3	6
35 35
34 34
33 33
32	3	2
31 31
30 30
29 29
28 28
27 27
26 26
25 25
24 24
23 23
22 22
21 21
20 20
19 19
18 18
17 17
16 16
15 15
14 14
13 13
12 12
11 11
10 10
9	0	9
8	0	8
7	0	7
6	0	6
5	0	5
4 0 4
3	0	3
2	0	2
1	0	1
0	0	0

PROBLEMLOSUNG

Kein Sound aus dem Subwoofer Wenn der Anschluss „SUB OUT" zu LFE verfügbar wurde, prüfen Sie, ob am Receiver Subwoofer=YES einge-stellt ist. Wenn der Anschluss über Lautspracherkabel erfolgte, prüfen Sie die Polung der Kabel.

Subwoofer klingt nicht richtig. Verstellen Sie die Lautstärke, den Tiefpassfilter, die Phase und die PRO-Funktion.

Der Subwoofer brummt. Es konnte Interferenz von einer Kabelfernsehleitung vorliegen. Trennen Sie die Kabelfernsehleitung vom Kabelanschlusskasten und horen Sie, ob das Brummen aufhört. Ein leises Brummen ist normal.

Subwoofer hat keinen Strom. Ist der Schalter AC MAIN eingeschaltet? Prüfen Sie die Steckdose, und testen Sie nach dem Ausstecken des Subwoofer-Kabels die Sicherung. Die Sicherung befindet sich unterhalb der Netzbuchse. Auf der Rückseite sind der Typ und die Leistung der Sicherung angegeben.

Fernbedienung funktioniert nicht. Entfern den Plastikstreifen, um die Batterie der Fernbedienung zu aktivieren, oder ersetzen Sie die Batterie. Stellen Sie sicher, dass der IR-Sensor nicht blockiert ist.

Netz-LED ist rot. Trennen Sie das Netzkabel des Subwoofoers 15 Minuten vom Strom, und stecken Sie es dann wieder ein.

TECHNISCHER KUNDENDIENST UND SERVICE

Wenn Sie Probleme haben, nachdem Sie den Anschlussanweisungen gefolgt sind, sollenn Sie alle Kabelverbindungen nochmals prufen. Wenn Sie ein Problem am Subwoofer feststellen, kontaktieren Sieitte ihren autorisierten Polk Audio-Fachhändler, von dem Sieihn gekauft haben, oder rufen den Kundendienst von Polk Audio an: 1-800-377-7655 (nur aus den USA und Kanada), [phone], 9-18 Uhr Ostkünstenzheit, Mo-Fr.

Sie erreichen uns auch per E-Mail unter: [e-mail]. Detailliertere Anschlussinformationen und Aktualisierungen der Dokumentation finden Sie unter: www.polkaudio.com.

Technische Daten finden Sie auf den DSWPro-Webteiten. Gehen Sie zu www.polkaudio.com.

LEISTUNGSWERTE

Modell Versandgewicht Leistung
DSWPRO400 15,7 kg		100V-240V-50/60 Hz 160W
DSWPRO500	21,1 kg	100V-120V-/220V-240V-50/60 Hz 160W
DSWPRO600	22,8 kg	100V-120V-/220V-240V-50/60 Hz 200W
