LC 356VB - Elektrischer Rasenmäher HUSQVARNA - Kostenlose Bedienungsanleitung

Produkttyp	Elektrorasenmäher
Marke	Husqvarna
Modell	LC 356VB
Schnittbreite	46 cm
Schnitthöhe	Zentral verstellbar, mehrere Positionen
Stromversorgung	Netzstrom (230 V)
Motorleistung	1200 W
Messertyp	Stahl, rotierend
Fassungsvermögen des Grasfangkorbs	50 L
Schnittfunktionen	Heckauswurf, Mulchen, Seitenauswurf
Höhenverstellung	Hebel an jedem Rad
Antrieb	Manuell (Schieben)
Gewicht	25 kg
Sicherheit	Messerbremse, automatischer Motorstopp, Spritzschutz
Wartung	Reinigung nach jedem Gebrauch, regelmäßiges Schärfen des Messers, Kontrolle von Schrauben und Muttern
Reinigung	Gehäusereinigungssystem mit Wasseranschluss
Ersatzteile verfügbar	Messer, Riemen, Filter, Zündkerzen (für Benzinversion), Grasfangkorb
Reparierbarkeit	Reparaturfähigkeitsindex von 7,5/10 (Schätzung)

Häufig gestellte Fragen - LC 356VB HUSQVARNA

Wie starte ich den Husqvarna LC 356VB Rasenmäher?

Schließen Sie den Mäher an eine Steckdose an, drücken Sie den Sicherheitsknopf und ziehen Sie dann den Kupplungsbügel, um das Messer in Rotation zu versetzen. Details entnehmen Sie bitte dem Handbuch.

Welches Öl für den Motor verwenden?

Bei einem Elektrorasenmäher gibt es kein Motoröl. Verwenden Sie bei Bedarf nur Öl für bewegliche Teile, befolgen Sie jedoch die Anweisungen des Herstellers.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den Hebel an jedem Rad. Drücken Sie den Hebel gegen das Rad und wählen Sie die gewünschte Höhe. Stellen Sie sicher, dass alle Räder auf die gleiche Höhe eingestellt sind, um einen gleichmäßigen Schnitt zu erzielen.

Was tun, wenn der Mäher das Gras nicht gut aufnimmt?

Überprüfen Sie, ob der Grasfangkorb voll oder verstopft ist. Reinigen Sie das Gehäuse und den Auswurfschacht. Stellen Sie sicher, dass das Messer gut geschärft ist und die Schnitthöhe dem Gras angepasst ist.

Wie reinige ich den Mäher nach dem Gebrauch?

Trennen Sie das Gerät vom Netz. Nutzen Sie das integrierte Reinigungssystem, indem Sie einen Wasserschlauch an die vorgesehene Halterung anschließen. Drehen Sie das Wasser auf, starten Sie den Motor für einige Sekunden, schalten Sie ihn dann aus und drehen Sie das Wasser ab. Trocknen Sie den Mäher vor dem Verstauen.

Was ist die Schnittbreite des LC 356VB?

Die Schnittbreite beträgt etwa 46 cm, was ein effizientes Mähen von mittelgroßen Rasenflächen ermöglicht.

Kann ich den Mäher an einem Hang verwenden?

Ja, aber überschreiten Sie aus Sicherheits- und Motorschmierungsgründen keine Neigung von 15°. Mähen Sie immer quer zum Hang, niemals von oben nach unten.

Wie tausche ich das Messer aus?

Trennen Sie den Mäher vom Netz, tragen Sie Schutzhandschuhe. Entfernen Sie die mittlere Schraube (Anzugsmoment 49-60 Nm), wechseln Sie das Messer und ziehen Sie es richtig fest. Es wird empfohlen, das Messer einmal pro Saison von einem Fachmann schärfen zu lassen.

Was tun, wenn der Mäher ungewöhnlich vibriert?

Stoppen Sie die Maschine sofort und trennen Sie sie vom Netz. Überprüfen Sie den Zustand des Messers: Es kann unausgewuchtet, beschädigt oder falsch befestigt sein. Ersetzen Sie es gegebenenfalls.

Wo finde ich Ersatzteile für den LC 356VB?

Ersatzteile (Messer, Riemen, Taschen usw.) sind bei autorisierten Husqvarna-Händlern oder auf der offiziellen Website erhältlich. Verwenden Sie die Modellnummer, um das genaue Teil zu finden.

BEDIENUNGSANLEITUNG LC 356VB HUSQVARNA

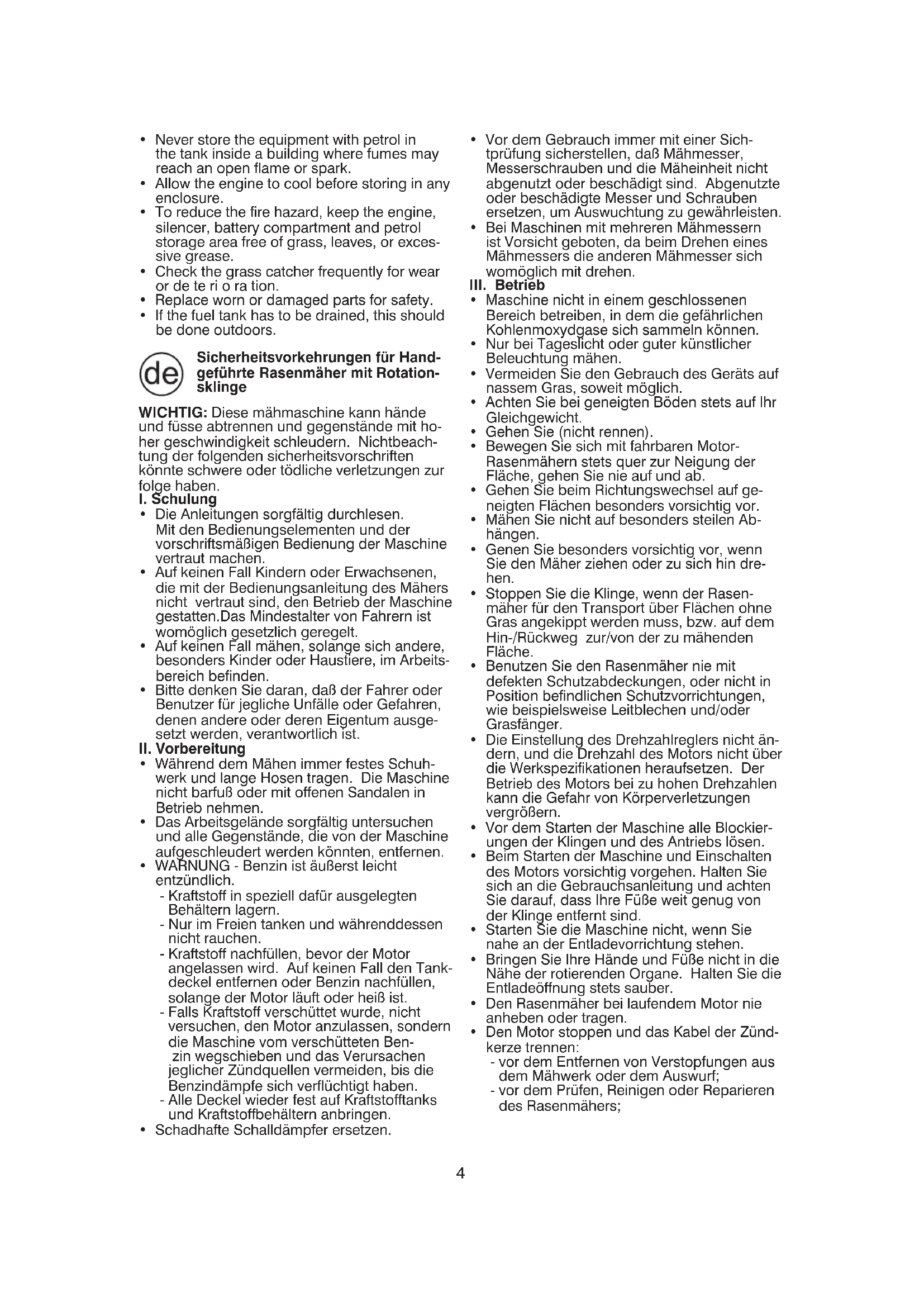

Sicherheitsvorkehrungen für handgeführte Rasenmäher mit Rotationsklinge

WICHTIG: Diese Maschine kann Hände und Füße abtrennen und Gegenstände mit hoher Geschwindigkeit wegschleudern. Die Nichtbeachtung der folgenden Sicherheitsvorschriften könnte schwere oder tödliche Verletzungen zur Folge haben.

I. Schulung

Die Anleitungen sorgfältig durchlesen. Mit den Bedienungselementen und der vorschriftsmäßigen Bedienung der Maschine vertraut machen. - Auf keinen Fall Kindern oder Erwachsenen, die mit der Bedienungsanleitung des Mähers nicht vertraut sind, den Betrieb der Maschine gestatten. Das Mindestalter von Fahrern ist möglicherweise gesetzlich geregelt. - Auf keinen Fall mähen, solange sich andere, besonders Kinder oder Haustiere, im Arbeitsbereich befinden. Bitte denken Sie daran, dass der Fahrer oder Benutzer für jegliche Unfälle oder Gefahren, denen andere oder deren Eigentum ausgesetzt werden, verantwortlich ist.

II. Vorbereitung

• Während des Mähens immer festes Schuhwerk und lange Hosen tragen. Die Maschine nicht barfuß oder mit offenen Sandalen betreiben. Das Arbeitsgelände sorgfältig untersuchen und alle Gegenstände, die von der Maschine aufgeschleudert werden könnten, entfernen.
• WARNUNG - Benzin ist äußerst leicht entzündlich.
• Kraftstoff in speziell dafür ausgelegten Behältern lagern.
• Nur im Freien tanken und währenddessen nicht rauchen. Kraftstoff nachfüllen, bevor der Motor angelassen wird. Auf keinen Fall den Tankdeckel entfernen oder Benzin nachfüllen, solange der Motor läuft oder heiß ist.
• Falls Kraftstoff verschüttet wurde, nicht versuchen, den Motor anzulassen, sondern die Maschine vom verschütteten Benzin wegschieben und das Verursachen jeglicher Zündquellen vermeiden, bis die Benzindämpfe sich verflüchtigt haben.
• Alle Deckel wieder fest auf Kraftstofftanks und Kraftstoffbehältern anbringen.

Schadhafte Schalldämpfer ersetzen.

Vor dem Gebrauch immer mit einer Sichtprüfung sicherstellen, dass Mähmesser, Messerschrauben und die Mähseinheit nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer und Schrauben ersetzen, um Auswuchtung zu gewährleisten. - Bei Maschinen mit mehreren Mähmessern ist Vorsicht geboten, da beim Drehen eines Mähmessers die anderen Mähmesser sich möglicherweise mitdrehen.

III. Betrieb

• Maschine nicht in einem geschlossenen Bereich betreiben, in dem sich die gefährlichen Kohlenmonoxidgase sammeln können.
• Nur bei Tageslicht oder guter künstlicher Beleuchtung mähen.
• Vermeiden Sie den Gebrauch des Geräts auf nassem Gras, soweit möglich.
• Achten Sie bei geneigtem Boden stets auf Ihr Gleichgewicht. Gehen Sie (nicht rennen).
• Bewegen Sie sich mit fahrbaren Motor-Rasenmähern stets quer zur Neigung der Fläche, gehen Sie nie auf und ab.
• Gehen Sie beim Richtungswechsel auf geneigten Flächen entsprechend vorsichtig vor.
• Mähen Sie nicht auf besonders steilen Abhängen.
• Gehen Sie besonders vorsichtig vor, wenn Sie den Mäher ziehen oder zu sich hin drehen.
• Stoppen Sie die Klinge, wenn der Rasenmäher für den Transport über Flächen ohne Gras angekippt werden muss, bzw. auf dem Hin-/Rückweg zur/von der zu mähenden Fläche.
• Benutzen Sie den Rasenmäher nie mit defekten Schutzabdeckungen oder nicht in Position befindlichen Schutzvorrichtungen, wie beispielsweise Leitblechen und/oder Grasfänger. Die Einstellung des Drehzahlreglers nicht ändern und die Drehzahl des Motors nicht über die Werkspezifikationen heraufsetzen. Der Betrieb des Motors bei zu hohen Drehzahlen kann die Gefahr von Körperverletzungen vergrößern. Vor dem Starten der Maschine alle Blockierungen der Klingen und des Antriebs lösen.
• Beim Starten der Maschine und Einschalten des Motors vorsichtig vorgehen. Halten Sie sich an die Gebrauchsanleitung und achten Sie darauf, dass Ihre Füße weit genug von der Klinge entfernt sind.
• Starten Sie die Maschine nicht, wenn Sie nahe an der Entladevorrichtung stehen.
• Bringen Sie Ihre Hände und Füße nicht in die Nähe der rotierenden Organe. Halten Sie die Entladeöffnung stets sauber.
• Den Rasenmäher bei laufendem Motor nie anheben oder tragen.
• Den Motor stoppen und das Kabel der Zündkerze trennen:
• vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf;
• vor dem Prüfen, Reinigen oder Reparieren des Rasenmähers;
• nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;
• falls die Maschine anfangen sollte, ungewöhnlich zu vibrieren (sofort prüfen).

Den Motor stoppen:

• immer wenn Sie den Mäher zurücklassen;
• vor dem Auftanken.

Die Drosselklappe während des Auslaufens des Motors schließen und, falls der Motor mit einem Absperrventil ausgestattet ist, dieses bei Beendigung der Mäharbeiten schließen.

WARNUNG: ES BESTEHT VERLETZUNGSGEFAHR FÜR KINDER DURCH DIESE MASCHINE. Die US-amerikanische Akademie für Kinderärzte (American Academy of Pediatrics) empfiehlt für Kinder ein Mindestalter von 12 Jahren für den Betrieb eines normalen Rasenmähers und ein Mindestalter von 16 Jahren für den Betrieb eines Aufsitzmähers.

• Beim Be- und Entladen dieser Maschine darf der empfohlene maximale Neigungswinkel für den Betrieb von 15° nicht überschritten werden.
• Für den Betrieb dieser Maschine ist die geeignete persönliche Schutzkleidung einschließlich (Mindestanforderung) festes Schuhwerk, Schutzbrille und Gehörschutz zu tragen. Betreiben Sie den Rasenmäher niemals mit offenem Schuhwerk wie Sandalen usw. Die in diesem Handbuch angegebenen Vibrationspegel sind nicht für Arbeiter angepasst, die Vibrationen ausgesetzt sind. Arbeitgeber sollen den 8-stündigen Äquivalentwert für die Aussetzung von Mitarbeitern (Aw) berechnen und die Aussetzung ihrer Mitarbeiter entsprechend begrenzen. Bitte informieren Sie stets eine andere Person, dass Sie im Freien mähen werden.

IV. Wartung und Lagerung

• Darauf achten, dass alle Muttern, Bolzen und Schrauben fest angezogen sind, um zu gewährleisten, dass die Maschine für den Betrieb sicher ist. Die Maschine auf keinen Fall mit Benzin im Tank in einem Gebäude lagern, in dem die Benzindämpfe ein offenes Feuer oder einen Funken erreichen könnten.
• Den Motor abkühlen lassen, bevor er in einem geschlossenen Raum gelagert wird. Um die Feuergefahr herabzusetzen, den Motor, den Schalldämpfer, den Batteriekasten und das Kraftstofflager von Gras, Laub und übermäßigem Schmierfett freihalten.
• Den Grasfänger auf Abnutzung oder Verschleiß prüfen.
• Abgenutzte oder beschädigte Teile zur Sicherheit immer einzeln ersetzen.
• Falls der Kraftstofftank entleert werden muss, sollte dies im Freien getan werden.

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Erfüllt die Bedingungen und aktuellen Ergänzungen der Richtlinien und Normen, die in der Produkt-Leistungstabelle aufgeführt sind.

Griff in Pfeilrichtung hochklappen. Anschließend Flügelmuttern anziehen.

MONTAGE

Starterseil installieren (T-Knauf)

• Lösen Sie den T-Knauf.
• Langsam das Startseil herausziehen, bis es in die Schleife der Führungsöse rutscht.

Ziehen Sie den T-Knauf fest.

Zusammensetzung und Montage des Grasfangbeutels

• Den Rahmen in den Grasfangbeutel einsetzen; der steife Teil des Beutels zeigt nach unten. Die Kunststoffkappen auf den Rahmen aufsetzen.
• Der Grasfangbeutel wird durch den Druck der Klappe gegen den Rahmen in der korrekten Stellung festgehalten.

Leeren des Grasfangbeutels

• Durch Loslassen des Bedienungshebels den Motor abstellen. Die Klappe anheben und den Grasfangbeutel mit Hilfe des Handgriffs entfernen.
• Den Beutel beim Leeren nicht über den Boden schleifen; dadurch entsteht unnötiger Verschleiß.

• Grasfänger montiert. KOMPOSTIEREN DES SCHNITTGUTES -
• Hintere Klappe (1) geschlossen. HECKAUSWURF (Deflektor) -
• Hintere Klappe (1) geschlossen.
• Frontgehäuse (2) montiert.

Der Mäher ist in verschiedenen Schnitthöhen einstellbar. Erwünschte Schnitthöhe mit dem Hebel am jeweiligen Rad einstellen. Hebel gegen das Rad drücken und Schnitthöhe regeln. Alle Räder müssen auf gleicher Höhe montiert sein; andernfalls ergibt sich eine ungleichmäßige Schnitthöhe.

Reglage

Füllen Sie Öl in den Motor. Es kann SAE30 verwendet werden. (Lesen Sie auch die beiliegende Gebrauchsanweisung für den Motor.)

Remplissage d'huile

Stellen Sie den Rasenmäher auf ebenen Untergrund. Füllen Sie den Kraftstofftank mit reinem Benzin (keine Benzin-Öl-Gemische verwenden). Nie bei laufendem Motor Benzin nachfüllen.

• Benzinhahn durch Drehen (1) nach links öffnen.
• Bringen Sie den Gashebel in die Position "CHOKE" (Start bei kaltem Motor).
• Bringen Sie den Gashebel in die Position "FAST" (Start bei warmem Motor).
• Kräftig am Starthandgriff ziehen. Das Startseil nicht einfach loslassen, sondern langsam wieder aufrollen lassen.
• Der Motor wird durch - Bringen Sie den Gashebel in die Position "OFF" - abgestellt.

Start und Stopp Platzieren Sie den Rasenmäher

KUPPLUNGSBÜGEL MESSER

(4) STARTHANDGRIFF

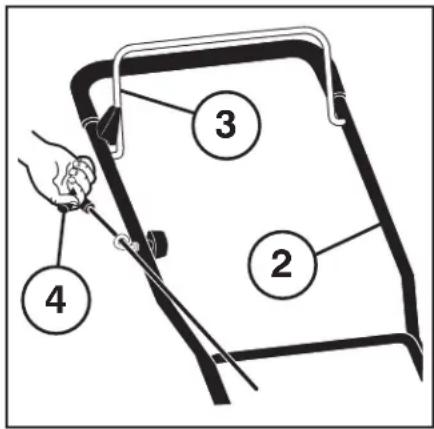

(2) OBERER FÜHRUNGSGRIFF (3) KUPPLUNGSBÜGEL FÜR DAS MESSER (4) STARTERGRIFF

(2) OBERER FÜHRUNGSGRIFF (3) KUPPLUNGSBÜGEL FÜR DAS MESSER (4) STARTERGRIFF

(2) OBERER FÜHRUNGSGRIFF

(3) KUPPLUNGSBÜGEL MESSER

(4) STARTHANDGRIFF

• Das Ein- (1,2) und Ausschalten (3) des Messers erfolgt mit Hilfe des Kupplungsbügels zuoberst am Handgriff.

Messer

Das Ein- (1) und Ausschalten (2) des Antriebs erfolgt mit Hilfe des Schalthebels (3) zuoberst am Handgriff. Je weiter der Hebel nach vorn geschoben wird, desto schneller bewegt sich die Einheit.

HINWEIS: Wenn der Mäher nach dem Lösen des Bewegungssteuerhebels nicht rückwärts rollt, schieben Sie den Mäher leicht nach vorn, damit die Antriebsräder ausklinken.

Inbetriebnahme

Der Rasenmäher sollte nicht in einem Gelände benutzt werden, das eine Neigung von mehr als 15 Grad hat. In solchen Fällen können Schmierungsprobleme im Motor auftreten.

Verwendung

Ziehen Sie immer das Zündkerzenkabel ab, bevor Sie mit der Reparatur, Reinigung oder mit Wartungsarbeiten beginnen. Nach den ersten 5 Betriebsstunden alle Schrauben und Muttern überprüfen. Ölstand kontrollieren. Wenn der Rasenmäher gekippt wird, muss sich die Zündkerze an der höchsten Stelle befinden.

Wartung

Stellen Sie den Motor ab und schrauben Sie den Ölpeilstab heraus. Der Ölstand soll zwischen FULL und ADD liegen. Vermeiden Sie zu viel Öl einzufüllen.

Regelmäßig

Jährlich (nach Beendigung der Saison)

Schleifen und Auswuchten des Messers. (Achtung: Vor Demontage des Messers Zündkabel von der Zündkerze entfernen). Die Klinge nur mit Schutzhandschuhen einsetzen und entfernen. Schrauben Sie das Messer ab und bringen Sie es in eine Service-Werkstatt. Bei der Montage die Schrauben richtig anziehen (49 - 60 Nm).

HINWEIS: Bevor der Rasenmäher für das Öl ablassen auf die Seite geneigt wird, Treibstofftank ablassen, indem die Maschine betrieben wird, bis der Kraftstofftank leer ist. Ölwechsel einmal pro Jahr oder nach 25 Betriebsstunden. Den Motor warm laufen lassen, abstellen und das Zündkerzenkabel abziehen. Den Ölpeilstab herausdrehen und das Öl ablassen. Danach neues Öl auffüllen SAE 30.

Mit der Zeit kann die Geschwindigkeit abnehmen. Regulieren Sie diese wie folgt:

• Drehen Sie die Mutter (1) an der Gehäuseunterseite gedrückt, um den Riemen zu straffen. Die Grundgeschwindigkeit sollte so zunehmen.

Verändert diese Verfahren die Geschwindigkeit nicht, ist der Transmissionsriemen defekt und muss ersetzt werden.

• Schließen Sie den Schlauch (1) am Anschlussstück (2) an.
• Schalten Sie die Wasserversorgung ein.
• Starten Sie den Motor.
• Stoppen Sie den Motor nach der Reinigung.
• Schalten Sie die Wasserversorgung aus.
• Trennen Sie den Schlauch vom Anschlussstück (2).

ALLGEMEINE ERLÄUTERUNGEN

Transport

Ziehen Sie das Zündkerzenkabel ab. Entleeren Sie den Benzintank. Bei Transport mit öffentlichen Verkehrsmitteln ist der Benzin- und Öltank zu entleeren.

HINWEIS: Bevor der Rasenmäher für das Öl ablassen auf die Seite geneigt wird, Treibstofftank ablassen, indem die Maschine betrieben wird, bis der Kraftstofftank leer ist.

ALLGEMEINE INFORMATIONEN

Transport
