BEDIENUNGSANLEITUNG Rider 216 AWD HUSQVARNA

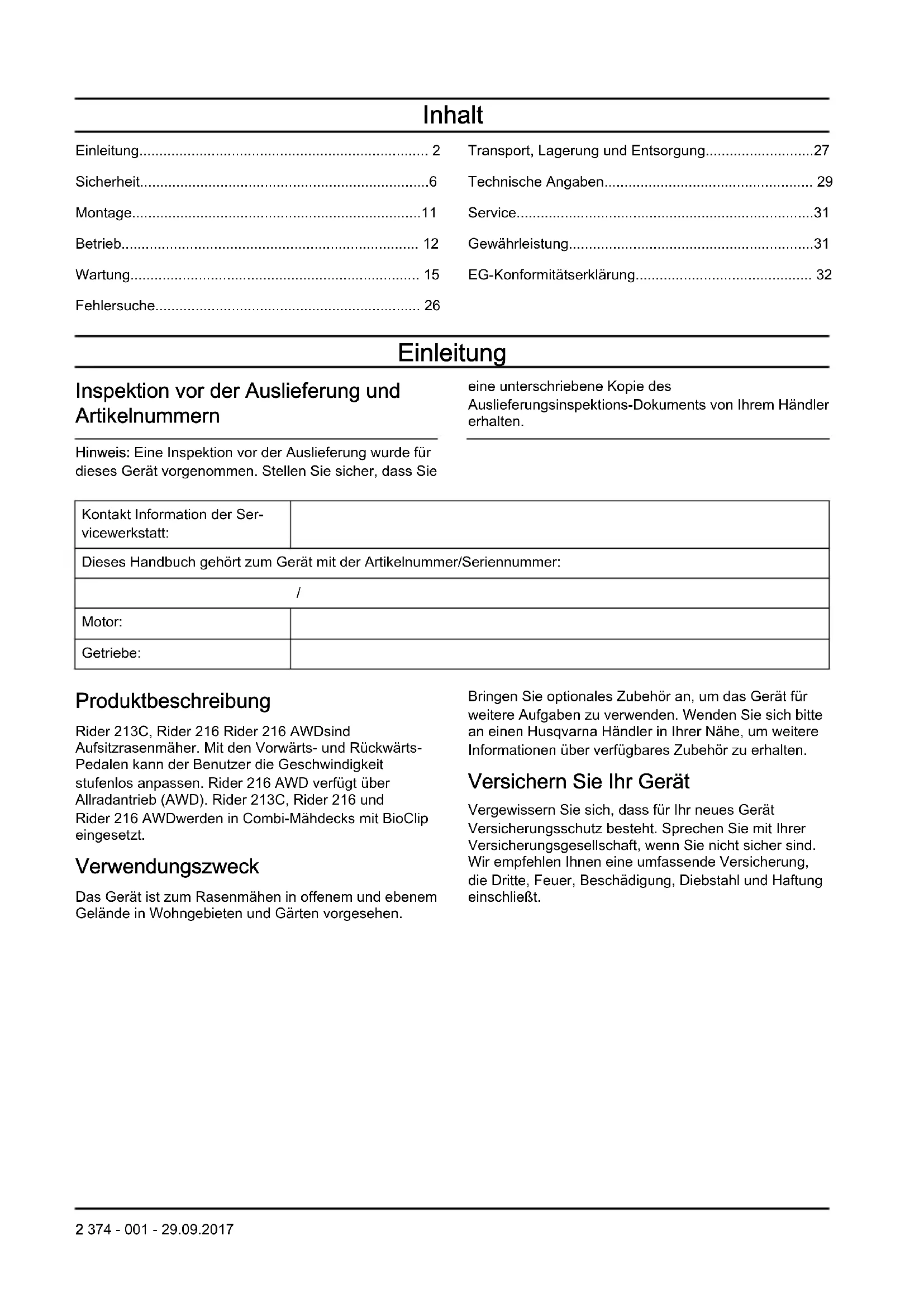

• Rider 213C, Rider 216, Rider 216 AWD DE Bedienungsanweisung 2–32 FR Manuel d’utilisation 33–63 NL Gebruiksaanwijzing 64–93 SL Navodila za uporabo 94–123Inhalt Einleitung p. 2
• Sicherheit p. 6
• Montage p. 11
• Betrieb p. 12
• Wartung p. 15
• Fehlersuche p. 26
• Transport, Lagerung und Entsorgung p. 27
• Technische Angaben p. 29
• Service p. 31
• Gewährleistung p. 31
• EG-Konformitätserklärung Einleitung Inspektion vor der Auslieferung und Artikelnummern Hinweis: Eine Inspektion vor der Auslieferung wurde für dieses Gerät vorgenommen. Stellen Sie sicher, dass Sie eine unterschriebene Kopie des Auslieferungsinspektions-Dokuments von Ihrem Händler erhalten. Kontakt Information der Ser- vicewerkstatt: Dieses Handbuch gehört zum Gerät mit der Artikelnummer/Seriennummer: p. 32

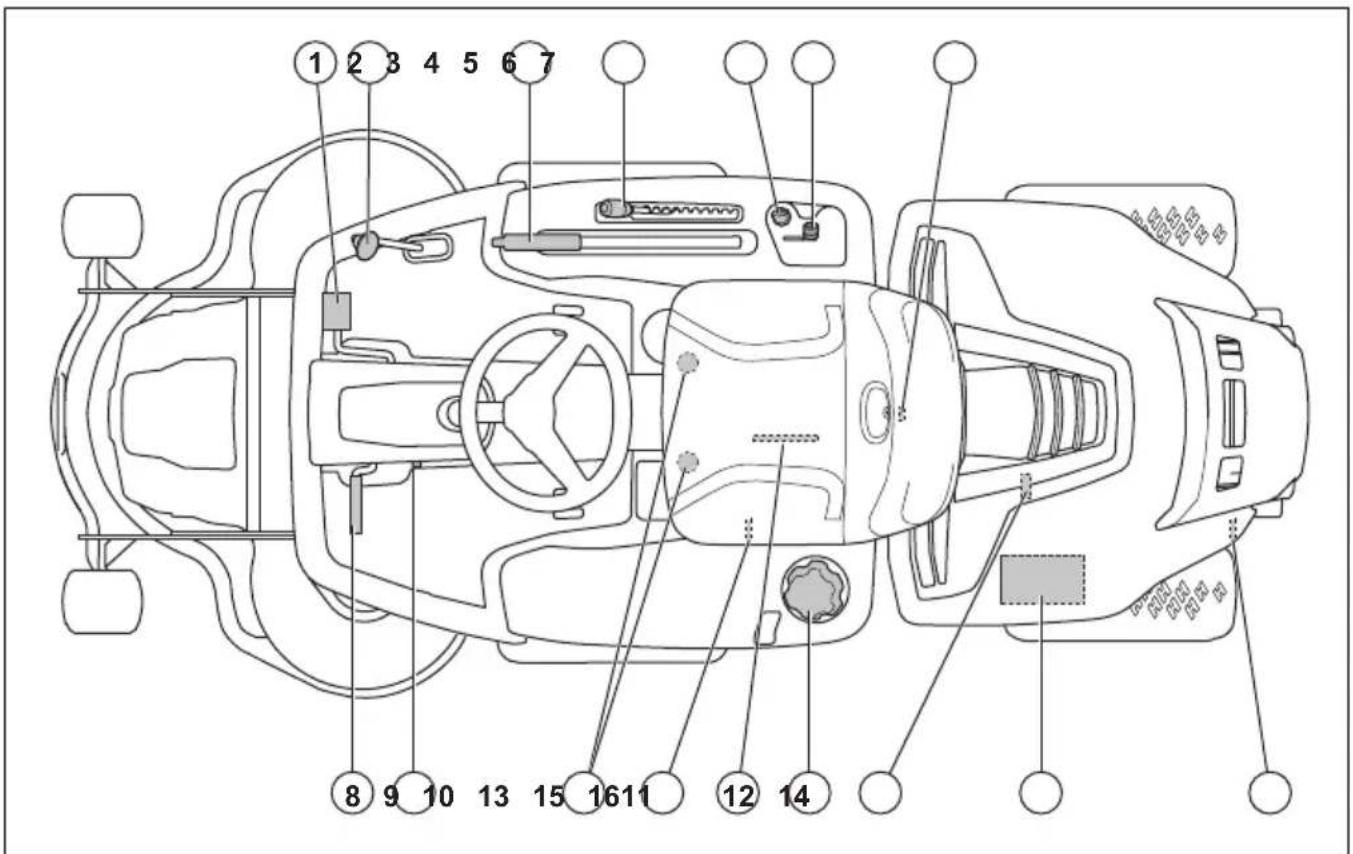

Motor: Getriebe: Produktbeschreibung Rider 213C, Rider 216 Rider 216 AWDsind Aufsitzrasenmäher. Mit den Vorwärts- und Rückwärts- Pedalen kann der Benutzer die Geschwindigkeit stufenlos anpassen. Rider 216 AWD verfügt über Allradantrieb (AWD). Rider 213C, Rider 216 und Rider 216 AWDwerden in Combi-Mähdecks mit BioClip eingesetzt. Verwendungszweck Das Gerät ist zum Rasenmähen in offenem und ebenem Gelände in Wohngebieten und Gärten vorgesehen. Bringen Sie optionales Zubehör an, um das Gerät für weitere Aufgaben zu verwenden. Wenden Sie sich bitte an einen Husqvarna Händler in Ihrer Nähe, um weitere Informationen über verfügbares Zubehör zu erhalten. Versichern Sie Ihr Gerät Vergewissern Sie sich, dass für Ihr neues Gerät Versicherungsschutz besteht. Sprechen Sie mit Ihrer Versicherungsgesellschaft, wenn Sie nicht sicher sind. Wir empfehlen Ihnen eine umfassende Versicherung, die Dritte, Feuer, Beschädigung, Diebstahl und Haftung einschließt. 2 374 - 001 - 29.09.2017Produktübersicht

3. Hubhebel für das Mähdeck

4. Schnitthöhenhebel

7. Abdeckungsschloss

8. Pedal der Feststellbremse

9. Sperrknopf für Feststellbremse

11. Hebel zum Ein- oder Ausschalten des

13. Kraftstofftankdeckel

14. Ölablassschraube

16. Hebel zum Ein- oder Ausschalten des Antriebs,

Rider 213C, Rider 216. Hebel zum Ein- oder Ausschalten des Hinterachsantriebs, Rider 216 AWD

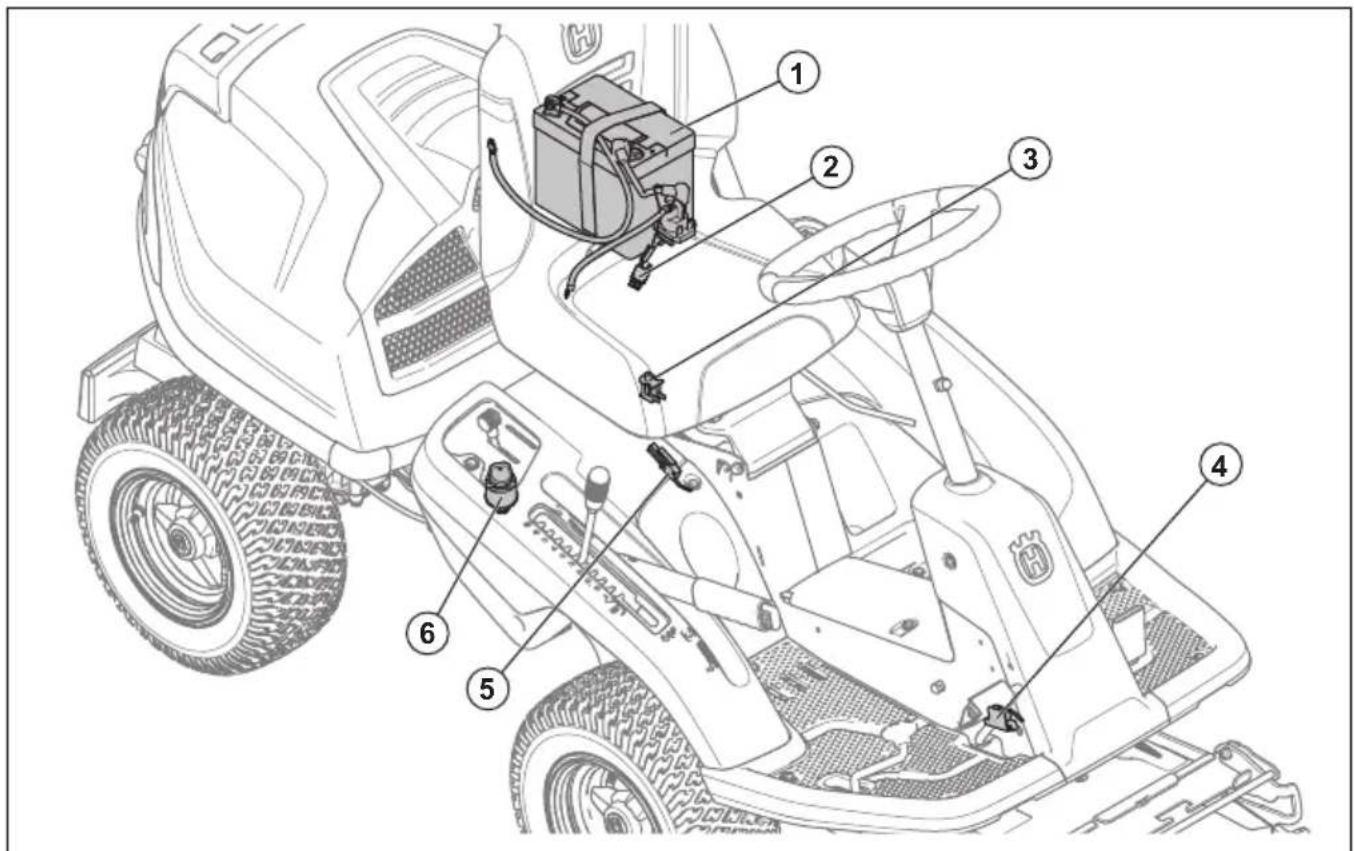

374 - 001 - 29.09.2017 3Übersicht elektrisches System

3. Sicherheitsschalter des Sitzes

4. Mikroschalter, Feststellbremse

5. Sicherheitsschalter für den Hubhebel

Sicherheitsschalter des Sitzes Der Sicherheitsschalter des Sitzes startet den Sicherheitskreis, sobald der Bediener den Sitz verlässt. Der Motor und der Antrieb der Messer stoppen, wenn die Messer aktiviert sind oder die Feststellbremse nicht angezogen ist. Siehe auch Sicherheitskreis auf Seite

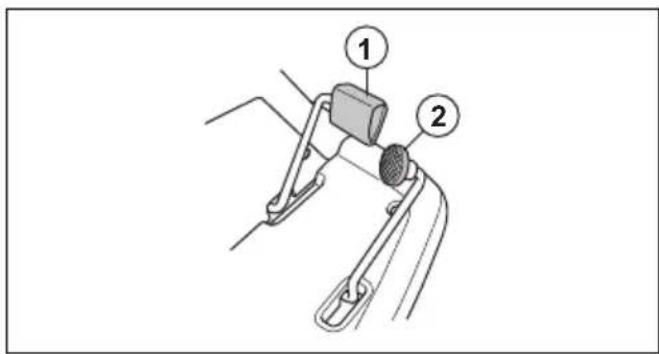

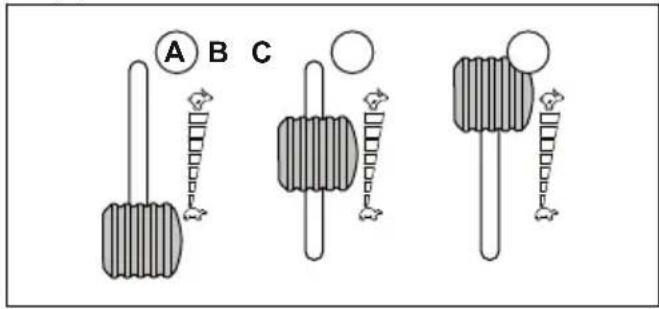

Pedale für Vorwärts- und Rückwärtsfahren Die Geschwindigkeit wird stufenlos mit zwei Pedalen geregelt. Pedal (1) wird zum Vorwärtsfahren und Pedal (2) zum Rückwärtsfahren verwendet. Das Gerät bremst, wenn die Pedale losgelassen werden.

Mähdeck Die Mähdecks für dieses Produkt sind Combi-Mähdecks mit BioClip. BioClip schneidet das Gras zu Dünger. Das Combi-Mähdeck kann auch ohne BioClip verwendet werden. Ohne BioClip wird das Gras nach hinten ausgeworfen. Symbole auf dem Produkt WARNUNG: Bei nachlässiger oder nicht ordnungsgemäßer Bedienung kann es zu schweren Verletzungen oder zum Tode des Benutzers oder anderer Personen kommen. 4 374 - 001 - 29.09.2017Lesen Sie die Bedienungsanleitung sorgfältig durch und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. Rotierende Messer. Halten Sie Ihre Körperteile von der Abdeckung fern, wenn der Motor eingeschaltet ist. Achtung: rotierende Teile. Halten Sie Ihre Körperteile fern. Achten Sie auf herausgeschleuderte und abprallende Gegenstände. Benutzen Sie das Gerät niemals in der Nähe von Personen, insbesondere Kindern oder Tieren. Schauen Sie hinter sich bevor und während Sie mit dem Gerät rückwärtsfahren. Mähen Sie den Rasen niemals quer zum Hang. Mähen Sie nicht in Gelände mit einer Neigung von mehr als 10°. Siehe So mähen Sie den Rasen an Steigungen auf Seite 9

Transportieren Sie niemals Passagiere auf dem Gerät oder der Ausrüstung. Vorwärts fahren. Leerlaufstellung. Rückwärts fahren. Feststellbremse. Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein. Umweltbelastende Geräuschemissionen gemäß der entsprechenden Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Abschnitt „Technische Daten“ und auf dem Geräteschild angegeben. Tragen Sie stets einen zugelassenen Gehörschutz. Den Motor stoppen. Motor starten. Motordrehzahl – schnell. Motordrehzahl – langsam. Kraftstoff. Max. 10 % Ethanol. Schnitthöhe. Wartungsposition für den Schnitthöhenhebel. Die Messer sind aktiviert. Die Messer sind deaktiviert. Wartungsposition für das Mähdeck. Betriebsposition für das Mähdeck. Aktivieren und Deaktivieren des Antriebs. Ölstand. Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für einige kommerzielle Bereiche.

374 - 001 - 29.09.2017 5Produkthaftung

Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wurde.

• das Gerät mit Teilen repariert wurde, die nicht vom Hersteller stammen oder vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder vom Hersteller zugelassen ist.

• das Gerät nicht bei einem autorisierten Service Center oder von einem zugelassenen Fachmann repariert wurde. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Dieses Gerät kann Hände oder Füße abtrennen und Gegenstände hochschleudern. Schwere oder tödliche Verletzungen können auftreten, wenn die Sicherheitshinweise nicht befolgt werden. WARNUNG: Verwenden Sie ein Gerät mit beschädigter Schneidausrüstung nicht weiter. Eine beschädigte Schneidausrüstung kann Gegenstände hochschleudern und zu schweren Verletzungen oder zum Tod führen. Tauschen Sie beschädigte Messer umgehend aus. WARNUNG: Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Lassen Sie immer Vorsicht walten und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich beim Betriebsablauf unsicher fühlen, nachdem Sie die Bedienungsanleitung gelesen haben, lassen Sie sich bei einem Fachmann beraten, bevor Sie fortfahren.

• Lesen Sie die Bedienungsanleitung und die Anweisungen auf dem Gerät sorgfältig durch und machen Sie sich damit vertraut, bevor Sie das Gerät anschalten.

• Lernen Sie die sichere Bedienung des Geräts und seiner Bedienelemente und wie Sie das Gerät schnell anhalten können.

• Lernen Sie die Bedeutung der Sicherheitsschilder.

• Halten Sie das Gerät sauber, um sicherzustellen, dass Sie die Schilder und Aufkleber gut lesen können.

• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

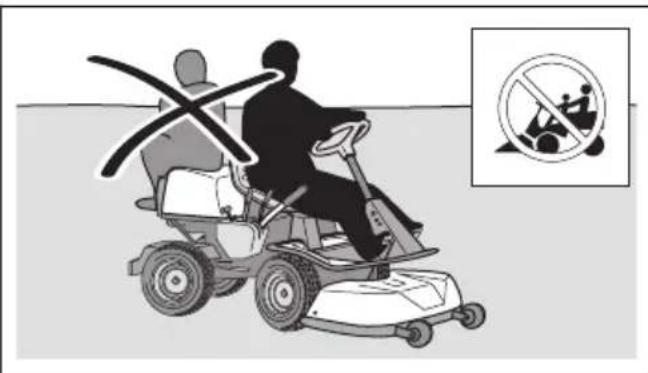

• Transportieren Sie keine Passagiere. Das Gerät darf nur von einer Person verwendet werden.

• Lassen Sie das Gerät bei laufendem Motor nicht unbeaufsichtigt. Lassen Sie die Messer immer zuerst zum Stillstand kommen, aktivieren Sie die

374 - 001 - 29.09.2017Feststellbremse, stellen Sie den Motor ab und

ziehen Sie den Zündschlüssel ab, bevor Sie das Gerät unbeaufsichtigt lassen.

• Betreiben Sie das Gerät nur bei Tageslicht oder guter Beleuchtung. Halten Sie sicheren Abstand zu Löchern oder anderen Bodenunebenheiten. Achten Sie auf andere mögliche Gefahrenquellen.

• Verwenden Sie das Gerät nicht bei schlechtem Wetter, z.B. bei Nebel, Regen, an feuchten oder nassen Orten, bei starkem Wind, großer Kälte, Gewittergefahr usw.

• Lokalisieren und kennzeichnen Sie Steine und Gegenstände, die nicht entfernt werden können, um Zusammenstöße zu vermeiden.

• Entfernen Sie Gegenstände wie Steine, Spielzeug, Kabel usw. aus dem Bereich, die in die Messer geraten und hochgeschleudert werden könnten.

• Lassen Sie keine Kinder oder andere Personen, die für die Bedienung nicht zugelassen sind, das Gerät benutzen oder warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.

• Stellen Sie sicher, dass sich niemand in der Nähe des Geräts aufhält, wenn Sie den Motor starten, den Antrieb aktivieren und das Gerät in Bewegung setzen.

• Achten Sie auf den Verkehr, wenn Sie in der Nähe einer Straße mähen oder eine Straße überqueren.

• Verwenden Sie das Gerät nicht, wenn Sie müde sind, unter dem Einfluss von Alkohol, Drogen, Medikamenten oder sonstigen Mitteln stehen, die Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen können.

• Parken Sie das Gerät stets auf einer ebenen Oberfläche und schalten Sie den Motor ab. Sicherheitsvorschriften in Bezug auf Kinder WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Es kann zu schweren Unfällen kommen, wenn Sie nicht auf Kinder in der Nähe des Geräts achten. Kinder können vom Gerät und von Mäharbeiten angezogen werden. Es ist sehr wahrscheinlich, dass Kinder nicht an dem Ort bleiben, an dem Sie sie zuletzt gesehen haben.

• Halten Sie Kinder aus dem Bereich, der gemäht werden soll, fern. Stellen Sie sicher, dass ein Erwachsener für die Kinder verantwortlich ist.

• Seien Sie aufmerksam, und stellen Sie das Gerät ab, falls Kinder den Arbeitsbereich betreten. Gehen Sie in der Nähe von Ecken, Büschen, Bäumen oder anderen Objekten, die Ihre Sicht behindern, besonders vorsichtig vor.

• Schauen Sie bevor und während Sie mit dem Gerät rückwärts fahren hinter sich und nach unten, um sicherzustellen, dass sich keine kleinen Kinder in der Nähe des Geräts aufhalten.

• Lassen Sie keine Kinder mitfahren. Sie können herunterfallen und sich schwer verletzen oder ein sicheres Lenken des Geräts verhindern.

• Lassen Sie Kinder das Gerät nicht bedienen. Sicherheitshinweise für den Betrieb WARNUNG: Berühren Sie nicht den Motors oder die Abgasanlage während oder direkt nach dem Betrieb. Der Motor und das Abgassystem werden während des Betriebs sehr heiß. Gefahr von Verbrennungen, Brand und Schäden an Eigentum oder angrenzenden Bereichen. Wenn Sie das Gerät bedienen, halten Sie Abstand zu Büschen und anderen Objekten. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Schauen Sie immer nach unten und hinter sich, bevor und während Sie rückwärtsfahren. Achten Sie auf große und kleine Hindernisse.

• Verringern Sie die Geschwindigkeit, bevor Sie um eine Ecke fahren.

• Stoppen Sie die Klingen, wenn Sie über Bereiche fahren, die nicht gemäht werden sollen. ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Bevor Sie das Gerät in Betrieb nehmen, befreien Sie den Kaltlufteinlass des Motors von Gras und

374 - 001 - 29.09.2017

7Schmutz. Wenn der Kaltlufteinlass verstopft ist, besteht die Gefahr der Beschädigung des Motors.

• Umfahren Sie Steine und andere größere Gegenstände vorsichtig und stellen Sie sicher, dass die Klingen die Objekte nicht berühren.

• Fahren Sie mit dem Gerät nicht über Objekte. Halten Sie an und untersuchen Sie das Gerät und das Mähdeck, wenn Sie über ein Objekt oder dagegen gefahren sind. Falls erforderlich, führen Sie Reparaturen aus, bevor Sie das Gerät wieder starten. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

• Tragen Sie stets einen zugelassenen Gehörschutz. Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen.

• Tragen Sie stets Sicherheitsschuhe oder -stiefel. Stahlkappen werden empfohlen. Verwenden Sie das Gerät niemals barfuß.

• Tragen Sie Handschuhe wenn erforderlich, beispielsweise bei der Montage, Kontrolle oder Reinigung der Schneidausrüstung.

• Tragen Sie keine lose sitzende Kleidung, Schmuck oder andere Gegenstände, die sich in beweglichen Teilen verfangen können.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna- Servicewerkstatt.

• Führen Sie keine Änderungen an den Sicherheitsvorrichtungen durch. Verwenden Sie das Gerät nicht, wenn Schutzbleche, Schutzabdeckungen, Sicherheitsschalter oder anderen Schutzvorrichtungen sind nicht angebracht oder defekt sind. So kontrollieren Sie das Zündschloss

• Starten und Stoppen Sie den Motor, um das Zündschloss zu kontrollieren. Siehe So starten Sie den Motor auf Seite 14 und So schalten Sie den Motor aus auf Seite 15

• Stellen Sie sicher, dass der Motor anspringt, wenn Sie den Zündschlüssel in Stellung START drehen.

• Stellen Sie sicher, dass der Motor sofort ausgeht, wenn Sie den Zündschlüssel in Stellung STOPP drehen. Sicherheitskreis Der Motor kann nur gestartet werden, wenn die folgenden Bedingungen erfüllt sind:

• Das Mähdeck ist angehoben und die Feststellbremse ist angezogen. Der Motor muss sich in folgenden Fällen ausschalten:

• Das Mähdeck ist abgesenkt und der Bediener steht von seinem Sitz auf.

• Das Mähdeck ist angehoben, die Feststellbremse ist nicht angezogen und der Bediener steht von seinem Sitz auf. Zum Prüfen des Sicherheitskreises versuchen Sie, den Motor zu starten, wenn eine der oben genannten Bedingungen nicht erfüllt ist. Verändern Sie die Bedingungen, und versuchen Sie es erneut. Führen Sie diese Kontrolle täglich durch. So kontrollieren Sie den Geschwindigkeitsbegrenzer

• Lassen Sie das Vorwärtspedal zum Bremsen los.

• Für mehr Bremskraft, drücken Sie das Rückwärtspedal.

• Stellen Sie sicher, dass Vorwärts- und Rückwärts- Pedal nicht blockiert sind und sich frei bewegen können.

• Stellen Sie sicher, dass das Gerät bremst, sobald das Vorwärtspedal losgelassen wird. Feststellbremse WARNUNG: Wenn die Feststellbremse nicht funktioniert, kann das Gerät sich in Bewegung setzen und Verletzungen oder Schäden verursachen. Stellen Sie sicher, 8 374 - 001 - 29.09.2017dass die Feststellbremse regelmäßig überprüft und eingestellt wird. Siehe So kontrollieren Sie die Feststellbremse auf Seite

Schalldämpfer Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern. Verwenden Sie das Gerät nicht, wenn der Schalldämpfer fehlt oder defekt ist. Ein defekter Schalldämpfer erhöht den Geräuschpegel und die Brandgefahr. Überprüfen Sie den Schalldämpfer regelmäßig, um sicherzustellen, dass er richtig angebracht und nicht beschädigt ist. ACHTUNG: Der Schalldämpfer wird während und nach Gebrauch und wenn der Motor im Leerlauf läuft, sehr heiß. Seien Sie in der Nähe von entzündlichen Materialien und/oder Dämpfen besonders vorsichtig, um Brandgefahr zu verhindern. Schutzabdeckungen Fehlende oder beschädigte Schutzabdeckungen erhöhen das Risiko von Verletzungen an beweglichen Teilen und heißen Oberflächen. Prüfen Sie die Schutzabdeckungen, bevor Sie das Gerät bedienen. Achten Sie darauf, dass die Schutzabdeckungen richtig montiert sind und keine Risse oder andere Schäden aufweisen. Ersetzen Sie die beschädigten Abdeckungen. So mähen Sie den Rasen an Steigungen WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

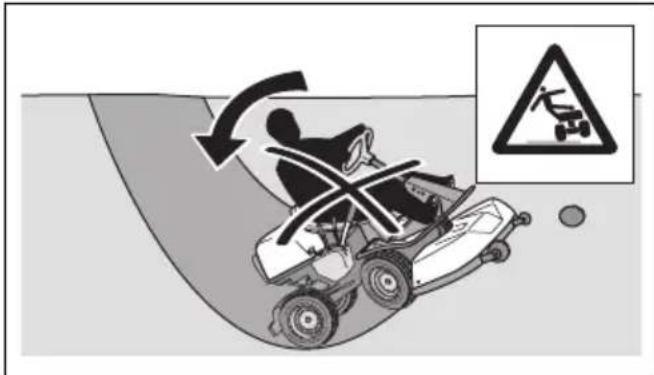

• Beim Rasenmähen an Steigungen besteht ein erhöhtes Risiko, dass Sie das Gerät nicht kontrollieren können und es umkippt. Dies kann zu Verletzungen oder zum Tod führen. Es ist notwendig, auf abschüssigem Gelände vorsichtig zu mähen. Wenn Sie am Hang nicht wenden können oder wenn Sie sich dabei nicht sicher fühlen, mähen Sie dort nicht.

• Entfernen Sie Steine, Äste und andere Hindernisse.

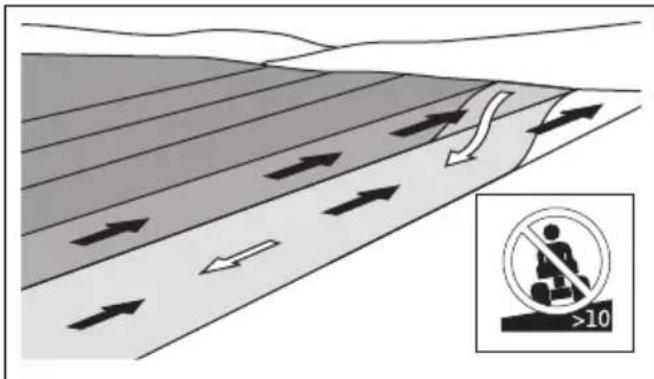

• Mähen Sie den Hang hinauf und hinunter, nicht von Seite zu Seite.

• Fahren Sie einen Hang nicht mit angehobenem Mähdeck hinunter.

• Verwenden Sie das Gerät nicht in Gelände mit einer Neigung von mehr als 10°.

• Starten oder stoppen Sie nicht am Hang.

• Bewegen Sie sich gleichmäßig und langsam an Hängen.

• Vermeiden Sie abrupte Geschwindigkeits- und Richtungswechsel.

• Wenden Sie nicht mehr als notwendig. Wenden Sie langsam und schrittweise, wenn Sie einen Hang hinunterfahren. Fahren Sie mit niedriger Geschwindigkeit. Drehen Sie das Lenkrad vorsichtig.

• Achten Sie auf Furchen, Löcher und Unebenheiten und fahren Sie nicht darüber hinweg. Am Hang besteht ein erhöhtes Risiko, dass das Gerät umkippt. Langes Gras kann Hindernisse verdecken.

• Mähen Sie nicht in der Nähe von Kanten, Gräben oder Böschungen. Das Gerät kann plötzlich umkippen, wenn ein Rad über den Rand einer steilen Steigung oder eines Grabens fährt oder wenn eine Kante nachgibt. Wenn das Gerät ins Wasser fällt, besteht die Gefahr des Ertrinkens.

• Mähen Sie nicht, wenn das Gras nass ist. Es ist rutschig, und die Räder können die Haftung verlieren, sodass das Gerät rutscht.

• Stellen Sie nicht einen Fuß auf den Boden, um das Gerät zu stabilisieren.

• Bewegen Sie das Gerät sehr vorsichtig, wenn ein Zubehörteil oder anderes Objekt angebracht ist, das die Stabilität des Geräts beeinträchtigen kann.

• Für erhöhte Stabilität setzen Sie die Radgewichte ein. Ihr Händler steht Ihnen gern für weitere Informationen zur Verfügung.

374 - 001 - 29.09.2017

9Sicherer Umgang mit Kraftstoff WARNUNG: Gehen Sie vorsichtig mit Kraftstoff um. Er ist sehr leicht entzündlich und kann zu Verletzungen und Sachschäden führen. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Füllen Sie den Kraftstofftank nicht in geschlossenen Räumen.

• Benzin und Benzindämpfe sind giftig und leicht entzündlich. Seien Sie beim Umgang mit Kraftstoff vorsichtig, um Verletzungen oder Feuer zu vermeiden.

• Entfernen Sie nicht den Tankdeckel oder füllen den Kraftstofftank, wenn der Motor eingeschaltet ist.

• Lassen Sie den Motor vor dem Auftanken abkühlen.

• Rauchen Sie nicht, wenn Sie Kraftstoff auffüllen.

• Füllen Sie Kraftstoff nicht in der Nähe von Funken oder offenem Feuer ein.

• Starten Sie den Motor bei einer Leckage im Kraftstoffsystem nicht, bis die Undichtigkeiten repariert werden.

• Nicht höher als den empfohlen Kraftstofffüllstand befüllen. Durch die Wärme von Motor und Sonne dehnt sich der Kraftstoff aus und läuft aus, wenn der Tank zu sehr gefüllt ist.

• Füllen Sie nicht zu viel nach. Wenn Sie Kraftstoff auf das Gerät verschütten, wischen Sie die Flüssigkeit ab und warten, bis es trocken ist, bevor Sie den Motor anlassen. Wenn Sie etwas auf Ihre Kleidung verschütten, wechseln Sie diese.

• Lagern Sie den Kraftstoff nur in zugelassenen Behältern.

• Bewahren Sie Gerät und Kraftstoff so auf, dass keine Gefahr besteht, dass Kraftstoff ausläuft oder Dämpfe zu Beschädigungen führen können.

• Leeren Sie den Kraftstoff im Freien und weit entfernt von offenem Feuer in einen für Kraftstoff zugelassenen Behälter. Sicherer Umgang mit Akkus WARNUNG: Ein beschädigter Akku kann eine Explosion verursachen und zu Verletzungen führen. Wenn der Akku deformiert oder beschädigt ist, wenden Sie sich an eine zugelassene Husqvarna Servicewerkstatt. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie in der Nähe von Akkus stets eine Schutzbrille.

• Tragen Sie keine Uhren, Schmuck oder andere Gegenstände aus Metall in der Nähe des Akkus.

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.

• Laden Sie den Akku in einem Bereich mit guter Belüftung auf.

• Halten Sie entflammbare Materialien in einem Mindestabstand von 1 m, wenn Sie den Akku aufladen.

• Entsorgen Sie ausgetauschte Akkus. Siehe Entsorgung auf Seite 28

• Von der Batterie können explosive Gase ausgehen. Rauchen Sie nicht in der Nähe der Batterie! Halten Sie den Akku von offenen Flammen oder Funken fern. Sicherheitshinweise für die Wartung WARNUNG: Wenn das Gerät nicht ordnungsgemäß geparkt wird und Motor und Zündung nicht ausgeschaltet sind, kann dies zu Verletzungen oder Sachschäden an Eigentum oder angrenzenden Bereichen führen. Führen Sie Wartungsarbeiten am Motor oder am Mähdeck nur durch, sofern die folgenden Bedingungen erfüllt sind:

• Der Motor ist ausgeschaltet.

• Das Gerät ist auf einer ebenen Fläche abgestellt.

• Die Handbremse ist angezogen.

• Der Zündschlüssel ist abgezogen.

• Das Mähdeck ist angehoben.

• Die Zündkabel sind von den Zündkerzen abgezogen. WARNUNG: Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas. Betreiben Sie das Gerät nicht in geschlossenen Räumen. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Für eine optimale Leistung und Sicherheit führen Sie regelmäßig Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 15

• Elektrische Schläge können zu Verletzungen führen. Berühren Sie keine Kabel bei laufendem Motor. Führen Sie keinen Funktionstest an der Zündanlage mit den Fingern durch.

• Starten Sie den Motor nicht, wenn die Schutzabdeckungen entfernt wurden. Es besteht

374 - 001 - 29.09.2017große Gefahr von Verletzungen durch bewegliche

• Lassen Sie das Gerät abkühlen, bevor Sie Wartungsarbeiten im Motorraum durchführen.

• Die Messer sind scharf und können Schnittwunden verursachen. Umwickeln Sie die Messer zum Schutz oder tragen Sie Schutzhandschuhe, wenn Sie an ihnen arbeiten. ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Drehen Sie den Motor nicht, wenn die Zündkerze oder das Zündkabel entfernt wurde.

• Stellen Sie sicher, dass alle Muttern und Schrauben korrekt angezogen sind und dass die Ausrüstung in gutem Zustand ist.

• Ändern Sie nicht die Einstellung des Drehzahlreglers. Wenn die Drehzahl zu hoch ist, riskieren Sie Schäden an den Gerätebauteilen. Siehe Technische Angaben auf Seite 29 für die maximal zulässige Motordrehzahl.

• Das Gerät nur mit der vom Hersteller gelieferten oder empfohlenen Ausrüstung zugelassen. Montage Einleitung WARNUNG: Die Spannfeder des Antriebsriemens kann brechen und zu Verletzungen führen. Tragen Sie eine Schutzbrille, wenn Sie das Mähdeck anbringen oder entfernen. Lesen Sie die Montageanleitung in der Bedienungsanleitung sorgfältig durch. Ein Aufkleber auf der Innenseite der vorderen Abdeckung des Geräts zeigt ebenfalls, wie das Mähdeck angebracht und entfernt wird. So entfernen und befestigen Sie das Mähdeck

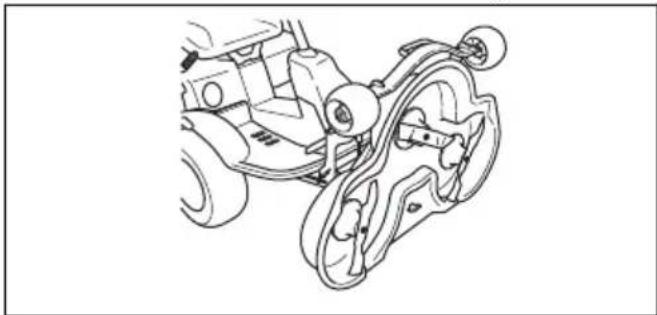

1. Stellen Sie das Gerät auf einer ebener Fläche ab.

2. Betätigen Sie die Handbremse.

3. Stellen Sie den Schnitthöhenhebel in die

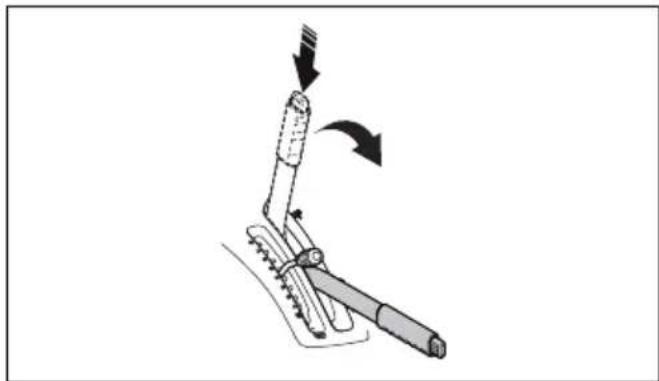

4. Ziehen Sie den Hubhebel für das Mähdeck nach

hinten in die verriegelte Position, um das Mähdeck anzuheben.

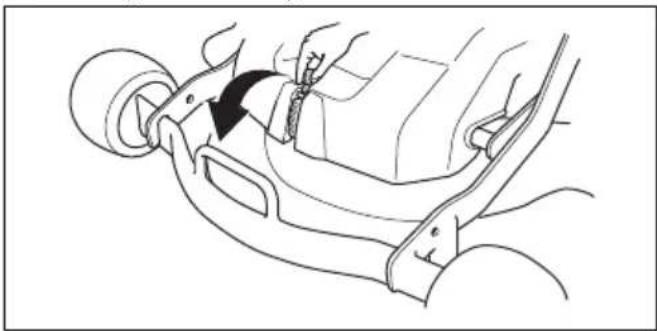

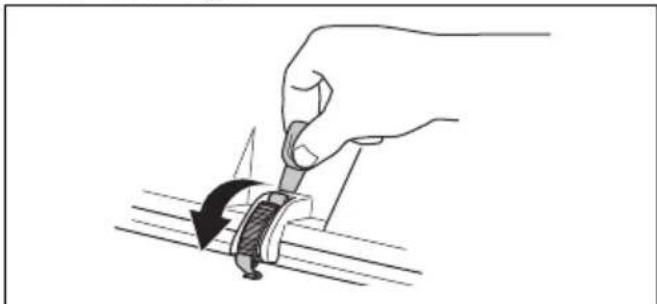

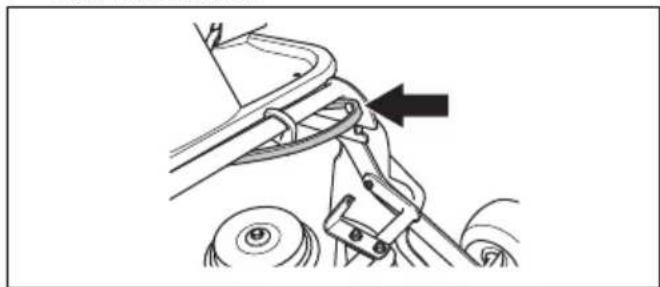

5. Lösen Sie die Klammer an der vorderen Abdeckung

mit dem Werkzeug am Zündschlüssel und heben Sie die Abdeckung ab.

6. Heben Sie die Schnitthöhenstrebe an und setzen Sie

sie in die dafür vorgesehene Halterung.

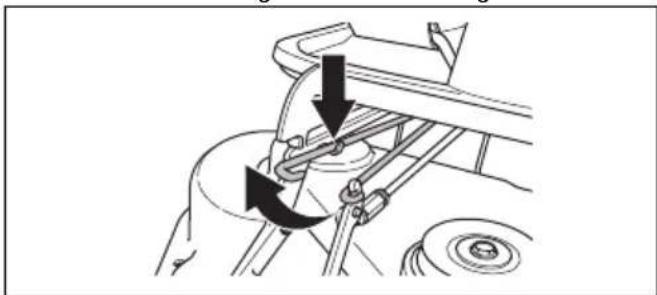

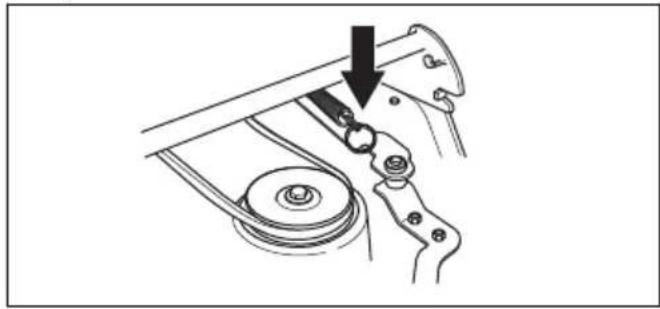

7. Ziehen Sie das Federauge, um die Feder für die

Treibriemenspannung zu lösen.

374 - 001 - 29.09.2017 118. Setzen Sie das Federauge in die Halterung auf dem

Spannarm für den Treibriemen.

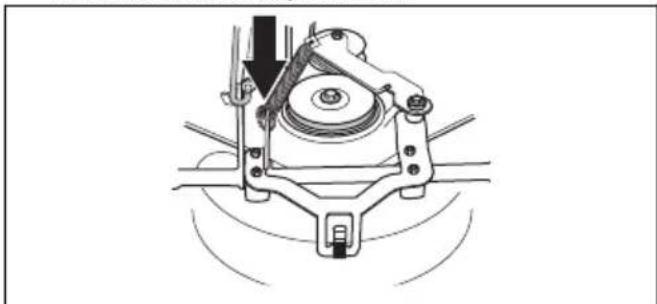

9. Entfernen Sie den Treibriemen und setzen Sie ihn in

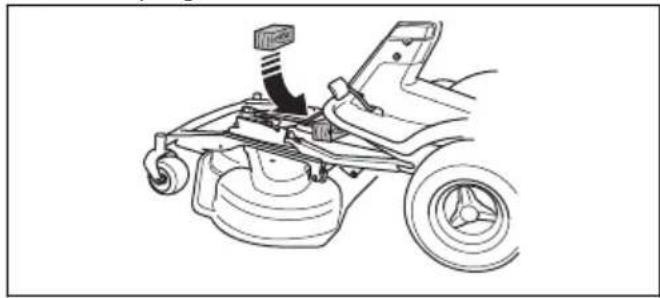

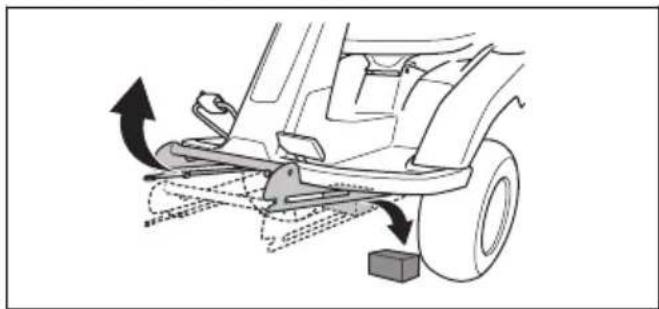

10. Legen Sie einen Holzkeil zwischen den

Geräterahmen und das Chassis. Dadurch wird sichergestellt, dass das Mähdeck nicht zurückspringt, wenn Sie es abnehmen. WARNUNG: Seien Sie vorsichtig. Es besteht Verletzungsgefahr, wenn Ihre Hand zwischen dem Geräterahmen und dem Chassis eingeklemmt wird.

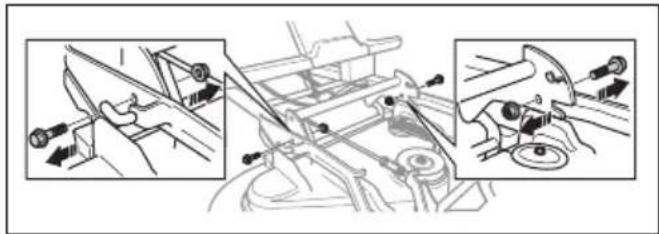

11. Entfernen Sie die 2 Schrauben auf dem

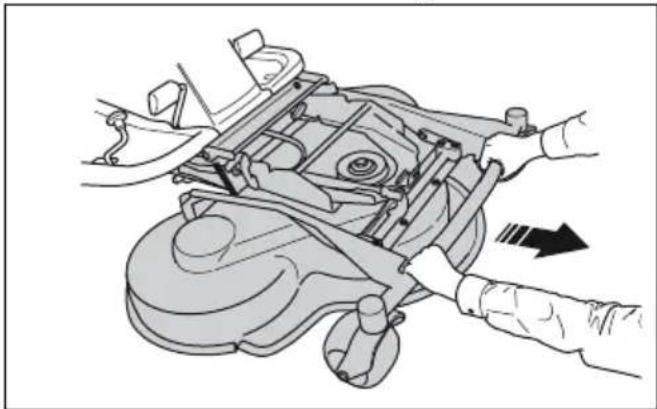

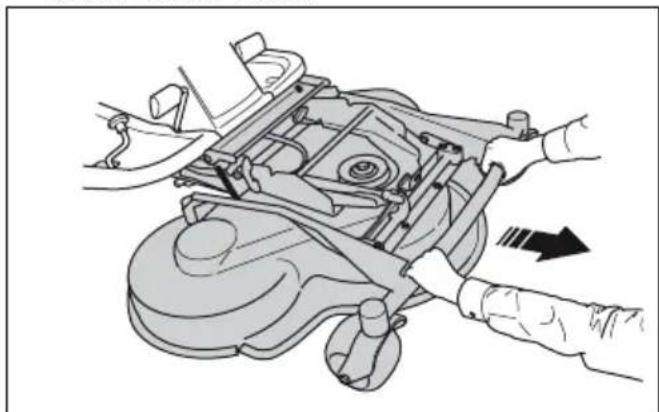

12. Ziehen Sie die Vorderkante des Mähdecks mit

beiden Händen heraus.

13. Entfernen Sie den Holzblock

14. Befestigen Sie das Mähdeck in umgekehrter

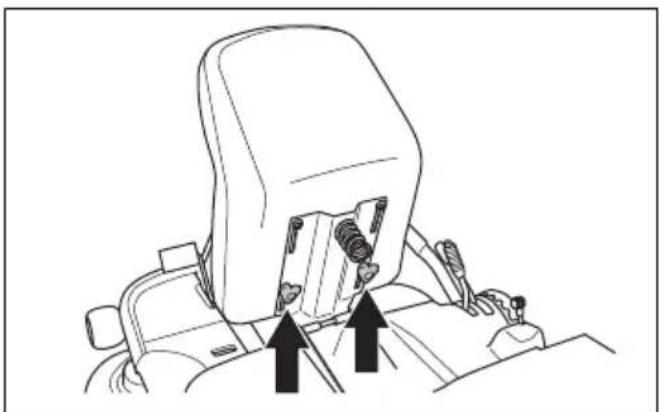

Reihenfolge. Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. So füllen Sie Kraftstoff ein WARNUNG: Benzin ist leicht entzündlich. Gehen Sie vorsichtig vor und befüllen Sie den Tank im Freien (siehe Sicherer Umgang mit Kraftstoff auf Seite 10

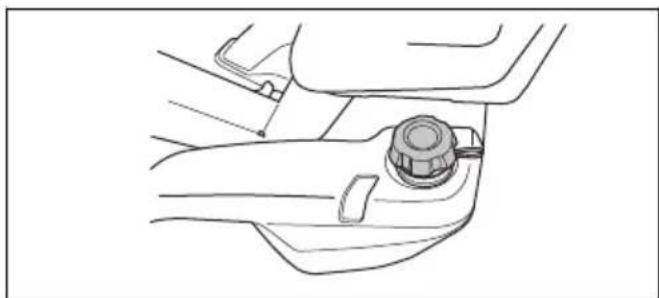

Der Motor läuft mit bleifreiem Benzin mit einer Mindest- Oktanzahl von 85 (nicht mit Öl gemischt). Wir empfehlen Ihnen biologisch abbaubares Alkylatbenzin. Verwenden Sie kein Benzin, das Methanol enthält. Kontrollieren Sie den Füllstand vor jedem Gebrauch und füllen Sie bei Bedarf auf. Füllen Sie den Kraftstofftank nicht vollständig. Der Abstand sollte mindestens 2,5 cm betragen. 12 374 - 001 - 29.09.2017So stellen Sie den Sitz ein Der Sitz kann nach vorne gekippt werden. Er kann auch in Längsrichtung eingestellt werden. Lösen Sie die Griffe unter dem Sitz, um ihn nach vorn oder hinten zu verstellen. So aktivieren und deaktivieren Sie den Antrieb Um das Gerät mit abgestelltem Motor zu bewegen, muss das Antriebssystem deaktiviert werden. Ziehen Sie den Hebel für das Antriebssystem vollständig heraus, um den Achsantrieb zu deaktivieren. Drücken Sie den Hebel für das Antriebssystem vollständig herein, um den Achsantrieb zu aktivieren. Verwenden Sie keine mittlere Position. Der Hebel für das Antriebssystem für das Modell Rider 213C, Rider 216 befindet sich hinter dem linken Hinterrad. Das Modell Rider 216 AWD verfügt über einen Hebel für den Vorderachsantrieb und einen für den Hinterachsantrieb. Der Hebel für das Antriebssystem der Hinterachse befindet sich hinter dem linken Hinterrad. Der Hebel für das Antriebssystem der Vorderachse für den Rider 216 AWD befindet sich hinter dem linken Vorderrad. Anheben und Absenken des Mähdecks Um das Mähdeck in die Transportposition zu heben, ziehen Sie den Hubhebel nach hinten. Wenn der Motor eingeschaltet ist, hören die Messer automatisch auf zu rotieren. Um das Mähdeck in die Mähposition abzusenken, drücken Sie den Sperrknopf und bewegen Sie den Hubhebel nach vorn. Wenn der Motor läuft, beginnen die Messer automatisch zu rotieren.

374 - 001 - 29.09.2017

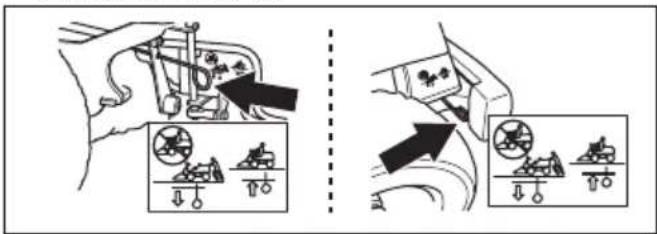

13So starten Sie den Motor

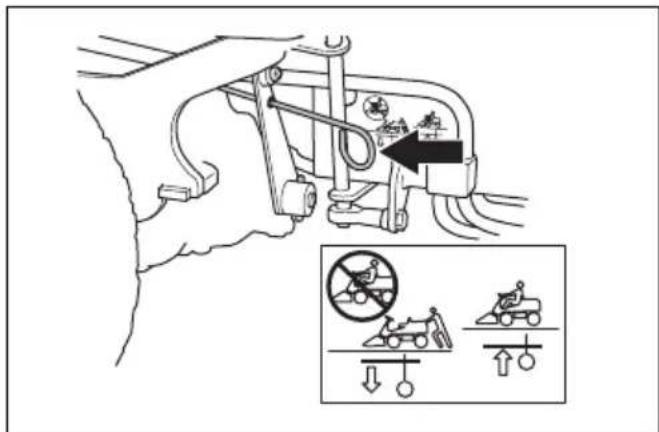

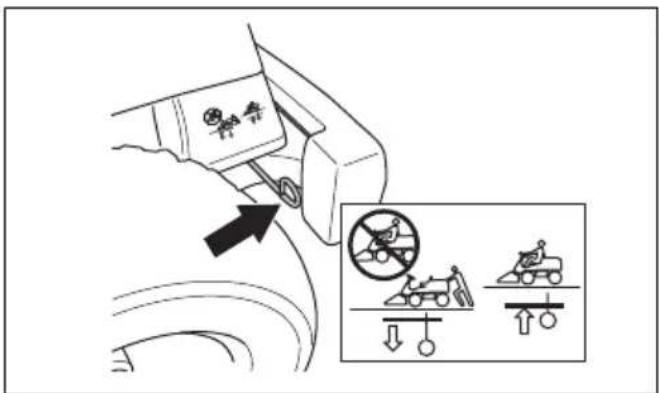

1. Stellen Sie sicher, dass das Antriebssystem aktiviertist, siehe

So aktivieren und deaktivieren Sie den Antrieb auf Seite 13

2. Heben Sie das Mähdeck an und betätigen Sie dieFeststellbremse.

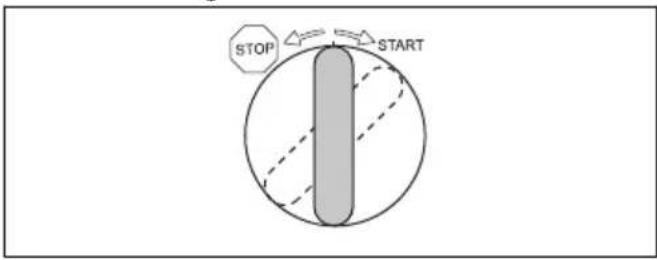

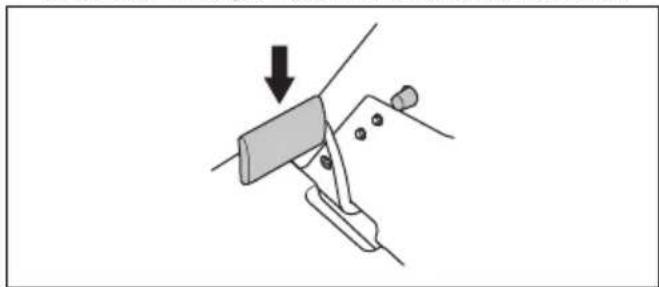

3. Drehen Sie den Zündschlüssel in die Startstellung.4. Wenn der Motor startet, lassen Sie denZündschlüssel sofort los, so dass er in dieNeutralstellung zurückkehrt.Hinweis: Aktivieren Sie den Anlasser jeweils nichtlänger als fünf Sekunden. Wenn der Motor nichtstartet, warten Sie 15 Sekunden, bevor Sie es erneutversuchen.5. Lassen Sie den Motor mit halber Drehzahl (B) für 3bis 5 Minuten laufen, bevor Sie ihn stark belasten.6. Drücken Sie den Gashebel auf die Vollgas-Position (C). A B C Hinweis: Das Aktivieren der Klingen bei laufendemMotor mit voller Drehzahl belastet die Treibriemen.Geben Sie auf keinen Fall Vollgas, bevor das Mähdeckin die Mähposition abgesenkt wurde. Inbetriebnahme des Geräts 1. Motor starten.2. Betätigen Sie das Feststellbremspedal und lassenSie sie dann los, um die Feststellbremse zu lösen.3. Drücken Sie vorsichtig auf eins der Gaspedale. DieGeschwindigkeit erhöht sich je mehr das Pedalheruntergedrückt wird. Verwenden Sie Pedal (1)zum Vorwärtsfahren und Pedal (2) zumRückwärtsfahren.

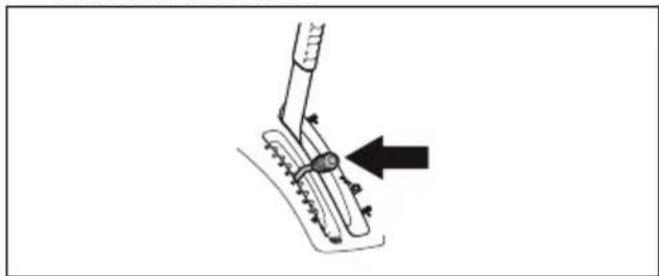

4. Lassen Sie das Pedal zum Bremsen los.5. Stellen Sie die Schnitthöhe (1-10) mit demSchnitthöhenhebel ein.

374 - 001 - 29.09.20176. Drücken Sie den Sperrknopf auf dem Hubhebel für

das Mähdeck und senken Sie es in die Mähposition ab. So schalten Sie den Motor aus

1. Ziehen Sie den Hubhebel für das Mähdeck nach

hinten in die verriegelte Position, um das Mähdeck anzuheben. Die Messer hören auf zu rotieren.

2. Den Zündschlüssel in die STOPP-Position drehen.

3. Wenn das Gerät anhält, betätigen Sie die

Feststellbremse. So betätigen und lösen Sie die Feststellbremse

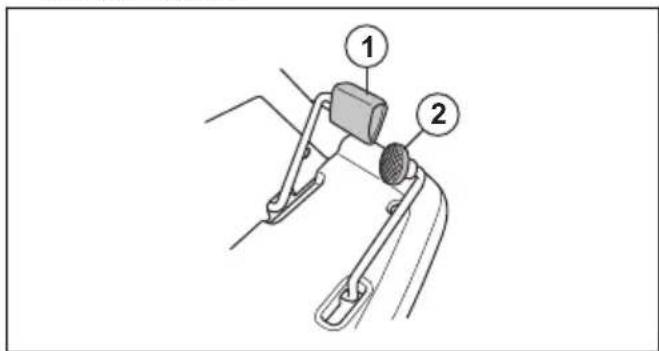

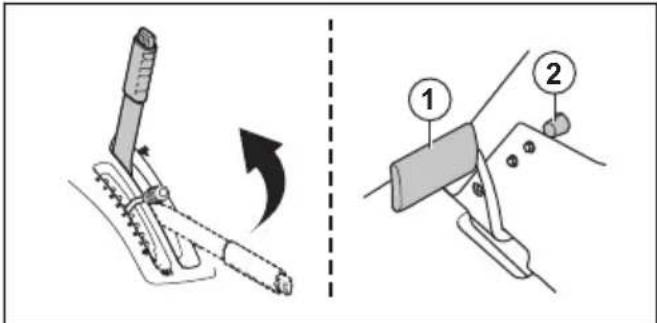

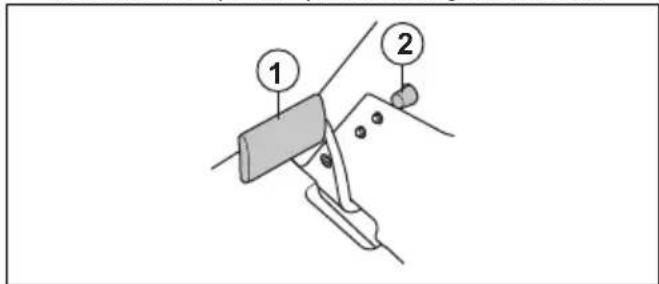

1. Betätigen Sie das Pedal der Feststellbremse (1).

2. Drücken und halten Sie den Sperrknopf (2).

3. Halten Sie den Sperrknopf gedrückt und lassen Sie

das Pedal der Feststellbremse los.

4. Zum Lösen der Feststellbremse, betätigen Sie das

Pedal der Feststellbremse erneut. So erhalten Sie ein gutes Mähergebnis

• Mähen Sie keinen nassen Rasen. Nasses Gras kann zu schlechten Mähergebnissen führen.

• Beginnen Sie mit einer hohen Schnitthöhe und verringern Sie diese allmählich.

• Mähen Sie mit Messern, die bei hoher Drehzahl rotieren (maximal zulässige Motordrehzahl, siehe Technische Angaben auf Seite 29 ). Bewegen Sie das Gerät mit geringer Geschwindigkeit vorwärts. Wenn das Gras nicht zu hoch und zu dick ist, können Sie auch bei höherer Geschwindigkeit ein gutes Mähergebnis erzielen.

• Um die besten Mähergebnisse zu erzielen, mähen Sie den Rasen häufig und verwenden Sie die Bio Clip-Funktion. Wartung Einleitung WARNUNG: Vor der Durchführung von Wartungsarbeiten müssen Sie die Sicherheitsinformationen lesen und verstehen. Wartungsplan

• = Allgemeine Wartung durch den Bediener. Die Anweisungen sind nicht in dieser Bedienungsanleitung enthalten. X = Diese Anweisungen sind in dieser Bedienungsanleitung enthalten. O = Die Anweisungen sind nicht in dieser Bedienungsanleitung enthalten. Lassen Sie die Wartung von einer zugelassenen Servicewerkstatt durchführen. Hinweis: Wenn mehr als ein Zeitintervall in der Tabelle angegeben ist, gilt das kürzeste Intervall nur für die erste Wartung.

374 - 001 - 29.09.2017 15Wartung Tägliche Wartung vor

dem Betrieb Wartungsintervall in Stunden

Überprüfen Sie, dass alle Muttern und Schrauben angezogen sind * Stellen Sie sicher, dass keine Kraftstoff- oder Ölleckagen vorhan- den sind

Reinigen Sie entsprechen den Angaben in So reinigen Sie das Ge- rät auf Seite 17

Reinigen Sie die Innenseite des Mähdecks rund um die Klingen X Reinigen Sie den Bereich um den Schalldämpfer X Achten Sie darauf, dass der Kaltlufteinlass auf der Oberseite des Motors nicht blockiert ist

Stellen Sie sicher, dass der Sicherheitsvorrichtungen nicht defekt sind

Prüfen und testen Sie die Bremsen * Kontrollieren Sie den Motorölstand X Kontrollieren Sie den Ölstand im Getriebe X Kontrollieren Sie die Steuerdrähte X Überprüfen Sie die Messer im Mähdeck X Reinigen Sie das Mähdeck, den Bereich unter dem Mähdeck und unter der Riemenabdeckung

Stellen Sie sicher, dass der Reifendruck korrekt ist X X Führen Sie eine Prüfung der Feststellbremse durch X Motoröl wechseln. X X Tauschen Sie den Ölfilter aus X X Reinigen Sie den Luftfilter X Den Luftfilter auswechseln X Kraftstofffilter austauschen X Führen Sie eine Überprüfung der Fluchtung des Mähdecks durch X X Den Riemeneinsteller schmieren. X X Überprüfen und stellen Sie die Steuerdrähte ein O O Untersuchen Sie den Schalldämpfer und das Prallblech O Überprüfen Sie das Mähdeck auf Schäden O Zündkerze austauschen O Die Feststellbremse einstellen. O Führen Sie eine Überprüfung und Einstellung des Gaszugs durch O Reinigen Sie die Kühlrippen am Motor und am Getriebe O Reinigen Sie den Motor und das Getriebe O 16 374 - 001 - 29.09.2017Wartung Tägliche Wartung vor dem Betrieb Wartungsintervall in Stunden

Kontrollieren Sie die Riemen O O Kontrollieren Sie den Akku * O Kontrollieren Sie den Kraftstoffschlauch Tauschen Sie diesen bei Bedarf aus

Wechseln Sie das Getriebeöl O O So reinigen Sie das Gerät ACHTUNG: Verwenden Sie keinen Hochdruck- oder Dampfreiniger. Wasser kann in Lager und elektrische Anschlüsse gelangen und Korrosion verursachen, die zu Schäden am Gerät führt. Reinigen Sie das Gerät sofort nach der Anwendung.

• Reinigen Sie keine heißen Oberflächen wie Motor, Schalldämpfer und Abgasanlage. Warten Sie, bis die Oberflächen abgekühlt sind, und entfernen Sie dann Gras oder Schmutz.

• Vor dem Reinigen mit Wasser reinigen Sie mit einer Bürste. Entfernen Sie Gras und Schmutz auf dem und um das Getriebe, dem Getriebe-Lufteinlass und dem Motor.

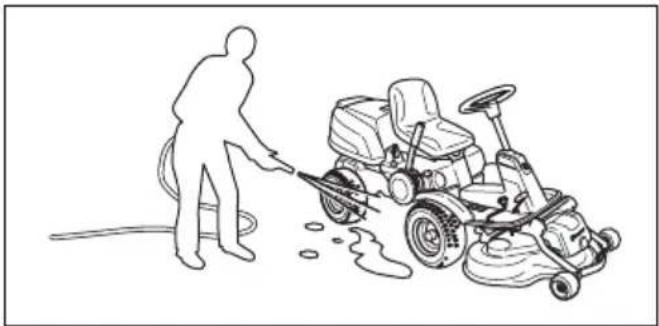

• Verwenden Sie fließendes Wasser aus einem Schlauch, um das Gerät zu reinigen. Verwenden Sie keinen Hochdruckreiniger.

• Richten Sie den Wasserstrahl nicht auf elektrische Bauteile oder Lager. Reinigungsmittel erhöhen in der Regel die Beschädigung.

• Bringen Sie das Mähdeck zum Reinigen in die Wartungsposition und spritzen Sie es mit einem Schlauch ab.

• Wenn das Gerät sauber ist, schalten Sie das Mähdeck kurz ein, um noch verbleibendes Wasser abzublasen. So reinigen Sie Motor und Schalldämpfer Halten Sie Motor und Schalldämpfer frei von Rasenschnitt und Schmutz. In Benzin oder Öl getränkter Rasenschnitt auf dem Motor kann die Brandgefahr erhöhen und das Risiko, dass der Motor zu heiß wird. Lassen Sie den Motor abkühlen, bevor er gereinigt wird. Mit Wasser und einer Bürste reinigen. Rasenschnitt rund um den Schalldämpfer trocknet schnell und stellt eine Brandgefahr dar. Verwenden Sie eine Bürste oder entfernen Sie den Rasenschnitt mit Wasser, wenn der Schalldämpfer kalt ist. So reinigen Sie den Kaltlufteinlass des Motors WARNUNG: Motor stoppen. Der Kaltlufteinlass dreht sich und kann Verletzungen an Ihren Fingern verursachen.

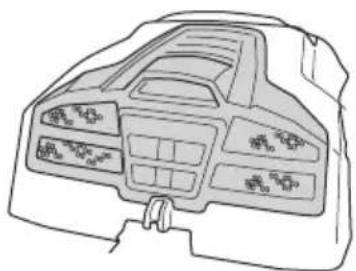

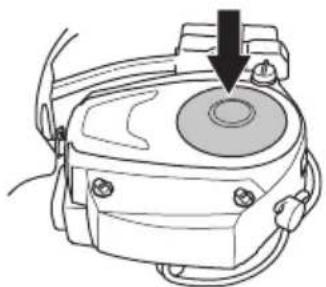

• Stellen Sie sicher, dass das Einlassgitter in der Motorabdeckung nicht verstopft ist. Entfernen Sie Gras und Schmutz mit einer Bürste. Stellen Sie sicher, dass der Kaltlufteinlass des Motors nicht verstopft ist. Entfernen Sie Gras und Schmutz mit einer Bürste.

• Öffnen Sie die Motorhaube. Stellen Sie sicher, dass der Kaltlufteinlass des Motors nicht verstopft ist. Entfernen Sie Gras und Schmutz mit einer Bürste.

374 - 001 - 29.09.2017

17• Überprüfen Sie die Luftleitung auf der Innenseite der Motorabdeckung. Stellen Sie sicher, dass der Luftkanal sauber ist und nicht am Kaltlufteinlass scheuert. So entfernen Sie die Abdeckungen So entfernen Sie die Motorabdeckung

1. Klappen Sie den Sitz nach vorne.

2. Lösen Sie die Klammer an der Motorabdeckung mit

dem Werkzeug mit dem am Zündschlüssel befestigten Werkzeug.

3. Klappen Sie die Abdeckung nach hinten.

So nehmen Sie die vordere Abdeckung ab

1. Lösen Sie die Klammer an der vorderen Abdeckung

mit dem Werkzeug mit dem am Zündschlüssel befestigten Werkzeug.

2. Nehmen Sie die vordere Abdeckung ab.

So entfernen Sie den rechten Kotflügel

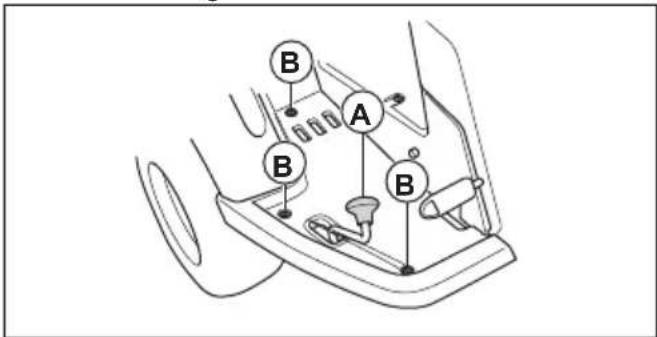

1. Drehen Sie den Knopf auf dem Rückwärts-Pedal (A)

und entfernen Sie ihn.

2. Lösen Sie die 3 Schrauben (B) und nehmen Sie den

rechten Kotflügel ab.

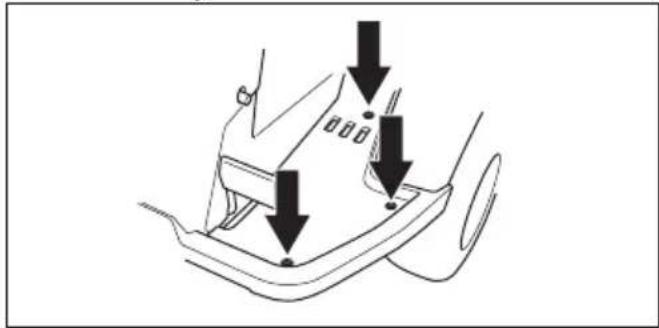

So entfernen Sie den linken Kotflügel

• Lösen Sie die 3 Schrauben und nehmen Sie den linken Kotflügel ab. So überprüfen Sie die Steuerdrähte Die Spannung der Steuerdrähte kann nach einer gewissen Zeit abnehmen. Dadurch muss die Einstellung der Lenkung geändert werden. Überprüfen und stellen Sie die Lenkung wie folgt ein:

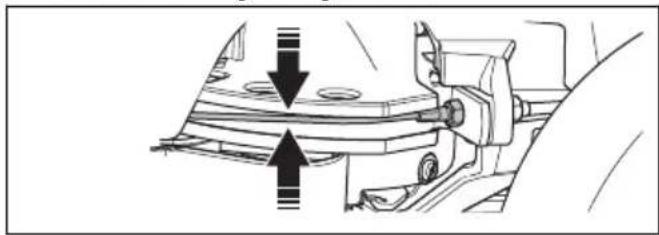

1. Die Steuerdrähte sind korrekt angezogen, wenn Sie

sie manuell 5 mm nach oben oder unten in der Nut auf dem Lenkring bewegen können.

2. Wenn die Drähte zu locker sind, lassen Sie sie von

einer autorisierten Servicewerkstatt einstellen. So kontrollieren Sie die Feststellbremse

1. Stellen Sie das Gerät auf einem festen Untergrund

mit Neigung ab. Hinweis: Stellen Sie das Gerät nicht auf einem Grashang ab, wenn Sie eine Kontrolle der Feststellbremse durchführen.

2. Betätigen Sie das Pedal der Feststellbremse (1).

3. Drücken und halten Sie den Sperrknopf (2) und

lassen Sie das Pedal der Feststellbremse los während der Sperrknopf weiterhin gedrückt wird.

4. Wenn das Gerät sich bewegt, lassen Sie die

Feststellbremse von einer autorisierten Servicewerkstatt einstellen.

374 - 001 - 29.09.20175. Betätigen Sie das Pedal der Feststellbremse erneut,

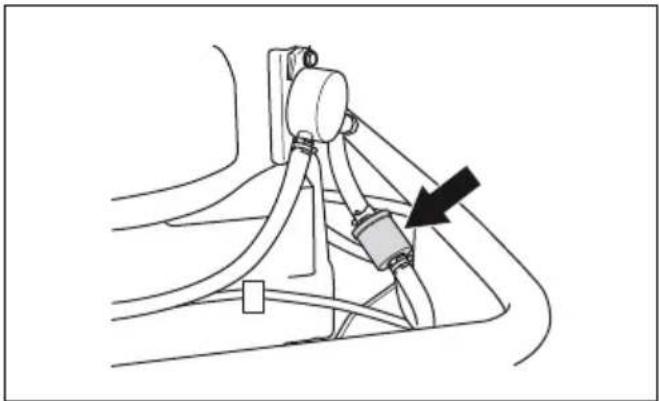

um die Feststellbremse zu lösen. So tauschen Sie den Kraftstofffilter aus

1. Öffnen Sie die Motorabdeckung, um an den

Kraftstofffilter zu gelangen.

2. Entfernen Sie die Schlauchhalter vom Kraftstofffilter

mit einer Flachzange.

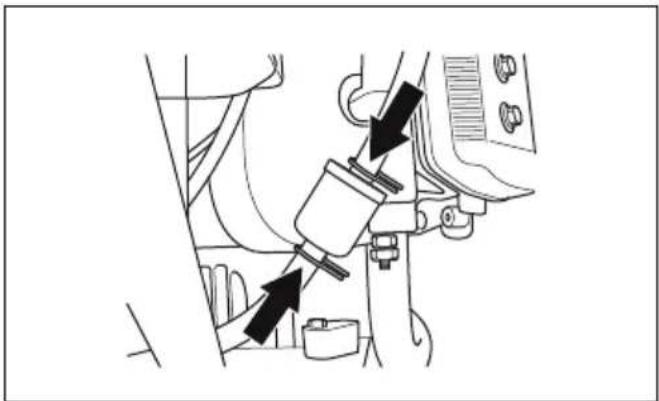

3. Ziehen Sie den Kraftstofffilter von den

4. Drücken Sie die Schlauchenden in den neuen

Kraftstofffilter. Verwenden Sie flüssiges Reinigungsmittel an den Enden des Kraftstofffilters, um die Verbindung zu vereinfachen.

5. Schieben Sie die Schlauchhalter gegen den

Kraftstofffilter. So reinigen und tauschen Sie den Luftfilter aus

1. Öffnen Sie die Motorhaube.

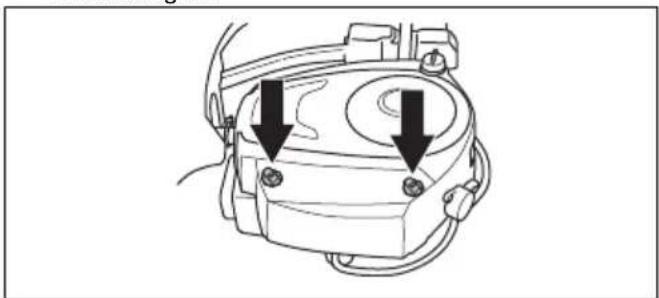

2. Lösen Sie die Drehknöpfe, mit denen die

Filterabdeckung gehalten wird, und heben Sie die Abdeckung ab.

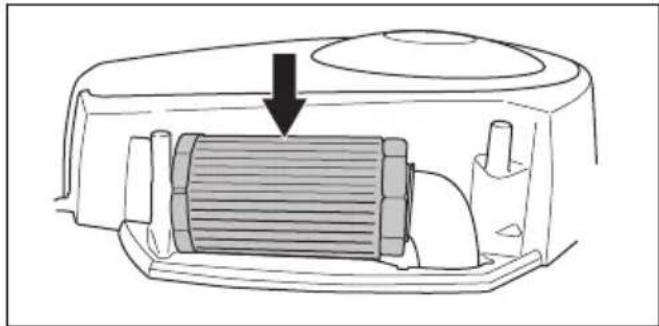

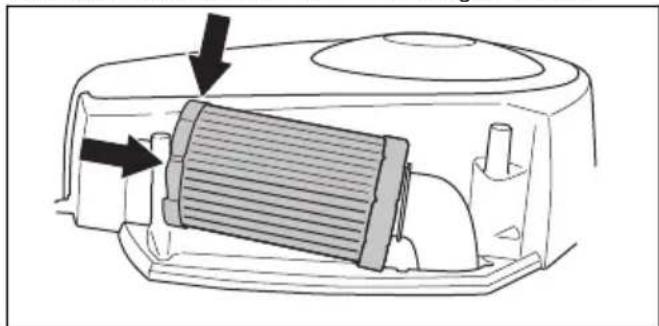

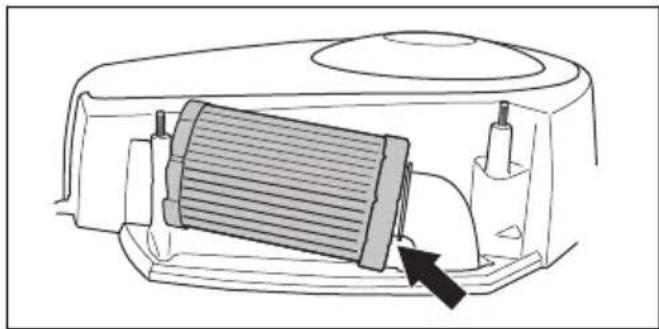

3. Heben Sie das Ende des Luftfilters an, um ihn zu

4. Schlagen Sie den Papierfilter gegen eine harte

Oberfläche, um ihn zu reinigen. Benutzen Sie keine Druckluft.

5. Wenn der Papierfilter weiterhin verschmutzt ist,

6. Setzen Sie den Luftfilter wieder auf den

7. Drücken Sie den Luftfilter in die richtige Position.

8. Bringen Sie die Luftfilterabdeckung wieder an und

drehen Sie die Drehknöpfe fest. So überprüfen und wechseln Sie die Zündkerze

1. Öffnen Sie die Motorhaube.

2. Entfernen Sie den Zündkabelschuh und reinigen Sie

den Bereich um die Zündkerze.

3. Entfernen Sie die Zündkerze mit einem ⅝ʺ (16 mm)

Zündkerzenschlüssel.

4. Überprüfen Sie die Zündkerze. Ersetzen Sie die

Zündkerze, wenn die Elektroden durchgebrannt sind oder die Isolierung Risse oder Schäden aufweist. Wenn die Zündkerze nicht beschädigt ist, reinigen Sie sie mit einer Stahlbürste.

374 - 001 - 29.09.2017

195. Prüfen Sie den Elektrodenabstand und stellen Sie

sicher, dass er korrekt ist. Siehe Technische Angaben auf Seite 29

6. Verbiegen Sie die Seitenelektrode, um den

Elektrodenabstand einzustellen.

7. Setzen Sie die Zündkerze wieder ein und drehen Sie

sie von Hand, bis sie den Zündkerzensitz berührt.

8. Ziehen Sie die Zündkerze mit dem

Zündkerzenschlüssel an, bis die Scheibe komprimiert wird.

9. Ziehen Sie eine gebrauchte Zündkerze um weitere 3

mm, eine neue Zündkerze um eine weitere Vierteldrehung an. ACHTUNG: Zündkerzen, die nicht richtig festgezogen sind, können zu Schäden am Motor führen.

10. Bringen Sie den Zündkabelschuh wieder an.

ACHTUNG: Versuchen Sie nicht, den Motor bei entfernter Zündkerze oder abgetrenntem Zündkabel zu starten. So tauschen Sie Hauptsicherung aus Eine durchgebrannte Sicherung erkennt man an dem durchgebrannten Steckverbinder.

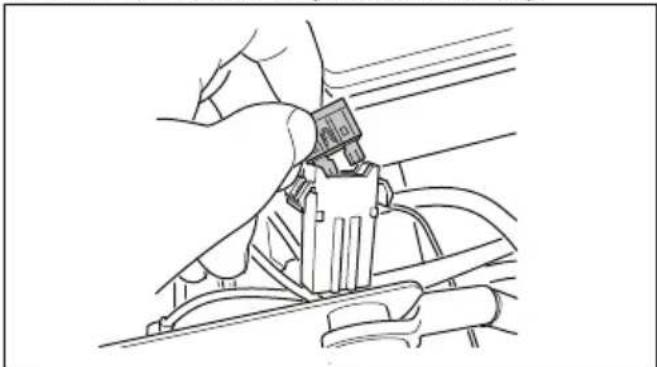

1. Entfernen Sie die Motorabdeckung. Die

Hauptsicherung befindet sich in der Halterung auf der Vorderseite der Batterie.

2. Ziehen Sie die Sicherung aus der Halterung.

3. Tauschen Sie die durchgebrannte Sicherung durch

eine neue Sicherung des gleichen Typs aus, Flachstift, 15 A.

4. Bringen Sie die Abdeckungen wieder an.

Wenn die Sicherung kurze Zeit nach dem Ersetzen erneut durchbrennt, liegt ein Kurzschluss vor. Reparieren Sie den Kurzschluss vor der erneuten Inbetriebnahme des Geräts. Wenden Sie sich an eine zugelassene Servicewerkstatt. So laden Sie den Akku

• Laden Sie die Batterie, wenn sie zu schwach ist, um den Motor zu starten.

• Verwenden Sie ein Standard-Ladegerät. ACHTUNG: Benutzen Sie kein Schnellladegerät oder ähnliche Starthilfen. Das führt zu Schäden am elektrischen System des Geräts.

• Trennen Sie vor dem Anlassen des Motors immer die Verbindung zum Ladegerät. So führen Sie einen Fremdstart des Motors durch Wenn die Batterie zu schwach ist, um den Motor zu starten, können Sie Überbrückungskabel für einen Fremdstart verwenden. Das Gerät ist mit einem negativ geerdeten 12-Volt-System ausgestattet. Das Produkt, das Sie für den Fremdstart verwenden, muss ebenfalls ein 12V-System mit negativer Masse haben. So schließen Sie die Überbrückungskabel an WARNUNG: Es besteht Explosionsgefahr aufgrund explosiver Gase, die von der Batterie ausgehen. Schließen Sie die Minusklemme der geladenen Batterie nicht an die oder in der Nähe der Minusklemme der schwachen Batterie an. ACHTUNG: Verwenden Sie die Batterie Ihres Geräts nicht zum Fremdstarten anderer Fahrzeuge.

1. Entfernen Sie die Motorabdeckung.

2. Entfernen Sie die Abdeckung des Batteriekastens.

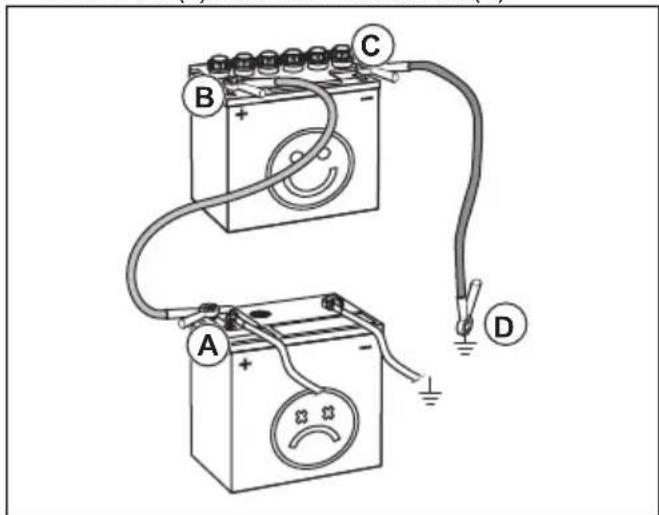

3. Schließen Sie ein Ende des roten Kabels an den

PLUSPOL (+) der leeren Batterie an (A).

374 - 001 - 29.09.20174. Schließen Sie das andere Ende des roten Kabels an

den PLUSPOL (+) der vollständig geladenen Batterie (B) an. WARNUNG: Schließen Sie die Enden des roten Kabels nicht am Chassis kurz.

5. Verbinden Sie ein Ende des schwarzen Kabels mit

dem MINUSPOL (-) der vollgeladenen Batterie (C).

6. Verbinden Sie das andere Ende des schwarzen

Kabels mit einer KAROSSERIE-MASSE (D), nicht in der Nähe von Kraftstofftank und Batterie.

7. Bringen Sie die Abdeckungen wieder an.

So entfernen Sie die Überbrückungskabel Hinweis: Entfernen Sie die Überbrückungskabel in umgekehrter Reihenfolge, wie Sie sie angeschlossen haben.

1. Entfernen Sie das SCHWARZE Kabel vom Chassis.

2. Entfernen Sie das SCHWARZE Kabel von der voll

aufgeladenen Batterie.

3. Entfernen Sie das ROTE Kabel von den 2 Batterien.

Reifendruck Der richtige Reifendruck beträgt 60 kPa (0,6 bar) an allen vier Reifen. So bringen Sie das Mähdeck in die Wartungsposition WARNUNG: Die Spannfeder des Treibriemens kann brechen und zu Verletzungen führen. Tragen Sie eine Schutzbrille.

1. Siehe Punkt 1–9 in

So entfernen und befestigen Sie das Mähdeck auf Seite 11

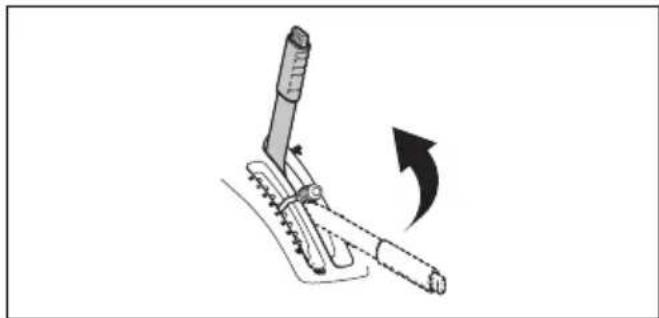

2. Ziehen Sie die Vorderkante des Mähdecks mit

beiden Händen bis zum Anschlag heraus.

3. Heben Sie das Mähdeck in eine senkrechte Position,

bis ein Klicken zu hören ist. Das Mähdeck wird automatisch in vertikaler Position verriegelt. So bringen Sie das Mähdeck in die Mähposition

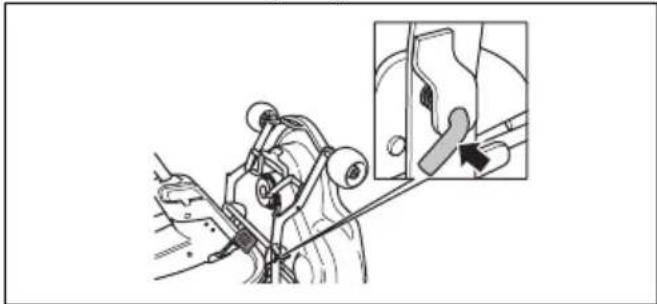

1. Halten Sie die Vorderkante des Mähdecks mit der

2. Lösen Sie die Verriegelung mit der rechten Hand.

3. Klappen Sie das Mähdeck herunter und drücken Sie

es bis zum Anschlag hinein.

4. Heben Sie die Schnitthöhenstrebe aus der Halterung

und setzen Sie sie in die dafür vorgesehene Bohrung.

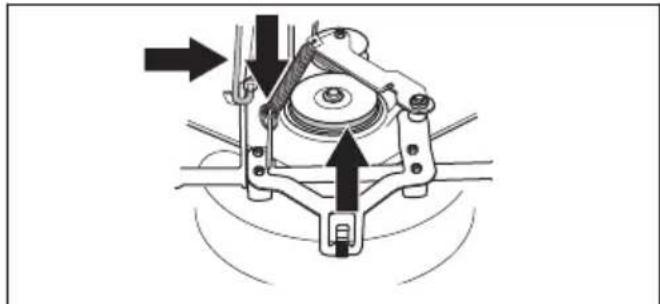

5. Setzen Sie den Treibriemen wieder ein.

374 - 001 - 29.09.2017

216. Setzen Sie die Spannfeder zum Spannen des

Treibriemens zurück.

7. Befestigen Sie die vordere Abdeckung.

8. Stellen Sie den Schnitthöhenhebel auf eine Position

zwischen 1 und 10. So prüfen und ändern Sie den Bodendruck des Mähdecks Ein korrekter Bodendruck sorgt dafür, dass das Mähdeck sich entlang der Oberfläche bewegt, aber nicht zu stark aufliegt.

1. Stellen Sie sicher, dass der Luftdruck in den Reifen

60 kPa (0,6 bar) beträgt.

2. Stellen Sie das Gerät auf einer ebenen Fläche ab.

3. Senken Sie das Mähdeck in die Mähposition ab.

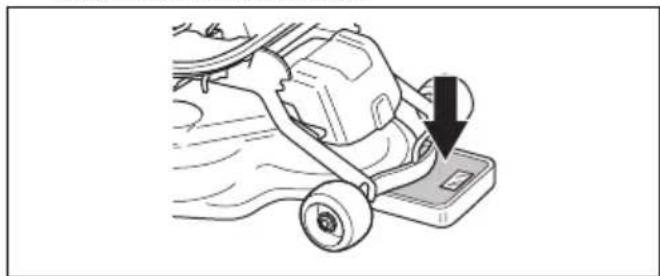

4. Legen Sie eine Personenwaage unter die

Vorderkante des Mähdecks.

5. Um sicherzustellen, dass kein Gewicht auf den

Stützrädern liegt, legen Sie einen Holzkeil zwischen den Rahmen und die Personenwaage.

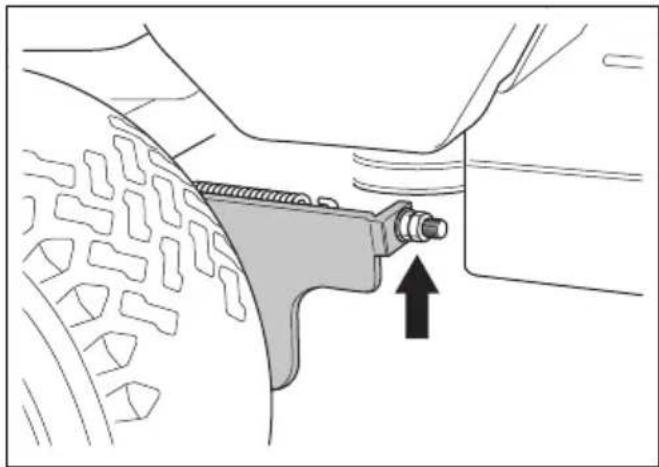

6. Zum Einstellen des Bodendrucks, drehen Sie die

Stellschrauben hinter den Vorderrädern auf der rechten und linken Seite.

7. Drehen Sie die Schrauben nach rechts oder links,

bis sich der Bodendruck zwischen 12 und 15 kg befindet. So überprüfen Sie die Fluchtung des Mähdecks

1. Stellen Sie sicher, dass der Luftdruck in den Reifen

60 kPa (0,6 bar) beträgt.

2. Stellen Sie das Gerät auf einer ebenen Fläche ab.

3. Senken Sie das Mähdeck in die Mähposition ab.

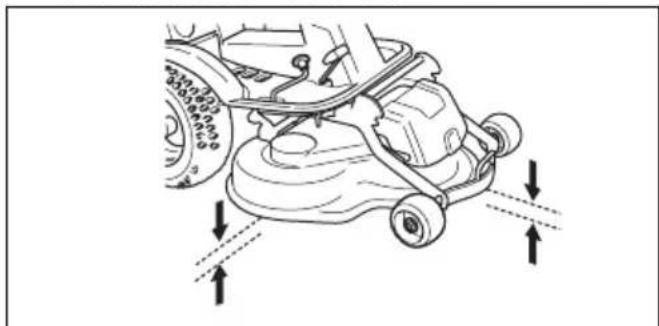

4. Messen Sie den Abstand zwischen dem Boden und

der vorderen und hinteren Kante des Mähdecks. Stellen Sie sicher, dass die hintere Kante 4-6 mm höher steht als die Vorderkante. So stellen Sie die Fluchtung des Mähdecks ein

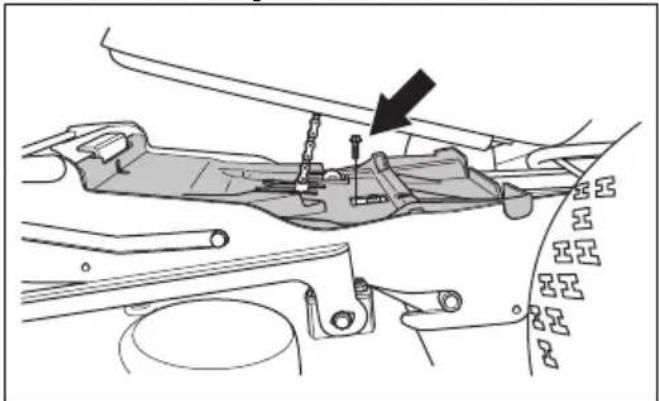

1. Entfernen Sie die vordere Abdeckung und den

374 - 001 - 29.09.20172. Entfernen Sie die Schrauben, mit denen die

Riemenabdeckung befestigt ist und heben Sie die Riemenabdeckung ab.

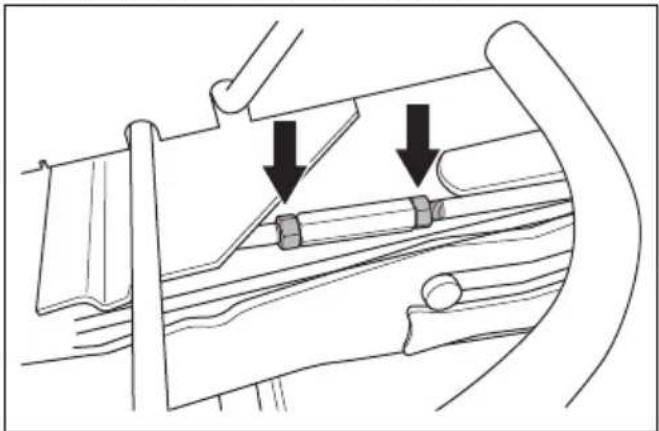

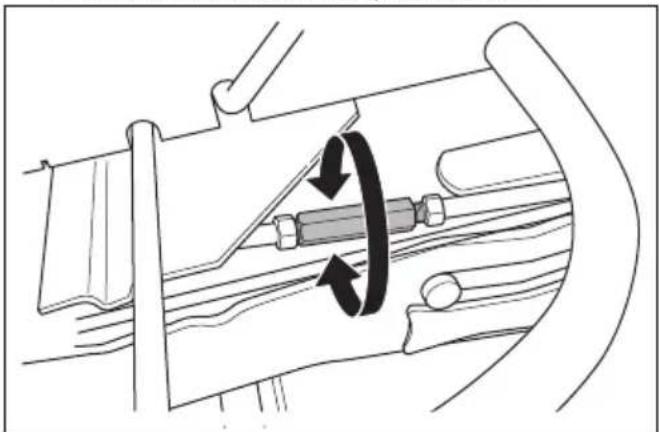

3. Lösen Sie die Muttern an der Hubstrebe.

4. Drehen Sie die Hubstrebe, um die Strebe zu

verlängern oder zu verkürzen. Verlängern Sie die Strebe, um die hintere Kante der Abdeckung anzuheben. Verkürzen Sie die Strebe, um die hintere Kante der Abdeckung abzusenken.

5. Ziehen Sie die Muttern an der Hubstrebe an, wenn

die Einstellung abgeschlossen ist.

6. Befestigen Sie die Riemenabdeckung und ziehen

Sie die Schrauben fest.

7. Bringen Sie den rechten Kotflügel und die vordere

Abdeckung an. So bauen Sie den BioClip-Aufsatz ab

• Entfernen Sie den BioClip-Aufsatz, um das Combi- Mähdeck von der BioClip-Funktion auf Heckauswurf des Grases umzurüsten. So entfernen und befestigen Sie den BioClip- Aufsatz am Mähdeck Combi 103

1. Bringen Sie das Mähdeck in die Wartungsposition.

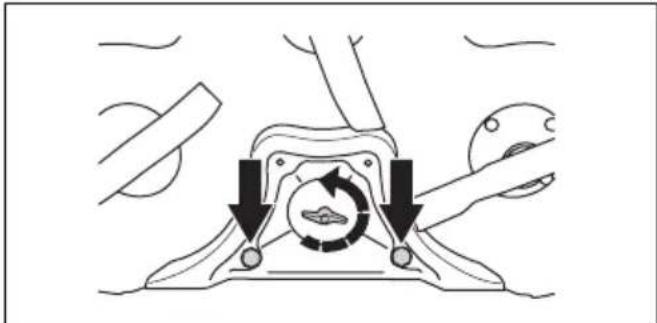

2. Entfernen Sie die 3 Schrauben, die den BioClip-

Aufsatz halten, und entfernen Sie den Aufsatz.

3. Befestigen Sie 3 M8x15 mm-Schrauben in den

Bohrungen für den BioClip-Aufsatz, damit die Gewinde nicht beschädigt werden.

4. Bringen Sie das Mähdeck zurück die Mähposition.

5. Bringen Sie die BioClip-Verschlusskappe in

umgekehrter Reihenfolge wieder an. So entfernen und befestigen Sie den BioClip- Aufsatz am Mähdeck Combi 94

1. Bringen Sie das Mähdeck in die Wartungsposition.

2. Den Drehknopf lösen, die Schrauben zur

Befestigung der BioClip-Verschlusskappe entfernen und den Stecker herausziehen.

3. Bringen Sie das Mähdeck zurück die Mähposition.

4. Bringen Sie die BioClip-Verschlusskappe in

umgekehrter Reihenfolge wieder an. So überprüfen Sie die Messer ACHTUNG: Beschädigte oder falsch ausgewuchtete Messer können zu Schäden am Gerät führen. Ersetzen Sie beschädigte Messer. Wenden Sie sich an eine zugelassene Servicewerkstatt zum Schärfen und Auswuchten von stumpfen Messern.

374 - 001 - 29.09.2017 231. Bringen Sie das Mähdeck in die Wartungsposition.

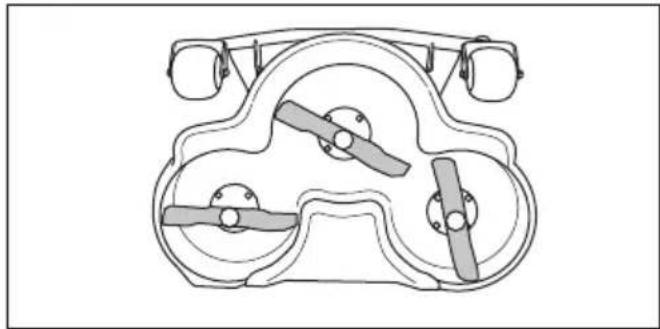

2. Sehen Sie sich die Messer an, um zu prüfen, ob sie

beschädigt sind und ob es notwendig ist, sie zu schärfen.

3. Ziehen Sie die Klingenschrauben mit einem

Anziehmoment von 45-50 Nm an. So tauschen Sie die Messer aus

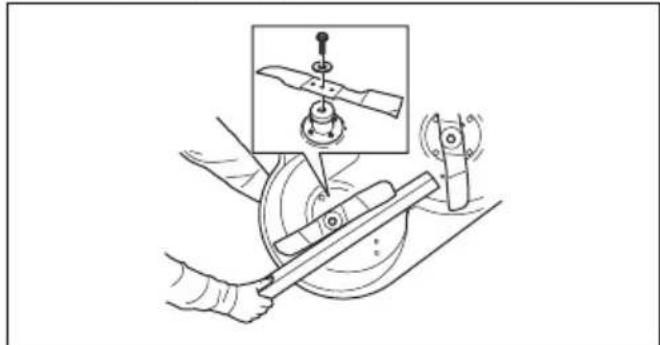

1. Bringen Sie das Mähdeck in die Wartungsposition.

2. Stellen Sie die Klinge mit einem Holzklotz fest.

3. Lösen und entfernen Sie die Klingenschraube, die

Unterlegscheiben und die Klinge.

4. Montieren Sie die neue Klinge mit den

abgewinkelten Enden in Richtung Mähdeck. WARNUNG: Ein falscher Klingentyp kann dazu führen, dass Objekte aus dem Mähdeck geschleudert werden und schwere Verletzungen verursachen. Verwenden Sie nur die Messer entsprechend den Angaben in Technische Angaben auf Seite 29

5. Befestigen Sie die Klinge, die Unterlegscheibe und

die Schraube. Ziehen Sie die Schraube mit einem Anziehmoment von 45-50 Nm an. So prüfen Sie den Motorölstand

1. Stellen Sie das Gerät auf einer ebenen Fläche ab

und stellen Sie den Motor ab.

2. Öffnen Sie die Motorhaube.

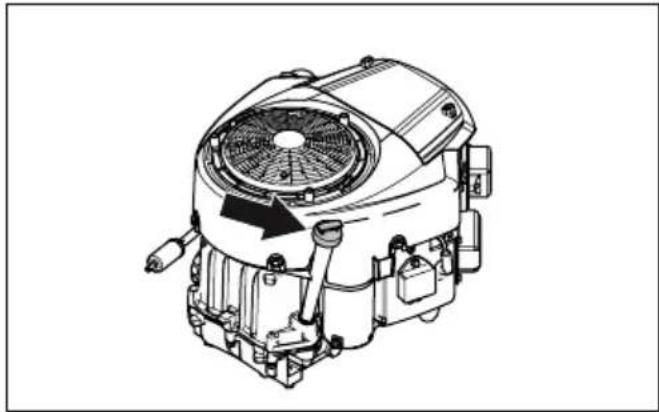

3. Lösen Sie den Messstab und ziehen Sie ihn heraus.

4. Reinigen Sie den Messstab von Öl.

5. Stecken Sie ihn wieder hinein und drehen Sie ihn

6. Lösen und ziehen Sie den Messstab heraus und

lesen Sie den Ölstand ab.

7. Der Ölstand muss zwischen den Markierungen auf

dem Messstab liegen. Wenn sich der Ölstand nahe der „ADD“-Markierung befindet, füllen Sie Öl bis zur Markierung „FULL“ nach.

8. Füllen Sie das Öl durch das Loch, in dem der

Messstab steckt. Füllen Sie das Öl langsam ein. Mischen Sie nicht verschiedene Arten von Öl.

9. Drehen Sie den Messstab ordnungsgemäß fest,

bevor Sie den Motor anlassen. Starten Sie den Motor und lassen Sie ihn ca. 30 Sekunden lang im Leerlauf laufen. Den Motor stoppen. Warten Sie 30 Sekunden und prüfen Sie den Ölstand erneut. So wechseln Sie Motoröl und Ölfilter Wenn der Motor kalt ist, starten Sie den Motor für 1 bis 2 Minuten, bevor Sie das Motoröl ablassen. Dadurch wird das Motoröl erwärmt und kann leichter ablaufen. WARNUNG: Betreiben Sie den Motor nicht länger als 1-2 Minuten, bevor Sie das Motoröl ablassen. Das Motoröl wird sehr heiß und kann zu Verbrennungen führen. Lassen Sie den Motor abkühlen, bevor Sie das Motoröl ablassen. WARNUNG: Wenn Sie Motoröl auf Körperteile verschütten, reinigen Sie sie mit Wasser und Seife. 24 374 - 001 - 29.09.20171. Öffnen Sie die Kunststoffkappe am Ende des Ölablasshahns.

2. Um das Öl ohne Verschütten abzulassen, kann

beispielsweise ein Schlauch am Ende des Ölablasshahn angebracht werden.

3. Stellen Sie einen Behälter unter den Ölablasshahn

4. Entfernen Sie den Messstab.

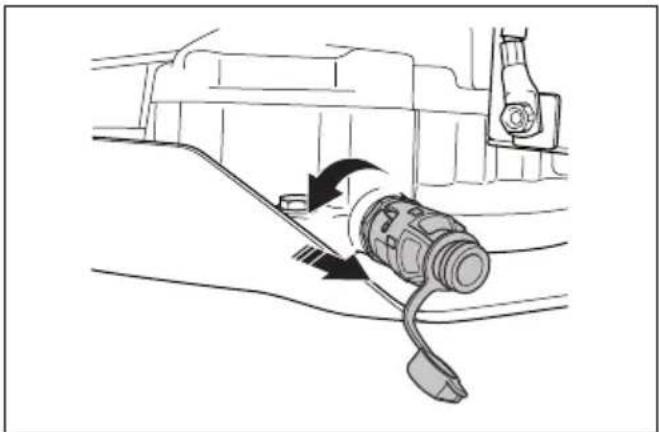

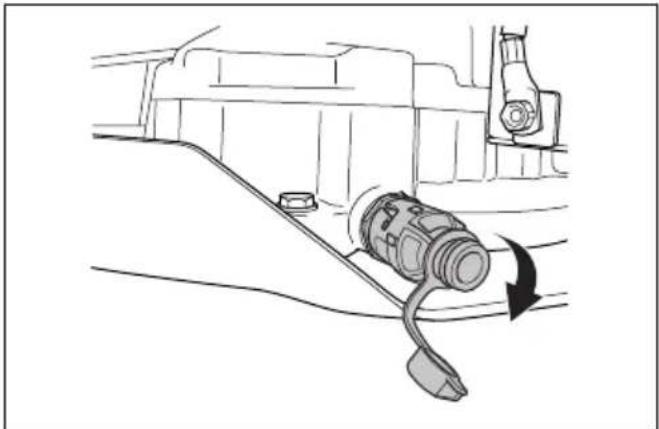

5. Drehen Sie den Ölablasshahn gegen den

Uhrzeigersinn und ziehen Sie ihn heraus, um ihn zu öffnen.

6. Lassen Sie das Öl in den Behälter laufen.

7. Drücken Sie den Ölablasshahn hinein und drehen

Sie ihn im Uhrzeigersinn, um ihn zu schließen.

8. Entfernen Sie den Kunststoffschlauch und setzen

Sie die Verschlusskappe wieder auf den Ölablasshahn.

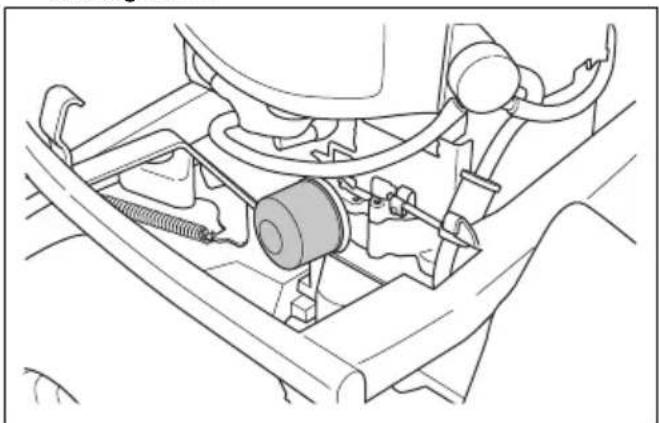

9. Drehen Sie den Ölfilter zum Entfernen gegen den

10. Schmieren Sie die Gummidichtung am neuen Ölfilter

mit frischem Öl leicht ab.

11. Zum Einsetzen des Ölfilters drehen Sie ihn von

Hand im Uhrzeigersinn ein, bis die Gummidichtung sitzt und drehen Sie dann eine weitere halbe Umdrehung.

12. Füllen Sie neues Öl entsprechend den Angaben in

So prüfen Sie den Motorölstand auf Seite 24 ein.

13. Starten Sie den Motor und lassen Sie ihn 3 Minuten

14. Halten Sie den Motor an und stellen Sie sicher, dass

der Ölfilter keine Undichtigkeit aufweist.

15. Füllen Sie Öl als Ausgleich für das Öl im neuen

Ölfilter nach. Hinweis: Für eine sichere Entsorgung von altem Motoröl siehe Entsorgung auf Seite 28

So prüfen Sie den Hydraulikölstand

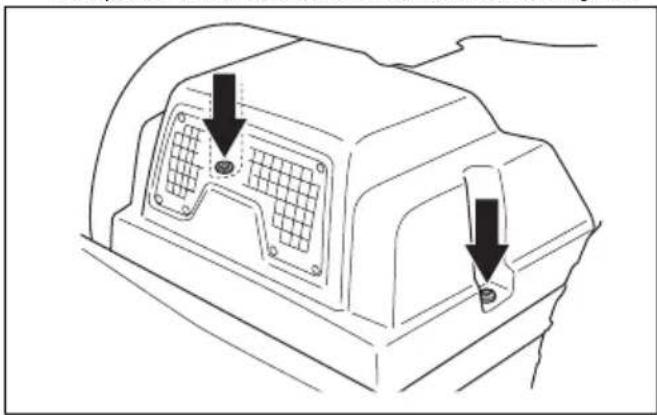

1. Entfernen Sie die beiden Schrauben (eine auf jeder

Seite), und nehmen Sie die Getriebeabdeckung ab.

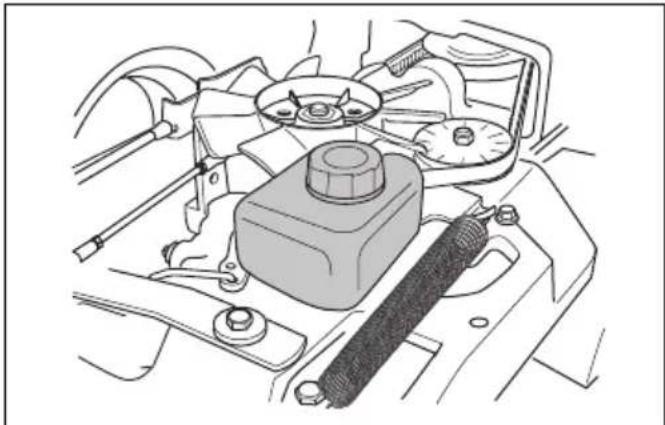

2. Stellen Sie sicher, dass sich der Ölstand im

Hydrauliköltank zwischen den beiden horizontalen Linien auf dem Tank befindet.

3. Füllen Sie Motoröl nach, wenn sich der Ölstand

unterhalb der unteren Linie befindet, füllen Sie aber nicht höher als die obere Linie. Empfohlenes Öl siehe Technische Angaben auf Seite 29

25So schmieren Sie den Riemenspanner Der Riemenspanner muss regelmäßig mit einem hochwertigen Molybdändisulfidfett geschmiert werden.

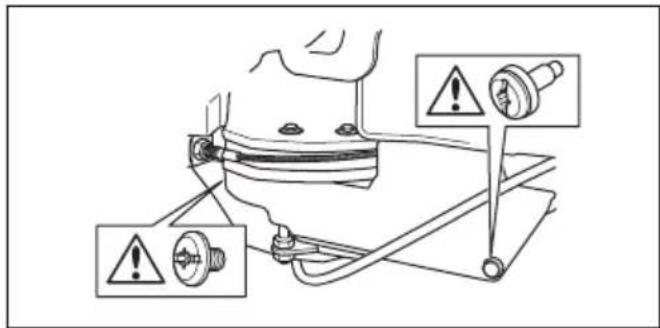

1. Entfernen Sie die beiden Schrauben, mit denen die

Riemenabdeckung befestigt ist und heben Sie sie ab.

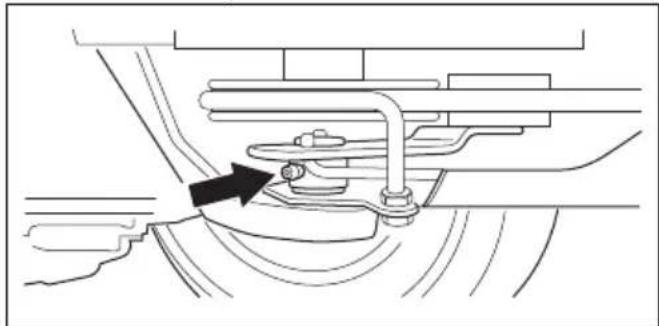

2. Schmieren Sie mit einer Schmierfettpistole einen

Nippel von rechts unterhalb der unteren Riemenscheibe, bis Fett austritt.

3. Befestigen Sie die Riemenabdeckung und ziehen

Sie die beiden Schrauben fest. Fehlersuche Problemlösung Wenn Sie in dieser Bedienungsanleitung keine Lösung für Ihre Probleme finden können, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt. Störung Ursache Der Anlasser dreht den Motor nicht Die Handbremse ist nicht angezogen. Siehe So betätigen und lösen Sie die Feststellbremse auf Seite 15

Der Hubhebel für das Mähdeck befindet sich in Mähposition. Siehe Sicherheits- kreis auf Seite 8

Die Hauptsicherung ist durchgebrannt. Siehe So tauschen Sie Hauptsicherung aus auf Seite 20

Das Zündschloss ist defekt. Die Verbindung zwischen dem Kabel und dem Akku ist defekt. Siehe Sicherer Umgang mit Akkus auf Seite 10

Der Akku ist zu schwach. Siehe So laden Sie den Akku auf Seite 20

Der Anlasser ist defekt. Der Motor startet nicht, wenn der Anlasser den Motor dreht Kein Kraftstoff im Kraftstofftank. Siehe So füllen Sie Kraftstoff ein auf Seite 12

Die Zündkerze ist defekt. Das Zündkabel ist defekt. Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung. Der Motor läuft nicht rund Die Zündkerze ist defekt. Der Vergaser ist falsch eingestellt. Der Luftfilter ist verstopft. Siehe So reinigen und tauschen Sie den Luftfilter aus auf Seite 19

Die Kraftstofftanklüftung ist blockiert. Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung. 26 374 - 001 - 29.09.2017Störung Ursache Der Motor hat offenbar keine Leistung Der Luftfilter ist verstopft. Siehe So reinigen und tauschen Sie den Luftfilter aus auf Seite 19

Die Zündkerze ist defekt. Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung. Das Gaskabel ist falsch eingestellt. Das Getriebe hat keine ausrei- chende Leistung Der Kaltlufteinlass des Getriebes oder die Kühlrippen sind blockiert. Das Gebläse auf dem Getriebe ist beschädigt. Es ist kein Öl im Getriebe oder der Ölstand ist zu niedrig. Siehe So prüfen Sie den Hydraulikölstand auf Seite 25

Der Akku wird nicht aufgeladen Der Akku ist defekt. Siehe Sicherer Umgang mit Akkus auf Seite 10

Die Verbindung der Kabelsteckverbinder an den Akku-Klemmen ist schlecht. Siehe Sicherer Umgang mit Akkus auf Seite 10

Vibrationen im Gerät Die Messer sind lose. Siehe So überprüfen Sie die Messer auf Seite 23

Ein oder mehrere Messer sind nicht gewuchtet. Siehe So überprüfen Sie die Messer auf Seite 23

Der Motor ist lose. Das Schneidergebnis ist nicht zu- friedenstellend Die Messer sind stumpf. Siehe So überprüfen Sie die Messer auf Seite 23

Das Gras ist lang oder nass. Siehe So erhalten Sie ein gutes Mähergebnis auf Seite 15

Das Mähdeck ist schief. Verstopfung durch Gras im Mähdeck. Siehe So reinigen Sie das Gerät auf Seite

Der Reifendruck ist auf der rechten und linken Seite unterschiedlich. Siehe Rei- fendruck auf Seite 21

Das Gerät wird mit zu hoher Geschwindigkeit betrieben. Siehe So erhalten Sie ein gutes Mähergebnis auf Seite 15

Die Motordrehzahl ist zu niedrig. Siehe So erhalten Sie ein gutes Mähergebnis auf Seite 15

Der Treibriemen rutscht durch. Transport, Lagerung und Entsorgung Transport

• Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf ein Fahrzeug oder einen Anhänger laden oder davon herunterladen.

• Verwenden Sie einen für den Transport des Geräts zugelassenen Anhänger.

• Vergewissern Sie sich, dass Sie die örtliche Straßenverkehrsordnung kennen bevor Sie das Gerät in einem Anhänger oder auf öffentlichen Straßen transportieren. So befestigen Sie das Gerät sicher für den Transport auf einem Anhänger WARNUNG: Die Feststellbremse reicht nicht aus, um das Gerät während des Transports zu sichern. Befestigen Sie das Gerät fest am Anhänger.

374 - 001 - 29.09.2017 27Ausstattung: 2 zugelassene Spanngurte und 4

1. Betätigen Sie die Handbremse.

2. Befestigen Sie die Spanngurte um Rahmen oder

3. Ziehen Sie die Spanngurte in Richtung Front und

Heck Anhängers an, um das Gerät zu sichern.

4. Platzieren Sie die Unterlegkeile vor und hinter die

Hinterräder. So schleppen Sie das Gerät ab Das Gerät verfügt über ein hydrostatisches Getriebe. Zur Vermeidung von Schäden am Getriebe, darf das Gerät nur über kurze Strecken und bei niedriger Geschwindigkeit abgeschleppt werden. Deaktivieren Sie das Getriebe beim Abschleppen. Siehe So aktivieren und deaktivieren Sie den Antrieb auf Seite

Lagerung Bereiten Sie das Gerät zur Lagerung am Saisonende vor und wenn es länger als 30 Tage nicht verwendet wird. Wenn Kraftstoff 30 Tage oder länger im Kraftstofftank verbleibt, können klebrige Partikel zu Verstopfungen im Vergaser führen. Dies hat negative Auswirkungen auf die Funktion des Motors. Zur Vermeidung von klebrigen Partikeln während der Lagerung, fügen Sie einen Stabilisator hinzu. Wenn Alkylatbenzin verwendet wird, ist kein Stabilisator erforderlich. Wenn Sie Standardbenzin verwenden, wechseln Sie nicht zu Alkylatbenzin. Dadurch können sich empfindliche Gummiteile verhärten. Geben Sie den Stabilisator zum Kraftstoff in den Tank oder in den Behälter für die Lagerung. Befolgen Sie immer die Mischungsverhältnis-Vorgaben des Herstellers. Lassen Sie den Motor mindestens 10 Minuten laufen, nachdem Sie den Stabilisator zugegeben haben bis er in den Vergaser strömt. WARNUNG: Lagern Sie das Gerät nicht mit Kraftstoff im Tank in Innenräumen oder Räumen mit unzureichender Belüftung. Sonst können Benzindämpfe in Kontakt mit offenem Feuer, Funken oder einem Kontrolllämpchen (z. B. Boiler, Warmwasserspeicher und Wäschetrockner) kommen und Feuer auslösen. WARNUNG: Entfernen Sie Gras, Blätter und andere brennbare Materialien vom Gerät, um die Brandgefahr zu reduzieren. Lassen Sie das Gerät abkühlen, bevor Sie es einlagern.

• Reinigen Sie das Gerät, siehe So reinigen Sie das Gerät auf Seite 17 . Beheben Sie Lackschäden, um Rost zu vermeiden.

• Untersuchen Sie das Gerät auf abgenutzte oder beschädigte Teile und ziehen Sie lose Schrauben und Muttern an.

• Entfernen Sie die Batterie. Reinigen Sie das Gerät, laden Sie es und lagern Sie es kühl.

• Wechseln Sie das Motoröl, und entsorgen Sie das Altöl.

• Leeren Sie den Kraftstofftank. Starten Sie den Motor und lassen Sie ihn laufen, bis kein Kraftstoff mehr im Vergaser ist. Hinweis: Leeren Sie Tank und Vergaser nicht, wenn ein Stabilisator hinzugefügt wurde.

• Entfernen Sie die Zündkerzen, und füllen Sie einen Esslöffel Motoröl in jeden Zylinder. Drehen Sie die Motorwelle von Hand, um das Öl aufzubringen, und setzen Sie die Zündkerzen wieder ein.

• Schmieren Sie alle Schmiernippel, Gelenke/ Verbindungen und Achsen.

• Bewahren Sie das Gerät an einem sauberen, trockenen Ort auf und decken Sie es für zusätzlichen Schutz ab.

• Eine Abdeckung zum Schutz Ihres Geräts während Lagerung oder Transport ist bei Ihrem Händler erhältlich. Entsorgung

• Gebrauchtes Motoröl, Frostschutzmittel etc. ist gefährlich und darf nicht im Freien oder auf dem Boden entsorgt werden. Entsorgen Sie immer alle verwendeten Chemikalien in einem Service Center oder in einer geeigneten Beseitigungsanlage.

• Wenn das Gerät abgenutzt ist und nicht mehr verwendet wird, können Sie es zurück zum Händler oder zu einer geeigneten Recyclingstelle schicken.

• Gehen Sie wegen der möglichen Auswirkungen auf die Umwelt vorsichtig mit Öl, Ölfiltern, Kraftstoff und dem Akku um. Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

• Entsorgen Sie den Akku nicht über den Hausmüll.

• Schicken Sie den Akku an eine Husqvarna- Servicewerkstatt oder entsorgen Sie ihn in einer Beseitigungsanlage für Altbatterien.

374 - 001 - 29.09.2017Technische Angaben

Technische Angaben Rider 213C Rider 216 Rider 216 AWD Abmessungen Länge ohne Mähdeck, mm 1960 1960 1960 Breite ohne Mähdeck, mm 883 883 883 Länge mit Mähdeck, mm 2243 2243 2243 Breite mit Mähdeck, mm 994 1000-1080 1000-1080 Höhe, mm 1120 1120 1120 Gewicht ohne Mähdeck, mit leeren Tanks, kg 194 198 217 Gewicht einschl. Mähdeck, mit leeren Tanks,

231 – – Radstand, mm 887 887 887 Spurweite vorn, mm 712 712 712 Spurweite hinten, mm 627 627 627 Reifengröße 16,5×6,0×8 16,5×6,0×8 16,5×6,0×8 Reifendruck, hinten – vorn kPa/bar 60 / 0,6 / 8,5 60 / 0,6 / 8,5 60 / 0,6 / 8,5 Max. zulässiges Gefälle, Grad ° 10 10 10 Motor Marke/Modell Briggs & Stratton / M21 Intek 3125 EFM Briggs & Stratton / M31 Intek 4155 EFM Briggs & Stratton / M31 Intek 4155 EFM Nennleistung des Motors, kW

Höchstdrehzahl des Motors, U/min: 3.000±100 2900±100 2900±100 Höchstgeschwindigkeit vorwärts, km/h 9 9 9 Kraftstoff, Mindest-Oktanzahl bleifrei 85 85 85 Tankvolumen, Liter 12 12 12 Öl Klasse SJ–CF, SAE 5W/30 oder SAE 10W/30 Klasse SJ–CF, SAE 5W/30 oder SAE 10W/30 Klasse SJ–CF, SAE 5W/30 oder SAE 10W/30 Ölmenge inkl. Filter, Liter 1,6 1,6 1,6 Ölmenge ohne Filter, Liter 1,4 1,4 1,4

Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Net- toleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmo- dell abgegeben wird. Maschinen für die Massenproduktion können von diesem Wert abweichen. Die tatsächli- che Ausgangsleistung des eingebauten Motors hängt von der Betriebsdrehzahl, den Umgebungsbedingungen und anderen Werten ab.

Schallleistungspegel, gemessen dB(A) 98 99 99 Garantierte Schallleistung dB(A) 100 100 100 Lautstärke

Schalldruckpegel am Ohr des Bedieners, dB(A)

Vibrationspegel am Lenkrad, m/s

2,5 2,5 2,5 Vibrationspegel am Sitz, m/s

0,7 0,7 0,7 Mähdeck Typ Combi 94 Combi 94 Combi 94 Combi 103 Combi 103 Mähdeck Combi 94 Combi 103 Schnittbreite, mm 940 1030 Schnitthöhe, 10 Positionen, mm 25-75 25-75 Gewicht, kg 37 44 Klinge Klingenlänge, mm 358 388

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG.

Schalldruckpegel gemäß EN ISO 5395. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).

Vibrationspegel gemäß EN ISO 5395. Die für den Vibrationspegel angegebenen Werte haben eine typische statistische Ausbreitung (Standardabweichung) von 0,2 m/s

(Lenkrad) und 0,8 m/s

(Sitz). 30 374 - 001 - 29.09.2017Mähdeck Combi 94 Combi 103 Artikelnummer 579 65 25-10 504 18 82-10 WARNUNG: Durch die Verwendung eines Mähdecks, das nicht für das Gerät zugelassen ist, können Objekte mit hoher Geschwindigkeit herausgeschleudert werden und schwere Verletzungen verursachen. Verwenden Sie keine anderen Mähdecktypen als die in dieser Bedienungsanleitung angegebenen. Service Service Führen Sie eine jährliche Überprüfung bei einem autorisierten Service Center durch, um sicherzustellen, dass das Gerät sicher betrieben werden kann und in der Hochsaison in optimalem Zustand ist. Der beste Zeitpunkt für eine Wartung oder Überholung des Geräts ist die Nebensaison. Geben Sie bei der Ersatzteilbestellung das Anschaffungsjahr sowie Modell, Typ und Seriennummer an. Verwenden Sie stets Originalersatzteile. Gewährleistung Getriebegewährleistung Gilt nur für Rider 216 AWD. Die Getriebegewährleistung gilt nur, wenn Prüfungen der Drehzahl der Vorder- und Hinterräder gemäß Wartungsplan erfolgen. Lassen Sie das Getriebe zur Vermeidung von Schäden von einer autorisierten Servicewerkstatt entsprechend einstellen. Siehe die angegebenen Tabellenwerte im Werkstatthandbuch.

374 - 001 - 29.09.2017 31EG-Konformitätserklärung

EG-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert, dass die Husqvarna Aufsitzrasenmäher Rider 213C, Rider 216 und Rider 216 AWD ab den Seriennummern des Baujahrs 2014 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht:

• „Maschinen-Richtlinie“ 2006/42/EG vom 17. Mai

• Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014

• „Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG vom 8. Mai 2000 Informationen zu Geräuschemissionen und der Mähbreite finden Sie unter „Technische Daten“. Folgende einheitliche Normen wurden angewendet: EN ISO 12100-2, EN ISO 5395-1, EN ISO 5395-3 Sofern nicht anders angegeben, sind die oben genannten Normen die neuesten veröffentlichten Versionen. Die angemeldete Prüfstelle 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala hat Berichte zur Beurteilung der Übereinstimmung gemäß Anlage VI zur RICHTLINIE DES RATES vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen” 2000/14/EC veröffentlicht. Die Zertifikate weisen die folgenden Nummern auf: 01/901/143, 01/901/144 Huskvarna, 2017-09-30 Claes Losdal, Entwicklungsleiter/Gartenprodukte (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)
