BEDIENUNGSANLEITUNG SCCB5313BP SAMSUNG

Digitale Dome-Farbkamera

Benutzerh andbuch

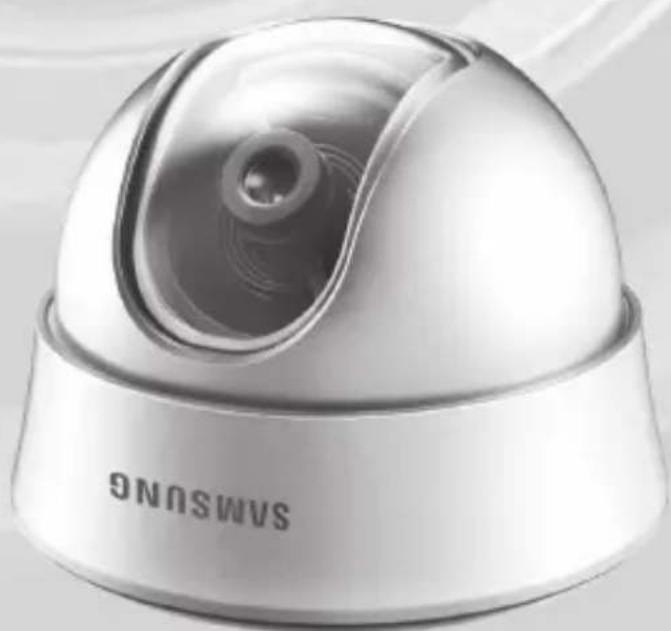

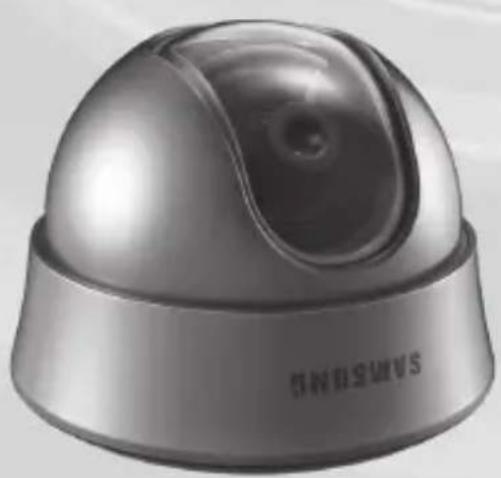

SCC-B531x(B)

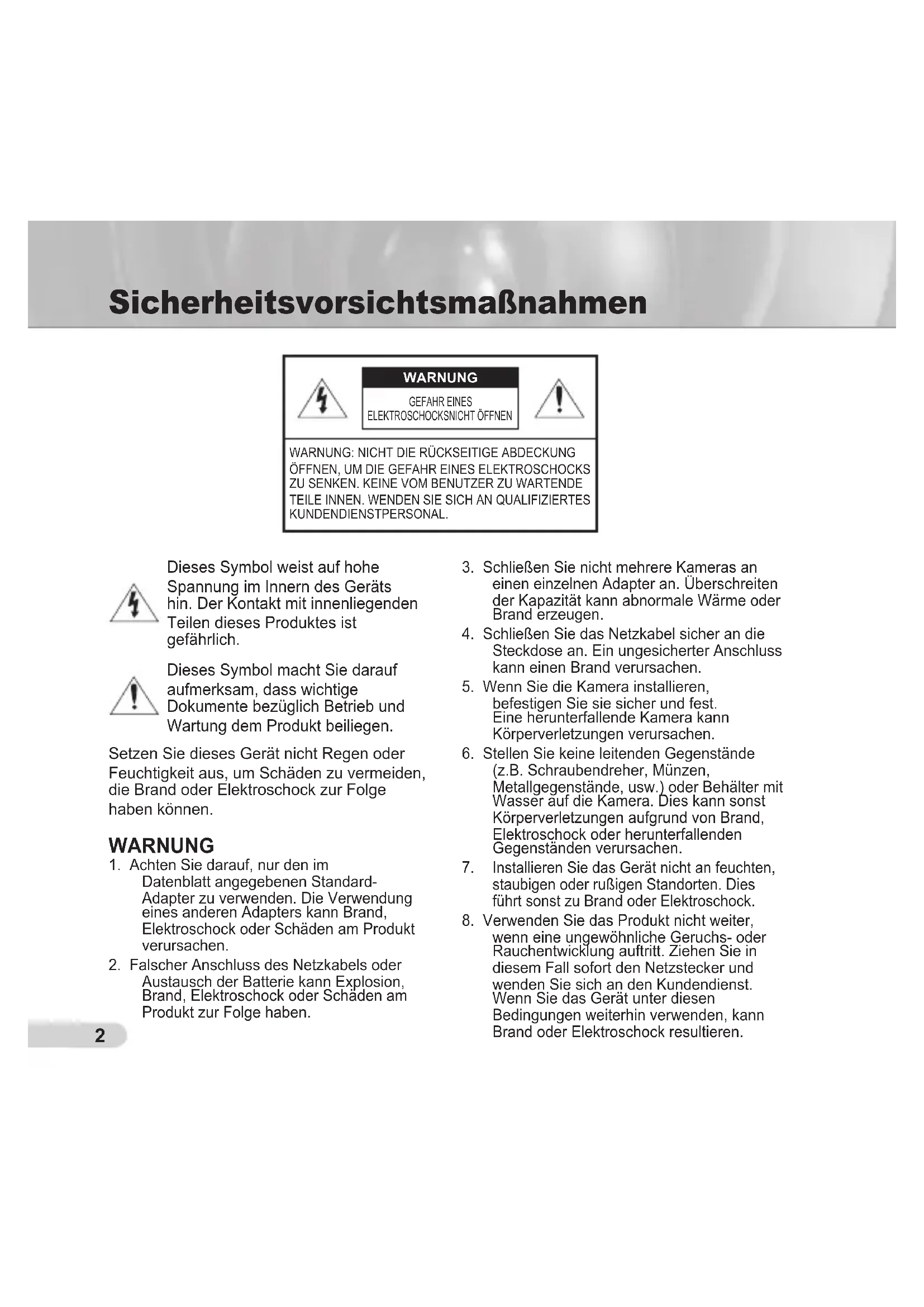

Sicherheitsvorsichtsmaßnahmen

Dieses Symbol weist auf hohe Spannung im Innern des Geräts hin. Der Kontakt mit innenliegenden Teilen theses Produktés ist gefährlich.

Dieses Symbol macht Sie darauf aufmerksam, dass wichtige Dokumente bezüglich Betrieb und Wartung dem Produkt beiliegen.

Setzen Sie these Gerät nicht Regen oder Feuchtigkeit aus, um Schäden zu vermeiden, die Brand oder Elektroschock zur Folge haben können.

WARNING

1. Achten Sie darauf, nur den im Datenblatt angegebenen Standard-Adapter zu verwenden. Die Verwendung eines anderen Adapters kann Brand, Elektroschock oder Schaden am Produkt verursachen.

2. Falscher Anschluss des Netzkabels oder Austausch der Batterie kann Explosion, Brand, Elektroschock oder Schaden am Produkt zur Folge haben.

3. Schlieben Sie nicht mehrere Kameras an einen einzelnen Adapter an. Überschreiben der Kapazität kann abnormale Wärme oder Brand erzeugen.

4. Schlieben Sie das Netzkabel sicher an die Steckdose an. Ein ungesicherter Anschluss kann einen Brand verursichen.
5. Wenn Sie die Kamera installieren, befestigen Sie sie sicher und fest. Eine herunterfallende Kamera kann Körperverletzungen verursachen.
6. Stellen Sie keine leitenden Gegenstände (z.B. Schraubendreher, Munzen, Metallgegenstände, usw.) oder Behälter mit Wasser auf die Kamera. Dies kann sonst Körperverletzungen aufgrund von Brand, Elektroschock oder herunterfallenden Gegenständen verursachen.
7. Installieren Sie das Gerät nicht an feuchten, staubigen oder rußigen Standorten. Dies führt sonst zu Brand oder Elektroschock.

8. Verwenden Sie das Produkt nicht weiter, wenn eine ungewöhnliche Geruchs- oder Rauchentwicklung auftritt. Ziehen Sie in dieser Fall sofort den Netzstecker und wenden Sie sich an den Kundendienst. Wenn Sie das Gerät unter diesen Bedingungen weiterhin verwenden, kann Brand oder Elektroschock resultieren.

9. Wenn these Produkt nicht einwandfrei Funktioniert, wenden Sie sich an den nachstgelegen den Kundendienst. Zerlegen oder modifizieren Sie these Produkte nicht in irgendiner Weise. (SAMSUNG haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden.)

10. Spritzen Sie während der Reinigung kein Wasser direkt auf die Produktteile. Dies führt sonst zu Brand oder Elektroschock.

VORSICHT

1. Lassen Sie keine Gegenstände auf das Produkt fallen oder setzen Sie es keinen starken Stößen aus. Halten Sie sich fern von Standorten die übermaßiger Erschütterung oder magnetischer Beeinflussung ausgesetzt sind.
2. Installieren Sie das Gerät nicht an einem Standort, der hohen Temperaturen (über 50^ ), niedrigen Temperaturen (unter 10 °C) oder hoher Feuchtigkeit ausgesetzt ist. Dies führt sonst zu Brand oder Elektroschock.
3. Wenn Sie das bereits installierte Gerät versetzen möchten, achen Sie darauf, die Stromversorgung abzuschalten und es dann erst zu versetzen und erneut zu installieren.
4. Ziehen Sie den Netzstecker bei Gewitter. Nichtbeachtung kann Brand oder Schaden am Gerät verursachen.
5. Halten Sie das Gerät fern von direktem Sonnenlicht und anderen Wärnestrahlungsquellen. Dies kann sonst zu Brand führen.

6. Installieren Sie das Gerät an einem Ort mit guter Belüftung.

7. Zielen Sie mit der Kamera nicht direkt in Richtung extrem heller Gegenstände wie zum Beispiel die Sonne, da dies den CCD-Bildsensor beschädigten kann.

8. Das Gerät darf nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Außer dem dürfen keine mit Flüssigkeiten gefüllten Behälter, wie beispielsweise Vasen, darauf abgestellt werden.
9. Der Netzstecker solte jederzeit in Reichweite und zuganglich sein, da er aus der Steckdose halten werden muss, um das Gerät vollständig abzuschalten.

FCC-Angaben

Dieses Gerät entspricht Abschnitt 15 der FCC-Normen. Der Betrieb unterliegt folgenden zwei Bedingungen:

1) Von thisem Gerät gehen keine schädlichen Interferenzen aus und
2) desses Gerät muss empfangene Interferenzen einschließlich der Interferenzen akzeptieren, die einen ungewonnen Betrieb verursachen können.

Hinweis

DiesesGerät ist getestet worden und die Einschränkungen für ein Digitalgerät der Kategorie A wurden als erfüllt betrachtet, gemäß Abschnitt 15 der FCC-Normen. Diese Einschränkungen wurden festgelegt, um für angemessenen Schutz gegen schädliche Störanfälligkeit zu sorgen, wenn das Gerät in einer gewerblichen Umgebung betrieben wird. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen und, falls es nicht in Übereinstimmung mit dem Bedienungshandbuch installiert und verwendet wird, schädliche Störungen beim Funkverkehr verursachen. Der Betrieb these Geräts in einem Wohngebiet verursacht sehr wahrseinlich schädliche Störungen, in thisem Fall muss der Benutzer die Störungen auf seine eigenen Kosten beseitigen.

Wichtige Sicherheitshinweise

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie sie auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie theses Gerat nicht in der Nahe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Lappen.
7. Blockieren Sie keine Beluftungsöffnungen. Installieren Sie es gemäß den Herstelleranweisungen.

8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispelsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verständern), die Wärme erzeugen.
   9.itte achten Sie darauf, die Schutzvorrichtung des gapolten bzw. geerdeten Steckers nicht zu beschädigen. Ein gapolter Stecker verfügt über zwei Stifte, von denen einer breiter als der andere ist. Ein geerdeter Stecker hat zwei Stifte und einen Erdungsstift. Der breite Stift oder der dritte Stift ist für ihre Sicherheit vorgesehen. Wenn der vorgesehene Stecker nicht in ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose austauschen zu halten.

9. Schützen Sie das Netzkabel so, dass nicht darauf getreten wird, und dass es insbesondere an den Steckern oder passenden Steckdosen bzw. der Stelle, an der das Kabel das Gerät verlässt, nicht abgeklemmt wird.

10. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/ Zubehörnteile.
11. Verwenden Sie diese nur mit dem vom Hersteller angegebenen Wagen, Ständer, Stativ, Auflage oder Tisch, oder die mit dem Gerät zusammen verkauf wurden.
12. Ziehen Sie den Netzstecker these Geräts. Geben Sie Acht bei der Verwendung eines Wagens, wenn Sie die Wagen-/Gerätekombination verschreiben, um Verletzungen durch Herunterfallen zu vermeiden.
13. Überlassen Sie alle Wartungsarbeiten qualifiziertem Kundendienstpersonal. Wartungsarbeiten sind erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, wie zum Beispiel ein beschädigtes Netzkabel oder Stecker, verschüttete Flüssigkeiten oder Gegenstände, die in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal Funktioniert oder fallen gelassen wurde.

Inhaltsangabe

Ubersicht 6

Uber these Anleitung 6

Produktübersicht 6

Hauptfunktionen 6

Teile 6

Prufen Sie die Teile in der Verpackung 6

Einzelteile Ihrer Kamera 7

Installation 8

Einstellung der Schalter 8

Einstellung der Funktionsschalter 8

Anschluss der Kabel und Einstellung der Schalter 10

Installation der Kamera 11

Vor der Installation 11

Installationsvorgang 11

Einstellen der Kamerarichtung 12

Anhang A: Spezifikationen für NTSC-Standard 13

Anhang B: Spezifikationen für PAL-Standard 15

Übersicht

Uber these Anleitung

These Bedienungsanleitung enthalt.
grundlegende Anweisungen fur das Gerat.
Es wird empfohlen, dass alle Benutzer diese Anleitung vor Gebrauch lessen.

These Anleitung ist wie folgt unterteilt:

■ Kapitel 1, "Übersicht", führt in das Benutzerhandbuch und die Produktbezogenen Informationen ein. (Dieses Kapitel)
Kapitel 2, "Installation", beschreiben wie das Gerät einzustellen und zu installmenten ist.
Anhang, "Spezifikationen", beschreibt die Spezifikationen des Produktes.

Produktübersicht

Dies ist die hochauflosende Dome-Kamera, die mit einem Objektiv mit fester Brennweite ausgestattet ist, welche über keine dynamische Verzögerung bei der Ausführung beweglicher Bilder und Eigenschaften wie zum Beispiel digitale Rauschminderung (DNR) durch Echtzeit-CCD Fehler-Kompensation, Low-Speed-Shutter (LSS: Auto x128), um eine deutliche Bildqualität zu realisieren, Tag- und Nacht-Farbokompensierung und ähnliches, verfügt.

Hauptfunktionen

Energie: 12V Gleichstrom/24V Wechselstrom
Sonderfunktionen

Line-Lock-Regelung (LL)
- Automatischer Weißabgleich
- Horizontale/vertikale Spiegelung
- Automatische Verständungsregelung
Low-Speed-Shutter-Regelung
- Gegenlicht-Kompensationsregelung
- Automatisches Umschalten zwischen Farb und Schwarz-/WeiBmodi
- Digitale Rauschminderung (DNR)
- Dynamische CCD Fehlerkompensation

Teile

Prufen Sie die Teile in der Verpackung

Überprüfen Sieitte,ob ihreKameraund die Zubehörteile sich in der Verpackung befinden. Diese Teile sind wie folgt dargestellt:

Kamera Test Monitor Kabel

Sicherungsschrauben Benutzerhandbuch

Hinweis

Das Test Monitor kabel dient dazu, die Kamera durch Anschluss an einen tragbaren Bildschirm zu testen. Falls Sie die Kamera wirklich an einen Überwachungsbildschirm anschließen möchten, verwenden Sie das BNC-Kabel.

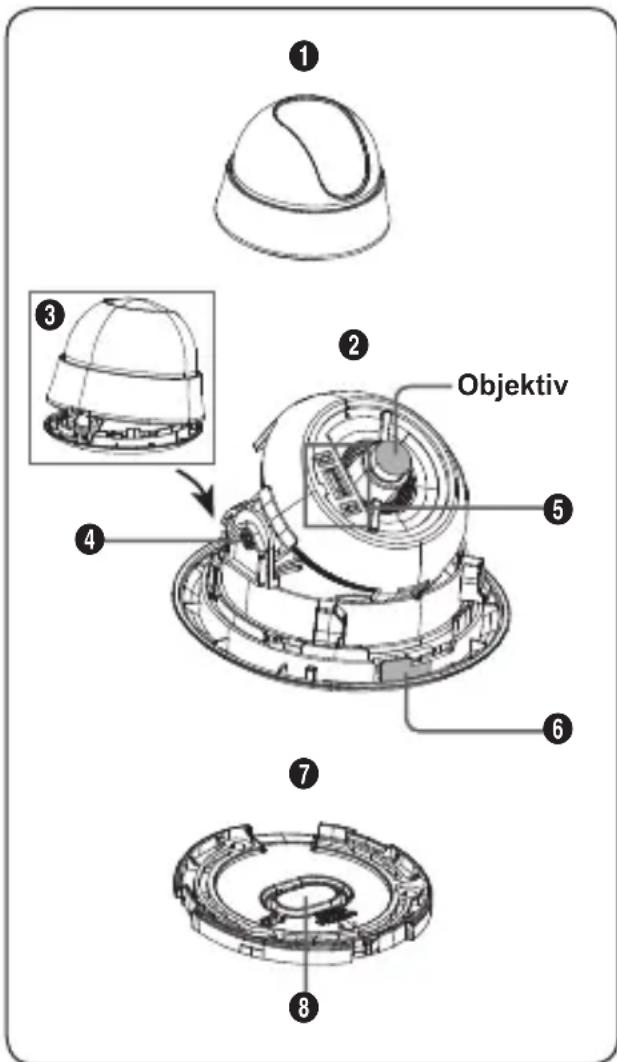

Einzelteile Ihrer Kamera

Ohre Kamera verfugt uber folgende Einzelteile:

1. Kuppelabdeckung: Dient als Schutz für das Objektiv und das Hauptgebäuse.
2. Hauptgehause: Beinhaltet ein Objektiv, eine Schalttafel, eine Leiterplatte, Schrauben und dergleichen.
3. Verriegelung: Dienzum Offnen oder Schlieben der Kuppelabdeckung. Drucken Sie die Verriegelung, um die Kuppelabdeckung zu öffnen.
4. Kipp-Befestigungsschraube: Mithilfe dieser Schraube kann die Neigung des Objektivs verstellt und festgestellt werden.
5. Schalttafel: Umfasst zwei verschiedene Arten von Schaltern, wie zum Beispiel Funktionsschalter und Schalter für die Phasenregelung. Die Tafel verfügt über acht Funktionsschalter in der Mitte und zwei Phasenregelungstasten auf der Seite des Funktionsschalterbereichs.
6. Verriegelungsauslöser: Drücken Sieihn nach außen und drehen Sie das Hauptgehäuse in Richtung ENTSPERREN, wenn Sie den Bügel vom Hauptgehäuse entfernen möchten.
7. Biegel: Dienzur Decken- oder Wandbefestigung. Er wird mit den drei langen Sicherungsschrauben befestigt, die in der Verpackung enthalten sind.
8. Offner für die Deckenhalterung: Entfernen Sie den Offner bei Installation des Netzanschlusses an der Decke.

Installation

Einstellung der Schalter

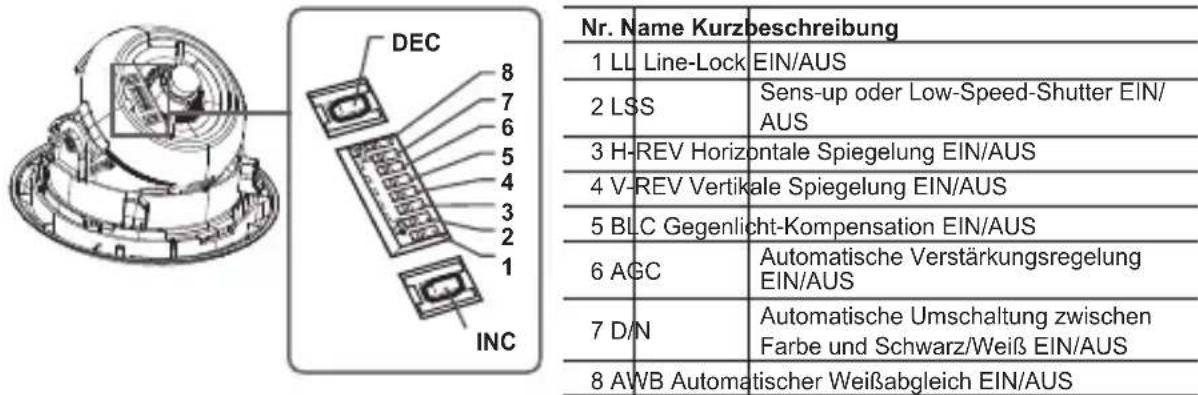

Einstellung der Funktionsschalter

Verstellen Sie die acht Schalter wie nachfolgend dargestellt, um die verfügbaren Funktionen an ihrer Kamera einzustellen:

1. Schalter 1 (LL): Wenn dieser Schalter auf AUS gestellt wird, lauft die Kamera im internen Synchronisationsmodus, wenn er jedoch auf EIN gestellt wird, lauft sie im Line-Lock-Modus. Beim internen Synchronisationsmodus verwendet die Kamera stets einen Innen-Kristalloszillator für die Synchronisation. Wenn jedoch mehrere Kameras an einen Folgeschalter angeschlossen werden, kann beim Umschalten von einer Kamera zur anderen das Kippen des Bildes oder Flimmern auftreten. Sie können in thisem Fall den Schalter auf EIN stellen, um diese Problem zu losen. Der Line-Lock-Modus lasst die Kamera die Wechselstromphase als Synchronisationsreferenz verwenden. In thisem Modus konnen Sie die Phasenreglertasten (INC/DEC) betätigten.

Hinweis

Stellen Sie diesen Schalter auf AUS, wenn Sie 12V Gleichstrom verwenden. Die Line-Lock-Funktion fungkioniert nicht wie gewöhnlich, wenn der Schalter auf EIN gestellt wird.

Stellen Sie den LL-Schalter auf EIN, während der Wechselstrom angeschlossen wird. Wenn das Bild kippt, müssen Sie die Phase mithilfe der Phasenreglertasten einstellen. Drücken Sie die Taste INC oder DEC, um die Phase um ein Grad zu erhöhen oder zu senken.

1. Schalter 2 (LSS): Dieser Sens-up-Modus sammelt die Bildfelder im Speicher, um das Rauschen zu mindern und gleichzeitig die Helligkeit und das Kontrastverhältnis zu erhöhen. Wenn dieser Schalter auf EIN gestellt wird, schaltet die Kamera automatisch auf maximal das 128-fache der Bilderfassungsgeschwindigkeit, um ein deutliches Bild für eine dunklere Darstellung zu implementieren.
2. Schalter 3 (H-REV): Wird dieser Schalter auf EIN gestellt, wird das Kamerabild horizontal gespiegelt. Wenn Sie ihren Standort mit einem Spiegel überwachen möchten, können Sie diese Funktion nutzen, um die richtige Darstellung zu sehen.
3. Schalter 4 (V-REV): Wird dieser Schalter auf EIN gestellt, wird das Kamerabild vertikal gespiegelt. Wenn ihre Kamera das vertikal gespiegelte Bild zu langsam anzeigt, können Sie diese Funktion nutzen, um die richtige Darstellung zu sehen.
4. Schalter 5 (BLC): Wird dieser Schalter auf EIN gestellt, können Sie selbst dann ein deutliches Bild betrachten, wenn die Kamera mit übermörigem Licht wie zum Beispiel Sonnenlicht und fluoreszierendem Licht konfrontiert wird. Wird dieser Schalter auf AUS gestellt, wird der Gegenstand bei übermörigem Licht nicht deutlich angezeigt.
5. Schalter 6 (AGC): Wird dieser Schalter auf EIN gestellt, erhöht die Kamera automatisch die Empfindlichkeit durch Verständung des Videosignals, sofern die Stärke des Signals unter einen vorgegebenen Wert absinkt. Verwenden Sie diese Funktion, wenn dunkle Bilder zu erwarten sind.
6. Schalter 7 (D/N): Wird dieser Schalter auf EIN gestellt, schaltet die Kamera je nach Helligkeit der Umgebung automatisch zwischen Farbe und Schwarz/Weiß um.

7. Schalter 8 (AWB): Dieser Schalter stellt den Weißabgleich ein. Wird dieser Schalter auf EIN gestellt, lauft die Kamera im ATW-Modus, und wird er auf AUS gestellt, lauft die Kamera im AWC-Modus.

8. ATW (Automatischer Weißabgleich): Die Farbtemperatur wird automatisch entspruchend den Umgebungsänderungen eingestellt. (Ungefahr 2000 ^ K bis 11.000 ^ K)

9. AWC (Automatische Weißabgleichregelung): Speichert die Farbtemperatur in dem Moment, wenn der Schalter auf AUS gesetzt wird. Dementsprechend werden die Farbtemperaturen anhand des gespeicherten Wertes eingestellt.

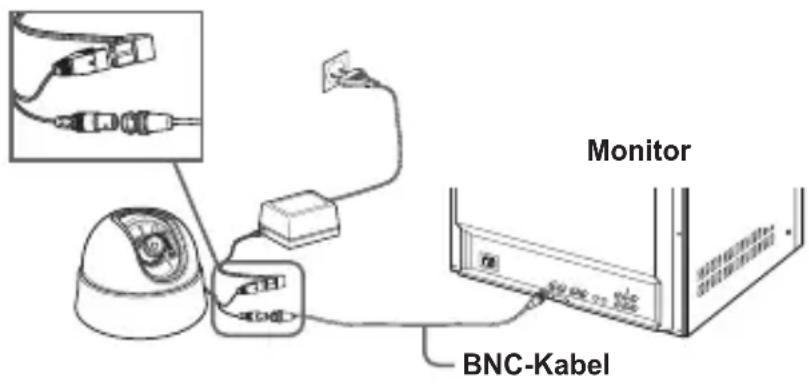

■ Anschluss der Kabel und Einstellung der Schalter

Für den Anschluss der Kabel:

1. Schließen Sie das BNC-Kabel an den Videoanschluss an, der sich an Ihrer Kamera befindet.
2. Schließen Sie das BNC-Kabel an den Video-Eingang am Monitor an.
3. Schlieben Sie den Netzadapter an den an Ihrer Kamera befindlichen Netzanschluss an. Sobald der Monitor eingeschaltet wird, wird das Kamerabild angezeigt.

Für die Überprüfung des Kamerabilds und der Einstellung der Schalter

1. Nehmen Sie die Kuppelabdeckung ab. Weitere Einzelheiten darüber, wie die Abdeckung abzunehmen ist, entnehmer Sie dem "Installationsverfahren" im Abschnitt 'Installation der Kamera' auf der nachsten Seite.
2. Stellen Sie die Funktion ihrer Kamera mithilfe der Schalttafel ein, während Sie das Bild am Bildschirm betrachten.

Installation der Kamera

Vorder Installation

Vor der Installation Ihrer Kamera mussen Sie folgende Vorsichtsmaßregeln lessen:

• Sie müssen prüfen, ob der Standort (Decke oder Wand) das fünffache Gewicht ihrer Kamera/TRagen kann.
• Lassen Sie das Kabel sich nicht an einer ungeeigneten Position verhaken oder die Umhüllung der elektrischen Leitung beschädigten. Ansonsten kann ein Defekt oder Brand verursacht werden.
• Lassen Sie keine Personen am Installationsstandort zu, wenn Sie ihre Kamera installieren. Sollen sich wertvolle Gegenstände unter dem Installationsplatz befinden, müssen Sie sie entfernen.

Installationsvorgang

1

2

3
Öffner für
Deckemontage

Für die Installation ihrer Kamera

1. Drücken Sie die Taste Verriegelung an der Unterseite ihrer Kamera undnehmen Sie die Kuppelabdeckung vom Hauptgehäuse mithilfe der anderen Hand ab. Das Hauptgehäuse wird in ihre Richtung frei gelegt.
2. Drucken Sie den Verriegelungsausloser nach außen, wie in der Abbildung dargestellt, und drehen Sie das Hauptgehäuse in Richtung ENTSPERREN, um den Bugel abzunehmen. Wenn dies nicht leicht durchzuführen ist, drehen Sie den Bugel in Richtung VERRIEGELN, während Sie die kleinen Öffnungen am Bugel halten.
3. Befestigen Sie den Biegel an der Position (Decke oder Wand) mit den enthaltenen drei Schrauben.

Hinweis

Das Zeichen KAMERA VORDERSEITE auf dem Bügel sollte dem Kameraüberwachung sbereich gegenüberstehen.

1. Wenn Sie den Bügel an der Decke installieren, entfernen Sie den Öffner für die Deckenmontage, indem Sie fest dagegendrücken, um die an ihrer Kamera befestigte Leitung durch die Öffnung in der Decke zu führen. Ansonsten konnen Sie den leeren Platz gegenüber dem Zeichen KAMERA VORDERSEITE für den Leitungsanschluss verwenden.
2. Befestigen Sie nun das Hauptgehäuse am Bügel, indem Sie es in Richtung VERRIEGELUNG drehen, nach dem Sie den Verriegelungsauslöser am Hauptgehäuse auf die breite Rille an der KAMERA VORDERSEITE ausgerichtet haben.
3. Stellen Sie die Kamerarichtung ein. Weitere Einzelheiten über die Richtungsregelung entnahmen Sie dem Kapitel "Einstellung der Kamerarichtung", auf derselben Seite.
4. Befestigen Sie nun die Kuppelabdeckung am Hauptgehäuse, indem Sie dagegardrücken bis Sie ein "Klicken" horen, nach dem Sie die breite Riffe am Unterteil der Kuppelabdeckung auf die Verriegelung am Hauptgehäuse ausgerichtet haben.

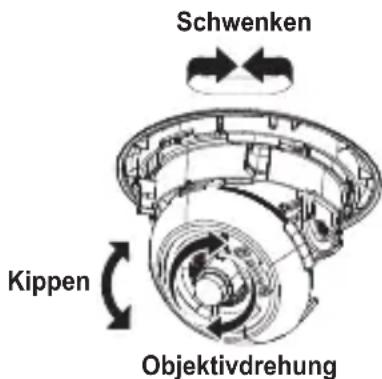

Einstellen der Kamerarichtung

Wenn die Kamera an der Decke befestigt ist, konnen Sie den Kamerabetrachtungswinkel einstellen. Sie konnen ihre Kamera nach links oder rechts drehen (Schwenken) und Sie konnen ihre Kamera nach oben oder unter neigen (Kippen).

Beim Schwenken ist das Rotationslimit ihrer Kamera auf 340 Grad (220 Grad im Uhrzeigersinn und 120 Grad entgegen dem Uhrzeigersinn) eingestellt. Die Rotation wird durch den Stopper innerhalb der Kamera gestopt. Losen Sie für die Schwenkregelung zuerst die beiden Schrauben, die sich an der Unterseite befinden. Drehen Sie dann in die von Ihnen gewünschteichtigung undziehen Sie die Schrauben wieder an, um die Kamera zu

befestigen. Ändern Sie die Position der Schrauben, wenn die beiden Befestigungsschrauben nicht angezogen werden können. Wenn es unvermeidlich ist, kann auch nur eine Schraube angezogen werden.

Beim Kippen können Sie die Neigung ihrer Kamera von null bis zu 90 Grad ändern. Wenn der Neigungswinkel unter 23 Grad ist, kann das Bild teilweise ausgeblendet sein. Verwenden Sie die Kipp-Befestigungsschrauben, um die Position nach Einstellung des Kippwinkels zu befestigen.

Drehen Sie für ein deutliches Bild das festgestellte Objektiv, um die Bildschärfe ihrer Kamera einzustellen. Wenn Sie die Kamera an einer schrägen Decke oder Wand installieren, können Sie das Kameraobjektiv drehen, um eine korrekte Bildrichtung zu sehen.

SCC-B531X

Anhang A: Spezifikationen für NTSC-Standard

Objekt Beschreibung
Produkttyp CCTV Farb-Domekamera
Leistungsaufnahme 24V Wechselstrom ± 10% (60Hz ± 0,3 Hz), 12V Gleichstrom +10%-5%
Übertragungsart NTSC-standard Farbsystem (525 Zeilen, 60 Felder)
Leistungsaufnahme Umgefähr 1,6W
Bildwandler 1/3 Zoll IT Typ Super-HAD CCD
Pixel	SCC-B5311N, B5313N, B5315N			SCC-B5310N
	Gesamt: 811(H) x 508(V), 410.000 Pixel			Gesamt: 537(H) x 505(V), 270.000 Pixel
	Effektiv: 768(H) x 494(V), 380.000 Pixel			Effektiv: 510(H) x 492(V), 250.000 Pixel
Abtastmodus 525 TV-Linien, 2:1 Interlace
Abtasteate	Horizontal: 15,734Hz(INT)/15,750Hz(LL)
	Vertikal: 59,94Hz(INT)/60Hz(LL)
Synchronisationsmodus	INT/Line Lock (Einstellen der Phase mit der Taste INC/DEC)
Horizontale Auflösung	SCC-B5311N, B5313N, B5315N SCC-B5310N
	540 TV-Linien 330 TV-Linien
Min. Lichtstärke des Objeks	F2,0	Sens-up Off	50IRE 1 Lux 0,6Lux
			30IRE 0,6Lux 0,4Lux
			15IRE 0,3Lux 0,2Lux
		Sens-up x128	50IRE 0,008Lux 0,005Lux
			30IRE 0,005Lux 0,003Lux
			15IRE 0,002Lux 0,001Lux
Ausgangssignal	COMPOSITE Video(1,0 Vp-p, 75ohm, BNC), Test Monitor OUT(1,0 Vp-p, 75ohm, Kabel-baum)
Objektiv	Brennweite Bereich			Einschreibenkung des Betrachtungswinkels	Modell
	3,0mm	Horizontal Vertical		92°	SCC-B5313N
	3,8mm	Horizontal Vertical		71°	SCC-B5310N, B5311N
	8,0mm	Horizontal Vertical		33,6°	SCC-B5315N
				25,3°
PAN Funktion	Reichweite: 0 bis 340° (220 Grad im Uhrzeigersinn und 120 Grad entgegen dem Uhrzeigersinn)
TILT (Kipp)- Funktion	Reichweite: 0 bis 90°

Objekt Beschreibung
Regelungen	Line-Lock (LL)Sens-up; Low-Speed-Shutter(LSS)Horizontale Spiegelung (H-REV)Vertikale Spiegelung (V-REV)Gegenlicht-Kompensation (BLC)Automatische Verständungsregelung (AGC)Umschaltung zwischen Farbe und Schwarz/Weiß bei Tag und Nacht-Rechtsel (D/N)Automatischer Weißabgleich (AWB)Digitalare Rauschminderung (DNR)Dynamische CCD Fehlerkompensation
Produktfarbe SCC-B531xN : Weiß / SCC-B531xBN : Schwarz
Betriebstemperatur -10°C bis +50°C
Betriebsfeuchtagigkeit bis zu 90%

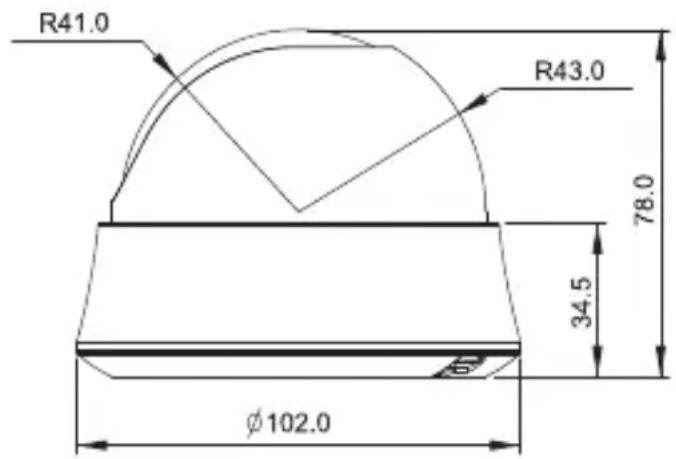

Größe 102(Ø) x 78(H) mm
Gewicht 190g

G

Anhang B: Spezifikationen für PAL-Standard

Objekt Beschreibung
Produkttyp CCTV Farb-Domekamera
Leistungsaufnahme 24V Wechselstrom ± 10% (50Hz ± 0,3 Hz), 12V Gleichstrom +10%-5%
Übertragungsart PAL-Standard Farbsystem (625 Zeilen, 50 Felder)
Leistungsaufnahme Umgefähr 1,6W
Bildwandler 1/3 Zoll IT Typ Super-HAD CCD
Pixel	SCC-B5311P, B5313P, B5315P			SCC-B5310P
	Gesamt: 795(H) x 596(V), 470.000 Pixel			Gesamt: 537(H) x 597(V), 320.000 Pixel
	Effektiv: 752(H) x 582(V), 440.000 Pixel			Effektiv: 500(H) x 582(V), 290.000 Pixel
Abtastmodus 625 TV-Linien, 2:1 Interlace
Abtastrate	Horizontal: 15,625Hz(INT)/15,625Hz(LL)
	Vertikal: 50Hz(INT)/50Hz(LL)
Synchronisationsmodus	INT/Line Lock (Einstellen der Phase mit der Taste INC/DEC)
Horizontale Auflösung	SCC-B5311P, B5313P, B5315P SCC-B5310P
	540 TV-Linien 330 TV-Linien
Min. Lichtstärke des Objeks	F2,0	Sens-up Off	50IRE 1	Lux 0,6Lux	SCC-B5310P
			30IRE 0,6Lux 0,4Lux	Lux 0,6Lux 0,4Lux	SCC-B5310P
			15IRE 0,3Lux 0,2Lux	Lux 0,3Lux 0,2Lux	SCC-B5310P
		Sens-up x128	50IRE 0,008Lux 0,005Lux	Lux 0,008Lux 0,005Lux	SCC-B5310P
			30IRE 0,005Lux 0,003Lux	Lux 0,005Lux 0,003Lux	SCC-B5310P
			15IRE 0,002Lux 0,001Lux	Lux 0,002Lux 0,001Lux	SCC-B5310P
Ausgangssignal	COMPOSITE Video(1,0 Vp-p, 75ohm, BNC), Test Monitor OUT(1,0 Vp-p, 75ohm, Kabel-baum)
Objektiv	Brennweite	Bereich	Einschreibenkung des Betrachtungswinkels	Modell
	3,0mm	Horizontal Vertical	92°	SCC-B5313P
	3,8mm	Horizontal Vertical	71°	SCC-B5310P, B5311P
	8,0mm	Horizontal Vertical	53°	SCC-B5315P
PAN Funktion	Reichweite: 0 bis 340° (220 Grad im Uhrzeigersinn und 120 Grad entgegen dem Uhrzeigersinn)
TILT (Kipp)- Funktion	Reichweite: 0 bis 90°

Objekt Beschreibung
Regelungen	Line-Lock (LL)Sens-up; Low-Speed-Shutter(LSS)Horizontale Spiegelung (H-REV)Vertikale Spiegelung (V-REV)Gegenlicht-Kompensation (BLC)Automatische Verständungsregelung (AGC)Umschaltung zwischen Farbe und Schwarz/Weiß bei Tag und Nacht-Rechtsel (D/N)Automatischer Weißabgleich (AWB)Digitalare Rauschminderung (DNR)Dynamische CCD Fehlerkompensation
Produktfarbe SCC-B531xP: Weiß / SCC-B531xBP: Schwarz
Betriebstemperatur -10°C bis +50°C
Betriebsfeuchigkeit bis zu 90%
Größe 102(Ø) x 78(H) mm
Gewicht 190g

Korrekte Entsorgung von Altgeräten

(Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie these geser bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Handler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt darf nicht zusammen mit anderen Gewerbebemüll entsorgt werden.

SAMSUNG
