Produkttyp	Fahrradsattel mit integrierter Pumpe
Marke	Crivit
Modell	IAN 109976
Ungefähre Maße	270 x 200 x 150 mm
Ungefähres Gewicht	600 g
Materialien	Kunststoff und Polyurethanschaum
Verwendungszweck	Sitz für Fahrrad, privater Gebrauch
Härteeinstellung	Integrierte Pumpe: 3 Pumpstöße (weich), 8 (mittel), 15 (hart)
Ablassventil	Ja, zum Ablassen der Luft
Montage	Auf Sattelstütze von 27,2 bis 31,6 mm typisch, Klemmbefestigung inklusive
Empfohlenes Anzugsmoment	24 Nm auf beiden Seiten
Minimale Einschubtiefe	Markierungen auf der Sattelstütze beachten
Sicherheit	Schnellspanner an Gabelbeinen, vor jeder Benutzung überprüfen
Pflege und Reinigung	Mit feuchtem Tuch reinigen, keine aggressiven Reinigungsmittel verwenden
Lagerung	An einem trockenen, sauberen Ort mit moderaten Temperaturen
Garantie	3 Jahre, gültig für Material- und Herstellungsfehler
Allgemeine Informationen	Nicht für den gewerblichen Gebrauch geeignet, umweltgerechte Entsorgung

Häufig gestellte Fragen - IAN 109976 CRIVIT

Wie montiere ich den Sattel auf die Sattelstütze?

Verwenden Sie die vormontierte Klemmbefestigung. Bei Sattelstützen entfernen Sie die Schrauben (Schlüsselweite 13), Distanzstücke und Klemmbefestigung und montieren den Sattel direkt auf die patentierte Stütze. Ziehen Sie die Schrauben auf beiden Seiten mit 24 Nm an.

Wie stelle ich die Härte des Sattels ein?

Drücken Sie die Pumptaste (1): 3 Mal für weich, 8 Mal für mittel, 15 Mal für hart. Der Sattel kann mit der Zeit Luft verlieren; pumpen Sie ihn bei Bedarf wieder auf.

Wie lasse ich die Luft aus dem Sattel ab?

Drücken Sie das Ablassventil (2), um die Luft entweichen zu lassen. Dies reduziert die Härte.

Welche Sicherheitsüberprüfungen sollten vor jeder Benutzung durchgeführt werden?

Überprüfen Sie auf Beschädigungen oder Verschleiß, stellen Sie sicher, dass alle Schrauben festgezogen sind und der Schnellspanner geschlossen ist. Verwenden Sie den Sattel nicht, wenn er beschädigt ist.

Ist der Sattel mit allen Fahrradtypen kompatibel?

Er passt auf die meisten Standard-Sattelstützen. Überprüfen Sie den Durchmesser Ihrer Sattelstütze und beachten Sie die durch Markierungen angegebene Mindesteinschubtiefe.

Wie pflege ich den Sattel?

Reinigen Sie ihn nur mit einem feuchten Tuch und wischen Sie ihn trocken. Lagern Sie ihn stets an einem trockenen, sauberen Ort mit moderaten Temperaturen. Vermeiden Sie den Kontakt mit scharfen Gegenständen.

Wie lange ist die Lebensdauer des Sattels?

Die Lebensdauer hängt von der Nutzung ab. Risse oder Kratzer im Schraubbereich weisen darauf hin, dass der Sattel ausgetauscht werden muss. Die Garantie beträgt 3 Jahre.

Was tun, wenn der Sattel schnell Luft verliert?

Das ist normal: Er verliert allmählich Luft. Pumpen Sie ihn gemäß den Angaben wieder auf. Bei Verdacht auf ein Leck überprüfen Sie auf Löcher.

Hat der Sattel Garantie?

Ja, er hat eine 3-jährige Garantie gegen Material- und Herstellungsfehler. Bewahren Sie den Kassenbon auf. Die Garantie deckt keine unsachgemäße Verwendung ab.

Wie entsorge ich den Sattel am Ende seiner Lebensdauer?

Entsorgen Sie ihn umweltgerecht über ein zugelassenes Recyclingunternehmen oder die kommunalen Dienste. Beachten Sie die örtlichen Richtlinien.

BEDIENUNGSANLEITUNG IAN 109976 CRIVIT

Bestimmungsgemäße Verwendung 63

Sicherheitshinweise 64 - 65

Verletzungsgefahr...... 64 - 65

Vermeidung von Sachschäden 65

Montage 66 - 67

Aufpumpen 68

Luft ablassen 69

Pflege, Lagerung 69

Entsorgung 69

3 Jahre Garantie....70 - 71

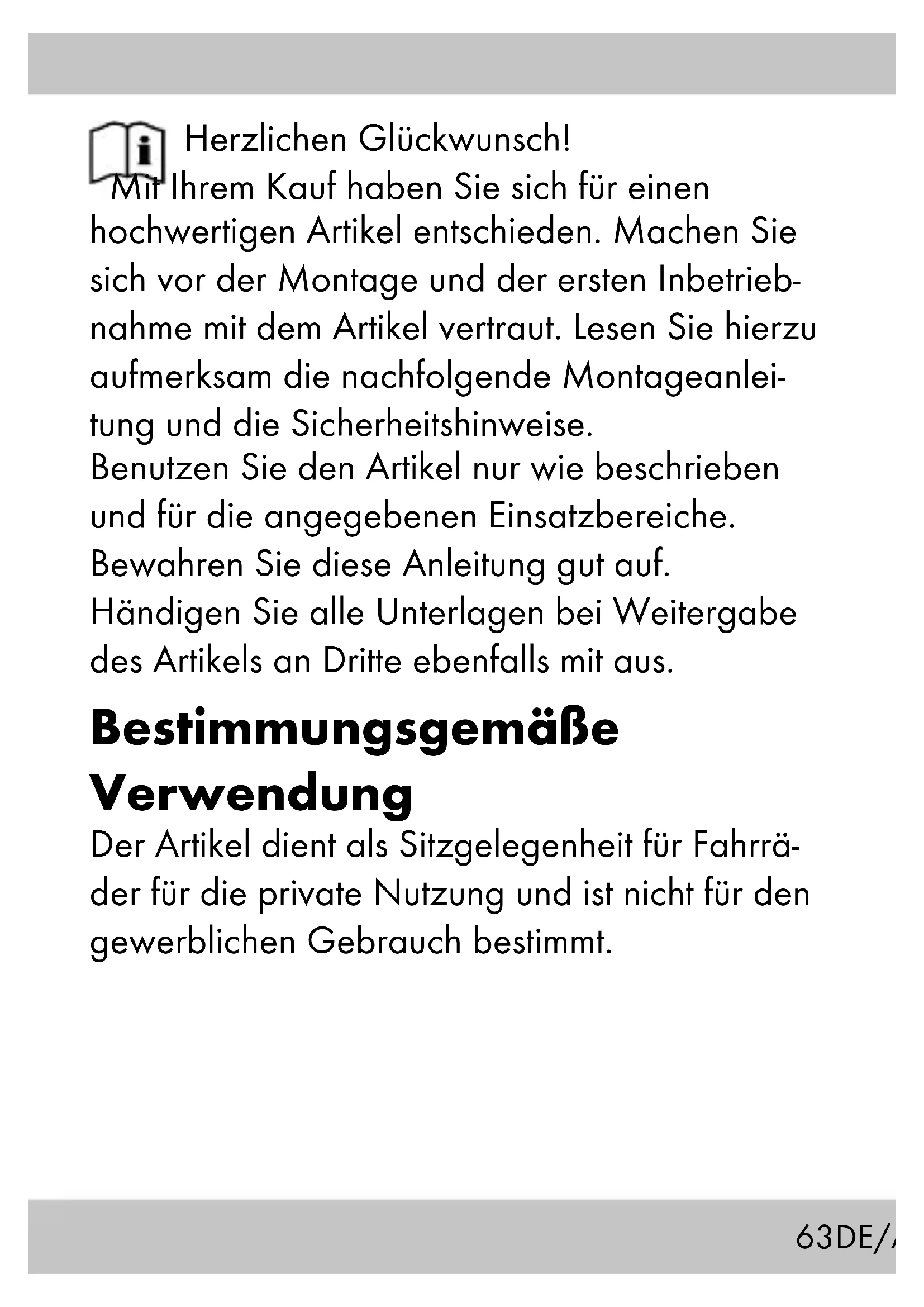

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Artikel vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anleitung gut auf.

Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Bestimmungsgemäße

Verwendung

Der Artikel dient als Sitzgelegenheit für Fahrräder für die private Nutzung und ist nicht für den gewerblichen Gebrauch bestimmt.

⚠ Sicherheitshinweise Verletzungsgefahr!

• Montieren Sie den Artikel fachgerecht und achten Sie darauf, dass er während der Fahrt nicht verrutschen kann. Nehmen Sie während der Fahrt keine Einstellungen am Artikel vor.
• Schnellspanner müssen an den Ausfall-Enden in geschlossenem Zustand anliegen.

Stellen Sie den Schnellspanner so ein, dass Sie bei einer 90°-Stellung etwas

Widerstand verspüren und ziehen Sie ihn fest.

Fragen Sie gegebenenfalls Ihren Fachhändler.

- Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen.

Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Schraubverbindungen und ziehen Sie lockere Schraubverbindungen gegebenenfalls nach.

Der Artikel darf nur in einwandfreiem Zustand verwendet werden!

• Achten Sie bei der Verwendung eines Kindersitzes auf das Umhüllen aller unter dem Sattel befindlichen Federringe, um ein Einklemmen von Fingern zu vermeiden.
• Jede Art von Rissen und/oder Kratzern in hochbeanspruchten Bereichen des Sattels (Schraubverbindungen) sind ein Hinweis darauf, dass die Lebensdauer des Bestandteils erreicht wurde und das Teil ersetzt werden sollte.

Vermeidung von Sachschäden

• Achten Sie darauf, dass der Artikel nicht mit spitzen Gegenständen in Berührung gebracht wird.
• Schützen Sie den Artikel vor extremen Witterungseinflüssen wie Kälte, Nässe und direkter Sonneneinstrahlung.

Montage

Stellen Sie den Sattel stets auf die für Sie passende Höhe ein. Beachten Sie die Markierung an der Sattelstütze, welche die Mindesteinstecktiefe kennzeichnet. Die Befestigungsschrauben des Artikels müssen beidseitig mit 24 Nm (Newtonmeter) angezogen werden, um sicher an der Kerzen-Sattelstütze befestigt zu sein.

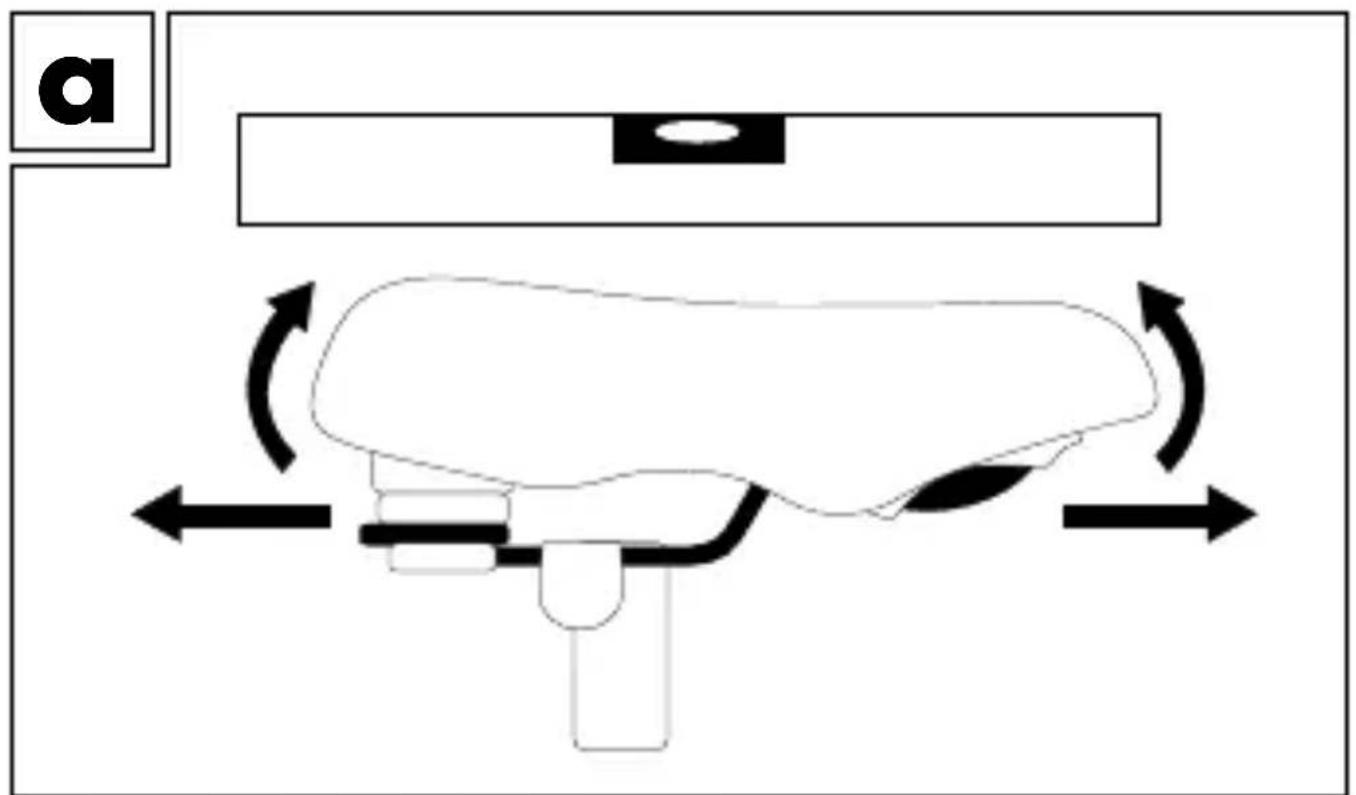

(Abb. A) Richten Sie den Artikel horizontal aus.

(Abb. B) Für Kerzen-Sattelstützen: Befestigen Sie den Sattel mittels des vormontierten Klobens an der Kerzen-Sattelstütze.

(Abb. C)

1. Entfernen Sie beidseitig mit einem 13er Maul-schlüssel die Befestigungsschrauben (a).
   Entfernen Sie die Abstandshalter (b), die Schraube (d) sowie den Kloben (c).
2. Montieren Sie den Sattel anschließend direkt an der Patent-Sattelstütze.

a - Befestigungsschraube d - Schraube

b - Abstandshalter

c - Kloben

d ① ②

aufpumpen

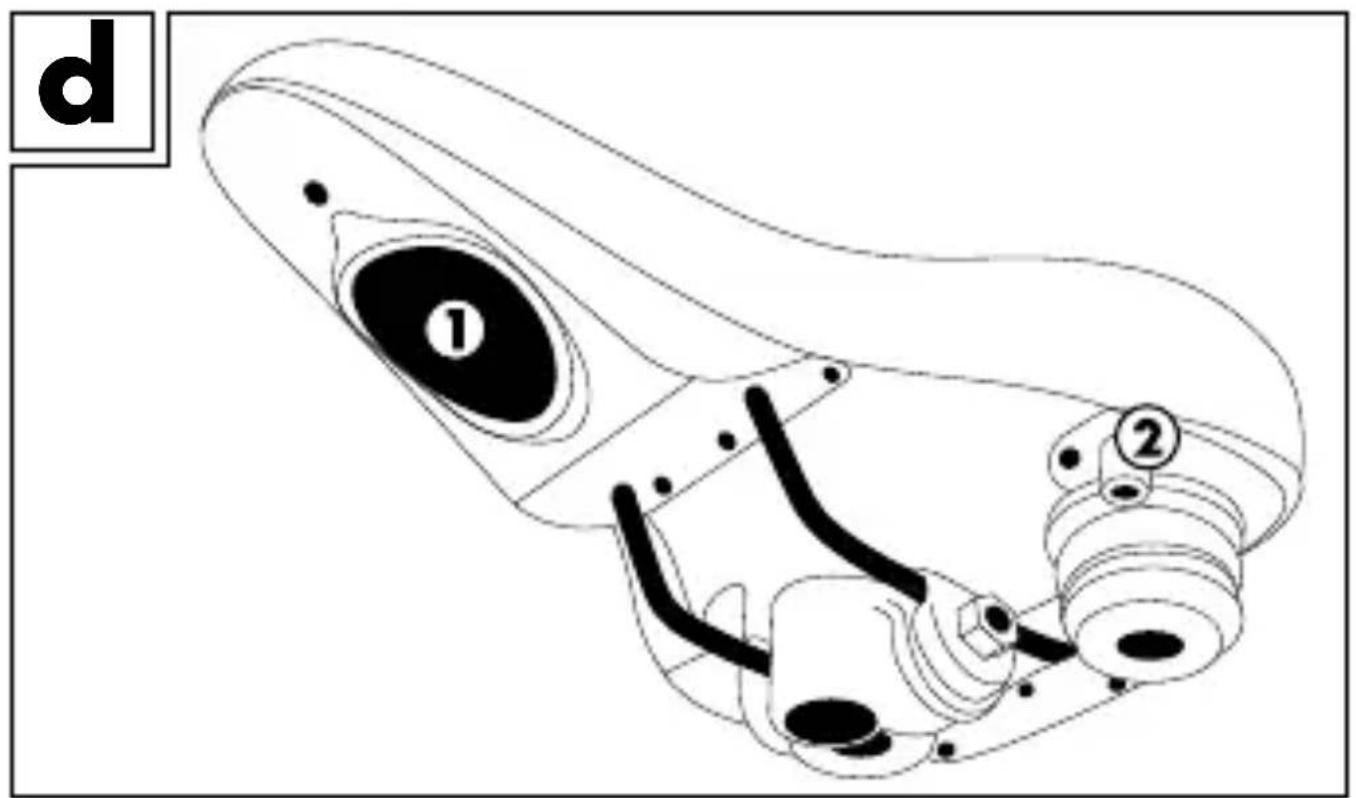

Drücken Sie den Aufpumpknopf (1) so oft, bis Sie den gewünschten Härtegrad erreicht haben (Abb. D).

Richtwerte:

• weich - 3 x pumpen
• mittel - 8 x pumpen
• hart - 15 x pumpen

hinweis: Bitte beachten Sie, dass der Artikel nach einiger Zeit Luft verliert. Pumpen Sie den Artikel in diesem Fall laut Anleitung wieder auf.

Luft ablassen

Drücken Sie das Ablassventil (2) (Abb. D).

Pflege, Lagerung

Den Artikel immer trocken und sauber in einem temperierten Raum lagern.

Wichtig! Nur mit einem feuchten Reini- gungstuch reinigen und anschließend trocken wischen.

Entsorgung

Verpackung und Artikel bitte umweltgerecht und sortenrein entsorgen! Entsorgen Sie den Artikel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Gemeindeverwaltung. Beachten Sie die aktuell geltenden Vorschriften.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung.

Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
