BEDIENUNGSANLEITUNG LS DFI 105 T CANDY

(alleen sommige modellen)

De bestekkorf is uitergrust in tweet te scheiden delen, die verschlende beladingen möglichk make.

(alleen sommige modellen)

Onderkorf (fig. 3)

A = Pan
B = Grote pan
C=Erituumpan
D-Dekse
E-Bardon
E Borden
F=Bestek
G = Ovenschalen

Sicherheitsvorschriften	Seite 66
Installation und Inbetriebnahme	Seite 67
Tür öffnen	Seite 69
Wasserenthärter	Seite 70
Oberkorb verstehen	Seite 72
Geschirr einordnen	Seite 73
Oberkorbsprülen	Seite 77
Informationen für Laborteils	Seite 78
Spülmittel und Klarsprüler einfüssen	Seite 78
Filterreinigung	Seite 80
Praktische Hinweise	Seite 81
Wartung und Pflege	Seite 82
Fehlersuche	Seite 84

Sicherheitsvorschriften

Lesen Sie bile die Anweisungen thises Heftes aufmerksam durch. Es enthalt wichtige Hinweise zur sicheren Installation, zur Bedienung, zur Pflege und zur optimalen Verwendung der Spulmaschine.

Bewahren Sie das Heft zu einer späteren Nutzung sorgfältig auf.

Für den Gebrauch eines jeder elektrikischen Haushaltsgerätes mussen eine Reihe von elementarren Sicherheitsvorschriften beachtet werden.

Beherzigen Sie vor allem:

• Vergewissen Sie sich vor der Inbetriebnahme, daß die Aufstell- und Anschlußanweisungen bei der Installation befolggt wurden

• Veränderungen in der Verkabelung oder im Anschluß dürfen nur vom Fachmann vorgenommen werden

• Kinder können die Gefächen, die von Elektrogeräten ausgehen, nicht erkrennen. Sorgen Sie darüber, daß sie nicht unbeaufsichtigt am Gerät herumspielen

-Elektrische GroBeiger sollenn möglichst nicht an Verlangerungen oder Mehrfacheckdosen angeschlossen werden

• Den Netstecker niemals am Kabel aus der Steckdoseziehen, sondern am Stecker selbst

• V ergewissern Sie sich, daß das Gerät das Netzkabel nicht einklomet oder verknichtet.

• Ist in Ihrer Wohnung ein System zur Wasserenthaltung vorhanden, so brauchen Sie kein Salz in den Wasserenthalter der Spulmaschine zu geben

Die Spulmaschine ist zum Spullen von Kuchengeraten und Geschirr vogesehen. Mit Benzin, Lack, Stahl- oder Eisenresten verschmutzte Gegenstände, sowie Werkzeuge, die mit atzenden Chemikalien, Säuren oder alkalischen Substanzen in Berührung gekommen sind, gehorn nicht in die Spulmaschine

• W enn das Geraisomal ausgedient hat, entsorgen Sie esitte ordnungsgemäß über ihren Fachhändler oder die communitalen Entsorgungsseinrichtungen

• Dieses Gerät ist mit recyclebaren Materialien hergestellt und kann umweltfreundlich entsorgt werden.

• Schalten Die das Gerat im Falle von Störungen oder Fehlfunktionen aus, zieren Sie den Netzstecker und schreiben Sie die Wasserzufuhr.

• Das Wasser, das im Gerät stehen bleibt, ist zum Trinken nicht geeignet.

• Stützen Sie sich oder setzen Sie sich niemals auf die offene Tür, da das Görtel umkippen konnte.

• Bessere Spüllergebnisse beim Besteck erzielen Sie, wenn Sie das Besteck mit den Griffen nach unter in den Besteckkorb stellen. Um das Verletzungsrisiko durch Messer oder spitzes Besteck zu reduzieren, können Sie jedoch das Besteck auch mit den Griffen nach oben einordnen.

• Falls das Netzkabel ersetzt werden sollen, wenden Sie sich此种 an den zuständigen Technischen Kundendienst.

Dieses Gerät ist nur zum hauslichen Gebrauch bestimmt.

Unternehmen Sie nichts auf eigene Faust! Benachrichtigen Sie unseren Kundendienst!

Wenden Sich sich an den Kundendienst. Nur so konnen Sie safer sein, daß Original-Austauscheite verwendet werden.

Bitte beachten Sie diese Regel n sorgfältig, dann die Nichtbeachtung kann die Sicherheit des Gerätes beeinträchtigen.

INSTALLATION (Technische Anweisungen)

Vergessen Sie nicht, nach dem Auspacken die Höhe des Gerätes zu regulieren.

Die ordnungsgemäß Funktion des Gerätes ist von einem möglich geraden Stand abhängig. Eventuelle Unebenheiten können über die Stellüsse ausgegliedchen werden. Die Neigung des Gerätes besteht nicht mehr als 2 Grad betragen.

Sollte es erforderlich werden, das Gerät nach dem Auspacken manuell zu bewegen, greifen Sie für den Transport keinesfalls unter die Tur. Gehen Sie vor, wie in der Abb. gezelt:

Offnen Sie dieTür einen Spalt und haben Sie das Gerät an, indem Sie unter den oberen Maschinenrand fassen.

Wichtig! Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf, daß die Luftelnlässe am Boden des Gerätes nicht verstoptt werden.

Bitte stellen Sie sicher, daß der Netzstecker auch nach der installation zugänglich ist.

Vorkontrolten

Das Gerat entspricht den Sicherheitsnormen. Es ist mit einem Schuko- Stecker mit Erdung versehen.

These Schutzmaßnahme ist nur dann wirkungsvoll, wenn auch die Elektroinstallationen im Hause eine einwandfrei Erdung hat.

1st die Elektrinstallung nicht, oder nur unzureichend geerdet, kann auf den Metal-Teilen des Gerätes Elektrizität spürbar sein.

Bite fuhren Sie unbedingt vor Inbetriebnahme des Gerätes folgende Kontrollen durch:

1. Prufen Sie, ob die Steckdose wirksam geerdet ist.

2. Prüfen Sie, ob die Elektroinstallation einwandfrei ist und der Leistung des Gerätes entspricht.

Das Gerat entspricht den europäischen Richtlinien 89/336/ECC, 73/23/ECC und deren nachtraglichen Änderungen.

WasseranschluB

Die Anordnung der Schläuche für den Zu- und Ablauf des Wassers kann wahlweise nach rechts oder links erfolgen.

Der Geschirrspuler kann nach Bedarf sowohl an einem Kalt- als auch an einem Warmwasseranschlu angeschlossen werden. Die Temperatur des Warmwassers darf 60^ nicht überschnitten.

Der Wasserdruck muß zwischen 0,08 MPa und 0,8 MPa liegen.

Sollte er unter dem angegebenen Mindestdruck liegen, bitten Sie ihren Kundendienst um Rat.

Am oberen Ende des Zulaufschlauches solle ein Absperrhahn angebracht sein,

darit demaschine bei Nichtgebrauch vom Wassernetz getrennt werden kann (Abb. 1) Der Geschirrspul er wird mit einem Zulaufschlauch mit 3 / 4 Gewindering geliefert (Abb. 2). Solle der Zulaufschlauch verlangert werden, bestehen Sie den 1,5 m langen Veränderungsschauch Art.-Nr. 9225014.1

Der Zulaufschauch "A" muß auf den Wasserhann "B" mit 3/4 Gewindering aufgeschraubt werden. Achten Sie darauf, daß das Gewinde fest angezogen wird.

Falls das Zulaufwasser sehr kalkhaltig ist, empfehlen wir, beim Kundendienst einen zusätzlichen Filter Antikel 9226085 anzufordern. Der Filter "D" wird zwischen dem Absperhahn "B" und dem Wasserschauch "A" eingesetzt und darüber so, daß die Gummidichtung "C" dazwischen liegt (Abb. 3). Wir das Gerat an einem neuen oder an einem seit längerer Zeit nicht mehr gebrauchen Wasseranschluss angeschlossen, so sollte das Wasser weniger Minutes abflieben, bevörder der Zulaufschlauch angeschlossen wird. Somit wird verhindert, daß Sand- oder Rostpartikeln den Wasserfilter verstopten.

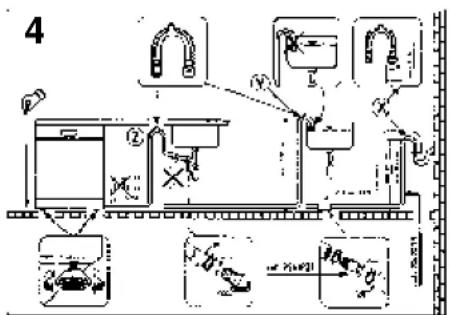

Anschluß an den Wasserablauf

Das Schlauchende in dem festen Ablauf befestigen. Der Schlauch darf nicht geknigt werden, damit der Wasserablauf nicht verhindert wird (Abb. 4). Das Innendurchmesser des Ablaufrohres muß mindestens 4 cm betragen und bei einer Höhe von mindestens 40 cm liegen. Es wird emplohlen, einen Siphon zu verwenden (Abb. 4 x).

Falls erforderlich kann der Ablaufschlauch bis zu 2,6 m verlangert werden, wobei die Höhe vom Boden mindestens 85 cm detragen muß. Bei Bedarf bestellen Sie den Verlängerungsschlauch Art.-Nr. 9269214 und das dazugehörige Verbindungsstück Art.-Nr. 9264427.Das gebogene Schlauchende kann auch am Spülbeckenrand eingehängt werden. Achten Sie darauf, daß der Schlauch nicht im Wasser getaucht wird, um einen Rücklauf des Wassers beim Spulen zu verhindern (Abb. 4 y). Soll das Gerät untergebau werden, muß der Krümmer des Ablaufschlaues direkt unter der Arbeitsplatte an der hochstmögliche Stelle angebracht werden (Abb. 4 z).

Überprüfen Sie bei der Installation, daß weder der Zu- noch der Ablaufschlauch gezeigt sind.

Fur Gerade mit Waterblock erkundige Sie sichibe bei Ihrem GIAS-Kunendienst, da keine handelsübliche Veränderung benutzt werden kann.

68

Wie man die Geschirrspulautomaten den modernen Kuchen anpassen kann

Beistellen

Der Geschirrspulatomat wird mit der Normhöme - 85 cm hergestellt und kann dah an die modernen Kuchenmöbel gleicher Höhe angebaut werden.

Um das Gerät gemeinschaft auszurichten, regulieren Sie die Stellüfe. Die Abdeckplatte ist eine understandsfähige Arbeitsplatte aus Kunststoff. Sie ist hitzebestandig und kratfest, fleckenabstossend und keinlich abwaschbar (Abb. 5).

Die Arbeitsplatte ist in der Tiefe bis zu 25mm in jeweils 5 mm Abschnitten zu entsprechieren.

Dazu werden die zwei hinteren Schrauben gelost und in der gewünschten Position wieder verschaubt (Abb. 6).

Unterbauen

Die obere Arbeitsfläche des Geschirrspulers kann ganz abgenommen werden, wodurch sich die Höhe auf 82 cm reduziert (Abb. 7).

Lösen Sie die beiden hinteren Schrauben (Abb. 6). Gemäß den internationalen Normen kann der Spulautomat somit einwandfrei unterergebau werden.

Dekorfähig (nur bei einigen Modellen)

Die Dekorrahmen möglich den Verwendung von Dekorplatten bis zu 5 mm. Dicke, mit folgenden MaBen:

Breite 591 mm ± 1

Höhe 597 mm ± 1

69

Öffnendür

Ziehen Sie die Grifmulde nach oben.
Sollte sich die Tur während des Spulvorganges öffnen oder geöffnet werden, unterbricht eine elektrische Sicherung automatisch alle Funktionen des Gerätes. Dennoch sollens Sie darauf aufchten, daß die Tur geschlossen bleibt, während der Geschirrrspüller arbeitet.

Schlieben der Tür

Schieben Sie zunachst die Geschirrkörbe ganz in die Maschine. Verschem Sie sich, daß die Rotation der beiden Sprüharme nicht durch das Geschirrgut blockiert wird. Schlieben Sie danach die Tur, die Sie durch leichten Druck verriegeln können.

Wasserenthärter

Das Wasser enthalt kalkhaltige Salze und Mineralien in je nach Wohngebieten unterschiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinterlassen Flecken und freiliche Ablagerungen.

He hoher der Anteil dieser Salzverbindungen im Wasser ist,estohoher ist der Hartegrad des Wassers.

Ihr Gorat ist mit einer Wasserenthaltungsanlage ausgestattet, die unter Einsatz spezieller regenerender Spulmaschinensalze "weiches", d.h. kalkfreies Wasser für jeder Spülgang liefert. Der Entharter kann Wasser bis zu 60^ (französische Härtegrade) bzw. 33^ (deutsche Härtegrade) aufbereiten und laßt sich in 5 entsprechenden Stufen einstehen.

Auskunft über die Wasserhärte Ihrès Wohngebieten erhalten Sie jederzeit bei ihrer zuständigem Wasserwerk.

Enthärtereinstellung am Salzbehälter

In der nachfolgenden Tabelle finds Sie die Enthaltereinstellungen entsprechend den verschiedenen Härtegraden des Wassers.

Stufe	Wasser-häte	Wasser-häte	Verwendung von regen. Salzen	Einstellung des Enthärters	Anzahl Spülgänge ca.
	°fH Franz. Härtegrade	°dH deutsche Härtegrade
0	0-9	0-5	NEIN	NEIN
1	10-30	6-16	JA	Pos. N.1	50
2	31-40	17-22	JA	Pos. N.2	40
3	41-50	23-27	JA	Pos. N.3	30
4	51-60	28-33	JA	Pos. N.4	20

• Der Enthärter ist wertsseitig auf der Stufe 2 eingestellt und damit den Bedürfnissen der meisten Haushalte entsprecht.

Wenn Ihr Wasser in den unter 0 genommen Hartebereich faltt, brauchen Sie weder regenerierende Salze zu verwenden, noch andere Einstellungen vorzunehmen, da das Wasser ausreichend "weich" ist.

Regulieren Sie den Wasserenthärter je nach Härtestufe Ihres Wassers wie folgt:

• nehmen Sie den unteren Geschirrkorb Heraus und enternen Sie den Schraubverschluss des Salzbehalters im Boden des Gerätes (Abb. A 1)
• drehen Sie mit Hilfe eines Schraubenziehers oder eines Messers den Wahlschalter auf die gewünschte Position.

Achtung: Für Geräte mit elektronischer Programmiereinheit vergleichen Sierette die beigeufige Programmtabelle.

Einfüllen des Salzes

Ihr Geschirrspüler ist mit einem Enthärter ausgerüstet, der dem Wasser den Kalk entzieht, der sonst zu Verkrustungen oder Beschädigungen des Gerätes führt.

Der Filter des Entharters muß mit einem Spezialsalz zur Entkalkung von Spulmaschinen versorgt werden.
Andere Salze enthalten unlosliche Anteile, die mit der Zeit die Funktion des Wasserenthärters beiträchtigten können.
Zum Einfelden des Salzes drehen Sie den Verschluss des im Boden des Gerätes befindlichen Salzbehalters auf.

Während des Nachfüllens wird ein weniger Wasser überlaufen, füssen Sie weiter Salz nach, bis der Behälter wieder ganzt aufgeführlt ist und vermischen Sie damit das Gemisch mit einem Löffel. Im Anschluß an das Nachfüllen des Salzes müssen Salzreste vom Gewinde entfert werden. Danach Verschlußkappe wieder zudrehen.

Wenn Sie die Spulmaschine nicht weiter wieder benutzen, aktivieren Sieitte einmal das Vorspulprogramm mit klarem Wasser, damit die übergelaufene Salzlosung aus dem Gerat gesplit wird.

Der Behalter faßt ca. 1,5 - 1,8 kg Salz. Um das Gerät effizient zu nutzen, muß der Salzbehälter regelmäßig, je nach Einstellung der Enthärteranlage früiger oder seltener, nachgeführten werden.

Wichtig: Nur bei der Installation des Gerätes muß nach dem vollständigen Aufüllen des Salzbehalters solange Wasser zugegeben werden, bis der Behälter überläuft.

Salz-Nachfullahzeige

Einige Modèle sind mit Salzkontrollanzeigen versehen. Diese Anzeige kann auf zwei Arten gezehen:

• elektrische Kontrollanzeige auf dem Bedienfeld, leuchtet auf, wenn der Salzbehälter nachgefüllt werden muß;
  Verschlußschaube mit beweglichem grünen Kontrollanzeiger; dieser bleibt sightbar, solange die Salzlösung zum Regenerieren des Enthärters ausreichend ist. Wenn sich die grüne Anzeigenfläne in der Verschlußschaube senkt, muß Salz nachgeführten werden.

Andere Modelle werden mit Blindstopfen ausgestellt. In dieser Fall muß das Salzniveau regelmäßig kontrolliert und je nach Einstellung der Enthärteranlage bei Bedarf nachgeführt werden.

Wichtig: Weilliche Ablagerungen auf Ihr Geschirm sind generell ein Zeichen für fehlendes Salz.

Einstellung der Höhe des oberen Geschirrkorbes

(nur bei einigen Modellen)

Teller zwischen 27 cm und 31 cm Durchmesser werden in den unteren Geschirrkorb eingeordnet. Hierzu muß der Geschirrkorb folgendermaßen bis zur hochsten Position verstellt werden (Bezüglich des Models):

Type“A”：

1) Drehen Sie die vorderen Stopper "A" nach außen;
2) Ziehen Sie den Geschirrkorb hereby und schiben Sie him in die oberste Position wieder ein;
3) Bringen Sie die Stopper wieder in die ursprüngliche Position zurück.
In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschimablagen können nicht nach oben geklappt werden.

Type "B":

1) Den oberen Korb herausziehen:
2) Dann den Korb an beiden Seiten halten und hochziehen (fig. 1).
In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschimablagen können nicht nach offen geklappt werden.

VERSTELLUNG IN DIE UNTERE POSITION:

1) Den Korb an beiden Seiten halten und leicht nach oben ziehen (fig. 2a);
2) Dann langsam den Korb in die korrekte Position führen (fig. 2b).

N. B.: NIEMALS DEN KORB NUR AUF EINER SEITE VERSTellen! (fig. 3).

Achtung: Wir empfehlen den Korb im leeren Zustand zu verstellen!

72

Einordnen des Geschirrs

Allgemeines

Um stets optimale Spülergebnisse zu erzielen, ist es ratsam, vorab großere Speisereste (Knochen, Zahnstocher, Fleisch- und. Gemüsereste, Obstkerne) vom Geschirr zu entfern, da sie sich sonst im Filter, im Wasserablauf oder in den Sprüharmen festsetzen und so zu einer Reduzierung der Reinigungssqualität führen konnen.

Das Geschirr braucht nicht vorgispüt zu werden.

Durch starkes Braten oder angebrannte Speisereste stark verkrustete Töfe und Pfaffen sollen den vor dem eigentlichen Spülvorgang vorgeweicht werden.

Beladen des oberen Geschirrkorbes

Die klappbaren Geschirrablagen des oberen Geschirrkorbes ermöglichene eine flexible Nutzung des Raumangebots. Waagerecht gestellt finden Tee- und Kaffeetassen, Lange Messer und Schöpfkellen auf ihren Platz. An den Rändern der Ablage konnen Kelchgläser eingehängt werden. Unterhalb der Ablage konnen Sie Gläser, Tassen, Untertassen und Dessertteler in den Geschirrkorb einordnen. Stellen Sie die bewegliche Ablage senkrecht, so passen flache und tiefe Teller in den oberen Korb. Die letzteren sortieren Sieitte immer too ein, daß sie mit den Innenseiten nach vorne zeigen. Achten Sie auch darauf, daß zwischen den Tellen immer soviel Platz bleibt, daß das Wasser die gesamte Flächle erreichen kann.

Um den Innenaum optimal zu nutzen, sortieren Sie die Teller nach Form und Durchmesser. Sie konnen die Teller in nur einer Reihe (Zeichnung 1) oder auch in zwei Reihen (Zeichnung 2) einsortieren. Größere Teller mit einem Durchmesser ab 270 mm sind leicht geneigt, mit der Innenseite nach vorne zeigend, in den Korb einzustellen. Im oberen Geschirrkorb kann auch Spülgut wie Salatschüsseln und Plastikbehälter Platz finden. Sie sollen noch durch einen sicheren Halt dieser Geschirrteile sorgen, damit sie nicht durch den Druck der Wasserstrahlen bewegt werden konnen. Der obere Geschirrkorb bietet alle Eigenschaften, die zu einer möglich flexiblen Nutzung erforderlich sind. Sie konnenihn in zwei Reihen mit bis zu 24 Tellern bestücken, oder mit Glasern in 5 Reihen mit bis zu 30 Stück je Spülgang oder natürlich auch mit gemischtem Spülgut.

Beladen des unteren Geschirrkorbes

Im unteren Korb konnen Sie Töppe, Plannen, Suppenschüsseln, Servierplatten, Salatschüssel, Deckel, flache und tiefe Teller und Kellen unterbringen. Stellen Sie das Besteck mit den Griffen nach unten in den darauf vorgesehenen Plastikbehälter, der dann in den unteren Geschirrkorb gestellt wird. Achten Sie darauf, daß das Besteck die Rotation der Sprüharme nicht hindert.

1

2

3

Die normale Befüllung der Geschirrkörbe.
ersehen Sieitte aus den Zeichnungen 1,2
und 3.

oberer Geschirrkorb (Zeichnung 1)

A = tiefe Teller
B = flache Teller
C = Dessertteller
D=Untertassen
E = Tassen
F = Gläser

oberer Geschirrkorb (Zeichnung 2)

A = tiefe Teller
B = flache Teller
C = Dessertteller
D-Interassion
5. Toper
E-Kolbhalser
K
G=Glser
H = BestecKorb

unterer Geschirrkorb (Zeichnung 3)

A = mittlere Töpfe
B-groBe Töpfe
C=Pfannen
D = Deckel
E = Suppenschüsseln
F = Bestek
G = Bratpfannen, Kasserollen

Die richtige und rationelle Bestückung der Geschirrkörbe ist die Voraussetzung für ein optimes Spülergebnis.

74

Beladung von 12 Normedecken gemäß (Norm EN 50242)

Das korrekte Anordnen des Geschirrs ersehen Sieitte fur den oberen Geschirrkorb aus der Zeinbung 4, fur den unteren Geschirrkorb aus der Zeinbung 5, und fur den Besteckkorb aus der Zeinbung 6.

oberer Geschirrkorb (Zeichnung 4)

A=5+5+2Glaser
B=12Untertassen
C=4+4+4Tassen
D = Kleine Schalen
E = Mittlere Schalen
F = GroBe Schalen
G=1+1 Gabeln
H=1+1ServierlofeI
=3+3+3+3 Dessertloffel
1-3+3+3+3Teelöffelchen

unterer Geschirrkorb (Zeichnung 5)

M=8+4tiefeTeller
N = 11 + 1 flache Teller
0 = 12 Dessertteller
P = Servierplatten
Q = Bestek

Besteckkorb (Zechnung 6)

Die beiden heruntergelassenen Halteklappen bieten Platz für jeweils 6 + 6 Messer (R); das restliche Besteck wird in die übrigen Fächer mit den Griffen nacharten so verteilt, daß nicht mehr als zwei gleiche Besteckteile in dasselbe Fach eingeordnet werden.

Besteckkorb ohne halteklappen

Das restliche Besteck so vertellen, daß nicht mehr als zwei gleiche Besteckteile in dasselbe Fach eingeordnet werden.

75

7

8

Achtung (Zeichnung 7)

DerunterKorbhatvorne2Halterungenferr Teller,dieschnellundeinfachfor die BeladungmitgroßerTeilen（z.B.Pfannen, Salatschusseln...）verstelltenwerdenkonn. (Nurbei einigenModellen)

DIESHE HALTERUNGEN LASSEN SICH WIE FOLGT VERSTellen:

1) Die Halterung leicht hochziehen und dann in die korrekte Position herunterlassen;
2) Die Halterung in die senkrechte Position hochziehen.

Besteckkorb (Zeichnung 8)

Der Besteckkorb besteht aus zwei trennbaren Teilen und bietet somit verschiedene Beladungsmöglichkeiten.

Die beiden Teile setzen sich durch entgegenegasetzes Auselinanderschieben trennen. Durch Inelinanderschieben der beiden Hälften wird der Besteckkorb wieder zusammengeführt.

Bei einigen Modellen ist der Besteckkorb nicht mit den schwenkbaren Halteklappen ausgestellt.

Sparspulprogramm 1/2-Beladung Oberkorb (nur bei einigen Modellen)

Gemischte Beladung 1/2 (Abb.1)

A = Glaser
B= lassen
C = tiete Teller
D = flache Iller
E = Dessertteller
F=Untertassen
G = Top
H = Deckel
Pfanne
L = mittelgroße Schale
M =kleine Schale

Standardbeladung 1/2 (Abb.2)

A = b Glas
B=5+1 lassen
C = Servier
D=6tiefeTeller
E = 6 flache Teller
F=6 Desser t teller
G=6 Untertassen
H = mittelgroße Schale
1 =kleine Schale

Das Besteck wird in den dazu vorgesehenen Besteckkorb im unteren Geschirrkorb eingeordnet.

Sparspulprogramm 1/2-Beladung Unterkorb (nur bei einigen Modellen)

unterer Geschirrkorb (Abb. 3)

A = mittlere I opte
B=groBeTOpIe
C=Pfannen
D = Deckel
E = Suppenschüsseln
F = Bestek
G = Bratpfannen, Kasserollen

Die richtige und rationelle Bestellung der Geschirrköbre ist die Voraussetzung für ein optimales Spüllerergebnis.

unterer Geschirrkorb (Abb. 4)

M=8+4tiefeTeller
N = 11 + 1 flache Teller
0=12 Dessertteller
P = Servierplatten
Q = Bestek

Informationen für Normtests

Normprogramm allgemein

(siehe Programmtabelle)

Spulmittel und Klarspuler einnullen

Spulmittel einfullen

Spülmitel furs Spullen mit der Hand eigenen sich nicht für die Spulmaschine, da wichtige Bestandteile fehlen, die für Beste Spulergebnisse notwendend sind.

AuBerdem beeintrachtigen sie den korrekten Betrieb der Spulmaschine.

Normales Spulen

Der Spülmittelbehälter befindet sich im Turinneren (Abb. A "2"). Zum Offnen des Deckels reicht ein leichter Druck auf dem Verschlübhaken. Am Ende eines jeder Spülgangs bleibt der Deckel geöffnet und ist somit sofort weiter betriebsbereit.

Die Spulmiteldosis kann je nach Art und Verschmutzungsgrad des Geschirrs varieren. Empfohlen wird eine Menge zwischen 20 und 30 gr Spulmitel, das in die Spulmitelkammer (1) für den Hauptspulgang eingefüllt wird.

Nach dem Einfüssen schlieben Sie den Deckel des Spulmittelbehalters.

Bitte beachten Sie auch die Dosierungs-anweisungen des Spulmtelherstellers auf der Verpackung. Eine unzureichende Menge beenträchtigt das Spüllergebnis, und eine zu

hohe Dosierung bedeutet nur Verschwendung - das Resultat wird dadurch nicht verbessert.

Eine richtige Dosierung ist zudem ein wichtiger Beitrag zum Umweltschutz.

Spulen mit vorherigem Einweichen (nur bei einigen Modellen)

Falls Sie das Intensiv-Spulprogramm verwenden, müssen Sie zusätzlich einen Eßlöfel Spulmittel in die Spulmittelkommer für den Vorsprülung (2) geben.

VOLL LEER
dunkel

hell

Klarspulmittel einfllen

In der Innertür rechts vom Spümlittelbehälter befindet sich der Klarspūmlittelbehälter, der 130 ml Inhalt fällt. (Abb. A "3").

Drehen Sie den Schraubverschluss (3) gegen den Uhrzeitigersinn und fühlen Sie den Klarspulier bis zur Markierung MAX ein. Drehen Sie dann den Schraubverschluss wieder zu. Die bereits Menge des Klarspulers wird beim letzten Spulen automatisch zugegeben, ein voller Behalter reicht für mehrere Male. Das Klarspulmittel erleichtert die Trocknung des Geschirrs und vermeidet die Bildung von Flecken und matten Ablagerungen.

Benutzen Sie nur Klarspulmittel für Geschirrspulautomaten. Das Niveau des Klarspulmittels kann durch die Fülldstandanzeigekontrolliert werden, die zwischen Spulmittelbehälter und Schraubverschluß liegt (4).

Regulierung der Klarspulmitteldosis 1 bis 6

Die Regulierungsscheibe liegt unter dem Verschluss (3) und kann mit Hilfe einer Munze gestreht werden. Die empfohlene Position ist 3. Der Kalkgehalt des Wassers kann zu Ablagerungen auf den Heizstäben führen und so das Trocknen beeinträchtigen. Wenn das Geschirr gestreiftiert erschinen soll, so ist eine niedrigere Position zu wahren und wenn es Flecken oder weiß Spuren aufweist, so wahle man eine höhere Position.

Filterreinigung

Das Filtersystem (Abb. A "4") besteht aus:

• dem zentralen Filterkorb zum Auffangen von groben Teilchen
• der Sleblatte zum ständigen Filter des Spilwassers
• dem Mikrofilter unterhalb der Siebplatte, der auch die Kleinsten Schmutzpartikelchen auffangt und so eine optimale Spulung garantiert.

Um stets Beste Spülergebnisse zu erzielen, ist es ratsam, das Filtersystem vor jeder Benutzung zu kontrollieren und zu reinigen. Der Filtersatz lätt sich durch Drehen gegen den Uhrzeigersinn möglich herausziehen (Abb. 1). Der zentrale Filterkorb ist hersaunehmar, um die Reinigung zu erreichtern (Abb. 2). Ziehen Sie schlieBlich die Siebplatte aus der Bodenwanne hereaus wie in der Abb. 3 erschlicht. Spullen Sie alle Teile gründlich unter flieBendem Wasser und reinigen Sie diese eventuell mit einer Bürste.

Dank des selbstinigenden Mikrofilters ist die Wartung reduziert, und die Überprüfung der Filteranlage braucht nur alle 14 Tage vorgenommen zu werden. Trotzem ist es anzuraten, nach jeder Benutzung zu kontrollieren, ob der zentrale Filtersatz und die Siebplatte nicht verstopt sind.

Achtung: Versichert Sie sich nach der Reinigung der Filter, daß sie untereinander richtig befestigt sind und daß die Siebplatte suchen in der Bodenwanne eingesetzt ist. Achten Sie darauf, den Filtrereinsatz im Uhrzeigersinn in die Siebplatte wieder sorgfältig einzuführen. Ein ungenaues Einsetzen des Filtersatzes kann den Betrieb der Maschine beeinträchtigen.

Wichtig: Benutzen Sie die Spulmaschine niemals ohne Filter.

Praktische Hinweise

Programmwahl

Diese Geschirrsplummaschine bietet eine breite Auswahn an verschiedene Spulprogrammen für jeder Art von Geschirr und Verschmutzungsgrad.itte wahlen Sie das entsprachende Programm aus der mitgelieferten Programm-Tabelle aus.

Nach dem Programmende ist es empfehlenswert, erst den unteren Geschirrkorb hersauszuehien, damit keine Wassertropfen vom oberen zum unteren Korb herabtropfen. Bleibt das Geschirr nach dem Spüln noch eine gewisse Zeit im Gerät, sollte die Tür einen Spalt geöffnet werden.

Das Trockenergebnis wird so verbessert.

Hinweise zum SPAREN

1) Um zu sollen, sollte die Spulmaschine immer komplett befüllt werden, bevor gesplit wird. Das Geschirr wird jeweils nach dem Essen in die Spulmaschine gefüllt, bis diese voll ist. Eventuell kann zwischen den Beladungen ein KALTES VORSPIULPROGRAMM durchschnitt führender, um die droxbest Speisereste einzuweichen und zu entfernen.

2) Bei nicht sehr verschmutzem Geschirr oder nicht voller Ladung wahren Sie das SPAR-PROGRAMM.

Hinwelse zur Optimierung der SPÜLERGEBNISSE

1) Topfe und anderes Geschirr mit der Innenseite nach unten einordnen.
2) Vermeiden Sie das Aufeinanderstapeln und ordnen Sie das Geschirr möglichst in den darauf vorgesehenen Ladebereichen. Eine korrekte Beladung verbessert das Spütergebnis.
3) Um optima Spulresulte zu erhalten, sind erst die grobsten Speisereste (z.B. Knochen, Graten, Fleisch- oder Gemüsereste, Kaffeesatz, Obstschalen oder- kerne, Zigarettenasche usw.) zu entfern, da sonst die Abflußöffnung und die Düsen der Spruharme verstopt werden konnten.
4) Kontrollieren Sie, ob sich nach dem Geschirreinfüllen die Sprüharme frei drehen lassen.
5) Töpe und andere großes Geschirn mit mehr hartnackigen oder angebrannten Speiseresten erst mit Wasser und Spülmittel einweichen.
6) Beim Spulen von Silber ist folgenden zu beachten:
a) unmittelbar der Benutzung vorsprülen, vor allem bei fetten Speiseresten (Maionnaine. Eier. Fisch usw.)
b) Silbergeschirr nicht mit Spulmittel betraufeln
c) Kontakt mit anderen Metallen vermeiden.

1) Soltte die Tur weltend des Programmablaufs zur weiteren Beladung geöffnet werden, drucken sie immer zuerst die EIN/AUS-Taste. Das Programm dart erst 3 Minuten nach dem SchlieBen der Tur wieder gestartet werden.

Spulmaschinenfestes Geschirr

Nicht alle Geschirranten eigen sich zum Spullen in einer Spulmaschine. So davon z.B. Geschirtte aus Kunststoff, Besteck mit Holz- oder Kunststoffgriffen, Töppe mit Holzgriffen, Geschirr aus Aluminium, Bleikristall oder verbleitem Glas nur dann in die Maschine eingefült werden, wenn sie spulmaschinenfest sind.

Bei manchen Geschirrarten kann das Dekor nach hauigerem Gebrauch verblassen. Vergewersem Sie sich, daß das Dekor spulmaschinenfest ist, indem sie erst ein Geschirrtteil eine Male in der Maschine spulen und es mit den übrigen Teilen auf seine Farbechtheit vergleichen.

Spullen Sie Silberbesteck nicht zusammen mit Stahlbesteck, um eine chemische Reaktion der beiden Metalle zu vermeiden.

WICHTIG

Beim Kauf von neuem Geschirr vergewissem Sie sich immer, daß es spulmaschinenfest ist.

Ausbere Reinigung und Pflege

Das Gehäuse kann mit Lackpolitur (nicht kratzend) gereinigt werden.

Der Innenbehälter bedarf keiner besonderen Reinigung.

Kalk oder Speisereste werden durch einen Spülgang im Feinprogramm entertnet, indem ein Glas Weinessig zugeführ wird.

Sollte das Geschirr trotz regelmäßiger Reinigung der Filter schlechte Spülsergebnisse aufweisen, überprüften Sie, daß die Spruharme (Abb. A 5) nicht von Schmutzpartikel verstopf sind. Sollte dies nicht der Fall sein, reinigen Sie die Spruharme wie folgt:

Um den oberen Sprüharm abzunehmen, drehen Sieihn bis zur Stop-Position, die durch einen Pfeil gekennzeichnet ist (Abb. 1b). Drucken Sie den Sprüharm nach oben und drehen Sieihn gleichzeitig im Uhrzeitigersinn (Abb. 1). Um den Sprüharm wieder zu montieren, wiederholen Sie den Vorgang, drehen Sieihn damit jedoch gegen den Uhrzeitigersinn.

Der untere Spruhrarm laBt sich durch einfaches Ziehen nach oben abnehmer (Abb. 2)

• Spulen Sie die Sprüharme unter fließendem Wasser und befren Sie diese von Speiseresten und sonstigen Rückständen.
• Danach montieren Sie die beiden Spruharme in das Gerät. Achten Sie beim oberen Spruharm daraufauf, daß er bis zur Stop-Position gedreht wird und schrauben sieihn fest.

Die Wasserheizung aus Edelstahl kann mit der Zeit eine andere Farbe annehmen. Dadurch wird die Funktion nicht beeinträchtigt.

Die Spülkammer und Innentür ist ebenfalls aus Edelstahl.

Sollten hieran Oxidationserscheinungen auftreten, so sind diese z.B. durch eisenhaltiges Wasser hervorgerufen.

Die Flecken sind mit handelsüblichen Edelstahl-Reinigern zu entfernen (keine Stahlwolle benutzen).

LÄNGERE NICTBENUTZUNG

Wenn die Spulmaschine langere Zeit unbenutz bleiben soll, empfehlen wir das folgende Vorgehen:

1. Um Fettreste zu entfernen, ein Spulprogramm ohne Geschir aber mit Spulmittel laufen lessen.
2. Stecker aus der Steckdoseziehen.
3. Wasserhahn schlieBen.
4. Klarspulmittelbehälter füllen.
5. Tur ein weniger öffnen.
6. Halten Sie das Innengehause immer sauber.
7. Steht das Gerät in einem Raum mit Temperatur unter 0^ , so kann das Restwasser in den Schläuchen gefrierten. In dieser Fall sollt zuerst die Raumtemperatur erhöht und die Spulmaschine erst nach 24 Stunden in Betrieb gesetzt werden.

Wichtig:

Eine reibungslose Funktion kann nur bei genauer Einhaltung der Bedienungsanleitung und ordentlicher Wartung gewährleistet werden. Es kann keine Garantie für Defekte übernommen werden, die auf einer Nichtbeachtung der Anweisungen für Bedierung oder Wartung beruhen.

Fehlersuche

Kleine Störungen selbst beheben!

Achtung - Solte ihr Geschirrspul erinnal nicht zu Ihrer Zufriedenheit arbeiten, kontrollieren Sie die folgenden Punkte, bevor Sie den Kundendienst rufen:

FEHLER GRUND FEHLER-BESEITIGUNG

1 - Die Programme Funktionieren nicht	Stocker nicht richtig in der Stöckdose	Stocker in die Steckdose
	Ein/Aus-Taste nicht gedrückt	Ein/Aus-Taste betätigten
	Kein Strom vorhanden	Kontrollieren
	Sicherung defekt	Kontrollieren
	Tür nicht fest verschlossen	Tür schlieben
2 - Es lauft kein Wasser ein	Siehe Gründe 1)	Kontrollieren
	Wasserhahn geschlossen	Wasserhahn öffnen
	Programmwähler nicht richtig eingestellt	Programmwähler einzelnen
	Der Zulaufschauch ist geknicht	Knicke beseitigen
	Der Filter des Zulaufschauches ist verstopft	Filter reinigen
3 -Das Wasser lauft nicht ab	Filter verstoptf oder verschmutzt	Filter säubern
	Ablaufschauch geknicht	Knick oder Biegung aus dem Ablaufschauch entfernen
	Die Veränderung des Ablaufschauchs ist nicht ordnungsgemäß angebracht	Achten Sie auf einen korrenden Anschüß des Ablaufschauches
	Keine Entlüfung des Ablaufanschlusses in der Wand	Wenden Sie sich an einen Fachmann
4 - Wasser lauft ständig ein	Ablaufschauch zu tief	Ablaufschauch mindedstens 40 cm über dem Boden anbringen
5 - Man hört nicht, daß sich die Sprühamme drehen	Übermäßig Spülmittel-Zugabe	Weniger Spülmittel zugeben
	Ein Stück des Spülguts blockiert den Sprüharm	Kontrollieren
	Filterplatte oder Filter stark verschutzt	Filterplatte und Filter saubem

FEHLER GRUND FEHLER-BESEITIGUNG

6 -Bei den elektronischen Geräten ohne Display: Die Leuchten "eco" und "1"blinken und das Signal erfort	Der Wasserhahn Ist gespert	Schalten Sie das Gerät aus. Öffnen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein.
7-Bel den elektronischen Geräten mit Display: "E1" wird angezeigt und das Signal erfort	Der Wasserhahn Ist gespert.	Schalten Sie das Gerät aus. Öffnen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein.
8-Das Spülgut wird nur zum Teil gesplült	Siehe Grunde 5)	Kontrollieren
	Das Geschirr ist zu dicht angeordnet	Geschirr richtig anordnen
	Das Ende des Ablaufschlauches liegt im Wasser	Der Ablaufschlauch darf nicht im Wasser liegen
	Spülmittel Ist nicht richtig doslert, verklumpt oder hart	Dosis erhöhen u. ggf. neuen Spülmittel benutzten
	Der Deckel des Salzbehältern Ist nicht rechtig geschlossen	Deckel festschrauben
	Das gewähte Spülprogramm Ist nicht angemessen	Wahlen Sie ein intensiveres Programm
	Geschirr im unteren Korb Ist nicht gesplült	Taste 1/2 zureckträcken
9-Weitere Flecken auf dem Spülgut	Wasseralanders hart	Klarspürer kontrollieren bzw. regulieren
10 - Spülmittel wird nicht ganz eingspölrt	Spülmittel verklumpt oder feucht	Andores odor trockenes Spülmittel verwenden (Spülmittel an einem trockenen Ort aufbewahren)
	Netzwasserdruck wegen Fremd-ablagerungen zu niedrig	Reinigen des im Zulaufschauch verhandenen Filters
11-Geräusche während des Spülgangs	Das Geschirr klappert	Geschirr richtig anordnen
	Sprüharme klappern gegen das Geschirr	Geschirr richtig anordnen
12-Geschirr wird nicht richtig trocken	Keine Lüfung	Tür am Ende des Spülgangs offen{lassen, um die natürliche Trocknung zu fördern

Laßt sich der Fehler nicht behehen, wenden Sie sichitte an den Technischen Kundendienst. Geben Sie damit das Maschinenmodell laut Typenschild (im oberen Bereich der Innertür) oder Garantieschein an, um eine schneile und effektive Hilde zu ermöglich.

#

Wir schreiben die Haftung für alle evi. Druckfehler aus. Kleiner Änderungen und technische Weiterentwicklungen im Detail vorbehalten.
