Einleitung

In dieser Bedienungsanleitung finden Sie eine Übersicht aller Möglichkeiten, die Ihnen das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen für zukünftige Nutzung sorgfältig auf.

Lesen Sie vor der Inbetriebnahme des Geräts die separaten Sicherheitshinweise!

Beschreibung

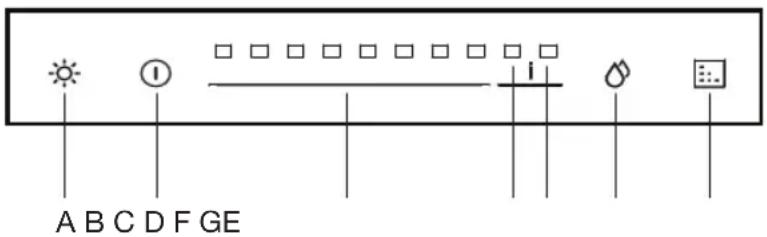

A B C D F GE

A Beleuchtung EIN/AUS-Taste
B EIN/AUS-Taste
C Lüfterstufentasten (Lüfterstufen 1 bis 8)
D Intensivstufe 1-Taste
E Intensivstufe 2-Taste
F Fettfilter-Sättigungsanzeige und -Taste
G Kohlefilter-Sättigungsanzeige und -Taste

Betriebsarten

Diese Abzugshaube kann je nach Modell auf zwei Arten betrieben werden:

1. Im Abluftbetrieb an einem Abluftkanal. Angesaugte und gefilterte Dämpfe werden ins Freie geleitet. Dies ist die bevorzugte Betriebsart!
2. Im Umluftbetrieb. Fettpartikel und Gerüche werden mit Filtern aus den angesaugten Dämpfen entfernt. Die gereinigte Luft wird nicht abgeleitet, sondern in die Küche zurückgeführt. Für diese Betriebsart müssen Kohlefilter eingesetzt werden.
   Die gereinigte Luft wird nicht abgeleitet, sondern in die Küche zurückgeführt.
   Für diese Betriebsart müssen Kohlefilter eingesetzt werden.

Achtung! Kohlefilter separat bestellen!

Bedienung

Ein- und Ausschalten des Lüfters

1. Tippen Sie auf die EIN/AUS-Taste, um den Lüfter einzuschalten.
2. Wählen Sie die gewünschte Absaugstufe, indem Sie auf die Lüfterstufentasten oder eine der Intensivstufentasten tippen.
3. Von Intensivstufe 1 wird nach 8 Minuten automatisch zu Stufe 8 geschaltet.
4. Von Intensivstufe 2 wird nach 7 Minuten automatisch zu Stufe 8 geschaltet.
5. Tippen Sie auf die EIN/AUS-Taste, um den Lüfter auszuschalten.

Ein- und Ausschalten der Beleuchtung

1. Tippen Sie auf die Beleuchtungstaste.
   ▶Die Beleuchtung wird eingeschaltet.
2. Tippen Sie erneut auf die Beleuchtungstaste.
   ▶Die Beleuchtung wird ausgeschaltet.
   Nach 4 Stunden ohne Tastenbetätigung wird die Abzugshaube automatisch ausgeschaltet.

Reinigen der Filter

Gesättigte Fettfilter

Am Beginn der Absaugung leuchtet die Fettfiltersättigungsanzeige 5 Sekunden lang in einer Farbe, die den Grad der Filtersättigung signalisiert:

• Grün: 0–75 % Sättigung
  • Orange: 76–99 % Sättigung
  • Rot: Fettfilter muss gereinigt werden

Gesättigte Kohlefilter

Am Beginn der Absaugung leuchtet die Kohlefiltersättigungsanzeige 5 Sekunden lang in einer Farbe, die den Grad der Filtersättigung signalisiert:

• Grün: 0–75 % Sättigung
  • Orange: 76–99 % Sättigung
• Rot: Kohlefilter muss gereinigt oder ausgetauscht werden
  Nach Reinigung oder Austausch des Filters tippen Sie auf die Sättigungsanzeigetasten, um den Speicher zurückzusetzen.

Speicher zurücksetzen immer erst nach Wartung/Austausch der Filter!

Reinigung

Achtung! Trennen Sie die Abzugshaube vor jeder Wartung und Reinigung vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten. Die Abzugshaube muss innen und außen regelmäßig gereinigt werden (mindestens ebenso häufig, wie die Fettfilter gereinigt werden). Verwenden Sie keine Produkte, die Scheuermittel enthalten.

Verwenden Sie keinen Alkohol!

Achtung! Wenn Sie diese Anweisungen zur Reinigung des Geräts und zur Reinigung beziehungsweise zum Austauschen der Filter nicht befolgen, kann es zu einem Brand kommen. Befolgen Sie die Anweisungen!

Der Hersteller haftet nicht für Schäden am Motor oder Brandschäden aufgrund von unsachgemäßer Pflege oder der Nichteinhaltung der oben genannten Sicherheitsvorschriften.

Abzugshaube

Reinigen Sie die Abzugshaube mit Seifenwasser und einem weichen Tuch. Anschließend mit klarem Wasser nachwischen. Verwenden Sie keine aggressiven Reinigungsmittel wie Natronlauge. Der Lack der Abzugshaube wird geschützt, wenn Sie ihn ab und zu mit Wachs einreiben.

Abzugshauben aus Edelstahl

Nicht mit Scheuerschwamm oder anderen Scheuermitteln behandeln. Mit einem nicht scheuernden, nicht polierenden Mittel nachbehandeln. In Strukturrichtung des Edelstahls putzen.

Edelstahlfettfilter

Die Fettfilter müssen einmal monatlich gereinigt werden, oder wenn die Sättigungsanzeige dies anzeigt (sofern beim jeweiligen Modell vorgesehen). Reinigung mit einem milden Spülmittel von Hand oder im Geschirrspüler bei niedriger Temperatur und mit Kurzprogramm. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, damit das Wasser herauslaufen kann. Durch die Reinigungsmittel wird der Aluminiumfilter stumpf. Das ist normal.

PFLEGE

Fettfilter

Kohlefilter

Fettfilter entfernen

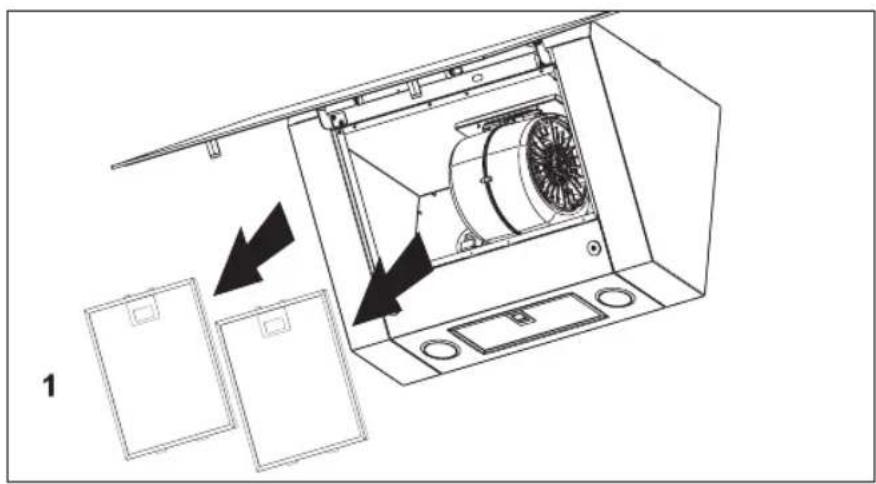

1. Fettfilter einzeln herausnehmen, indem Sie an den entsprechenden Hebeln ziehen.

Kohlefilter austauschen

Verwenden Sie Kohlefilter, wenn die Abzugshaube nicht an einen Abluftkanal angeschlossen ist.

Wichtig:

Der Geruchsfilter wird auf den Fettfilter gespannt. Um zu verhindern, dass der Geruchsfilter auf das Kochfeld fällt, halten Sie ihn beim Wechseln der anderen Filter fest.

1. Entfernen Sie die Fettfilter.
2. Setzen Sie die Kohlefilter in die Abzugshaube ein.
3. Setzen Sie die Fettfilter ein.

Die regenerierbare Aktivkohlefilter müssen per Hand mit klarem Wasser oder im Geschirrspüler bei einer Höchsttemperatur von 65 °C gereinigt werden. Bei Reinigung im Geschirrspüler dürfen sich keine Teller, Geschirr, Tassen usw. im Spüler befinden. Keine Reinigungsmittel verwenden!

Entfernen Sie verbleibendes Wasser. Handhaben Sie den Filter vorsichtig, um ihn nicht zu beschädigen. Legen Sie die Filter in den Backofen. Lassen Sie ihn mindestens 1 Stunde lang bei maximal 80 °C trocknen. Nach 3 Jahren (oder wenn die Filter Beschädigt sind) müssen die Filter ausgetauscht werden. Es ist wichtig, dass der Fettfilter und die regenerierbare Aktivkohlefilter vollständig trocken sind, bevor sie wieder eingesetzt werden.

Funktionsweise:

• Wenn die Abzugshaube mit Kohlefilter benutzt wird, wird ein lauteres Betriebsgeräusch verursacht als beim Betrieb mit einer Entlüftung nach außen.
• Kohlefilter arbeiten nur bei niedrigeren Drehzahlen optimal. Aus diesem Grund sollten Sie die Boost-Funktion vermeiden.

Beleuchtung

• Diese Abzugshaube ist mit LED-Leuchtmitteln ausgestattet.
• LED-Leuchtmittel sorgen für optimale Beleuchtung, halten bis zu 10 mal länger als konventionelle Lampen und sparen bis zu 90 % Energie.

Wenn die LED-Beleuchtung ausgetauscht werden muss, wenden Sie sich an den Kundendienst.

Allgemeines

Der Anschluss dieses Geräts an die Stromversorgung muss durch einen Elektriker erfolgen. Dieses Gerät erfüllt die Anforderungen der europäischen Vorschriften.

Wichtig:

• Der Abstand zwischen dem niedrigsten Punkt der Abzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55 cm betragen.
• Wenn die Abzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen an diesen keine anderen Geräte angeschlossen sein, wie etwa ein Warmwasserbereiter oder ein Ofen.
• Beachten Sie die vor Ort geltenden Vorschriften für die Belüftung von Gasgeräten.
• Je kürzer das Abluftrohr ist und je weniger Krümmungen es hat, umso effizienter arbeitet die Abzugshaube.
• Vergewissern Sie sich, dass sich in der Wand keine Kabel oder Leitungen befinden, bevor Sie mit dem Bohren beginnen.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120 mm oder 150 mm. Es wird empfohlen, ein Abluftrohr gleichen Durchmessers zu verwenden.
• Das gelieferte Installationsmaterial für diese Abzugshaube ist für Stahlbeton und gemauerte Wände geeignet. Für manche Wandtypen sind möglicherweise spezielle Dübel und Schrauben erforderlich.

Anschluss

Elektrischer Anschluss

Das Gerät entspricht Klasse I. Deshalb ist eine separate Erdung erforderlich.

Vergewissern Sie sich, dass die Versorgungsspannung mit der Spannungsangabe auf dem Typenschild der Abzugshaube übereinstimmt. Der Netzanschluss wird folgendermaßen durchgeführt:

BRAUN = Phase L

BLAU = Phase N

GRÜN/GELB = ERDE

Diese Abzugshaube ist mit einem Anschlussstecker ausgestattet.

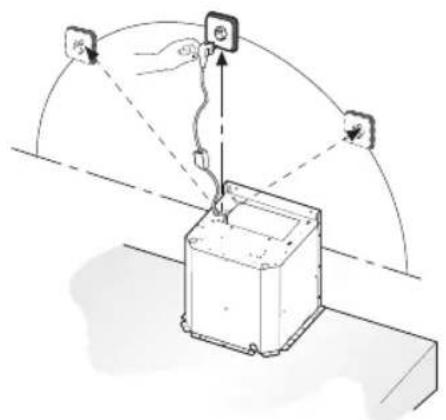

Installieren Sie die Abzugshaube so, dass der Stecker gut zugänglich ist. Setzen Sie die Wandsteckdose bevorzugt in den unsichtbaren Bereich, zum Beispiel hinter die Essenblende.

Achtung: Wenn ein fester Anschluss gewünscht wird, ist für einen allpoligen Schalter mit einem Kontaktabstand von mindestens 3 mm in der Zuleitung zu sorgen.

Max. 125 cm

Entsorgung von Gerät und Verpackung

Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss das Gerät verantwortungsbewusst entsorgt werden. Informationen zur Entsorgung erhalten Sie von den zuständigen Behörden.

Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

• Karton
  • Polyethylenfolie (PE)
  • CFK-freies Polystyrol (PS-Hartschaum)

Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen.

Das Produkt ist mit einem durchgestrichenen Abfallcontainer gekennzeichnet. Mit diesem Symbol wird darauf hingewiesen, dass Haushaltsgeräte separat entsorgt werden müssen. Das Gerät darf am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden. Geben Sie das Gerät bei einem kommunalen Abfallsammelpunkt oder bei Ihrem Händler ab.

Durch die separate Abgabe von Haushaltsgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die bei der Herstellung dieses Geräts verwendeten Materialien lassen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffen einsparen lassen.

Konformitätserklärung

Wir erklären hiermit, dass unsere Produkte den einschlägigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie sämtliche Normen einhalten, auf welche diese verweisen.

CE
