Produkttyp	Kompakte Digitalkamera
Marke	Olympus
Modell	Camedia D580 Zoom
Effektive Auflösung	4,0 Megapixel
Sensor	CCD 1/2,5" 4,23 Millionen Pixel (roh)
Objektiv	Olympus 5,8-17,4 mm f/3,1-5,2 (entspricht 35-105 mm)
Optischer Zoom	3x
Digitalzoom	Bis zu 4x (insgesamt 12x)
LCD-Bildschirm	1,8" TFT-Farbdisplay, 85.000 Pixel
Sucher	Optischer Sucher mit reellem Bild
Verschlusszeit	1 bis 1/1000 s (2 s im Nachtmodus)
Messsystem	Digitale ESP, Spot
Aufnahmemodi	Automatik, Porträt, Landschaft, Nachtaufnahme, Selbstporträt, Video
Eingebauter Blitz	Automatik, Rote-Augen-Reduzierung, Aufhellblitz, Blitz aus
Selbstauslöser	10 s
Aufnahme	JPEG (DCF), Video mit Ton
Speichermedium	xD-Picture-Karte
Anschlüsse	USB (Mini-B), A/V-Ausgang (Mono), DC-Eingang
Stromversorgung	1x Lithiumbatterie CR-V3 oder 2x AA-Batterien (Alkali oder Ni-MH)
Abmessungen (B x H x T)	108 x 57,5 x 36,5 mm
Gewicht (ohne Batterie und Karte)	165 g
Menüsprachen	Mehrsprachig (wählbar)
Mitgeliefertes Zubehör	Trageriemen, USB-Kabel, AV-Kabel, CD-ROM (Software)
Pflege	Objektiv mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nur empfohlene Batterien verwenden, Objektivdeckel nicht gewaltsam öffnen

Häufig gestellte Fragen - Camedia D580 Zoom OLYMPUS

Wie lege ich die Batterien ein?

Stellen Sie sicher, dass die Kamera ausgeschaltet ist und der Objektivdeckel geschlossen ist. Schieben Sie die Abdeckung des Batteriefachs in Richtung A, öffnen Sie es, legen Sie die Batterien entsprechend der angegebenen Richtung ein (für AA-Batterien oder eine CR-V3), schließen Sie dann die Abdeckung und schieben Sie sie in Richtung D.

Wie stelle ich Datum und Uhrzeit ein?

Öffnen Sie den Objektivdeckel, drücken Sie MENU, wählen Sie MODE MENU, Registerkarte SETUP, dann DATE. Wählen Sie das Datumsformat, stellen Sie Jahr, Monat, Tag und Uhrzeit mit den Pfeiltasten ein und bestätigen Sie mit OK. Die Uhrzeit wird im 24-Stunden-Format angezeigt.

Wie verwende ich den Blitz?

Drücken Sie im Aufnahmemodus die Taste Blitz (8). Die aktuelle Einstellung wird angezeigt. Verwenden Sie die Pfeiltasten zur Auswahl von: Auto (keine Anzeige), Rote-Augen-Reduzierung, Aufhellblitz oder Blitz aus. Drücken Sie den Auslöser halb durch, um den Blitz zu scharf, dann ganz durch, um das Foto aufzunehmen.

Wie übertrage ich Fotos auf einen Computer?

Schalten Sie die Kamera aus und schließen Sie das mitgelieferte USB-Kabel an den USB-Anschluss der Kamera und an einen USB-Port des Computers an. Schalten Sie die Kamera im Wiedergabemodus ein. Der Computer erkennt die Kamera als Massenspeichergerät. Kopieren Sie die Bilddateien (JPEG) auf Ihren Computer. Für Videos installieren Sie QuickTime von der CD-ROM.

Wie formatiere ich eine xD-Picture-Karte?

Drücken Sie MENU, wählen Sie MODE MENU, Registerkarte CARD, dann CARD SETUP. Wählen Sie FORMAT und bestätigen Sie mit YES. Achtung: Die Formatierung löscht alle Daten, einschließlich geschützter Fotos.

Wie verwende ich den Selbstauslöser?

Drücken Sie im Aufnahmemodus die Taste Selbstauslöser (C). Die aktuelle Einstellung wird angezeigt. Drücken Sie erneut, um sie zu aktivieren oder zu deaktivieren. Wenn der Selbstauslöser aktiviert ist, erscheint das Symbol. Drücken Sie den Auslöser ganz durch: Die Selbstauslöser-LED leuchtet 10 Sekunden lang und blinkt dann 2 Sekunden lang vor der Aufnahme.

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, trockenes Tuch, um die Linse vorsichtig abzuwischen. Verwenden Sie keine chemischen Mittel oder scheuernde Tücher. Entfernen Sie ggf. Staub vor dem Wischen mit einem Gebläse.

Wie setze ich die Kameraeinstellungen zurück?

Sie können die Standardeinstellungen wiederherstellen, indem Sie die Option ALL RESET im Menü SETUP verwenden. Wählen Sie MODE MENU > Registerkarte SETUP > ALL RESET und wählen Sie YES, um alle Parameter zurückzusetzen.

Wie zeige ich Fotos auf einem Fernseher an?

Schalten Sie die Kamera und den Fernseher aus. Schließen Sie das mitgelieferte AV-Kabel an den A/V OUT-Anschluss der Kamera und an den Videoeingang des Fernsehers an. Schalten Sie den Fernseher auf den Video-Eingangsmodus, dann schalten Sie die Kamera im Wiedergabemodus ein. Verwenden Sie die Pfeiltasten, um die Fotos durchzublättern.

Wie drucke ich direkt von der Kamera?

Schließen Sie die Kamera über das USB-Kabel an einen PictBridge-kompatiblen Drucker an. Wählen Sie im Wiedergabemodus das zu druckende Foto aus, drücken Sie MENU und wählen Sie PRINT oder ALL PRINT. Sie können auch die Optionen PRINT ORDER verwenden, wenn DPOF-Reservierungen vorgenommen wurden.

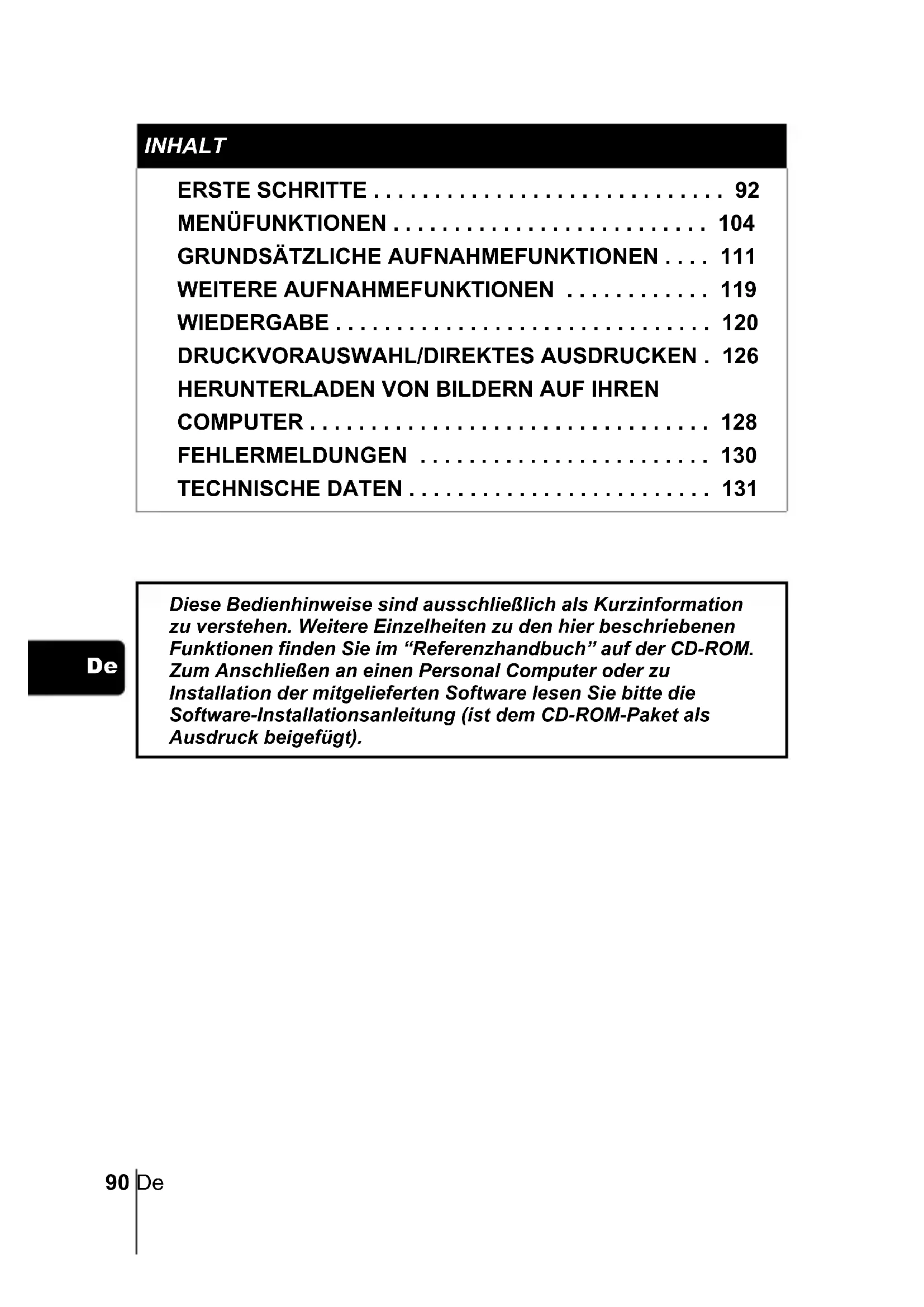

BEDIENUNGSANLEITUNG Camedia D580 Zoom OLYMPUS

GRUNDSÄTZLICHE AUFNAHMEFUNKTIONEN 111

WEITERE AUFNAHMEFUNKTIONEN 119

WIEDERGABE 120

DRUCKVORAUSAWHL/DIREKTES AUSDRUCKEN.126

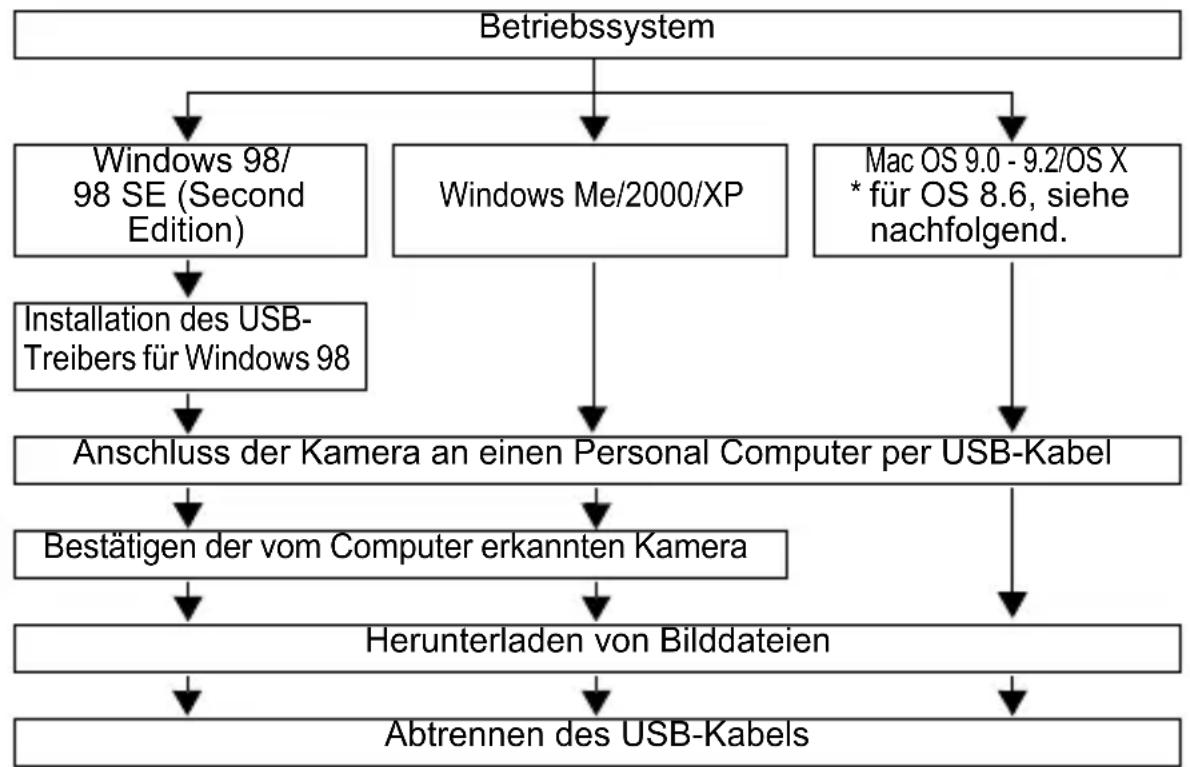

HERUNTERLADEN VON BILDERN AUF IHREN

COMPUTER 128

FEHLERMELDUNGEN 130

TECHNISCHE DATEN 131

These Bedienhinweise sind ausschließlich als Kurzinformation zu verstehen. Weitere Einzelheiten zu den hier beschriebenen Funktionen finden Sie im "Referenzhandbuch" auf der CD-ROM. Zum Anschlossen an einen Personal Computer oder zu Installation der mitgelieferten Softwarelesen Sieitte die Software-Installationsanleitung (ist dem CD-ROM-Paket als Ausdruck beigefegt).

■ Lesen Sie sich these Handbuch sorgfältig durch, bevor Sie die Kamera benutzen, um eine ordnungsgemäß Bedienung zu gewährleisten.
■ Wir empfehlen, vor wichtigen Aufnahmen Probeaufnahmen vorzunehmen, um sich mit der Bedienung und den Funktionen der Kamera vertraut zu machen.
These Bedienhinweise sind lediglich als einfache Anleitung zu verstehen. Weitere Einzelheiten zu den hier beschriebenen Funktionen finden Sie im Referenzhandbuch auf der CD-ROM.

Für Kunden in Nord- und Südamerika

Für Kunden in den USA

Betriebserlaubnis

Modellnummer D-580ZOOM/C-460ZOOM/X-400

Markename OLYMPUS

Verantwortlicher Hersteller : Olympus America Inc.

Auf Übereinstimmung mit den FCC-Bestimmungen geprüft.

FÜR DEN HEIM- UND BÜROGEBRAUCH

Dieses Gerät erfüllt die Auflagen unter Abschnitt 15 der FCC-Bestimmungen. Das Betreiben desses Geräts ist zulässig, wenn die nachfolgend genannten Auflagen erfüllt werden:

(1) Von diesen Gerät dürfen keine schädlichen Störeinstreuungen ausgehen.
(2) Dieses Gerät muss die Einwirkung von Störeinstreuungen zulassen. Dies schließst Störeinstreuungen ein, welche Beeinträchtigungen der Funktionseise oder Betriebsstörungen verursichen können.

Für Kunden in Kanada

Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der

Vorschriften für Geräte, die Störeinstreuungen verursachen.

Für Kunden in Europa

Das (CE)-Zeichen bestätigt, dass these Produkt mit den europäischen Bestimmungen für Sicherheit, Gesundheit, Umweltschutz und Personenschutz übereinstimmt. Mit dem (CE)-Zeichen versehene Kameras sind für den europäischen Markt bestimmt.

Warenzeichen

• IBM ist ein eingetragenes Warenzeichen der International Business Machines Corporation.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.
• Macintosh ist ein Warenzeichen der Apple Computer Inc.
• Alle weiteren Firmen- und Produkteigennamen sind eingetragene Warenzeichen/ Handelsmarken der jeweiligen Rechteinhaber.
• Die Bilddatenverwaltung dieser Kamera unterstützt die DCF-Norm „Design Rule for Camera File System" der JEITA (Japan Electronics and Information Technology Industries Association).

ERSTE SCHRITTE

BESCHREIBUNG DER TEILE

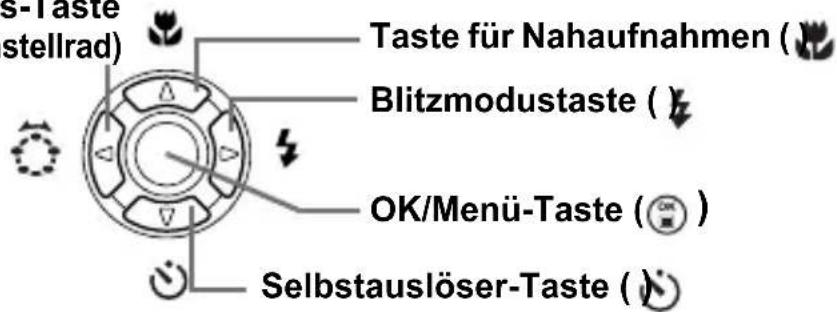

Pfeiltasten

Die Pfeiltasten haben haben verschiedene Funktionen. Sie können u.a. auch als Richtungstasten verwendet werden. und zeigen an, welche Taste gedrückt werden muss, um eine bestimmte Funktion zu wahlen.

Aufnahmemodus-Taste ( :Virtuelles Einstellrad)

Sucher

Orngefarbene Sucher-LED Grune Sucher-LED

AF-Markierung

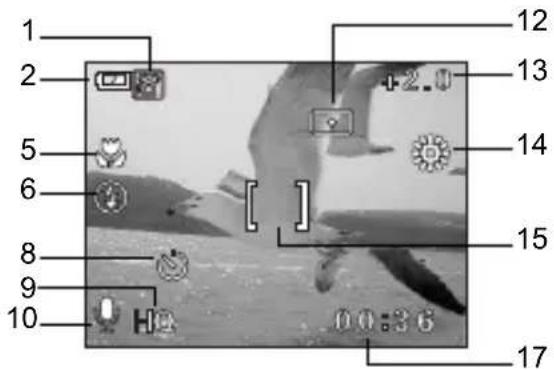

LCD-MONITOR-ANZEIGEN

Aufnahmemodus
Einzelbild

Movie

	Funktionen Anzeigen
1	Aufnahmemonus , , , , ,	P Μ Σ Φ Ω Ψ Ρ Χ Ω
2	Batterieladezustand ,	Ø Ø Ø
3	Grüne Sucher-LED	Ø
4	Blitzbereitschaft Verwacklungs-Waranzeige/Blitzaufladung	Ø (leuchtet) Ø (blinkt)
5	Nahaufnahmemonus ,	Ø s Ø
6	Blitzmodus , ,	Ø Ø Ø
7	Serienaufnahmemonus ,	Ø Ø Ø
8	Selbstauslöser	Ø
9	Speichermodus SHQ, HQ, SQ1, SQ2
10	Tonaufzeichnung	Ø
11	Bildaufösung	2288×1712, 1600×1200, 640×480, usw.
12	Belichtungsmessmethode	Ø
13	Belichtungskorrektur	-2.0, -1.5, -1.0, -0.5, +0.5, +1.0, +1.5, +2.0
14	Weißabgleich , , , ,	Ø Ø Ø Ø
15	AF-Markierung [ ]
16	Speichersegmente , , , ,	Ø Ø Ø Ø
17	Anzahl der speicherbaren Einzelbilder Aufnahmerestzeit	15 00:36

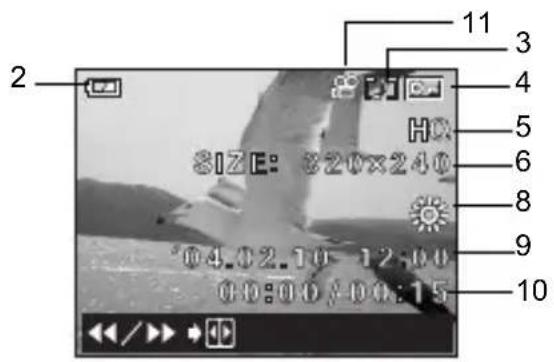

Wiedergabemodus

Bei den nachfolgenden Anzeigedarstellung wurde die Informationsanzeige ON gewählt.

Einzelbild Movie

	Funktionen Anzeigen
1	Druckvorauswahl,Anzahl der Ausdrucke	×10
2	Batterieladezustand,
3	Tonwiedergabe	[7]
4	Schreibschutz
5	Speichermodus SHQ, HQ, SQ1, SQ2
6	Bildaufösung	2288×1712, 1600×1200, 640×480, usw.
7	Belichtungskorrektur	-2.0, -1.5, -1.0, -0.5, +0.5, +1.0, +1.5, +2.0
8	Weißabgleich WB AUTO,	,
9	Datum und Zeit '04.02.10 12:30
10	Dateinummer (Einzelbild),BildanzahlBetriebszeit/Gesamtaufnahmezeit (Movie)	100-0016,1600:00/00:15
11	Movie

De

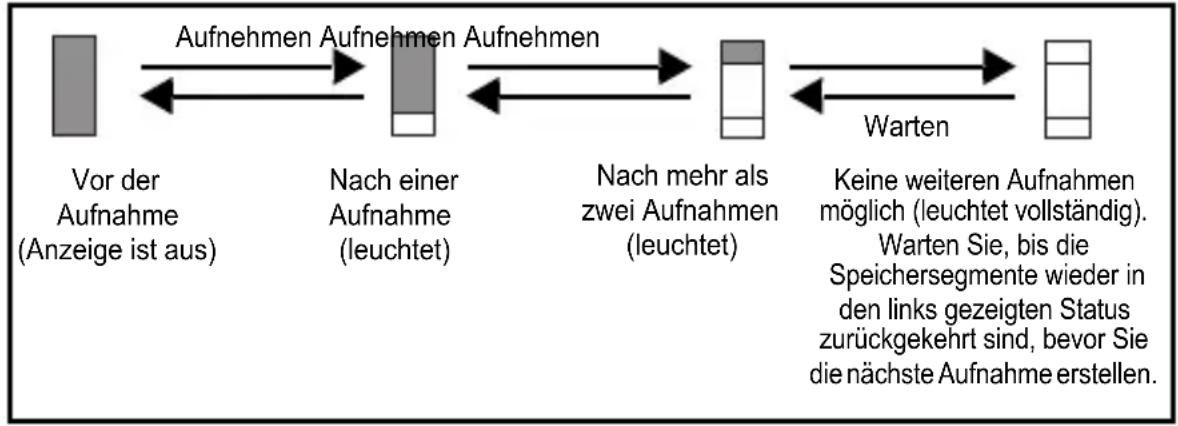

Speichersegmente

Die Speichersegmentanzeige leuchtet, wenn Sie ein Einzelbild erstellen. Wahrend der Akkuladezustand leuchtet, wird die Aufnahme auf die Karte gespeichert. Die Speichersegmentanzeigeändert sich wie nachfolgend gezeigt je nach Aufnahmestatus.

Bei der Movie-Aufnahme erscheint diese Anzeige nicht.

Batterieladezustand

Ist die verbleibende Batterieleistung gering, verändert sich die Batteriezustandsanzeige wie folgt, während die Kamera eingeschaltet ist.

De

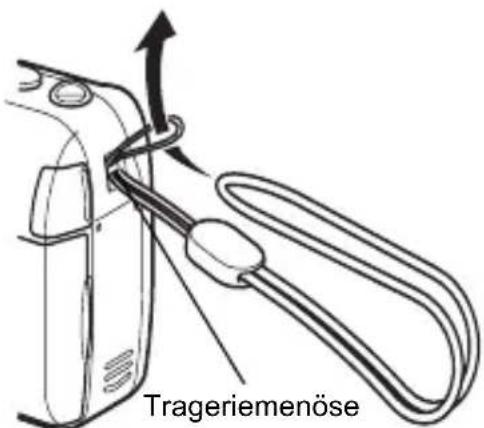

ANBRINGEN DES TRAGERIEMENS

1 Führren Sie das kurze Ende des Trageriemens durch die Ose.
2 Den Trageriemen durch die Schlaufe führen, die bereits durch die Öse gefädelt wurde.
3 Ziehen Sie den Riemen straff und achten Sie darauf, dass er sicher befestigt ist und sich nicht länger kann.

EINLEGEN DER BATTERIEN

1 Achten Sie stets darauf, dass:

• Der Objektivschutzschieber geschlossen ist.
• Der LCD-Monitor abgeschaltet ist.
  Die rechts im Sicher angeordnete LED nicht leuchtet.

2 Schieben Sie den Batteriefachdeckel in Richtung A

• Der Batteriefachdeckel ist entriegelt und wird in Richtung geöffnet.
  Zum Bewegen des Batteriefachdeckels die Fingerkuppe verwenden. Verwenden Sie nicht ihren Fingernagel, da es dadurch zu Verletzungen kommt kann.

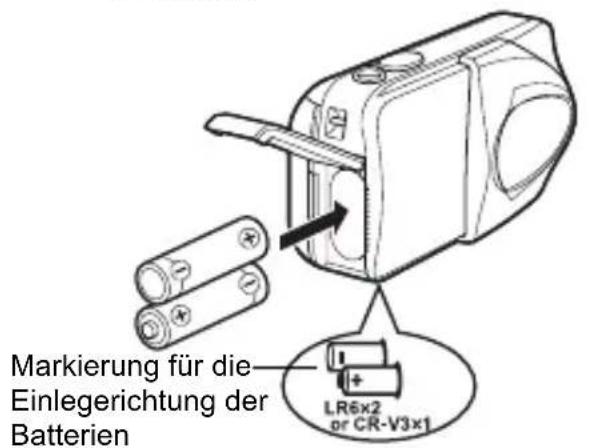

3 Legen Sie die Batterien wie in der Abbildung gezeigt mit der richtigen Polarität ein.

Eine Markierung im Innern des Batteriefachs zeigt die richtige Einlegerichtigung der AA Batterien an.

Bei Verwendung von AA (R6)-Batterien

Bei Verwendung einer CR-V3 Lithium-Blockbatterie

Eine Markierung auf der Unterseite der Kamera zeigt die richtige Einlegerichtigung der AA Batterien an.

Wenn Sie CR-V3 Lithium-Blockbatterien benutzen, legen Sie sie in der Richtung ein, wie in der Abbildung gezeigt.

4 Zum Schlieben des Batteriefachdeckels drucken Sieihn nach unten und schieben Sieihn wie gezeigt in die richtige Richtung D

Wenden Sie keine Gewalt an, wenn der Batteriefachdeckel sich nicht richtig schlieben lasst. Drukken Sie die Markierung bei

geschlossenem Batteriefachdeckel fest nach unten, und schiben Sie ihn in die von angezeigte Richtung.

Wichtig

• CR-V3 Lithium-Blockbatterien setzen sich nicht wiederauflagen.
• Ziehen Sie die Schutzfolie einer CR-V3 Lithium-Blockbatterie nicht ab.
• Zinkohle (Mangan)-Batterien)dürfen nicht verwendet werden.

EINLEGEN EINER KARTE

Die Bezeichnung „Karte" bezieht sich in thisem Handbuch auf das Fabrikat xD-Picture Card. Die Kamera verwendet die Karte, um darauf Bilder abzuspeichern.

1 Achten Sie stets darauf, dass:

• Der Objektivschutzschieber geschlossen ist.
• Der LCD-Monitor abgeschaltet ist.
  Die rechts vom Sicher angeordnete LED nicht leuchtet.

2 Den Kartenfachabdeckung öffnen.

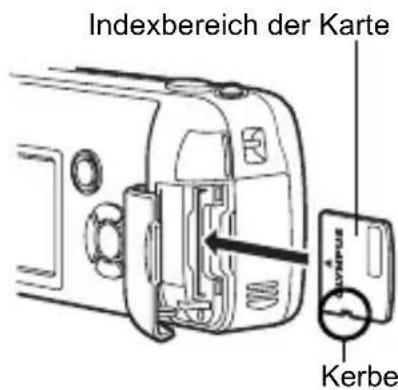

3 Führn Sie die Karte richtig herum in das Karteneinschubfach ein, wie in der Abbildung gezeigt.

• Halten Sie die Karte bzw. gerade.
  Die Karte stoppt mit einem Klicken, wenn sie vollständig eingeführt ist.
• Wenn Sie die Karte falsch herum oder schrag einfahren, kann sich diese verkanten, oder der Kontaktbereich der Karte wird dadurch beschädigt.
• Wenn die Karte nicht vollständig eingeschoben ist, können keine Daten auf die Karte gespeichert werden.

4 Schlieben Sie den Kartenfachdeckel.

Eine korrekt eingelegte Karte

Die Karte entfernen

De

Achten Sie stets darauf, dass:

• Der Objektivschutzschieber geschlossen ist.

• Der LCD-Monitor abgeschaltet ist.
  Die rechts vom Sicher angeordnete LED nicht leuchtet.

• Drücken Sie die Karte zum Entriegeln vorsichtig nachinnen und halten Sie diese anschließend langsam herausgleiten. Die Karte wird damit ein kleines Stück aus dem Einschubfach ausgeschoben und bleibt danach stehen. Halten Sie die Karte gerade undziehen Sie sie hersaus.

Hinweis

Wenn Sie ihren Finger zu schnell von der Karte lüssen, nachdem Sie diese vollständig nachinnen gedrückt haben, kann es passieren, dass die Karte unvermittelt aus dem Einschub ausgeworfen wird.

EIN- UND AUSSCHALTEN DER KAMERA

Wenn Sie Bilder aufnehmen (Aufnahmemodus)

Einschalten: Den Objektivschutzschieber vollständig öffnen.

Die Kamera wird im Aufnahmemodus eingeschaltet. Das Objektiv wird ausgeschoben, und das Motiv erscheint auf dem LCD-Monitor.

Falls sich das Objektiv bei geöffnetem

Objektivschutzschieber nicht ausschiebt, kann es sein, dass der Objektivschutz nicht vollständig geöffnet ist.

Schieben Sie den Objektivschutzschieber auf, bis er mit einem Klickgeräusch einrastet.

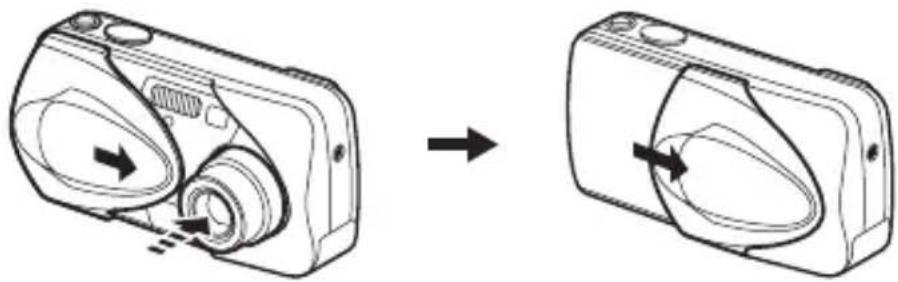

Ausschalten: Schlieben Sie den Objektivschutzschieber vorsichtig, bis er das Objektiv beinahe berührt.

Der Objektivschutzschieber rastet ein, kurz bevor er an das Objektiv anstosst, und das Objektiv wird eingezogen.

Warten Sie, bis das Objektiv vollständig eingezogen wurde und schreiben Sie dann den Objektivschutzschieber vollständig.

Die Kamera schaltet sich ab. (Der LCD-Monitor wird ebenfalls ausgeschaltet.)

Hinweis

• Schieben Sie den Objektivschutzschieber nicht mit Gewalt gegen das Objektiv, da dies zu Fehlfunktionen oder Objektivschäden führen kann.

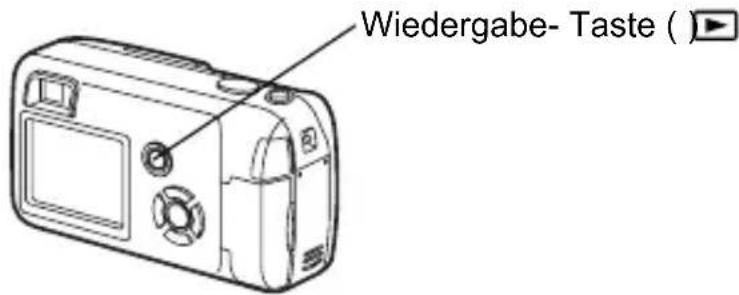

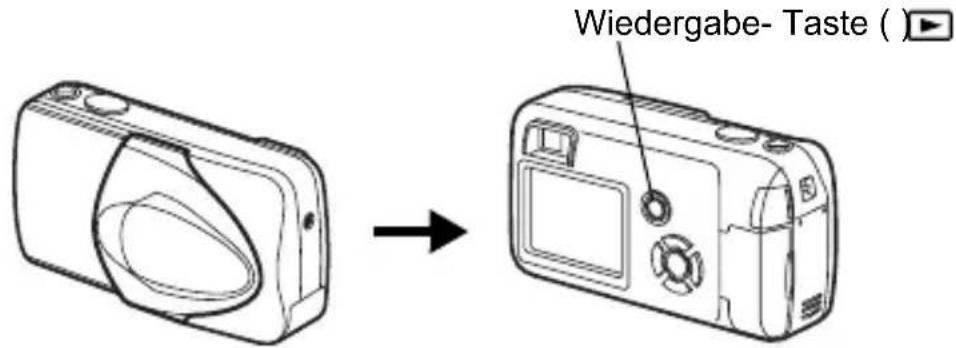

Einschalten: Bei geschlossenem Objektivschutzschieber (Wiedergabe) drucken.

Die Kamera wird im Wiedergabemodus eingeschaltet. Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme.

Falls bis jetzt keine Aufnahmen gemacht wurden, oder die xD-Picture card leer ist, erscheint die Anzeige „NO PICTURE" auf dem LCD-Monitor.

Ausschalten: Die Taste drucken

Der LCD-Monitor und die Kamera schalten sich ab.

De

AUSWÄHLEN EINER SPRACHE

1 Den Objektivschutzschieber vollständig öffnen.
2 Drucken Sie.

• Das Hauptmenü wird angezeigt.

3 Drücken Sie auf den Pfeiltasten und wahlen Sie MODE MENU.
4 Drücken Sie und wahlen Sie den Menüanzeiger SETUP. Drücken Sie anschließend
5 Drücken Sie und wahlen Sie . Drücken Sie anschließend 8.

• Der grüne Begrenzungsrahmen bewegt sich zur gewährten Funktion.

6 Drücken Sie und wahlen Sie die gewünschte Sprache. Drücken Sie anschließend
7 Drucken Sie erneut, um das Menu zu schreiben.
8 Schlieben Sie den Objektivschutzschieber, um die Kamera auszuschalten.

EINSTELLEN VON DATUM UND ZEIT

1 Den Objektivschutzschieber vollständig öffnen.
2 Drucken Sie.

• Das Hauptmenü wird angezeigt.

3 Drücken Sie auf die Pfeiltaste und wahlen Sie MODE MENU.
4 Drücken Sie und wahlen Sie den Menüanzeiger SETUP. Drücken Sie anschließend
5 Drücken Sie und wahlen Sie. Drücken Sie anschließend.

• Der grüne Begrenzungsrahmen bewegt sich zur gewählten Funktion.

6 Drücken Sie und wahlen Sie eines der nachfolgenden Datumssformate: Y-M-D (Jahr/Monat/Tag), M-D-Y (Monat/Tag/Jahr), D-M-Y (Tag/Monat/Jahr). Drücken Sie anschließend

• Wechseln Sie auf die Einstellung der Jahreszahl.
• In diesen Anwendungsbeispel wird das Datumformat Y-M-D verwendet.

7 Drücken Sie zum Einstellen des Jahres und anschließend um zur Einstellung für die Monatszahl zugegliangen.

• Drücken Sie zum zur vorherigen Einstellung zurückzugelangen.
  Die ersten beiden Ziffern der Jahreszahl halten sich nicht ändern.

8 Wiederholen Sie diese Bedienungsschritte, bis Datum und Zeit vollständig eingestellt sind.

Die Kamera zeigt die Zeit nur im 24-Stundensystem an (2 Uhr nachmittags" entspricht also,14:00).

9 Drucken Sie .

• Zur sekundengenauen Zeitmessung zur vollen Minute (00 Sekunden) drücken. Die Zeitmessung wird beim Drücken dieser Taste aktiviert.

10 Schlieben Sie den Objektivschutzschieber, um die Kamera auszuschalten.

• Die Einstellungen für Datum und Zeit werden auf ihre jeweilige Grundeinstellung zurückgestellt, wenn in der Kamera für etwa 3 Tage keine Batterien eingelegt sind.

MENÜFUNKTIONEN

DIE VERSCHIEDENEN MENUS

Wenn Sie die Kamera einschalten und drücken, erscheint das Hauptmenu auf dem LCD-Monitor. Die Funktionen der Kamera werden über diese Menü eingestellt. Dieses Kapitel erklärlt Ohnen anhand von Screenshots, wie diese Menü Funktionieren.

Auswechselbare Menüfunktionen

• Damit gelangen Sie direkt zu den Einstellmenüs.
• Zeigt Funktionstasten am unteren Bildschirmrand an.

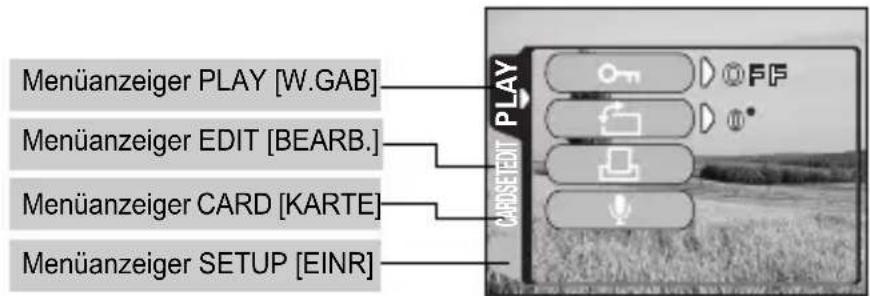

Das MODE Menu

Unterteilt die Einstellungen in mehrere Menüanzeiger.
- Zeigt die Menuanzeiger für jeder einzeln Menu an. Wahlen Sie den gewünschten Menuanzeiger im linken Bildschirmbereich, indem Sie auf die Tasten drucken.

Verwendend der Menüss

1 Drucken Sie um das Hauptmenü anzuzeigen. Drucken Sie.
2 Drucken Sie um einen Menüanzeiger auszuwahlen und anschließend.
3 Drücken Sie undwählen Sie die gewünschte Funktion. Drücken Sie anschließend
4 Drücken Sie, um eine Einstellung auszuwahlen.
Drücken Sie um die Einstellung zu übernehmen.
Drücken Sie neut, um das Menu zu schlieben und zum Aufnahmestatus zurückzukehren.

Aufnahmemodus

DRIVE

Wählt den Aufnahmemodus zwischen (Einzelbildaufnahme) und

(Serienaufnahme).

(Movies)

Legt fest, ob während einer Movie-Aufnahme auch der Ton mit aufgezeichnet wird oder nicht.

Zum Einstellen von Bildqualität und Bildauflösung.

Einzelbild : SHQ, HQ, SQ1, SQ2

Movie:HQ,SQ

MONITOR OFF [MONITOR AUS] (MONITOR ON [MONITOR EIN])

Legt fest, ob der LCD-Monitor eingeschaltet wird oder nicht, wenn die Kamera eingeschaltet wird.

Wenn der LCD-Monitor eingestellt ist, sich nicht einzuschalten, wird im Hauptmenu MONITOR ON angezeigt, wenn die Kamera eingeschaltet wird.

Wiedergabemodus

Zeigt{jedes gespeicherte Bild nacheinander an (Diashow).Wird angezeigt,
wenn die Kamera Einzelbilder wiedergibt.

MOVIE PLAYBACK [FILM-WIEDERG.]

Spiel ein Movie ab. Wird angezeigt, wenn ein Movie ausgesucht wird.

INFO

Zeigt alle Aufnahmeinformationen auf dem LCD-Monitor an.

ERASE [BILD LÖSCHEN]

Löscht das ausgewählte Einzelbild oder Movie.

De

Das MODE MENU verfügbar über 4 Menüanzeiger. Drücken Sie dme einen Menüanzeiger auszuwahlen und die zugehörigen Menüfunktionen anzuzeigen.

These Bedienhinweise sind ausschließlich als Kurzinformation zu verstehen. Weitere Einzelheiten zu den hier beschriebenen Funktionen finden Sie im “Referenzhandbuch” auf der CD-ROM.

Aufnahmemodus

Menüanzeiger CAMERA [KAMERA]
ESP/	Auswahl zwischen den Messmodus-Einstellungen ESP und
	Reguliert die Bildhelligkeit (Belichtungskorrektur).
DIGITAL ZOOM [DIGITALZOOM]	Ermöglicht Zoomaufnahmen mit higherer Vergroßerung als beim maximalen optischen Zoom.
(Einzelbildner) Legt fest, ob bei Einzelbildaufnahmen möglich Ton aufzeichnet wird.
	Ermöglicht Aufnahmen mit einem Abstand von bis zu 7 cm vom Motiv.
PANorama	Bei der Verwendung von Olympus CAMEDIA-Karten küssen Panoramaaufnahmen angefertigt werden.
2 IN1 [2-IN-1]	Dabei werden zwei nacheinander getätigte Aufnahmen als ein Bild gespeichert.

Menüanzeiger PICTURE [BILD]
WB	Zur Wahl des passenden Weißabgleichs entsprechend der Lichtquelle.

De

Menüanzeiger CARD [KARTE]
CARD SETUP [KARTE EINRICHEN]	Formatiert eine Karte.
Menüanzeiger SETUP [EINR]
ALL RESET [ALLES ZURÜCKSETZEN]	Legt fest, ob die jeweils aktuellen Einstellung nach dem Ausschalten der Kamera beibehalten werden oder nicht.
	Verändert die Sprache der Bildschirmmenütexte.
PW ON/OFF SETUP [START/SCHLUSSBILD]	Legt fest, welches Bild beim Ein- und Ausschalten der Kamera auf dem LCD-Monitor angezeigt wird.
	Legt fest, ob der Warnton ein- oder ausgeschaltet sein soll.
REC VIEW [AUFNAHME ANSICHT]	Legt fest, ob Aufnahmen beim Speichern auf dem LCD-Monitor angezeigt werden.
FILE NAME [DATENAME]	Ermöglicht eine veränderte Zuweisung von Dateinamen.
PIXEL MAPPING [PIXEL KORREKTUR]	Überprüft den CCD-Chip und die Bildverarbeitungsfunktionen der Kamera auf eventuelle Fehler.
	Zur LCD-Monitor-Helligkeitseinstellung.
	Zur Einstellung von Datum und Zeit.
VIDEO OUT [VIDEOAUS.]	Wählt je nach angeschlossenem Fernseher zwischen NTSC oder PAL als Videosignal. Das jeweilige Videosignal hängt von der Region ab, in der Sie ihren Fernseher gekauft haben.

Menüanzeiger PLAY [W.GAB]
Ön	Schützt Aufnahmen vor versehentlichem Löschen.
Ö	Dreht die Aufnahmen um 90 Grad nach rechts oder links.
Ö	Speichert Druckvorauswahldaten auf die Karte.
Ö	Fügt einer bereits erstellteten Einzelaufnahme Ton hinzu.

Menüanzeiger EDIT [BEARB.]
BLACK&WHITE [S/W-MODUS]	Erzeugt ein Schwarz/Weiß-Bild und speichert das veränderte Bild als neue Datei.
SEPIA [SEPIA-MODUS]	Erzeugt ein Sepiaton-Bild und speichert das veränderte Bild als neue Datei.
	Verringert die Dateigröse und speichert das veränderte Bild als neue Datei.
INDEX Erzeugt einen	Index mit 9 Bildern für ein Movie.
EDIT [BEARBEITEN]	Zum Bearbeiten eines Movies.

Menüanzeiger CARD [KARTE]
CARD SETUP [KARTE EINRICHTEM]	Löscht alle auf der Karte gespeicherten Daten. (ALL ERASE, FORMAT)
Menüanzeiger SETUP [EINR]
ALL RESET [ALLES ZURÜCKSETZEN]	Legt fest, ob die jeweils aktuellen Einstellung nach dem Ausschalten der Kamera beibehalte n werden oder nicht.
●●	Verändert die Sprache der Bildschirmmenütexte.
PW ON/OFF SETUP [START/SCHLUSSBILD]	Legt fest, welches Bild beim Ein- und Ausschalten der Kamera auf dem LCD-Monitor angezeigt wird.
SCREEN SETUP [BILD ÜBERN.]	Registriert ein von Ohnen aufgenommenes Bild, das auf dem Bilschirm beim Ein- und Ausschalten angezeigt werden soll.
●●●	Legt fest, ob der Warnton ein- oder ausgeschaltet sein soll.
○○○	Zur LCD-Monitor-Helligkeitseinstellung.
●	Zur Einstellung von Datum und Zeit.
VIDEO OUT [VIDEOAUS.]	Wählt je nach angeschlossenem Fernseher zwischen NTSC oder PAL als Videosignal. Das jeweilige Videosignal hängt von der Region ab, in der Sie ihren Fernseher gekauft haben.
●	Zur Wahl der Bildanzahl bei der Indexwiedergabe.

Aufnahmemodus

These Kamera ermöglich Ihnen, Einzelbilder aufzunehmen und Movie-Aufnahmen aufzuzeichnen. Je nach Aufnahmesituation und dem Effekt, den Sie erzielen möchten, stehen Ihnen bei dieser Kamera 7 verschiedene Aufnahmearten zur Verfügung.

Die Werkseinstellung des Aufnahmemodus ist PROGRAM AUTO. Bei normalen Aufnahmen, die keine besonderen Einstellungen oder Effekte erfordern, müssen diese Schritte nicht befolgt werden.

1 Den Objektivschutzschieber vollständig öffnen.

• Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Drucken Sie ()

Die Anzeige zum Auswahlen des Aufnahmemodus (Virtuelles Einstellrad) wird angezeigt.

Menu des virtuellen Einstellrads

3 Wahlen Sie entsprechend dem von Ohnen bevorzugten Aufnahmeverfahren eine der folgenden Aufnahmemodia aus.

• Drucken Sie und wahlen Sie den Modus aus.

4 Drucken Sie.

• Der Aufnahmemodus ist eingestellt, und das Menu des virtuellen Einstellrads wird geschlossen. Auch wenn Sie die Taste nicht drücken, bleibt der Modus eingestellt und das Menu wird geschlossen.

PROGRAM AUTO (werkseitig voreingestellt)

Zur Verwendung bei normalen Aufnahmen. Die Kamera nimmt automatisch die Einstellungen vor, durch die eine natürliche Farbbalance erzielt wird. Andere Funktionen wie beispelsweise der Blitzmodus oder die Messmethode setzen sich hingegen manuell anpassen.

(Porträt)

Mit diesen Modus können Sie Porträtaufnahmen anfertigen. Die Kamera wählt hierfür automatisch die optimalen Aufnahmeeinstellungen.

(Landshaft + Porträ)

Dieser Modus eignet sich zum gleichzeitigen Aufnahmen von Motiv und Landschaften. Die Kamera wählt hierfür automatisch die optimalen Aufnahmebedingungen.

(Landschaft)

Dieser Modus eignet sich zum Fotografieren von Landschaften und anderen Außenmotiven. Die Kamera wählt hierfür automatisch die optimalen Aufnahmeeinstellungen.

(Nachtaufnahme)

Dieser Modus eignet sich zum Erstellen von Bildern am Abend oder bei Nacht. Dabei verwendet die Kamera eine niedrigere Verschlusszeit als sonst. Wenn Sie normalerweise eine Straße bei Nacht fotografieren, kann es sein, dass Sie aufgrund der fehlenden Helligkeit nur ein dunkles Bild mit ein paar hellen Flecken erzielen. In thisem Modus wird jedoch das tatsächliche Aussehen der Straße abgebildet. Die Kamera wählt hierfür automatisch die optimalen Aufnahmeeinstellungen. Mit dem Blitz konnen Sie sowohl das Motiv als auch den Hintergrund gleichzeitig aufnehmen.

(Selbstportrat)

Die fotografierende Person kann sich bei von Hand gehaltener Kamera selbst aufnehmen. Richten Sie die Kamera auf sich, damit sie sich auf Siescharfstellen kann. Die Kamera wählt hierfür automatisch die optimalen Aufnahmeeinstellungen. Der Zoom wird darauf fest auf die Weitwinkelposition eingestellt und{lssst sich nicht verändern.

(Movie)

Dieser Modus erhögt Ich den die Aufnahme von Filmsequenzen. Dabei wird gleichzeitig der Ton aufgezeichnet. Scharfe und Zoomposition werden beim Start der Aufnahme gespeichert. Wenn sich der Abstand zwischen Motiv und Kamera während der Aufnahme verändert, kann die Kamera das Motiv nicht erneut scharf stellen.

EINZELBILDMODUS

Für Einzelbildaufnahmen konnen Sie entweder den Sicher oder den LCD-Monitor verwenden. Beide Methoden sind einfach, Denn Sie müssen damit lediglich auf den Auslöser drücken.

Einzelbildaufnahmen bei Verwendung des LCD-Monitors

1 Den Objektivschutzschieber vollständig öffnen.

• Schieben Sie den Objektivschutzschieber vollständig auf, bis er mit einem Klickgeräusch einrastet.
• Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Wahlen Sie die gewünschte Bildkomposition, während Sie Ihr Motiv auf dem LCD-Monitor betrachten.

3 Den Auslöser ruckfrei halb nach unten drücken, damit die Scharfe eingestellt wird.

• Scharfe und Belichtungsstärke sind gespeichert, die grüne LED leuchtet dauerhaft. (Scharfespeiche)
• Wenn der Blitz auslösebereit ist, leuchtet das Zeichen.

4 Drücken Sie den Auslöser aus der halb gedrückten Position vollständig nach unten.

Die Kamera erstellt die Aufnahme und gibt darauf einen Piepton von sich.
- Wenn die grüne LED erlischt, können Sie die{nachste Aufnahme erstehen.
Die orangefarbene LED rechts des Suchers blinkt, während das Bild auf der Karte gespeichert wird.

Einzelbildaufnahmen bei Verwendung des Sicher

1 Den Objektivschutzschieber vollständig öffnen.

• Schieber den Objektivschutzschieber vollständig auf, bis er mit einem Klickgeräusch einrastet.
  Die orangefarbene LED darüber dem Sicher blinkt, während das Bild auf der Karte gespeichert wird.

2 Wahlen Sie die Komposition, während Sie Ihr Motiv im Sicherer betrachten.

3 Tätigen Sie die Aufnahme, indem Sie dieselbe Methode wie beim LCD-Monitor verwenden.

WENN DIE RICHTIGE BILDSCHÄRFE NICT ERZIELT WERDEN KANN (SCHÄRFESPEICHER)

Wenn die richtige Bildschärfe des Motivs, das Sie aufnehmen sollen, nicht erzielt wird, können Sie die Kamera auf einen anderen Punkt richten, der ungebähr genauso welt entwickelst ist (Scharfespeicher) und die Aufnahme wie nachfolgend beschrieben besteht.

1 Den Objektivschutzschieber vollständig öffnen.

Die Kamera wird im Aufnahmemodus eingeschaltet.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Richten Sie die AF-Markierung auf das Motiv, das Sicharstellen möchten.

• Wenn Sie ein Motiv aufnehmen möchten, das sich schwer scharfstellen{lsst oder das sich Schnell bewegt, richten Sie die Kamera auf ein Motiv, das genausoweit von der Kamera entfernt ist.

3 Drücken Sie den Auslöser halb nach unten, bis die grüne Sucher-LED leuchtet.

• Scharfe und Belichtungsstärke sind gespeichert, die grüne LED leuchtet dauerhaft.
• Wenn die grüne LED blinkt, sind Scharfe und Belichtungsstarke nicht gespeichert. Lassen Sie den Auslöser los, richten Sie die Kamera noch einmal auf Ihr Motiv und drücken Sie den Auslöser erneut halb nach unten.

4 Richten Sie die Kamera nun bei halb gedrücktem Auslöser wieder auf das gewünschte Motiv aus.

5 Den Auslöser vollständig nach unten drücken.

Grüne Sucher-LED

MOVIE-AUFNAHME

Mit dieser Kamera konnen Sie sowohl Einzelbilder als auch kurze Filmsequenzen aufzeichnen. Dabei wird gleichzeitig der Ton aufgezeichnet. Scharfe und Zoomposition werden beim Start der Aufnahme gespeichert. Wenn sich der Abstand zwischen Motiv und Kamera während der Aufnahme verändert, kann die Kamera das Motiv nicht erneut scharf stellen.

1 Den Objektivschutzschieber vollständig öffnen.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.
2 Drücken Sie (忍) , um das virtuelle Einstellrad anzuzeigen.
3 Drücken Sie und wahlen Sie. Drücken Sie anschließend

• Der Movie-Aufnahmemodus wird eingestellt, und die Kamera kehrt in den Aufnahmemodus darüber.
• Auf dem LCD-Monitor werden das Symbol und die Aufnahmerestzeit der derzeit gewählten Karte angezeigt.

4 Wahlen Sie die gewünschte Bildkomposition, während Sie Ihr Motiv auf dem LCD-Monitor betrachten.
5 Den Auslöser halb nach unter drücken.

6 Drücken Sie den Auslöser vollständig nach unten, um die Aufnahme zu starten.

Die rechts vom Sicherer befindliche orangefarbene Sicherer-LED leuchtet.
- Wahrend der Movie-Aufnahme stellt die Kamera die Scharfe und den Zoom ein.
- Bei der Movie-Aufnahme leuchtet das Symbol .

7 Drücken Sie den Auslöser erneut vollständig nach unten, um die Aufnahme zu beenden.

Die orangefarbene LED blinkt, während das Movie auf die Kartegespeichert wird.
- Wenn die Aufnahmerestzeit verstrichen ist, stoppt die Aufnahme automatisch.

• Wahrend der Movie-Aufnahme ist der Blitz nicht verfügbar.
• Das Abspeichern von Movies dauert länger als bei Einzelbildern.

Hinweise für die Langzeit-Movie-Aufnahme

• Die Aufnahme wird solange fortgesetzt, bis die Karte voll ist oder zum Beenden der Aufnahme der Auslöser gedrückt wird.
• Ein Langzeit-Movie kann nicht bearerbeitet werden.
• Wenn ein einzelnes Movie den Kartenspeicher vollständig belegt, können Sie diesen wieder freigeben, indem Sie das Movie entweder loschen oder auf einen Personal Computer herunterlagen.

EINZOOMEN EINES MOTIVS (OPTISCHER ZOOM)

Mit dem optischen Zoom sind Telezoom- und Weitwinkelzoom-Aufnahmen bei 3facher Vergroßerung möglich (entspricht 35mm - 105mm bei einer 35-mm -Kamera). Durch die Kombination des optischen mit dem digitalen Zoom konnen Sie eine Zoom-Vergroßerung erzielen, die maximal einer ungebahr 12fachen Vergroßerung entspricht.

1 Den Objektivschutzschieber vollständig öffnen.
- Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.
2 Drücken/ziehen Sie den Zoomregler, während Sie das Motiv auf dem LCD-Monitor betrachten.
3 Aufnahme erstellen.

Hinweis

• Bei Verwendung des Digitalzooms kann das Bild grobkörnig wirken.

BLITZPROGRAMMWAHL

1 Den Objektivschutzschieber vollständig öffnen.

• Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Drucken Sie

Die aktuell gewählte Blitzeinstellung wird angezeigt.

3 Drücken Sie, um den Blitzmodus auf die gewünschte Einstellung zuändern.

• Jedes Mal, wenn Sie drucken,ändert sich der Blitzmodus in folgender Reihenfolge: „Automatische Blitzabgabe“ - „ Blitz mit Rote-Augen-Effekt-Reduzierung“ - „ Aufhellblitz“ - „ Abgeschalteter Blitz".

4 Drücken Sie den Auslöser halb nach unten.

• Wenn der Blitz auslösebereit ist, leuchtet die orangefarbene SicherLED.

5 Drücken Sie den Auslöser vollständig nach unten, um die Aufnahme zu tätigen.

Automatische Blitzabgabe (Keine Anzeige)

Bei niedriger Umgebungshelligkeit oder starkem Gegenlicht lost der Blitz automatisch aus.

Blitz mit Rote-Augen-Effekt-Reduzierung (

Der Blitz mit Rote-Augen-Effekt-Reduzierung vindert theses Phenomen, indem er vor dem eigentlichen Blitz mehrere Vorblitze aussendet.

Aufhellblitz ( )

Der Blitz wird unabhängig von der aktuellen Umgebungslichtsituation ausgelost.

Abgeschalteter Blitz (14)

Die Blitzabgabe unterbleibt auch bei unzureichender Umgebungshelligkeit.

DEN SELBSTAUSLOSER VERWENDEN

Mit dieser Funktion konnen Sie Bilder unter Verwendung des Selfstauslosers erstellen. Befestigen Sie die Kamera im Selfstauslosermodus sicher auf einem Stativ, oder stellen Sie sie auf eine ebene Fläche.

1 Den Objektivschutzschieber vollständig öffnen.

• Das Objektiv wird ausgeschoben, und der LCD-Monitor schaltet sich ein.

2 Drucken Sie

• Die derzeit gewählte Einstellung für den Selfbaulösermodus wird angezeigt.

3 Drücken Sie (4), um den Selfstauslösermodus ein-oder auszuschalten.

Die Einstellung wechseln immer dann zwischen ON und OFF, wenn Sie drucken. Wenn der Selfstauslosermodus gewählt ist, erscheint die Anzeige auf dem LCD-Monitor.

4 Aufnahmen tätigen.

Die Selfstauslöser-LED leuchtet für ca. 10 Sekunden und wechselt dann auf ein Blinksignal. Nach 2 Sekunden Blinken mit Piepton wird die Aufnahme erstellt.

• Nach einer Aufnahme wird der Selfbstauslosermodus automatisch deaktiviert.

SERIENAUFNAHMEMODUS

Mit dieser Funktion konnen Sie innerhalb kurzer Zeit eine Reihe von Einzelaufnahmen herstellen, während Sie den Auslöser gedrück halten (etwa 8 Bilder bei 1,3 Bildern pro Sekunde bei der Serienaufnahme im HQ Modus). Da Sie die Beste Aufnahme aus einer Reihe von Serienaufnahmen auswahlen konnen, wird empfehlen, diesen Modus vor allem bei der Aufnahme bewegter Motive zu wahren. Scharfe, Belichtungsstarke und Weißabgleich werden bei der ersten Aufnahme gespeichert. Nicht gewünschte Aufnahmen konnen Sie wieder Löschen.

MENÜFUNKTIONEN - MODE-MENU

AUSWÄHLEN DES MESSBEREICHS (SPOTMESSAGE)

Bei starkem Gegenlicht kann Ihr Motiv dunkler wirken, wenn es der normalen Messmethode aufgenommen wird (Digital-ESP-Messung). In dieser Fall lassst sich das Motiv unabhängig von seiner Hintergrundbeleuchtung optimal belichen, wenn Sie den Messbereich im Mittelpunkt des Suchers auf das Motiv verlagern (Spotmessung).

ESP (Digital ESP) : Misst im Mittelpunkt des Suchers sowie getrennt davon die Umgebung, um eine optimale Belichtungsstärke zu erzielen.

(Spotmessmodus): Misst nur im Mittelpunkt des Suchers, um die passende Belichtungsstarke für das Motiv zu erzielen.

MENÜFUNKTIONEN - MODE-Menü

NAHAUFNAHMEN

Mit dem Nahaufnahmemodus konnen Sie ein Motiv in einer Entfernung zwischen 20 - 50 cm aufnehmen.

1 Den Objektivschutzschieber vollständig öffnen.
2 Drucken Sie ()
3 Drücken Sie (4), un- den Nahaufnahmemodus ein- oder auszuschalten.
4 Aufnahmen tätigen.

WIEDERGABE

WIEDERGABEVONEINZELBILDERN

1 Bei geschlossenem Objektivschutzschieber drucken.

• Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme. (Wiedergabe eines Einzelbildes)

2 Verwenden Sie die Pfeiltasten, wenn Sie andere Bilder wiedergeben möchten.

Wiedergabesprung um 10 Bilder rückwärts.

Wiedergabe des vorherigen Bildes.

Wiedergabe des nachsten Bildes.

Wiedergabesprung um 10 Bilder vorwärts.

3 Drucken Sie, die Wiedergabe zu beenden.

• Der LCD-Monitor und die Kamera schalten sich ab.

Schnellwiedergabe (QUICK VIEW)

Mit dieser Funktionen können Sie Bilder wiedergeben, während sich die Kamera im Aufnahmemodus befindet. Diese Funktion ist nutzlich, wenn Sie ihre Aufnahmen kurz überprüfen und schnell wieder in den Aufnahmemodus zurückkehren möchten.

1 Drücken Sie (QUICK VIEW) im Aufnahmemodus.

2 Drücken Sie den Auslöser halb nach unten oder, in den Aufnahmemodus zusammen zukehren.

Wiedergabe mit Ausschnittsvergroßerung

Die auf dem LCD-Monitor dargestellen Bilder{lassen sich in Einzelschritten bis auf das 4fache ihrer OriginalgroBe vergroßern.

1 Bei geschlossen Objektivschutzschieber drucken.

• Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme.

2 Verwenden Sie die Pfeiltasten für die Auswahl des Einzelbildes, das Sie bearbeiten möchten.

• Sie können keine Bilder mit Movies) vergrößern.

3 Ziehen Sie den Zoomregler in Richtung.

• Die Vergroßerung erhöht sich jedesmal, wenn der Zoomregler gezogen wird.
• Um zur Originalgroße (1x) des Bildes zurückzukehren, Schieber den Zoomregler in Richtung W

Indexwiedergabe

Mit dieser Funktion konnen Sie gleichzeitig mehrere Bilder auf dem LCD-Monitor anzeigen. Die Anzahl der anzeigbaren Bilder beträgt bzw Wahlweise 4, 9 oder 16.

1 Bei geschlossen Objektivschutzschieber drücken.

• Der LCD-Monitor schaltet sich ein und zeigt die zuletzt erstellte Aufnahme. (Wiedergabe eines Bildes)

2 Schieben Sie den Zoomregler in Richtung, am den Index-Wiedergabemodus zu aktivieren.

• Verwenden Sie die Pfeiltasten für die Bildauswahl.
• Um zur Einzelbildwiedergabe zusückzukehren, bewegen Sie den Zoomregler in Richtung

■ FILM-WIEDERG. (MOVIE PLAYBACK) - MOVIE-WIEDERGABE

1 Bei geschlossen Objektivschutzschieber drücken.
- Der LCD-Monitor wird eingeschaltet.
2 Verwenden Sie die Pfeiltasten und wahlen Sie ein Bild mit
3 Drucken Sie .

• Das Hauptmenü wird angezeigt.

4 Drücken Sie und wahlen Sie MOVIE PLAYBACK.

5 Drücken Sie und wahlen Sie PLAYBACK. Drücken Sie anschließend

• Das Movie wird wiedergegeben. Wenn die Wiedergabe beendet ist, kehrt die Anzeige automatisch an den Anfang des Movies zurück.
• Wahrend der Wiedergabe sind die Funktionen schneller Vorlauf/schneller Rücklauf verfügbar.

: Schneller Vorlauf. Bei jedem Tastendruck wechselt die Geschwindigkeit zwischen 1 × , 2 × und 20 × .
3 : Schneller Rücklauf. Bei jedem Tastendruck wechselt die Geschwindigkeit zwischen 1 × , 2 × und 20 × .

• Das MOVIE PLAYBACK-MENU wird wieder gezeigt, nachdem die Wiedergabe beendet wurde.

PLAYBACK: Erneute Wiedergabe der kompletten Movie-Aufnahme.
FRAME BY FRAME :
Bild-für-Bild-Wiedergabe der gewählten Movie-Aufnahme.

EXIT: Beendet den Movie-Wiedergabemodus.

Drücken Sie und wahlen PLAYBACK, FRAME BY FRAME oder EXIT. Drücken Sie anschließend

Funktionen im Modus FRAME BY FRAME (Bild-für-Bild-Wiedergabe)

:Zeigt das erste Bild des Movies an.
:Zeigt das letzte Bild des Movies an.
: Zur Wiedergabe des nachsten Bildes. Die Taste gedrückt halten, um die Movie-Bilder durchgehend anzuzeigen.
: Zur Wiedergabe des vorherigen Bildes. Diese Taste gedrückt halten, um die Movie-Bilder durchgehend rücklaufend zu zeigen.
: Ruft das Menu MOVIE PLAYBACK auf.

BILDER VOR DEM LÖSCHEN SCHÜTZEN

Wichtige Bilder sollen Sie vor dem Löschen schützen, damit diese nicht versehentlich gelöscht werden.

1 Bei geschlossenem Objektivschutzschieber drücken.
- Der LCD-Monitor wird eingeschaltet.
2 Verwenden Sie die Pfeiltasten, um das zu schützende Bild auszuwahlen.
3 Drucken Sie.

• Das Hauptmenü wird angezeigt.

4 Wahlen Sie im Hauptmenu MODE MENU PLAY on und drücken Sie anschließend
5 Drücken Sie und wahlen Sie ON. Drücken Sie anschließend.

• Um den Lösenschutz aufzuheiten, wahren Sie OFF.
• Drücken Sie erneut, um das Menu zu schreiben.

• Löschgeschützte Bilder konnen nicht mit der Funktion „Einzelbild/Alle Bilder loschen" entwickelten werden, sondern nur mit der Formatierungsfunktion.

BILDER LÖSCHEN

Mit dieser Funktion konnen Sie aufgenommene Bilder wieder loschen. Sie konnen zwischen „Einzelbild loschen" oder „Alle Bilder loschen" wahren.

• Löschgeschützte Bilder halten sich nichtlöschen. Heben Sie davon vor dem Löschen den bestehenden Lösenschutz für diese Bilder auf.
  Die Bilddaten gelöschter Bilder gehen unwiderruflich verloren. Seien Sie vorsichtig, dass Sie nicht versehentlich Bilderlöschen, die Sie behalten möchten.

Löschen einzelner Bilder

Mit dieser Funktion wird nur das auf dem LCD-Monitor angezeigte Bild gelöscht. Mit der Funktion „Alle Bilderlöschen“ können alle Bilder auf einmal von der Karte entfernt werden.

1 Bei geschlossenem Objektivschutzschieber drücken.

• Der LCD-Monitor wird eingeschaltet.

2 Verwenden Sie die Pfeiltasten, um das zu Löschende Bild auszuwahlen.
3 Drucken Sie.

• Das Hauptmenü wird angezeigt.

4 Drucken Sie und wahlen Sie ERASE.
5 Drücken Sie und wahlen Sie YES. Drücken Sie anschließend

• Das Bild wird gelöscht und das Menu geschlossen.

Löschen aller Bilder

1 Wahlen Sie im Hauptmenü für den Wiedergabemodus MODE MENU → CARD → CARD SETUP und drücken Sie anschließend.

2 Drucken Sie und wahlen Sie ALL ERASE. Drucken Sie anschließend
3 Drücken Sie und wahlen Sie YES. Drücken Sie anschließend

• Alle Bilder werden gelöscht.

KARTE EINRICHEN (CARD SETUP) - KARTE FORMATIEREN

Mit dieser Funktion konnen Sie eine Karte formatieren. Andernfalls konnen keine Daten auf die Karte geschrieben werden. Wenn Sie Karten von Fremdherstellern verwenden möhen oder Karten, die auf einem Personal Computer formatiert wurden, müssen Sie diese in der Kamera formatieren. Alle vorhandenen Daten einschließlich der Lös- und schreibgeschützten Daten werden gelöscht, wenn die Karte formatiert wird. Stellen Sie sicher, daß Sie wichtige Daten auf einen Personal Computer übertragen, bevor Sie eine Karte in Gebrauch formatieren.

1 Wahlen Sie im Hauptmenu MODE MENU CARD CARD SETUP und drücken Sie

• Aufnahmemodus Das Menu FORTMAT wird angezeigt.
• Wiedergabemodus Das Menu CARD SETUP wird angezeigt.

2 Wenn das Menu FÖRMA T angezeigt wird, drücken Sie und anschließend YES.

Wenn das Menu CARD SETUP angezeigt wird, drücken Sie um FÖRMA T auszuwahlen, und drücken Sie anschließend.

Wenn das Menu FORTMAT angezeigt wird, drücken Sie um YES zu wahlen.

3 Drucken Sie.

Die Fortschrittsanzeige (BUSY) wird angezeigt, während die Karte formatiert wird.

WIEDERGABE AUF EINEM FERNSEHGERÄT

Verwenden Sie das mitgelieferte AV-Kabel, wenn Sie ihre Aufnahmen auf einem Fernsehgerät wiedergeben möchten. Sowohl Einzelbilder als auch Movies können abgespielt werden. Bei einem Movie wird der aufgenommene Ton auch gleichzeitg mit dem Movie wiedergegeben.

1 Vergewissern Sie sich, dass Fernseher und Kamera ausgeschaltet sind. Verbinden Sie anschließend das AV-Kabel mit der A/V OUT- Buchse an der Kamera sowie mit dem Videoeingang am Fernsehgerät.

2 Schalten Sie das Fernsehgerät ein und stellen Sie den Videokanal ein.

• Weitere Informationen zur Einstellung des Videokanals finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

3 Drucken Sie.

Die zuletzt erstellte Aufnahme wird auf dem Fernsehgerät wiedergegeben. Verwenden Sie die Pfeiltasten für die Bildauswahl.

• Die Funktionen Wiedergabe mit Ausschnittsvergroßerung, Index-Wiedergabe und Diashow können auch bei der Wiedergabe auf einem Fernsehgerät verwendet werden.

Hinweis

• Beim Anschlieben an ein Fernsehgerät sollen den Sie die Kamera mit einem Netzteil betreiben.
• Achten Sie darauf, dass das Video-Ausgangssignal der Kamera dem Video-Signaltyp des Fernsehgeräts entspricht.

De

MIT DRUCKVORAUSWAHL (DPOF)

DPOF ist die Abkürzung für Digital Print Order Format. Das DPOF-Format wird dazu verwendet, die Druckinformationen von Kameras automatisch aufzuzeichnen.

Wenn Sie eine Karte mit Druckvorauswahldaten zu einem DPOF-Fotolabor bringen, können die Bilder entsprechender der DPOF-Druckvorauswahl ausgedrucht werden. Oder die Bilder setzen sich zuhause auf einem persönlichen DPOF-kompatiblen Drucker ausdrucken.

Druckvorausswahl für alle Bilder

Mit dieser Funktion setzen sich alle auf der Karte gespeicherten Bilder ausdrucken. Sie können die gewünschte Anzahl der Ausdrucke festlegen und ebenflats, ob das Aufnahmedatum und die Aufnahmezeit mit ausgedrucht werden sollen.

Druckvoraussahl für Einzelbilder

Mit dieser Funktion setzen sich ausgewählte Bilder ausdrucken. Sie wird auch dazu verwendet, um die Anzahl der Druckreservierungen und die Datums- und Uhrzeit-Einstellungen zu verändern. Lassen Sie sich das zu druckende Bild anzeigen und wahren Sie die gewünschte Anzahl der Ausdrucke.

Zurücksetzen der Druckvorauswahldaten

Mit dieser Funktion konnen Sie alle Druckvorauswahldaten für die auf der Karte gespeicherten Bilder zurücksetzen.

DIREKTES AUSDRUCKEN (PictBridge)

Wenn Sie die Kamera mit dem USB-Kabel an einen PictBridge-kompatiblen Drucker anschließen, können Sie ihre Bilder ohne Zwischenschaltung eines Computers direkt ausdrucken.

PictBridge ist ein gemeinsamer Standard, über den sich Digitalk cameras und Drucker unterschiedlicher Hersteller miteinander verbinden setzen, damit Sie ihre Digitalphotos direkt ausdrucken können.

DRUCKEN [PRINT] Druckt das angezeigte Bild.

ALLES. DR [ALL PRINT] Druckt alle auf der Karte gespeicherten Bilder.

MEHRF. DR [MULTI PRINT] Druck ein Bild in mehreren Druckformaten aus.

GES. INDEX [ALL INDEX]

Druckt alle auf der Karte gespeicherten Bilder als Index.

DRUCKVORAUSWAHL [PRINT ORDER]

Druckt die Bilder anhand der auf der Karte gespeicherten Druckvorauswahldaten aus. Falls keine Druckvorausswahl erstellt wurde, wird diese Option nicht angezeigt.

Optionen für den PRINT-Modus und andere Einstellungen

• Die für einige Einstellungen verfügbar Optionen, wie PRINT-Modus und Papiergroße, können abhängig vom Druckertype variieren. Für Einzelheiten beachten Sieitte die Gebrauchsanweisung Ihres Druckers.

Wenn Sie weitere Einzelheiten benötigen,lesen Sieitte das auf der CD-ROM befindliche „Referenzhandbuch".

HERUNTERLADEN VON BILDERN AUF IHREN COMPUTER

Wird die Kamera mittels des mitgelieferten USB-Kabels an einen Personal Computer angeschlossen, können Bilder auf den Personal Computer heruntergeladen werden. Je nach Betriebssystem des Computers kann vor dem ersten Anschluss der Kamera eine spezifische Softwareinstallation erforderlich sein. Beachten Sieitte die diesbezüglichen Angaben in der nachfolgenden Tabelle. Einzelheiten zu den in der Tabelle genannten Ablaufen finden Sie im auf der Software-CD-ROM befindlichen „Referenzhandbuch". Bitte lesen Sie auch die „Software-Installationsanleitung" (auf der CD-ROM enthalten).

• Auch wenn der verwendete Personal Computer eine USB-Schnittstelle hat, kann die Datenübertragung ggf. nicht ausgeführten werden, wenn der Personal Computer unter einem der nachfolgenden aufgelisteten Betriebssysteme arbeitet oder wenn eine externe USB-Schnittstelle (Steckkarte etc.) verwendet wird.
• Windows 95/NT 4.0
• Windows 98/98 SE als Upgrade-Version von Windows 95
• Mac OS 8.6 oder darüber (außer ab Werk installiertes Betriebssystem Mac OS 8.6 mit USB MASS Storage-Unterstützung [Version 1.3.5])
• Auf Eigenbau-PCs oder Personal Computer ohne vorinstalliertes Betriebssystem Funktioniert der Datentransfer ggf. nicht richtig.

Hinweis

• Zur Darstellung der Bilddaten auf dem Computerbildschirm ist eine geeignete Anwendungssoftware erforderlich: Grafiksoftware mit Unterstützung des JPEG-Formats (wie Paint Shop Pro oder Photoshop); Internet-Browser (wie Netscape Communicator oder Microsoft Internet Explorer); CAMEDIA Master-Software; oder andere Software. Weitere Angaben zur Verwendung einer geeigneten Anwendungssoftware siehe jeweils die Software-Bedienungsanleitung.

• Für die Movie Wiedergabe ist QuickTime erforderlich; QuickTime befindet sich auf der beigefugten Software-CD.

• Wenn Sie Bilder bearbeiten möchten, müssen Sie diese zunachst von ihrem Computer herunterlagen. Je nach verwendeter Software ist es möglich, dass Bilddateien auf der Karte zerstört werden, wenn Sie diese direkt bearbeiten (z. B. drehen usw.).

FÜR DIE ANWENDER ANDERER BETRIEBSSYSTEME

Wenn Sie andere Betriebssysteme verwenden, können Sie die Kamera nicht direkt an einen Computer anschließen.

• Windows 95 ● Windows NT ● Betriebssystem Mac OS vor der Version 9
• Sie können die Bilder direkt auf ihren Computer laden, wenn Sie einen PC-Karten-Adapter verwenden.

Hat Ihr PC eine USB-Schnittstelle?

Gibt es einen mit markierten Eingang an Ihrem Computer?

Hat Ihr PC einen eingebauten PC-Karteneinschub?

Wenden Sie sich an ihren nachstgelegen den Olympus-Repräsentanten.

Wenn Sie weitere Einzelheiten benötigen,esen Sieitte das auf der CD-ROM befindliche „Referenzhandbuch". Für das Anschlieben an einen Personal Computerlesen Sieitte die „Software-Installationsanleitung" (auf der CD-ROM enthalten).

FEHLERMELDUNGEN

LCD-Monitor-Anzeige	Mögliche Ursache Abhilfemaßnahme
NO CARD	[KEINE KARTE]Die Karte ist nicht eingelegt. oder Sie kann nicht gelesen werden.	Legen Sie eine Karte ein oder verwenden Sie eine andere Karte. Lösst sich das Problem dadurch noch immer nicht beheben, müssen Sie die Karte formatieren. Lösst sich die Karte nicht formatieren, können Sie diese nicht benutzen.
CARD ERROR	[KARTENFEHLER]Es liegt ein Kartenfehler vor.	These Karte kann nicht verwendet werden. Legen Sie eine neue Karte ein.
WRITE-PROTECT	[SCHREIBSCHUTZ]Schreibgeschützte Karte.	Die Karte wurde von einem Personal Computer aus mit einem Lösenschutz versehen. Machen Sie diese Einstellung mit einem Personal Computer wieder rückgangig.
CARD FULL	[KARTE VOLL]Die Karte ist voll. Es konnen keine weiteren Aufnahmen erstellt und keine weiteren Informationen wie beispelseweise Druckvorauswahldaten gespeichert werden.	Die Karte auswechseln oder nicht benöttigte Aufnahmen löschen. Laden Sie die Aufnahmen vor dem Löschen auf einen Personal Computer herunter.
NO PICTURE	[KEINE BILDER]Es sind keine Bilder auf der Karte vorhanden.	Auf der Karte sind keine Bilder gespeichert. Stellen Sie eine oder mehrere Aufnahmen her.
PICTUREERROR	[BILDFEHLER]Das aktive Bild kann auf dieser Kamera nicht angezeigt werden, da ein Fehler vorliegt.	Verwendten Sie eine Bildverarbeitungssoftware, um sich das Bild auf einem Personal Computer anzusehen. Wenn sich diese Funktion nicht ausführten{lösst, ist die Bilddatei beschädigt.
CARD-COVEROPEN	[KARTENFACH OFFEN]Der Kartenfachdeckel ist offen.	Schließen Sie den Kartenfachdeckel.
CARD SEUPPOWER OFFIYI FORMALSELECTI GO OKI	Die Karte ist nicht formatiert.	Die Karte formatieren. Alle Daten auf der Karte werden gelöscht.

TECHNISCHE DATEN

Produkttyp : Digitalkamera (zur Bildaufzeichnung und Bildwiedergabe)

Aufnahmesystem

Einzelbild

Digital-Aufzeichnung, Übereinstimmung mit der Design Rule for Camera File system [DCF])

JPEG

Gültige Standards : Exif-2.2, Digital Print Order Format (DPOF), PRINT Image Matching II, PictBridge

Movie : Movie-Bild QuickTime Motion JPEG-Unterstützung

Speicher : xD-Picture Card (16 -512 MB)

Anzahl der Einzelaufnahmen

(wenneineKarte mit :Ca.5Bilder (SHQ:2.288x1.712)

16 MB verwendet Ca. 16 Bilder (HQ: 2.288 x 1.712)

wird). Ca. 32 Bilder (SQ1: 1.600 x 1.200)

Ca. 165 Bilder (SQ2: 640 x 480)

Anzahl der effektiven : 4.000.000 Pixel

Pixel

Bildwandler : Bildwandler 1/2,5 Zoll CCD-Chip, 4.230.000 Pixel (brutto)

Objektiv : Olympus-Objektiv, 5,8 mm bis 17,4 mm,

Blenden f3,1 bis 5,2

5 Elemente in 3 Gruppen

(entspricht einem 35 mm - 105 mm Objektiv an

einer 35-mm-Kamera)

Belichtungsmessung : Digital-ESP-Messung, Spotmessung

Verschlusszeiten : 1 Sek. bis 1/1.000 Sek. (2 Sek. im

Nachtaufnahmehodes)

Aufnahmebereich:50cm bis (normal)

20 cm bis 50 cm (Nahaufnahmemodus)

Sucher : Optischer Realbildsucher

LCD-Monitor : 1,8 Zoll TFT Farb-LCD-Monitor mit 85.000

Pixeln

Anschlussbuchsen : Gleichstrom-Netzteilanschluss (DC), USB-Anschluss (mini-B), A/V OUT Buchse (MONO)

Automatischer : 2000 bis zu 2099

Kalender

Umgebungsbedingungen

Temperatur : 0^ bis 40^ (Betrieb) -20^ bis 60^ (Lagerung)

Luftfeuchtigkeit : 30% bis 90% (Betrieb)/10% bis 90% (Lagerung)

Spannungsversorgung : 1 CR-V3 Lithium-Blockbatterie oder 2 AA (R6) Alkali-Batterien oder NiMH-Batterien. Netzteil (optional) Zinkohle (Mangan)-Batterien dürfen nicht verwendet werden.

Abmessungen: 108 mm (B) x 57,5 mm (H) x 36,5 mm (T) (ohne Gehäusevorsprünge)

Gewicht: 165 g (ohne Batterien und Karte)
ÄNDERUNGEN DER TECHNISCHEN DATEN SIND OHNE
VORANKÜNDIGUNG UND VERPFLICHTUNG SEITENS DES
HERSTELLERS MÖGLICH.

De

CONTENIDO

PRIMEROS PASOS 136
