Produkttyp	Audio-Video-Receiver für Autos
Marke und Modell	JVC KDX472DBT
Einbaumaße (B × H × T)	182 mm × 53 mm × 100 mm
Nettogewicht	0,6 kg
Stromversorgung	12 V DC (Autobatterie)
Maximale Ausgangsleistung	50 W × 4 (oder 50 W × 2 + 50 W × 1 für Subwoofer)
Lautsprecherimpedanz	4 Ω – 8 Ω
Digitalradio	DAB (Band III), Digitalempfang mit AF, TI, PTY-Funktionen
Analogradio	FM (87,5-108 MHz) und AM (531-1611 kHz MW, 153-279 kHz LW)
Bluetooth	Version 4.2, Profile HFP, A2DP, AVRCP, PBAP, SPP
USB-Anschluss	USB 1.1/2.0 (High Speed), kompatibel mit Massenspeicher, max. Strom 1,5 A
Unterstützte Audioformate (USB)	MP3, WMA, AAC, WAV, FLAC (bis zu 24 Bit/96 kHz)
Kompatibel mit iPod/iPhone	Ja, über USB und Bluetooth (für kompatible Modelle)
AUX-Eingang	3,5 mm Klinkenstecker (Stereo)
Freisprechfunktion	Anrufe über Bluetooth, integriertes Mikrofon, Telefonbuch und Anrufliste
Display und Beleuchtung	Display mit Helligkeits- und Farbeinstellungen, individuell anpassbare Hintergrundbeleuchtung
Equalizer	Voreinstellungen (Flat, Rock, Pop, etc.) und parametrischer Equalizer (62 Hz – 16 kHz)
Digitale Zeitkorrektur	Ja, einstellbar nach Hörposition (vorne, hinten, etc.)
Alexa-Kompatibilität	Ja (über mobile App)
Firmware-Update	Über USB möglich
Reinigung und Pflege	Frontplatte mit einem trockenen Tuch reinigen; Stecker mit Wattestäbchen reinigen
Sicherheit	Abnehmbare Frontplatte, Schnellreset, Kurzschlussschutz
Ersatzteile und Reparierbarkeit	Kontaktieren Sie ein autorisiertes Servicecenter; Sicherung durch eine gleicher Bewertung ersetzbar

Häufig gestellte Fragen - KDX472DBT JVC

Wie setze ich den JVC KDX472DBT Receiver zurück?

Entfernen Sie die Frontplatte und setzen Sie den Receiver innerhalb von 5 Sekunden zurück, indem Sie die Reset-Taste auf der Rückseite drücken. Weitere Details finden Sie in der Bedienungsanleitung.

Wie verbinde ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon, suchen Sie nach Geräten und wählen Sie 'KD-X472DBT'. Folgen Sie den Anweisungen auf dem Bildschirm zum Pairing. Der Standard-PIN-Code ist 0000.

Welche Audioformate werden über USB unterstützt?

Der Receiver unterstützt MP3, WMA, AAC, WAV und FLAC (bis zu 24 Bit/96 kHz). Kompatible Dateisysteme sind FAT12, FAT16 und FAT32.

Wie stelle ich Uhrzeit und Datum ein?

Halten Sie die SRC-Taste gedrückt, drehen Sie den Lautstärkeregler, um [CLOCK] auszuwählen, und stellen Sie dann Uhrzeit und Datum ein. Sie können das 12h- oder 24h-Format wählen.

Kann ich Amazon Alexa mit diesem Gerät verwenden?

Ja, der KDX472DBT ist mit Alexa kompatibel. Installieren Sie die Alexa-App auf Ihrem Smartphone, koppeln Sie das Gerät über Bluetooth, und drücken Sie dann die VOICE-Taste, um mit Alexa zu sprechen.

Wie speichere ich einen Radiosender?

Wählen Sie den gewünschten Sender (DAB/FM/AM) und halten Sie eine der Zifferntasten (1 bis 6) gedrückt, bis 'MEMORY' angezeigt wird. Sie können bis zu 18 FM-Sender und 6 AM-Sender speichern.

Was tun, wenn das Gerät 'PROTECTING SEND SERVICE' anzeigt?

Diese Meldung zeigt einen internen Fehler an. Schalten Sie das Gerät aus, überprüfen Sie die Lautsprecheranschlüsse, und wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Servicecenter.

Wie stelle ich die Klangbalance (Fader/Balance) ein?

Halten Sie die SRC-Taste gedrückt, drehen Sie den Lautstärkeregler, um [AUDIO CONTROL] > [FADER] oder [BALANCE] auszuwählen, und stellen Sie dann nach Wunsch ein. Die Einstellungen reichen von R15 (hinten) bis F15 (vorne) und von L15 bis R15.

Das Display leuchtet nicht, was tun?

Überprüfen Sie zuerst die Gerätesicherung und die Fahrzeugstromversorgung. Wenn das Display aus bleibt, setzen Sie das Gerät zurück (Frontplatte abnehmen). Wenn das Problem weiterhin besteht, suchen Sie einen Fachmann auf.

Wie reinige ich die Frontplatte des Receivers?

Verwenden Sie ein weiches, trockenes Tuch (idealerweise aus Silikon) zum Abwischen der Frontplatte. Reinigen Sie den Stecker auf der Rückseite der Frontplatte mit einem Wattestäbchen. Vermeiden Sie scheuernde Reinigungsmittel.

Benutzerfragen zu KDX472DBT JVC

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr AV-Receiver kostenlos im PDF-Format! Finden Sie Ihr Handbuch KDX472DBT - JVC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KDX472DBT von der Marke JVC.

BEDIENUNGSANLEITUNG KDX472DBT JVC

BEDIENUNGSANLEITUNG

DIGITALER MULTIMEDIA-EMPFÄNGER

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und Batterien abgegeben werden muss.

Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Unsachgemäße oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Achtung: Das Zeichen „Pb" unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthält.

Konformitätserklärung in Bezug auf die RE-Richtlinie 2014/53/EU

Konformitätserklärung in Bezug auf die RoHS-Richtlinie 2011/65/EU

Hersteller:

JVCKENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-Vertreter:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS

Hiermit erklärt JVCKENWOOD, dass das Funkgerät "KD-X472DBT/KD-X272DBT/KD-X172DB" der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung steht unter der folgenden Internetadresse zur Verfügung:

http://www.jvc.net/cs/car/eudoc/

Vor der Inbetriebnahme 3

Grundlagen 4

Erste Schritte 5

1 Brechen Sie die Demonstration ab 2 Stellen Sie die Uhrzeit und das Datum ein 3 Einstellen der grundlegenden Einstellungen

Digitalradio 6 Analogradio 9 USB/iPod 10 AUX 12 Spotify 13 Verwendung anderer Anwendungen 14 Bluetooth 15

Bluetooth - Verbindung Bluetooth - Handy Bluetooth - Audio

AMAZON ALEXA 22 Audioeinstellungen 24 Display-Einstellungen 30

Zur Bezugnahme 32

Wartung Weitere Informationen Ändern der Display-Information

JVC KDX472DBT - EU-Vertreter: - 1

DEUTSCH

Fehlerische 35 Einbau/Anschluss 37 Technische Daten 40

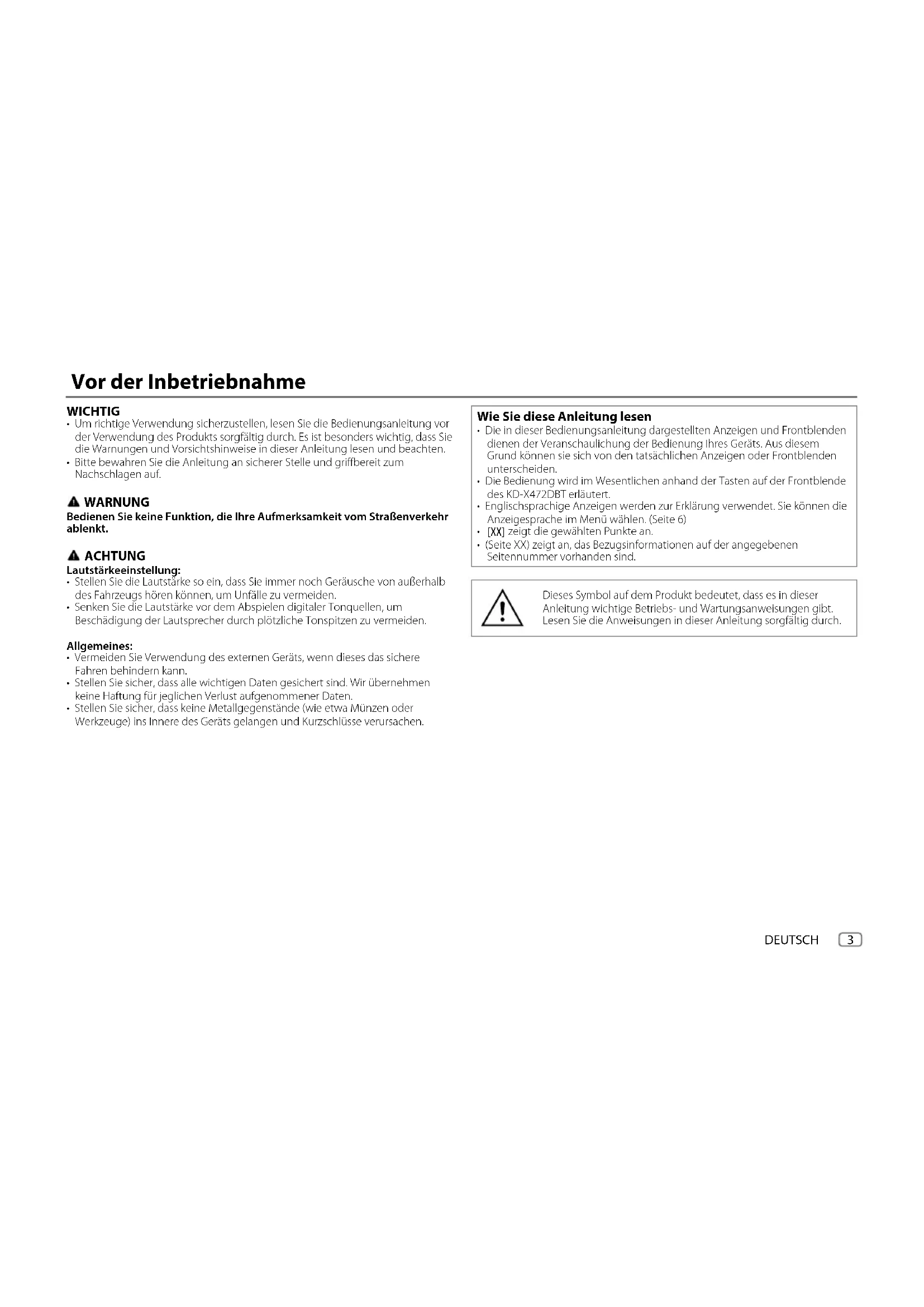

Vor der Inbetriebnahme

WICHTIG

Um eine ordnungsgemäße Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist außerdem wichtig, dass Sie die Warnungen und Vorsichtshinweise in dieser Anleitung lesen und beachten. - Bitte bewahren Sie die Anleitung an einem sicheren Ort und griffbereit zum Nachschlagen auf.

WARNUNG

Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

ACHTUNG

Lautstärkeeinstellung:

Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.
Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um

Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

Allgemeines:

Vermeiden Sie die Verwendung des externen Geräts, wenn diese das sichere Fahren behindern kann.
Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
Stellen Sie sicher, dass keine Metallgegenstände (wie zum Beispiel Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

Wie Sie diese Anleitung lesen

Die in dieser Bedienungsanleitung dargestellten Anzeigen und Frontblenden dienen der Veranschaulichung der Bedienung Ihres Geräts. Aus diesem Grund können sie sich von den tatsächlichen Anzeigen oder Frontblenden unterscheiden. Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des KD-X472DBT erläutert. - Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menü wählen. (Seite 6) - [XX] zeigt die gewählten Punkte an. - (Seite XX) zeigt an, dass Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

JVC KDX472DBT - Wie Sie diese Anleitung lesen - 1

Dieses Symbol auf dem Produkt bedeutet, dass es in dieser Anleitung wichtige Betriebs- und Wartungsanweisungen gibt. Lesen Sie die Anweisungen in dieser Anleitung sorgfältig durch.

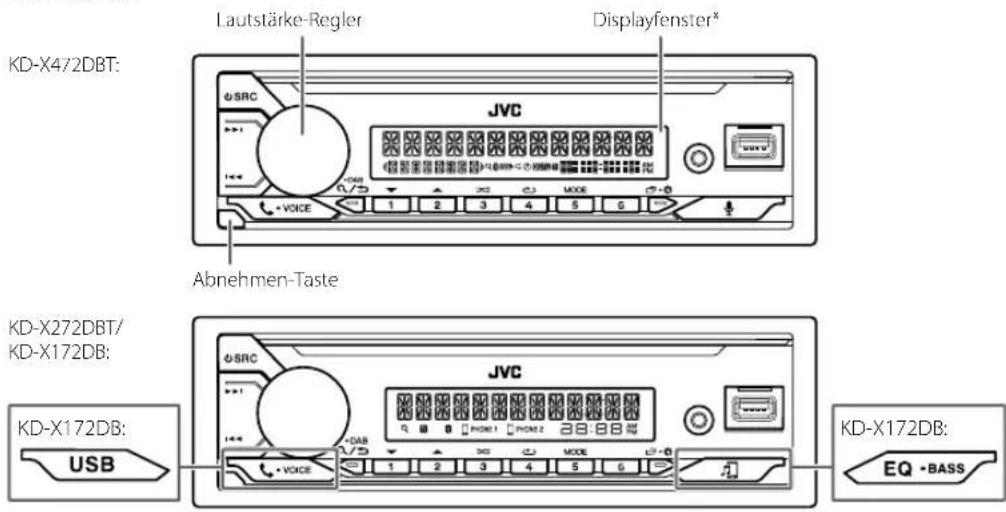

Grundlagen

Frontblende JVC KDX472DBT - Grundlagen - 1

Anbringen JVC KDX472DBT - Grundlagen - 2

Abnehmen JVC KDX472DBT - Grundlagen - 3

Rücksetzen * Nur für Illustrationszwecke. JVC KDX472DBT - Grundlagen - 4

Nehmen Sie einen Reset am Gerät innerhalb von 5 Sekunden nach dem Abnehmen der Frontblende vor.

Zum Auf der Frontblende
Einschalten	Drücken Sie SRC. • Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler.
	Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe. • Zum Abbrechen drücken Sie die Taste erneut. Die Lautstärke wird vor dem Stummschalten oder Pause auf den vorherigen Pegel zurückgestellt.
Quelle auswahlen	• Drücken Sie SRC wiederholt. • Drücken Sie SRC, und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden.
Ändern der Display-Information	Drücken Sie wiederholt. (Seite 33, 34)

Erste Schritte

JVC KDX472DBT - Erste Schritte - 1

JVC KDX472DBT - Erste Schritte - 2

Brechen Sie die Demonstration ab

Beim ersten Einschalten des Geräts (oder wenn [FACTORY RESET] auf [YES] gestellt ist, siehe Seite 6), erscheint Folgendes im Display: "CANCEL DEMO" ▶ "PRESS" ▶ "VOLUME KNOB"

1 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gewählt. 2 Drücken Sie den Lautstärke-Regler erneut. "DEMO OFF" erscheint.

JVC KDX472DBT - Brechen Sie die Demonstration ab - 1

Stellen Sie die Uhrzeit und das Datum ein

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK], und drücken Sie dann den Regler.

Zum Einstellen der Uhr

3 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK ADJUST], und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stellen Sie die Zeit in der Reihenfolge "Stunde" - "Minute" ein. 5 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK FORMAT] und drücken Sie dann den Regler. 6 Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H], und drücken Sie dann den Regler.

Zum Einstellen des Datums

7 Drehen Sie den Lautstärke-Regler zum Wählen von [DATE SET], und drücken Sie dann den Regler. 8 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stellen Sie das Datum in der Reihenfolge "Tag" → "Monat" → "Jahr" ein.

9 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie a/

JVC KDX472DBT - Zum Einstellen des Datums - 1

Einstellen der grundlegenden Einstellungen

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/

Standard: [XX]

[SYSTEM]
[KEY BEEP]	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) (Seite 26) [ON]: Aktiviert den Tastenberührungston. ; [OFF]: Deaktiviert.
[SOURCESELECT]
[AM SRC]*1	[ON]: Aktiviert Sie AM in der Quellenwahl. ; [OFF]: Deaktiviert. (Seite 9)
[SPOTIFY SRC]*1	(Für KD-X472DBT/KD-X272DBT) [ON]: Aktiviert Sie SPOTIFY/SPOTIFY BT in der Quellenwahl. ; [OFF]: Deaktiviert. (Seite 13)
[BT AUDIO SRC]*1	(Für KD-X472DBT/KD-X272DBT) [ON]: Aktiviert Sie BT AUDIO in der Quellenwahl. ; [OFF]: Deaktiviert. (Seite 21)
[BUILT-IN AUX]*1	[ON]: Aktiviert Sie AUX in der Quellenwahl. ; [OFF]: Deaktiviert. (Seite 12)

1 Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.

Erste Schritte Digitalradio

[F/W UPDATE]
[UPDATE SYSTEM]/[UPDATE DAB]
[F/W UP xxxx]/ [F/W UP xxxxx]	[YES]: Startet die Aktualisierung der Firmware. ; [NO]: Hebt auf (Aktualisierung wird nicht ausgeführnt). Einzelheiten darüber, wie Sie die Firmware aktivisieren können, besuchen Sie <http://www.jvc.net/cs/car/>.
[FACTORY RESET]	[YES]: Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeilcherte Sender). ; [NO]: Hebt auf.
[CLOCK]
[TIME SYNC]	[ON]: Die Uhrzeit wird automatisch mit den Uhrzeitdaten (CT) im DAB-Signal zusückgesetzt. ; [OFF]: Hebt auf.
[CLOCK DISPLAY]	[ON]: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschalte wird. ; [OFF]: Hebt auf.
[ENGLISH]
[PyCCKN]	Wahlen Sie die Anzeigessesprache für das Menu und die Musik-Information, wo zutrefend. Als Standard ist [ENGLISH] ausgewählt.
[ESPANOL]
[FRANCAIS]
[DEUTSCH]2
[DEMO MODE]	[ON]: Aktiviert die Displaydemonstration automatisch, wenn ca. 15 Sekunden lang keine Bedienung erfolgt. ; [OFF]: Deaktiviert.

*2 Nur für KD-X472DBT.

Wissenswertes über DAB (Digital Audio Broadcasting)

DAB ist eines der heute verfügbaren digitalen Rundfunksendesysteme. Es kann Klang in Digitalqualität ohne störende Interferenzen oder Signalverzerrung liefern. Außerdem kann dieser Dienst Text, Bilder und Daten übermitteln. Im Gegensatz zu FM (UKW)-Sendungen, wo jedes Programm auf seiner eigenen Frequenz übertragen wird, kombiniert DAB mehrere Programme ("Dienste" genannt), um ein sogenanntes "Ensemble" zu bilden. Die "Primärkomponente" (Hauptgrundfunksender) wird manchmal von einer "Sekundärkomponente" begleitet, die zusätzliche Programme oder andere Informationen enthalten kann.

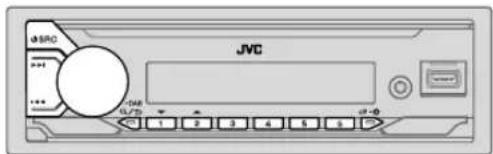

JVC KDX472DBT - Wissenswertes über DAB (Digital Audio Broadcasting) - 1

Für KD-X472DBT leuchtet die "DGTL"-Anzeige auf, wenn das DAB-Digitalsignal empfangen wird, und blinkt, wenn ein RDS-Signal empfangen wird. Die Einheit schaltet automatisch auf DAB-Alarm, wenn ein Alarmsignal von einer DAB-Sendung empfangen wird.

Vorbereitung:

1 Schließen Sie eine DAB-Antenne (im Handel erhältlich) an die DAB-Antennenbuchse an. (Seite 39) 2 Drücken Sie SRC wiederholt, um DAB zu wählen. 3 Halten Sie DAB gedrückt, um die Aktualisierung der Dienstliste zu starten.

"DAB SORTING" erscheint, und die Aktualisierung beginnt. Die Aktualisierung dauert bis zu 3 Minuten. Keine Unterbrechung (wie Verkehrsansagen) ist während der Aktualisierung möglich.

Zum Abbrechen der Aktualisierung der Dienstliste: Halten Sie DAB erneut gedrückt.

Digitalradio

Suchen Sie nach einem Ensemble

1 Drücken Sie SRC wiederholt, um DAB zu wählen. 2 Drücken Sie / um ein Ensemble automatisch zu suchen. (oder)

Halten Sie 一一 gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um ein Ensemble manuell zu suchen.

3 Drücken Sie / , um einen Dienst (primär oder sekundär) zum Hören zu wählen.

Einstellungen im Speicher

Sie können bis zu 18 Dienste speichern.

Speichern eines Dienstes

Beim Hören eines Dienstes...

Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. (oder)

1 Halten Sie den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt. 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler. "MEMORY" wird angezeigt, wenn der Dienst gespeichert ist.

Wählen Sie einen gespeicherten Dienst aus

Drücken Sie eine der Zifferntasten (1 bis 6).

1 Drücken Sie DAB, um auf den DAB-Suchwahlmodus zu schalten. 2 Drehen Sie den Lautstärkeregler, um [PRST] (Festsenderdienst) zu wählen, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärkeregler, um eine Festsendernummer zu wählen, und drücken Sie dann den Regler.

Zum Abbrechen halten Sie DAB gedrückt.

Wählen Sie einen Dienst

1 Drücken Sie DAB, um auf den DAB-Dienstwahlmodus zu schalten. 2 Drehen Sie den Lautstärkeregler, um [SRVC] (Dienstliste) zu wählen, und drücken Sie den Regler. 3 Drehen Sie den Lautstärkeregler, um einen Dienst zu wählen, und drücken Sie dann den Regler.

Zum Abbrechen halten Sie DAB gedrückt.

Wählen Sie einen Dienst nach Name

1 Drücken Sie DAB, um auf den DAB-Dienstwahlmodus zu schalten. 2 Drehen Sie den Lautstärkeregler, um [SRVC] (Dienstliste) zu wählen, und drücken Sie den Regler. 3 Drücken Sie 2Δ/1, um das Zeichen auszuwählen, nach dem gesucht werden soll. 4 Drehen Sie den Lautstärkeregler, um einen Dienst zu wählen, und drücken Sie dann den Regler.

Zum Abbrechen halten Sie DAB gedrückt.

Andere Einstellungen

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärkeregler, um einen Gegenstand zu wählen (Seite 8), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie a/

Digitalradio

Standard: [XX]

[TUNER SETTING]

[RADIOTIMER] (für KD-X472DBT)

Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle.

1 [ONCE]/[DAILY]/[WEEKLY]/ OFF: Wählen Sie, wie oft der Timer eingeschaltet wird.

2 [FM]/[AM]/[DAB]: Quelle auswählen.

3 [01] bis [18] (für FM)/[01] bis [06] (für AM)/[01] bis [18] (für DAB): Wählen Sie den Festsender.

4 Stellen Sie den Tag und die Zeit der Aktivierung ein.

"") leuchtet auf, wenn der Vorgang fertig ist.

Radio Timer wird in den folgenden Fällen nicht aktiviert.

Das Gerät ist ausgeschaltet.

OFF ist für [AM SRC] in [SOURCE SELECT] gewählt, nachdem der Radio Timer für AM gewählt wurde. (Seite 5)

[AF SET] [ON]:

Während des Hörens von DAB...

Schalten Sie automatisch auf FM (UKW)-Sendung des gleichen Programms um, wenn das DAB-Signal schwach wird. Es wird automatisch auf DAB-Ton zurückgeschaltet, wenn das Signal wieder stark wird.

Während des Hörens von FM (UKW)...

Schalten Sie automatisch auf DAB-Sendung des gleichen Programms um (wenn verfügbar).

OFF: Hören auf.

[TI] [ON]: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation zu schalten, wenn verfügbar [Die "TI"-Anzeige leuchtet auf]. OFF: Hebt auf.

* Nur wählbar, wenn [ONCE] oder [WEEKLY] in Schritt 1 gewählt wurde.

[PTY SEARCH]	Wählen Sie einer PTY Code (Siehe "PTY-Code oder Programmtyp" im Folgenden). Wenn ein Sonder eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sonder eingestellt.
[DAB ANNOUCMNT]	[TRAVEL]/[WARNINGS]/[NEWS]/[WEATHER]/[EVENT]/[SPECIAL]/[RAD INFO]/[SPORTS]/[FINANCE]: Dreiben Sie den Lautstärke-Regler, um eine Auswähl zu treffen, und drücken Sie dann den Regler. "" erscheint vor dem aktivierten Ansagemtyp. Schalten Sie automatisch von jeder Quelle auf Digitalradio-Ensembles um, die einen aktivierten Ansagemtyp ausstrahlen. • Mehrfache Ansagen können gleichzeitig aktiviert werden. • Zum Deaktivieren drücken Sie den Lautstärke-Regler erneut ("" erlischt).
[LIST UPDATE] [UPDATE AUTO]: Aktualisieren Sie die DAB-Dienstliste automatisch bei eingeschalteter Stromversorgung. [UPDATE MANUAL]: Aktualisiert die DAB-Dienstliste, indem DAB gestrück gehalten wird.
[PTY WATCH]	Das Gerät schaltet automatisch von jeder Quelle auf Digitalradio-Ensembles um, die den gewährten Programtyp ausstrahlen. (Siehe "PTY-Code oder Programmtyp" im Folgenden.) [OFF]: Hebt auf.
[DABANT POWER]	[ON]: Versorgt die DAB-Antenne mit Strom. ; [OFF]: Liefert keine Stromversorgung. Wählen, wenn eine passive Antenne ohne Booster verwendet wird.
[RELATED SERV]	[ON]: Aktivieren Sie die Soft-Link-Funktion, um auf einen alternative Dienst zu schalten, also ein andere Audioprogramm als das momentan eingestellte. ; [OFF]: Deaktivieren.

PTY-Code oder Programmtyp

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (Musik), [ROCK M] (Musik), [EASY M] (Musik), [LIGHT M] (Musik), [CLASSICS], [OTHER M] (Musik), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (Musik), [OLDIES], [FOLK M] (Musik), [DOCUMENT]

Analogradio

JVC KDX472DBT - Analogradio - 1

Die Einheit schaltet automatisch auf FM (UKW)-Alarm, wenn ein Alarmsignal von einer FM (UKW)-Sendung empfangen wird.

Suchen nach einem Sender

1 Drücken Sie SRC wiederholt, um FM (UKW) oder AM zu wählen. 2 Drücken Sie 一一 / 一一 um einen Sender automatisch zu suchen.

(oder) Halten Sie I 一一一 gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zu suchen.

Einstellungen im Speicher

Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.

Speichern eines Senders

Während des Hörens eines Senders...

Halten Sie eine der Zifferntasten (1 bis 6) gedrückt.

(oder)

1 Halten Sie den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt. 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.

"MEMORY" wird angezeigt, wenn der Sender gespeichert ist.

Wählen Sie einen gespeicherten Sender aus.

Drücken Sie eine der Zifferntasten (1 bis 6).

(oder)

1 Drücken Sie. 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.

Andere Einstellungen

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 0/0.

Standard: [XX]

[TUNER SETTING]
[RADIO TIMER] (Für KD-X472DBT)
	Siehe Seite 8.
[SSM]	[SSM 01-06]/[SSM 07-12]/[SSM 13-18]: Automatische Voreinstellung von bis zu 18 Sendern für FM (UKW), "SSM" hört zu blinken auf, wenn die ersten 6 Sonder gespeichert sind. Währn Sie [SSM 07-12]/[SSM 13-18] zum Speichern der folgenden 12 Sonder.
[LOCAL SEEK]	[ON]: Sucht nur FM (UKW)-Sender mit gutem Empfang.; [OFF]: Hebt auf. Die vorgenommen Einstellungen gestehen nur für die gewährte Quelle/den gewährten Sonder. Wenn Sie die Quelle/den Sender gewechselt haben, müssen sie die Einstellungen erneut vormahren.
[IF BAND]	[AUTO]: Steiger: die lunar-Empfindlichkeit, um Störgeräusche von benachbarten FM (UKW)-Sendern zu verringn. (Stereo-Effekt kann verlorenchen).; [WIDE]: Ist Interferenz von benachbarten FM (UKW)-Sendern ausgesetzt, aber die Klangqualität wird nicht verringt, und der Stereoeffekt wird bewahrt.

Analogradio

[MONO SET] [ON]: Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt besteht verloren. ; [OFF]: Hebt auf.

[NEWS SET]* [ON]: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; [OFF]: Hebt auf.

[REGIONAL]* [ON]: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der "AF" Steuerung. ; [OFF]: Hebt auf.

[AF SET]* [ON]: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ; [OFF]: Hebt auf.

[TI]* [ON]: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (Die "TI" Anzeige leuchtet auf). ; [OFF]: Hebt auf. . [TI] im AM-Wellenbereich dient zum Aktivieren von Verkehrsinformatinoen nur von DAB-Quelle.

[PTY SEARCH]* Wahlen Sie einen PTY Code (Siehe "PTY-Code" im Folgenden). Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

Nur wählbar, wenn die Quelle FM (UKW) ist.

PTY-Code

USB/iPod

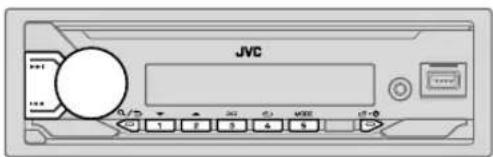

Schließen Sie ein USB-Gerät an JVC KDX472DBT - USB/iPod - 1

Die Signalquelle schaltet automatisch auf USB um, und die Wiedergabe beginnt.

Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

Schließen Sie einen iPod/iPhone an (für KD-X472DBT) JVC KDX472DBT - USB/iPod - 2

Die Signalquelle schaltet automatisch auf iPod USB um, und die Wiedergabe beginnt.

Sie können auch einen iPod/iPhone über Bluetooth anschließen. (Seite 16)
Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

USB/iPod

Grundlegende Bedienungen JVC KDX472DBT - USB/iPod - 1

Wählbare Quelle:

KD-X472DBT: USB/iPod USB oder iPod BT KD-X272DBT/KD-X172DB: USB

(Für KD-X172DB drücken Sie USB, um direkt die

USB-Quelle zu wählen.)

Zum Auf der Frontblende

Vorspulen/Rückspule	Halten Sie I▶/▶I gedrückt.
Auswahlen einer Datei	Drücken Sie I▶/▶I.
Auswahlen eines Ordners*1	Drücken Sie 2▲/1▼.
Wiederholte Wiedergabe*2	Drücken Sie 4▶wiederholt. [TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT]: MP3/WMA/AAC/WAV/FLAC-Datei [REPEAT ONE]/[REPEAT ALL]/[REPEAT OFF] iPod
Zufallswiedergabe*2	Drücken Sie 3▶wiederholt. [FOLDER RANDOM]/[ALL RANDOM]/[RANDOM OFF]: MP3/WMA/AAC/WAV/FLAC-Datei [SHUFFLE OFF]/[SHUFFLE ON]: iPod

1 Dies funktioniert nicht bei iPod. 2 Für iPod: Trifft nur zu, wenn [HEAD MODE] gewählt ist.

Wählen Sie das Musiklaufwerk

Während USB als Quelle gewählt ist, drücken Sie 5 MODE wiederholt.

Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse). Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken.

Wählen Sie den Steuermodus

Während eine iPod USB-Quelle (oder iPod BT-Quelle) gewählt ist, drücken Sie 5MODE wiederholt.

[HEAD MODE]: Steuern Sie den iPod/Phone von dieser Einheit. [IPHONE MODE] Steuern Sie den iPod/iPhone mit dem iPod/iPhone selbst. Sie können aber weiterhin Wiedergabe/Pause, Datei-Überspringen, Vorspulen oder Zurückspulen von Dateien von dieser Einheit steuern.

Wählen Sie eine zur Wiedergabe gewünschte Datei

Von einem Ordner oder einer (Liste)

Beim iPod nur gültig, wenn [HEAD MODE] gewählt ist. 1 Drücken Sie 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Die gewählte Datei beginnt zu spielen.

USB/iPod

Schnellsuche (gilt nur für USB-Quelle)

Wenn Sie weitere Dateien haben, können Sie diese schnell durchsuchen.

1 Drücken Sie. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen. 4 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Die gewählte Datei beginnt zu spielen.

Alphabetische Suche (gilt nur für iPod USB-Quelle und iPod BT-Quelle)

Sie können eine Datei anhand des Anfangsbuchstabens suchen.

Beim iPod nur gültig, wenn [HEAD MODE] gewählt ist. (Seite 11)

1 Drücken Sie. 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler. 3 Drücken Sie 2▲/1▼ oder drehen Sie den Lautstärke-Regler schnell, um das gewünschte Zeichen (A bis Z, 0 bis 9, OTHERS) zu wählen. Wählen Sie "OTHERS", wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist. 4 Drücken Sie den Lautstärke-Regler zum Starten der Suche. Dateien mit den gesuchten Zeichen oder mit ähnlichen Zeichen (alphabetische Reihenfolge) werden angezeigt. 5 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Die gewählte Datei beginnt zu spielen.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 0/0. Zum Abbrechen halten Sie a/b gedrückt.

AUX

Sie können Musik von einem tragbaren Audioplayer über die AUX-Eingangsbuchse hören.

Vorbereitung:

Wählen Sie [ON] für [BUILT-IN AUX] in [SOURCE SELECT]. (Seite 5)

Beginnen Sie zu hören

1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

3,5-mm-Stereo-Ministecker mit "L"-förmigem Anschluss (im Handel erhältlich)

JVC KDX472DBT - Beginnen Sie zu hören - 1

2 Drücken Sie SRC wiederholt, um AUX zu wählen. 3 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe.

JVC KDX472DBT - Beginnen Sie zu hören - 2

Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe.

Sie können Spotify auf dem folgenden Gerät hören.

KD-X472DBT: iPhone/iPod touch (über Bluetooth oder über USB-Eingang) oder Android-Gerät (über Bluetooth)

KD-X272DBT: Android-Gerät (über Bluetooth)

Vorbereitung:

Installieren Sie die neueste Version der Spotify-Anwendung auf Ihr Gerät (iPhone/iPod touch oder Android-Gerät), erstellen Sie ein Konto und melden Sie sich bei Spotify an. Wählen Sie [ON] für [SPOTIFY SRC] in [SOURCE SELECT]. (Seite 5)

Beginnen Sie zu hören

1. Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät. 2. Schließen Sie Ihr Gerät an die USB-Eingangsbuchse an. KD-X472DBT:

JVC KDX472DBT - Beginnen Sie zu hören - 1

Sie können die Verbindung auch vom iPhone/iPod touch oder Android-Gerät herstellen. (Seite 16) - Stellen Sie sicher, dass an dem USB-Eingang kein Gerät angeschlossen ist, wenn Sie die Verbindung über Bluetooth herstellen.

3. Drücken Sie SRC wiederholt, um SPOTIFY (für iPhone/iPod touch) oder SPOTIFY BT (für Android-Gerät) zu wählen. Die Wiedergabe beginnt automatisch.

Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

Zum [Auf der Frontblende]

Wiedergabe/Pause: Drücken Sie den Lautstärke-Regler.

Einen Track überspringen: Drücken Sie 1/

Wählen Sie Daumen: Drücken Sie 2/1 nach oben oder Daumen nach unten*2

Starten Sie das Radio: Halten Sie 5 gedrückt.

Wiederholte Wiedergabe: Drücken Sie 4 wiederholt. *3 [ALL REPEAT], [ONE REPEAT]*1, [REPEAT OFF] Zufallswiedergabe: Drücken Sie 3 > 一 wiederholt *1. [ALL RANDOM], [RANDOM OFF]

1 Nur für Premium-Konto-Anwender verfügbar. *2 Diese Funktion steht nur für Tracks im Radio zur Verfügung. Wenn Daumen nach unten gewählt ist, wird der aktuelle Track übersprungen. 3 Nicht für die Tracks in der Playlist verfügbar.

Bevorzugte Song-Information speichern

Während des Hörens von Radio mit Spotify...

Halten Sie den Lautstärke-Regler gedrückt.

"SAVED" erscheint, und die Informationen werden in "Your Music (Ihre Musik)" oder "Your Library (Ihre Bibliothek)" in Ihrem Spotify-Konto gespeichert. Zum Rücknehmen der Speicherung wiederholen Sie das gleiche Verfahren. "REMOVED" erscheint, und die Informationen werden von "Your Music (Ihre Musik)" oder "Your Library (Ihre Bibliothek)" aus Ihrem Spotify-Konto entfernt.

Spoty (für KD-X472DBT/KD-X272DBT)

Suchen Sie nach einem Song oder Sender

1 Drücken Sie /

2 Drehen Sie den Lautstärke-Regler zum Wählen eines Listentyps, und drücken Sie dann den Regler.

Die angezeigten Listentypen unterscheiden sich je nach der von Spotify gesendeten Information.

3 Drehen Sie den Lautstärke-Regler zum Wählen des gewünschten Songs oder Senders, und drücken Sie dann den Regler.

Sie können die Liste schnell durchsuchen, indem Sie den Lautstärke-Regler schnell drehen.

Zum Abbrechen halten Sie 1/2 gedrückt.

Verwendung anderer Anwendungen

JVC Remote-Anwendung

Sie können den JVC-Autoempfänger mit der JVC Remote-Anwendung von folgenden Geräten aus steuern.

KD-X472DBT: iPhone/iPod touch (über Bluetooth oder über USB-Eingang) oder Android-Gerät (über Bluetooth)

KD-X272DBT: Android-Gerät (über Bluetooth)

Für die neueste Information besuchen Sie http://www.jvc.net/cs/car/ .

Vorbereitung:

Installieren Sie vor dem Verbinden die neueste Version der

JVC Remote-Anwendung auf Ihr Gerät.

Beginnen Sie mit dem Einsatz der JVC Remote-Anwendung

1 Öffnen Sie die JVC Remote-Anwendung auf Ihr Gerät.

2 Schließen Sie Ihr Gerät an.

Für Android-Gerät:

Koppeln Sie das Android-Gerät über Bluetooth mit dieser Einheit. (Seite 16) - Für iPhone/iPod touch:

Schließen Sie Ihr iPhone/iPod touch an die USB-Eingangsbuchse an. (Seite 10)

(oder)

Koppeln Sie das iPhone/iPod touch über Bluetooth mit dieser Einheit. (Seite 16)

(Stellen Sie sicher, dass an dem USB-Eingang kein Gerät angeschlossen ist.)

3 Wählen Sie das Gerät zur Verwendung aus dem Menü.

Siehe folgenden "Einstellungen zur Verwendung der JC Remote-Anwendung". Für KD-X472DBT: Als Standard ist [ANDROID] ausgewählt. Zur Verwendung des iPhone/iPod touch wählen Sie [YES] für [IOS]. (Seite 15)

Einstellungen zur Verwendung der JVC Remote-Anwendung

1 Halten Sie gedrückt.

2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (Seite 15), und drücken Sie dann den Regler.

Verwendung anderer Anwendungen

(für KD-X472DBT/KD-X272DBT)

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/

Standard: [XX]

[REMOTEAPP]
[SELECT]	(Für KD-X472DBT)Wahlen Sie das Gerät [IOS] oder [ANDROID]), das die Anwendung ausführensoll.
[IOS] [YES]: Wählt das über Bluetooth oder USB-Eingang angeschlossene iPhone/iPod touch, das die Anwendung ausführensoll. ; [NO]: Hebt auf.Wenn [IOS] gewählt ist, wahren Sie die iPod BT-Quelle (oder iPod USB-Quelle, wenn Ihr iPhone/iPod touch über USB-Eingangsklemmie angeschlossen ist) zum Aktivieren der Anwendung.Die Konnectivität der Anwendung wird unterbrochen oder abgetrennt, wenn: - Sie von der iPod BT-Quelle auf eine andere Wiedergabelle umschalten, die über den USB-Eingang angeschlossen ist.- Sie können von iPod USB-Quelle auf iPod BT-Quelle umschalten.
[ANDROID]	[YES]: Wählt das Android-Gerät zur Verwendung der Anwendung über Bluetooth.;[NO]: Hebt auf.
[ANDROID LIST]	Wählt das Android-Gerät zur Verwendung aus der List.Für KD-X472DBT: Wir nur angezeigt, wenn [ANDROID] unter [SELECT] auf [YES] gestellt ist.
[STATUS]	Zeigt den Status des gewählten Geräts.[IOS CONNECTED]: Sie konnen die Anwendung mit dem über Bluetooth oder USB-Eingang angeschlossenen iPhone/iPod touch verwenden.[IOS NOT CONNECTED]: Kein iOS-Gerät ist zur Verwendung der Anwendung angeschlossen.[ANDROID CONNECTED]: Sie konnen die Anwendung mit dem über Bluetooth angeschlossenen Android-Gerät verwenden.[ANDROID NOT CONNECTED]: Kein Android-Gerät ist zur Verwendung der Anwendung angeschlossen.

Bluetooth® (für KD-X472DBT/KD-X272DBT)

Je nach der Bluetooth-Version, dem Betriebssystem und der Firmwareversion Ihres Mobiltelefons arbeiten eine Bluetooth-Merkmal möglicherweise nicht auf dieser Einheit.
Schalten Sie die Bluetooth-Funktion des Geräts ein, um die folgenden Bedienungen auszuführen. Die Signalbedingungen sind je nach Umgebung unterschiedlich.

Bluetooth-Verbindung

Unterstützte Bluetooth-Profile

Hands-Free Profile (HFP), Advanced Audio Distribution Profile (A2DP), Audio/Video Remote Control Profile (AVRCP), Serial Port Profile (SPP), Phonebook Access Profile (PBAP)

Unterstützte Bluetooth-Codecs

Sub-Band-Codec (SBC), Erweiterte Audio-Codierung (AAC)

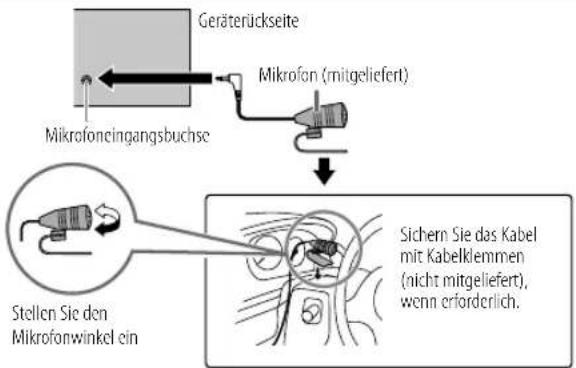

Schließen Sie das Mikrofon an JVC KDX472DBT - Unterstützte Bluetooth-Codecs - 1

Zum erstmaligen Registrieren und Anschließen eines Bluetooth-Geräts

1. Drücken Sie SRC, um die Einheit einzuschalten. 2. Suchen und wählen Sie den Namen des Receivers ("KD-X472DBT"/ "KD-X272DBT") auf dem Bluetooth-Gerät.

"BT PAIRING" blinkt im Display. - Bei einigen Bluetooth-Geräten müssen Sie möglicherweise den PIN-Code (Personal Identification Number) sofort nach der Suche eingeben.

3. Führen Sie (A) oder (B) aus, je nachdem was im Display erscheint. Bei manchen Bluetooth-Geräten kann sich die Pairing-Sequenz von den unten beschriebenen Schritten unterscheiden.

(A) "Gerätename" → "XXXXXX" → "VOL - YES" → "BACK - NO" "XXXXXX" ist ein 6-stelliger Passkey, der bei jedem Pairing zufällig erzeugt wird. 1. Stellen Sie sicher, dass die Passkeys an der Einheit und am Bluetooth-Gerät übereinstimmen. 2. Drücken Sie den Lautstärke-Regler zum Bestätigen des Passkeys. 3. Bedienen Sie das Bluetooth-Gerät, um den Passkey zu bestätigen.

(B) "Gerätename" → "VOL-YES" → "BACK-NO"

Drücken Sie den Lautstärke-Regler zum Starten des Pairing-Vorgangs. 2. Wenn "PAIRING PIN 0000" durch das Display läuft, geben Sie den PIN-Code "0000" im Bluetooth-Gerät ein. Sie können vor dem Pairing auf einen PIN-Code (Ihrer Wahl) wechseln. (Seite 19) - Wenn nur "PAIRING" erscheint, bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

"PAIRING COMPLETED" erscheint, wenn das Pairing fertig ist, und leuchtet auf, wenn die Bluetooth-Verbindung hergestellt ist. - KD-X472DBT: Die Anzeige leuchtet auf, um die Stärke der Batterie des angeschlossenen Geräts anzuzeigen.

Siehe auch [FOMAT] auf Seite 31 bezüglich der Displayanzeigen für Batterie und Signalstärke.

KD-X272DBT: Die Anzeige(n) PHONE1 und/oder PHONE2 leuchtet(en) auf.

Diese Einheit unterstützt Secure Simple Pairing (SSP).
Bis zu fünf Geräte können insgesamt registriert (gepairt) werden.
Wenn das Pairing ausgeführt ist, bleibt das Bluetooth-Gerät in der Einheit registriert, auch wenn Sie die Einheit zurücksetzen. Zum Löschen des gekoppelten Geräts siehe [DEVICE DELETE] auf Seite 19.
Es können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit angeschlossen werden. Zum Anschließen oder Abtrennen des registrierten Geräts siehe [PHONE SELECT] oder [AUDIO SELECT] in [BT MODE]. (Seite 19) Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten. (Seite 21)
Manche Bluetooth-Geräte können nicht in der Lage sein, nach dem Pairing die Verbindung automatisch herzustellen. Schließen Sie das Gerät manuell an die Einheit an.
Wenn die Batterie des verbundenen Bluetooth-Geräts schwach wird, erscheint "Gerätename" → "LOW BATTERY".
Weitere Informationen siehe Bedienungsanleitung Ihres Bluetooth-Geräts.

Auto Pairing (für KD-X472DBT)

Wenn Sie Ihr iPhone/iPod touch-Gerät an die USB-Eingangsklemme anschließen, wird automatisch eine Pairing-Anforderung (über Bluetooth) aktiviert, wenn [AUTO PAIRING] auf [ON] gestellt ist. (Seite 20)

Drücken Sie den Lautstärke-Regler einmal zum Pairing, nachdem Sie den Gerätenamen bestätigt haben.

Bluetooth— Handy

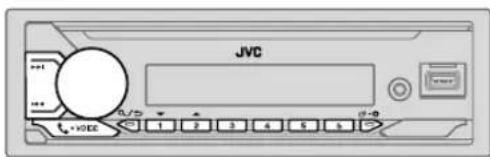

JVC KDX472DBT - Bluetooth— Handy - 1

Empfangen Sie einen Ruf

Wenn ein Ruf empfangen wird:

KD-X472DBT: Die Tasten blinken in der Farbe, die Sie in [RING COLOR] gewählt haben. (Seite 18) KD-X272DBT: Die Tasten blinken in dem Blinkmuster, das Sie in [RING ILLUMI] gewählt haben. (Seite 18)
Das Gerät nimmt automatisch den Ruf entgegen, wenn [AUTO ANSWER] auf eine gewählte Zeit gestellt ist. (Seite 18)

Während eines Rufs:

KD-X472DBT: Die Tasten hören zu blinken auf und leuchten in der Farbe, die Sie in [RING COLOR] gewählt haben. (Seite 18) KD-X272DBT: Die Tasten hören zu blinken auf.
Falls Sie das Gerät ausschalten oder die Frontblende abnehmen, wird Bluetooth getrennt.

Die folgenden Bedienungsvorgänge sind je nach dem angeschlossenen Telefon möglicherweise nicht verfügbar.

Zum Auf der Frontblende

Erster ankommender Anruf...

Nehmen Sie einen Ruf entgegen	Drücken VOICE oder den Lautstärke-Regler.
Weisen Sie einen Ruf ab	Halten Sie VOICE oder den Lautstärke-Regler gedrückt.
Einen Anruf beenden	Halten Sie VOICE oder den Lautstärke-Regler gedrückt.

Zum Auf der Frontblende

Während des Sprechens beim ersten ankommenden Anruf...

Einen anderen ankommenden Anruf entgegennehmen und den aktuellen Anruf halten	Drücken VOICE oder den Lautstärke-Regler.
Einen anderen ankommenden Anruf abweisen	Halten Sie VOICE oder den Lautstärke-Regler gedrückt.

Bei zwei aktiven Anrufen...

Aktuellen Anruf beenden und gehaltenen Anruf aktivieren	Halten Sie VOICE oder den Lautstärke-Regler gedrückt.
Umschalten zwischen aktuellem Anruf und gehaltenem Anruf	Dreiben Sie VOICE.
Stellen Sie die elefONlautstärke ein*1 00) bis [35] (Standard: [15])	Drehren Sie den Lautstärke-Regler während eines Anrufs.
Umschalten zwischen reisrechn- und Privatgesprach-Modi*2	Dreiben Sie Ⓞ während eines Anrufs.

1 Diese Einstellung hat keine Auswirkung auf den Lautstärkepegel der anderen Quellen. *2 Die Bedienung kann je nach dem angeschlossenen Bluetooth-Gerät unterschiedlich sein.

Verbessern Sie die Sprachqualität

Während am Telefon gesprochen wird...

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (Seite 18), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

DEUTSCH

Bluetooth® (für KD-X472DBT/KD-X272DBT)

Standard: [XX]

[MIC GAIN]	[LEVEL -10] bis [LEVEL +10] ([LEVEL -04]): Die Empfindlichkeit des Mikrofons nimmt mit higherer Zahl zu.
[NR LEVEL]	[LEVEL -05] bis [LEVEL +05] ([LEVEL 00]): Passen Sie den Rauschunterrückungspegel an, bis das gingste Rauschen bei einem Telefongesprach gehört wird.
[ECHO CANCEL]	[LEVEL -05] bis [LEVEL +05] ([LEVEL 00]): Passen Sie die Verzügerungsszeit für die Echo-Lösung an, bis das letzte Echo bei einem Telefongesprach gehört wird.

■ Nehmen Sie die Einstellungen zum Empfang eines Anrufs vor

1 Drücken Sie, um in den Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie a/

Standard: [XX]

[ SETTINGS]
[AUTOANSWER]	[01 SEC] bis [30 SEC]: Nimmt den ankommenden Ruf automatisch innerhalb der gewählten Zeit (in Sekunden) entgegen.; [OFF]: Hcbt auf.
[RINGCOLOR]	(Für KD-X472DBT)[COLOR 01] bis [COLOR 49] ([COLOR 08]): Wählt die Beleuchtungsfarbe für die Tasten als Benachrichtigung, wenn ein Ruf empfangen wird und während eines Rufs.; [OFF]: Hcbt auf.
[RINGILLUMI]	(Für KD-X272DBT)[BLINK 01] bis [BLINK 05] ([BLINK 02]): Wählt das Benachrichtigungs- Blinkmuster für die Tasten, wenn ein Ruf empfangen wird.; [OFF]: Hcbt auf.

Tätigen Sie einen Ruf

Sie können einen Ruf von der Ruf-Historie, dem Telefonbuch oder durch Wählen der Telefonnummer tätigen. Ruf durch Sprachbefehl ist auch möglich, wenn Ihr Handy dieses Merkmal hat.

1 Drücken Sie, um in den Bluetooth-Modus zu schalten.

("Name des ersten Geräts") erscheint.

Wenn zwei Bluetooth-Telefone angeschlossen sind, drücken Sie erneut, um auf das andere Telefon umzuschalten. ("Name des zweiten Geräts") erscheint.

JVC KDX472DBT - Tätigen Sie einen Ruf - 1

2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie a/

[RECENT CALL]

(Nur gültig, wenn das Telefon PBAP unterstützt.)1 Drücken Sie den Laufstände-Regler zum Wahlen eines Namens oder einer Telefonnummer.- "<=" zeigt einen empfangenen Anruf an, ">=" zeigt einen getätigten Anruf an, "M" zeigt einen verpassten Anruf an.- "NO HISTORY" erscheidt, wenn kein aufgezeichneter Ruf-Verlauf oder eine Rufnummer vorhanden ist.2 Drücken Sie den Laufstände-Regler zum Anrufen.

[PHONEBOOK]

(Nur gültig, wenn das Telefon PBAP unterstützt.)1 Drücken Sie 2▲/1▼, um den gewünschten Buchstaben zu wahren (A bis Z, 0 bis 9, und OTHERS)."-OTHERS" erscheidt, wenn das crste Zeichen nicht A bis Z, 0 bis 9 ist.2 Drehen Sie den Laufstände-Regler zum Wahlen eines Namens, und drücken Sie dann den Regler.3 Drehen Sie den Laufstände-Regler zum Wahren einer Telefonnummer, und drücken Sie dann den Regler zum Anrufen.Um das Telefonbuch mit dieser Einheit zu verwenden, vergewissern Sie sich, dass Sie Zugriff oder Übertragung von ihrem Smartphone aus zulassen. Je nach dem angeschllossenen Telefon kann dieser Vorgang unterschiedlich sein.Dieses Gerät kann nur Buchstaben ohne Umlaute oder Akzentzeichen anziegen.(Buchstaben mit Akzentzeichen wie "U" werden als "U" angezeigt.)

Bluetooth® (für KD-X472DBT/KD-X272DBT)

[DIAL NUMBER]	1 Dreiben Sie den Lautstärke-Regler zum Wahlen einer Nummer (0 bis 9) oder eines Zeichens (*, #, +).2 Drücken Sie < img src=""> um die Eingabeposition zu verschiben.Wiederholen Sie Schritt 1 und 2, bis die Eingabe der Telefonnummer beendet ist.3 Drücken Sie den Lautstärke-Regler zum Anrufen.
[VOICE]	Sprechen Sie den Name des anzurufenden Kontaks oder den Sprachbefohl deutlich, um die Telefonfunktionen zu steuem. (Siehe auch "Einen Ruf mit Sprachenkennung tätig" im Folgenden.)

Einen Ruf mit Spracherkennung tätigen

1 Halten Sie [Sprache] gedrückt, um die Spracherkennung auf dem angeschlossenen Telefon zu aktivieren. 2 Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. - Die Unterstützung von Spracherkennungsmerkmalen kann je nach Telefon variieren. Einzelheiten siehe Bedienungsanleitung des angeschlossenen Telefons.

Speichern Sie einen Kontakt im Speicher

Sie können bis zu 6 Kontakte unter den Nummerntasten (1 bis 6) speichern.

1 Drücken Sie [Bluetooth], um in den Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [RECENT CALL], [PHONEBOOK] oder [DIAL NUMBER], und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen eines Kontakts oder zum Eingeben einer Telefonnummer.

Wenn ein Kontakt gewählt wird, drücken Sie den Lautstärke-Regler zur Anzeige der Telefonnummer.

4 Halten Sie eine der Zifferntasten (1 bis 6) gedrückt.

"MEMORY P(gewählte Festsendernummer)" erscheint, wenn der Kontakt gespeichert ist.

Zum Löschen eines Kontakts aus dem Festspeicher wählen Sie [DIAL NUMBER] in

Schritt 2, speichern Sie eine leere Nummer in Schritt 3 und gehen Sie zu Schritt 4 weiter.

Tätigen Sie einen Ruf zu einer registrierten Nummer

1 Drücken Sie [Bluetooth], um in den Bluetooth-Modus zu schalten. 2 Drücken Sie eine der Zifferntasten (1 bis 6). 3 Drücken Sie den Lautstärke-Regler zum Anrufen.

"NO PRESET" erscheint, wenn kein Kontakt gespeichert ist.

Bluetooth-Modus-Einstellungen

4 Drucken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 0/0.

Standard: [XX]

[BT MODE]
[PHONESELECT]	Wählt das Telefon oder Audiogerät zum Anschlieben oder Abtrennen. "×" erscheidt vor dem Gerätenamen, wenn angeschlossen. "▷" erscheidt vor dem aktuellen Wiedergabe-Audiogerät. • Sie können maximal zwei Bluetooth-Telefon und ein Bluetooth-Audiogerät zur Zeit anschreiben.
[AUDIOSELECT]
[DEVICEDELETE]	1 Dreiben Sie den Lautstärke-Regler zum Wahlen eines Geräts zum Löschen, und drücken Sie dann den Regler. 2 Dreiben Sie den Lautstärke-Regler zum Wahlen von [YES] oder [NO], und drücken Sie dann den Regler.
[PIN CODE EDIT] (0000)	Änder den PIN-Code (bis zu 6 Stellen). 1 Dreiben Sie den Lautstärke-Regler zum Wahlen einer Nummer. 2 Drücken Sie▼/▲→1, um die Einabeposition zu verschreiben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe des PIN-Codes beendet ist. 3 Drücken Sie den Lautstärke-Regler zum Bestätigten.

Bluetooth® (für KD-X472DBT/KD-X272DBT)

[RECONNECT]	[ON]: Die Einheit stellt die Verbindung automatisch neu her, wenn das zuletzt angeschlossene Bluetooth-Gerät innerhalb der verbindbaren Reichweite ist. ; [OFF]: Hebt auf.
[AUTOPAIRING]	(Für KD-X472DBT) [ON]: Die Einheit wird automatisch mit dem entsprechenden Bluetooth-Gerät gekoppelt wird (iPhone/iPod touch), wenn sie über die USB-Eingangsklemme verbunden wird. Je nach dem Betriebssystem des angeschlossenen Geräts arbeitet diese Funktion möglicherweise nicht. ;[OFF]: Hebt auf.
[INITIALIZE]	[YES]: Initialisiert alle Bluetooth-Einstellungen (einschließlich gespeichertes Pairing, Telefonbuch usw.). [NO]: Hebt auf.
[INFORMATION] [MY BT NAME]: Zeigt den Name ihres Receivers an ("KD-X472DBT"/ "KD-X272DBT"). ;[MY ADDRESS]: Zeigt die Adress dieser Einheit.

Prüfmodus für Bluetooth-Kompatibilität

Sie können die Konnektivität des unterstützten Profils zwischen dem Bluetooth-Gerät und der Einheit prüfen. - Stellen Sie sicher, dass kein Bluetooth-Gerät gekoppelt ist.

1 Halten Sie gedrückt.

"BLUETOOTH" "CHECK MODE" erscheint. "SEARCH NOW USING PHONE" PIN IS 0000" scrollt durch das Display.

2 Suchen und wählen Sie den Namen des Receivers ("KD-X472DBT"/ "KD-X272DBT") auf dem Bluetooth-Gerät innerhalb von 3 Minuten an.

3 Führen Sie (A), (B) oder (C) aus, je nachdem was im Display erscheint. (A) "PAIRING" → "XXXXXX" (6-stelliger Passkey): Stellen Sie sicher, dass der gleiche Passkey auf der Einheit und auf dem Bluetooth-Gerät erscheint, und bedienen Sie dann das Bluetooth-Gerät, um den Passkey zu bestätigen.

(B) "PAIRING" → "PIN IS 0000": Geben Sie "0000" auf dem Bluetooth-Gerät ein. (C) "PAIRING": Bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

Nachdem das Pairing erfolgreich ausgeführt ist, erscheint "PAIRING OK" "Gerätename", und die Prüfung der Bluetooth-Kompatibilität beginnt. Wenn "CONNECT NOW USING PHONE" erscheint, bedienen Sie das Bluetooth-Gerät, um Telefonbuch-Zugriff zu erlauben, um fortzufahren. "TESTING" blinkt im Display.

Das Konnektivitätsergebnis blinkt im Display.

1 Kompatibel mit Hands-Free Profile (HFP) 2 Kompatibel mit Advanced Audio Distribution Profile (A2DP) 3 Kompatibel mit Phonebook Access Profile (PBAP)

Nach 30 Sekunden erscheint "PAIRING DELETED", um anzuzeigen, dass das Pairing gelöscht wurde, und die Einheit beendet den Prüfmodus. Zum Abbrechen halten Sie SRC gedrückt, um die Stromversorgung auszuschalten, und schalten Sie dann die Stromversorgung erneut ein.

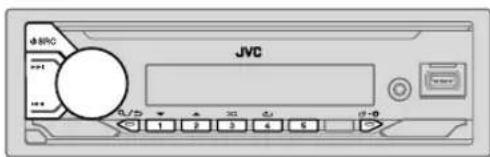

Bluetooth-Audio

JVC KDX472DBT - Bluetooth-Audio - 1

Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten.

Hören von Ton von Ihrem Audioplayer über Bluetooth

1. Drücken Sie SRC wiederholt, um BT AUDIO zu wählen. - Für KD-X272DBT: Durch Drücken von gehen Sie direkt zu BT AUDIO. 2. Bedienen Sie den Audioplayer über Bluetooth zum Starten der Wiedergabe.

Zum Auf der Frontblende

Wiedergabe/Pause Drücken Sie den Lautstärke-Regler.
Wahlen Sie die Gruppe oder den Ordner	Drücken Sie 2▲/1▼.
Rückwärts-Sprung/Vorwärts-Sprung	Drücken Sie1▼/▶■.
Vorspulen/Rückspule	Halten Sie1▼/▶■gedrückt.
Wiederholte Wiedergabe	Drücken Sie 4◇wiederholt. [TRACK REPEAT], [ALL REPEAT], [GROUP REPEAT]*1, [REPEAT OFF]
Zufallswiedergabe	Drücken Sie 3◇wiederholt. [GROUP RANDOM]*1, [ALL RANDOM], [RANDOM OFF]

Zum Auf der Frontblende

Auswahlen einer Datai aus einem Ordner/einer Liste	Siehe "Wahlen Sie eine zur Wiedergabe gewünschte Datie" auf Seite 11.
Umschalten zwischen angeschlossenen Bluetooth-Audiogeräten	Drücken Sie 5,*2

1. Je nach angeschlossenem Gerät können einige Geräte dieses Merkmal nicht unterstützen. 2. Durch Drücken der "Play"-Taste am angeschlossenen Gerät selbst wird ebenfalls die Tonausgabe vom Gerät umgeschaltet.

Die Bedienungen und Displayanzeigen unterscheiden sich möglicherweise je nach Verfügbarkeit auf dem angeschlossenen Gerät.

Hören von iPod/iPhone über Bluetooth (für KD-X472DBT)

Sie können die Titel auf dem iPod/iPhone über Bluetooth auf dieser Einheit hören.

Drücken Sie SRC wiederholt, um iPod BT zu wählen.

Sie können das iPod/iPhone auf gleiche Weise wie iPod/iPhone über USB-Eingang bedienen. (Seite 10)
Wenn Sie ein iPod/iPhone an den USB-Eingang anschließen, während Sie die iPod BT-Quelle hören, schaltet die Quelle automatisch auf iPod USB um. Drücken Sie SRC, um iPod BT als Quelle zu wählen, wenn das Gerät immer noch über Bluetooth angeschlossen ist.

AMAZON ALEXA (für KD-X472DBT)

Alexa ist ein cloud-basierter Sprachservice, entwickelt von Amazon. Sie können Alexa auffordern, Musik abzuspielen, Wetterberichte, Verkehrsinformationen zu erhalten, intelligente Heimgeräte zu steuern, bei Amazon einzukaufen, im Internet zu suchen, Erinnerungen zu setzen und mehr.

Vorbereitung:

Richten Sie ein Konto bei ein.
Installieren Sie die neueste Version der Alexa-Mobilanwendung auf Ihrem Gerät (iPhone/iPod touch oder Android-Gerät), und melden Sie sich bei der Anwendung an.
Stellen Sie sicher, dass Sie die Internetverbindung auf Ihrem Smartphone aktivieren.

Ersteinrichtung

Für Android-Gerät

1 Koppeln Sie Ihr Gerät über Bluetooth mit dieser Einheit. (Seite 16) 2 Starten Sie die Alexa-Mobilanwendung auf Ihrem Gerät. 3 Koppeln Sie diese Einheit mit der Alexa-Mobilanwendung. Führen Sie Option A oder Option B aus.

Für iPhone/iPod touch

1 Koppeln Sie Ihr Gerät über Bluetooth mit dieser Einheit. (Seite 16) 2 Starten Sie die Alexa-Mobilanwendung auf Ihrem Gerät. 3 Drücken Sie an der Einheit, um auf die ALEXA-Quelle zu schalten. - Sie können auch SRC wiederholt drücken, um die iPod BT-Quelle zu wählen. 4 Koppeln Sie diese Einheit mit der Alexa-Mobilanwendung. Führen Sie Option A oder Option B aus.

Option A: Direkte Verknüpfung

Gehen Sie zur folgenden URL oder scannen Sie den QR-Code mit Ihrem Smartphone:

http://www.jvc.net/car/alexa

JVC KDX472DBT - Option A: Direkte Verknüpfung - 1

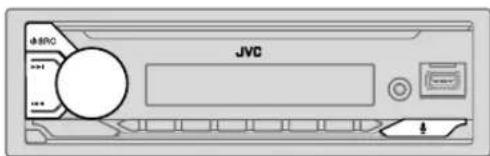

Option B: Manuelles Pairing

1 Starten Sie die Alexa-Mobilanwendung und gehen Sie zur Registerkarte "Devices (Geräte)". 2 Tippen Sie auf das Symbol "+" in der oberen rechten Ecke. 3 Tippen Sie auf "Add Device (Gerät hinzufügen)". 4 Tippen Sie auf "Automotive Accessory (Automotives Zubehör)" oder "Headphones (Kopfhörer)" aus der Liste von Geräten. 5 Tippen Sie auf den Namen Ihres Receivers ("KD-X472DBT") und folgen Sie den Anweisungen.

Sobald der Einrichtvorgang abgeschlossen ist, stellt die Alexa-Mobilanwendung eine Verbindung zu dieser Einheit her.

Die Alexa-Verbindung kann unter den folgenden Bedingungen getrennt werden:

- A2DP-Profil ist getrennt

- Bluetooth-Verbindung ist getrennt

- Das Gerät ist ausgeschaltet

- Andere Bedingungen, je nach angeschlossenem Gerät.

Um die Alexa-Verbindung erneut herzustellen, verbinden Sie das A2DP-Profil neu.

Die Alexa-Verbindung kann nicht erneut hergestellt werden, wenn Sie: Die Alexa-Mobilanwendung neu installieren - Das gekoppelte Gerät löschen und die Kopplung erneut ausführen (für Android-Gerät)

Um die Alexa-Verbindung erneut herzustellen, führen Sie den Einrichtungsvorgang neu aus.

Sie können die Alexa-Verbindung von der Alexa-Mobilanwendung prüfen. Wenn der Name dieser Einheit auf dem Bildschirm von "ALL DEVICES" erscheint, müssen Sie den Einrichtvorgang nicht erneut ausführen.

JVC KDX472DBT - Option B: Manuelles Pairing - 1

Grundlegende Bedienungen

Wenn die Alexa-Verbindung hergestellt ist...

1. Drücken Sie an der Einheit, um mit Alexa zu sprechen. Das Display zeigt: "ALEXA" "HETENING...". 2. Kommunizieren Sie mit Alexa über das angeschlossene Mikrofon. (Seite 15) "THINKING..." erscheint, während Alexa ihre Spracheingabe verarbeitet. "SPEAKING..." erscheint, während Alexa auf ihre Spracheingabe reagiert. "ALEXA" oder Anzeigeinformation wie Spielzeit, Songtitel usw. erscheinen, während Alexa im Wartezustand ist. Zum Zurückschalten zum vorherigen Quelle vor ALEXA drücken Sie SRC. Zum Aktivieren von Alexa drücken Sie. Zum Aufheben des aktuellen Hörzustands drücken Sie. - Um den aktuellen Denk-/Sprechzustand abzubrechen und in den Hörzustand zu wechseln, drücken Sie. - Nur eine Alexa-Verbindung zur Zeit kann angeschlossen werden. - "DISCONNECTED" erscheint, wenn die Einheit von der Alexa-Mobilanwendung getrennt ist, oder wenn die Bluetooth-Verbindung getrennt ist.

Beginnen Sie zu hören

Während Alexa im Wartezustand ist...

1 Drücken Sie an der Einheit, um Alexa zu aktivieren. Das Display zeigt: LISTENING... 2 Kommunizieren Sie mit Alexa über das angeschlossene Mikrofon. (Seite 15) 3 Während der Musikwiedergabe in der ALEXA-Quelle können Sie die folgenden Bedienungen durchführen:

Zum Auf der Frontblende

Wiedergabe/Pause Drücken Sie den Lautstärke-Regler.

Rückwärts-Sprung/Vorwärts- Drücken Sie / Sprung

Drücken Sie während der Musikwiedergabe, um die Musik anzuhalten und Alexa zu aktivieren. Sie können jetzt anfangen, mit Alexa zu kommunizieren.

Audioeinstellungen

JVC KDX472DBT - Audioeinstellungen - 1

Wählen Sie einen Vorwahl-Equalizer direkt (für KD-X172DB)

Drücken Sie EQ-BASS.

oder)

Drücken Sie EQ-BASS, und drehen Sie dann den Lautstärke-Regler innerhalb von 5 Sekunden.

Vorwahl-Equalizer:

[FLAT] (Standard)/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[USER]/[CLASSICAL]

Der Drive-Equalizer ([DRVN 3]/[DRVN 2]/[DRVN 1]) hebt spezifische Frequenzen an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern.

Speichern Sie Ihre eigenen Klangeinstellungen (für KD-X172DB)

1 Halten Sie EQ-BASS gedrückt, um auf [EASY EQ] EQ-Suche zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. Siehe [EASY EQ] (Seite 25) bezüglich der Einstellung, und das Ergebnis wird unter [USER] gespeichert. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 0/0. Zum Beenden drücken Sie EQ-BASS.

Andere Einstellungen

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 0/

Standard: [XX]

[EQ SETTING]

[PRESET EQ]	Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist.
	• Wahlen Si[USER], um die in [EASY EQ] oder [PRO EQ] vorgenommenen Einstellungen zu verwenden.
	[FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[USER]/[CLASSICAL]
	Der Drive-Equalizer [(DRVN 3)/(DRVN 2)/(DRVN 1)] htbt spezifische Frequenz an, um Störgeräutsche von außerhalb des Fahrzeugs oder Laufgeräutsche der Reifen zu verringm.
	• Wenn die Display-Demonstration aktiviert ist ( [ON] ist anfänglich ausgewählte, Seite 6), wird [HARD ROCK] automatisch als [PRESET EQ] ausgewählt.
	- Wenn DEMO MODE auf [OFF] (Seite 6) stellen, wird [FLAT] als Standardeinstellung für [PRESET EQ] gewählt.

Audioeinstellungen

[EASY EQ]	Justieren ihre eigenen Klangeinstellungen. · Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert. · Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [PRO EQ] beeinglussen. [SUB.W.SP]12: [00] bis [+06] (Standard: [+03] [SUB.W]13: [-50] bis [+10] [BASS]: [LVL-09] bis [LVL+09] [MID]: [LVL-09] bis [LVL+09] [TRE]: [LVL-09] bis [LVL+09]
[PRO EQ]	Passits ihre eigenen Klangeinstellungen für jeder Quelle an. · Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert. · Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [EASY EQ] beeinglussen.
[62.5HZ]
[LEVEL -09] bis [LEVEL +09] ([LEVEL 00]): Stellt den Pegel zum Speichern für jeder Quelle ein. (Bevor Sie eine Einstellung vornehmen, wahren Sie eine anzupassende Quelle aus.)
[ON]: Schaltet den erweiterten Bass ein. ; [OFF]: Hebt auf.
[100HZ]/[160HZ]/[250HZ]/[400HZ]/[630HZ]/[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[6.3KHZ]/[10KHZ]/[16KHZ]
[LEVEL -09] bis [LEVEL +09] ([LEVEL 00]): Stellt den Pegel zum Speichern für jeder Quelle ein. (Bevor Sie eine Einstellung vornehmen, wahren Sie eine anzupassende Quelle aus.)
[Q FACTOR] [1.35]/[1.50]/[2.00]: DcN Qualitätsfaktor einstellen.
[AUDIO CONTROL]
[BASS BOOST] [LEVEL +01] bis [LEVEL +05]: Wählt ihren bevorzugten Bass-Boost-Pegel. ; [OFF]: Hebt auf.
[LOUDNESS] [LEVEL 01]/[LEVEL 02]: Verständr nichtige oder hohe Frenquenzen, um eine gute Klangwirkung auch bei nicodriger Lautstärke zu erhhalten. ; [OFF]: Hebt auf.

[SUB.W LEVEL]1 [SPK-OUT]2	(Nicht anwendbar, wenn 3-Wge-Übergang gewählt ist.) [SUB.W 00] bis [SUB.W +06] ([SUB.W +03]): Stellt den Ausgangspegel des über Lautspricherleitung angeschllossenen Subwoofern ein. (Seite 39)
[SUB.W LEVEL]1 [SPK-OUT]2	[PRE-OUT]*3 [SUB.W -50] bis [SUB.W +10] ([SUB.W 00]): Stellt den Ausgangspegel des an die Line-Out-Anschlüsse (SW oder REAR/SW) über einen externen Verträker angeschllossenen Subwoofern ein. (Seite 39)
[SUBWOOFER SET]*3	[ON]: Schaltet den Subwoofer-Ausgang ein.; [OFF]: Hebt auf.
[FADER]	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) [POSITION R15] bis [POSITION F15] ([POSITION 00]): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprachern ein.
[BALANCE]*4	[POSITION L15] bis [POSITION R15] ([POSITION 00]): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprachern ein.
[VOLUME ADJUST]	[LEVEL -15] bis [LEVEL +06] ([LEVEL 00]): Nehmen Sie die Vorwahl des anfänglichen Lautstärkepegels für jeder Quelle in Bezug auf den FM (UKW)-Lautstärkepegel vor. (Vor der Einstellung wahren Sie eine anzupassende Quelle aus.)
[AMP GAIN]	[LOW POWER]: Beschrankt den maximalen Lautstärkepegel auf 25. (Wahlen Sie dies, wenn die Maximaleistung eines Lautspechers weniger als 50 W beträgt, um Schäden an den Lautsprichern zu verhindern).; [HIGH POWER]: Der maximale Lautstärkepegel ist 35.
[SPK/PRE OUT]	(Nicht anwendbar, wenn 3-Wge-Übergang gewählt ist.) Wahlen Sie je nach der Art des Lautspricheranschusses die geeignete Einstellung, um den gewünschten Ausgang zu erhalten. (Siehe "Lautspricher-Ausgangsinstellungen" auf Seite 26.)
[SPEAKER SIZE]	Je nach dem gewährten Übergangsstyp (siehe [X' OVER TYPE] auf Seite 26) werden die Einstellpunkte 2-Wge-Übergang oder 3-Wge-Übergang gezeigt. (Siehe "Übergangseinstellungen" auf Seite 27.) Als Standard ist der 2-Wge-Übergangsstyp gewählt.
[X' OVER]

1,2,3,4 (siehe Seite 26)

Audioeinstellungen

[DTA SETTINGS]	Für Einstellungen siehe "Einstellungen der digitalen Zeitanpassung" auf Seite 29.
[CAR SETTINGS]
[X'OVERTYPE]Vorsicht : Passen Sie die Lautstärke an, bevor der Punkt [X'OVERTYPE] geändert wird, um plözliche Schwankungen im Ausgangspiegel zu vermeiden.
[2-WAY]	(Wird nur angezeigt, wenn [3-WAY] gewählt ist.)
	[YES]: Wähl den Zwei-Wege-Übergangstyp. ; [NO]: Hebt auf.
[3-WAY]	(Wird nur angezeigt, wenn [2-WAY] gewählt ist.)
	[YES]: Wähl den Drei-Wege-Übergangstyp. ; [NO]: Hebt auf.
[SOUND EFFECT]
[SPACE ENHANCE]	(Gilt nicht für FM/AM-Quelle und DAB-Quelle.)
	[SMALL]/[MEDIUM]/[LARGE]: Erlaubt virtuelle Verbesserung des Klangraums. ; [OFF]: Hebt auf.
[SND RESPONSE]	[LEVEL1]/[LEVEL2]/[LEVEL3]: Lösst den Klang virtuell realischer wirken. ; [OFF]: Hebt auf.
[SOUND LIFT]	[LOW]/[MIDDLE]/[HIGH]: Stellt die von den Laufsprechen gehörte Klangposition virtuell ein. ; [OFF]: Hebt auf.
[VOL LINK EQ]	[ON]: Hebt die Freqenz an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringn. ; [OFF]: Hebt auf.
[K2 TECHNOLOGY]	(Gilt nicht für FM/AM-Quelle, DAB-Quelle und AUX-Quelle.)
	[ON]: Verbessern Sie die Klangqualität von komprimierter Musik. ; [OFF]: Hebt auf.

1 Wird nur angezeigt, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (Seite 25) 2 Für 2-Wege-Übergang: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [SUB.W/SUB.W] gestellt ist. *3 Für 2-Wege-Übergang: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt ist. 4 Die Einstellung kann nicht den Subwoofer-Ausgang beeinflussen.

Lautsprecher-Ausgangseinstellungen [SPK/PRE OUT]

(Gilt nur wenn [X'OVER TYPE] auf [2-WAY] gestellt ist)

Wählen Sie die Ausgangseinstellung für die Lautsprecher [SPK/PRE OUT], basierend auf der Art des Lautsprecheranschlusses.

Anschluss über Line-Out-Buchsen

Für Verbindungen über einen externen Verstärker (Seite 39)

KD-X472DBT:

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
Einstellung auf [SPK/PRE OUT]	FRONT REAR	SW
[REAR/REAR](Standard)	Vorderer Laatsprecherausgang	Hinterer Lautsprecherausgang	Subwoofer-Ausgang
[SUB.W/SUB.W]	Vorderer Laatsprecherausgang	L (links): Subwoofer-AusgangR (rechts): (Stummschaltung)	Subwoofer-Ausgang

KD-X272DBT/KD-X172DB:

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
Einstellung auf [SPK/PRE OUT]	REAR/SW
[REAR/REAR]	Hinterer Laufsprecherausgang
[REAR/SUB.W] (Standard)	Subwoofer-Ausgang
[SUB.W/SUB.W]	Subwoofer-Ausgang

Audioeinstellungen

Anschluss über Lautsprecherkabel

Sie können auch die Lautsprecher anschließen, ohne einen externen Verstärker zu verwenden, und weiterhin in der Lage sein, den Subwoofer-Ausgang mit diesen Einstellungen zu nutzen. (Seite 39)

Einstellung auf [SPK/PRE OUT]	Audiosignal über wichtere Lautsprecherleitung
	L (links) R (rechts)
[REAR/REAR]	Hinterer Lautsprecherausgang Hinterer Lautsprecherausgang
[REAR/SUB.W]*	Hinterer Lautsprecherausgang Hinterer Lautsprecherausgang
[SUB.W/SUB.W]	Subwoofer-Ausgang (Stummschaltung)

Wenn [SUB.W/SUB.W] gewählt ist:

[120HZ] ist in [SUBWOOFER LPF] gewählt, und [THROUGH] steht nicht zur Verfügung. (Seite 28)
[POSITION R02] ist in [FADER] gewählt, und der Wahlbereich ist [POSITION R15] bis [POSITION 00]. (Seite 25)

* Außer bei KD-472DBT.

Übergangseinstellungen

Im Folgenden werden die verfügbaren Einstellpunkte für 2-Wege-Übergang und 3-Wege-Übergang gezeigt.

ACHTUNG

Wählen Sie einen Übergangstyp entsprechend der Art des Anschlusses der Lautsprecher. (Seite 39)

Wenn Sie einen falschen Typ wählen:

Die Lautsprecher können beschädigt werden. - Der Ausgangstonpegel kann sehr hoch oder niedrig sein.

LAUTSPRECHERGRÖSSE

Wählen Sie entsprechend der Größe der angeschlossenen Lautsprecher für optimale Leistung.

Die Einstellungen für Frequenz und Flanke werden automatisch für die Übergangseinstellung des gewählten Lautsprechers übernommen. - Wenn [NONE] für den folgenden Lautsprecher in [LAUTSPRECHERGRÖSSE] gewählt ist, steht die Einstellung [X'OVER] des Lautsprechers nicht zur Verfügung.

2-Wege-Übergang [TWEETER] unter [FRONT]/[REAR]/[SUBWOOFER]

-3-Wege-Übergang [WOOFER]

X'OVER (Übergang)

[FRQ]/[F-HPF FRO]/[R-HPF FRO]/[SW LPF FRO]/[HPF FRO]/[LPF FRO]: Passt die Übergangsfrequenz für die gewählten Lautsprecher an (Hochpassfilter oder Tiefpassfilter). Wenn [THROUGH] gewählt ist, werden alle Signale zu den gewählten Lautsprechern gesendet.
[SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: Stellt die Übergangsflanke ein. Nur wählbar, wenn eine andere Einstellung als [THROUGH] für die Übergangsfrequenz gewählt ist.
[SW LPF PHASE]/[PHASE]: Wählt die Phase des Lautsprecherausgangs so, dass sie dem anderen Lautsprecherausgang entspricht.
[GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Passt die Ausgangslautstärke des gewählten Lautsprechers an.

Audioeinstellungen

Einstellpunkte für 2-Wege-Übergang

[SPEAKERSIZE]
[FRONT] [SIZE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]
[FRONT] [SIZE]	[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]/[NONE](nicht angeschlossen)
[REAR]*1 [8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]/[NONE](nicht angeschlossen)
[SUBWOOFER]23	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE](nicht angeschlossen)
[X'OVER]
[TWEETER] [FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[GAIN LEFT]	[-08DB] bis [00DB]
	[GAIN RIGHT]	[-08DB] bis [00DB]
[FRONT HPF] [F-HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[F-HPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[F-HPF GAIN]	[-08DB] bis [00DB]
[REAR HPF]*1	[R-HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[R-HPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[R-HPF GAIN]	[-08DB] bis [00DB]

[SUBWOOFER LPF]23	[SW LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SW LPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[SW LPF PHASE]	[REVERSE] (180°)/ [NORMAL] (0°)
	[SW LPF GAIN] [-08DB] bis [00DB]

Einstellpunkte für 3-Wege-Übergang

[SPEAKERSIZE]
[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]
[MID RANGE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]
[WOOFER]*3 [16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (nicht angeschlossen)
[X'OVER]
[TWEETER] [HPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[SLOPE] [-06DB]/[-12DB]
	[PHASE] [REVERSE] (180°)/[NORMAL] (0°)
	[GAIN] [-08DB] bis [00DB] ___________

Audioeinstellungen

[MID RANGE] [HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
[HPF SLOPE]	[-06DB]/[-12DB]
[LPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH]
[LPF SLOPE]	[-06DB]/[-12DB]
[PHASE]	[REVERSE]{180°}/[NORMAL]{0°}
[GAIN] [-08DB] bis [00DB]
[WOOFER]*3 [LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
[SLOPE]	[-06DB]/[-12DB]
[PHASE]	[REVERSE]{180°}/[NORMAL]{0°}
[GAIN] [-08DB] bis [00DB]

1 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/REAR] oder [REAR/SUB.W] gestellt ist. (Seite 26) 2 Für KD-X272DBT/KD-X172DB: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt ist. (Seite 26) *3 Wird nur angezeigt, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (Seite 25)

Einstellungen der digitalen Zeitanpassung

Die digitale Zeitanpassung stellt die Verzögerungszeit des Lautsprecherausgangs ein, um eine geeignetere Umgebung für Ihr Fahrzeug zu erzeugen. - Für weitere Informationen, siehe "Automatische Bestimmung der Verzögerungszeit" auf Seite 30.

[DTA SETTINGS]
[POSITION]	Wählt ihre Hörposition (Bezugspunkt). [ALL]: Keine Kompensation; [FRONT RIGHT]: Vorderer rechter Sitz; [FRONT LEFT]: Vorderer Linker Sitz; [FRONT ALL]: Vordere Sitze · [FRONT ALL] wird nur angezeigt, wenn [X' OVERTYPE] auf [2-WAY] gestellt ist. (Seite 26)
[DISTANCE]*1	[OCM] bis [610CM]: Stellen Sie den auszugleichenden Abstand fein ein.
[GAIN]*1	[-8DB] bis [ODB]: Nehmen Sie Anpassung der Ausgangslautstärke des gewählten Laufsprechers vor.
[DTA RESET]	[YES]: Setzt die Einstellungen ([DISTANCE] und [GAIN]) der gewählten [POSITION] auf Standardwerte darüber. ; [NO]: Hebt auf.
[CAR SETTINGS]	Identifizieren Sie ihren Fahrzeugtyp und die Lage der hinteren Laufsprecher, um die Anpassung für [DTA SETTINGS] vorzunehmen.
[CAR TYPE]	[COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/[MINIVAN(LONG)]: Wählt den Typ des Fahrzeugs. ; [OFF]: Keine Kompensation.
[R-SP LOCATION]*2	Wählt die Lage der hinteren Laufsprecher in ihrem Fahrzeug, um den wichtesten Abstand von der gewählten Hörposition zu berechnen (Bezugspunkt). · [DOOR]/[REAR DECK]: Nur währbar, wenn [CAR TYPE] als [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] oder [SUV] gewählt ist. · [2ND ROW]/[3RD ROW]: Nur währbar, wenn [CAR TYPE] als [MINIVAN] oder [MINIVAN(LONG)] gewählt ist.

1, 2: (siehe Seite 30)

Audioeinstellungen

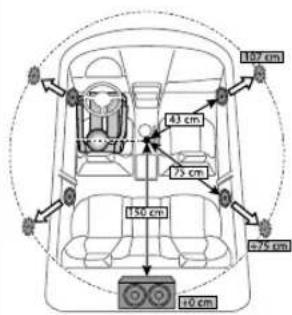

Automatische Bestimmung der Verzögerungszeit

JVC KDX472DBT - Automatische Bestimmung der Verzögerungszeit - 1

Wenn Sie den Abstand von der momentan eingestellten Hörposition zu jedem Lautsprecher festlegen, wird die Verzögerungszeit automatisch berechnet.

1 Stellen Sie [POSITION] ein und bestimmen Sie die Hörposition als Bezugspunkt (der Bezugspunkt für [FRONT ALL] wird die Mitte zwischen links und rechts auf den Vordersitzen). 2 Messen Sie den Abstand vom Bezugspunkt zu den Lautsprechern. 3 Berechnen Sie den Unterschied zwischen dem Abstand des am weitesten entfernten Lautsprechers (Subwoofer in der Abbildung) und den anderen Lautsprechern. 4 Stellen Sie den in Schritt 3 für die einzelnen Lautsprecher berechneten Wert für [DISTANCE] ein. 5 Stellen Sie [GAIN] für einzelne Lautsprecher ein. Beispiel: Wenn [FRONT ALL] als Hörposition gewählt ist

*1 Bevor Sie eine Einstellung vornehmen, wählen Sie den Lautsprecher aus:

Wenn 2-Wege-Übergang gewählt ist:

[FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER]:

[REAR LEFT], [REAR RIGHT] und [SUBWOOFER] ist nur wählbar, wenn eine andere Einstellung als

[NONE] für [REAR] und [SUBWOOFER] unter [SPEAKER SIZE] gewählt ist. (Seite 28)

Wenn 3-Wege-Übergang gewählt ist:

[TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER]:

[WOOFER] ist nur wählbar, wenn eine andere Einstellung als [NONE] und [WOOFER] unter

[SPEAKER SIZE] gewählt ist. (Seite 28)

*2 Wird nur angezeigt, wenn [X'OVER TYPE] auf 2-WAY gestellt ist und eine andere

Einstellung als [NONE] für [REAR] unter [SPEAKER SIZE] gewählt ist. (Seite 28)

Display-Einstellungen

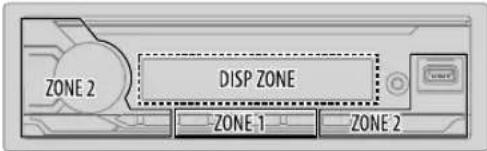

Zonen-Identifikation für Helligkeitseinstellungen

KD-X472DBT:

JVC KDX472DBT - Display-Einstellungen - 1

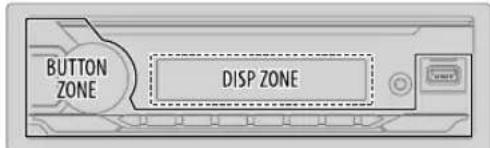

KD-X272DBT/KD-X172DB

JVC KDX472DBT - Display-Einstellungen - 2

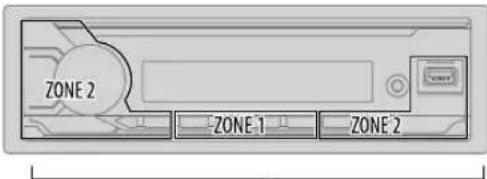

Zonen-Identifikation für Farbeinstellungen

KD-X472DBT:

ALL ZONE JVC KDX472DBT - Display-Einstellungen - 3

Display-Einstellungen

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 0/

Standard: [XX]

[DISPLAY]

[DMIMER]	Blenden Sie die Belcuchtung ab. [OFF]: Die Abblendung ist ausgeschelt. Die Helligkeit wechselt auf [DAY]-Einstellung um. [ON]: Die Abblendung ist eingeschelt. Die Helligkeit wechselt auf [NIGHT]-Einstellung um. (Siehe folgende Einstellungen für "BRIGHTNESS") [DIMMER TIME]: Stellen Sie die Zeit zum Ein- und Ausschalten des Dimmers ein. 1 Drehen Sie den Lautstärke-Regier zum Einstellen der Einschlzeit [ON], und drücken Sie dann den Regier. 2 Drehen Sie den Lautstärke-Regier zum Einstellen der Aussenzeit [OFF], und drücken Sie dann den Regier. (Standard: [ON]: [18:00]; [OFF]: [6:00]) [DIMMER AUTO]: Die Abblendung schaltet automatisch ein und aus, wenn Sie die Autoscheinwerfer ein- oder ausschalten.*1
[BRIGHTNESS]	Stellen Sie die Helligkeit für Tag und Nacht separat ein. 1 [DAY]/[NIGHT]: Wahlen Sie Tag oder Nacht. 2 Wahren Sie eine Zone. (Siehe Abbildung auf Seite 30.) 3 [LEVEL 00] bis [LEVEL 31]: Stellen Sie den Helligkeitspcgel cin.
[TEXT SCROLL]*2	[SCROLL ONCE]: Scroll die Display-Information einmal. ; [SCROLL AUTO]: Wiederholt das Scrollen in 5-Sekunden-Intervallen. ; [SCROLL OFF]: Hebt auf. - Gilt nicht für Dynamic Label Anzeigceinformation (Seite 33, 34) während auf DAB-Quelle geschalte.
[FORMAT]*3	(Für KD-X472DBT) Die unterstehende Information wird beim Einschalten im zusätzlichen Display gezeigt, wenn das Bluetooth-Gerät angeschlossen ist. (Seite 33) [BATT/SIGNAL]: Zeigt die Stärke der Batterie und des Signals. ; [DATE]: Zeigt das Datum.

[COLOR](für KD-X472DBT)
[PRESET]	Wählt die Beleuchtungsfarben für die Tasten in verschiedene Zonen separate.1 Wahlen Sie eine Zone ([ZONE 1], [ZONE 2], [ALL ZONE]). (Siehe Abbildung auf Seite 30.)2 Wahlen Sie eine Farbe für die gewährte Zone.· [COLOR 01] bis [COLOR 49]· [USER]: Die Farbe, die Sie für [DAY COLOR] oder [NIGHT COLOR] festgelegt haben, wird gezeigt.· [COLOR FLOW01] bis [COLOR FLOW03]: Die Farbe wechselt bei unterschiedlichen Geschwindigkeiten.· [CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET]: Das gewährte Farbmuster wird gezeigt.*4 (Nur wählbar, wenn [ALL ZONE] in Schritt 1 gewählt wurde.)
[DAY COLOR]	Speichern Sie ihre eigenen Tages- und Nachtebeleuchtungsfarben für verschiedene Zonen.1 Wahlen Sie eine Zone ([ZONE 1], [ZONE 2]). (Siehe Abbildung auf Seite 30.)2 [RED]/[GREEN]/[BLUE]: Wahlen Sie eine Primärefarbe.3 [OO] bis [31]: Wahlen Sie den Pegel.Wiederholen Sie Schritt 2 und 3 zur Einstellung aller Primärefarben.Ihre Einstellung wird unter [USER] in [PRESET] gespeichert.· [NIGHT COLOR] oder [DAY COLOR] wird durch Ein- oder Ausschalten der Autoscheinwerfer umgestellt.
[NIGHT COLOR]
[COLOR GUIDE]	[ON]: Die Beleuchtungsfarbe von [ZONE 1] und [ZONE 2] wechselt aufWeiß, wenn Einstellungen auf dem Menu und Listensuche ausgeführct werden,ausgenommen im Farbeinstellmodus.; [OFF]: Hebt auf.

1 Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. (Seite 39) 2 Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet). 3 Funktionalität hängt von dem Typ des verwendeten Telefons ab. 4 Wenn eines dieser Farbmuster gewählt ist, wechselt die Beleuchtungsfarbe für [ZONE 1] und [ZONE 2] auf Standardfarben.

Zur Bezugnahme

Wartung

Reinigung des Geräts

Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Reinigung des Steckverbinders

Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen. Schützen Sie den Steckverbinder unbedingt vor Beschädigung.

Anschluss (an der Rückseite der Frontblende) JVC KDX472DBT - Reinigung des Steckverbinders - 1

Weitere Informationen

Für: Neueste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel IVC-Originalanwendung

Jegliche neuesten Informationen

Besuchen Sie .

Abspielbare Dateien

Wiederzugebende Audiodateien:

Für USB-Massenspeichergerät:

KD-X472DBT: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac)

KD-X272DBT/KD-X172DB: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32. Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein.
Für detaillierte Informationen und Hinweise über abspielbare Audiodateien besuchen Sie

Wissenswertes über USB-Geräte

Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.
Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.
Diese Einheit kann kein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1,5 A erkennen.

Wissenswertes über iPod/iPhone

Made for iPod touch (6. Generation), iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS MAX, XR (iOS 12.1 oder höher). - Es ist nicht möglich, Videodateien im Menü "Videos" in [HEAD MODE] zu durchsuchen. Die Song-Reihenfolge, die im gewählten Menü dieser Einheit erscheint, kann sich vom iPod/iPhone unterscheiden. - Sie können den iPod nicht bedienen, wenn "IVC" oder auf dem iPod angezeigt wird. - Je nach der Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar.

Wissenswertes über Spotify

Spotify-Anwendung Unterstützung:
iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS MAX, XR (iOS 12.1 oder höher)
iPod touch (6. Generation) Android OS 4.0.3 oder höher
Spotify ist ein Drittanbieter, deshalb sind unangekündigte Änderungen der technischen Daten jederzeit vorbehalten. Entsprechend kann die Kompatibilität eingeschränkt sein, oder einzelne oder alle Dienste können unverfügbar werden.
Bestimmte Funktionen von Spotify können nicht von diesem Gerät bedient werden.
Bei Fragen zur Verwendung der Anwendung wenden Sie sich bitte an Spotify unter .

ÜBER AMAZON ALEXA

Alexa ist ein Drittanbieter, deshalb bleiben unangekündigte Änderungen der technischen Daten jederzeit vorbehalten. Entsprechend kann die Kompatibilität eingeschränkt sein, oder einzelne oder alle Dienste können unverfügbar werden.

ZUR BEZUGNAHME

Ändern der Display-Information

Jedes Mal, wenn Sie drücken, wechselt die Anzeige-Information. - Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint "NO TEXT", "NO NAME" oder andere Information (z.B. Sonderzeichen) oder die Anzeige ist.

KD-X472DBT:

Uhrzeitanlage oder Pegelmesser Zusätzliches Display JVC KDX472DBT - Ändern der Display-Information - 1

*1 Das Datum wird durch die Angabe der Batterie- und Signalstärke des verbundenen Bluetooth-Geräts ersetzt, wenn [FORMAT] auf [BATT/SIGNAL] gestellt ist. (Seite 31)

Quellenname Display-Information: Haupt (Zusätzlich)
DAB Dienst-Etigkeit (Ensemble Etikett)	→ Dienst-Etigkeit (Ensemble Etikett)mit Musik-Synchronisationseffekt*2 → Dienst-Etigkeit (Datum)→Dynamik-Etigkeit (Datum)→Titel (Interpret)→Tel (Datum)→Nächstes Programm (EPG) (Datum)→Signalpegel (Datum)→zurück zum Anfang
FM/AM Freqenz (Datum)	→Frequenz (Datum) mit Musik-Synchronisationseffekt*2→zurück zum Anfang
	Nur für Radio Data System-FM (UKW)-Sender:Sendername/Programmtyp (Datum)→Sendername/Programmtyp(Datum) mit Musik-Synchronisationseffekt*2→Radiotext (Datum)→Radiotext+ (Radiotext+)→Sonstitel (Interpret)→Sonstitel (Datum)→Frequenz (Datum)→zurück zum Anfang

Quellenname Display-Information: Haupt (Zusätzlich)
USB Für MP3/WMA/AAC/WAV	FLAC-Datei: Songtitel (Interpret) → Songtitel (Interpret) mit Musik-Synchronisationseffekt*2 → Songtitel (Albumtitel) → Songtitel(Datum) → Datename (Ordername) → Datename (Datum) → Spielzeit (Datum) → zurück zum Anfang
iPod USB/iPod BT	Wenn [HEAD MODE] ausgewähl ist (seite 11): Songtitel (Interpret) → Songtitel (Interpret) mit Musik-Synchronisationseffekt*2 → Songtitel (Albumtitel) → Songtitel(Datum) → Spielzeit (Datum) → zurück zum Anfang
SPOTIFY/SPOTIFY BT	Kontexttitel (Datum) → Kontexttitel (Datum) mit Musik-Synchronisationseffekt*2 → Songtitel (Interpret) → Songtitel(Albumtitel) → Songtitel (Datum) → spielzeit (Datum) → zurück zum Anfang
BT AUDIO/ALEXA	Songtitel (Interpret) → Songtitel (Interpret) mit Musik-Synchronisationseffekt*2 → Songtitel (Albumtitel) → Songtitel(Datum) → Spielzeit (Datum) → zurück zum Anfang
AUX Quellenname (Datum)	→ Quellenname (Datum) mit Musik-Synchronisationseffekt*2 → zurück zum Anfang

*2 Während des Musik-Synchronisationseffekts werden die Beleuchtungsfarbe und der Helligkeitsgrad der Tasten gewechselt und mit der Musiklautstärke (abhängig von der Farbeinstellung für [PRESET] auf Seite 31) synchronisiert.

ZUR BEZUGNAHME

KD-X272DBT/KD-X172DB:

JVC KDX472DBT - ZUR BEZUGNAHME - 1

DABDienst-Etikett	→ Dienst-Etikett mit Musik-Synchronisationseffekt* → Ensemble Etikett→ Dynamik-Etikett→itel/Interpret NächstesProgramm (FPG)→ Signalpegel Datum → Zuck zum Anfang
FM/AM Freqenz	→ Frequenz mit Musik-Synchronisationseffekt* → Datum → zuck zum Anfang
FM/AM Freqenz	Nur für Radio Data System-FM (UKW)-Sender:Sendername/Programmtyp→ Sendername/Programmtyp mit Musik-Synchronisationseffekt*→ Radiotext→ Radio text + Radiotext+sontititel/Radiotext+ interpret→ Frequenz Datum → Zuck zum Anfang
USB Für MP3/WMA/WAV/Fl	AC-Datei:Sonsttitel/Interpret→ Sonstitel/Interpret mit Musik-Synchronisationseffekt*→ Albumtitel/Interpret-Ordname→Datum→ Spielzeit-Datum → Zuck zum Anfang
SPOTIFY BT (Für KD-X272DBT)	Kontexttitel→ Kontexttitel mit Musik-Synchronisationseffekt*→ Sontitel→ Interpret→ Albumtitel→ Spielzeit→ Datum → zuck zum Anfang

QuellenameDisplay-Information: Haupt
BT AUDIO (Für KD-X272DBT)	Sonstitel/Interpret→ Sonstitel/Interpret mit Musik-Synchronisationseffekt*→ Albummittel/Interpret→ Spielzeit Datum→ zusück zum Anfang
AUX Quellename	→ Quellename mit Musik-Synchronisationseffekt*→ Datum→ zusück zum Anfang

Während des Musik-Synchronisationseffekts wird der Helligkeitsgrad der Tasten gewechselt und mit der Musiklautstärke synchronisiert.

Verfügbare kyrillische Buchstaben

Allgemeine	Es wird kein Ton gohört. - Die Lauststärke auf den optimalen Pegel einstellen. - Prüfen Sie die Kabel und Verbindungen.
	"MISWIRING CHECK WIRING THEN PWR ON" erschintl.	Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lausprecherdritte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.
	"PROTECTING SEND SERVICE" erschintl.	Reichen Sie die Einheit beim nachsten Kundendienstzentrum ein.
	Quelle kann nicht gewählt werden.	Prüfen Sie die Einstellung [SOURCE SELECT]. (Seite 5)
	Das Gerät Funktioniert überhaupt nicht.	Setzen Sie das Gerät zurück. (Seite 4)
	Richtigige Zeichen werden nicht angezeigt.	- Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen. - Je nach der Anzeigessesprache, die Sie gewählt haben (seite 6), können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden.
Digitalradio	Der DAB-Empfang ist schlecht.	Stellen Sie safer, dass [ON] für [DAB ANT POWER] gewählt ist. (Seite 8)
	"CHK ANTENNA" Prufen Sie die DAB-Antenne. Wenn eine passive Antenne (ohne einen Booster) verwendet wird, stellen Sie [DAB ANT POWER] auf [OFF]. (Seite 8)
	"RELATED SERV FOUND" - Drücken Sie den Lauststärke-Regler zum Aktivieren von Soft-Link. (Seite 8) - Zum Abbrechen drücken Sie Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q/Q(Q)
Analogradio	- Der Radioempfang ist schlecht. - Statikrauschen beim Radiohören.	Schließen Sie das Antennenkabel fest an.
USB/Pad	Die Wiedergabereihenfolge ist nicht wie gewünscht.	Die Wiedergabereihenfolge wird durch den Datenamen (USB).
USB/Pad	Verflossene Spielzeit ist nicht richtig.	Dies hangt von dem vorherigen Aufnahmevorgang ab (USB).

Symptom Abhilfe

"NOT SUPPORT" erscheint, und Tracks werden übersprungen.	Prüfen Sie, ob der Track ein abspielbares Format hat. (Seite 32)
"READING" blinkt weiter. • Verwenden Sie nicht zu weitere Hierarchy-Ebenen und Ordner. • Bringen Sie das Gerät wieder an (USB/iPod/iPhone).
"UNSUPPORTED DEVICE" erscheint.	Prüfen Sie, ob das angeschlossene USB-Gerät kompatibel mit dieser Gemät ist, und stellen Sie sichere, dass die Datenstyme die Unterstützung Formate haben. (Seite 32) • Bringen Sie das USB-Gerät wieder an.
"UNRESPONSIVE DEVICE" erscheint.	Stellen Sie sichere, dass das USB-Gerät nicht eine Fehlfungtion aufweist, und bringen Sie das USB-Gerät wieder an.
"USB HUB IS NOT SUPPORTED" erscheint.	Diese Einheit nicht kann ein USB-Gerät unterstützen, das über einen USB-Hub angeschlossen ist.
"CANNOT PLAY" erscheint. Schließen Sie ein USB-Gerät an, das abspielbare Audiodateien enthalt.
• Die Quelle wechseln nicht auf "USB" um, wenn Sie ein USB-Gerät anschlieben, während Sie eine andere Quelle hörren. • "USB ERROR" erscheint.	Der USB-Anschluss nimmt mehr Leistung auf als das Designlimit vorgibt. Schalten Sie die Stromversorgung aus und trennen Sie das USB-Gerät ab. Schalten Sie dann die Stromversorgung wieder ein und schließen Sie das USB-Gerät erneut an. Wenn dies das Problem nicht behebt, schalten Sie die Stromversorgung aus und wieder ein (oder setzen Sie die Einheit zürück), bevor Sie das USB-Gerät durch ein anderes ersetzen.
Der iPod/iPhone schaltet nicht ein oder Funktioniert nicht.	Prüfen Sie die Verbindung zwischen thisem Gerät und dem iPod/iPhone. Trennen Sie das iPod/iPhone ab und setzen es mit Hard Reset darüber.
"LOADING" erscheint, wenn Sie durch Drücken von Ⓞ auf den Suchmodus schalten.	Die Einheit bereitet die iPod/iPhone-Musikliste vor. Das Laden kann eine gewisse Zeit dauerern, wiederholen Sie den Vorgang später.
"NO DEVICE" Schließen Sie ein Gerät (USB/iPod/iPhone) an und schalten Sie die Quelle erneut auf USB/iPod/iPhone um.
"MEMORY FULL"	Sie haben die maximale Speicherkapazität Its his iPod/iPhone erreicht.

Fehlersuche

Symptom Abhilfe
Spotify	"DISCONNECTED" USB ist vom Kopfgrät getrennt.itte stellen Sie sichere, dass das Gerät richtig über USB angeschlossen ist.
	"CONNECTING" - Angeschlossen über den USB-Eingang: Das Gerät stilte die Verbindung zur Kopfgrät her.itte warten.Angeschlossen uber Bluetooth: Die Bluetooth-Verbindung ist getrennt.itte prüfen Sie, ob die Bluetooth-Verbindung und stellen Sie sichere, dass das Gerät und die Einheit gekoppelt und verbunden sind.
	"CHECK APP" Die Spotify-Anwendung ist nicht richtig verbunden, oder der Benutzer ist nicht angeneldet. Beenden Sie die Spotify Anwendung und starten Sie sie neu. Dann melden Sie sich bei ihrem Spotify-Konto an.
Bluetooth®	Kein Bluetooth-Gerät ist erkannt. - Suchen Sie erneut vom Bluetooth-Gerät. - Setzen Sie das Gerät darüber. (Seite 4)
	Bluetooth-Pairing kann nicht ausgeführten werden. - Stellen Sie safer, dass Sie den gleichen PIN-Code für die Einheit und das Bluetooth-Gerät eingebehen haben. - Löschen Sie Pairing-Information sowohl von der Einheit als auch dem Bluetooth-Gerät, und führen Sie dann das Pairing erneut aus. (Seite 16)
	Echo oder Rauschen wird während eines Telefon-gesprächs gehört. - Justieren Sie die Mikofoineinheit-Position. (Seite 15) - Prüfen Sie die [ECHO CANCEL]-Einstellung. (Scitc 18)
	Die Telefon-Tonqualität ist schlecht. - Verringern Sie den Abstand zwischen der Einheit und dem Bluetooth-Gerät. - Bewegen Sie das Fahrzeug zu einem Ort, wo ein besseres Signal empfangen wird.
	Sprach-Rufmethode ist nicht erfolgreich. - Verwenden Sie die Sprach-Rufmethode in einer ruhiger Umgebung. - Verringern Sie den Abstand zum Mikrofon, während Sie den Namen sprechen. - Stellen Sie sichere, dass die gleiche Stimme wie für die Sprach-Kennung registriert verwendet wird.

Symptom Abhilfe
Bluetooth®	Der Ton wird unterbrochen oder weist bei Wiedergabe von einem Bluetooth-Audioplayer Aussetzer auf.	Verringern Sie den Abstand zwischen dem Gerät und dem Bluetooth-Audioplayer.Schalten Sie die Einheit aus und wieder ein, und versuchen Sie crneut, die Verbindung herzustellen.Andere Bluetooth-Geräte versuchen möglicherweise, die Verbindung zur Einheit herzustellen.
	Der angeschlossene Bluetooth-Audioplayer kann nicht gesteuert werden.	Prüfen Sie, ob der angeschlossene Bluetooth-Audioplayer das Audio/Video Remote Control Profile (AVRCP) besteht.(Siehe auch Bedienungsanleitung Ihr Audioplayers.)Trennen Sie den Bluetooth-Player ab und schreiben him erneut an.
	"PLEASE WAIT" Die Einheit bereitet die Verwendung der Bluetooth-Funktion vor. Wenn die Meldung nicht verschwindet, schalten sie aus und wieder ein, und schreiben dann das Gerät erneut an.
	"NOT SUPPORT" Das angeschlossene Telefon unterstützt nicht das Spracherkennungssystem oder die Telefonbuch-Übertragung.
	"NO ENTRY"/"NO PAIR" Kein registriertes Gerät ist über Bluetooth angeschlossen/ gefunden.
	"ERROR" Wiederholen Sie die Bedienung. Wenn "ERROR" erneut erscheidt, prüfen Sie, ob das Gerät die probierte Funktion unterstützt.
	"NO INFO"/"NO DATA" Das Bluetooth-Gerät kann nicht die Kontaktinformationen erhhalten.
	"H/W ERROR"	Setzen Sie die Einheit zurück und probingen Sie den Vorgang erneut. Falls "H/W ERROR" erneut erscheidt, wenden Sie sich an den Kundendienst.
	"SWITCHING NG"	Die angeschlossene Telefon unterstützen verfügbarerweiche nicht die Telefon-Umschalten-Funktion.
	Die Bluetooth-Verbindung zwischen dem Bluetooth-Gerät und der Einheit ist instabil.	Lüssen Sie das unbenutzte registrierte Bluetooth-Gerät aus der Einheit. (Seite 19)

Fehlersuche

Symptom Abhilfe
AMAZON ALEXA	Keine Antwort von Alexa nach der Sprachingabe.
	Falsche Antwort von Alexa. Alexa missverstand, was gesagt wurde oder erfasste nicht die gesamte Anfrage oder den gesprochenen Satz.itte erneut versuchen.(Seite 23)
	"DISCONNECTED"Stellen Sie sicher, Ihr Smartphone über Bluetooth mit der Einheit zu verbinden.(Seite 16)
	Nicht in der Lage, die Verbindung zur Alexa-Mobilanwendung herzustellen oder erneut herzustellen.

Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus. (Seite 4)

Einbau/Anschluss

Dieser Abschnitt ist für den professionellen Einbautechniker gedacht. Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.

WARNUNG

Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden. Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab. Schließen Sie nicht das Batteriekabel (gelb) oder das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden. Zum Verhindern von Kurzschlüssen:

Isolieren Sie nicht angeschlossene Kabel mit Vinylband.

Sicherstellen, dass das Gerät nach dem Einbau am Chassis des Fahrzeugs geerdet wird.

Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die Kabel, die mit

Metallteilen in Berührung kommen, um die Kabel zu schützen.

ACHTUNG

Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile des Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.
Verbinden Sie nicht die Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen Sie sie parallel an.
Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an. Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die Einstellung von [AMP GAIN], um Beschädigung der Lautsprecher zu vermeiden. (Seite 25) Montieren Sie das Gerät mit einem Winkel von weniger als 30°
Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.
Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.
Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.
Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

Einbau/Anschluss

Teileliste für den Einbau

(A) Frontblende (× 1)

JVC KDX472DBT - Teileliste für den Einbau - 1

JVC KDX472DBT - Teileliste für den Einbau - 2

(E) Ausziehschlüssel (× 2)

JVC KDX472DBT - Teileliste für den Einbau - 3

(B) Frontrahmen (× 1)

JVC KDX472DBT - Teileliste für den Einbau - 4

(D) Kabelbaum (× 1)

JVC KDX472DBT - Teileliste für den Einbau - 5

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann die Minus-Klemme der Autobatterie ab. 2 Schließen Sie die Kabel richtig an. Siehe "Verdrahtungsanschluss" auf Seite 39. 3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe folgenden Einbau der Einheit (Einbau im Armaturenbrett). 4 Schließen Sie die Klemme der Autobatterie an. 5 Drücken Sie SRC zum Einsatz. 6 Nehmen Sie die Frontblende ab und setzen Sie das Gerät innerhalb von 5 Sekunden zurück. (Seite 4)

Einbau der Einheit (Einbau im Armaturenbrett) JVC KDX472DBT - Grundlegendes Verfahren - 1

Einbauhalterung

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab. 2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich).

JVC KDX472DBT - Einbauhalterung - 1

Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

Entfernen der Einheit / Installieren der Einheit JVC KDX472DBT - Einbauhalterung - 2

Einbau/Anschluss

Verdrahtungsanschluss

Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden.

JVC KDX472DBT - Verdrahtungsanschluss - 1

Technische Daten

Digital radio	DAB Frequenzbereich Band III 174,928 MHz — 239,200 MHz
	Empfindlichkeit -100 dBm
	Signal-Rauschabstand 80 dB
	Antenncnanschluss-Typ SMB
	Antennen-Ausgangsspannung 12 V DC(11 V — 16 V)
	Antennen-Maximalstrom < 100 mA
Analog radio	FM Freqenzbereich 87,5 MHz — 108,0 MHz (50-kHz-Raster)
	Empfindlichkeit (S/N = 26 dB) 0,56 μV/75 Ω (6,2 dBf)
	Empfindlichkeitsschwelle 1,58 μV/75 Ω(DIN S/N = 46 dB)
	Frequenzgang (±3 dB) 30 Hz — 15 kHz
	Signal-Rauschabstand (MONO) 68 dB
	Kanaltrennung (1 kHz) 40 dB
	AM (MW)	Frequenzbereich 531 kHz — 1611 kHz (9-kHz-Raster)
		Empfindlichkeit (S/N = 20 dB) 28,5 μV (29,1 dBμ)
	AM (LW)	Frequenzbereich 153 kHz — 279 kHz (9-kHz-Raster)
		Empfindlichkeit (S/N = 20 dB) 45 μV (33,1 dBμ)

USB	USB Standard	KD-X472DBT: USB 1.1, USB 2.0 (Hohe Geschwindigkeit) KD-X272DBT/KD-X172DB: USB 1.1, USB 2.0 (Höchstgeschwindigkeit)
	Koorthyable Geräte	Massenspeicherverät
	Datcysystem	FAT12/16/32
	Maximaler Versorgungsstrom	DC 5 V---1,5 A
	Digitalfilter (D/A) Wandler	24 Bit
	Frequenzgang (±1 dB)	20 Hz---20 kHz
	Signal-Rauschabstand (1 kHz) 98 dB
	Dynamikbereich	93 dB
	Kanaltrennung	92 dB
	MP3-Decodierung	Unterstütz MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstütz Windows Media Audio
	AAC-Decodierung	KD-X472DBT: AAC-LC".aac",""m4a"-Dateien
	WAV-Decodierung	Linear PCM
	FLAC-Decodierung	FLAC-Datei, bis zu 24 bit/96 kHz

Technische Daten

Auxiliary	Frequenzgang (±3 dB) 20 Hz — 20 kHz
	Maximaler Spannungseingang 1000 mV
	Eingangsimpedanz 30 kΩ
KD-X472DBT/KD-X272DBT:
Bluetooth	Version Bluetooth V4.2
	Frequenzbereich 2,402 GHz — 2,480 GHz
	HF-Ausgangsleistung (E.I.R.P.) +4 dBm (MAX), Leistungsklasse 2
	Maximaler Kommunikationsbereich Sichtlinie ca. 10 m (32,8 ft)
	Pairing SSP (Secure Simple Pairing)
	Profil HFP1.7.1 (Hands Free Profile) A2DP (Advanced Audio Distribution Profile)AVRCP1.6.1 (Audio/Video Remote Control Profile)PBAP (Phonebook Access Profile)SPP (Serial Port Profile)

Audio	Maximale Ausgangsleistung 50 W × 4 oder 50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω)
	Volatile Bandbreitenleistung (bei weniger als 1% Kliffreactor)	22 W × 4
	Laufsprecherimpedanz	4 Ω — 8 Ω
	Vorveränderterpcgelt/Last	2 500 mV/10 kΩ
	Vorveränderungsimpedanz	≤ 600 Ω
Allgemeines	Betriebsspannung	12-V-DC-Fahrzeugbatterie
	Einbaumaße (B × H × T)	182 mm × 53 mm × 100 mm
	Nettogewicht (einschließlich Frontrahmen, Einbaualterung)	0,6 kg

Änderungen ohne Vorankündigung bleiben vorbehalten.
