BEDIENUNGSANLEITUNG SPLBOX100 IBIZA SOUND

D – Bedienungsanleitung

NL – Handleiding

Herzlichen Glückwunsch zum Kauf dieser tragbaren Audioanlage mit Bluetooth Verbindung, USB, SD, LINE Eingängen, sowie FM Tuner.

Vorsichtsmaßnahmen

Vor der ersten Inbetriebnahme die Anleitung durchlesen und für spätere Einsichtnahme aufbewahren.

Gerät vor Wasser, Feuchtigkeit, direkter Sonne und extremen Temperaturen schützen.

Das Gerät so aufstellen, dass es nicht herunterfallen kann.

Niemals das Gerät auseinanderbauen, weil sonst jeglicher Garantieanspruch verfällt.

Warnhinweise:

1. Gerät vor Tropf- und Spritzwasser fernhalten. Keine mit Flüssigkeit gefüllten Behälter auf das Gerät stellen.
2. Um Feuer und Stromschlag zu vermeiden, vor Anschluss ans Netz prüfen, dass die Eingangsspannung der Netzspannung entspricht.

Zubehör

□SPLBOX
□Bedienungsanleitung
□ Fernbedienung
□ LINE/AUX Anschlusskabel mit 3,5mm Klinkenverbinder

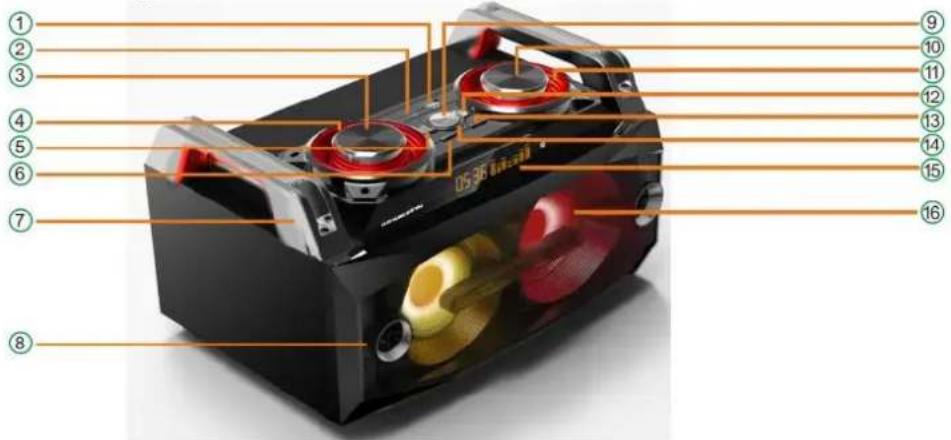

Beschreibung der Vorderseite

3-Bass/Treble/MIC Lautstärke/Echo Regler (Erst die MENU Taste drücken, bevor Sie den Knopf drehen)

4-Blinkende LEDs

5: Zurück

Im USB/SD/Bluetooth Betrieb: Kurz drücken→Voriger Titel; Lang drücken (>3 Sek.)→schneller Rücklauf.

Im FM Betrieb: Kurz drücken, um zur vorigen Frequenz zurück zu gehen; lang drücken, um zum vorigen Kanal zurück zu gehen.

Im LINE Betrieb: keine Funktion

6-MENU Taste zur Einstellung von Bass/Treble/MIC Vol/Echo. "Menu" mehr als 3 Sekunden gedrückt halten, um zu den Werkseinstellungen zurück zu schalten.

7-Handgriffe

8-Tweeter (nur Modell SPLBOX120)

9-Pause/Play

Im USB/SD/Bluetooth Betrieb schaltet diese Taste zwischen Abspielen und Pause um.

Im FM Betrieb: 3-4 Sekunden gedrückt halten, um die FM Frequenzen automatisch abzusuchen. Erneut drücken, um den automatischen Suchlauf zu stoppen.

Im LINE Betrieb hat diese Taste keine Funktion

10-Lautstärkeregler

11-Blinkende LEDs

12-Weiter

Im USB/SD/Bluetooth Betrieb: Kurz drücken→Nächster Titel; Lang drücken (>3 Sek.)→schneller Vorlauf.

Im FM Betrieb: Kurz drücken, um zur nächsten Frequenz zu gehen; lang drücken, um zum nächsten Kanal zu gehen.

Im LINE Betrieb: keine Funktion

13-Mode: Kurz drücken, um durch die Betriebsarten FM/Bluetooth/LINE IN/USB/SD zu laufen

14-REC (Aufnahme):

Ein USB/SD Medium und das Mikrofon anschließen, bevor Sie mit der Aufnahme starten können. Sie können das Mikrofon, das an den LINE IN Buchsen angeschlossene Gerät und FM Radio aufnehmen und auf dem USB/SD Medium speichern.

Die REC Taste über 3 Sekunden lang gedrückt halten, um mit der Aufnahme zu beginnen. Kurz drücken, um die Aufnahme abzuspielen.

15-LED Display

16-Breitbandlautsprecher

Beschreibung der Rückseite

ibiza SOUND MODEL: SPLBOX100 DigitalActive Speaker Rated Power: ≤ 50W Standard Impedance: 4.0 - 8.0 Frequency Response: 40Hz - 18KHz Made in China for Lotronic SA - 9,Avenue Zenobe Gramme - B-1480 Saintes CE

Power Switch ON OFF 17 -220V~240V 50Hz/60Hz 18 LINE IN R L 19

1. EIN/AUS Schalter
2. Netzkabel
3. LINE Eingang (links/rechts) für DVD, MP3; MP4, MP5 Player, PC und andere Audio Geräte
4. MIC1 & MIC2 Eingänge
5. FM Antenne: Orientierung ändern, bis der Empfang optimal ist.

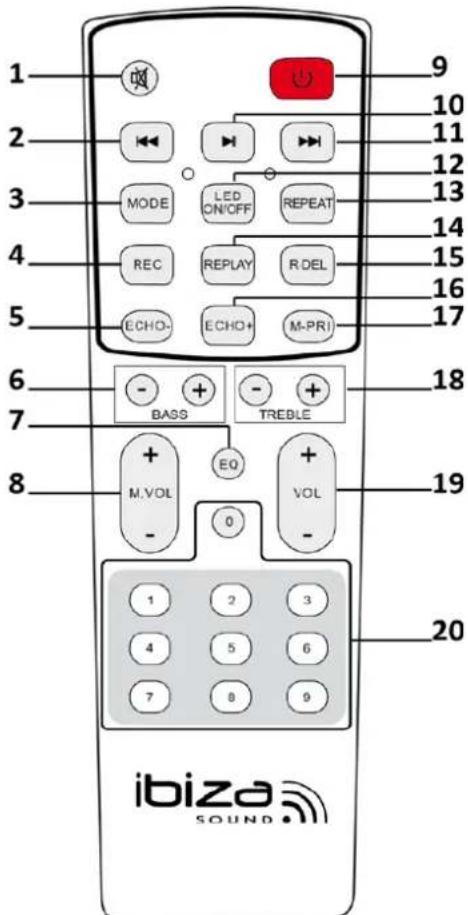

Beschreibung der Fernbedienung

1. Tonstopp. Erneut drücken, um den Ton wieder zuzuschalten.
2. Zurück

Im USB/SD/Bluetooth Betrieb: Kurz drücken→Voriger Titel; Lang drücken (>3 Sek.)→schneller Rücklauf.

Im FM Betrieb: Kurz drücken, um zur vorigen Frequenz zurück zu gehen; lang drücken, um zum vorigen Kanal zurück zu gehen.

Im LINE Betrieb: keine Funktion

1. Mode: Kurz drücken, um durch die Betriebsarten FM/Bluetooth/LINE IN/USB/SD zu laufen
2. Aufnahme
3. Echo Effekt mindern
4. Einstellung der tiefen Frequenzen
5. EQ: Soundeffekte: Rock, Jazz, Klassik, etc.
6. Mikrofonlautstärkeregler
7. Standby Taste
8. Pause/Play

Im USB/SD/Bluetooth Betrieb schaltet diese Taste zwischen Abspielen und Pause um.

Im FM Betrieb: 3-4 Sekunden gedrückt halten, um die FM Frequenzen automatisch abzusuchen. Erneut drücken, um den automatischen Suchlauf zu stoppen.

Im LINE Betrieb hat diese Taste keine Funktion

1. Weiter

Im USB/SD/Bluetooth Betrieb: Kurz drücken→Nächster Titel; Lang drücken (>3 Sek.)→schneller Vorlauf.

Im FM Betrieb: Kurz drücken, um zur nächsten Frequenz zu gehen; lang drücken, um zum nächsten Kanal zu gehen.

Im LINE Betrieb: keine Funktion

1. Schaltet die LEDs auf der Frontseite ein und aus. Sie hat keinen Einfluss auf das

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 i b i z a S O U N D

rhythmische Blinken.

1. Repeat: Einen-alle Titel wiederholen-Wiederholfunktion verlassen
2. Abspielen der Dateien auf dem USB/SD Medium
3. Löschen der Aufnahmen auf dem USB/SD Medium
4. Verstärkung des Echo Effekts
5. Mikrofon-Vorrangschaltung: Wenn Sie die Karaoke Funktion benutzen und der Song wird gleichzeitig abgespielt, drücken Sie diese Taste, damit das Mikrofon die Musik vom USB/SD Mediums übertönt.
6. Einstellung der hohen Frequenzen
7. Einstellung der Lautstärke
8. Nummerntasten

Im USB/SD Betrieb: Direktwahl der Titelnummer

Im FM Betrieb: Direktwahl eines gespeicherten Radiosenders

In allen anderen Betriebsarten haben diese Tasten keine Funktion.

Bedienung

● Bluetooth Pairing Betrieb:

1). Die MODE Taste auf der Fernbedienung oder dem Gerät drücken, um BLUETOOTH zu wählen.
Das Smartphone muss sich in einer Entfernung von weniger als 3m vom Gerät befinden;
2). Aktivieren Sie die Bluetooth Suchfunktion auf Ihrem Smartphone, so dass es nach Bluetooth Geräten sucht. Siehe dazu die Bedienungsanleitung Ihres Smartphones.
3). Wählen Sie "SPLBOX100" oder „SPLBOX120" in der Liste der gefundenen Geräte;
4). Bei einigen Smartphone Modellen muss der Code "0000" eingegeben und die ENTER Taste gedrückt werden, um das Gerät und das Smartphone zu synchronisieren.
5). Die Rückwärtstaste auf dem Smartphone drücken, um das Menü zu verlassen und Ihre Musiktitel abzuspielen. Es darf sich kein Hindernis zwischen dem Gerät und dem Smartphone befinden und die beiden Geräte dürfen nicht mehr als 10m voneinander entfernt werden.
6). Kurz die PLAY/PAUSE Taste drücken, um Musik abzuspielen oder zu stoppen. Kurz die Taste "◀◀" oder "▶▶" drücken, um den vorigen oder den nächsten Titel zu wählen.

• FM (Radio) Betrieb:

Die MODE Taste auf der Fernbedienung oder dem Gerät drücken, um FM zu wählen.

A. Automatischer Sendersuchlauf und Speichern: 3-4 Sekunden lang die PLAY/PAUSE Taste drücken und das Gerät sucht automatisch das Frequenzband von 87.5 bis 108.0 MHz nach Radiosendern ab. Bis zu 20 Sender können gespeichert werden. Danach können Sie mit den Nummerntasten auf der Fernbedienung direkt einen gespeicherten Radiosender einstellen.

●LINE IN BETRIEB:

Die MODE Taste auf der Fernbedienung oder dem Gerät drücken, um LINE zu wählen. Sie können nun die Musik des an die Buchsen LINE IN (19) auf der Rückseite angeschlossenen Geräts abspielen.

- USB Betrieb:

1. Die MODE Taste auf der Fernbedienung oder dem Gerät drücken, um in USB Betrieb umzuschalten und dann das USB Medium anschließen. Das Gerät spielt automatisch die Musik auf dem USB Gerät ab.
2. Kurz die "▶II" Taste drücken, um den Titel abzuspielen oder zu pausieren.
3. Kurz die "◀◀" Taste drücken, um zum vorigen Titel zu gehen.
4. Kurz die "▶▶" Taste drücken, um zum nächsten Titel zu gehen.

• SD Betrieb:

1. Die MODE Taste auf der Fernbedienung oder dem Gerät drücken, um SD zu wählen. SD Karte einstecken. Das Gerät spielt automatisch die Musik auf der SD Karte ab.
2. Kurz die "▶II" Taste drücken, um den Titel abzuspielen oder zu pausieren.
3. Kurz die "◀◀" Taste drücken, um zum vorigen Titel zu gehen.
4. Kurz die "▶▶" Taste drücken, um zum nächsten Titel zu gehen.

Technische Daten

RMS Ausgangsleistung 35W + 2x 12W

Tieftöner 5.5"/14cm

Mitteltöner.... 2 x 3" (SPLBOX100)/2 x 4" (SPLBOX120)

Hochtöner 2 x 1.5" (nur Modell SPL120)

Lautsprecherimpedanz 4Ω (Ohm)

Frequenzbereich 40-18kHz

Anschlussspannung....220-240Vac 50/60Hz

Gerätabmessungen 360x285x225mm (SPLBOX100) / 380x320x235mm (SPLBOX120)

Gewicht....SPLBOX100/ 5.5KG / SPLBOX120: 6.5kg

Fehlerdiagnose

Problem	Mögliche Ursache	Lösung
Kein Ton beim Einschalten	1: Keine Eingangsquelle2: Lautstärke zu schwach eingestellt3: kein USB/SD Medium angeschlossen	1:Line-Signal anschließen2: Lautstärke erhöhen3: USB/SD Medium anschließen
Verzerrter Klang 1:zu hohe Lautstärke2: Mangelhafte Audiodatei		1:Lautstärke mindern2:Audiodatei prüfen und wechseln3: Mit MENU Bass/Treble und “Volume” einstellen
Kein Ton vom Mikrofon	1:Mikrofon nicht gut angeschlossen2: Mikrofon nicht eingeschaltet3: Mikrofonlautstärke zu schwach	1:Mikrofonbuchse fest einstecken2:Mikrofon einschalten3:Mikrofonlautstärke erhöhen
Lein Ton vom USB/SD Medium	1:Falsches Musikdateiformat2: Illegale Kopie3:USB/SD Medium nicht richtigeingesteckt	1:Musikdateien sollten im MP3/WMA Format sein2: Aus- und wieder einschalten3:USB/SD Medium fest einstecken
FM Probleme	1:Sendersuche startet nicht2:Kein Radioton3: Zu wenig FM Sender4: Schlechte Tonqualität	1: Die FM Antenne ist nicht ausgezogen2: Zum nächsten Sender gehen und nochmal versuchen3: FM Antenne anders ausrichten4: FM Antenne zur anderen Seite verlegen oder neuen Suchlauf starten
Störgeräusche im Lautsprecher	1:Mikrofon zu dicht am Lautsprecher2:Mikrofon eingeschaltet, wird aber nicht benutzt3: Mikrofon zu laut eingestellt4: Handy zu dicht am Lautsprecher5: Störgeräusche verursachende Geräte befinden sich in der Nähe des Lautsprechers	1:Nicht den Mikrofonkopf auf den Lautsprecher richten2:Mikrofon bei Nichtgebrauch ausschalten3:Mikrofonlautstärke mindern4: Handy während Anrufen nicht in Lautsprechernähe lassen5:Lautsprecher nicht in der Nähe von Geräten lassen, die Störungen verursachen können
Keine Bluetooth Verbindung	1:Bluetooth abgekoppelt2: Bluetooth angeschlossen, aber kein Ton3:Hindernis zwischen der SPLBOX und dem Bluetooth Gerät	1: Das richtige Gerät “ SPLBOX100“ oder “SPLBOX120” wählen. Bzw. "MENU" drücken, um zu den Werkseinstellungen zurückzuschalten.2: Prüfen, ob das richtige Gerät verbunden ist (ein Signal erinnert: "Bluetooth connected")3: Hindernisse wie Wände, Glasscheiben usw. zwischen Lautsprecher und Handy beseitigen

Hinweis: Wenn das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Fachhändler.

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Wenden Sie sich hierzu an die örtlichen Behörden oder Ihren Fachhändler!
