BEDIENUNGSANLEITUNG ELSkyport Transmitter Plus HS Rotolight

USER MANUAL GEBRAUCHSANLEITUNG

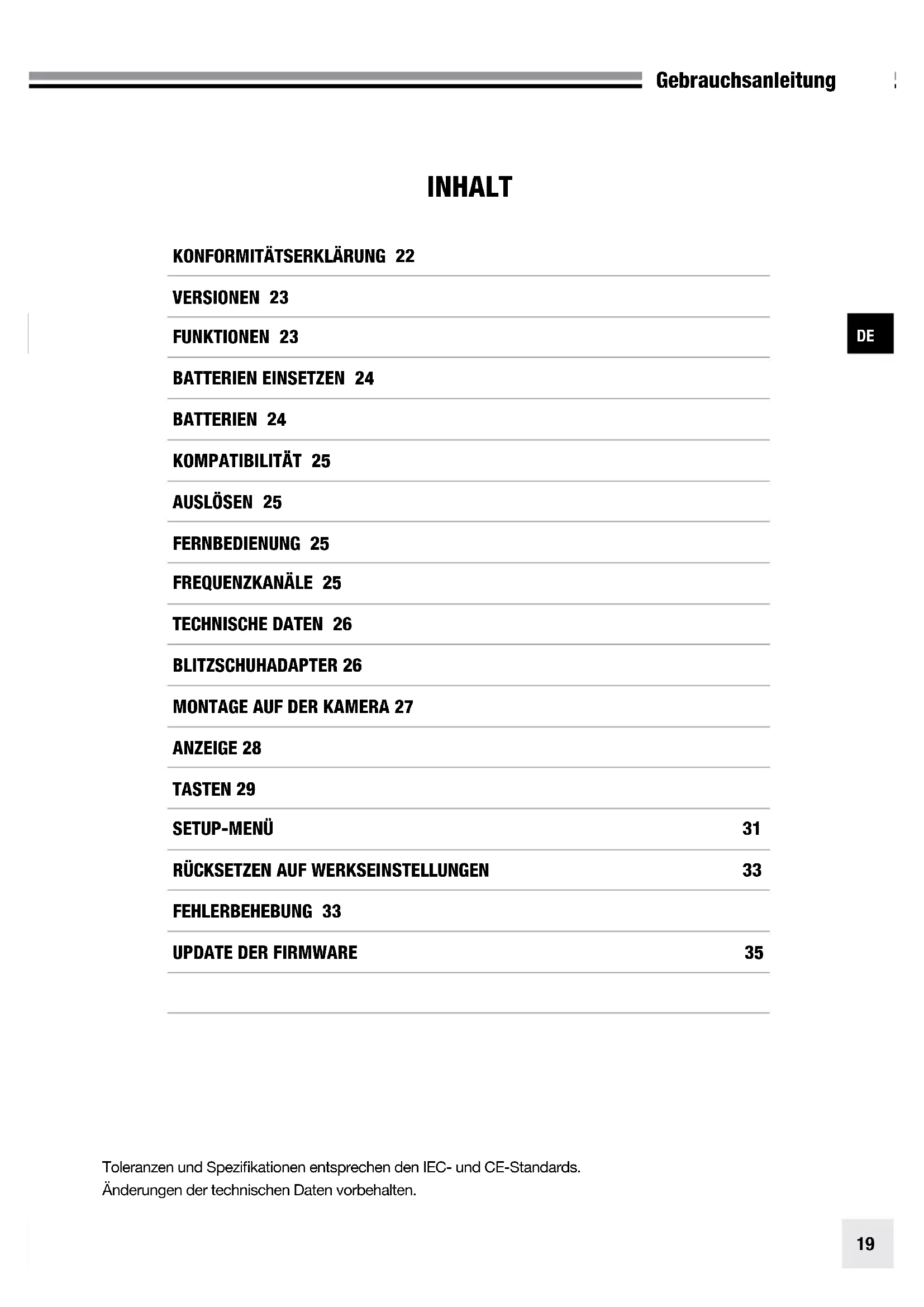

KONFORMITÄTSERKLÄRUNG 22

VERSIONEN 23 FUNKTIONEN 23 BATTERIEN EINSETZEN 24 BATTERIEN 24 KOMPATIBILITÄT 25 AUSLÖSEN 25 FERNBEDIENUNG 25 FREQUENZKANÄLE 25 TECHNISCHE DATEN 26 BLITZSCHUHADAPTER 26

MONTAGE AUF DER KAMERA 27

ANZEIGE 28 TASTEN 29 SETUP-MENÜ 31

RÜCKSETZEN AUF WERKSEINSTELLUNGEN 33

Toleranzen und Spezifikationen entsprechen den IEC- und CE-Standards. Änderungen der technischen Daten vorbehalten.20 Gebrauchsanleitung

EINLEITUNG Sehr geehrter Fotograf, Danke, dass Sie ELINCHROM gewählt haben. Alle Produkte von Elinchrom werden unter Nutzung der neuesten Technologie hergestellt. Sorgfältig ausgewählte Komponenten werden benutzt, um höchste Qualität zu gewährleisten, und das Gerät wird vielen Tests unterworfen, sowohl während als auch nach der Herstellung. Wir vertrauen darauf, dass es Ihnen viele Jahre treue Dienste leisten wird. Bitte lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie Ihr neues Elinchrom-Produkt benutzen. Sie finden Informationen zu Ihrer Sicherheit und wie Sie aus all den programmierbaren Funktionen Nutzen ziehen. In dieser Anleitung können Bilder von Produkten mit Zubehör enthalten sein, die nicht Teil von Sets oder einzelnen Einheiten sind. Für die Konfiguration von Sets oder einzelnen Einheiten von Elinchrom werden Änderungen vorbehalten und diese können in anderen Ländern unterschiedlich sein. Für weitere Details, Upgrades, Neuigkeiten und die neuesten Informationen über das Enlinchrom-System besuchen Sie bitte regelmäßig die Website von Elinchrom. Die neuesten Gebrauchsanleitungen und technischen Spezifikationen können aus dem „Support“-Bereich heruntergeladen werden. Für technische Daten, Eigenschaften und Funktionen von Blitzgeräten von Elinchrom und Zubehör sind Änderungen vorbehalten. Die aufgeführten Spezifikationen können durch Toleranzen in Komponenten oder Messinstrumenten abweichen. Für technische Daten werden Änderungen vorbehalten. Keine Garantie für Druckfehler. Bitte prüfen Sie auf die neueste Anleitung auf unserer Website: www.elinchrom.com/support Danke Ihr Team von Elinchrom21 Gebrauchsanleitung

Das Produkt ist als Class 3R Laser-Produkt klassifiziert gemäß der folgenden Standards IEC/EN 60825-1 „Radiation Safety of Laser Products”. Class 3R: Ein Class 3R Laser wird als sicher angesehen, wenn er vorsichtig genutzt wird, mit beschränktem Hineinsehen in den Laserstrahl. Mit einem Class 3R Laser kann die MPE überschritten werden, aber mit einem geringen Risiko für Verletzungen. Sichtbare permanente Laser in Class 3R sind auf 5 mW begrenzt. Für andere Wellenlängen und für pulsierende Laser finden andere Grenzwerte Anwendung.22 Gebrauchsanleitung

VERSIONEN Der ELSP Transmitter Plus HS ist für die folgenden Kameras verfügbar:

• Große grafische Kontrollanzeige.

• Beleuchtung der Anzeige in grün oder rot (grün für den Normal Sync-Modus, rot für den Speed Sync- Modus).

• Schnellzugriffstasten und Drehrad für leichte Steuerung.

• Sichere Blitzschuhverbindung mit Bajonettverschluss.

• Standardbatterien 2 AA (auch wieder aufladbare Akkus verwendbar).

• 2,5 mm Anschluss für Auslöser-Output.

• Firmware-Update über integrierten Mini-USB-Anschluss.

• 20 Frequenzkanäle* im Normal Sync-Modus.

• 20 Frequenzkanäle* im Speed Sync-Modus.

• Normal Sync-Modus (maximaler Abstandsbereich).

• Speed Sync-Modus (schnellere Verschlussgeschwindigkeit, insbesondere wenn HS aktiviert ist, aber verminderter Abstandsbereich).

• Standard (unter Benutzung des mittleren Kontakts auf dem Blitzschuh).

• HS **** (Sync bis zu 1/8000 s, automatisch gesteuert).

• ODS (manueller Over-Drive-Sync) Feineinstellung der Zeit von HS für maximale Leistung und gleichmäßige Belichtung.

• Sync-Modus**** für zweiten Vorhang.

• AF-Licht integriert***.

• Auto MOD *** zur Steuerung des Einstelllichts von Elinchrom-Blitzgeräten zur Fokussierung.

• Shutter Mode***** (der halb gedrückte Auslöser steuert die Einstelllampe).

• DOF Mode (die “DOF”-Taste (Tiefenschärfe, Depth Of Focus) der Kamera steuert die Einstelllampe).

• Fernbedienung** mit automatischer Rückmeldung von Elinchrom-Blitzgeräten.

• EL-Blitzgeräte können gesteuert werden “All” zusammen, als “Groups” oder “Single” Geräte.

• Blitzleistung herauf und herunter.

• Einstelllampe an / aus oder Intensität herauf und herunter.

• Sleep-Modus und Auto OFF-Modus programmierbar.

• RESET auf Standardeinstellungen.

• Für alle neuesten Elinchrom-Blitzgeräte mit 20 Frequenzkanälen und kompatibel mit früheren Modellen. ** Für alle Elinchrom-Blitzgeräte mit eingebautem EL-Skyport-Empfänger und Transceiver. *** Erweiterte Funktionen für Kameras von Canon und Nikon mit TTL-Blitzschuh (eingeschränkte Funktionen für Nikon, siehe unten). **** Diese Funktionen werden nicht von Nikon unterstützt, können aber im Kameramenü aktiviert werden.24 Gebrauchsanleitung

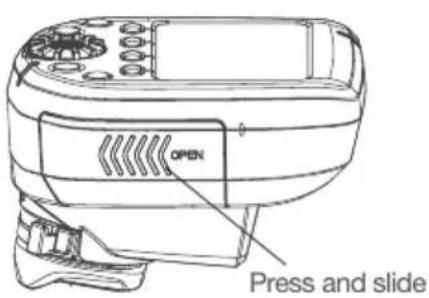

Drücken Sie auf die Abdeckung des Batteriefachs und schieben Sie sie in Pfeilrichtung, um die Abdeckung des Batteriefachs zu öffnen (siehe Abbildung 1). Setzen Sie die Batterien ein. Stellen Sie sicher, dass die Kontakte „+” und „-” der Batterie richtig orientiert sind (siehe Abbildung 2). (Hinweis: Bitte verwenden Sie zwei Stück AA Alkali-Batterien oder NiMH-Akkus vom Typ AA). Drücken Sie die Abdeckung gegen den Transmitter und schieben Sie sie zurück in die eingerastete Position. BATTERIEN

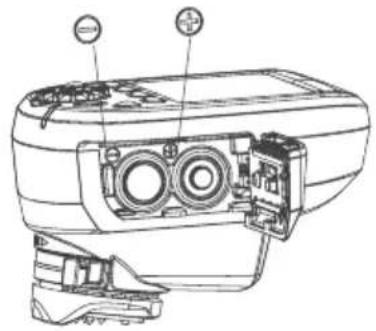

• 2 x AA Batterien werden für den Transmitter benutzt.

• Falsches Einsetzen der Batterien beschädigt den Transmitter nicht.

• Nicht wiederaufladbare AA (Trocken-)Batterien wie vom Typ Zink-Carbon, Alkali oder wiederaufladbare Akkus in der Größe AA wie Nickel-Cadmium (NiCd) oder Nickel-Metallhydrid (NiMH) können benutzt werden.

• Batterietypen nicht mischen.

• Benutzen Sie in diesem Transmitter keine Lithium-AA-Batterien. Press and slide Abbildung 1 Abbildung 225 Gebrauchsanleitung

***** Nicht von Nikon unterstützt. KOMPATIBILITÄT Es gibt drei verschiedene Generationen von Elinchrom EL-Skyport-Blitzgeräten im Markt:

• Eingebautes EL-Skyport-Modul Mk1 (BRX, D-Lite RX, Quadra, Quadra Hybrid).

• Eingebautes EL-Skyport-Modul Mk2 (ELC und ELB). Diese Generation bietet erweiterten Abstandsbereich AUSLÖSEN Auslösen funktioniert mit allen existierenden Elinchrom-Blitzgeräten mit eingebauten oder zusätzlichen EL- Skyport-Transceivern. FERNBEDIENUNG WENN ALL ODER GROUP 1 - 4 AUSGEWÄHLT IST

• Alle Elinchrom-Blitzgeräte mit EL-Skyport werden unterstützt, wenn „PWR±, MOD± oder MOD on/off” verändert wird. Wenn die Einstellungen zur Leistung der Einstelllampe mit den Tasten MOD on/off oder MOD+/- geändert werden, schaltet der benutzte Elinchrom-Blitz in den Modus für freies Einstelllicht. Um zum proportionalen Modus des Einstelllichts zurückzukehren, müssen die Einstellungen am EL-Blitzgerät vorgenommen werden.

• Einige Geräte unterstützen nicht alle Funktionen des Einstelllichts, dann wird „--“ angezeigt (z. B. für Ranger, Quadra, ELB400). WENN EIN EINZIGES GERÄT AUSGEWÄHLT IST

• Das ausgewählte Gerät wird mit einem Rahmen in der Anzeige hervorgehoben und kann individuell gesteuert werden.

• Es werden nur Elinchrom-Blitzgeräte mit eingebauten EL-Skyport-Empfängern der 2. und 3. Generation unterstützt. Hinweis: Geräte der 1. Generation werden erkannt, aber zeigen „--“ in der Anzeige. Es gibt keine Rückmeldung der Einstellungen des Geräts an den EL-Skyport Transmitter Plus HS, aber es wird normal ausgelöst. FREQUENZKANÄLE Einige ältere Elinchrom-Blitzgeräte mit eingebautem EL-Skyport unterstützen die Frequenzkanäle 1 bis 4 oder 1 bis 8 (wie BRX, D-Lite RX, Quadra). Die neuesten Elinchrom-Blitzgeräte mit eingebautem EL-Skyport unterstützen bis zu 20 verschiedene Frequenzkanäle 1 bis 20 (ELC, ELB).26 Gebrauchsanleitung

TECHNISCHE DATEN PARAMETER SPEZIFIKATION VERSIONENCanon ,Nikon , Sony , Olympus AUSLÖSEKOMPATIBILITÄTALLE Elinchrom-Blitzgeräte mit eingebautem EL-Skyport-Empfänger oder Transceiver und die EL-Skyport RX Transceiver-Module, plus EL-Skyport Universal.KOMPATIBILITÄT DER FERNBEDIENUNG ALLE Elinchrom-Blitzgeräte mit eingebautem EL-Skyport Transceiver: ELC Pro HD, ELB 400, Ranger Quadra RX, Quadra Hybrid, D-Lite RX-Serien, BRX-Serien, Master RX-Serien und FRX-Serien (HINWEIS: EL-Geräte mit separatem Transceiver RX-Modul haben begrenzte Fernbedienungsfunktionen).ABSTANDSBEREICHIm Haus > 60 m. Im Freien > 200 m. Hinweis: Der volle Abstandsbereich ist mit den neuesten Elinchrom-Blitzgeräten verfügbar wie ELC oder ELB. Andere oder ältere Elinchrom-Blitzgeräte haben einen eingeschränkten Abstandsbereich.BATTERIEN 2x AA Batterien (Standard oder wieder aufladbar).BATTERIELEBENSDAUER Hängt von der Art der Batterien und der Nutzung ab.Für zwei Standardbatterien mit je 1000 mAh beträgt sie ungefähr 35 Stunden Betriebszeit und mehr als 15000 Auslösevorgänge.FERNBEDIENUNGMax. 10 Geräte können erkannt, angezeigt und fernbedient werden.FREQUENZKANÄLE20 Kanäle im Normalmodus und 20 Kanäle im Speed-Modus.EL-SKYPORT MODI (ELSP)Normal / Speed-Sync Modus.AUSLÖSE- / BEDIENGRUPPEN„All” oder in „Groups” (Gruppe 1 bis 4).SYNC-MODI Standard, HS (mit oder ohne ODS), zweiter Vorhang.USB-ANSCHLUSS Für den Update der Firmware.SR-ANSCHLUSS Trigger Output 2,5 mm Phone Jack mono (max. Sync-Spannung 3 V DC). ABMESSUNGEN (B X L X H) 69 x 84 x 59 mm (2,7 x 3,3 x 2,3 Zoll.)GEWICHT Ca. 170 g (6 oz) einschließlich 2 x AA-Batterien. 120 g (4,2 oz) ohne Batterien. BLITZSCHUHADAPTER FUNKTIONEN Der Elinchrom Skyport Plus HS Transmitter kann für einfache Auslösung mit Leistungsregelung für jede Kamera genutzt werden, die einen schuhförmigen Blitzanschluss hat. Die unten beschriebenen Funktionen erfordern eine Kamera von Canon oder Nikon, die mit dem Skyport-System kompatibel ist. Um richtig zu funktionieren, bietet der Skyport HS Transmitter spezielle Verbindungspins für die Kommunikation mit der verbundenen Kamera.27 Gebrauchsanleitung

Es sind zwei unterschiedliche Versionen des Elinchrom-Transmitters verfügbar:

• Canon für Canon EOS-Kameras von Typ A, die mit der ETTLII / ETTL-Blitzautomatik kompatibel sind.
• Nikon für Nikon DSLR-Kameras, die mit iTTL-Blitzgeräten kompatibel sind. Spezialisierte Kommunikationsanschlüsse im Blitzschuhanschluss der Kamera ermöglichen die folgenden Funktionen des Elinchrom Skyport HS:• SYNC-Modus• HS- und ODS-Modus• Sync für zweiten Vorhang• Auto MOD• AF-LichtHinweis: Nicht alle Kameras werden für alle Funktionen unterstützt.

LISTE DER GETESTETEN KAMERAS

Die neueste Zusammenfassung der Kameramodelle und der unterstützten Funktionen befindet sich auf der Website von Elinchrom unter: http://www.elinchrom.com/support.php

MONTAGE AUF DER KAMERA

Ein einfacher Bojonettverschllussmechanismus wird genutzt, um den Transmitter sicher am Blitzschuh der Kamera zu befestigen. ANBRINGEN

1. Schalten Sie die Kamera und den EL-Skyport Transmitter aus.

2. Richten Sie den Blitzschuh des EL-Skyport Transmitters nach der Blitzschuhaufnahme der Kamera aus.

3. Vollständig in die Blitzschuhaufnahme der Kamera einschieben.4. Die Lasche am Befestigungsring nach rechts bewegen, bis er einrastet. (Siehe Abbildung 3) ENTFERNEN

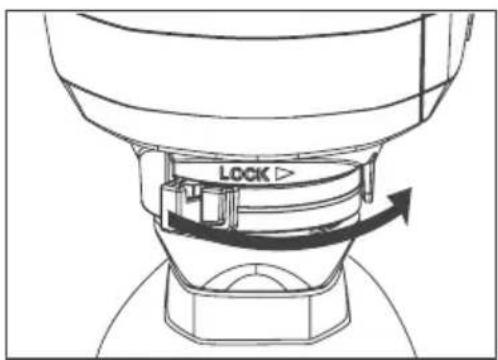

1. Ausrasten: Den Freigabeknopf drücken und die Lasche vollständig nach links bewegen.

(Siehe Abbildung 4)2. Den EL-Skyport Transmitter aus dem Blitzschuh der Kamera herausschieben. Abbildung 3 Abbildung 428 Gebrauchsanleitung

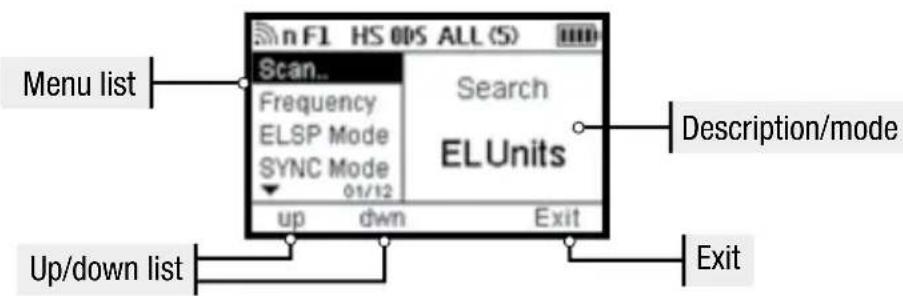

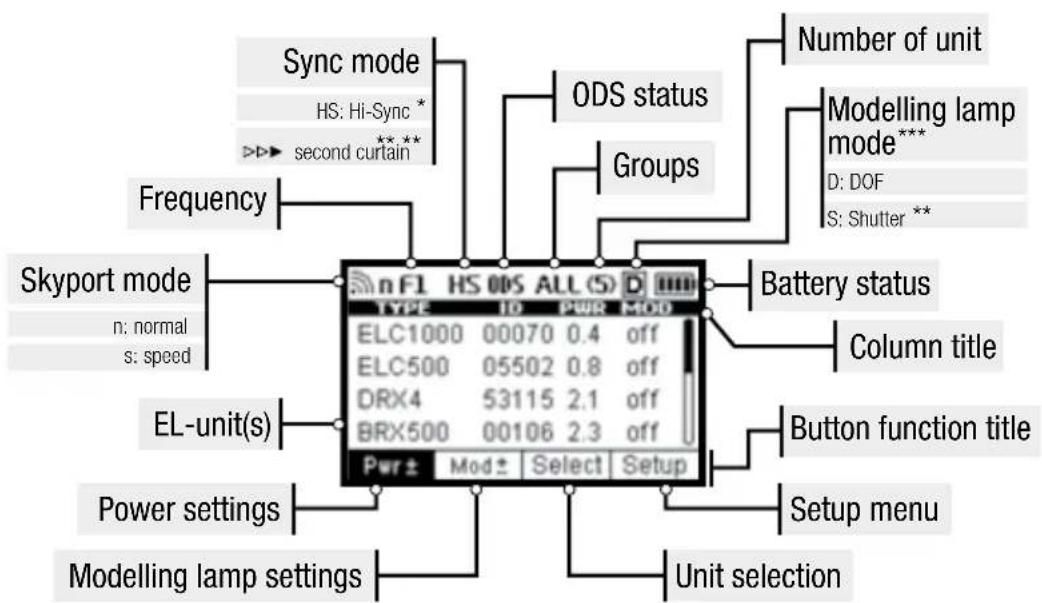

ANZEIGE Die grafische Anzeige zeigt den Status und die Einstellungen des Elinchrom-Geräts an.Die Beleuchtung der Anzeige kann ein- und ausgeschaltet werden.Im Normal Sync-Modus ist die Beleuchtung grün. Im Speed Sync-Modus ist die Beleuchtung rot. Der Kontrast der Anzeige kann im Setup-Menü angepasst werden.Die obere Leiste der Anzeige zeigt den Status des Elinchrom-Transmitters an.Die untere Leiste der Anzeige zeigt die Funktionen der vier Schnellwahltasten an.Der mittlere Bereich zeigt eine Liste der erkannten Elinchrom-Blitzgeräte an. Wenn ausgewählt, werden auch die Elemente für das Setup-Menü angezeigt. ANZEIGEFELD – DASHBOARD ANZEIGEFELD – SETUP-MENÜ Menu list Up/down list Description/mode Exit

• In Nikon-Kameras werden diese Funktionen im Menü der Kamera aktiviert. ** Nicht unterstützt durch das Nikon®*** Nicht unterstützt durch das Sony® Skyport mode EL-unit(s) Button function title Column title Battery status Groups ODS status Modelling lamp mode Unit selection Frequency Sync mode D: DOFHS: Hi-Sync Power settings Setup menu Modelling lamp settings s: speedn: normalsecond curtainS: Shutter Number of unit

*29 Gebrauchsanleitung

Die Schnellwahltasten ermöglichen die schnelle Einstellung der unten angeführten Funktionen. Fett gedruckte Funktionen bezeichnen die Funktion dieser Tasten, wenn der SETUP-Modus ausgewählt ist. SPEED BUTTON 1 (LEFT) Pwr± Änderung der Blitzleistung in 1/10 relativen Blendenstufen auf /ab mit dem Wählrad. up aufwärts scrollen im Setup-Menü, wenn SETUP ausgewählt ist. SPEED BUTTON 2 (MIDDLE LEFT) Drücken Sie diese Taste einmal oder zweimal, um zwischen den Funktonen der Einstelllampe hin- und herzuschalten.Mod die Einstelllampe mit dem Wählrad ein- / ausschalten. Mod± Änderung der Leistung der Einstelllampe in 1/10 relativen Blendenstufen auf /ab mit dem Wählrad. down abwärts scrollen im Setup-Menü, wenn SETUP ausgewählt ist. SPEED BUTTON 3 (MIDDLE RIGHT) Select zwischen den angezeigten (gefundenen) Elinchrom-Blitzgeräten hin- und herschalten.Einstellungen für Blitz und Einstelllampe können auf dem ausgewählten Blitzgerät individuell angepasst werden, wenn es mit einem Rahmen hervorgehoben ist.Nach ungefähr 5 Sekunden verschwindet der Rahmen und Anpassungen der Einstellungen betreffen alle Geräte in allen Gruppen, wenn Gruppe “ALL” ausgewählt ist. Wenn Gruppe 1 – 4 ausgewählt ist, werden nur die Blitzgeräte in dieser Gruppe geändert. Group selection Test USB Rotation ring / Dial Set Battery compartment cover On/Off Refresh Change value Lock Press for 2 secondsTo refresh manual changes made on the flash unitCommunication Transmitter HS / EL- flash unit.Press for 2 seconds Speed button 2

SPEED BUTTON 4 (RIGHT) Setup durch Drücken dieser Taste ändern sich die Funktionen der Schnellwahltasten und das SETUP- Menü wird ausgewählt. Im SETUP-Menü können die Funktionen angepasst und aktiviert werden. Exit das SETUP-Menü verlassen und auf den Standardanzeigemodus zurückschalten. ON/OFF Drücken und für mindestens 2 Sekunden halten, um den EL-Skyport Transmitter Plus HS ein- oder auszuschalten. GROUP BUTTON Drücken, um zwischen Gruppen 1 bis 4 und „ALL” zu wechseln. TEST BUTTON (MIT EL LOGO) Durch Drücken der TEST-Taste werden alle Blitze ausgelöst, wenn “ALL” ausgewählt ist, oder eine einzelne Gruppe, wenn 1 bis 4 ausgewählt ist. Bitte denken Sie daran, die Fotozellen für genaue EL-Skyport-Auslösung Ihrer Blitzgeräte zu deaktivieren. REFRESH BUTTON Drücken Sie die Aktualisieren-Taste jedes Mal, wenn Leistungseinstellungen auf einem EL-Blitzgerät vorgenommen wurden, um die Anzeige der Leistungseinstellung am Skyport HS zu aktualisieren. Wenn eine Gruppe ausgewählt ist, werden nur die Informationen für diese ausgewählte Gruppe aktualisiert. Wenn „ALL” ausgewählt ist, werden die Informationen für alle Gruppen aktualisiert. Ein Blitz, der nicht gescannt und gefunden wurde, als das Skyport HS eingeschaltet wurde, kann nicht mit der Aktualisieren-Funktion hinzugefügt werden. Wenn ein Blitz hinzugefügt wird, wählen Sie SETUP und SCAN im Setup-Menü oder schalten Sie den Transmitter aus und wieder an. Die Aktualisierung kann bis zu 4 Sekunden dauern, abhängig davon, wie viele Blitzgeräte gefunden und über den Transmitter betrieben werden. Hinweis: Um den sichersten Betrieb zwischen dem Skyport HS und EL-Blitzen zu sichern, werden die Informationen über die Blitzleistung von dem EL-Blitz nur übertragen, wenn Änderungen an der Leistung vorgenommen wurden oder die Aktualisieren-Taste gedrückt wird.

ROTATING RING / DIAL

Drehen Sie am Wählrad, um verschiedene Funktionen auszuwählen und die Leistung der EL-Blitze zu ändern. SET / CONFIRMATION BUTTON (TASTE IN DER MITTE DES WÄHLRADS) Drücken, um eine Änderung zu bestätigen, die im Setup-Menü vorgenommen wurde. Drücken, um die Beleuchtung der Anzeige einzuschalten. Drücken, um zum normalen Betrieb zurückzukehren, wenn sich das Skyport HS in den Standby-Modus versetzt hat. 2 Sekunden drücken, um alle Funktionen und Einstellungen zu sperren. Nochmals drücken, um sie wieder freizugeben.31 Gebrauchsanleitung

Die Sperr-Funktion blockiert die Funktion des Wählrads und anderer Tasten, um Falscheinstellungen zu verhindern, wenn das Skyport HS transportiert wird. SETUP MENU SCAN.. Wenn das Skyport HS eingeschaltet wird, sucht es automatisch nach Elinchrom-Blitzgeräten mit eingebauten oder separaten EL-Skyport Transceiver-Modulen. Die Scan-Funktion ist auch im Setup-Menü verfügbar. Ein erneuter Scan ist notwendig, wenn neue Blitzgeräte zum Beleuchtungssystem hinzugefügt wurden. Um EL-Blitzgeräte zu finden,

• müssen alle EL-Blitzgeräte eingeschaltet sein,

• alle Blitze müssen eingebaute oder separate EL-Skyport Transceiver-Module haben,

• der Transmitter Plus HS und das EL-Blitzgerät müssen auf denselben Frequenzkanal eingestellt sein. FREQUENCY CHANNELS Bis zu 20 EL-Skyport-Frequenzkanäle können ausgewählt werden. Hinweis:

• Nur die neuesten Elinchrom-Blitzgeräte (ELC 500 / 1000 Pro HD, ELB 400 und spätere Versionen) unterstützen bis zu 20 Frequenzkanäle.

• Alle „RX”-Blitzgeräte unterstützen bis zu 8 Kanäle und einige ältere Elinchrom-Blitzgeräte unterstützen bis zu 4 Kanäle. ELSP MODE Das Skyport HS hat zwei Betriebsarten, die unterschiedliche Blitzfunktionen bieten.

• Der Normal-Modus ist mit den allerersten Elinchrom-Blitzgeräten kompatibel, die EL-Skyport enthalten. Wenn ausgewählt, sind die Anzeigenbeleuchtung und die Status-LED grün.

• Speed-Modus Der Speed-Modus ermöglicht höhere Verschlussgeschwindigkeiten von bis zu 1/1000 s abhängig von der Kamera, die normale Blitzsynchronisation nutzt (d. h. für Kameras mit Zentralverschluss und einige spiegellose). Um Verschlussgeschwindigkeiten von bis zu 1/8000 s zu nutzen, muss der HS-Modus bei Benutzung im Normal- als auch im Speed-Modus aktiviert sein. Die Anzeigenbeleuchtung und die Status-LED sind rot, wenn der Speed-Modus aktiv ist. Hinweis:

• Der größte Arbeitsabstand ist im Normal-Modus verfügbar. Der Speed-Modus reduziert den Arbeitsabstand um 50 %. Die Skyport Transceiver in allen abgesetzten Blitzen müssen die Fähigkeit des EL-Skyport-Modus haben, den Speed-Modus zu nutzen. SYNC MODE Den Synchronisations-Modus auswählen:

• Standard-Modus Im Standard-Modus arbeiten die meisten Kameras mit Verschlussgeschwindigkeiten bis zu 1/200 - 1/250 s.

• HS Hi-Sync-Modus* Im HS-Modus kann die Verschlussgeschwindigkeit bis zu 1/8000 s betragen abhängig von der Kamera und dem Blitzgerät. Der HS-Modus erfordert für beste Ergebnisse Blitzgeräte oder Blitzköpfe mit langer Blitzdauer. Köpfe oder Blitzgeräte, die mit A-Blitzröhren (Action) ausgerüstet sind, werden nicht empfohlen.

• Zweiter-Vorhang-Modus* Der Zweiter-Vorhang-Modus gibt die Möglichkeit, den Blitz genau vor dem Schließen des Verschlusses auszulösen, um Bewegungseffekte zu erzielen.

• Bei Nikon-Kameras werden diese Funktionen im Kamera-Menu aktiviert.32 Gebrauchsanleitung

ODS SETUP Der Over-Drive-Sync (ODS) kann die Gesamtbelichtung verbessern, wenn der HS-Sync-Modus aktiv ist. ODS beruht auf Blitzgeräten mit langer Dauer des Blitzes, daher hängen die Ergebnisse von der Dauer der Blitze der genutzten Geräte ab (die sich auch bei unterschiedlicher Leistung ändert), sowie der benutzten Kamera. Mit Vollbildkameras mit großen Sensoren und langsamen Verschlüssen ist es leider am schwierigsten, gute Ergebnisse zu erzielen, aber mit Geräten mit einer Dauer des Blitzes, die lang genug ist, können immer noch saubere Bilder mit bis zu 1/8000 s erreicht werden. Wenn ODS genutzt wird, können sie zusätzlich bis zu 2 Blenden mehr Licht gewinnen, wichtig, wenn Sonnenlicht überwunden werden muss. Das ODS-Setup bietet Anpassungen von 0,1 bis 5,0 ms oder es kann ausgeschaltet werden. Der ODS-Wert variiert abhängig von der Kamera und dem Blitzgerät, die verwendet werden, und muss manuell eingestellt werden. Hinweis:

• Over-Drive-Sync (ODS) kann nur genutzt werden, wenn der SYNC-Modus auf HS eingestellt ist.

• Wenn ODS angepasst wird, kann die Position der Blitzabschaltung (dunkler Rand oben oder unten auf dem Bild) innerhalb des Rahmens bewegt werden. Wenn es ausgeschaltet ist, wird der Blitzauslösepunkt automatisch ausgewählt, wenn der HS-Modus besteht. AUTO MOD

• Off Das Einstelllicht der Elinchrom-Blitzgeräte ändert sich nicht.

• Shutter** Drücken der Auslösertaste der Kamera, um zu focussieren, bewirkt, dass die Einstelllampe des EL- Blitzgeräts sich für einige Sekunden einschaltet als Hilfe beim Fokussieren bei schwachem Licht. (Von Nikon nicht unterstützt)

• DOF Die Elinchrom-Blitzgeräte schalten ihre Einstelllampen so lange an, wie die Taste DOF (Tiefenschärfe, Depth of field) an der Kamera gedrückt gehalten wird. AF-LICHT Aktiviert das Auto-Focus-Unterstützungslicht des Skyport HS, wenn die Auslösetaste zur Fokussierung halb gedrückt wird (überprüfen Sie auch die Kameraeinstellungen). KEY CLICK Wenn aktiviert, wird das Drücken jeder Steuerungstaste durch einen Piepton angezeigt. SLEEP Wenn es für eine gewisse Zeit nicht benutzt wird, schaltet das Skyport HS in den Ruhezustand, um Batterieenergie zu sparen. Stellen Sie die Zeit bis zum Ruhezustand auf 1 bis 60 Minuten ein oder schalten Sie dies aus. AUTO OFF Das Skyport HS schaltet sich automatisch aus, wenn es für eine bestimmte Zeit nicht bedient wurde. Stellen Sie die Zeit bis zur Auto-Abschaltung von 1 bis 60 Minuten ein oder schalten Sie diese aus. Wenn Ruhen und Auto-Abschaltung beide aktiv sind, schaltet sich der Transmitter Plus HS nach der vom Benutzer eingestellten Zeit bis zum Ruhen aus. CONTRAST Der Kontrast der Anzeige kann von 80 bis 120 % eingestellt werden. BACKLIGHT Die Beleuchtung der Anzeige des Geräts kann ein- oder ausgeschaltet werden.

• Bei Nikon-Kameras können diese Funktionen im Kamera-Menü aktiviert werden. ** Nicht unterstützt von Nikon.33 Gebrauchsanleitung

AUF WERKSEINSTELLUNGEN ZURÜCKSETZEN

Durch Drücken und Halten der linken und rechten Schnellwahltasten, während das Skyport HS eingeschaltet ist (ungefähr 2 Sekunden), wird das Skyport HS auf die Werkseinstellungen zurückgesetzt. Alle Einstellungen durch den Benutzer außer dem Kontrast der Anzeige werden zurückgesetzt. FIRMWARE-UPDATE Um einen Update der Firmware des Transmitter Plus HS vorzunehmen, wird der Elinchrom Transmitter HS Updater benötigt. Dieser ist auf der Website von Elinchrom erhältlich. FEHLERBESEITIGUNG Durch Drücken und Halten der linken und rechten Schnellwahltasten, während das Skyport HS eingeschaltet ist (ungefähr 2 Sekunden), wird das Skyport HS auf die Werkseinstellungen zurückgesetzt. Alle Einstellungen durch den Benutzer außer dem Kontrast der Anzeige werden zurückgesetzt. WELCHES PROBLEM HABEN SIE? BITTE PRÜFEN SIE FOLGENDE PUNKTE: DAS GERÄT LÄSST SICH NICHT EINSCHALTEN

• Prüfen Sie die Polarität der Batterie und ersetzen Sie beide entladenen Batterien.

BLITZGERÄT KANN NICHT AUSGELÖST

• Transmitter und Empfänger müssen dieselben Einstellungen für den Frequenzkanal haben.

• ELSP-MODUS: Transmitter und Empfänger müssen dieselben Einstellungen für den Synchronisationsmodus haben: Normal- oder Speed Sync-Modus.

• Überprüfen Sie, dass der EL-Skyport- Empfänger in allen EL-Blitzen mit eingebauten Empfängern eingeschaltet ist.

• Überprüfen Sie, dass die Version des Transmitters Ihrer Canon- oder Nikon-Kamera entspricht. EINIGE BLITZE WERDEN NICHT AUSGELÖST,

WENN DER GROUP-MODUS AUSGEWÄHLT IST

• Überprüfen Sie die Group-Einstellungen des EL-Blitzgeräts.

• Verringern Sie den Abstand zu jedem Gerät, das nicht reagiert.

• Transmitter und Empfänger müssen dieselben Einstellungen für den Synchronisationsmodus haben: Normal- oder Speed Sync-Modus sowie dieselben Einstellungen für den Frequenzkanal.34 Gebrauchsanleitung

KAMERA LÖST DIE BLITZGERÄTE NICHT AUS

• Überprüfen Sie die Montage auf dem Blitzschuh.

• Überprüfen Sie die Kameraeinstellungen (schalten Sie die Kommunikation mit dem Blitzschuh ein).

• Überprüfen Sie, dass die Version des Transmitters Ihrer Canon- oder Nikon-Kamera entspricht.

• Überprüfen Sie die Liste der kompatiblen Kameras.

• Geräte, die mit einem separaten Transceiver RX ausgerüstet sind, sind bei ihren ferngesteuerten Funktionen eingeschränkt. Diese Geräte können aber durch den EL-Skyport Transmitter Plus HS ausgelöst und gesteuert werden (aber ohne visuelle Rückmeldung). BEGRENZTER ENTFERNUNGSBEREICH:

• Stellen Sie die Geräte anders auf.

• Vergrößern Sie den Abstand zu Wänden und Decken..

• ELSP-Modus: Im Speed Sync-Modus wird der Abstandsbereich um ca. 50 % verringert, schalten Sie auf den normalen Sync-Modus zurück.

• Im Freien kann der Abstandsbereich durch Feuchtigkeit, Störungen, Hindernisse usw. verringert werden.

STÖRUNGEN DURCH ANDERE 2,4 GHZ-

NETZWERKE, UNZUVERLÄSSIGE AUSLÖSUNG:

• Versuchen Sie es mit einem anderen Frequenzkanal für Transmitter und Empfänger der EL-Geräte.

• Verringern Sie den Abstand zwischen dem Blitzgerät und dem Transmitter. HS MODUS; SYNC BIS ZU 1/8000 S:

• Elinchrom Action- (früher A-) Köpfe sind nicht für den HS-Modus optimiert. Um die bessere Leistung zu erhalten, benutzen Sie bitte Blitzgeräte mit Pro-Blitzröhren (früher Standard oder S) oder benutzen Sie idealerweise spezielle HS-Köpfe.

• ODS-Feineinstellung hilft dabei, die HS- Leistung zu optimieren.

• Wenn es sichtbare Streifen gibt, verringern Sie die Verschlussgeschwindigkeit an Ihrer Kamera oder stellen Sie ODS ein und passen es an, um Streifen zu minimieren oder zu vermeiden.

• Die HS-Funktion arbeitet nur mit Canon- oder Nikon-Kameras und dem entsprechenden Transmitter zusammen.35 Gebrauchsanleitung

FREQUENZKANÄLE FÜR EL-SKYPORT SPEED-EMPFÄNGER Dies ist für dieses Produkt nicht relevant, könnte aber hilfreich sein bei der Frequenzeinstellung an älteren EL- Skyport-Geräten.

DIE GEBRAUCHSANLEITUNG FÜR DEN EL-SKYPORT

TRANSMITTER PLUS HS HERUNTERLADEN

Erhalten Sie die vollständige Gebrauchsanleitung über diesen Link: http://bc.gs/elspths

KONFORMITÄTSERKLÄRUNG HERUNTERLADEN

Sie finden Ihre Konformitätserklärung für EU sowie USA und Kanada hier: http://bc.gs/ec

FIRMWARE-UPDATE ÜBER USB-ANSCHLUSS

Bitte laden Sie unsere neueste Firmware herunter und folgen Sie den Anweisungen: http://bc.gs/fw SCANNEN DER EL-GERÄTE:

• Schalten Sie alle aktivierten EL-Geräte ein, dann schalten Sie den EL-Skyport Transmitter Plus HS ein oder gehen Sie zu Einstellungen und wiederholen das Scannen.

• Einstellungen für Frequenz, Group- und ELSP-Modus müssen mit dem Transmitter übereinstimmen.

• Stellen Sie sicher, dass alle im EL-Skyport Transmitter Plus HS aktivierten Geräte mit der neuesten Firmware arbeiten.36 Mode d’utilisation
