Produkttyp	Gewerbeklimaanlage
Marke	Panasonic
Modell	S36PT2E5
Einheiten	Innen- und Außeneinheit
Kältemittel	R410A
Treibhauspotenzial (GWP)	1975
Innenraumtemperaturbereich (Kühlen)	14 °C bis 25 °C (TBH) / 18 °C bis 32 °C (TBS)
Außentemperaturbereich (Kühlen)	-15 °C bis 46 °C (TBS)
Innenraumtemperaturbereich (Heizen)	16 °C bis 30 °C (TBS)
Außentemperaturbereich (Heizen)	-20 °C bis 24 °C (TBS)
Betriebsmodi	Kühlen, Heizen, Entfeuchten (DRY), Lüften (FAN)
Luftstromrichtung	Vertikal und horizontal einstellbar (je nach Modell)
Fernbedienung	Mit Timer und LCD-Anzeige
Abtaufunktion	Automatisch im Heizmodus
Automatische Abschaltung nach Stromausfall	Startet automatisch mit den vorherigen Einstellungen neu
Reinigung des Luftfilters	Regelmäßig empfohlen
Wartung der Außeneinheit	Von einem Fachmann durchführen lassen
Sicherheit	Erdung erforderlich, eigener Schutzschalter, vor Reinigung ausschalten
Brandmelder	Mindestens 1,5 m vom Gerät entfernt anbringen

Häufig gestellte Fragen - S36PT2E5 PANASONIC

Wie stelle ich die Luftstromrichtung ein?

Verwenden Sie die Fernbedienung, um die vertikale Klappe einzustellen. Bei den Modellen U1 und T2 können Sie die horizontale Richtung auch manuell einstellen. Bewegen Sie die Klappe niemals von Hand.

Was tun, wenn die Klimaanlage nicht ausreichend kühlt?

Überprüfen Sie, ob Luftein- und -auslass nicht blockiert sind, ob der Luftfilter sauber ist, ob Fenster und Türen geschlossen sind und ob die Temperatur richtig eingestellt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie reinige ich den Luftfilter?

Schalten Sie die Klimaanlage aus und trennen Sie sie vom Stromnetz. Entfernen Sie den Filter, waschen Sie ihn mit lauwarmem Wasser (ohne Lösungsmittel), trocknen Sie ihn vollständig und setzen Sie ihn wieder ein.

Welches Kältemittel verwendet dieses Gerät?

Das Modell S36PT2E5 verwendet das Kältemittel R410A mit einem Treibhauspotenzial (GWP) von 1975. Lassen Sie das Gas nicht in die Atmosphäre entweichen.

Kann ich ein Verlängerungskabel verwenden?

Nein, verwenden Sie niemals ein Verlängerungskabel oder ein nicht spezifiziertes Kabel, um Überhitzung oder Brandgefahr zu vermeiden. Schließen Sie das Gerät an eine eigene Steckdose mit Schutzschalter an.

Warum gibt es ein Geräusch wie fließendes Wasser?

Dieses Geräusch ist normal und wird durch die Zirkulation des Kältemittels oder den Abfluss von Kondenswasser verursacht. Es kann während oder nach dem Betrieb zu hören sein.

Was tun bei Stromausfall?

Die Klimaanlage startet nach einem Stromausfall automatisch mit den vorherigen Einstellungen neu. Wenn der Schutzschalter ausgelöst hat, konsultieren Sie einen Fachmann, ohne ihn zurückzusetzen.

Wie kann ich mit dieser Klimaanlage Energie sparen?

Halten Sie die Filter sauber, schließen Sie Fenster und Türen, verwenden Sie Vorhänge, um direkte Sonneneinstrahlung zu blockieren, und blockieren Sie nicht die Luftein- und -auslässe.

Muss die Außeneinheit an einem bestimmten Ort installiert werden?

Vermeiden Sie Orte, die Rauch, brennbaren Gasen, extremen Temperaturen oder Meerwasser ausgesetzt sind. Stellen Sie sicher, dass die Installation von einem qualifizierten Techniker durchgeführt wird.

Kann ich die Klimaanlage selbst reparieren?

Nein, versuchen Sie niemals, das Gerät selbst zu reparieren. Bei einer Fehlfunktion schalten Sie das Gerät aus, trennen Sie es vom Stromnetz und wenden Sie sich an einen autorisierten Händler oder den Kundendienst.

BEDIENUNGSANLEITUNG S36PT2E5 PANASONIC

DEUTSCH 26~33 Bevor Sie das Gerät in Betriebnehmen, lessen Sieitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie fur die künftige Verwendung auf.

Vielen Dank für den Kauf theses Panasonic-Produkts.

Bei diesen Produkt handelt es sich im ein handelsübliches Klimaanlagen-Innengerät. Installationsanweisungen liegen bei.

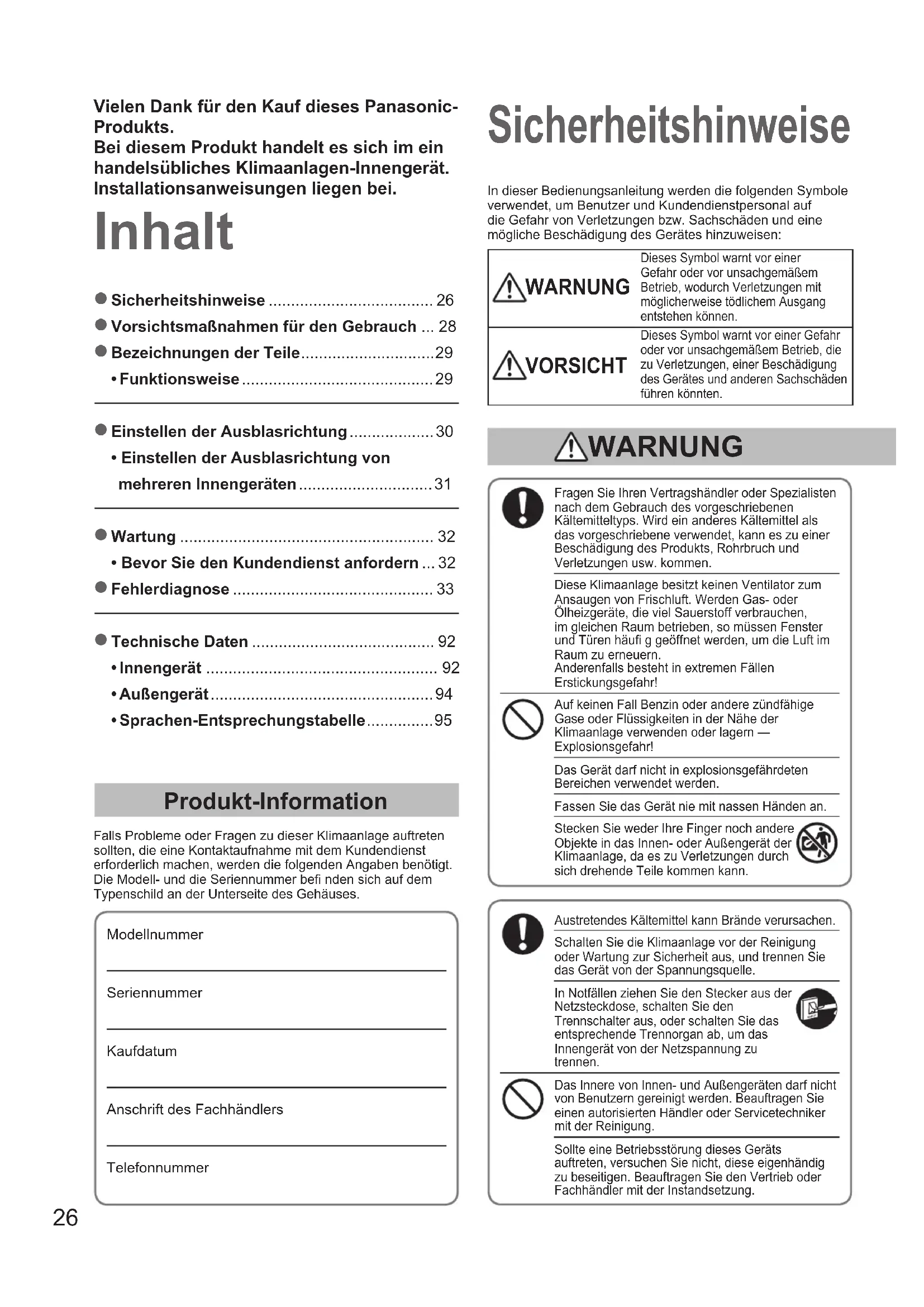

Inhalt

Sicherheitschinweise 26
Vorsichtsmaßnahmen für den Gebrauch ... 28
Bezeichnungen der Teile 29
Funktionsweise 29

Einstellen der Ausblasrichtung 30

• Einstellen der Ausblasrichtung von mehreren Innengeräten 31

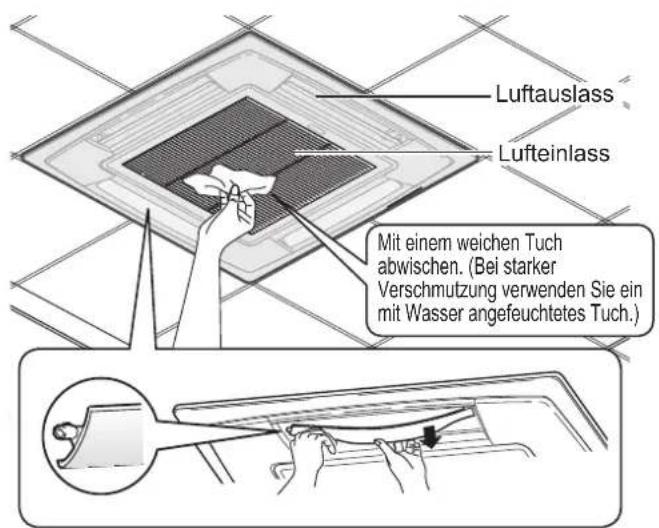

Wartung 32
- Bevor Sie den Kundendienst anfordern ... 32
Fehlerdiagnose 33

• Technische Daten 92

Innengerat 92
- Außererat 94
- Sprachen-Entsprechungstabelle 95

Produkt-Information

Falls Probleme oder Fragen zu dieser Klimaanlage auftreten sollenen, die eine Kontaktaufnahme mit dem Kundendienst erforderlich machen, werden die folgenden Angaben besteht. Die Modell- und die Seriennummer befinden sich auf dem Typenschild an der Unterseite des Gehäuses.

Modellnummer

Seriennummer

Kaufdatum

Anschrift des Fachhandlers

Telefonnummer

Sicherheitshinweise

In dieser Bedienungsanleitung werden die folgenden Symbole verwendet, um Benutzer und Kundendienstpersonal auf die Gefahr von Verletzungen bzw. Sachschäden und eine mögliche Beschädigung des Gerätes hinzuweisen:

WARNING

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, wodurch Verletzungen mit möglicherweise tõdlichem Ausgang entstehen können.

VORSICHT

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, die zu Verletzungen, einer Beschädigung des Gerätes und anderen Sachschäden führen können.

!WARNUNG

Fragen Sie ihren Vertragshandler oder Spezialisten nach dem Gebrauch des vorgeschreibenben Kältemitteltyp. Wird ein anderes Kältemittel als das vorgeschriebene verwendet, kann es zu einer Beschädigung des Produkts, Rohrbruch und Verletzungen usw. kommt.

These Klimaanlage besitzt keinen Ventilator zum Ansaugen von Frischluft. Werden Gas- oder Ölheizgeräte, die viel Sauerstoff verbrauchen, im gleichen Raum betrieben, so müssen Fenster und Türen halten geöffnet werden, um die Luft im Raum zu erneuern. Anderenfalls besteht in extremen Fällen Erstickungsgefahr!

Auf keinen Fall Benzin oder andere zündfähige Gase oder Flüssigkeiten in der Höhe der Klimaanlage verwenden oder lagern — Explosionsgefahr!

Das Gerätarf nicht in explosionsgeführdeten Bereichen verwendet werden.

Fassen Sie das Gerät nie mit nassen Händen an.

Steen Sie weder ihre Finger noch andere Objekte in das Innen- oder Außergerät der Klimaanlage, da es zu Verletzungen durch sich drehende Teile kommt kann.

Austretendes Kältemittel kann Brände verursachen.

Schalten Sie die Klimaanlage vor der Reinigung oder Wartung zur Sicherheit aus, und trennen Sie das Gerät von der Spannungssquelle.

In Notfallen ziehen Sie den Stecker aus der Netzsteckdose, schalten Sie den Trennschalter aus, oder schalten Sie das entsprechende Trennorgan ab, um das Innengerat von der Netzspannung zu trennen.

Das Innere von Innen- und Außergeräten darft nicht von Benutzern gereinigt werden. Beauftragen Sie einen autorisierten Handler oder Servicetechniker mit der Reinigung.

Sollte eine Betriebsstörung these Geräts auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit der Instandsetzung.

Untersagte Handlungen zu

endePunkte

Vor Inbetriebnahme dieser Klimaanlage sollen den Sie die Bedienungsanleitung aufmerksam durchlesen. Falls Sie danach immer noch irgendwelche Schwierigkeiten oder Fragen haben sollenen, wenden Sie sichitte an ihren Fachhändler.
- These Klimaanlage ist so konstruiert, dass sie für ein angenehmes Raumklima sorgt. Verwenden Sie sie nur für den beabsichtigten Zweck gemäß der Beschreibung in dieser Bedienungsanleitung.

Für den Anschluss jedes Geräts muss eine Steckdose vorhanden sein; innerhalb des ausschließlich für das Gerät verwendeten Stromversorgungskreises muss ein Unterbrecher, ein Schutzschalter und ein Lecktrennschalter für Überstrom vorhanden sein.

Jedes Gerät muss zur Stromversorgung an einen eigenen Netzanschluss angeschlossen werden. Außen dem muss ein Trennschalter mit Trennabstand an allen Kontakten nach den vor Ort geltenden Verdrahtungsvorschriften in die Festverdrahtung eingebaut werden.

Zum Schutz vor Gefahren durch Mängel in der Isolierung muss das Gerä geerdet werden.

Verwenden Sie keine veränderten Kabel,keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezifi kation,um ein Uberhiten und einen Brand zu vermeiden.

Im Fall einer Funktionstörung oder einer
Fehlfunktion ist das Produkt auszuschalten und der
Netzstecker zuziehen bzw. der Sicherungsautomat
zu öffnen.
(Gefahr von Rauchbildung/Feuer/Stromschlag)
Beispiele für Funktionstörungen bzw.
Fehlfunktionen

• Der Fehlerstrom-Schutzschalter lost haulig aus.
• Das Gerät startet manchmal nicht, wenn Sie es einschalten.
  Die Stromversorgung wird manchmal unterbrochen, wenn Sie das Kabel bewegen.
• Brandgeruch oder ungewöhnliche Gerausche während des Betriebs.
• Das Gehäuse ist verformt oder ungewöhnlich geß.
• Wasser tropf t aus dem Innengerat.
• Das Netzkabel bzw. der Netzstecker wird ungewohnlich warm.
  Die Ventilatordrehzahl wird nicht geregelt.
• Das Gerat bleibt sofort stehen, wenn es eingeschaltet wird.
• Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschalte wird.

Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an ihren Fachhändler.

VORSICHT

Das Gerät kann sowohl von Experten und geschulten Anwendern, in Geschäften, in der Leichtindustrie und Landwirtschaft, als auch von Endverbrauchern eingesetzt werden.

Das Gerätarf nicht von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten verwendet werden und auch nicht von Personen (oder Kindern), die unzureichende Erfahrungen bzw. Kenntnisse im Umgang mit thisem Gerät haben - es sei dann die Bedienung erfolgt unter Aufsicht oder Anweisung einer Person, die für deren Sicherheit verantwortlich ist. Kinder sind entsprechend zu beaufsichtigen, so dass sie nicht mit dem Gerät speiten.

Feuermelder und Luftauslass müssen mindestens 1,5 m vom Gerat entftern sein.

Achten Sie stets darauf, den Raum nicht zu stark zu kühlen oder zu heizen, wenn Kleinkinder oder Kranke anwesend sind.

Schalten Sie die Klimaanlage nicht mit Hilfe des Netztrennschalters ein und aus. Verwenden Sie dazu grundsätzlich die Betriebstaste (ON/OFF).

Stecken Sie keine Gegenstände in den Luftauslass des Außergerats. Dies ist gefährlich, weil der Ventilator mit hoher Drehzahl rotiert.

Berühren Sie nicht den Luftinlass oder die scharfen Aluminium-Kuhlrippen am Außererat. Es besteht Verletzungsgefahr.

Setzen oder stellen Sie sich nicht auf das Gerät. Es besteht Sturzgefahr.

Deutsch

Kleben Sie keine Objekte auf das VENTILATORGEHAUSE. Es besteht die Gefahr von Verletzungen und Geräteschäden.

HINWEIS

• Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf.
• Bei der englishen Textfassung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Wichtige Informationen zum verwendeten Kaltemittel

Dieses Produkt enthalt vom Kyoto-Protokoll erfasste fluorierte Treibhausgase. Diese Gase dürfen nicht in die Atmosphäre gelangen.

Kältemitteltyp: R410A

GWP-Wert(1): 1975

(1)GWP = Treibhauspotenzial

Die europäische oder örtliche Gesetzgebung erfordert möglicherweise eine regelmäßige Kontrolle auf Kältemittellecks. Wenden Sie sich für weitergehende Informationen an ihren Fachhandler.

Vorsichtsmaßnahmen für den Gebrauch

Installation

• Dieses Klimagerät muss von einem quali zierten Montagetechniker gemäß der beigeufigsten Montageanleitung fachgerecht installiert werden.
• Vor der Installation nachprüfen, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

WARNING

Die nachstehenden Installationsorte sind zu vermeiden.

• Orte mit Rauchentwicklung und brennbarem Gas.
  Auch Orte mit extrem hohen Temperaturen wie Treibhäuser.
• Orte, an denen hohe Wärme erzeugende Einrichtungen aufgestellt sind.

Achtung:

Das Außereratarf nicht an einem Ort installiert werden, wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Naine von Heilquellen, ausgesetzt ist. (Zum Schutz des Klimagerats vor starker Korrosion)

Verdraughtung

Die gesamte Verdraughtung muss in Übereinstimmung mit den örtlichen Vorschriften erfolgen. (Einzelheiten erfahren Sie von Ihr dem Fachhändler oder einem qualifi zierten Elektriker.)
- Alle Geräte müssen entweder über eine Erdleitung oder über die Netzzuleitung fachgerecht geerdet werden.
Die Verdrahtung muss von einem qualifi zierten Elektriker vorgenommen werden.

Betriebsvorbereitung

Schalten Sie die Stromversorgung 5 Stunden vor Betriebsbeginn ein.

(Zum Aufwärmen)

• Lassen Sie die Stromversorgung während des andauernden Gebrauchs eingeschaltet.

ZUR BEACHTUNG

Wenn das Innengerät längerere Zeit nicht verwendet wird,ziehen Sie den Stecker aus der Netzsteckdose, schalten Sie den Trennschalter aus, oder schalten Sie das entsprechende Trennorgan ab, um das Innengerät von der Netzspannung zu trennen.

Betriebsbedingungen

Verwenden Sie theses Klimagerät nur in den nachstehenden Temperaturbereichen.

Innentemperaturbereich:

Kuhlbetrieb 14^ 25^ (^FK) / 18^ 32^ (^TK)

Heizbetrieb 16^ 30^ (^*TK)

■Außentemperaturbereich:

Kuhlbetrieb -15°C ~ 46°C (*TK)

1 -10°C ~ 43°C (TK)

Heizbetrieb -20^ 18^ (^FK) / -20^ 24^ (^TK)

1 -15°C ~ 18°C (FK) / -15°C ~ 24°C (*TK)

*TK: Trockenkugeltemperatur

*FK: Feuchtkugeltemperatur

*1 Bei Anschluss des U-60PEY1E5, U-71PEY1E5,

U-100PEY1E5, U-100PEY1E8, U-125PEY1E5.

U-125PEY1E8, U-140PEY1E8

Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden dürfen.

Bitte bringen Sie alte Produkte und verbrauchte Batterien zur korrekten Behandlung für

Aufarbeitung und Recycling in Übereinstimmung mit der Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu den zuständigen Sammelstellen.

Durch die vorschrifsmäßige Entsorgung dieser Produkte und Batterienlagen Sie zum Schutz wertvoller Ressourcen und zur Vermeidung potenziell negativer Auswirkungen auf die menschliche Gesundheit und die Umwelt bei, die anderenfalls durch eine unsachgemäße Abfallbehandlung entstehen können.

Für weitere Informationen zu Sammlung und Recycling von alten Produkten und Batterien wenden Sie sichitte an ihre

Gemeinde- oder Stadtverwaltung, das ortliche Entsorgungsunternehmen oder die Verkaufsstelle, bei der die Gegenstände erworben wurden.

Eine nicht vorschrittsmäßige Entsorgung solcher Abfälle kann je nach Landesgesetzgebung strafbar sein.

An komerzelle Benutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sichitte an ihren Handler oder Lieferanten. Dort erhalten Sie weitere Informationen.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole sind nur in der Europäischen Union gültig. Wenn Sie diese Gegenstände entsorgen möchten, wenden Sie sich an die örtliche Behörde oder an ihren Handler und Fragen Sie nach der korrekten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (unter mit zwei Kennbuchstaben als Beispiel):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In dieser Fall erfüllt es die Anforderungen der für die betreffende Chemikalie erlassenen Richtlinie.

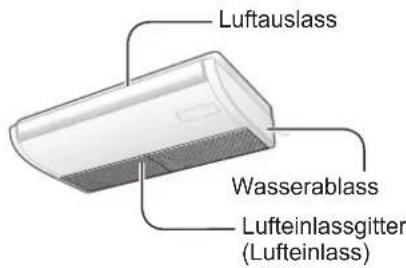

Bezeichnungen der Teile

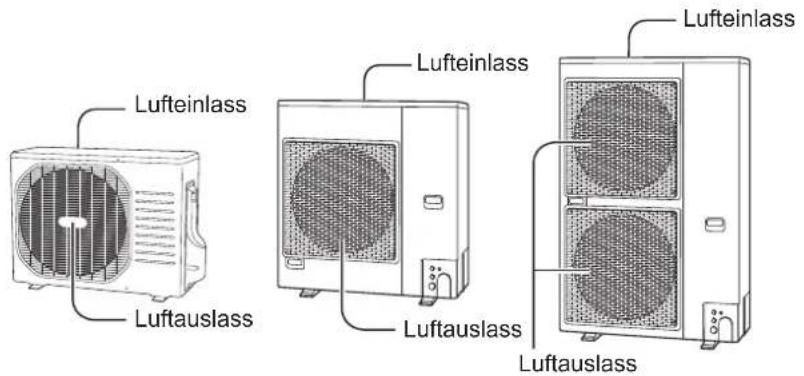

INNENGERAT AUBENGERAT

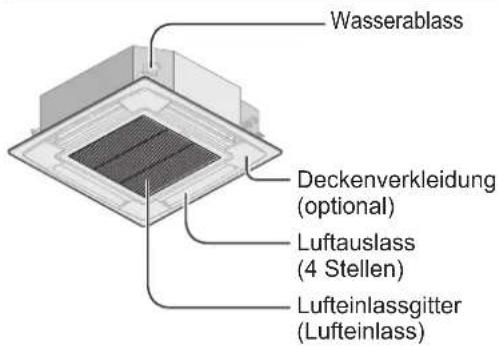

Typ U1 (4-Weg-Kassette)
Typ T2 (Deckemontage)

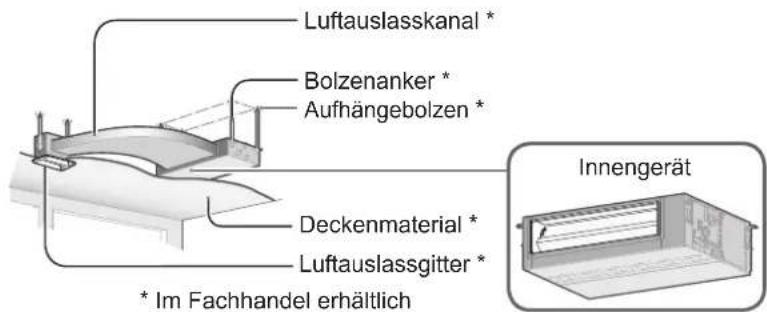

Typ F1 (Kanalgerät, fl ache Bauform)

PE1 (Typ 50)

PEY1 (Typ 60, 71)

PE1 (Typ 60, 71)

PEY1(Typ 100,125)

PE1(Typ 100, 125, 140)

PEY1 (Typ 140)

Optional

Infrarot-Fernbedienung

Für alle Innengerate

Kabel-Fernbedienung mit Timer

Für alle Innengerate

Lesen Sie die mit der Fernbedienung gefelfte Bedienungsanleitung.

Funktionsweise

Heizleistung

Da diese Klimaanlage zum Heizen Außenluft nutzt, nimmt ihre Heizleistung bei fallender Außentemperatur ab.

(Aufgrund des Wärmepumpensystems) Verwenden Sie in thisem Fall ein anderes Heizgerät.

Abtauen

These Anlage schaltet in gewissen Fällen auf Abtaubetrieb, um eine Vereisung des Außererats zu beseitigen.

① Der Abtauvorgang startet: Das Gebleiase des Innengerats kommt zum Stillstand (oder lauft extrem langsam).

" (STANDBY) erscheint.

② Der Heizbetrieb wird eine Minute später niederaufgenommen: Das Geblase des Innengerats steht still (oder lauft extrem langsam), bis der Wärmetauscher des Innengerats sich ausreichend erwartt hat.

(STANDBY) wird gezeigt.

③ Der Abtauvorgang ist beendet: Das Geblase des Innengerats lauft wieder an.

_n品^a (STANDBY)verschwindet.

Entfeuchtungsbetrieb

Sobald die Raumtemperatur den eingestellen Wert erreicht hat, wird das Außererat automatisch wiederholt ein- und ausgeschaltet.
Beim Ausschalten des Außererats stoppt auch das Gebläse des Innengerats. (Damit die Luftfeuchtigkeit im Rau nicht wieder steigt.)
- Wenn die Raumtemperatur sich an die gewählte Einstellung annahert, wird die Geblasedrehzahl automatisch auf „Luftchauch" (leichter Wind).
Der Entfeuchtungsbetrieb ist nicht möglich, wenn die Außentemperatur 15^ oder weniger beträgt.

■ Bei einem Stromausfall während des Betriebs des Geräts

Wenn das Gerät nach einem kurzen Stromausfall den Betrieb wiederaufnimmt, werden wieder dieselben Einstellungen vorgegeben, die vorlagen, als der Strom unterbrochen wurde.

Deutsch

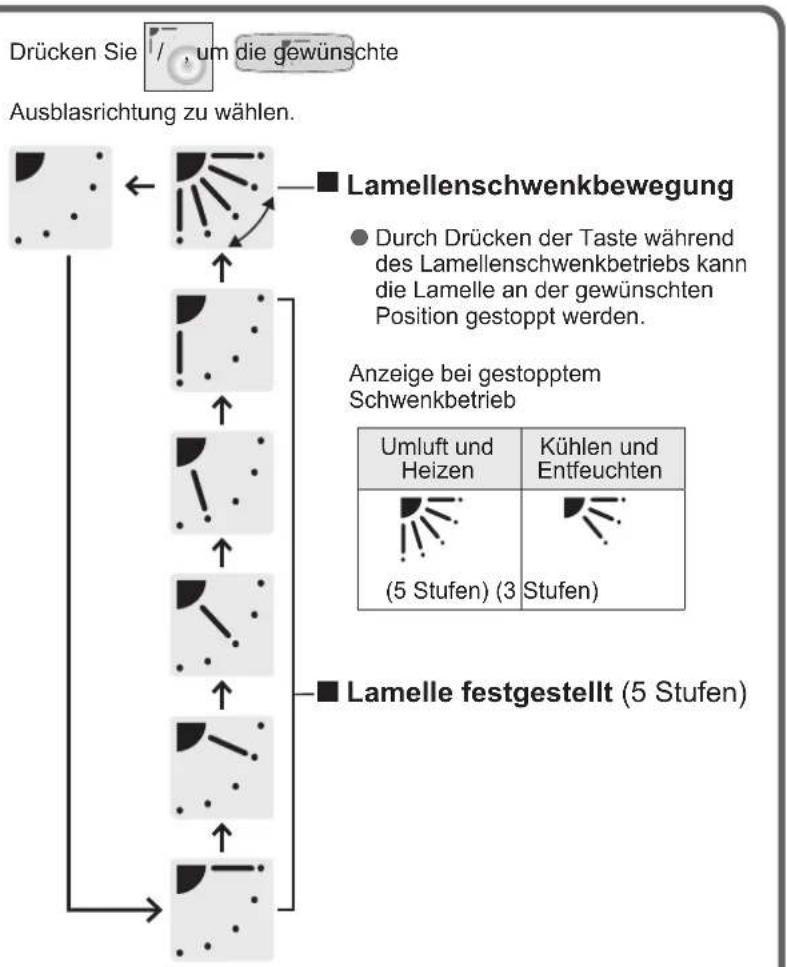

Einstellen der Ausblasrichtung

Einstellen der Auf- und Abwärtsbewegung der Ausblasrichtung (nur Typen U1 und T2)

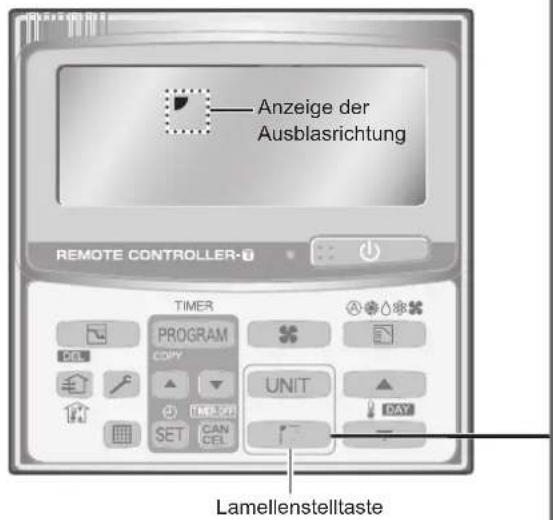

■Verwendend der Kabel-Fernbedienung mit Timer

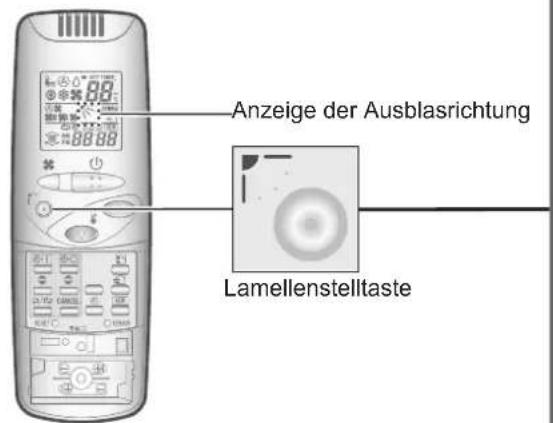

■Verwenden der Infrarot-Fernbedienung

Empfohlene vertikale Luftstromrichtung

• Stellen Sie die Lamelle für Heizbetrieb auf die andere Position. (In der oberen Einstellung erreicht die warme Luft den Boden unter Umständen nicht.)
• Stellen Sie die Lamelle für Kühlbetrieb auf die obere Position. (In der unteren Einstellung kann Kondensat auf den Boden tropfen.)

Typ U1, T2

HEAT COOL	/ DRY FAN
Empfohlen	Empfohlen	Fest in dieser Position

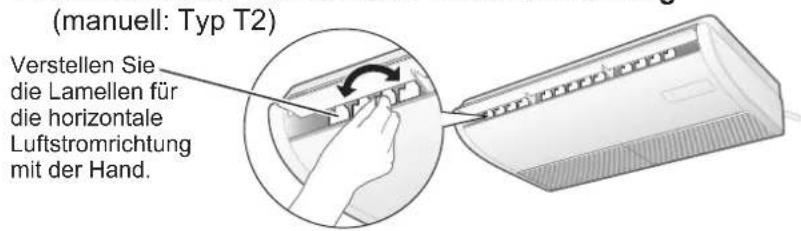

■ Einstellen der horizontalen Luftstromrichtung

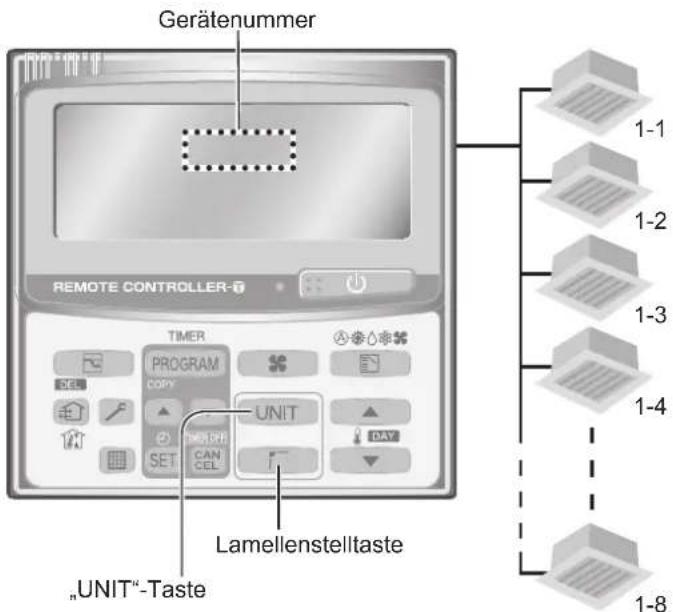

Einstellen der Ausblasrichtung von mehreren Innengeräten (nur Kabel-Fernbedienung mit Timer)

Wenn mehrere Innengeräte mit 1 Fernbedienung gesteuet werden, kann die Ausblasrichtung individuell fur einzelle Innengeräte oder gleichzeitig fur alle Innengeräte eingestellt werden.

Es konnen maximal 8 Innengerate angeschlossen werden.

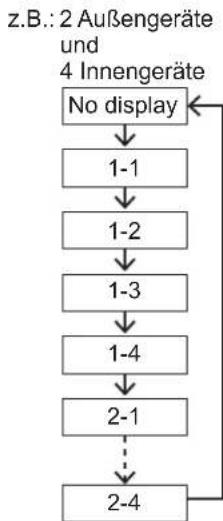

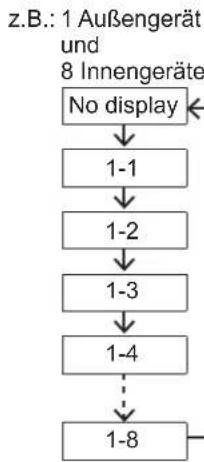

■Individuelle Einstellung der Ausblasrichtung einzelner Innengeräte

1 Drucken Sie um Unit

Gerätenummer für die Einstellung zu wahren.

2 Drucken Sie um die gewünschte

Ausblasrichtung zu wahlen.

Gleichzeitige Einstellung der Ausblasrichtung aller Innengeräte

1 Drucken Sie, um UNIT No display

zu wahlen.

2 Drucken Sie um die gewünschte

Ausblasrichtung zu wahlen.

Achtung:

• Versuchen Sie nie, die Lamelle für die vertikale Ausblasrichtung, die mit der Fernbedienung verstellt wird, mit der Hand zu bewegen.

Zur Beachtung

• Wenn das Klimagerät ausgeschaltet wird, bewegt sich die Lamelle für die vertikale Ausblasrichtung automatisch in dieunte Position.
  Die Lamelle für die vertikale Ausblasrichtung bewegt sich im Heizbetrieb während des Warmluftstarts in die obere Position.
• Der Schwenkbetrieb startet erst nach Ablauf des Warmluftstarts. Auf der Fermbedienung wird „Swing" allerdings auch während des Warmluftstarts angezeigt (Symbol für Betriebsbereitschaft).

Energiespartipps

■Vermeiden Sie

Jede Blockierung des Luftein- und -auslasses des Gerats ist zu vermeiden. (Bei einer Blockierung arbeitet das Gerät nicht einwandfrei, und es kann eine Funktionstörung auftreten.)
- Verwenden Sie beim Kuhlbetrieb Blenden, Rollos, Vorhange o.A., damit Sonnenlicht nicht direkt in den Raum einfalt.

Was Sie tun sollenten

Halten Sie den Luftfiter stets sauber. (Ein verstopfter Filter beeintrachtigt die Leistung des Gerats.) "Wartung" (S. 32)
Fenster, Turen und andere Öffnungen geschlossen halten, damit die klimatisierte Luft nicht entweichen kann.

Deutsch

Wartung

Innengerat (z.B. Typ U1)

Waschen Sie die Lamelle des Luftauslasses mit Wasser.

(Nur Typ U1)
- Stopen Sie davor unbedingt den Betrieb des Geräts.
- Lassen Sie die Lamelle trocknen, nachdem Sie sie gewaschen haben, und befestigen Sie sie dann so am Gerät, dass der Pfeil nach außen zeigt.

WARNING

Aus Sicherheitsgründen darauf aufachten, das Gerät vor dem Reinigen auszuschalten und vom Netz zu trennen. (Nichtbeachtung kann einen Stromschlag oder eine Verletzung durch das sich mit hoher Geschwindigkeit drehende Geblase zur Folge haben.)
- Kein Wasser auf das Innengerät schütten. (Dadurch können die inneren Bauteile beschädigt werden, und es besteht Stromschlaggefahr.)

VORSICHT

• Verwenden Sie niemals Lösungsmittel oder starke Chemikalien. Wischen Sie die Plastikteile auch nicht mit sehrheits Wasser ab. (Dies kann eine Verformung oder Verfährung verursachen.)
• Manche Metallkanten sowie die Verfl üssigerlamellen sind scharf. Lassen Sie beim Reinigen dieser Teile besondere Vorsicht walten. (Es besteht Verletzungsgefahr.)

• Verwenden Sie zur Reinigung eines hoch installierten Innengerats einen stabilen Stuhl oder eine Leiter.

• Der Wärmetauscher und andere Bauteile des Außererats müssen regelmäßig gereinigt werden.

• Wenden Sie sich dazuitte an ihren Fachhändler oder an eine Kundendienstelle.

Bevor Sie den Kundendienst anfordern

Symptom Ursache Abhilfe
Die Klimaanlage lauft beim Einsatzen nicht.	Stromausfall oder nach einem Stromausfall	Die ON/OFF-Taste an der Fernbedienung drücken.
	Die Betriebstaste (Ein/Aus) befi ndet sich in Ausschaltstellung.	Die Stromversorgung einschalten, sofern der Trennschalter nicht ausgelöst wurde. Bei ausgelöstem Trennschalter den Handler benachrichtigen, ohne die Anlage einschalten.
	Sicherung durchgebran. Wenden Sie sich an ihren Höhelicher.
Schlechte Kuhl- oder Heizleistung	Die Luftinlass- oder -auslassöffnung des Innen- bzw. Außereräts ist mit Staub zugesetzt oder durch ein Hindernis blockiert.	Den Staub entfernen.
	Der Gebläseschalter steht auf „Niedrig". Auf „Hoch" oder „Stark" einstellen.
	Ungeeignete Temperatureinstellung	Siehe „Energiespartipps". (S. 31)
	Der Raum ist bei Kuhlbetrieb direktem Sonnenlichteinfall ausgesetzt.
	Türen oder Fenster sind geöffnet.
	Der Luftf II er Ist zugesetzlt. Siehe „Wartung". (S. 32)
	Zu viele Wärmequellen im Raum bei Kuhlbetrieb.	So weitere Wärmequellen wie möglich und jeweils nur kurze Zeit verwenden.
	Zu weitere Personen im Raum bei Kuhlbetrieb.	Die Temperatur niedriger oder das Geblase auf „Hoch" oder „Stark" einstellen.

Wenn die Klimaanlage auch nach Durchgehen der Punkte unter „Bevor Sie den Kundendienst anfordern" und „Fehlerdiagnose" nicht ordnungemäß arbeitet

• Stopen Siesofar den Betrieb und schalten Sie die Stromversorgung aus. Wenden Sie sich danach an ihren Handler unter Angabe der Seriennummer und des Symptoms. Informieren Sie auch über das eventuelle Vorhandsein des Prufzeichens # und der Buchstaben E, F, H, L sowie P in Kombination mit Ziffern auf dem LCD der Fernbedienung.
  Versuchen Sie niemals, die Klimaanlage selbst zu reparieren, da dies sehr gefährlich sein kann.

Fehlerdiagnose

Prufen Sie die nachstehenden Punkte, bevor Sie den Kundendienst anrufen oder anfordern.

Symptom Ursache / Abhile
Geräusch	Geräuschähnlich flièbendem Wasser ist während oder nach dem Betrieb zu horen.
	Knackgeräusch ist während des Betriebs oder beim Stoppen des Betriebs zu horen.
Geruch in der Abluft während des Betriebs.
Wassertropfen sammeln sich beim Betrieb um den Luftauslass an.
Beim Kühlbetrieb tritt ein Nebelschleier auf.
Beim Heizbetrieb tritt ein Nebelschleier auf.
Das Gebläse lauft nach dem Stoppen des Betriebs eine Weile weiter.
Ausglasrichtung	Ausglasrichtung ändert sich beim Betrieb.Ausglasrichtung kann nicht eingestellt werden.Ausglasrichtung kann nicht geändert werden.Die Lamelle bewegt sich nach dem Ändern der Richtung mehrere Male.
Staub wird ausgeblasen.
Zu Beginn des Betriebs mit hoher Drehzahl lauft das Gebläse mit einer hohenen als der eingeselten Drehzahl.(3 bis 30 Minuten)
Gerät arbeitet nicht(Direkt nach dem Einschalten / Beim Stoppen und sofortigen Fortsetzen des Betriebs)
Beim Heizbetrieb tritt ein Geräusch auf.
Beim Heizbetrieb wird Dampf ausgeblasen.
Der Ventilator lauft nach dem Stoppen des Betriebs mit der Fernbedienung weiter.

DEUTSCH

• Technische gegevens 92

Binnenunit 92
Buitenunit 94
Correspondenderende talentabel 95

Productinformation
