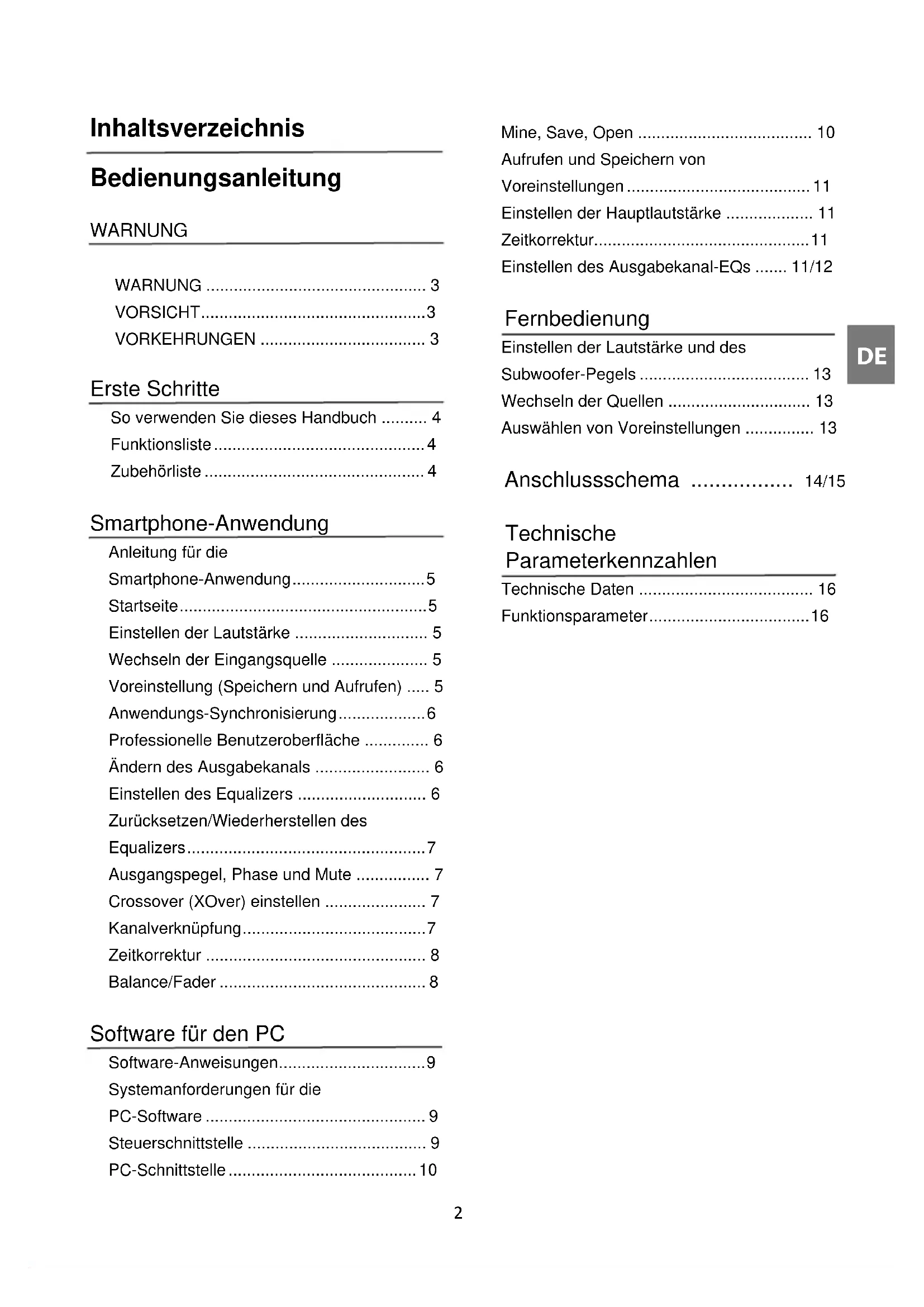

BEDIENUNGSANLEITUNG PWDX5 ALPINE

So verwenden Sie theses Handbuch 4

Funktionsliste 4

Zubehörliste 4

Smartphone-Anwendung

Anleitung für die

Smartphone-Anwendung 5

Startsite. 5

Einstellen der Lautstärke 5

Wechseln der Eingangssquelle 5

Voreinstellung (Speichern und Aufrufen) .... 5

Anwendungs-Synchronisierung 6

Professionelle Benutzeroberfläche 6

Andern des Ausgabekanals 6

Einstellen des Equalizers 6

Zurücksetzen/Wiederherstellen des

Equalizers. 7

Ausgangspiegel, Phase und Mute 7

Crossover (XOver) einstellen 7

Kanalverknüpfung 7

Zeitkorrektur 8

Balance/Fader 8

Software fur den PC

Software-Anweisungen. 9

Systemanforderungen für die

PC-Software 9

Steuerschnittstelle 9

PC-Schnittstelle 10

Mine, Save, Open 10

Aufrufen und Speichern von

Voreinstellungen 11

Einstellen der Hauptlautstärke 11

Zeitkorrektur 11

Einstellen des Ausgabekanal-EQs 11/12

Fernbedienung

Einstellen der Lautstärke und des

Subwoofer-Pegels 13

Wechseln der Quellen 13

Auswahlen von Voreinstellungen 13

Anschlussschema 14/15

Technische

Parameterkennzahlen

Technische Daten 16

Funktionsparameter 16

Bedienungsanleitung

WARNING

WARNING

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von schweren Verletzungen oder Todesfällen.

DAS GERÄT NICT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT.

Bringen Sie das Gerät zur Reparatur zu einem autorisierten Alpine-Handler oder zur nachsten Alpine-Fachwerkstatt.

KEINE BEDIENVORGänge AUSFühREN, DIE VOM SICHEREN FAHREN DES FAHRZEUGS ABLENKEN KONNTEN.

Führer Sie Bedienvorgänge, die ihre Aufmerksamkeit langere Zeit in Anspruchnehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienvorgänge ausführren. Andernfalls besteht Unfallgefahr.

DIE LAUTSTARKE NUR SO HOCH STEllen, DASS SIE WAHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMAN KONNEN.

Übermäßig Lautstärkepegel, die Gerausche wie die Sirenen von Einsatzfahrzeugen oder Warnsignale (an einem Bahnübergang usw.) übertönen, können gefährlich sein und zu einem Unfall führen. HOHE LAUTSTärKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM GEHÖRSCHÄDEN VERURSACHEN.

GERÄT NICTÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.

KLEINE GEGENSTÄNE WIE BOLZEN UND SCHRAUBEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschlucht, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschlucht.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

VORSICHT

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden.

VORKEHRUNGEN

REINIGUNG DES GERÄTS

Reinigen Sie das Gerät regelmäßig mit einem weichen, trockenen Tuch. Bei hartnäckigeren Flecken das Tuchitte nur mit Wasser befeuchten. Andere Mittel außer Wasser konnen die Farbe angreifen und den Kunststoff beschädigen.

TEMPERATUR

Beim Einsatz des Geräts muss die Temperatur im Fahrzeug zwischen +60^ und -20^ liegen.

WARTUNG

Versuchen Sie bei Problemen nicht, das Gerät selbst zu reparieren. Geben Sie das Gerät zu Wartungszwecken an einen autorisierten Alpine-Handler oder den nachsten Alpine-Kundendienst.

WAHL DES EINBAUORTES

Wahlen Sie einen Einbauort, der dem PWD-X5 Schutz bietet vor:

• Direkter Sonneneinstrahlung und Hitze
  Feuchtigkeit und Nasse
• Übermäßiger Verstaubung
• Übermäßigen Vibrationen

VORSICHT

Alpine übernimmt keinerlei Haftung fur Datenverluste usw., selbst dann nicht, wenn Daten usw. im Zusammenhang mit der Verwendung theses Produkts verloren gehen.

Das BLUETOOTH®-Wortzeichen und die Logos gehoren BLUETOOTH SIG, Inc. und jegliche Verwendung solcher Marken durch Alpine Electronics, Inc. erfolgt unter Lizenz.

So verwenden Sie theses Handbuch

Erste Sch

Das Gerät PWD-X5 wird mit einer kabelgebundenen Steuereinheit ausgeliefert. Mit der kabelgebundenen Steuereinheit konnen Sie das PWD-X5-Gerät problemlos steuern. Sie konnen auch mithilfe der Smartphone-Anwendung oder der Software den Audioeffekt des PWD-X5-Geräts anpassen oder einstellen. Diese drei Bedienmethoden sind untersiedlich und werden daher in den folgenden Kapiteln einzeln beschreiben. Funktionen sind wie folgt aufgelistet:

Funktionsliste

Element		Seite
		Smartphone-Anwendung	PC	Kabelgebundene Steuereinheit
Grundlegende Funktionen	Wechseln der Eingangssquelle 4	10 13
	Einstellen der Lautstärke 4 11 13
	Voreinstellungen	4		11
	Experten-Modus	5		-
Kanalbetrieb	Wechseln des Ausgangskanals 5	11 -
	Einstellen des Equalizers	6 11 -
	Einstellen des Crossovers	7 11 -
	Zeitkorrektur	7	11	-
	Balance und Fader	7 11 -

Hinweis: Priorität: Musikwiedergabe: Bluetooth>High-Level, Low-Level;
Datumverbindungen: Smartphone-Anwendung, Software für PC > kabelgebundene Steuereinheit.

Zubehörliste

Zubehör

Halterung und

Schrauben

USB3.0-Veränderungskabel

Fernbedienung

USB Bluetooth

Bedienungsanleitung

Menge

4 (Stück)

1 (Stück)

1 (Satz)

1 (Satz)

1 (Handbuch)

Halterung × 4

Fernbedienung x 1

Befestigungsschrauben x 4

USB Bluetooth × 1

USB3.0-Verlängerungskabel x1

Verträkerschrauben x 4

Anleitung für die Smartphone-Anwendung

Android-Benutzer können die PWD-X5-Anwendung im Google Play Storeuchen und herunterlagen.

iPhone-Benutzer können die PWD-X5-Anwendung im iPhone App Store suchen und herunterlagen.

1. SchlieBen Sie das USB Bluetooth an.
2. Schalten Sie das PWD-X5-Gerät ein.
3. Schalten Sie die Bluetooth-Funktion auf dem Smartphone ein.
4. Suchen Sie nach DSP-HD-XXXXX.
5. Wahlen Sie DSP-HD-XXXXX.
6. Starten Sie die Alpine PWD-X5-Anwendung auf Ihr dem Smartphone.

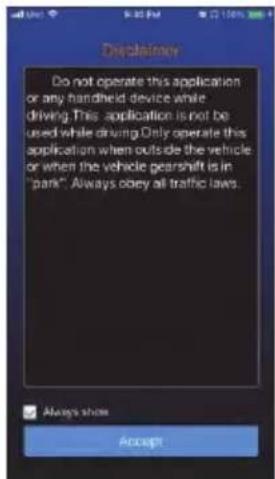

Gehen Sie zur Alpine-Section Lesen Sie den Haftungsausschluss sorgfältig durch und klichen Sie auf „Accept“, um zur Startseite zu gelangen.

Startsite

Einstellen der Lautstärke

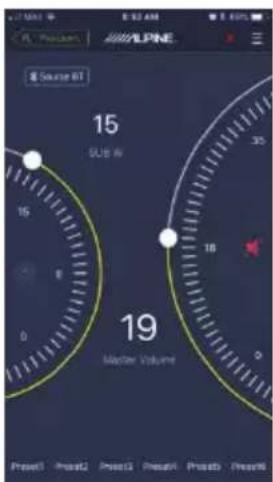

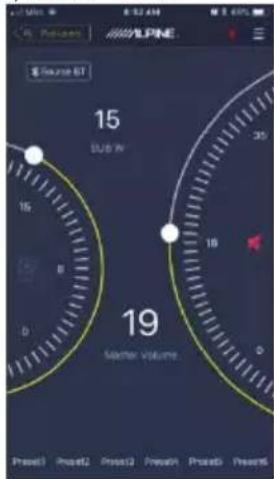

• Hauptlautstärke, Subwoofer-Pegel, Quellen-auswahl, Mute-Taste.

Wechseln der Eingangsquelle

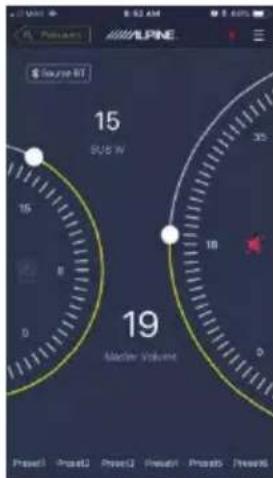

1. Klichen Sie auf die Quelleneinstellung [Source BT], um den Typ der Eingangs-quelle flexibel auszuwahlen.

Voreinstellung (Speichern und Aufrufen)

Speichern Sie eine Voreinstellung durch Auswahl einer Voreinstellungsnummer.

Preset1 Preset2 Preset3 Preset4 Preset5 Preset6

Anwendungs-Synchronisierung

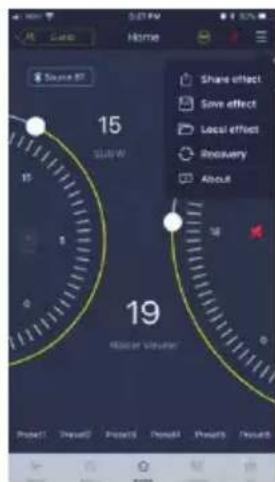

1. Wahlen Sie] um die Kopplung mit dem PWD-X5 zu starten. [ ] wird angezeigt, wenn die Kopplung hergestellt wurde. Dies bedeutet, dass die Anwendung das Hauptgerät für das Wiedergeben von Musik und zum Einstellen von Daten steuern kann.

1. Wenn Sie ein allgemeiner Benutzer sind, klichen Sie auf [], um [Share Sound Effects] [About] oder [Exit] aufzurufen.
2. Teilen von Soundeffekten: Teilen Sie ihre vorhandenen Soundeffekte über die Smartphone-Anwendung mit ihren Freunden.
3. About: Zeigen Sie die Version des Geräts an.
4. Exit: Beenden Sie die Smartphone-Anwendung.
5. Wenn Sie ein professioneller Benutzer sind, klichen Sie auf [ ] um [Share Sound Effects] [Save Sound Effects] [Local Sound Effects] [One-click Recovery] [About] oder [Exit] aufzurufen.
6. Share Sound Effects: Teilen Sie ihre vorhandenen Soundeffekte über die Smartphone-Anwendung mit ihren Freunden.
7. Save Sound Effects: Speichern Sie den angepassten EQ auf Ihr Mobiltelefon.
8. Local Sound Effects: Öffnen Sie die gespeicherte Datei und verwenden Sie sie in Ihr fremdkennigen Gerät.
   One-Click-Recovery: Stellen Sie die Werkseinstellungen wieder her.
9. About: Zeigen Sie die Version des Geräts an.
10. Exit: Beenden Sie die Smartphone-Anwendung.

Professionelle Benutzeroberfläche

1. Klichen Sie auf [Pro users], um die DSP-Funktionen zu ändern.

Benutzerpassword: 8888

Ändern des Ausgabekanals

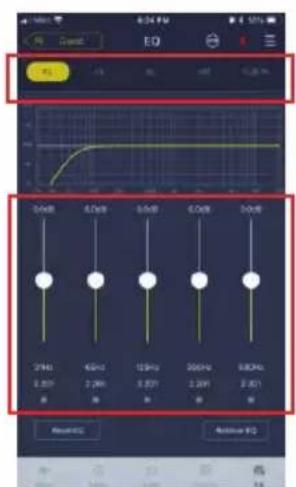

1. Wahlen Sie oben den gewünschten Ausgabekanal.

Einstellen des Equalizers

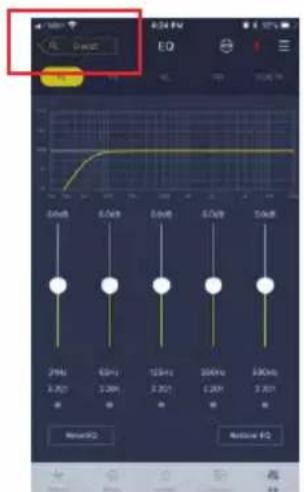

1. Drücken Sie die Werte, um die Frequenz und den Q-Faktoreinzustellen. Die Verstärkung kann auch mit dem Schieberegler eingestellt werden.

Zurücksetzen/Wiederherstellen des Equalizers

1. Klichen Sie auf [Reset EQ], um alle EQ-Parameter auf die Standardwerte zurückzusetzen.
2. Klichen Sie auf [Restore EQ], um zwischen EQ ein/aus umzuschalten.

Ausgangspegel, Phase und Mute

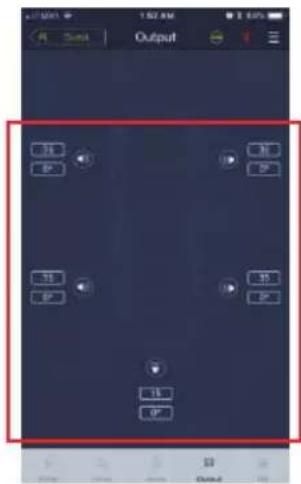

1. Stellen Sie die Pegel durch Drucken der Kanallautstärke ein, stellen Sie dann den Ausgangspiegel mit +/- ein.
2. Andern Sie die Phase von 0^ bis 180^ .
3. Drucken Sie auf den Laufsprecher, um den Kanal stumm (Mute) zu schalten.

Crossover (XOver) einstellen

1. Wahlen Sie XOver aus dem Einstellungenmenü.

1. Verwenden Sie den Schieberegler, um die HPF/LPF-Crossover-Frequency zu verändern.

1. Wahlen Sie eine Neigung (ch1-4 6/12 db/Okt, ch 5 6/12/18/24 db/Okt)

Kanalverknüpfung

1. Wahlen Sie die Verknüpfungsschaltfläche, um die linken und rechten Kanäle zu verknüpfen.
2. Wahlen Sie den Kanal aus, von dem kopiert werden soll.

Zeitkorrektur

1. Wahlen Sie Output (Ausgabe)

1. Wahlen Sie Delay (Verzögerung)

1. Wahlen Sie die Maßeinheit (ms, inch, cm).
2. Verwenden Sie die Tasten +/- um den Wert zu ändern.

Balance/Fader

1. Drücken Sie auf den Punkt und verschieben Sieihn, um die Balance und den Fader zu verändern.

Software-Anweisungen

Laden Sie die PWD-X5-Software für den PC von der Alpine Electronics-Website herunter. Nach der Installation der PWD-X5-Software konnen Sie das PWD-X5-Gerät über den PC einstellen.

Hinweis: Die Funktionen der Anwendung sind mit denen der Software identisch.itte beachten Sie die Anweisungen fur Software fur Mobilgerate.

Systemanforderungen für die PC-Software

Die Software wird auf einem Microsoft® Windows®-System ausgeführrt.

Empfohlene Spezifikationen

Betriebssystem: Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10.

CPU: 1,6 GHz oder hohen.

Speicherkarte: 1 GB oder hoher.

Festplatte: 512 MB oder mehr Speicherplatz.

PC-Auflösung: 1280x768 oder hoher.

• Bevor Sie das PWD-X5-Hauptgerät an den PC anschließen, installieren Sieitte die PWD-X5-Software.

PC-Schnittstelle

Steuerungsschnittstelle

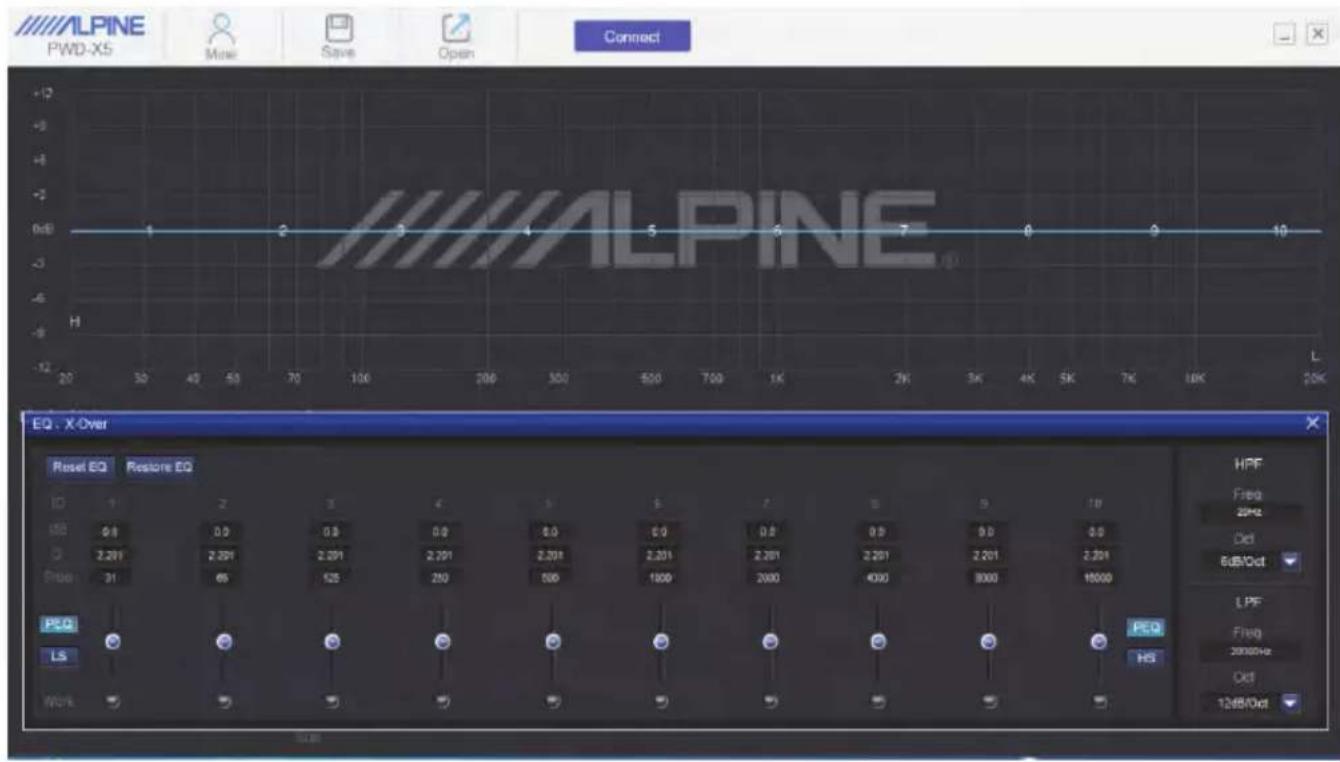

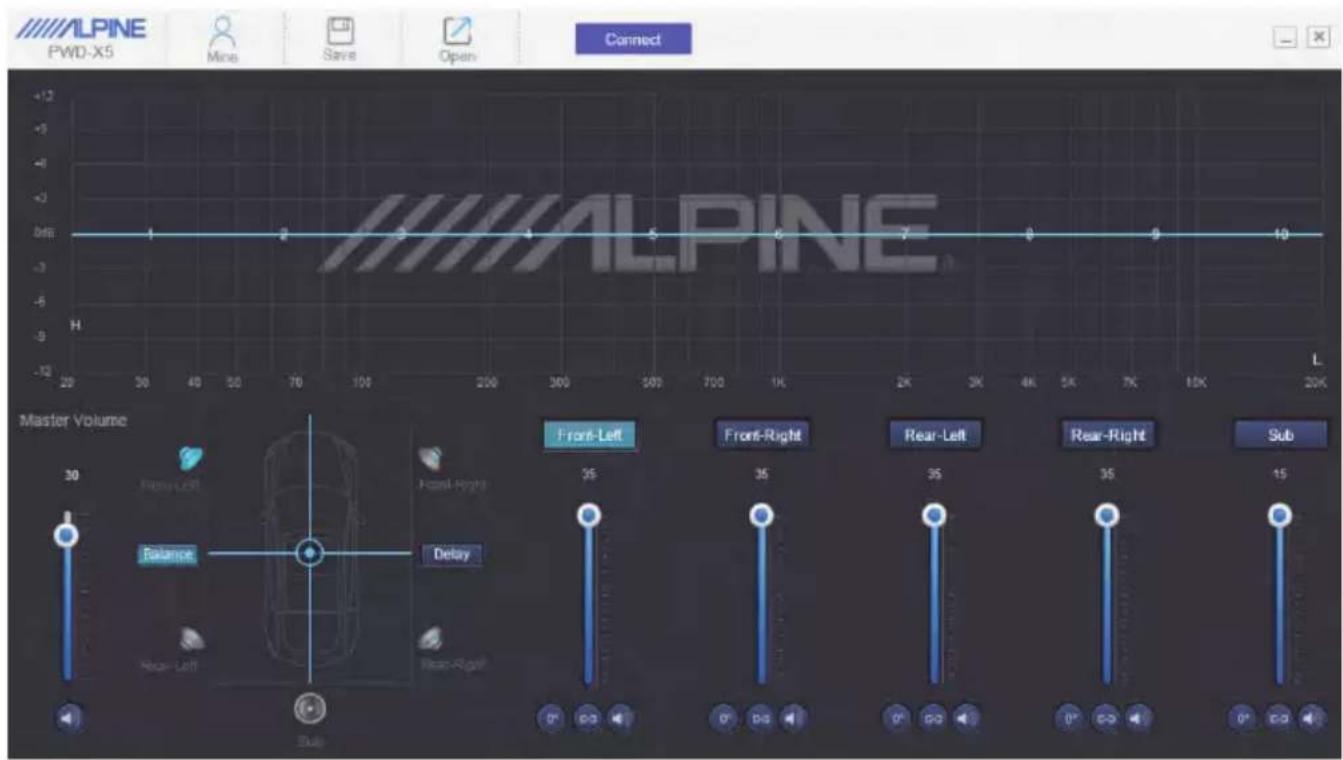

Die PC-Software des PWD-X5 verfügbar über zwei Schnittstellen zur Steuerung des Master-Tunings: EQ und Crossover. Klichen Sie auf die EQ-Kurvengrafik, um die EQ- und Crossover-Schnittstelle aufzurufen.

PC-Schnittstelle

DE

PC-Verbindung

1. Stellen Sie die USB-Verbindung her und starten Sie das Programm.
2. Drucken Sie auf Connect.

Mine, Save, Open

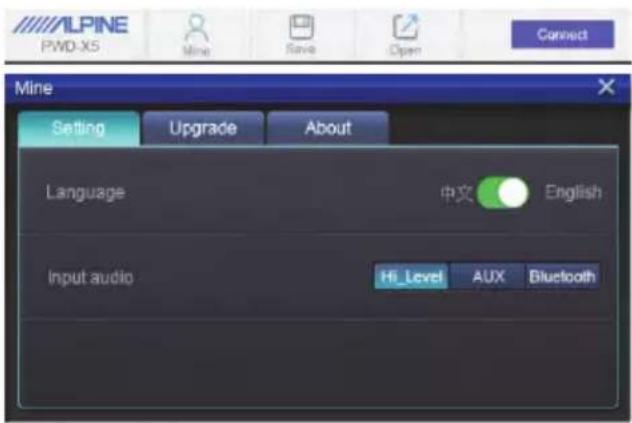

1. Wahlen Sie Mine, um die Sprache und den Eingabemodus anzuzeigen.

a. Wechseln Sie zwischen Chinesisch und Englisch.

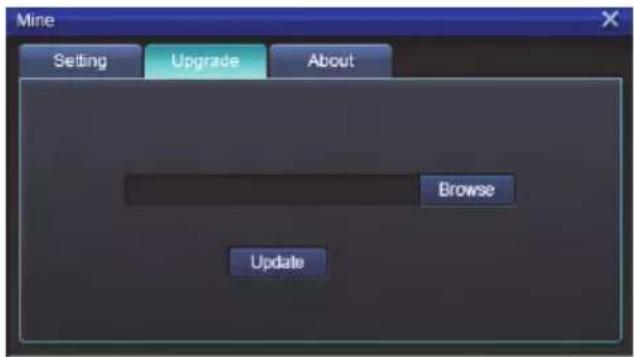

1. Wahlen Sie [Upgrade], um neue Updates von Alpine Electronics zu installieren.

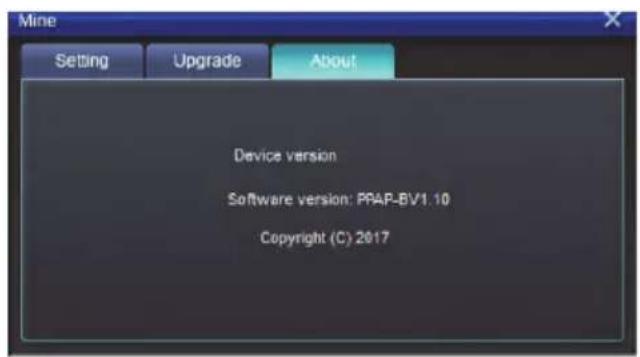

1. Klichen Sie auf [About], um die Geräteversion anzuzeigen.

Aufrufen und Speichern von Voreinstellungen

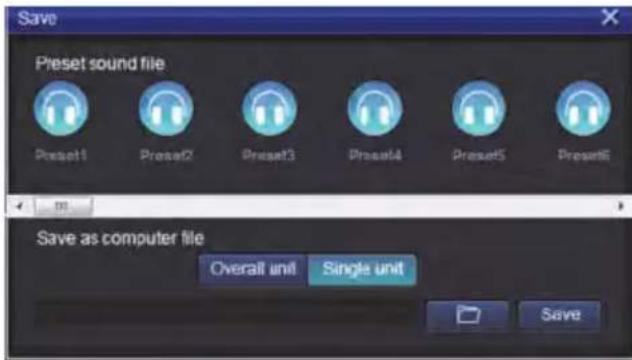

1. Rufen Sie einen voreingestelltten Soundeffekt auf und speichern Sieihn. Klichen Sie auf [Save], um 15 voreingestellte Soundeffekte einzustellen.

Einstellen der Hauptlautstärke

1. Stellen Sie die Hauptlaufstärke ein.

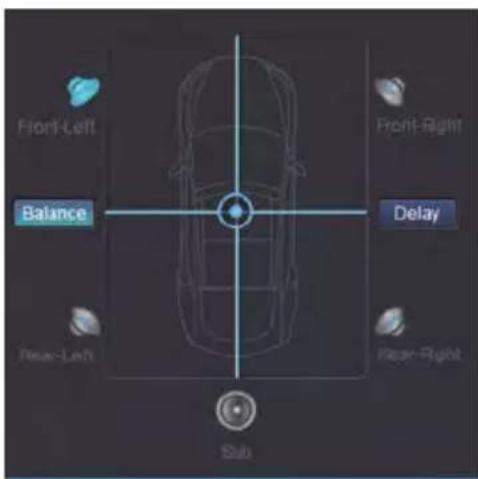

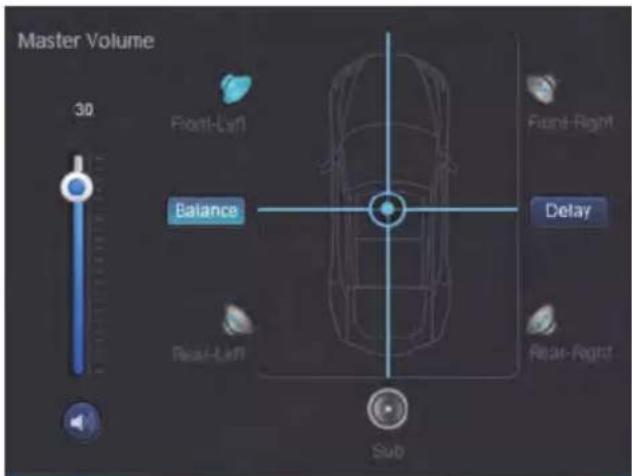

1. Wahlen Sie Balance, um die gewünschte Balance- und Faderposition per Ziehen einzustellen.
2. Stellen Sie den Ausgangspiegel jedes (Mute-)Kanals und jeder Phase ein.

Zeitkorrektur

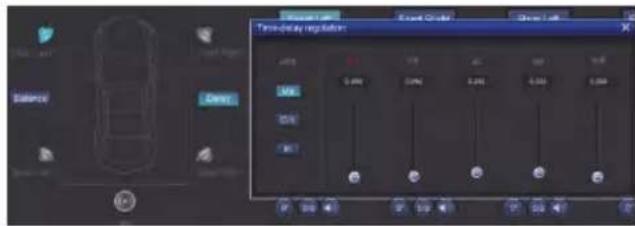

1. Wahlen Sie Delay.
2. Ein Fenster entscheid, in dem Sie die Einheiten und den Wert pro Kanal einstehen können.

Einstellen des Ausgabekanal-EQs

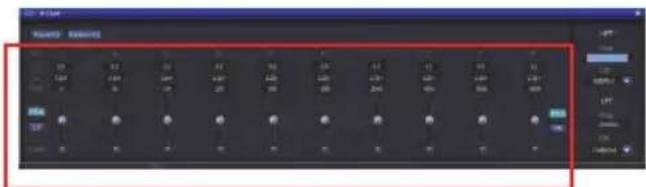

1. Wahlen Sie den einzustellenden Kanal aus, indem Sie auf den entsprechenden Laatsprecher klichen.

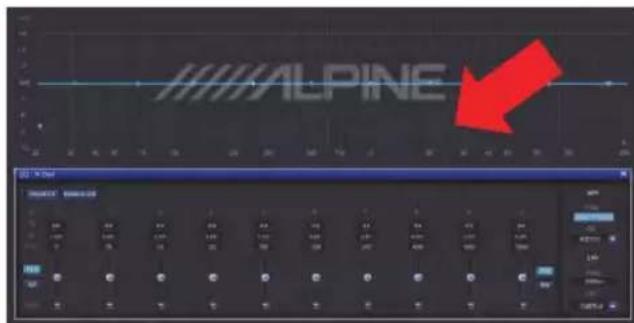

1. Klichen Sie auf die EQ-Grafik, um das EQ-MENU anzuzeigen.

1. Stellen Sie EQ-Verständung, Frequenz und Q-Faktor ein, indem Sie die gewünschten Werte eingeben.

1. Stellen Sie HPF/LPF und Neigung (ch1-4 6/12 db/Okt, ch 5 6/12/18/24 db/Okt) für die Kanal-Ausgangssignale ein.

Bedienungsanleitung für die Fernbedienung

Verbinden Sie die kabelgebundene Steuereinheit des PWD-X5 mit dem PWD-X5-Gerat und schalten Sie these ordnungsgemäß ein.

Hinweis: Die Steuereinheit Funktioniert nicht, wenn PC/BT angeschlossen ist.

Einstellen der Lautstärke und des Subwoofer-Pegels

1. Drehen Sie den Knopf, um die Hauptlautstärke einzustellen, und drücken Sie den Knopfomal, um den Subwoofer-Pegel zuändern.

1. Drücken und 2-3 Sekunden lang halten, um die Quelle stumm zu schalten.

Wechseln der Quellen

1. Drücken Sie den Knopf, um die aktive Eingangssquelle zu wechseln.
2. Zum Wahlen drehen und einmal drucken.

Auswahlen von Voreinstellungen

1. Halten Sie den Knopf (länger als 5 Sekunden) gedrückt, um die Voreinstellung auszuwahlen.

1. Wahlen Sie die Voreinstellung und drucken Sie einmal zum Laden.

Anschlussschema

DE

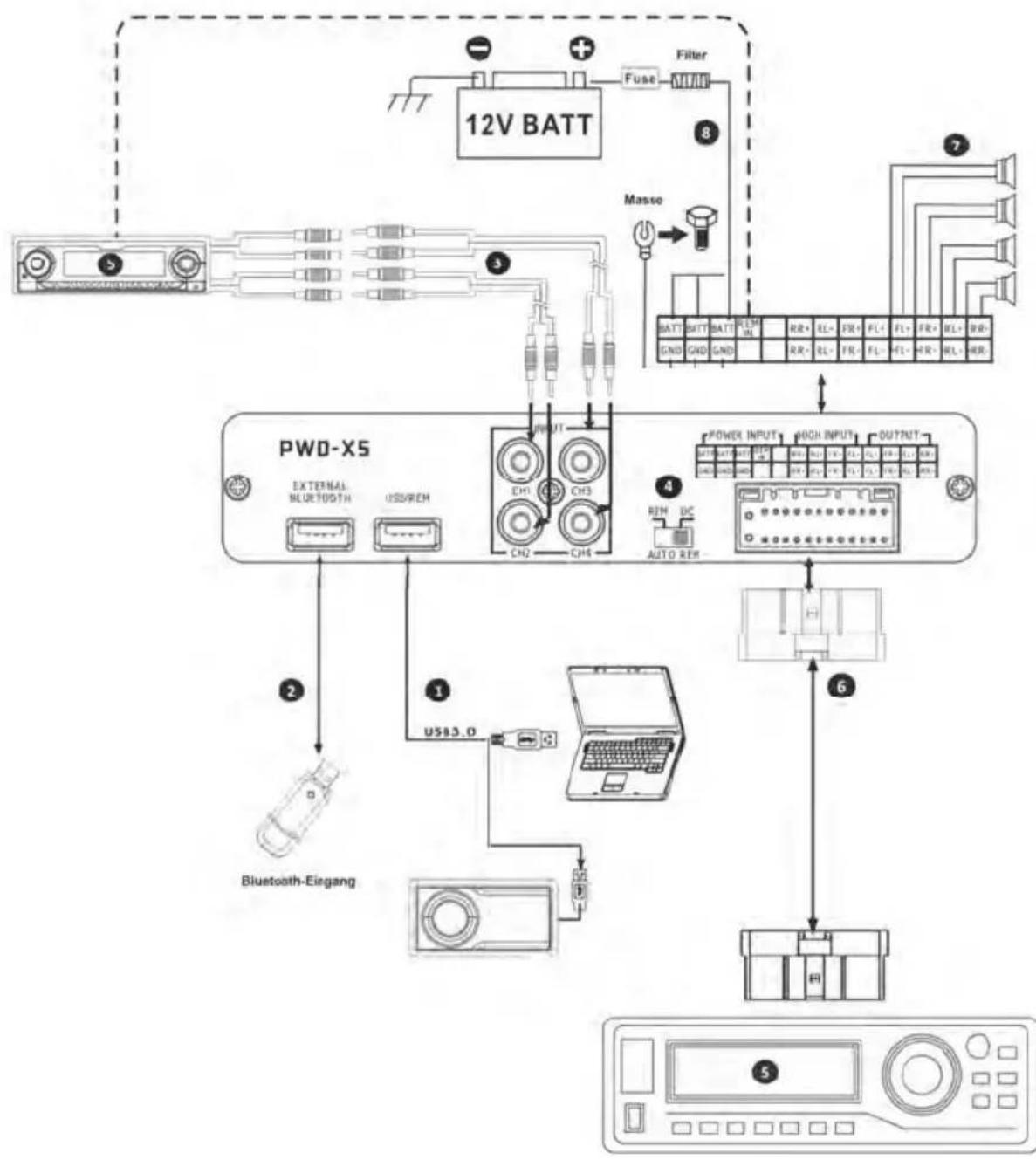

Anschlussschema

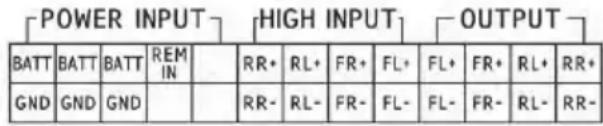

① Der USB-Anschluss des Hauptgeräts wird über das USB3.0-Kabel mit dem Computer verbunden. Starten Sie die PWD-X5-Software, um die Tonquellen des Hauptgeräts zu wechseln und Funktionen wie Daten speicherung, -abuf und EQ auszufahren. Der USB-Anschluss wird über das USB3.0-Kabel mit der kabelgebundenen Steuereinheit verbunden und erhöglich Aktionen wie das Umschalten der Tonquelle, das Aufrufen von Daten und das Einstellen der Hauptlaufstände über die kabelgebundene Steuereinheit.

② Das Hauptgerät ist mit einer externen Bluetooth-Schnittstelle ausgestattet, um verlustfrei Musik über das externe digitale Bluetooth wiederzugeben und eine Verbindung mit der PWD-X5-Anwendung herzustellen. Nachdem die Bluetooth-Verbindung hergestellt wurde, leuchtet die Anzeigeleuche.

③ Die AUX-Eingangsschnittstelle wird mit dem Low-Level-Ausgang des CD- oder DVD-Laufwerks im Fahrzeug verbunden, schaltet die Tonquelle des Gerats auf den AUX-Eingang und gibt Low-Level-Signale wieder.

④ REM-Eingangsschalter. Wenn der Schalter auf „REM“ steht, startet REM das Gerät. Wenn der Schalter auf „DC“ gestellt wird, startet das High-Level-Eingangssignal das Gerät.

⑤ CD-oder DVD-Hauptgerät im Fahrzeug.

⑥ High-Level-Eingangs- und Stromeingangsschnittstelle fur die Verbindung mit CD oder DVD im Fahrzeug. Wenn die Tonquelle auf High-Level schaltet, gibt das Gerät High-Level-Signale wieder.

⑦ Der Verständkerausgang des Hauptgeräts ist mit dem Laufsprecher verbunden.
Das Gerät ist an die Stromversorgung angeschlossen.

Hinweise:

• Originalkabel nur für bestimmte Fahrzeuge.
• High-Level-REM-Eingang (HOST): für diese zwei High-Level-Eingangskabel von H1+/H3+.

Technische Parameterkennzahlen

1. Technische Daten

Max. Ausgangsleistung N	Nennleistung: 25 W x4 +165 W; Spitzenleistung: 50 W x4 +240 W
Rauschabstand ≥80 dB
Bassverständärkung -12 dB bis 12 dB
Frequenzgang 20 Hz bis 20 kHz
Eingangsimpedanz	Low-Level-Eingang: 20 kΩ; High-Level-Eingang 100 Ω
Phase	0°/180°
Aktivierungsmethode	DC High-Level/REM-Eingang Aktivierung
Betriebstemperatur -10 bis 60 °C
Lagertemperatur -40 bis 85°C
Stromquelle Gleichstrom	14,4 V (9 bis 16 V) negative Masse
REM-Eingang aktivieren	Optionen für High-Level-Aktivierung (H1+/H3+) und ACC-Aktivierung zur Auswahr
REM-Ausgang aktivieren	+12 V Aktivierungsspannungsausgang (0,5 A)
Standby-Strom	750 mA
Nettogewicht	5,35 kg
Abmessungen (L x B x H)	350 x 245 x 80 mm

1. Funktionparameter

Art der Eingangssignale	Optionen: 4-Kanal-High-Level-, 4-Kanal-Stereo-Low-Level, Bluetooth
Ausgangsposition	4-Kanal-Verständsräkerausgang (4 Ω 25 W x4)
Ausgangssignal-verständigung	Hauptlautstärke: 0 bis 35; Subwoofer-Lautstärke: 0 bis 15
Filterneigung	CH1 bis CH4: 6 oder 12 dB/OktCH5: 6,12,18 oder 24 dB/Okt
Q-Wert	0,404 bis 28,85
Verzögerungen	0,0 bis 5,4 ms [0,0 bis 187 cm / 0,0 bis 74 Zoll]
Szenariobetrieb	Das Gerät kann 15 Voreinstellungen von Musikszenarien speichern.
Informationen zur Entsorgung von Elektro- und Elektronikaltgeräten und Batterien(gültig für Länder, die getrennte Abfallsammelsysteme eingeführt haben)
	Entsorgen Sie这点es Produkt nicht mit dem normalen Hausmüll. Es gibt ein separates Sammelsystem für gebrauchte elektronische Produkte in Übereinstimmung mit den gesetzlichen Bestimmungen, die eine ordnungsgemäß Behandlung, Verwertung und Recycling erfordern. Wenden Sie sich an ihre örtliche Behörde, um eine Recyclinganlage in ihrer Höhe zu finden. Die richtige Wiederverwertung Abfallentsorgungträgt dazu bei, Ressourcen zu schonen und schädliche Auswirkungen auf unsere Gesundheit und die Umwelt zu vermeiden.

und

Das BLUETOOTH®-Wortzeichen und die Logos gehören Bluetooth SIG, Inc. und jegliche Verwendung solcher Marken durch Alpine Electronics, Inc. erfolgt unter Lizenz.

Hiermit erklärt ALPINE, dass这点 Gerät den wesentlichen Anforderungen und anderen Bestimmungen der folgenden EU-Richtlinien entspricht:

2014/53/EU (Funkgeräterichtlinie)
2011/65/EU (RoHS)
2014/30/EU (EMV, inkl. EN50498: 2010)

Sie können die Konformitätserklarung unter www.alpine-europe.com einsehen.

2,4 GHz - Bluetooth BR/EDR und BLE

Frequenzbereich: 2.400 bis 2.484 MHz

Maximale Leistung: 4,51 dBm / 2,82 mW (EIRP)

Die Steuerungsssoftware fur den PWD-X5 finden Sie im jeweiligen App Store fur iOS und Android.

Die Anwendungen sind kostenlos.

Die vollständige Bedienungsanleitung finden Sie im Support-Bereich ihrer lokalen Alpine-Website.

Table des matieres

Mode d'emploi

AVERTISSEMENT

AVERTISSEMENT 3

ATTENTION 3

PRECAUTIONS 3

Mise en route

Wilhelm-Wagenfeld-Str. 1-3,

80807 München, Germany

Phone [phone]

ALPINE ELECTRONICS OF U.K. LTD.

Alpine House
