BEDIENUNGSANLEITUNG SCDXE670 SONY

Bedienungsanleitung DE

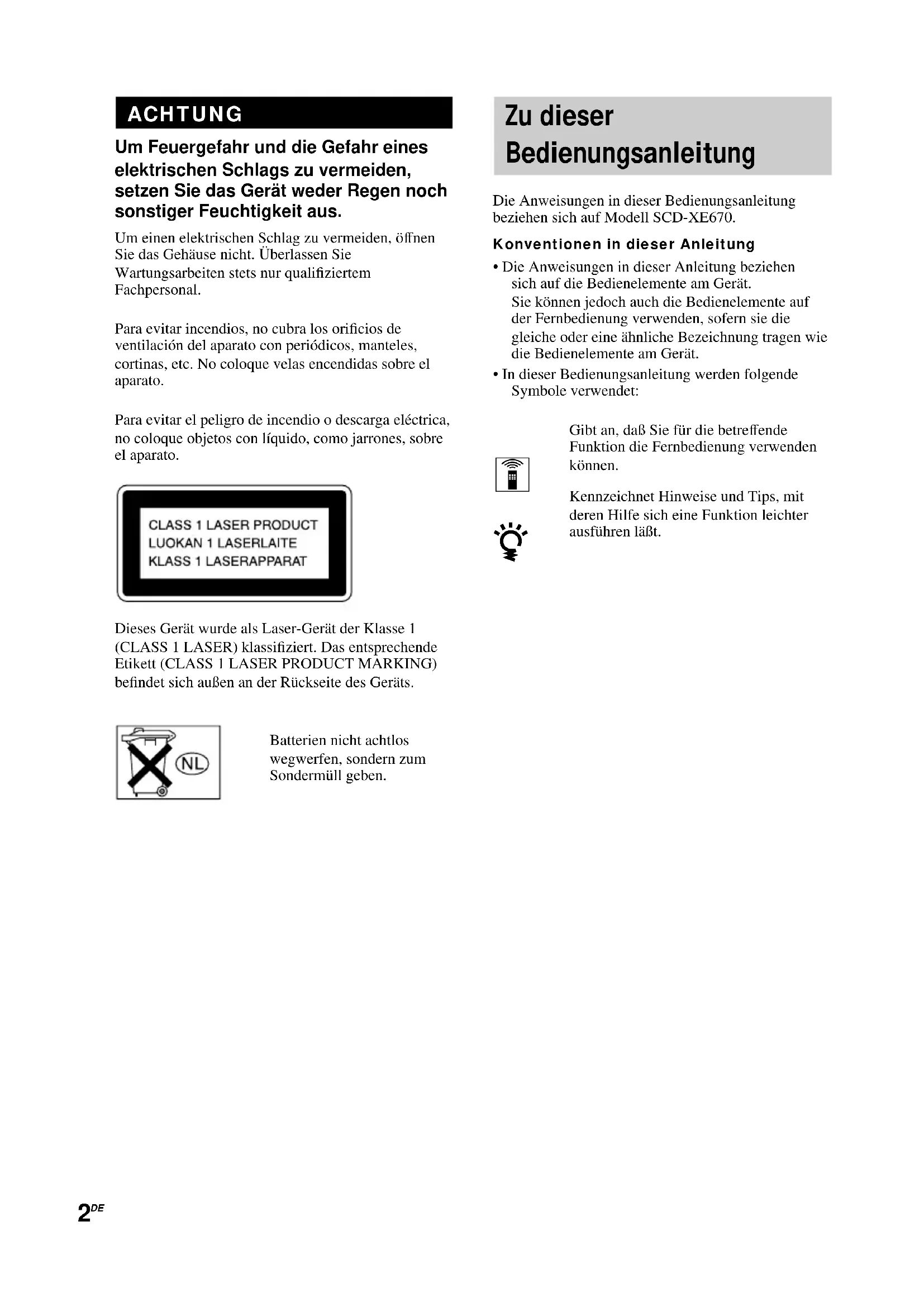

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

Dieses Gerät wurde als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert. Das entsprechende Etikett (CLASS 1 LASER PRODUCT MARKING) befindet sich außen an der Rückseite des Geräts.

Batterien nicht achtlos wegwerfen, sondern zum Sondermüll geben.

Zu dieser Bedienungsanleitung

Die Anweisungen in dieser Bedienungsanleitung beziehen sich auf Modell SCD-XE670.

Konventionen in dieser Anleitung

• Die Anweisungen in dieser Anleitung beziehen sich auf die Bedienelemente am Gerät. Sie können jedoch auch die Bedienelemente auf der Fernbedienung verwenden, sofern sie die gleiche oder eine ähnliche Bezeichnung tragen wie die Bedienelemente am Gerät.
- In dieser Bedienungsanleitung werden folgende Symbole verwendet:

Gibt an, daß Sie für die betreffende Funktion die Fernbedienung verwenden können.

Kennzeichnet Hinweise und Tips, mit deren Hilfe sich eine Funktion leichter ausführen läßt.

Merkmale und Funktionen

Informationen zur Super-Audio-CD

• Die Super-Audio-CD stellt einen neuen Audio-CD-Standard hoher Qualität dar, bei dem Musik im DSD-Format (Direct Stream Digital) aufgezeichnet wird. Herkömmliche CDs werden im PCM-Format aufgezeichnet. Die Abtastfrequenz ist beim DSD-Format 64mal höher als bei einer herkömmlichen CD. Außerdem wird in diesem Format mit 1-Bit-Quantisierung gearbeitet. So lassen sich mit dem DSD-Format ein breiter Frequenzbereich und eine große Dynamik über den gesamten hörbaren Frequenzbereich erzielen. Daher ist eine außerordentlich originalgetreue Musikreproduktion möglich.
- Es gibt zwei Typen von Super-Audio-CDs: eine 2-Kanal-Stereo-CD und eine Mehrkanal-CD mit bis zu 6 unabhängigen Kanälen. Die Mehrkanalfunktion der Super-Audio-CD zeichnet sich durch ein Verfahren der Lautsprecherzuordnung aus, das im wesentlichen der 5.1-Kanal-Ausgabe moderner AV-Systeme ähnelt.

Merkmale und Funktionen des Players

Dieser Player ist für die Wiedergabe von 2-Kanal- und Mehrkanal-Super-Audio-CDs sowie herkömmlichen CDs geeignet und bietet folgende Merkmale und Funktionen:

• Ausgestattet mit einem optischen Sensor mit zwei getrennten Lasern, so daß Super-Audio-CDs und herkömmliche CDs mit ihrer jeweiligen Wellenlänge gelesen werden können.
• Schnellerer Zugriff auf die einzelnen Titel dank eines verbesserten Servo-Mechanismus.
• Mehrkanal-Management zum Einstellen der Mehrkanalumgebung für die Wiedergabe auf die Kanalzuordnung und Größe der Lautsprecher.
• Super-Audio-D/A-Wandler und direktes digitales Synchronisationssystem für Klangreproduktion von noch höherer Qualität.

Sonstiges

• Auf einer Super-Audio-CD können bis zu 255 Titel-/Indexnummern aufgezeichnet werden. Diese Funktion steht beim SCD-XE670 zur Verfügung.
• Mit der mitgelieferten Fernbedienung können Sie den SCD-XE670 und einen herkömmlichen CD-Player von Sony steuern.

Inhalt

Lage und Funktion der Teile und Bedienelemente

Vorderseite 4

Rückseite 5

Fernbedienung 6

Vorbereitungen

Überprüfen des mitgelieferten Zubehörs .. 6

Einlegen von Batterien in die Fernbedienung 6

Anschließen der Audiokomponenten ..... 6

Wiedergeben von CDs

Kompatible CD-Typen 9

Wiedergeben einer CD 10

Das Display 11

Ansteuern eines bestimmten Titels ...... 14

Ansteuern einer bestimmten Passage in einem Titel 15

Wiederholte Wiedergabe von Titeln ..... 16

Wiedergeben von Titeln in willkürlicher Reihenfolge (Shuffle Play) ...... 17

Zusammenstellen eines eigenen Programms (Programme Play).... 18

Wiedergeben einer Mehrkanal-Super- Audio-CD (Mehrkanal-Management) ...... 19

Weitere Informationen

Sicherheitsmaßnahmen 23

Hinweise zu CDs 24

Störungsbehebung 25

Technische Daten 25

Lage und Funktion der Teile und Bedienelemente

Die Teile sind in alphabetischer Reihenfolge aufgeführt.

Näheres finden Sie auf den in Klammern () angegebenen Seiten.

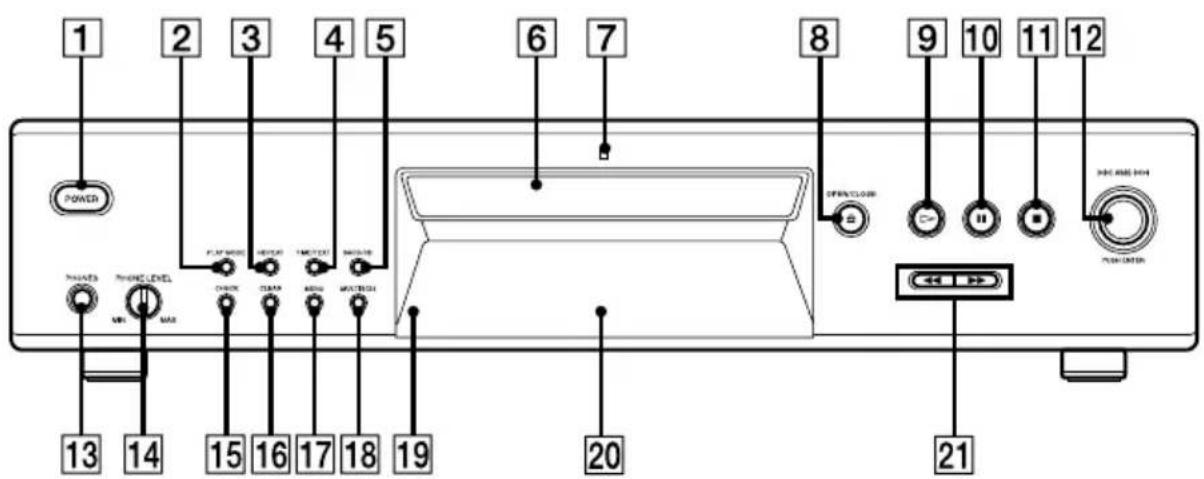

Vorderseite

1 2 3 4 5 6 7 8 9 10 11 12 POWER PANEER PHONE LEVEL MRI MAX PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE PLAY MODE

Buchse PHONES 13

CHECK 15 (18)

CLEAR 16 (18)

CD-Fach 6 (10)

Display 20 (11)

Fernbedienungssensor 19 (6)

Mehrkanalanzeige 7

MENU 17 (10, 20)

MULTI/2CH 18 (9, 11)

PHONE LEVEL 14 (25)

PLAY MODE 2 (17, 18)

POWER 1 (10)

REPEAT 3 (16)

SACD/CD 5 (9, 11)

TIME/TEXT 4 (11)

BESCHREIBUNG DER TASTEN

BESCHREIBUNG DER TASTEN

10 6 (14, 18)

Überprüfen des mitgelieferten Zubehörs

Im Lieferumfang des Players sind folgende Teile enthalten:

• Audioverbindungskabel
Cinchbuchse · 2 (rot und weiß) ↔
Cinchbuchs · 2 (rot und weiß) (2)
Cinchbuchse · 1 (schwarz) ↔ Cinchbuchse · 1 (schwarz) (2)
• Fernbedienung RM-SX700 (1)
• R6-Batterien der Größe AA (2)

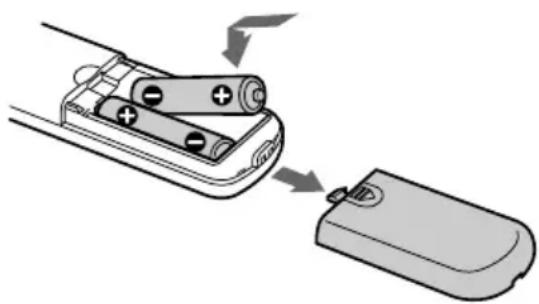

Einlegen von Batterien in die Fernbedienung

Sie können den Player mit der mitgelieferten Fernbedienung steuern.

Legen Sie zwei R6-Batterien (Größe AA) in das Batteriefach der Fernbedienung ein. Achten Sie dabei auf richtige Polarität: Plus- und Minus-Pol der Batterien müssen den Markierungen + und – im Batteriefach entsprechen.

Setzen Sie die Batterien mit dem negativen Pol (−) zuerst ein und drücken Sie sie dann nach unten, bis der positive Pol (+) mit einem Klicken einrastet.

Wenn Sie die Fernbedienung benutzen, richten Sie sie auf den Sensor R am Player.

Wann müssen die Batterien ausgetauscht werden?

Unter normalen Bedingungen halten die Batterien etwa sechs Monate. Wenn sich der Player nicht mehr mit der Fernbedienung steuern läßt, ersetzen Sie beide Batterien durch neue.

Hinweise

• Setzen Sie den Fernbedienungssensor nicht großer Hitze oder Feuchtigkeit aus.
• Lassen Sie keine Fremdkörper in das Gehäuse der Fernbedienung fallen. Achten Sie darauf besonders beim Austauschen der Batterien.
• Verwenden Sie nicht eine neue Batterie zusammen mit einer alten.
• Setzen Sie die Fernbedienung keinem direkten Sonnen- oder Lampenlicht aus. Dies könnte zu einer Fehlfunktion führen.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen wollen, nehmen Sie die Batterien heraus, damit nicht durch auslaufende oder korrodierte Batterien Schäden entstehen.

Anschließen der Audiokomponenten

Schließen Sie den Super-Audio-CD-Player an eine Audiokomponente an. Achten Sie darauf, alle Komponenten vor dem Anschließen auszuschalten. Stecken Sie die Stecker fest in die Buchsen, um Störrauschen zu vermeiden. Wenn Sie einen Verstärker mit 5.1-Kanal-Eingangsbuchsen (Mehrkanalverstärker, AV-Verstärker usw.) haben und Player und Verstärker über die Buchsen ANALOG 5.1CH OUT verbinden, können Sie eine Mehrkanal-Super-Audio-CD in Mehrkanalklang wiedergeben lassen.

Bei einer normalen Wiedergabe verbinden Sie Player und Verstärker über die Buchsen ANALOG 2CH OUT.

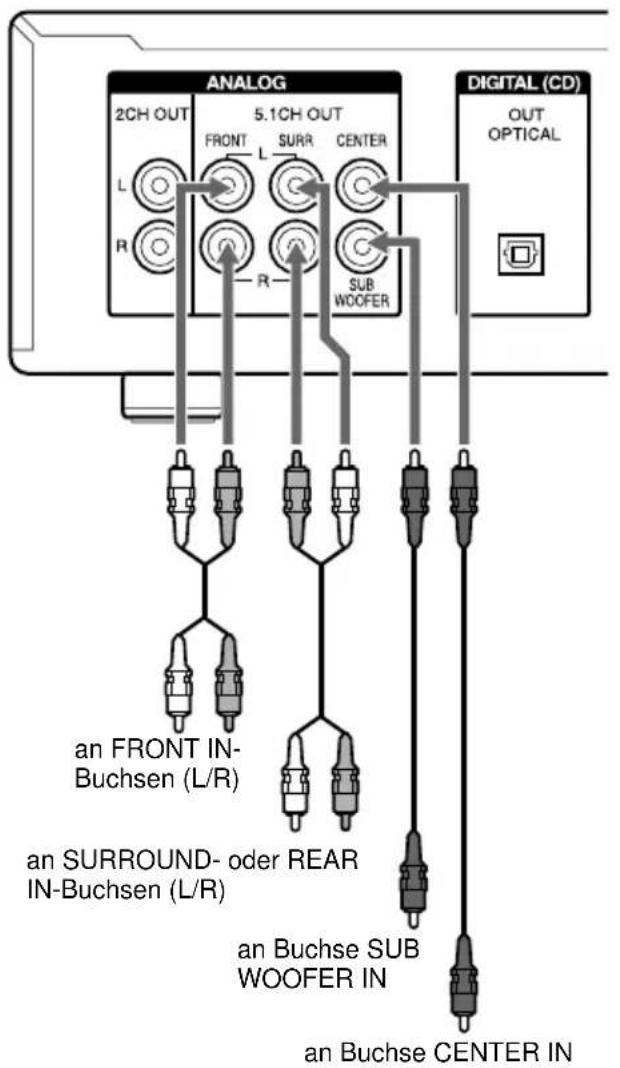

Anschließen über die Buchsen ANALOG 5.1CH OUT

Stellen Sie in diesem Fall die Verbindung über Audioverbindungskabel her. Verbinden Sie die Buchsen ANALOG 5.1CH OUT (FRONT L/R, SURR L/R, CENTER, SUBWOOFER) mit den entsprechenden Buchsen am Verstärker. Für das Anschließen der FRONT- und SURR-Buchsen (rot und weiß) verwenden Sie die Verbindungskabel und achten darauf, die farbigen Stifte in die entsprechenden Buchsen zu stecken: Weiß (links) zu Weiß und Rot (rechts) zu Rot. Zum Anschließen der CENTER- und SUB WOOFER-Buchsen verwenden Sie die entsprechenden Verbindungskabel (schwarz).

ANALOG 2CH OUT 5.1CH OUT FRONT SURR CENTER L R R SUB WOOFER DIGITAL (CD) OUT OPTICAL an FRONT IN- Buchsen (L/R) an SURROUND- oder REAR IN-Buchsen (L/R) an Buchse SUB WOOFER IN an Buchse CENTER IN

FRONT- oder SURR-Verbindung

Audioverbindungskabel (rot und weiß) (mitgeliefert)

Weiß (L) Rot (R) Rot (R) Weiß (L)

CENTER- oder SUB WOOFER-

Verbindung

Audioverbindungskabel (schwarz) (mitgeliefert)

Hinweise

• Bei einer Verbindung für die Mehrkanalwiedergabe schließen Sie auch die Buchsen ANALOG 2CH OUT an, so daß Sie eine CD (oder SACD) wiedergeben können, wenn Sie den Eingangswählschalter am Verstärker auf CD- bzw. SACD-Eingang stellen.
• Während der Wiedergabe einer herkömmlichen CD oder einer 2-Kanal-Super-Audio-CD werden dieselben Signale, die über die Buchsen ANALOG 2CH OUT ausgegeben werden, auch über die Buchsen ANALOG 5.1CH FRONT L/R ausgegeben.
• Während der Wiedergabe einer Mehrkanal-SuperAudio-CD werden dieselben Signale, die über die Buchsen ANALOG 5.1CH FRONT L/R ausgegeben werden, auch über die Buchsen ANALOG 2CH OUT ausgegeben. Die herunterkonvertierten Mehrkanalsignale werden nicht wiedergegeben.
• Es gibt verschiedene Typen von Super-Audio-CDs, z. B. 5-Kanal-, 4-Kanal- und 3-Kanal-CDs. Bei der Wiedergabe solcher CDs werden die Signale nicht über alle ANALOG 5.1CH OUT-Buchsen ausgegeben. Einzelheiten zur Wiedergabe finden Sie auf der Hülle oder den Anweisungen zur SuperAudio-CD.

Anschließen der Audiokomponenten (Fortsetzung)

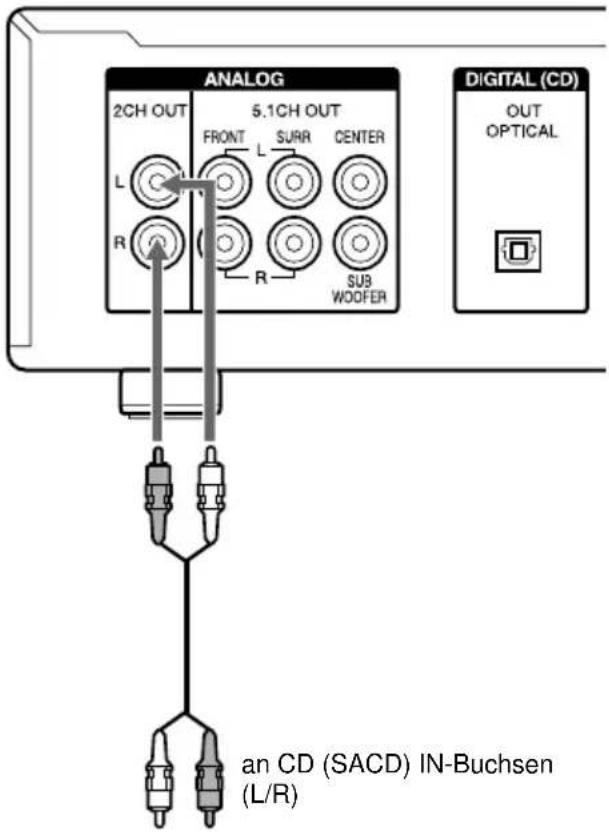

Anschließen über die Buchsen ANALOG 2CH OUT

Stellen Sie in diesem Fall die Verbindung über ein Audioverbindungskabel her. Verbinden Sie die Buchsen ANALOG 2CH OUT L/R mit den CD- bzw. SACD-Eingangsbuchsen am Verstärker. Achten Sie darauf, die farbcodierten Stecker mit den richtigen Buchsen an den Geräten zu verbinden: weiß (links) zu weiß und rot (rechts) zu rot.

ANALOG 2CH OUT 5.1CH OUT FRONT L SURR CENTER R R SUB WOOFER DIGITAL (CD) OUT OPTICAL an CD (SACD) IN-Buchsen (L/R)

Audioverbindungskabel (rot und weiß) (nicht mitgeliefert*)

Weiß (L) Rot (R) Rot (B) Weiß (L)

* Wenn Sie nicht die ANALOG 5.1 CH-Verbindung herstellen (Seite 6), können Sie das mitgelieferte Audioverbindungskabel für die ANALOG 2CH-Verbindung verwenden.

Anschließen über die Buchse DIGITAL (CD) OUT OPTICAL

Stellen Sie in diesem Fall die Verbindung über ein optisches Digitalkabel her. Um ein optisches Digitalkabel an die Buchse DIGITAL (CD) OUT OPTICAL anzuschließen, nehmen Sie die Kappe vom Anschluß ab und stecken den Kabelstecker in die Buchse, bis er mit einem Klicken einrastet.

Verbiegen und verdrehen Sie das optische Kabel nicht.

optisches Digitalkabel (nicht mitgeliefert)

Hinweis

Nur die Audiosignale herkömmlicher CDs werden über den Anschluß DIGITAL (CD) OUT OPTICAL ausgegeben. Die Signale von Super-Audio-CDs können über die DIGITAL (CD) OUT OPTICAL-Anschlüsse nicht ausgegeben werden.

Anschließen des Netzkabels

Schließen Sie das Netzkabel an eine Netzsteckdose an.

Wiedergeben von CDs

Kompatible CD-Typen

Folgende CDs können mit diesem Player wiedergegeben werden.

Je nachdem, welcher CD-Typ wiedergegeben werden soll, wählen Sie die entsprechende Anzeige mit Hilfe der Taste SACD/CD oder MULTI/2CH (Seite 11).

Klassifizierung nach Schichten

Super-Audio-CD (einschichtige CD)

Diese CD verfügt über eine einzige HD (hohe Dichte)-Schicht.

Wenn Sie eine solche CD wiedergeben, wird der Player automatisch in den Wiedergabemodus für Super-Audio-CDs geschaltet.

HD-Schicht (Super Audio-CD)

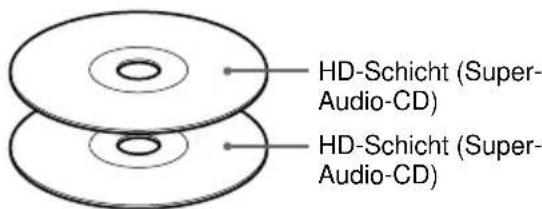

Super-Audio-CD (zweischichtige CD)

Diese CD verfügt über zwei HD-Schichten und bietet somit eine längere Spieldauer.

Wenn Sie eine solche CD wiedergeben, wird der Player automatisch in den Wiedergabemodus für Super-Audio-CDs geschaltet.

Da sich bei der zweischichtigen CD beide HD-Schichten auf einer Seite befinden, ist es nicht notwendig, die CD umzudrehen.

HD-Schicht (Super Audio-CD) HD-Schicht (Super Audio-CD)

Herkömmliche CD

Diese CD ist das Standardformat.

Wenn Sie eine solche CD wiedergeben, wird der Player automatisch in den Wiedergabemodus für herkömmliche CDs geschaltet.

CD-Schicht

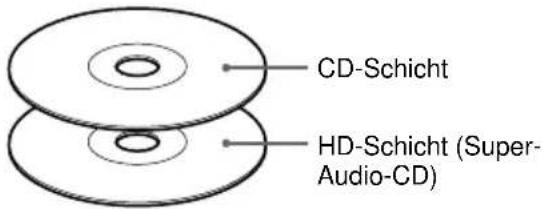

Super-Audio-CD + CD (Hybrid-CD)

Diese CD verfügt über eine HD-Schicht und eine CD-Schicht. Wählen Sie mit SACD/CD die Schicht aus, die Sie wiedergeben lassen wollen. Da sich beide Schichten auf einer Seite befinden, ist es nicht notwendig, die CD umzudrehen. Die CD-Schicht können Sie auch mit einem herkömmlichen CD-Player wiedergeben.

CD-Schicht HD-Schicht (Super- Audio-CD)

Klassifizierung nach Kanalkonfiguration der Super-Audio-CD

2-Kanal-Super-Audio-CD

Diese CD enthält einen 2-Kanal-Wiedergabebereich.

Wenn Sie eine solche CD wiedergeben, wird der Player automatisch in den 2-Kanal-Wiedergabemodus geschaltet.

2-Kanal- Wiedergabebereich

Mehrkanal-Super-Audio-CD

Diese CD enthält einen Mehrkanal-Wiedergabebereich.

Wenn Sie eine solche CD wiedergeben, wird der Player automatisch in den Mehrkanal-Wiedergabemodus geschaltet.

Mehrkanal- Wiedergabebereich

Kompatible CD-Typen (Fortsetzung)

Super-Audio-CD mit 2-Kanal- und Mehrkanal-Wiedergabebereich

Diese CD enthält einen 2-Kanal-Wiedergabebereich und einen Mehrkanal-Wiedergabebereich.

Wählen Sie mit MULTI/2CH den Wiedergabebereich aus, den Sie hören wollen.

2-Kanal- Wiedergabebereich Mehrkanal- Wiedergabebereich

Sie können den Standardwiedergabebereich auswählen (2-Kanal-Wiedergabebereich oder Mehrkanal-Wiedergabebereich).

1 Drücken Sie im Stopmodus die Taste MENU.
2 Drehen Sie I<>, bis „M/2CH SELECT” im Display erscheint.
3 Drücken Sie ◀◀AMS▶▶. Der aktuelle Wiedergabebereich erscheint.
4 Drehen Sie ◀◀AMS▶▶, und wählen Sie den gewünschten Wiedergabebereich aus. Drücken Sie dann erneut ◀◀AMS▶▶.

Nicht kompatible CDs

Folgende CDs/DVDs können mit diesem Player nicht wiedergegeben werden. Wenn Sie versuchen, eine solche CD/DVD wiederzugeben, erscheint die Fehlermeldung „TOC Error“ oder „No Disc“, oder es wird kein Ton ausgegeben.

• CD-ROM
• DVD usw.

Wiedergeben einer CD

Im folgenden wird beschrieben, wie Sie die normale Wiedergabe starten können und welche Grundfunktionen bei der Wiedergabe zur Verfügung stehen.

1 Schalten Sie den Verstärker ein. Drehen Sie die Lautstärke ganz herunter.
2 Stellen Sie mit dem Eingangswählschalter am Verstärker die Position für den CD-Player ein.
3 Schalten Sie den Player mit dem Schalter POWER ein.
4 Drücken Sie ≅ OPEN/CLOSE um das CD-Fach zu öffnen, und legen Sie eine CD in das Fach ein.

Mit der Beschriftung nach oben

5 Wählen Sie mit SACD/CD die SACD oder CD aus.

Mit jedem Tastendruck auf diese Taste erscheint abwechselnd SACD oder CD im Display. Wählen Sie den Typ der CD im Fach aus. Einzelheiten dazu finden Sie auf Seite 9.

6 Drücken Sie ▷.

Die Wiedergabe startet ab dem ersten Titel. Wenn Sie die Wiedergabe ab einem bestimmten Titel starten wollen, drehen Sie ◀◀◀AMS▶▶, um die Titelnummer auszuwählen, bevor Sie ▷ drücken.

7 Stellen Sie die Lautstärke am Verstärker ein.

Grundfunktionen bei der Wiedergabe

Funktion Taste

Stoppen der Wiedergabe ■

Unterbrechen der II

Wiedergabe (Pause)

Fortsetzen der || oder ▷

Wiedergabe nach einer Pause

Ansteuern eines Drehen Sie

nachfolgenden Titels	AMS	im
	Uhrzeigersinn.

Ansteuern des Anfangs Drehen Sie

des aktuellen Titels [IMAGE] gegen bzw. eines Uhrzeigersinn.vorhergehendenden Titels

Auswerfen der CD ≜ OPEN/CLOSE

Wenn Sie den Player einschalten und bereits eine CD eingelegt ist

Die Wiedergabe beginnt automatisch. Wenn Sie einen handelsüblichen Timer anschließen, können Sie die Wiedergabe der CD zu einem beliebigen Zeitpunkt beginnen lassen.

So wählen Sie bei einer Hybrid-CD die wiederzugebende Schicht aus (Seite 9)

Beenden Sie die Wiedergabe mit ■, und drücken Sie dann mehrmals SACD/CD, so daß die Anzeige „SACD“ oder „CD“ aufleuchtet.

So wählen Sie den gewünschten Wiedergabebereich aus, wenn Sie eine Super-Audio-CD mit einem 2-Kanal- und einem Mehrkanal-Wiedergabebereich wiedergeben (Seite 10)

Stoppen Sie die Wiedergabe mit ■, und drücken Sie dann mehrmals MULTI/2CH, so daß „MULTI CH“ oder „2 CH“ angezeigt wird.

Hinweis

Erhöhen Sie während der Wiedergabe die Lautstärke ganz allmählich vom niedrigsten Pegel aus. Dieses Gerät gibt Bandbreiten außerhalb des normalen Hörbereichs unter Umständen nicht vollständig wieder. Dadurch kann es zu Schäden an den Lautsprechern oder zu Gehörschäden kommen.

Das Display

Im Display werden verschiedene Informationen über die CD bzw. den Titel angezeigt, der gerade wiedergegeben wird. In diesem Abschnitt wird erläutert, welche Informationen zur aktuellen CD und in den verschiedenen Modi angezeigt werden.

CD-Informationen beim Einlegen einer CD

Je nach CD, die gerade eingelegt wird, erscheint folgendes im Display:

2-Kanal-Super-Audio-CD

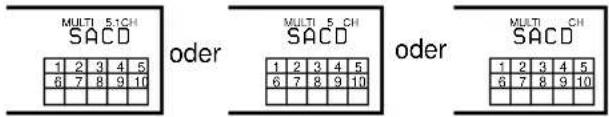

Mehrkanal-Super-Audio-CD

MULTI 5.1CH SACD oder MULTI 5 CH SACD oder MULTI CH SACD

Während der Wiedergabe einer 5.1-Kanal-Super-Audio-CD

Während der Wiedergabe einer 5-Kanal-Super-Audio-CD

Während der Wiedergabe anderer Super-Audio-CDs oder im Stopmodus

Herkömmliche CD

Anzeigen von Informationen im Stopmodus

Drücken Sie TIME/TEXT.

Im Display erscheinen die Gesamtzahl der Titel und die Gesamtspieldauer.

Gesamtzahl der Titel Gesamtspieldauer

TRACK 10 MIN SEC 45.28 MULTI CH SACD 1 2 3 4 5 6 7 8 9 10

Das Display (Fortsetzung)

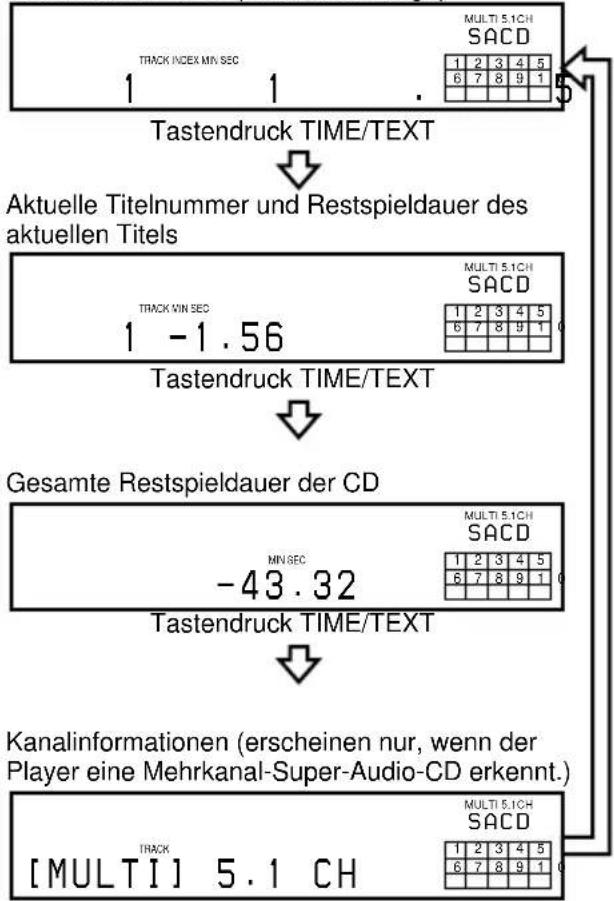

Anzeigen von Informationen während der Wiedergabe

Drücken Sie TIME/TEXT.

Mit jedem Tastendruck auf diese Taste erscheinen die aktuelle Titelnummer und die verstrichene bzw. die Restspieldauer dieses Titels oder die gesamte Restspieldauer auf der CD im Display.

Wenn der Player eine Mehrkanal-Super-Audio-CD erkennt, werden die Kanalinformationen vor der Standardanzeige angezeigt.

Aktuelle Titelnummer und verstrichene Spieldauer des aktuellen Titels (Standardanzeige)

Ausschalten der Informationsanzeige im Display

Jedes Mal, wenn Sie während der Wiedergabe einer CD auf der Fernbedienung DISPLAY MODE drücken, wird das Display abwechselnd aus- und wieder eingeschaltet.

Auch wenn Sie das Display ausgeschaltet haben, schaltet es sich ein, wenn Sie die Wiedergabe unterbrechen oder stoppen. Wenn Sie die Wiedergabe fortsetzen, schaltet sich das Display wieder aus.

Vor dem Starten der Wiedergabe erscheint „Display Off“, wenn Sie mit DISPLAY MODE das Display ausschalten, und „Display On“, wenn Sie mit der Taste das Display einschalten.

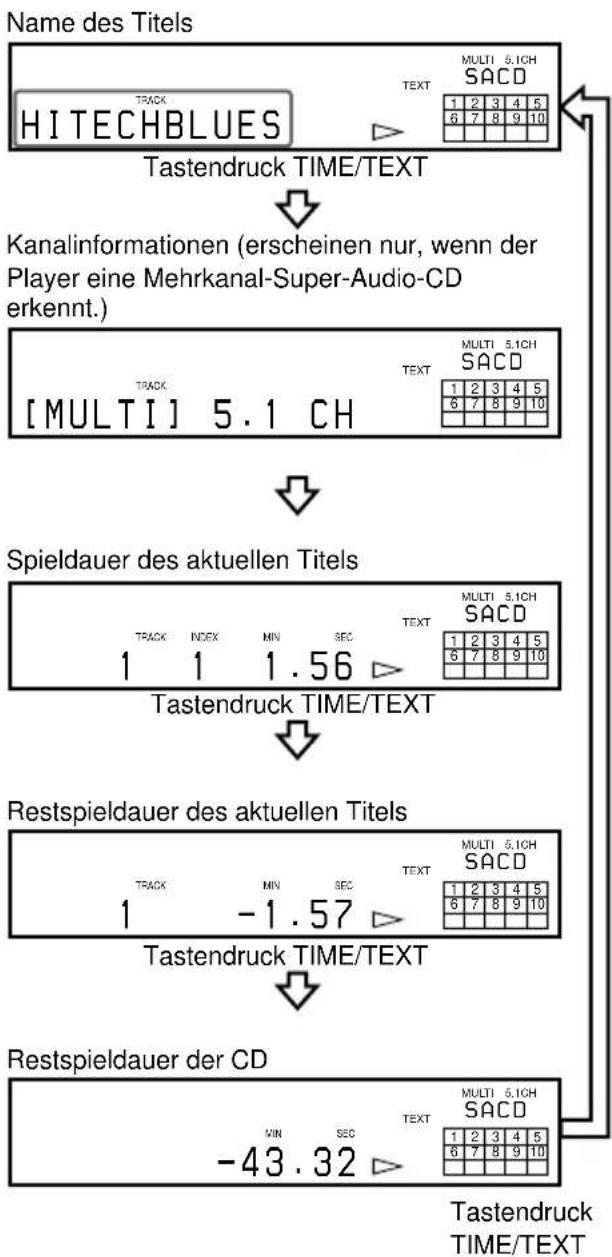

Anzeigen der Informationen auf einer TEXT-CD

TEXT-CDs enthalten zusätzlich zu den Audiosignalen Informationen wie den Namen der CD und den Namen des Interpreten. Bei diesem Player können der Name der CD, der Name des Interpreten und der Name des aktuellen Titels als TEXT-Informationen angezeigt werden.

Wenn der Player eine TEXT-CD erkennt, erscheint „TEXT“ im Display. Wenn auf einer TEXT-CD mehrere Sprachen aufgezeichnet sind, erscheinen „TEXT“ und „MULTI“ im Display. Wenn Sie die Informationen in einer anderen Sprache anzeigen lassen wollen, lesen Sie bitte unter „Anzeigen der Informationen auf einer TEXT-CD in einer anderen Sprache“ auf Seite 14 nach.

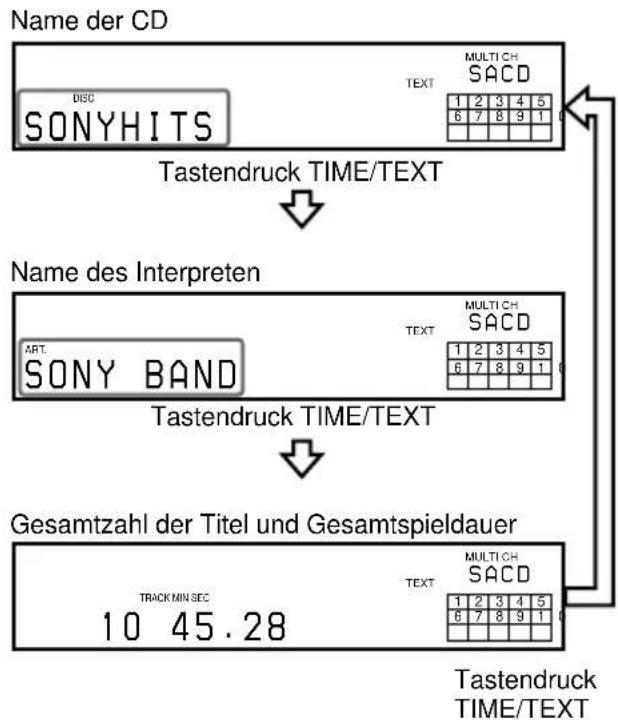

Anzeigen der Informationen auf einer TEXT-CD im Stopmodus

Drücken Sie TIME/TEXT.

Mit jedem Tastendruck auf diese Taste erscheint abwechselnd der Name der CD oder der Name des Interpreten im Display. Wenn Sie den Namen des Interpreten auswählen, erscheint „ART.“ im Display.

• Vor dem Starten der Wiedergabe

    subgraph A
        G["DISC SONYHITS"]
        H["MULTI CH SACD"]
        I["1 2 3 4 5 6 7 8 9 1"]
    end

    subgraph C
        J["ART SONY BAND"]
        K["MULTI CH SACD"]
        L["1 2 3 4 5 6 7 8 9 1"]
    end

    subgraph D
        M["TACK MIN SEC 10 45.28"]
    end

    N["TASTENDRuck TIME/TEXT"]

Anzeigen der Informationen auf einer TEXT-CD während der CD-Wiedergabe

Der Name des aktuellen Titels erscheint. Wenn der Name der CD aus mehr als 15 Zeichen besteht, läuft der Name durch das Display, und danach werden die ersten 14 Zeichen ständig im Display angezeigt.

Wenn der Player eine Mehrkanal-Super-Audio-CD erkennt, werden die Kanalinformationen vor der Spieldauer des aktuellen Titels angezeigt.

• Während der Wiedergabe einer CD

    subgraph A
        B
        C
        D
        E
        F
        G
        H
        I
        J
    end

    subgraph B
        B
        C
        E
        F
        G
        H
        I
    end

    subgraph C
        C
        D
        E
        F
        G
        H
    end

    subgraph D
        D
        E
        F
        G
        H
    end

    subgraph F
        F
        G
        H
    end

    subgraph H
        H
        I
    end

    subgraph H
        H
        I
    end

    subgraph I
        I
        J
    end

    subgraph J
        J
    end

    subgraph K
        K
        L
    end

    A --> M["MULTI 5.1CH SACD"]
    M --> N["1 2 3 4 5 6 7 8 9 10"]
    N --> O["6 7 8 9 10"]

Das Display (Fortsetzung)

Hinweise

• Bei einigen CDs werden möglicherweise nicht alle Zeichen im Display angezeigt.
• Mit diesem Player können nur die Namen von CDs, Interpreten und Titeln von TEXT-CDs angezeigt werden. Andere Informationen können nicht angezeigt werden.

Anzeigen der Informationen auf einer TEXT-CD in einer anderen Sprache

Sie können die Sprache, in der die Informationen angezeigt werden, wechseln, wenn die TEXT-CD über die Mehrsprachenfunktion verfügt. Wenn der Player eine solche TEXT-CD erkennt, erscheinen „TEXT“ und „MULTI“ im Display. Wechseln Sie die Sprache wie im folgenden beschrieben.

1 Drücken Sie im Stopmodus MENU.
2 Drehen Sie ◀◀◀ AMS▶▶, bis „LANGUAGE“ im Display erscheint.
3 Drücken Sie ◀◀AMS▶▶.
Die zur Zeit ausgewählte Sprache (Englisch, Französisch, Deutsch usw.) blinkt. Wenn der Player die Sprache auf einer TEXT-CD nicht anzeigen kann, erscheint im Display „Other Lang“.
4 Drehen Sie ◀AMS▶▶, bis die gewünschte Sprache im Display erscheint.
5 Drücken Sie ◀◀AMS▶▶.
Nach einigen Sekunden erscheinen die Informationen in der ausgewählten Sprache.

Ansteuern eines bestimmten Titels

Im Stopmodus und während der Wiedergabe können Sie jederzeit einen bestimmten Titel ansteuern.

Zum Ansteuern	Gehen Sie folgendermaßen vor:
Des nächsten oder nachfolgender Titel	Drehen Sie 『 『 『 『 』 im Uhrzeigersinn, bis Sie den gewünschten Titel gefunden haben. Auf der Fernbedienung drücken Sie so oft ▶▶1, bis Sie den Titel gefunden haben.
Des aktuellen oder vorhergehender Titel	Drehen Sie 『 『 『 『 』 gegen den Uhrzeigersinn, bis Sie den gewünschten Titel gefunden haben. Auf der Fernbedienung drücken Sie so oft ▶◀, bis Sie den Titel gefunden haben.
Eines bestimmten Titels direkt	Drehen Sie 『 『 『 』 , bis Sie die Nummer des gewünschten Titels gefunden haben. Auf der Fernbedienung drücken Sie so oft ▶◀ oder ▶▶1, bis Sie den Titel gefunden haben.

Direktes Ansteuern eines Titels durch Eingabe der Titelnummer

Geben Sie die Titelnummer mit der/n Zahlentaste(n) ein.

So geben Sie eine Titelnummer über 11 ein.

1 Drücken Sie >10.
2 Geben Sie die Ziffern der Titelnummer ein.

Wenn Sie 0 eingeben wollen, drücken Sie 10/0.

Beispiele:

• Zum Wiedergeben von Titelnummer 30 drücken Sie >10, dann 3 und 10/0.
• Zum Wiedergeben von Titelnummer 100 drücken Sie zweimal >10, dann 1 und zweimal 10/0.

Ansteuern einer bestimmten Passage in einem Titel

Sie können während der Wiedergabe einer CD und im Pausemodus eine bestimmte Stelle in einem Titel ansteuern.

Ansteuern einer bestimmten Stelle, während der Ton wiedergegeben wird (Suchen)

Halten Sie während der Wiedergabe ◀◀/▶▶ gedrückt.

Während des Vorwärts- bzw. Rückwärtssuchens wird der Ton mit Unterbrechungen wiedergegeben.

Lassen Sie die Taste los, sobald Sie die gewünschte Stelle gefunden haben.

Ansteuern einer bestimmten Stelle mit Hilfe der Zeitanzeige (Suchen mit hoher Geschwindigkeit)

Halten Sie im Pausemodus ◀◀/▶▶ gedrückt.

Der Wiedergabeton ist nicht zu hören.

Wenn „Over!!“ im Display erscheint Das Ende der CD ist erreicht. Drücken Sie ◀◀◀ oder ◀◀◀, um wieder zurückzuschalten.

Hinweis

Bei Titeln, die nur ein paar Sekunden lang sind, wird der Ton beim Suchen unter Umständen nicht wiedergegeben. In diesem Fall können Sie die gewünschte Stelle eventuell nicht richtig ansteuern.

Ansteuern einer bestimmten Stelle mit der Indexfunktion (Indexsuche)

Drücken Sie während der Wiedergabe oder im Pausemodus mehrmals INDEX→ oder INDEX←.

Was ist ein INDEX?

Auf einigen SACDs oder CDs sind die Titel oder die gesamte CD mit Hilfe von Indexmarkierungen in kleinere Einheiten unterteilt. Dies ist besonders nützlich, wenn Sie eine bestimmte Stelle in sehr langen Titeln, wie sie zum Beispiel bei klassischer Musik häufiger vorkommen, ansteuern wollen. Die Indexsuchfunktion kann nur bei im Handel erhältlichen, indizierten CDs verwendet werden. Ob eine CD indiziert ist, ist normalerweise auf der Hülle angegeben.function works only when you use a commercially available indexed discs (usually indicated on the label).

Ansteuern einer Passage durch Einstellen eines Zeitpunkts im Titel (Time Search)

1 Wählen Sie mit ◀◀◀/▶▶▶ I (oder drehen Sie ◀◀◀AMS▶▶▶) den gewünschten Titel im Stopmodus aus.

2 Stellen Sie mit ◀◀/▶▶ den Zeitpunkt ein, an dem die Wiedergabe starten soll. Achten Sie dabei auf die Anzeige im Display.

Sie können den Zeitpunkt ab dem Anfang des gewünschten Titels einstellen, wenn Sie zuerst ▶▶ drücken, und den Zeitpunkt vom Ende des gewünschten Titels zurückgerechnet, wenn Sie zuerst ◀◀ drücken.

TRACK 5 MIN SEG 2.57 MULTI 5.1CH SACD 1 2 3 4 5 6 7 8 9 10

3 Drücken Sie ▷.

Die Wiedergabe beginnt am angegebenen Zeitpunkt im Titel.

Wiederholte Wiedergabe von Titeln

Sie können eine ganze CD oder bestimmte Passagen darauf wiederholt wiedergeben lassen. Diese Funktion steht auch bei Shuffle Play zum Wiederholen aller Titel in willkürlicher Reihenfolge (Seite 17) und bei Programme Play zum Wiederholen aller Titel in einem Programm (Seite 18) zur Verfügung. Außerdem können Sie eine bestimmte Passage in einem Titel wiederholt wiedergeben lassen.

Hinweis

Wenn Sie den Player ausschalten oder das Netzkabel lösen, speichert der Player die letzte Einstellung für die wiederholte Wiedergabe („Repeat All“ oder „Repeat 1“), so daß beim nächsten Einschalten des Players die gespeicherte Einstellung wieder in Kraft tritt. Die Einstellung für „Repeat A-B Play“ wird dagegen gelöscht, wenn Sie den Player ausschalten oder das Netzkabel lösen.

Wiederholte Wiedergabe aller Titel auf einer CD (Repeat All Play)

Drücken Sie einmal REPEAT und dann ▷.

„REPEAT“ erscheint im Display, und die wiederholte Wiedergabe aller Titel beginnt.

In welcher Reihenfolge die Titel wiederholt wiedergegeben werden, hängt vom gewählten Wiedergabemodus ab.

Wiedergabe-modus	Wiederholungs-reihenfolge
Normale Wiedergabe (Seite 10)	Alle Titel in der Originalreihenfolge
Shuffle Play (Seite 17)	Alle Titel in willkürlicher Reihenfolge
Programme Play (Seite 18)	Alle Titel im Programm in der programmierten Reihenfolge

So beenden Sie Repeat All Play

Drücken Sie ■.

So setzen Sie die normale Wiedergabe fort

Drücken Sie REPEAT so oft, bis „REPEAT“ ausgeblendet wird.

Wiederholte Wiedergabe des aktuellen Titels (Repeat 1 Play)

Während der Wiedergabe des gewünschten Titels drücken Sie REPEAT so oft, bis „REPEAT 1“ im Display erscheint.

Die wiederholte Wiedergabe des aktuellen Titels beginnt.

So beenden Sie Repeat 1 Play

Drücken Sie ■.

So setzen Sie die normale Wiedergabe fort

Drücken Sie REPEAT so oft, bis „REPEAT 1“ ausgeblendet wird.

Wiederholte Wiedergabe einer bestimmten Passage in einem Titel (Repeat A-B Play)

Sie können eine bestimmte Passage in einem Titel wiederholt wiedergeben lassen. Beachten Sie bitte, daß sich die angegebene Passage innerhalb eines Titels befinden muß.

1 Drücken Sie während der Wiedergabe am Anfangspunkt (Punkt A) der wiederholt wiederzugebenden Passage die Taste A↔B.

„REPEAT“ erscheint, und „A“ blinkt im Display.

2 Lassen Sie den Titel weiter wiedergeben (oder drücken Sie ▶▶), um das Ende (Punkt B) der gewünschten Passage anzusteuern, und drücken Sie dann die Taste A↔B.

„REPEAT A-B“ erscheint im Display, und die wiederholte Wiedergabe der angegebenen Passage beginnt.

So beenden Sie Repeat A-B Play und setzen die normale Wiedergabe fort

Drücken Sie REPEAT oder ■.

Festlegen eines neuen Anfangs- und Endpunkts während Repeat A-B Play

Sie können den aktuellen Endpunkt als neuen Anfangspunkt definieren und dann einen neuen Endpunkt festlegen, um eine Passage direkt nach der aktuellen Passage wiederholt wiedergeben zu lassen.

1 Drücken Sie während Repeat A-B Play die Taste A↔B.

Der aktuelle Endpunkt wird zum neuen Anfangspunkt (Punkt A).

„REPEAT“ leuchtet auf, und „A-“ blinkt im Display.

2 Steuern Sie den neuen Endpunkt (Punkt B) an, und drücken Sie die Taste A↔B.

„REPEAT A-B“ leuchtet auf, und der Player beginnt mit der wiederholten Wiedergabe der neu definierten Passage.

Wenn Sie wieder am Anfangspunkt A starten wollen, drücken Sie H während Repeat A↔B Play.

Wiedergeben von Titeln in willkürlicher Reihenfolge (Shuffle Play)

Wenn Sie Shuffle Play wählen, gibt der Player alle Titel auf der CD in willkürlicher Reihenfolge wieder.

1 Drücken Sie im Stopmodus SHUFFLE auf der Fernbedienung.

Wenn Sie die Bedienelemente am Player verwenden, drücken Sie PLAY MODE so oft, bis „SHUFFLE“ im Display erscheint.

2 Drücken Sie ▷.

Shuffle Play beginnt.

Die Anzeige „„“ erscheint, während der Player die Titel „mischt“ (engl. „shuffle“). Die Wiedergabe wird beendet, sobald alle Titel einmal wiedergegeben wurden.

So setzen Sie die normale Wiedergabe fort

Drücken Sie CONTINUE auf der Fernbedienung.

Wenn Sie die Bedienelemente am Player verwenden, drücken Sie PLAY MODE so oft, bis „SHUFFLE“ im Display ausgeblendet wird.

♀ Sie können während Shuffle Play einen bestimmten Titel ansteuern.

Drücken Sie I◀◀/▶▶I.

Steuern Sie mit ▶▶▶ den nächsten Titel bzw. mit ◀◀◀ den Anfang des aktuellen Titels an. Der Player schaltet nicht zurück zu Titeln, die bereits wiedergegeben wurden.

Zusammenstellen eines eigenen Programms (Programme Play)

Sie können die Titel auswählen, die Ihnen besonders gefallen und diese in der gewünschten Wiedergabereihenfolge zu einem Programm zusammenstellen. Ein solches Programm kann aus bis zu 32 Titeln bestehen (eller darf maximal eine Gesamtspieldauer von 999 Minuten und 59 Sekunden aufweisen).

1 Drücken Sie im Stopmodus PROGRAM auf der Fernbedienung.

„PROGRAM“ erscheint im Display.

Wenn Sie die Bedienelemente am Player verwenden, drücken Sie PLAY MODE so oft, bis „PROGRAM“ im Display erscheint.

2 Geben Sie die Titelnummer mit den Zahlentasten ein.

Wenn Sie eine falsche Titelnummer eingegeben haben

Löschen Sie die Titelnummer mit CLEAR, und geben Sie die richtige Titelnummer mit den Zahlentasten ein.

So wählen Sie eine Titelnummer über 11 aus

Drücken Sie >10 (Seite 14).

Wenn Sie die Bedienelemente am Player verwenden, drehen Sie ◀◀AMS▶▶, bis der gewünschte Titel erscheint, und drücken dann auf ◀◀AMS▶▶, um den Titel auszuwählen.

3 Wollen Sie weitere Titel programmieren, gehen Sie wie in Schritt 2 erläutert vor.

Jedesmal, wenn Sie eine Titelnummer eingeben, erscheint die Gesamtspieldauer des Programms im Display.

4 Drücken Sie ▷.

Programme Play beginnt.

So setzen Sie die normale Wiedergabe fort

Drücken Sie CONTINUE auf der Fernbedienung.

Wenn Sie die Bedienelemente am Player verwenden, drücken Sie PLAY MODE so oft, bis „PROGRAM“ im Display ausgeblendet wird.

Das Programm bleibt gespeichert, auch wenn Programme Play beendet ist.

Drücken Sie ▷, wenn Sie das Programm ab dem Anfang erneut wiedergeben wollen. Das Programm bleibt gespeichert, auch wenn die Wiedergabe beendet ist.

Hinweis

Wenn Sie den Player ausschalten, das Netzkabel lösen oder ≜ OPEN/CLOSE drücken, wird das Programm gelöscht.

Überprüfen des Programms

Drücken Sie vor oder während der Wiedergabe die Taste CHECK.

Mit jedem Tastendruck werden die Titelnummern in der programmierten Reihenfolge im Display angezeigt.

Wenn Sie während der Wiedergabe CHECK drücken, erscheint die Nummer des nächsten Titels nach dem Titel, der gerade wiedergegeben wird.

Ändern des Programms

Im Stopmodus können Sie das Programm ändern.

Funktion	Vorgehen:
Löschen eines Titels	1Drücken Sie CHECK so oft, bis die Nummer des zu löschenden Titels erscheint.2Drücken Sie CLEAR.
Löschen des jeweils letzten Titels im Programm	Drücken Sie CLEAR.Mit jedem Tastendruck auf CLEAR wird der letzte Titel des Programms gelöscht.
Anfügen eines Titels ans Ende des Programms	Wählen Sie mit ◀◀◀/▶▶ den Titel aus, den Sie hinzufügen wollen, und drücken Sie dann PROGRAM. Auf der Fernbedienung drücken Sie die Zahlentaste für den hinzuzufügenden Titel.Wenn Sie die Bedienelemente am Player verwenden, drehen Sie ◀◀◀AMS▶▶, bis die hinzuzufügende Titelnummer erscheint, und drücken dann auf ◀◀◀AMS▶▶.
Löschen aller Titel	Halten Sie CLEAR oder ■ etwa 2 Sekunden lang gedrückt, bis „Prog CLEAR“ im Display erscheint.

Wiedergeben einer Mehrkanal-Super-Audio-CD (Mehrkanal-Management)

Mit Hilfe des Mehrkanal-Managements stellt der Player den Wiedergabemodus einer SuperAudio-CD mit dem in den Player integrierten DSD-DSP je nach Anordnung und Größe der Lautsprecher ein.

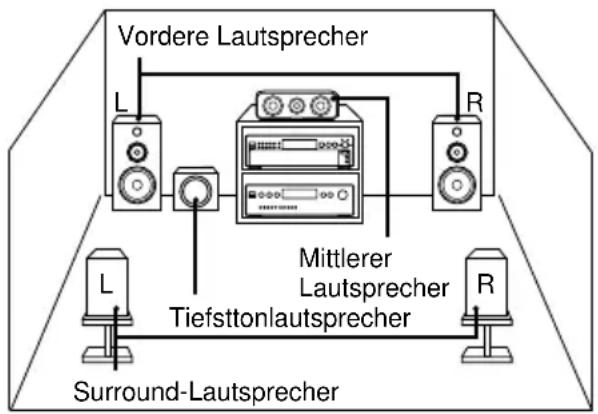

Beispiel für Lautsprecheranordnung

So stellen Sie das Mehrkanal-Management ein:

1 Wählen Sie einen voreingestellten Wiedergabemodus aus (für 2-Kanal- oder Mehrkanal-Wiedergabe).
2 Stellen Sie die Ausgangspegelbalance der einzelnen Lautsprecher ein (nur wenn Sie den Mehrkanal-Wiedergabemodus auswählen).

Hinweise

• Diese Funktionen stehen nur bei der Wiedergabe von Super-Audio-CDs zur Verfügung.
  • Die Ausgangspegelbalance läßt sich je nach ausgewähltem Modus für die Lautsprecheranordnung nicht einstellen.

Wiedergeben einer Mehrkanal-Super-Audio-CD (Mehrkanal-Management) (Fortsetzung)

Auswählen des 2-Kanal-Wiedergabemodus

1 Drücken Sie MENU.
2 Drehen Sie ◀◀AMS▶▶, bis „2CH SPK MODE“ im Display erscheint.
3 Drücken Sie ◀AMS▶▶.
Der Wiedergabemodus erscheint im Display.

Wiedergabe-modus	Vordere Lautsprecher	Tiefstton-lautsprecher
2CH Direct	Jedes Signal wird direkt von den vorderen Lautsprechern ausgegeben. Über den Tiefsttonlautsprecher wird kein Signal ausgegeben.
2CH + SW	○	○

4 Drehen Sie ◀◀AMS▶▶, bis der gewünschte Modus im Display erscheint.

5 Drücken Sie ◀◇AMS◇◇.

Hinweis

Sie können diese Funktion nicht ausführen, wenn sich der Player im CD- oder Mehrkanal-Wiedergabemodus befindet. Diese Funktion steht nur zur Verfügung, wenn sich der Player im Wiedergabemodus für 2-Kanal-Super-Audio-CDs befindet, das CD-Fach offen ist oder keine CDs in den Player eingelegt sind.

Auswählen des Mehrkanal-Wiedergabemodus

1 Drücken Sie MENU.
2 Drehen Sie ◀◀◀ AMS▶▶, bis "MCH SPK MODE" im Display erscheint.

3 Drücken Sie ◀AMS▶▶.

Der Wiedergabemodus erscheint im Display.

Wiedergabe-modus	Vordere Lautsprecher	Mittlerer Lautsprecher
MCH Direct	Jedes Signal wird direkt von den einzelnen Lautsprechern ausgegeben.	L
5 – Large + SW	Large	arge
5 – Large	Large	Large
5 – Small + SW	Small	Small
FRT – Large +SW	Large	Small
FRT – Large	Large	Small
No – CNTR + SW	Large	—
No – CNTR	Large	—

Wiedergabe-modus	Surround-Lautsprecher	Tiefstton-lautsprecher
MCH Direct	Jedes Signal wird direkt von den einzelnen Lautsprechern ausgegeben.
5 – Large + SW	Large	○
5 – Large	Large	—
5 – Small + SW	Small	○
FRT – Large +SW	Small	○
FRT – Large	Small	—
No – CNTR + SW	Large	○
No – CNTR	Large	—

Hinweise zu großen („Large“) bzw. kleinen („Small“) Lautsprechern

Ein großer Lautsprecher („Large“) kann Bässe kraftvoll wiedergeben. Wenn Sie für die Surround-Lautsprecher „Small“ auswählen, werden die Bässe der Surround-Lautsprecher von den vorderen Lautsprechern und/oder dem Tiefsttonlautsprecher reproduziert. Im Normalfall wählen Sie "MCH Direct" oder die Einstellungen, bei denen für alle Lautsprecher „Large“ definiert wird (z. B. „5 – Large + SW“, „5 – Large“). Wenn Tonstörungen auftreten oder der Mehrkanalton während der Wiedergabe einer Mehrkanal-Super-Audio-CD nicht deutlich zu hören ist, ändern Sie die Einstellungen der betreffenden Lautsprecher in „Small“.

4 Drehen Sie ◀◆AMS▶▶, bis der gewünschte Modus im Display erscheint.

5 Drücken Sie ◀AMS▶▶.

Die Anzeige zum Einstellen der Ausgangspegelbalance erscheint. Wenn Sie die Ausgangspegelbalance einstellen wollen, fahren Sie mit Schritt 4 unter „Einstellen der Ausgangspegelbalance am Bedienfeld vorne am Player“ auf Seite 21 bzw. Schritt 2 unter „Einstellen des Ausgangspegels mit der Fernbedienung“ auf Seite 22 fort.

Um zur normalen Anzeige zurückzuschalten, drücken Sie MENU.

Hinweise

• Das Mehrkanal-Management steht nicht zur Verfügung, wenn Sie „MCH Direct“ auswählen (Sie können die Ausgangspegelbalance der einzelnen Lautsprecher nicht einstellen).
• Die Einstellung für die Lautsprecher vorn wird automatisch auf „Large“ gesetzt, wenn Sie für den Tiefsttonlautsprecher „—“ einstellen.
• Wenn Sie einen Titel wiedergeben, der kein LFE-Signal* enthält, wird für den Tiefsttonlautsprecher kein Signal ausgegeben. Wenn Sie „MCH Direct“, „5 – Large + SW“ oder „No – CNTR + SW“ wählen, wird vom Tiefsttonlautsprecher kein Signal ausgegeben. Wenn Sie dagegen „5 – Small + SW“ oder „FRT – Large + SW“ wählen und die Lautsprechereinstellung auf „Small“ gesetzt ist, werden die Bässe über den Tiefsttonlautsprecher ausgegeben.

* LFE: Niederfrequenzverstärkung (angezeigt durch „1 CH“)

Einstellen der Ausgangspegelbalance der einzelnen Lautsprecher

Folgende Optionen können Sie über das Mehrkanal-Management einstellen:

CNTR BALANCE

Die relative Ausgangspegelbalance zwischen den vorderen Lautsprechern (FRONT L/R) und dem mittleren Lautsprecher (CENTER)

SURR BALANCE

Die relative Ausgangspegelbalance zwischen den vorderen Lautsprechern (FRONT L/R) und den Surround-Lautsprechern (SURR L/R)

SW BALANCE

Die relative Ausgangspegelbalance zwischen den vorderen Lautsprechern (FRONT L/R) und dem Tiefsttonlautsprecher (SUB WOOFER)

Hinweis

Einige Einstellungen sind je nach ausgewähltem Mehrkanal-Wiedergabemodus nicht möglich.

Einstellen der

Ausgangspegelbalance am Bedienfeld vorne am Player

Sie können die Ausgangspegelbalance der einzelnen Lautsprecher einstellen, während Sie den Wiedergabeton hören. Die Einstellung ist auch möglich, wenn Sie im Stopmodus den Testton hören.

1 Drücken Sie MENU.
2 Drehen Sie ◀◀AMS▶▶, bis „LEVEL ADJUST“ im Display erscheint.
3 Drücken Sie ◀AMS▶▶.
Fahren Sie während der Wiedergabe mit Schritt 6 fort.
4 Drehen Sie ◀◀AMS▶▶, bis „TONE ON“ im Display erscheint.
5 Drücken Sie ◀AMS▶▶.

Der Testton wird nacheinander von den Lautsprechern ausgegeben, und der entsprechende Lautsprechertyp erscheint im Display.

Wiedergeben einer Mehrkanal-Super-Audio-CD (Mehrkanal-Management) (Fortsetzung)

6 Drehen Sie ◀AMS▶▶, bis die gewünschte Option im Display erscheint.

Wählen Sie „CNTR BALANCE“, „SURR BALANCE“ oder „SW BALANCE“ aus.

Hinweis

Wenn Sie den Tiefsttonlautsprecher im Mehrkanal-Wiedergabemodus auf „—“ stellen (Seite 20), wird „SW BALANCE“ nicht angezeigt. Analog wird „CNTR BALANCE“ bzw. „SURR BALANCE“ nicht angezeigt, wenn Sie den entsprechenden Lautsprecher auf „—“ setzen.

7 Drücken Sie ◀◀AMS▶▶.

Die Anzeige zum Einstellen der Balance erscheint.

Im Stopmodus wird der Testton vom ausgewählten Lautsprecher ausgegeben.

Beispiel: Wenn Sie im Stopmodus „SURR BALANCE“ auswählen, wird der Testton von den vorderen Lautsprechern und den Surround-Lautsprechern ausgegeben.

DISC FRT:__⊥__:SURR MULTI CH SACD 1 2 3 4 5 6 7 8 9 10

8 Drehen Sie ◀◀AMS▶▶, und stellen Sie den Ausgangspegel ein.

DISC FRT: _ _.⊥_: SURR MULTI CH SACD 1 2 3 4 5 6 7 8 9 10

9 Drücken Sie ◀◀AMS▶▶.

Der Player schaltet wieder in den Status in Schritt 6 zurück.

Weitere Einstellungen nehmen Sie wie in Schritt 6 bis 9 erläutert vor.

10 Drücken Sie MENU, wenn das Einstellen abgeschlossen ist.

Im Display erscheint wieder die normale Anzeige.

Einstellen des Ausgangspegels mit der Fernbedienung

Sie können den Ausgangspegel der einzelnen Lautsprecher mit der mitgelieferten Fernbedienung von der Hörposition aus einstellen.

1 Drücken Sie während der Wiedergabe oder im Stopmodus LEVEL ADJ.

Fahren Sie während der Wiedergabe mit Schritt 4 fort.

2 Drücken Sie I◀◀/▶▶I so oft, bis „TONE ON“ im Display erscheint.

3 Drücken Sie ENTER.

Der Testton wird nacheinander von den Lautsprechern ausgegeben, und der entsprechende Lautsprecher erscheint im Display.

4 Drücken Sie ◀◀◀/▶▶▶ so oft, bis die gewünschte Option im Display erscheint.

Wählen Sie „CNTR BALANCE“, „SURR BALANCE“ oder „SW BALANCE“ aus.

Hinweis

Wenn Sie den Tiefsttonlautsprecher im Mehrkanal-Wiedergabemodus auf „—“ stellen (Seite 20), wird „SW BALANCE“ nicht angezeigt. Analog wird „CNTR BALANCE“ bzw. „SURR BALANCE“ nicht angezeigt, wenn Sie den entsprechenden Lautsprecher auf „—“ setzen.

5 Drücken Sie ENTER.

Die Anzeige zum Einstellen der Balance erscheint.

Im Stopmodus wird der Testton vom ausgewählten Lautsprecher ausgegeben.

Beispiel: Wenn Sie im Stopmodus „SURR BALANCE“ auswählen, wird der Testton von den vorderen Lautsprechern und den Surround-Lautsprechern ausgegeben.

FRT:__⊥__:SURR DISC MULTI CH SACD 1 2 3 4 5 6 7 8 9 10

6 Drücken Sie mehrmals ◀◀/▶▶, um den Ausgangspegel einzustellen.

DISCFRT:______:SURR

7 Drücken Sie ENTER.

Der Player schaltet wieder in den Status in Schritt 4 zurück.

Weitere Einstellungen nehmen Sie wie in Schritt 4 bis 7 erläutert vor.

8 Drücken Sie LEVEL ADJ, wenn das Einstellen abgeschlossen ist.

Im Display erscheint wieder die normale Anzeige.

Weitere Informationen

Sicherheitsmaßnahmen

Sicherheit

• Vorsicht — Die Verwendung optischer Instrumente zusammen mit diesem Produkt stellt ein Gesundheitsrisiko für die Augen dar.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose, und lassen Sie es von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.
• Das Netzkabel darf nur von einem qualifizierten Kundendienst ausgetauscht werden.
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.

Stromversorgung

• Bevor Sie den CD-Player in Betrieb nehmen, überprüfen Sie bitte, ob die Betriebsspannung des CD-Players Ihrer lokalen Stromversorgung entspricht. Die Betriebsspannung ist auf dem Typenschild hinten am CD-Player verzeichnet.
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Wenn Sie den CD-Player längere Zeit nicht benutzen wollen, ziehen Sie bitte das Netzkabel aus der Netzsteckdose. Ziehen Sie dabei immer am Stecker, nie am Kabel selbst.

Aufstellort

• Stellen Sie den CD-Player an einem Ort mit ausreichender Luftzufuhr auf, damit sich im Gerät kein Wärmestau bildet.
• Stellen Sie den CD-Player nicht auf eine weiche Oberfläche wie zum Beispiel einen Teppich. Dadurch könnten die Lüftungsöffnungen an der Unterseite blockiert werden.
• Stellen Sie den CD-Player nicht in der Nähe von Wärmequellen oder an Orten auf, an denen er direktem Sonnenlicht, übermäßig viel Staub oder mechanischen Erschütterungen ausgesetzt ist.

Niederschlag von Kondenswasser

• Wird der CD-Player direkt von einem kalten in einen warmen Raum gebracht oder in einem sehr feuchten Raum aufgestellt, kann sich auf den Linsen im CD-Player Feuchtigkeit niederschlagen. In diesem Falle funktioniert der CD-Player unter Umständen nicht mehr richtig. Nehmen Sie dann die CD heraus, und lassen Sie den CD-Player etwa eine Stunde lang eingeschaltet stehen, bis die Feuchtigkeit verdunstet ist.
• Beim Einschalten sind möglicherweise Störgeräusche zu hören, während die CD in den Super-Audio-CD-Player eingelesen wird. Dies ist keine Fehlfunktion.

Sicherheitsmaßnahmen (Fortsetzung)

Einstellen der Lautstärke

- Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage oder eine Stelle ohne Tonsignale wiedergegeben wird. Wenn danach wieder eine sehr laute Passage folgt, können die Lautsprecher beschädigt werden.

Einlegen einer CD

- In manchen Fällen hören Sie ein Transport- oder ein anderes mechanisches Geräusch vom Gerät. Dies zeigt an, daß der CD-Player den internen Mechanismus automatisch an die eingelegte CD anpaßt.

Auch wenn Sie eine verzogene CD einlegen, kann es sein, daß ein mechanisches Geräusch zu hören ist.

Reinigung

- Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Transport

• Nehmen Sie unbedingt die CD aus dem Fach.
• Achten Sie darauf, das CD-Fach zu schließen.

Wenn Sie zu Ihrem CD-Player Fragen haben oder Probleme daran auftreten, wenden Sie sich bitte an Ihren Sony-Händler.

Hinweise zu CDs

Umgang mit CDs

• Fassen Sie CDs nur am Rand an, damit sie nicht verschmutzen. Berühren Sie nicht die Oberfläche einer CD.
• Kleben Sie weder Papier noch Klebeband auf CDs.

• Verwenden Sie ausschließlich runde CDs. Wenn Sie anders geformte CDs verwenden, zum Beispiel stern- oder herzförmige oder quadratische CDs, kann der Player beschädigt werden.
• Verwenden Sie keine CDs mit Aufklebern jeglicher Art, wie sie bei gebrauchten CDs oder Leih-CDs zu finden sind.

Aufbewahren von CDs

• Setzen Sie CDs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus.
• Bewahren Sie CDs nach der Wiedergabe immer in ihrer Hülle auf. Wenn Sie CDs ohne Hülle übereinanderlegen, können die CDs beschädigt werden.

Einlegen von CDs in das CD-Fach

- Achten Sie darauf, daß die CD fest im CD-Fach sitzt. Andernfalls können der Player und die CD beschädigt werden.

Reinigung

• Wenn die CD durch Fingerabdrücke oder Staub verschmutzt ist, kann sich die Qualität des Audioausgabesignals verringern.
• Reinigen Sie die CD vor dem Abspielen mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen.

• Reinigen Sie die CD mit einem weichen Tuch, das Sie leicht mit Wasser angefeuchtet haben. Wischen Sie sie anschließend mit einem trockenen Tuch trocken.
• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Reinigungsmittel für Schallplatten oder Antistatik-Sprays.

Hinweise zur Wiedergabe von CD-Rs/CD-RWs

- Auf CD-R-/CD-RW-Laufwerken bespielte CDs können aufgrund von Kratzern, Verschmutzungen, den Aufnahmebedingungen oder den Laufwerkseigenschaften möglicherweise nicht wiedergegeben werden. Auch CDs, die nach der Aufnahme nicht abgeschlossen wurden, können nicht wiedergegeben werden.

Störungsbehebung

Sollten an Ihrem Gerät Störungen auftreten, versuchen Sie, diese anhand der folgenden Checkliste zu beheben. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Es ist kein Ton zu hören.

• Überprüfen Sie, ob das Gerät korrekt angeschlossen ist.
• Überprüfen Sie, ob Sie den Verstärker korrekt eingestellt haben.
• Wenn Sie die Kopfhörer benutzen, stellen Sie die Lautstärke mit PHONE LEVEL ein.

Über den Anschluß DIGITAL (CD) OUT OPTICAL wird kein Ton ausgegeben.

• Die Audiosignale von Super-Audio-CDs werden nicht über den Anschluß DIGITAL (CD) OUT OPTICAL ausgegeben.

Die CD wird nicht abgespielt.

• Es wurde keine CD in den Player eingelegt.
  • Die CD wurde mit der falschen Seite nach oben in das Fach eingelegt.
• Legen Sie die CD mit der beschrifteten Seite nach oben in das CD-Fach ein.
  • Die CD wurde schräg eingelegt. Legen Sie die CD erneut ein.
• Reinigen Sie die CD (siehe Seite 24).
• Im Gerät hat sich Feuchtigkeit niedergeschlagen. Nehmen Sie die CD heraus, und lassen Sie das Gerät etwa eine Stunde lang eingeschaltet.
• Eine nicht kompatible CD wurde in das CD-Fach eingelegt (siehe Seite 10).

Die Fernbedienung funktioniert nicht.

• Entfernen Sie Hindernisse zwischen der Fernbedienung und dem Gerät.
• Richten Sie die Fernbedienung auf den Fernbedienungssensor am Player.
• Tauschen Sie alle Batterien in der Fernbedienung gegen neue aus, wenn sie zu schwach sind.

Über die Buchse SUB WOOFER wird kein Ton ausgegeben.

• Wählen Sie den Wiedergabemodus so aus, daß der Tiefsttonlautsprecher auf „O“ gesetzt wird (Seite 20).
• Wenn Sie einen Titel wiedergeben, der kein LFE-Signal enthält, werden über die Buchse SUB WOOFER nur Signale ausgegeben, wenn Sie für den Mehrkanal-Wiedergabemodus „5 – Small + SW“ oder „FRT – Large + SW“ wählen (Seite 21).

Technische Daten

Bei Wiedergabe einer Super-Audio-CD

Wiedergabefrequenzbereich 2 Hz bis 100 kHz

Frequenzgang 2 Hz bis 50 kHz (-3 dB)

Dynamikbereich mindestens 103 dB

Gesamte harmonische Verzerrung

maximal 0,0020 %

Gleichlaufschwankungen maximal Wert der

Meßgrenze

(±0,001 % Spitzenpegel)

Bei Wiedergabe einer CD

Frequenzgang 2 Hz bis 20 kHz

Dynamikbereich mindestens 98 dB

Gesamte harmonische Verzerrung

maximal 0,0025 %

Gleichlaufschwankungen maximal Wert der

Meßgrenze

(±0,001 % Spitzenpegel)

Ausgang

	Buchsen-typ	Ausgangs-pegel	Lastimpedanz
ANALOG OUT	Cinch-buchsen	2 V effektiver Mittelwert (bei 50 kOhm)	Über 10 kOhm
DIGITAL (CD) OUT OPTICAL*	Quadrati-sche, optische Ausgangsbuchse	-18 dBm	Laser-Wellenlänge: 660 nm
PHONES	Stereo-Klinken-buchse	10 mW	32 Ohm

*Nur Ausgabe der Audiosignale von CDs

Allgemeines

Laser: Halbleiter-Laser

(SACD: = 650nm )

(CD: λ = 780 nm)

Emissionsdauer: kontinuierlich

Betriebsspannung 230 V Wechselstrom, 50/60 Hz

Leistungsaufnahme 26 W

Abmessungen (B/H/T)

430 · 95 · 285 mm

einschließlich

vorstehender Teile und

Bedienelemente

Gewicht ca. 3,9 kg

Mitgeliefertes Zubehör

Siehe Seite 6.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

ADVERTENCIA

Um Feuergefahr zu vermeiden, decken Sie die Lüftungsöffnungen des Geräts nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab. Und stellen Sie keine brennenden Kerzen auf das Gerät.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, stellen Sie keine Gefäße mit Flüssigkeiten darin wie z. B. Vasen auf das Gerät.

CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT
