BEDIENUNGSANLEITUNG LIFE P12302 (MD 31084) MEDION

1. Zu dieser Anleitung. 3

1.1. In dieser Anleitung verwendete Symbole und Signalwörter 3
1.2. Bestimmungsgemäßer Gebrauch 4
1.3. HD ready 4
1.4.Lieferumfang. 5

2. Sicherheitshinweise 6

2.1.Betriebssicherheit 6
2.2.Aufstellungsort 8
2.3. Reparatur 10
2.4.Umgebungstemperatur 10
2.5. Sicherheit beim Anschlieben 11
2.6.Umgang mit Batterien 12
2.7. Hinweise zur Konformität 14
2.8.DVD-Spieler 14

3. Geräteübersicht 15

3.1.Vorderseite 15
3.2. Rückseite 16
3.3.Fernbedienung 18

4. Inbetriebnahme 22

4.1. Auspacken 22

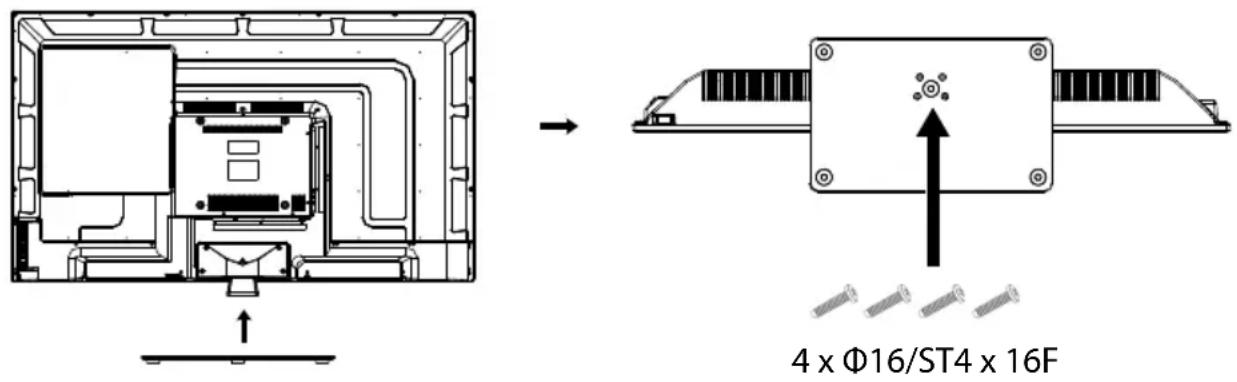

4.2. Montage 22
4.3. Batterien in die Fernbedienung einlagen 22
4.4.Antenne anschlieBen 23
4.5. Common Interface 23
4.6. Stromversorgung anschließen 24
4.7. LCD-TV ein- und ausschalten 24

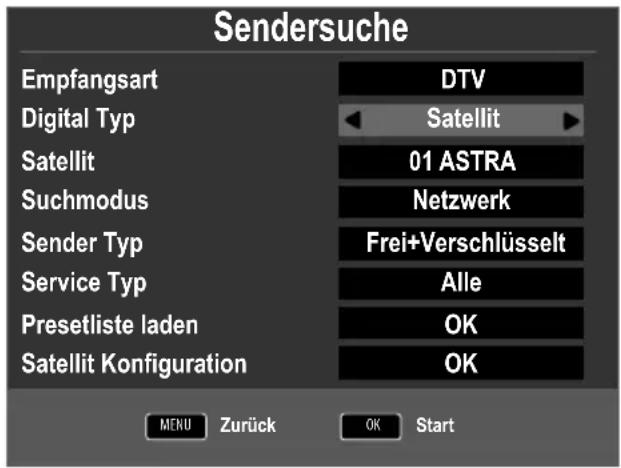

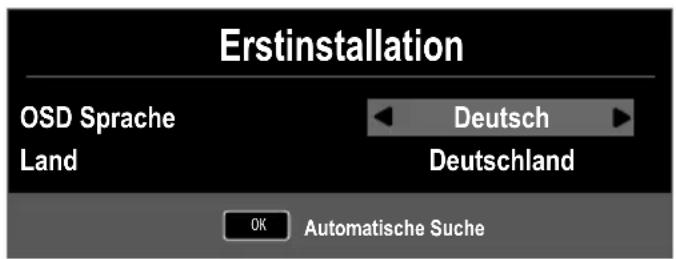

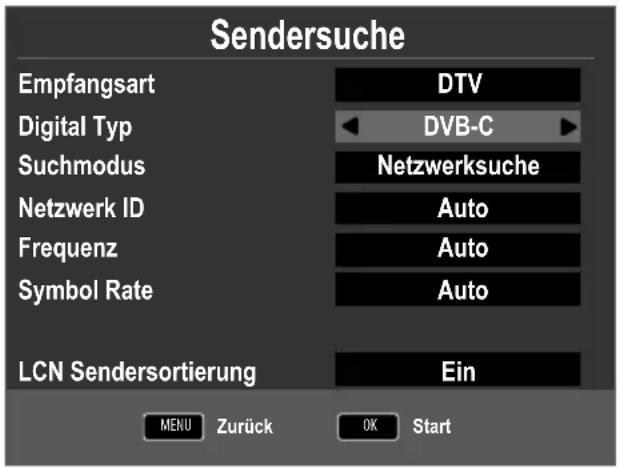

4.8. Sendersuche nach dem ersten Einsatz 24

5. Bedienung 28

5.1. Programmauswahl 28
5.2.Toneinstellungen 28
5.3.Bildeinstellungen 28
5.4. Programminformationen aneigen halten 29

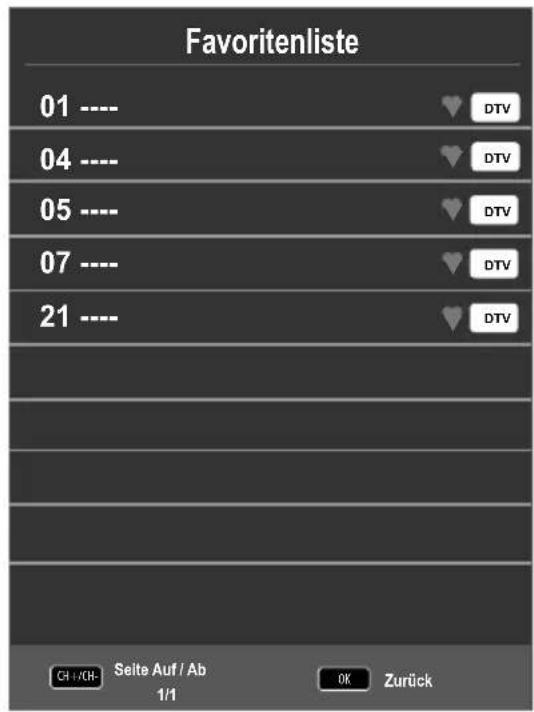

5.5. Favoritenlisten offen 29
5.6. Quelle wahlen 30

6. Videotext 31

6.1. Die Bedienung des Videotexts 31
6.2. Seiten anwahlen 31
6.3. Nutzliche Videotext-Eigenschaften 32

7. Geräte anschließen 33

7.1. Kopfhörer anschließen 33

7.2. Digitaler Veränder über koaxialen Anschluss 33
7.3. Soundbar/Surround-Anlage anschließen 33
7.4. Blu-Ray Player anschließen 34
7.5. Videorekorder anschließen 35
7.6.DVD-Rekorder anschlieben 35
7.7. Receiver (SAT, DVB-T, Decoder etc.) anschließen 35
7.8. DVD-/Videorekorder und SAT-Receiver anschließen 37
7.9.Camcorder anschlieben 37
7.10.Gerat mit HDMI- oder DVI-Ausgang 37
7.11.PC anschließen 38

8. Menüfhrung 39

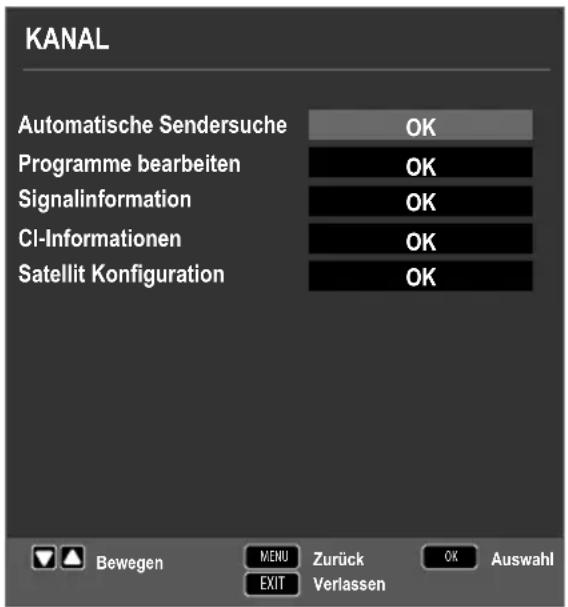

8.1. Menu Kanal 40

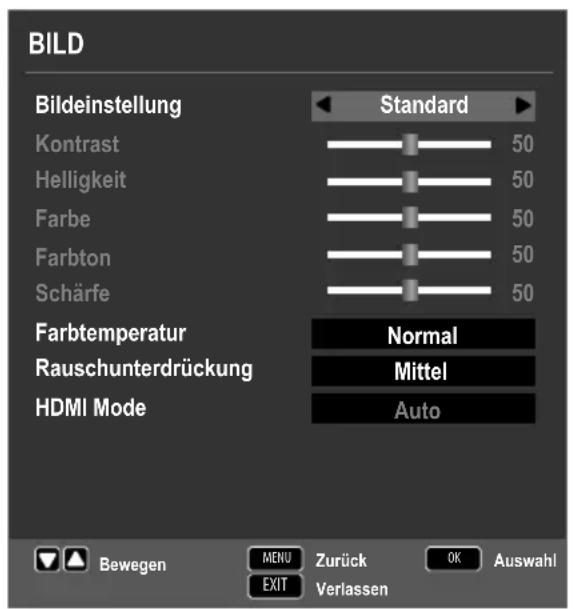

8.2. Menu Bild 49

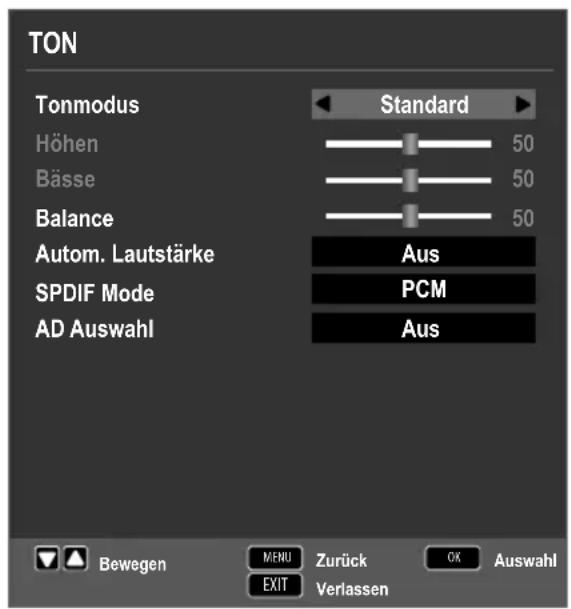

8.3. Menu Ton 50

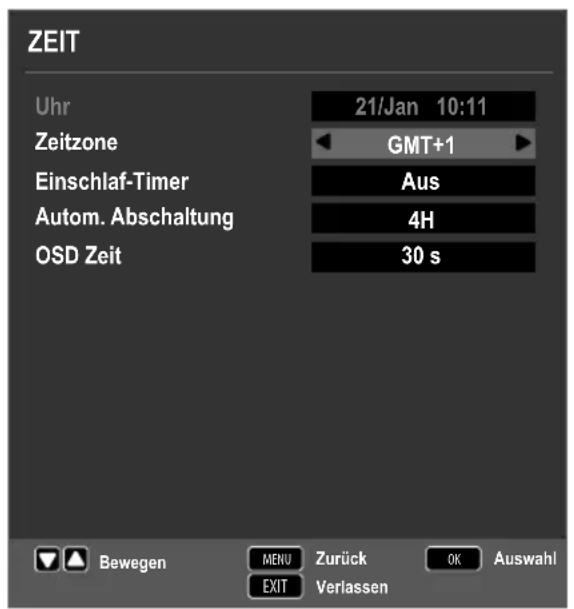

8.4. Menu Zeit 51

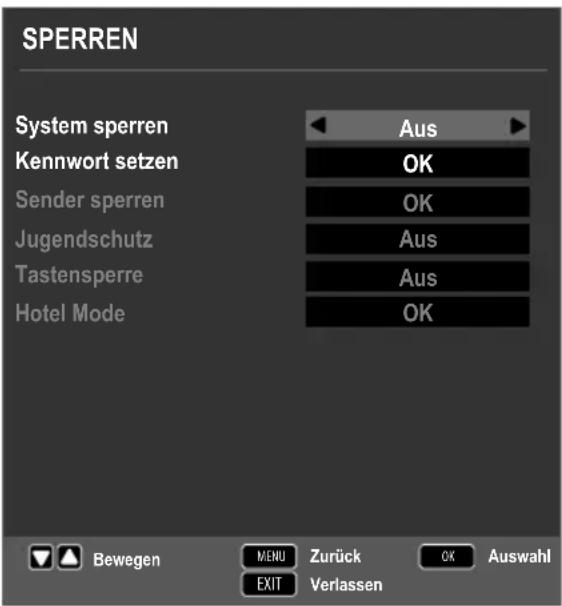

8.5. Menu Sperren 52
8.6. Menu Optionen 53

9. Media Player 56

9.1.Zugriff auf den Media Player. 56
9.2.Hauptmenu des Media Players 56
9.3. Fotos anzeigen 57
9.4.Musik wiedergeben 58
9.5. Videos wiedergeben 59
9.6.Textwiedergeben 60

10. EPG - Programmführer 61

11.DerDVD-Modus 62

11.1.Vom TV-zum DVD-Modus wechseln 62
11.2.DVD einlagen 62
11.3.Tastenfungtionen 62
11.4. Navigieren auf MP3- und JPEG-Datenträgern 66

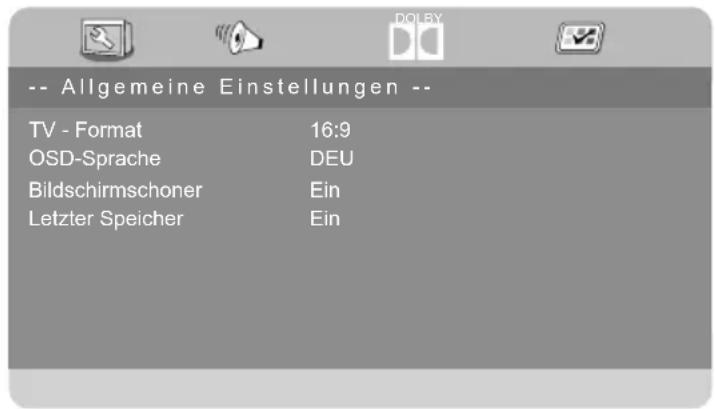

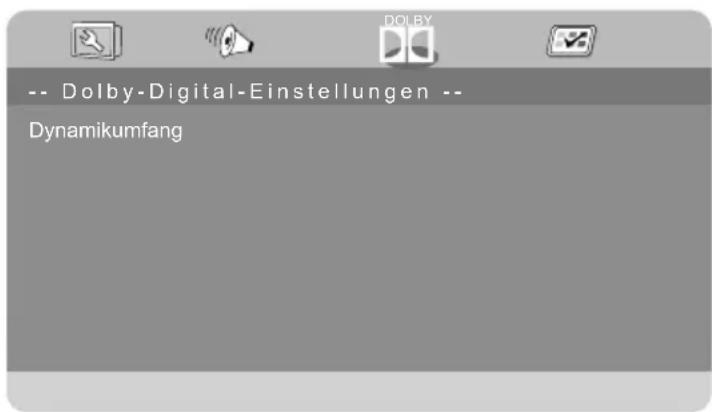

11.5 SETUP-Menu im DVD-Betrieb 67

12.Problebehebung. 71

12.1. Benötigen Sie weitere Unterstützung? 72
12.2.Pixelfehler bei LCD-TVs 73
12.3.Reinigung 74

13.Entsorgung 75

14. Technische Daten 76

15. Impressum 80

16.Index 81

14.1.Produktdatenblatt 79

1. Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weiter geben, händigen Sie unbedingt auch diese Anleitung und die Garantiekarte aus.

1.1. In dieser Anleitung verwendete Symbole und Signalwörter

!	GEFAHR! Warning vor unmittelbarer Lebensgefahr! WARNUNG! Warning vor möglicher Lebensgefahr und/oder schweren irreversi- blen Verletzungen! VORSICHT! Warning vor möglichen mittleren und oder leichten Verletzungen!
!	ACHTUNG! Hinweise beachten, um Sachsächen zu vermeiden!
i	HINWEIS! Weiterführung Informationen für den Gebrauch des Gerätes!
B	HINWEIS! Hinweise in der Bedienungsanleitung beachten!
4	WARNUNG! Warning vor Gefahr durch elektrischen Schlag!
	WARNUNG! Warning vor Gefahr durch hohe Lautstärke!
.	Aufzahlungspunkt / Information über Reignisse während der Bedie- nung
	Auszuführende Handlungsanweisung

DE

NL

FR

IT

1.2. Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die entsprechenden Anschlussmöglichkeiten erhögbaren eine zusätzliche Erweiterung der Emp fangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder, PC etc.). Ihr Gerät bietet Ihnen vielfältige Möglichkeiten der Nutzung :
• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
  -itte beachten Sie, dass im Falle des nicht bestimmungsgemaien Gebrauchs die Haftung erlischt:
• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gefelieferten Zusatzgeräte.
• Verwenden Sie nur von uns geleiferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemeaB und kann zu Personen- oder Sachschaden führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nicht als Datenmonitor für Buroarbeitspläte geeignet.

1.3. HD ready

Ihr LCD-TV ist mit dem Merkmal „HD ready" ausgestellt. Das bedeutet, dass es grundsätzlich hochauflosende Fernsehprogramme (HDTV) wiedergeben kann. Voraussetzung darauf ist, dass ein HDTV-Signal vom internen DVB-C/S Tuner, alternativ von einem externen HD-Sat-Receiver, HD-Kabelreceiver oder einem Blu-Ray-Player wiedergegeben wird.

1.4. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschlucht oder unsachgemäß benutzt werden,ecausebesteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

LED-Backlight-TV
Fernbedienung (RC1244) inkl. 2 x Batterien 1,5V AAA
- Standfuß inkl. Schrauben
YUV-Adapter
AV-Adapter
- Dokumentation

2. Sicherheitshinweise

2.1. Betriebssicherheit

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschlucht oder unsachgemäß benutzt werden, dazu besteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

GEFAHR!

Stromschlaggefahr!

Gefahr eines elektrischen Schlages, Kurzschluss- und Brandgefahr!

• Öffnen Sie niemals das Gehäuse des LCD-TVs und führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs ein.

WARNING! Überhitzung! Brandgefahr!

Überhitzung kann Beschädigungen des LCD-TVs und Brandgefahr zur Folge haben!

• Schlitze und Öffnungen des TV-Geräts dienen der Belüftung. Decken Sie diese Öffnungen nicht, z. B. mit Zeitungen, Tischdecken, Vorhängen etc., ab.

• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.

• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.

VORSICHT! Verletzungsgefahr!

Bei gebrochenem Display besteht Verletzungsgefahr!

• Packen Sie mit Schutzhandschuhen die geborstenen Teile ein.
• Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien austreten können.
• Senden Sie die Bruchteile zur fachgerechten Entsorgung an Ihr Service Center.
• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

Wenden Sie sich an den Kundendienst, wenn:

• das Netzkabel angeschmort oder beschädigt ist
• Flüssigkeit in das Geräte eingedrungen ist
• das Gerät nicht ordnungsgemäß Funktioniert
• das Gerät gestürzt, oder das Gehäuse beschädigt ist
• Rauch aus dem Gerät aufsteigt

2.2.Aufstellungssort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber vollig ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu luften. Wir haben bei der Entwicklung diesen Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich untersritten werden.

• Halten Sie ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.

• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen konnten.

• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf oder in die Höhe des Gerätes. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

GEFAHR!

Beschädigungsgefahr!

Bei Kerzen und anderen offenen Flammenebesteht Verletzungsgefahr.

• Halten Sie Kerzen und andere offene Flammen zu jeder Zeit von diesen Produkt fern, um das Ausbreiten von Feuer zu verhindern.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu schonen.
• Der optimale Betrachtungsabstand beträgt 3 mal die Bildschirmdiagonale.

GEFAHR!

Verletzungsgefahr! Lebensgefahr!

TV-Geräte, die nicht stabil aufgestellt werden, können umstürzen und zu ernsthaften Verletzungen oder Tod führen. Viele Verletzungen, speziell bei Kindern, konnen vermieden werden, indem folgende Vorsichtsmaßnahmen getroffen werden.

• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.

• Benutzen Sie nur Möbel, die einen sicheren Gebrauch des TV-Gerätes gewährleisten.

• Achten Sie darauf, dass das TV-Gerät nicht über die Kantendes Möbels hinausragt.

• Stellen Sie das TV-Gerät nicht auf hochere oder hohe Möbel, wie z. B. Hängeschranke oder Regale, ohne beides, Möbel und TV-Gerät, sicher und stabil zu befestigen.

• Legen Sie keine Decken oder Ähnliches unter das TV-Gerät, um einen sicheren Stand zu gewährleisten.
• Weisen Sie Kinder auf die Gefahren hin, die durch das Klettern auf Möbel bestehen, wenn Sie versuchen das TV-Gerät oder dessen Bedienelemente zu gelangen.

Wenn Sie Ihr TV-Gerät einlagern oder umsetzen, beachten Sie ebenfalls die oben genannten Sicherheitshinweise.

2.3. Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.

• Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere autorisierten Servicepartner.

• Stellen Sie sicher, dass bei Ersatzteilen nur die vom Hersteller angegebenen benutzt werden. Die Benutzung von un-passenden Ersatzteilen kann zur Beschädigung des Gerätes führen.

2.4. Umgebungstemperatur

• Das Gerät kann bei einer Umgebungstemperatur von +5^ bis +35^ und bei einer relativen Luftfeuchtigkeit von 20% - 85% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann der LCD-TV bei -20^ bis +60^ gelagert werden.

• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Laatsprecherboxen, Mobiltelefon usw.), um Funktionstörungen zu vermeiden.

• Ziehen Sie während eines Unwetters oder wenn das Gerät für längerere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

GEFAHR!

Beschädigungsgefahr!

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD-TVs kommt, die einen elektrischen Kurzschluss verursichen kann.

• Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

2.5. Sicherheit beim Anschlieben

2.5.1.Stromversorgung

• Auch bei ausgeschalteten Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu ihrem LCD-TV zu unterbrechen oder das Gerät gänzlich von Spannung frei zu schalten, trennen Sie das Gerät vollständig vom Netz.

GEFAHR!

Stromschlaggefahr!

Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag!

• Öffnen Sie nicht das Gehäuse des Geräts. Es enthalt keine zu wartenden Teile.

• Betreiben Sie den LCD-TV nur an geerdeten Steckdosen mit 220 - 240V 50Hz . Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, Fragen Sie bei Ihrem Energie-versorger nach.

• Die Steckdose muss sich in der Höhe des LCD-TVs befinden und leicht erreichen sein.
• Um die Stromversorgung zu ihrem Bildschirm zu unterbrechen,ziehen Sie den Netzstecker aus der Steckdose.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um ihren LCD-TV vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Verlegen Sie die Kabel so, dass niemand darauf auftreten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.

2.6. Umgang mit Batterien

WARNING!

Explosionsgefahr!

Batterien können brennbare Stoffe enthalten und auslaufen, sich stark erhitzen, entzünden oder gar explodieren.

• Vermeiden Sie unsachgemäße Behandlung, um Schäden für Ihr Gerät und ihre Gesundheit zu vermeiden.

Befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern.

Sollten Batterien verschlucht worden sein,uchen Sie sofort einen Arzt auf.

• Laden Sie Batterien niemals auf (es sei dess, dies ist ausdrücklich angegeben).

• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.

• Schließen Sie die Batterien niemals kurz.

• Setzen Sie Batterien niemals übermäßigiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!
• Zerlegen oder verformen Sie die Batterien nicht.

Ohne Hande oder Finger konnten verletzt werden oder Batterieflüssigkeit könnte in ihre Augen oder auf ihre Haut gelangen. Sollte dies passieren, spulen Sie die entsprechenden Stellen mit einer große Menge klaren Wassers unduchen Sie sofort einen Arzt auf.

• Vermeiden Sie starke Stöße und Erschütterungen.

• Vertauschen Sie niemals die Polarität.

• Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Vermischen Sie keine neuen und alten Batterien oder Batterien entsprechenden Typs.

Dies könnte bei ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus wurde sich die schwächere Batterie zu stark entladen.

• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihr Gemät, wenn diese über einen längeren Zeitraum nicht benutzt wird.

• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.

• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen sollen.

• Bei Bedarf reinigen Sie die Batterie- und Gerätekontakte vor dem Einlagen.

2.7. Hinweise zur Konformität

Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit.

Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV Richtlinie 2014/30/EU, der Richtlinie für Niederspannungsgeräte 2014/35/EU und der Richtlinie 2011/65/EU (RoHS 2).

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/EG (Verordnung 642/2009).

HINWEIS!

Alle Multimediaergekte, die an die entsprechenden Anschlüsse des TV-Gerätes angeschlossen werden, müssen den Anforderungen der Niederspannungsrichtlinie entsprechchen.

2.8. DVD-Spieler

Der DVD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitsystem ausgerüstet, das das Austreten von gefährlichen Laser-

strahlen während des normalen Gebrauchs ver-

hindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.

3. Geräteübersicht

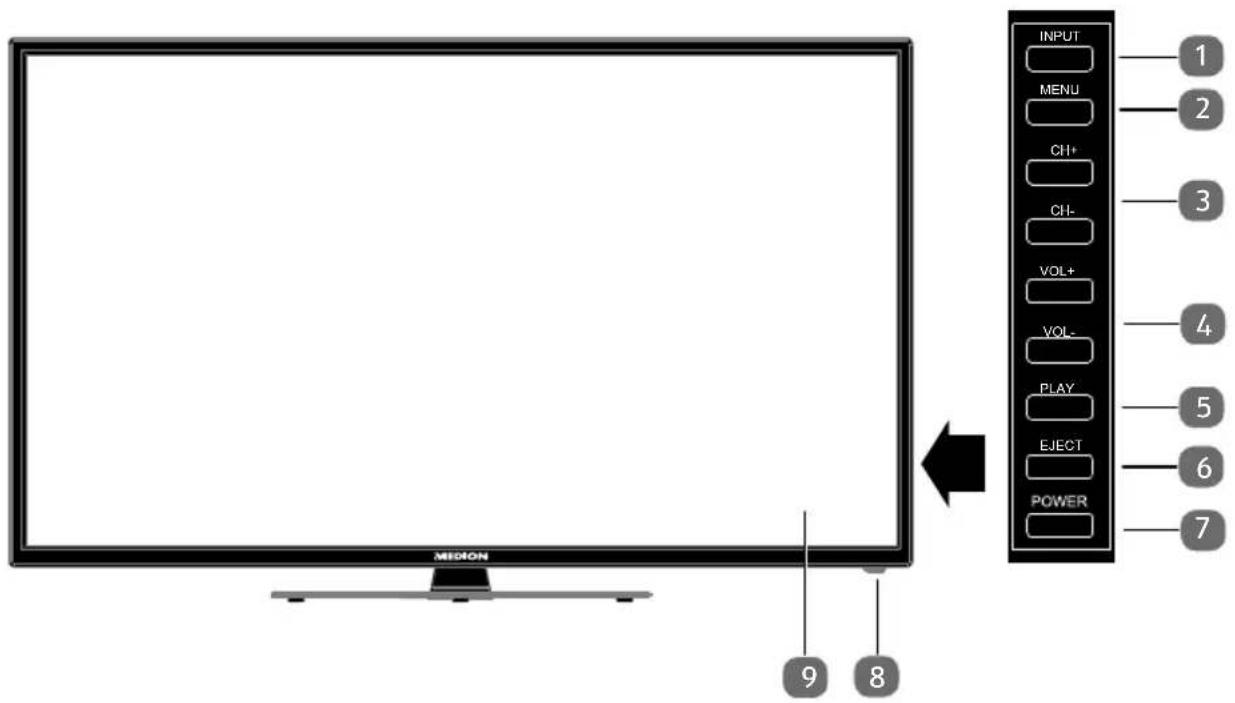

3.1. Vorderseite

1) INPUT: Eingabequelle wechseln
2) MENU: das Bildschirm-Menü aufrufen, um Einstellungen an Ihr Gemät vorzunehmen
3) CH + /CH -- ein Programm auswahlen oder im Menü navigieren
4) VOL +/VOL :- die Lautstärke einstellen oder im Menu navigieren
5) PLAY: zur Wiedergabe von DVDs
6) EJECT: Auswurftaste (DVD)
7) POWER: Standby Taste: das Gerät einschalten oder in den Bereitschaftsmodus schalten
8) Betriebsanzeige: leuchtet rot auf, wenn sich das Gerät im Standby-Modus befindet.

Leuchtet grün, wenn das Gerä eingeschaltet ist.
Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung.

9) LCD-Bildschirm

3.2. Rückseite

1) HEADPHONE OUT: Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker
2) USB 5V DC,500mA max: USB-Anschluss zum Anschluss eines externen Speichermediums für die Medienwiedergabe.
3) COMMON INTERFACE (CI + ) : Einschubfach zur Nutzung von Pay-TV-Karten
4) MINI YPBPR:YPbPr-Komponenten-Eingang (mittels des mitgelieferten Cinch-Adapters)
5) MINI AV: Audio-/Video-Eingang (mittels des mitgelieferten Cinch-Adapters)
6) SPDIF COAX OUT: Digitaler Audio-Ausgang (koaxial)
7) HDM13:HDMI-Anschluss fur Geräte mit HDMI-Ausgang
8) HDMI2: HDMI-Anschluss für Geräte mit HDMI-Ausgang
9) HDM1:HDMI-Anschluss fur Geräte mit HDMI-Ausgang
10) RF: Antennenanschluss (DVB-T/-C/Analog)
11) LNB IN 13V/18VDC 400mA max: Zum Anschluss der Antenne (Satellit)

12) SCART: SCART-Buchse (Eingang)
13) VGA AUDIO IN: Audio-Anschluss zur Tonwiedergabe vom PC
14) VGA: Anschluss zum Anschluss eines PCs
15) DVD-Spieler
16) Befestigungslöcher für eine Wandhalterung (Lochabstand 200 × 100 ~mm )

HINWEIS!

Achten Sie bei der Montage daraufuf, dass Schrauben der Grübe M6 verwendet werden. Die Länge der Schraube ergibt sich aus der Stärke der Wandhalterung zuzüglich max. 7 mm.

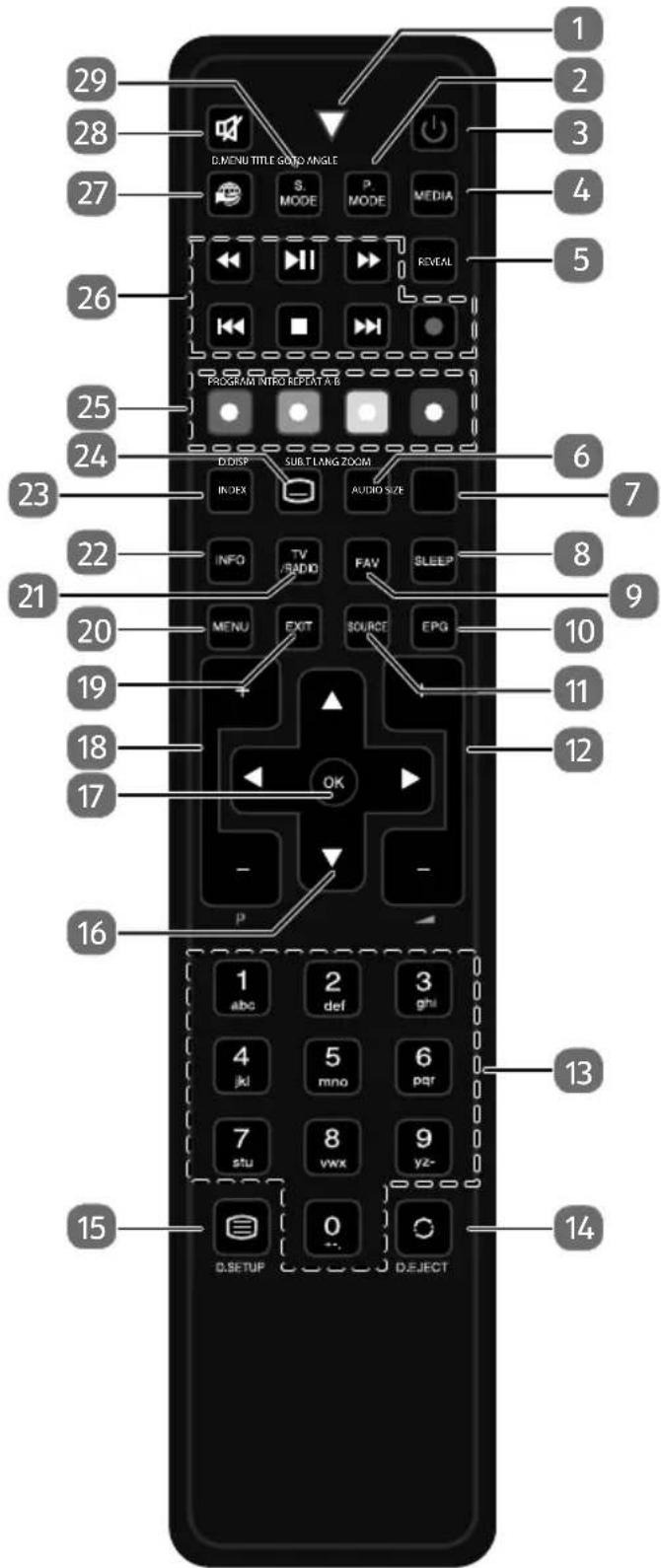

3.3. Fernbedienung

1 Leuchtanzeige zur Bestätigung eines Tastendrucks.
2 P. MODE GOTO	Bildmodus auswahlenDVD: Zum Anwahlen eines gewünschten Abschnits auf einer DVD
3	◎	POWER, d. h. LCD-TV ein-/ausschalten (Standby-Modus ein-/ausschalten).
4 MEDIA ANGLE	Medienbrowser öffnenDVD: Kameraposition (Blickwinkel) in der DVD Wiedergabe auswahlen
5 REVEAL Videotext	Verborgenen Text anzeigen
6 AUDIO LANG	ATV: Tonnorm Stereo / Mono einstellen.DTV/Satellit: Audiosprachen auswahlen.DVD: Disk Sprache wahren
7 SIZE ZOOM	Bildformat ändern Videotext:1 x Drücken, obere Häfte vermöbern2 x Drücken, untere Häfte vermöbernDVD: Zoomfunktion beim DVD-Player
8 SLEEP Automatische	Ausschaltfunktion einstellen
9 FAV Favoritenliste	aufrufen.
10 EPG Digitale Zeitschrift für Fernsehprogramme und Radioprogramme (senderabhängig)
11 SOURCE Eingangssignal angeschlossener Geräte anwahlen
12▲+/-	Lautstärke erhöhen (+) oder verringern (-).
13 Zifferntasten TV	Programmwahl, Videotext: Seitenwahl
14◎EJECT	Vorheriges Fernsehprogramm einstellenDVD: Auswurftaste
15⓪D. SETUP	Videotext öffnen;2 x drücken: transparent stellen;3 x drücken: schreibenDVD: das Menu öffnen

DE

NL

FR

IT

16	Richtungs-tasten	▲	Im Menu nachiben. Videotext: Die{nachste Seite auswahlen.
		▼	Im Menu nach unten. Videotext: Die vorherige Seite auswahlen.
		←	Im Menu nach links. Videotext: Unterseite aufrufen.
		▶	Im Menu nach rechts. Videotext: Unterseite aufrufen.
17	OK In bestimmen	Menü Auswahl bestätigen. Wird auch zum Öffnen der Senderliste benutztz.
18	P+/-Programmwählten	haldasten
19	EXIT Menu verlassen	sen
20	MENU Menu öffnen und schließen	und schreiben
21	TV/RADIO DTV/Satellit: zwischen TV- und Radiosendern umschalten	Satellit: zwischen TV- und Radiosendern umschalten
22	INFO Zum Anzeig	en von Informationen, wie aktuelle Programm-number und Bildformat
23	INDEX D.DISPL	Videotext: Hauptseite aufrufen DVD: zeigt Informationen der einlegeugen DVD an, wie z.B. Kapitel, abgespielte Zeit etc.
24	SUB.T	Videotext: Unterseite öffnen DTV/Satellit/Mediabrowser: Untertitelfunktion DVD: Untertitelfunktion beim DVD-Player
25	Farbstaten ROT	[PROGRAM]	für die Benutzung in bestimmen Menüss DVD: Abspielliste des DVD-Players programmieren
		GRÜN [INTRO]	für die Benutzung in bestimmen Menüss
		GELB [REPEAT]	für die Benutzung in bestimmen Menüss Medienbrowser: Wiederholung DVD: Wiedergabemodus einstellen
		BLAU [A-B]	für die Benutzung in bestimmen Menüss Medienbrowser: A-B Wiederholung DVD: AB Wiederholung einstellen
26	Tastenzur Bedienung des Medien-browsers	«	Schneller Rücklauf
		» II	Wiedergabe starten
		»	Schneller Vorlauf
		«	Vorheriger Titel/vorheriges Kapitel
		■	Wiedergabe stoppen
		»	Nächster Titel/nächstes Kapitel
		●	Keine Funktion
27	©	Keine Funktion
28	Stimmschalten
29	.S.MODE	Tonmodus auswahlen
	D.MENU	DVD Menu öffnen und schreiben

DE

NL

FR

IT

4. Inbetriebnahme

4.1. Auspacken

Wahlen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen.
Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
In der Verpackung befinden sich verschiedene Kleinteile (Batterien, u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgebung.

Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dess, um den Fernseher zu transportieren.

4.2. Montage

Befestigen Sie den Fuß wie in der Zeichnung abgebildet. Führren Sie diesen Schritt vor dem Anschluss des LCD-TVs durch.

4.3. Batterien in die Fernbedienung einlagen

Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
Legen Sie zwei Batterien vom Typ AAA / 1,5V in das Batteriefach der Fernbedierung ein. Beachten Sie damit die Polung der Batterien (im Batteriefachboden markiert).
Schließen Sie das Batteriefach.

ACHTUNG!

Nehmen Sie die Batterien aus der Fernbedienung hersaus, wenn das Gerät länger Zeit nicht benutzt wird. Die Fernbedienung konnte durch auslaufende Batterien beschädigt werden.

4.4. Antenne anschlieben

Ihr LCD-TV unterstützt entsprechiche Antennensignale. An den Anschluss mit der Bezeichnung RF können Sie folgende Bildsignale einspeisen:

• über Analog Kabel / eine Analoge Hausantenne,
• über eine DVB-T 1 Antenne oder

• über einen DVB-C Anschluss

• Stecken Sie ein Antennenkabel entweder von der Hausantenne / vom analogen Kabelanschluss, von der DVB-T Antenne oder vom DVB-C Anschluss in den Antennenanschluss am LCD-TV.

An den Anschluss mit der Bezeichnung LNB IN haben Sie zusammenlich noch die Möglichkeit eine digitale Satellitenanlage anzuschreiben.

Schrauben Sie den F-Stecker eines Koaxialantennenkabels an den Anschluss am LCD-TV fest.

HINWEIS!

Um verschlüsselte/kostenpflichtige Programme empfangen zu können, ist der Einsatz einer entsprechenden Karte erforderlich. Setzen Sie dazu ein CAM-Modul (im Fachhandel erhältlich) in den darauf vorgesehen Schacht an der linken Geräteseite ein (COMMON INTERFACE). In das CAM-Modul stecken Sie anschließend die Karte Ihres Anbieters.

4.5. Common Interface

Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CAM-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen finden Sie in der mit dem Modul gefelften Dokumentation.

Installieren Sie die CI-Komponenten auf folgende Weise in Ihrlem Fernsehgerät:

• Setzen Sie zunachst das CAM-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließlich stecken Sie die Karte ein.
  Verbinden Sie das Fernsehgerät mit der Stromversorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte erkannt wird.

HINWEIS!

Beachten Sie, dass Sie das CI Modul nur einsetzen oder herausnehmen dürfen, wenn sich das Gerät im STANDBY-Modus befindet oder vom Stromnetz getrennt ist.

Das CAM-Modul muss richtig herum eingesetzt werden; falsch herum{lsses sich nicht einschieben. CAM-Modul oder Fernsehgerät konnen beschadigt werden, falls Sie versuchen, das CAM-Modul mit Gewalt einzuschieben.

4.6.Stromversorgunganschlieben

Verbinden Sie den Netzstecker am Gerät mit einer gut erreichbaren Netzsteckdose 220 - 240V 50Hz

4.7. LCD-TV ein- und ausschalten

Um das Gerät einzuschalten, drücken Sie - an der Fernbedienung: die Standby/Ein-Taste - am Gerät: die Taste POWER.

Mit der Standby/Ein-Taste der Fernbedienung schalten Sie das Gerät wieder in den Standby-Modus. Das Gerät wird bzw ausgeschaltet, aber es wird weiterhin Strom verbraucht.

HINWEIS!

Bei fehlendem Eingangssignal schaltet das Gerät nach fünf Minuten automatisch in den Standby-Modus. Auf dem Bildschirm wird bis dahin ein Countdown-Timer eingeblendet. Diese Funktion steht nicht bei allen Quellen zur Verfügung.

4.8. Sendersuche nach dem ersten Einsatz

Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die ERSTINSTALLATION geführt.

Menüpunkt Einstellung
OSD-SPRACHE	Wählen Sie mit den Richtungstasten die OSD Sprache aus.
LAND	Wählen Sie mit den Richtungstaten das Land aus.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie O K.

4.8.1. Kabel und Antenne

Menüpunkt Einstellung
EMPFANGSART	Wählen Sie mit den Richtungstosten die Empfangs-art: • ATV+DTV (Suche nach analogen und digita- len TV Kanälen); • ATV (Suche nach analogen TV Kanälen); • DTV (Suche nach digitalen TV Kanälen)
DIGITAL TYP	Wählen Sie mit den Richtungstosten die Anschluss-art (DVB-T, DVB-C oder SATELLIT).
SUCHMODUS	Suchmodus einstellen. Belassen Sie diese Einst- lung auf NETZWERKSUCHE oder VOLL, wenn sie keine speziellen Einstellungen vornehmen wol- len.
NETZWERK ID (nur im Modus DVB-C)	Netzwerk ID einstellen. Standardeinstellung ist AUTO.
FREQUENZ (nur im Modus DVB-C)	Frequenz einstellen. Standardeinstellung ist AUTO. Nur aktiv, wenn im Suchmodus der Eintrag NETZ- WERKSUCHE gewählt ist.
SYMBOLRATE (nur im Modus DVB-C)	Symbolrate einstellen.
LCN SENDERSORTIERUNG	Logical Channel Numbering: Wählen Sie die Ein- stellung EIN, wenn die Sender anhand einer vor- eingestelltten Senderliste sortiert werden sollen (sofern vom Programmanbieter verfügbar)

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der

DE

NL

FR

IT

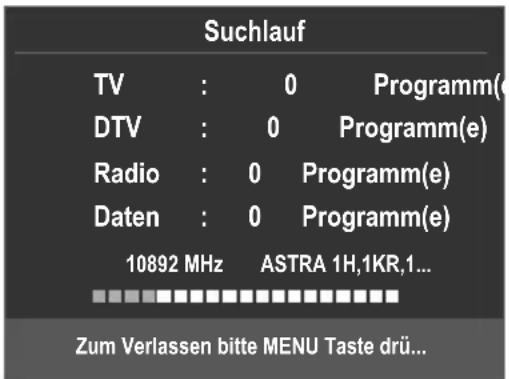

Sendersuchlauf startet daraufhin.

4.8.2. Satellite

Menüpunkt Einstellung
EMPFANGSART	Im Satellitenmodus können hier keine Einstellungen vorgenommen werden.
DIGITAL TYP	Wählen Sie mit den Richtungstasten die Anschluss-art (DVB-T, DVB-C oder SATELLIT).
SATELLIT	Wählen Sie den Satellit aus, über den der Suchlauf gestartet werden soll.
SUCHMODUS	Suchmodus einstellen. STANDARD: Ein Suchlauf für den gewählten Sa- telliten wird anhand der für diesen Satelliten ge- speicherten Transponderliste durchgeführt. Dies benötigt etwas Zeit. NETZWERKSUCHE: Netzwerksuche aktivieren/deaktivieren. BLINDSUCHE: Eine vollständige Sueche des gewährten Satelliten wird durchgeführt. Hierbei werden auch neue Transponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Suchdurchläufe durchgeführt. Im ersten werden die Transponder des Satelliten ermittelt, im zweiten die Sender geleucht. Die Blindsuche benötigt die meiste Zeit.
SENDER TYP	Legen Sie fest, nach welchen Kanälen Sie Su-chen wollen: FREI (frei Kanäre), VER-SCHLÜSSELT (verschlüsselte Kanäre) oder FREI+VERSCHLÜSSELT (frei und verschlüssel-te Kanäre).
SERVICE TYP	Kanal Type wahren. DTV:Suche nach digitalen TV-Sendern. RADIO:Suche nach digitalen Radiosendern. ALLE:Suche nach digitalen TV- und Radiosendern.
PRESETLISTE LADEN	Die vorinstallierte Senderliste für den Satelliten As-tra 19.2E wird geladen. Diese Suchmodus benö-tigt die geringste Zeit. Wahren Sie JA aus, um die Senderliste zu laden. Wahren Sie NEIN, um den Sendersuchlauf zu starten.
SATELLIT KONFIGURATION	Hier können Sie die gleichen Einstellungen vor- nehmen wie im Menu KANAL > SATELLIT KONFIGURATION auf Seite 46.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie O K. Der Sendersuchlauf startet daraufufhin.

Der Reihe nach wird nun nach den unterschiedlichen Sendungstypen gesucht. Warten Sie das Ende ab. Mit der Taste MENU können Sie dieSuche vorzeitig abbrechen.

HINWEIS!

Die hier beschriebene Erstinstallation entspricht der Option ERSTINSTALLATION im Menu OPTIONEN.

5. Bedienung

5.1. Programmauswahl

Um ein Programm auszuwahlen, drücken Sie entweder eine der Tasten CH + / - (am Gerä) oder + / - (an der Fernbedienung) oder wahren Sie das Programm über eine Zifferntaste direkt an.

Für eine zwei- oder dreistellige Nummer geben direkt die Ziffern hintereinander ein.

Mit der Taste wahlen Sie das zuletzt wiederergegebene Programm.

5.2.Toneinstillungen

Mit den Lautstärketasten + / - and der Fernbedienung oder am Gerät erhöhen oder verringern Sie die Lautstärke.
Um den Ton ganz aus- und wieder einzuschalten, drücken Sie die Taste Stummschaltung.
Mit der Taste AUDIO wahlen Sie die verfügbaren Audio Sprachen (Ton Kanäle) aus. Sofern die aktuelle Sendung den DUAL-Modus unterstützen (z.B. bei zweisprachigen Sendungen), konnen Sie den DUAL- Modus auswahlen.
Mit der Taste S.MODE wahren Sie zwischen den Tonmodus: STANDARD, MUSIK, FILM, SPORT, PERSONLICH. Die Einstellung PERSONLICH wird im Menu TON > TON PROFIL definiert.

5.3.Bildeinstellungen

Mit der Taste P.MODE wahren Sie zwischen den Bildmodi: DYNAMISCH, STANDARD, MILD, PERSONLICH. Die Einstellung PERSONLICH wird im Menu BILD > BILDEINSTELLUNG definiert.
Abhängig von der Sendung werden Bilder im Format 4:3 oder 16:9 übertragen. Mit der Taste SIZE können Sie das Bildformat anpassen:

AUTOMATISCH (nicht bei ATV verfügbar) Das wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt.
4:3 Zur unverzerrten Dar- stellung eines Bildes im 4:3-Format.
16:9 Zur unverzerrten Dar- stellung eines Bildes im 16:9-Format.

ZOOM 1 Das Bild wird in Stufe 1 in alle Richtungen vergreßert dargestellt.
ZOOM 2 Das Bild wird in Stufe 2 weiter vergreßert darge- stellt.
1:1 (nur bei HDMI): Das Bild wird Pixelgenau dar- gestellt.

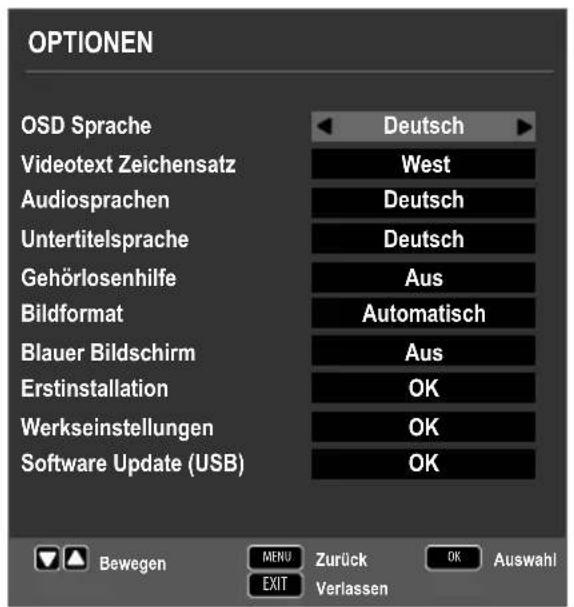

These Einstellung der Bildformate können Sie auch im Menu OPTIONEN > BILDFORMATändern.

HINWEIS!

Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfugung stehen.

5.4. Programminformationen anzeigen setzen

Drücken Sie die Taste INFO, um sich Informationen zum aktuellen Programm anzuzeigen.
Mit den Richtungstaten * können Sie durch die Programminformation scrollen.

5.5.Favoriteistenöff nen

Im Menu KANAL > PROGRAMME BEARBEITEN können Sie einzeln Programme in eine Favoritenliste aufnehmen.

Offnen Sie das Menu mit der Taste MENU.
Wahlen Sie im Menüpunkt KANAL den Eintrag PROGRAMME BEARBEI- TEN und bestätigten Sie mit OK.
Wahlen Sie mit den Richtungstasten den gewünschten Kanal und drücken Sie die Taste FAV, umihn in die Favoritenliste aufzunehmen.
Drucken Sie anschlieBend die Taste EXIT (oder mehrfach die Taste MENU), um das Menu zu verlassen.
- Wenn Sie bei laufendem Betrieb nun die Taste FAV drücken, öffnet sich die Favoritenliste, in der die zuvor ausgewählten Kanäle angezeigt werden.

Wahlen Sie mit den Richtungstasten ein Programm aus und offen den Sie es mit OK.
Mit den Tasten P + / P - kann die Favoritenliste in 10er Schritten bewegt werden.

5.6. Quelle wahlen

Mit der Taste SOURCE (an der Fernbedienung) oder INPUT (am Gerät) rufen Sie die Liste der Quellen auf.

• SATELLIT: Digitales Satellitensignal

• DTV: Digitaler TV-Betrieb (Digitaler Kabelanschluss, DVB-T)

• ATV: Analoger TV-Betrieb (analoger Kabelanschluss)

• AV: Audio-/Video-Eingang an der Seite des Gerätes mittels Adapter (AV)

• PC: Gerät am PC-Eingang

SCART: Gerat and der SCART-Buchse

• COMPONENT: Gerät am YPBPR-Eingang mittels Adapter (YUV)

DVD: integrierter DVD-Player
HDMI1:HDMI-Eingang 1
-HDMI2:HDMI-Eingang 2
HDMI3:HDMI-Eingang 3
- MEDIA: Mediaplayer

Über die Richtungstasten gehen Sie zur gewündsten Quelle.

Bestätigen Sie ihre Wahl mit der Taste OK.

6. Videotext

Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet.

6.1. Die Bedienung des Videotexts

Zur Bedienung des Videotexts verfügt ihre Fernbedienung spezielle Videotext-Tasten.

Wahlen Sie ein Fernsehprogramm, das Videotext ausstrahlt.
- Drücken Sie die Taste einmal, um die Basis-/Indexseite des Videotexts anzuzeigen.
Drücken Sie die Taste erneut, um den Teletext transparent darzustellen (das Fernsehbild erscheint im Hintergrund).
Drucken Sie die Taste erneut, um wieder in den TV-Modus zu wechseln.

6.2. Seiten anwahlen

Geben Sie die gewünschte Videotextseite als dreistellige Nummer direkt mit den Zifferntasten ein.
Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Videotextzahlerucht solange, bis die gewählte Seitennummer gefunden ist.
Mit den Richtungstasten blättern Sie vor und darüber durch die Videotext-seiten.

6.2.1. Farbstaten

Wenn am unteren Bildrand Farbige Felder oder Texteinträge eingeblendet sind, konnen Sie diese Inhalte durch Drucken der entsprechenden Farbstaten ROT [PRO-GRAM], GRUN [INTRO], GELB [REPEAT] und BLAU [A-B] direkt anwahlen.

6.2.2. SUB.T

Manche Videotextseiten beinhalten Unterheiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterheiten werden im Abstand von ca. einer halben Minute nach einander eingebrendet. Sie können die Unterheiten auch selbst aufrufen, indem Sie die Taste drücken. Über die Richtungstasten * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * \n\n

6.3. Nützliche Videotext-Eigenschaften

6.3.1. INDEX

Mit der Taste INDEX wahren Sie die Hauptseite des Videotextes aus.

6.3.2. REVEAL

Um verborgene Information, wie z. B. die Lösungen von Rätseln, Puzzle oder Quiz anzuzeigen, drücken Sie einmal auf die Taste REVEAL.
Nochmaliges Drücken der Taste REVEAL verbirgt die Antwerten wieder.

6.3.3. SIZE

These Funktion zeigt die Videotextinformation in doppelter Groß an.

Drucken Sie die Taste SIZE, um die obere Hälfte der Seite zu vermögen.
Drücken Sie erneut die Taste SIZE, um die untere Häfte der Seite vergroßert anzuzeigen.
- Nochmaliges Drücken der Taste SIZE zeigt den Videotext wieder in normaler Höhe.

7. Geräte anschließen

7.1. Kopfhörer anschließen

Den Kopfhörer schlieben Sie an die Kopfhörerbuchse an. Die Hauptlautsprecher des des Fernsehers werden daraufufhin stummgeschaltet. Die Lautstärketasten und die Taste regeln nun die Kopfhörerlaufstärke.

WARNING!

GEFAHR VON HÖRSCHÄDEN!

Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großer Lautstärke über lange Zeiträume.

• Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
• Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

7.2. Digitaler Veränderer über koaxialen Anschluss

Über den SPDIF COAX OUT Anschluss haben Sie die Möglichkeit das Audiosignal Ihres LCD-TVs über einen digitalen Veränderter wiederzugegeben

Verbinden Sie dazu ein Koaxialkabel mit dem SPDIF COAX OUT-Anschluss am LCD-TV und dem entsprechenden Eingang am Veränder.

7.3. Soundbar/Surround-Anlage anschließen

Wenn Sie zur Optimierung des Tones eine Soundbar oder eine Sourroundanlage anschreiben sollen, konnen Sie folgende Anschlussarten verwenden:

Am SPDIF COAX OUT-Anschluss

Sollte ihre Soundbar/Surroundanlage über einen koaxialen SPDIF-Anschluss verfügen, verwenden Sie ein Cinch-Kabel (nicht im Lieferumfang enthalten), um diesen Anschluss mit dem SPDIF COAX OUT-Anschluss des LCD-TVs zu verstehen.
Solle ihre Soundbar/Surroundanlage über einen optischen SPDIF-Anschluss verfügen, verwenden Sie einen Adapter (optisch auf koaxial, nicht im Lieferumfang enthalten), um diesen Anschluss mit dem SPDIF COAX OUT-Anschluss des LCD-TVs zu verbinden.

DE

NL

FR

IT

Über den SCART-Anschluss

• Verwenden Sie einen Adapter mit Scart auf 2 x Cinch (nicht im Lieferumfang enthalten), um den SCART-Anschluss des LCD-TVs mit den Toneingängen ihrer Soundbar/Surroundanlage zu verbinden.

7.4. Blu-Ray Player anschließen

Zum Anschluss eines Blu-Ray Players haben Sie diverse Möglichkeit:

Mit einem HDMI-Kabel

• Sofern der Blu-Ray Player über einen HDMI-Ausgang verfügt, schließen Sie ein HDMI-Kabel an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem YPbPr-Adapter (YUV)

Sofern der Blu-Ray Player über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert,ihn mit Cinch Kabeln und dem mitgelieferten YUV-Adapterkabel (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) an den YPbPr Anschluss des LCD-TVs anzuschreiben.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.

Fur die Tonübertragung schlieben Sie den mitgelieferten AV-Adapter am AV-Anschluss an und verbinden Sie ein Stereo-Cinch-Kabel (roter und weiß Stecker) mit den entsprechenden Anschlüssen des Adapters und den Audioausgangendes Geräts..

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

Mit einem SCART-Kabel

Schlieben Sie einen Blu-Ray Player mit SCART-Kabel an die Buchsen SCART an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem AV-Adapter

Verbinden Sie den AV-Adapter mit dem AV Anschluss an dem LCD-TV.
Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgangen des externen Geräts.
Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Adapter und dem Video-Ausgang des externen Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

7.5. Videorekorder anschließen

Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videorekorders.
Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorekorders und der Antennenbuchse in der Wand.

Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert. Wenn Sie Stereoton übertragen möchten, ist ein SCART-Anschluss notwendig.

Schlieben Sie das SCART-Kabel an die SCART-Buchse des LCD-TVs an.
Schlieben Sie das andere Ende des SCART-Kabels an die SCART OUT-Buchse des Videorekorders an.

7.6. DVD-Rekorder anschließen

Schließen Sie das eine Ende des SCART-Kabels an die SCART OUT-Buchse des DVD-Rekorders an.
Schlieben Sie das andere Ende des SCART-Kabels an die SCART-Buchse des LCD-TVs an.
Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des DVD-Rekorders.
Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des DVD-Rekorders und der Antennenbuchse in der Wand.

7.7. Receiver (SAT, DVB-T, Decoder etc.) anschließen

Sie haben verschiedene möglichkeiten ein Gerät, das als Empfänger für den LCD-TV eingesetzt werden soll (z. B. SAT-Receiver, DVB-T-Receiver, Decoder, Set-Top-Box) an ihren LCD-TV anzuschreiben.

Mit einem HDMI-Kabel

• Sofern der Receiver über einen HDMI-Ausgang verfügt, schlieben Sie ein HDMI-Kabel an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem YPbPr-Adapter (YUV)

Sofern der Receiver über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert,ihn mit Cinch Kabeln und dem mitgelieferten YUV-Adapterkabel (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) an den YPbPr Anschluss des LCD-TVs anzuschreiben.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.

Fur die Tonübertragung schlieben Sie den mitgelieferten AV-Adapter am AV-Anschluss an und verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den entsprechenden Anschlüssen des Adapters und den Audioausgangendes Geräts..

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

Mit einem SCART-Kabel

Schließen Sie einen Receiver mit SCART-Kabel an die Buchse SCART an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem AV-Adapter

Verbinden Sie den AV-Adapter mit dem AV Anschluss an dem LCD-TV.
Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgangen des externen Geräts.
Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Adapter und dem Video-Ausgang des externen Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

7.8. DVD-/Videorekorder und SAT-Receiver anschließen

Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgende Anschlussart verwenden:

Schlieben Sie den Receiver wie oben beschrieben an.
Verbinden Sie nun den Receiver mit einem SCART-Kabel am SCART-Ausgang des DVD-Rekorders und den entsprechenden SCART-Eingang des Receivers.
Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Rekorders.
Schlieben Sie den SAT-Receiver an den LNB der Parabolantenne an.

7.9. Camcorder anschlieben

Verbinden Sie das AV-Adapterkabel mit dem AV Anschluss an dem LCD-TV.
Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgangen des externen Geräts.
Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Adapter und dem Video-Ausgang des externen Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

7.10. Gerät mit HDMI - oder DVI-Ausgang

HDMI ("High Definition Multimedia Interface") ist im Bereich der Unterhaltungs-elektronik die einzige Schnittstelle, die gleichzeitig Audio- und Videodaten digital überträgt. Sie verarbeitet alle heute bestehtten Bild- und Tonformate, einschließlich HDTV (High Definition Television), und kann somit auch die Auflösung von 1080p ohne Qualitätverlust darstellen.

Viele Geräte der Unterhaltungselektronik, z. B. DVD-Player, sind heute mit HDMI-oder DVI-Ausgängen ausgestattet.

7.10.1. Externes Gerät mit HDMI-Ausgang anschließen

Schlieben Sie ein HDMI Kabel (nicht im Lieferumfang) an den HDMI Eingang des LCD TVs und den HDMI Ausgang des externen Geräts an.
- Wenn Sie das HDMI Gerät angeschlossen haben, schalten Sie den LCD TV ein.
Schalten Sie das externe HDMI Wiedergabegerät ein.

7.10.2. Externes Gerät mit DVI-Ausgang anschließen

Sollte das externe Gerät einen DVI-Ausgang haben, können Sie es ebenfalls an den HDMI-Eingang anschließen (HDMI ist abwärtskompatibel zu DVI - „Digital Visual Interface"). Sie benötigen dazu einen Adapter HDMI-DVI (nicht im Lieferumfang). Da der DVI-Ausgang keinen Ton überträgt, schreiben Sie zur Übertragung des Tons zusammen ein Audio-Kabel (3,5 mm Klinke) an den VGA Audio-Eingang des Geräts an.

7.11. PC anschließen

Der LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf den LCD-TV übertragen.

So schlieben Sie den LCD-TV am PC an:

Schalten Sie beiden Geräte aus.

Schlieben Sie ein VGA-Kabel (nicht im Lieferumfang) an den VGA-Eingang des LCD-TVs und an den Grafikkarten-Ausgang des PCs oder Notebooks an.
Ziehen Sie die Schrauben des Monitorkabels mit den Fingern fest, so dass die Stecker richtig in den Buchsen sitzen.
Falls Sie auch den Ton übertragen möchten, verbinden Sie ein Audio-Kabel mit dem VGA Audio-Anschluss des LCD-TVs.
Schalten Sie zuerst das LCD-TV ein.
Schalten Sie erst danach den PC/das Notebook ein.
Wahlen Sie mit SOURCE (an der Fernbedienung) oder INPUT (am Gerät) den PC-Modus aus.

Das PC-Bild erscheint auf dem LCD-TV. Mit der Taste SOURCE (an der Fernbedienung) oder INPUT (am Gerät) kommt Sie in den TV-Modus zurück.

Wenn Sie den LCD-TV als zweiten Monitor an Ihrm PC einsetzen, kann es unter Umständen notwendig sein, dass Sie in den Anzeigeeinstellungen Ihres Betriebssysteme Einstellungen ändern müssen. Lesen Sie dazu in der Bedienungsanleitung des PCs/Notebooks nach, was beim Betrieb vom mehreren Monitoren zu beachten ist.

8. Menüführung

Drücken Sie die Taste MENU, um das OSD zu aktivieren. Am unteren Rand werden die jeweils möglichen Einstellungen angezeigt.
Mit den Richtungstasten wahlen Sie die Optionen aus dem Hauptmenü.
Mit den Richtungstasten wahlen Sie die Optionen aus einem Menu.
Mit der Richtungstaste öffnen Sie ein Untermenü (nicht in jedem Menu vorhanden).
Mit den Richtungstasten stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahr.
Mit der Taste MENU kommt Sie ins vorige Menu zurück.
Mit der Taste EXIT schreiben Sie das Menu.

Bitte beachten Sie, dass sich das Menu automatisch schliebt, wenn keine Taste gedruckt wird.

Folgende Hauptmenü konnen Sie wahlen

• Menu KANAL
• Menu BILD
• Menu TON
• Menu ZEIT
• Menu SPERREN
• Menu OPTIONEN

HINWEIS!

Aufgrund möglicher technischer Änderungen konnen die hier beschrieben Menus von denen auf Ihrm Bildschirm abweichen. Je nach gewähler Quelle, stehen nicht alle Menus zur Verfügung.

8.1.MENUKanal

Menüpunkt Einstellung
AUTOMATISCHESUCHE	Sollten Sie als Quelle DTV gewählt haben (DVB-T oder DVB-C), stehen folgende Einstellmöglichkeiten zur Verfü-gung:
	LAND	Wählen Sie das gewünschte Land für den Sendersuchlauf.
	EMP-FANGS-ART	Wählen Sie mit den Richtungstosten die Empfangsart: • ATV+DTV (Suche nach analogen und digitalen TV Kanälen); • ATV (Suche nach analogen TV Kanä- len); • DTV (Suche nach digitalen TV Kanä- len)
	DIGITAL TYP	Wählen Sie mit den Richtungstosten die Anschlussart (DVB-T oder DVB-C).
	SUCH-MODUS(nur im Modus DVB-C)	Suchmodus einstellen. Belassen Sie die- se Einstellung auf NETZWERKSUCHE oder VOLL, wenn sie keine speziellen Ein-stillungen vornehmen sollenen.
	NETZ-WERK ID(nur im Modus DVB-C)	Netzwerk ID einstellen. Standardeinstel-lung ist AUTO.
	FRE-QUENZ(nur im Modus DVB-C)	Frequenz einstellen. Standardeinstellungist AUTO.Nur aktiv, wenn im Suchmodus der Ein-trag NETZWERKSUCHE gewählt ist.
	SYMBOL-RATE(nur im Modus DVB-C)	Symbolrate einstellen.
	LCN SENTEORSORTIERUNG	Logical Channel Numbering: Wahlen Sie die Einstellung EIN, wenn die Sender anhand einer voreingestelltten Senderliste sortiert werden soll (sofern vom Program-manbieter verfügbar)
	Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufufhin
	Sollten Sie als Quelle SATELLIT gewählt haben, stehen folgende Einstellmöglichkeiten zur Verfügung:
	LAND	Wahlen Sie das gewünschte Land für den Sendersuchlauf.
	SATELLIT	Wahlen Sie den Satellit aus, über den der Suchlauf gestartet werden soll.
	SUCH-MODUS	Suchmodus einstellen.STANDARD: Ein Suchlauf für den gewählten Satelliten wird anhand der für diesen Satelliten gespeicherten Transpon-derliste durchgeführt. Dies benötigt et-was Zeit.NETZWERKSUCHE: Netzwerksutsche aktivieren/deaktivieren.BLINDSUCHE: Eine vollständige Sueche des gewählten Satelliten wird durchge-führt. Hierbei werden auch neue Trans-ponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Suchdurchläufe durchgeführt. Im ersten werden die Trans-ponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuche benö-tigt die meiste Zeit.

DE

NL

FR

IT

	SENDER TYP	Legen Sie fest, nach welchen Kanäten Sie Suchen wollen: FREI (frei Kanäre), VER-SCHLÜSSELT (verschlüsselte Kanäre) oder FREI+VERSCHLÜSSELT (frei und verschlüsse Kanäre).
	SERVICE TYP	Kanal Type wahlen. DTV: Sueche nach digitalen TV-Senden. RADIO: Sueche nach digitalen Radiosen-dern. ALLE: Sueche nach digitalen TV- und Ra- diosenden.
	PRESET- LISTE LADEN	Die vorinstallierte Senderliste für den Sa- stelliten Astra 19.2E wird geladen. Diese Suchmodus bestehtigt die gingste Zeit. Wählen Sie JA aus, um die Senderliste zu laden. Wählen Sie NEIN, um den Sender- suchlauf zu starten.
	Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufufhin
MANUELLE ANALOG SUCHE (nur im ATV- und DTV- Modus)	Hier können Sie eine manuelle Programmierung für ein- zelne analoge Sender durchführren.
	AKTUELLER SENDER	Wählen Sie die Programmnummer, für die Sie die Sueche durchführren， wollen.
	FARBSYSTEM PAL, SECAM, AUTO.
	TONSYSTEM BG, I, DK, L. Für Deutschland ist das Ton-System BG eingestellt.
	FEINABSTIM- MUNG	Führten Sie mit ↓ die Feinabstim- mung durch
	SUCHEN	Starten Sie mit ↓ den Sender- suchlauf
MANUELLE DVB-T SUCHE (nur bei DVB-T)	Hier können Sie eine manuelle Programmierung für ein-zelne Sender im DVB-T Modus durchfuhren, wenn das eingespeiste Signal über Antenne kommt. These Option stehen nur zur Verfügung, wenn zuvor DTV als Eingangsquelle gewählt wurde.
	VHF / UHF	Wählen Sie den zu durchsuchen- den Kanal. Drücken Sie OK, um den Suchlauf zu starten. Die Sig- nalqualität wird anhand eines Bal- kens unterhalb dargestellt.
	DTV	Anzahl der gefundenen digitalen TV-Sender wird angezeigt.
	RADIO	Anzahl der gefundenen digitalen Radiosender wird angezeigt.
	DATEN	Anzahl der gefundenen Datenka- näle wird angezeigt.
MANUELLE DVB-C SUCHE (nur bei DVB-C)	Hier können Sie eine manuelle Programmierung für ein-zelne Sender im DVB-C Modus durchfuhren, wenn das eingespeiste Signal über Kabel kommt. These Option stehen nur zur Verfügung, wenn zuvor DTV als Eingangsquelle gewählt wurde.
	FREQUENZ	Suchfrequenz einstellen mit ◆ oder den Zifferntasten der Fernbe- diennung
	SR	Symbolrate einstellen.
	QAM TYPE	Modulation einstellen.
	DTV	Anzahl der gefundenen digitalen TV-Sender wird angezeigt.
	RADIO	Anzahl der gefundenen digitalen Radiosender wird angezeigt.
	DATEN	Anzahl der gefundenen Datenka- näle wird angezeigt.

DE

NL

FR

IT

PROGRAMME BEARBEITEN	Hier sehen Sie die aktuell gespeicherten Sender. Für je- den Sender konnen Sie die nachfolgenden Einstellungen vornehmen.
	Löschen Wahlen Sie den Sender an, den Sie löschen möchten, und drücken Sie die rote Taste [PROGRAM]. Der markierte Sender wird daraufhin gelöscht. DVB-T/C: Ist die Funktion LCN SENDERSORTIERUNG eingeschaltet, werden die Programmnummern beim Senderlöschen mit gelöscht. Um dies zu vermeiden, schalten sie die Funktion unter AUTOMATISCHE SU-CHE aus.
	ÄNDERN (nur bei ATV) Wahlen Sie den Sender an, den Sie umbenennen möten, und drücken Sie die grüne Taste [INTRO]. Nun konnen Sie den ersten Buchstaben ändern: Über die Richtungstasten ▲ ▼ konnen Sie im Zeichensatz hoch und runter scrollen. Gehen Sie mit der Richtungstaste ▷ auf den{nachsten Buchstaben usw. Am Ende drücken Sie noch einmal die grüne Taste [INT-RO], um den Namez zu speichern.
	BEWEGEN Wahlen Sie den Sender an und drücken Sie die gelbe Taste [REPEAT]. Verschieben Sie den Sender mit ▲ ▼ auf den gewünschten Platz und drücken Sie die gelbe Taste [REPEAT] ein weiteres Mal. Die anderen Sender werden entsprechend mit verschoben.
	SPRINGEN Wahlen Sie den Sender an, den Sie beim Durchblättern der Sender über die Tastes P+/- überspringen möchten, und drücken Sie die blaue Taste [A-B]. Der Sender kann weiterhin über die Zifferntasten ange-wählt werden.
	FAV Um einen Sender in eine Favoritenliste abzuspeichern, markieren Sie diesen und drücken die Taste FAV. Die Favoritenlisten rufen Sie über die Tastes der Fernbedie-nung auf.
SIGNALINFORMATION	Hier werden die Signalinformationen des eingestellten Senders angezeigt. These Options steht Ihnen nur im DTV Modus zur Verfü-gung.
CI INFORMATIO- NEN (CI+)	Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprichenden Anbie- ter anmelden. Nach der Anmeldung erhalten Sie von Ih- rem Anbieter ein Conditional Access Module (CA-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen & finden Sie in der mit dem Modul gelieferten Dokumen- tation. Installieren Sie die CI-Komponenten auf folgende Weise in Ihr Fremnern Fernsehgerät: • Schalten Sie das Fernsehgerät aus undziehen Sie der Netzstecker. • Setzen Sie zunächst das CI-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließend steken Sie die Karte ein. HINWEIS! Beachten Sie, dass Sie das CI Modul nur ein- setzen oder herausnahmen dürfen, wenn das Gerät vom Stromnetz getrennt ist. Das CI-Modul muss richtig herum eingesetzt werden; falsch herum{lasset es sich nicht einschie- ben. CI-Modul oder Fernsehgerät können be- schädigt werden, falls Sie versuchen, das CI-Mo- dul mit Gewalt einzuschieben. • Verbinden Sie das Fernsehgerät mit der Stromversor- gung, schalten Sie es ein und warten Sie einen Mo- ment, bis die Karte erkannt wird. • Bei manchen CAM-Modulen sind zusätzlich einige Einrichtungsschritte erforderlich, die Sie im Menu CI INFORMATIONEN ausführten können.

DE

NL

FR

IT

Menüpunkt Einstellung
SATELLIT KONFIGU-RATION(nur DVB-S)	SATELLIT	Wählen Sie den Satelliten aus, für den Sie die Ein-stellungen ändern oder den Suchlauf durchfuh-ren möchten.
		BEARBEITENDrücken Sie die grüne Taste, um den angewählten Satelliten zu bearbeiten.
		SATELLITENNAME	Mit Hilfe der eingeblendeten Tas-tatur können Sie den Name des Satelliten ändern. Wählen Sie mit den Pfeiltasten die gewünschten Zeichen und bestätigten Sie die- se mit der Taste OK. Speichern Sie den neuen Name mit der blau-en Taste.
		LÄNGEN-GRADRICHTUNG	Mit den Richtungstasten « » wahren Sie die Orbit Position WEST oder EAST.
		LÄNGEN-GRADWINKEL	Mit den Zahlentasten geben Sie die Gradzahl ein.
		BAND	Wählen Sie das gewünschte Fre-quenzband KU oder C.
		NEUDrücken Sie die gelbe Taste, um einen neuen Sa-telliten anzulegen. Die Einstellmöglichkeiten sind hier die selbst, wie unter BEARBEITEN.
		SUCHERdücken Sie die blaue Taste, um Einstellungen für den Suchlauf vorzunehmen.

Menüpunkt Einstellung

DE

NL

FR

IT

	SUCHHMO-DUS	Suchmodus einstellen. STANDARD: Ein Suchlauf für den gewährten Satelliten wird anhand der für diesen Satelliten gespeicherten Transponderliste durchgeführt. Dies besteht et-was Zeit. NETZWERKSUCHE: Netzwerk-suche aktivieren/deaktivieren. BLINDSUCHE: Eine vollständige Sueche des gewährten Satelliten wird durchgeführt. Hierbei werden auch neue Transponder be-rücksichtigt, die nicht in der Trans-ponderliste enthalten sind. Bei der Blindsuche werden zwei Such-durchläufe durchgeführt. Im er-sten werden die Transponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuchebenötigt die meiste Zeit..
	SENDER TYP	Legen Sie fest, nach welchen Ka-nalen Sie Suchen wollen: FREI(freie Kanäle), VERSCHLÜSSELT (verschlüsselte Kanäle) oder FREI+VERSCHLÜSSELT (frei und verschlüsselte Kanäle).
	SERVICE TYP	Kanal Type wählten.DTV: Sueche nach digitalen TV-Sendenr.RADIO: Sueche nach digitalen Ra-diosendenr.ALE: Sueche nach digitalen TV-und Radiosendenr.
	Drücken Sie die Taste OK, nachdem Sie alle Ein-stellungen vorgenommen haben. Der Suchlaufüber den gewährten Satelliten wird nun gestartet.

Menüpunkt Einstellung

	TRANS-PONDER	Wechseln Sie mit der Pfeiltaste EPG in die Spalte TRANSPONDER und wahren Sie mit den Pfeil-tasten ▲ ▼ den Transponder aus, über den der Suchlauf gestartet werden soll. Drücken Sie nun die Taste OK, um den betreffenden Transponder mit einem roten Haken zu markieren.
		NEU Drücken Sie die gelbe Taste, um einen neuen Transponder hinzuzufügen. Geben Sie die gefor-derten Werte ein und bestätigten mit OK bzw. drücken EXIT, um abzubrechen.
		FRE-QUENZ	Geben Sie über die Zahlentasten die Frequenz ein.
		SR (KS/S)	Geben Sie über die Zahlentasten die Symbolrate ein.
		POLARI-TÄT	Wahlen Sie mit ▲ ▶ die Polarisati-onsebene.
		LösCHEN Wahlen Sie den zu Löschenden Transponder wie oben beschreiben aus der Liste aus und drücken Sie die rote Taste. Bestätigen Sie die Abfrage mit JA.
		BEARBEITEN Die Einstellmöglichkeiten entsprechen denen von NEU.
		SUCHE Die Einstellmöglichkeiten entsprechen denen von SUCHE unter Satellit.
	LNB TYP	Geben Sie hier die Oszilatorfrequenz zu ihrem LNB-Typ aus. Als Standard ist 09750/10600 ausgewählt.
		Folgende UNICABLE SETTINGS konnen hier vorgenommen werden.
		IF CHANNEL	Hier konnen Sie die IF Frequenz ein-stellen
		CENTRE FREQ	Hier konnen Sie die Center Frequenz einstellen
		SAT PO-SITION	Hier konnen Sie die Satllitenpositi-on einstellen
	LNB VER-SORGUNG	Stellen Sie hier die LNB-Spannung ein.
Menüpunkt Einstellung
	22KHZ	Stellen Sie hier ggf. den Tone ein, Standard ist AUTO.
	TONE-BURST	Wenn ihre Satelliten-Anlage ein Tonburst benö-tigt, können Sie hier BURST A oder B einstel-len.
	DISEQC 1.0/1.1	Wenn Sie eine Satelliten-Antenne mit mehreren LNBs bzw. einem Di-SEqC-Schalter angeschlossen haben, stellen Sie das gewünschte LNB hier ein.
	MOTOR	Wenn ihre Satelliten- Antenne eine Motorsteue-rung hat, wahren Sie mit « die gewünschte Di-SEqC-Version aus. Drücken Sie OK, um die An-tennenposition zu definierten.
	Um die Suche zu starten drücken Sie die blaue Taste (SUCHE) und bestätigten Sie mit OK.

DE

8.2. Menu Bild

Menüpunkt Einstellung
BILDEINSTELLUNG	Bildmodus wählten: STANDARD, DYNAMISCH, MILD, PERSönlich. Diese Funktion entspricht der Taste P.MODE. Bei der Einstellung PERSönlich können Sie KONTRAST, HELLIGKEIT, FARBE, FARBTON und SCHÄRFE selbst einstellen. Bei den anderen Einstellungen sind diese Parameter fest definiert.
KONTRAST	Kontrast verringern bzw. erhöhen (Skala 0 - 100).
HELLIGKEIT	Helligkeit verringern bzw. erhöhen (Skala 0 - 100).
FARBE	Farbe verringern bzw. erhöhen (Skala 0 - 100).
FARBTON	Farbton Einstellungen nur bei NTSC-Empfang verfügbar
SCHÄRFE	Scharfe verringern bzw. erhöhen (Skala 0 - 100).
FARBTEM-PERATUR	Farbtemperatur wählten: KALT, NORMAL und WARM.
RAUSCH-UNTERDRÜCKUNG	Mit dieser Funktion konnen Sie das Bildlauschen verringern und die Bildqualität bei schwachem Signal verbessern. Wahlen Sie zwischen AUS, NIEDRIG, MITTEL, HOCH und STAN-DARD.
HDMI MODE AUTO: Automatische Anpassung des Bildformat an das Ein-gangssignalVIDEO: Format für die Wiedergabe von Videos (Overscan)PC: Format für die Wiedergabe von PC Signalen (1:1 Darstel-lung).

8.3. Menu Ton

Menüpunkt Einstellung
TONMODUS	Audiomodus wählten: STANDARD, FILM, MUSIK, BE-NUTZER. Diese Funktion entspricht der Taste SOUND .
HÖHEN	Tiefe Frenzen verringern bzw. erhöhen (Skala 0 - 100).
BÄSSE	Hohe Frenzen verringern bzw. erhöhen (Skala 0 - 100).
BALANCE	Stellen Sie die Balance zwischen dem linken und rechten Laufsprecher ein.
AUTOM. LAUT-STÄRKE	Die Funktion AVL(Automatic Volume Limiting)GLEICH die entsprechenden Lautstärken der verschiedenen Sendun-gen aus.Stellen Sie auf AUS,so horen Sie die Originallaut-stärken.Stellen Sie auf EIN,so horen Sie eine gleichmäßige Lautstärke.
SPDIF MODE	SPDIF Modus einstellen.
AD AUSWAHL	Erzählermodus aktiveren/deaktivieren, sowie Lautstärke ein-stehen.Verfügbar nur im DTV-Modus.Unmitteltzung abhängig von der Sendung.

DE

8.4. Menu Zeit

Menüpunkt Einstellung
UHR	Anzeige der Uhrzeit. Einstellung nicht möglich. These Option steht nur im DTV Modus zur Verfügung.
ZEITZONE	Hierüber konnen Sie die Zeitzone einstellen. These Option steht nur im DTV Modus zur Verfügung.
EINSCHLAF-TIMER	Wählen Sie eine Zeit, nach der sich das Gerät selbstän-dig ausschaltet. Wählen Sie AUS, um die Funktion zu beenden.
AUTOM. ABSCHALTUNG	Stellen Sie hier die Zeit ein, wonach sich der LCD-TV au-tomatisch ausschaltet, wenn keine Bedienung über das Bedienfeld oder der Fernbedienung innerhalb der vor-gegeben Zeitstattgefunden hat. Dies ist eine Funktion die dem Umweltschutz dient.

OSD ZEIT

Hier konnen Sie die Zeit einstellen, nach der das OSD-

Menu sich automatisch schließt

8.5. Menu Sperren

Menüpunkt Einstellung
SYSTEM SPERREN Hieüber schalten Sie die Einstellungen SENDER SPERREN, JUGENDSCHUTZ, TASTENSPERRE und HOTEL MODE frei. Geben Sie damit das Passwort ein. Im Auslieferungszustand: 0000.
KENNWORT SETZEN	Es öffnet sich ein Feld zur Ungabe der Passwörter.
	ALTES PASSWORD EINGEBEN	Geben Sie mit den Zifferntasten das bestehende Passwort ein. Im Auslieferungszustand: 0000.
	NEUES PASSWORD EINGEBEN	Geben Sie ein neues vierstelliges Passwort ein.
	NEUES PASSWORD WIEDERHOLEN	Geben Sie das neue Passwort noch mal ein. Das neue Passwort wird gespeichert
	HINWEIS! Notieren Sie sich das neue Password. Es wird beim Wiederherstellen der Werkseinstellungen nicht zurückgesetzt. Sollten Sie das Password vergessen haben, benutzen Sie das Master-Password „4711".
SENDER SPERREN	Legen Sie hier fest welche Sender gespert werden soll
JUGENDSCHUTZ	Hier konnen Sie das Alter wahren. These Option steht nur im DTV Modus zur Verfügung.
TASTENSPERRE	Hierüber schalten Sie die Tastensperre für die Bedienele-mente am LCD-TV ein oder aus. Der LCD-TV kann dann nur über die Fernbedienung bedient werden.
HOTELMODUS	Im Hotelmodus konnen sie verschiedene Einstellungen vornehmen, um die Nutzung und Bedienung des Gerä-tes zu begrenzen.

8.6.MENUOptionen

Menüpunkt Einstellung
OSD-SPRACHE	Wählen Sie die Sprache des OSD-Menüs. Sie stellen sich un-mittelbar um.
VIDEOS TEXTZEICHENSATZ	Wählen Sie hier den Videotext Zeichensatz: WEST, EAST, RUSSIAN, ARABISCH oder FarsiL.

DE

NL

FR

IT

Menüpunkt Einstellung
AUDIOSPRACHEN	Wird die aktuelle Sendung in mehreren Sprachen ausge- strahlt, so konnen Sie hier ihre bevorzugte Sprache einstel- len. Diese wird entsprechend wiedergegeben. Sie konnen ihre Einstellungen für zwei Sprachen (ERSTE, ZWEITE) vornehmen.
UNTERTITELSPRA- CHE	Wird die aktuelle Sendung mit mehreren Untertitelspra- chen ausgestrahlt, so konnen Sie hier ihre bevorzugte Sprache einstellen. Diese wird entsprechend wiederge- geben. Sie konnen ihre Einstellungen für zwei Sprachen (ERSTE, ZWEITE) vornehmen.
GEHÖRLOSEN- HILFE	Wenn der Sender spezielle Audiosignale für Hörgeschä- digte überträgt, konnen Sie die Einstellung auf EIN stel- len, um diese Signale zu empfangen. These Option steht nur im DTV Modus zur Verfügung.
BILDFORMAT	Stellen Sie hier das Bildformat ein. These Funktion entspricht der Taste SIZE
BLAUER BILD- SCHIRM	Wenn das LCD-TV kein Signal empfängt, erscheintstatt des „Schnee“ oder des schwarzen Bildes ein blauer Hinter- grund.
ERSTINSTALLATI- ON	Hier konnen Sie das Menu zur Erstinstallation aufrufen.
WERKSEINSTEL- LUNGEN	Hier konnen Sie das Gerät auf die Werkseinstellung zu- rücksetzen.
SOFTWARE UPDATE (USB)	Hier konnen Sie nach der neuesten Software für den Fern- seheruchen und dieseactualisieren. Das Update dauert eine Minute. Unterbrechen Sie den Update-Vorgang nicht, um irreparable Schäden am Gerät zu vermeiden.

8.6.1. Senderliste

Drücken Sie während des TV-Betriebs die Taste OK, um die SENDERLISTE aufzurufen. Folgende Optionen stehen Ihnen hier zur Verfügung:

Taste Eintrag	Funktion
▲▼	Mit diesen Tasten können Sie sich abwärts/aufwärts in der Sender-liste bewegen. Drücken Sie die Taste OK, um auf den aktuell gewählten Sender umzuschalten.
Gelbe Taste [REPEAT] (nur wenn ALLE Son-der ange-zeigt werden)	FINDEN	These Option ermitteligt eine Sendersuche über ein Tastenfeld. Geben Sie den Name des gesuch-ten Senders ein, indem Sie mit den Pfeiltosten die gewünschten Zeichen anwahlen und jeweils mit der Taste OK bestätigten. Sobald Sie ein Zeichen eingeben, werden automatisch alle Sender ange-zeigt, die mit thisem Zeichen beginnen. Wären Sie im Anschluss den Eintrag OK und bestätigten Sie mit der Taste OK. Das Gerät schaltet nun auf den ersten Sonder der gefundenen Auswahl.
Grüne Taste [INTRO] (nur wenn ALLE Son-der ange-zeigt werden (nur bei Satellit ver-fugbar))	SORTIEREN	Mit dieser Option konnen Sie die Sortierung der Senderliste festlegen:BY DEFAULT: Die Sender werden nach den Stan-dard-Vorgaben sortiert.SORTIEREN NACH FREQUENZ: Die Sender werden nach der Frequenz sortiert.SORTIEREN NACH SERVICE...: Die Sender werden nache dem Nameen sortiert.SORTIEREN NACH SATELLITEN...: Die Sen-der werden nach dem Satellitennamen sortiert.SORTIEREN NACH VERSCHL...: Verschlüssel- te und frei Sender werden getrennt voneinander sortiert.
CH+/CH-	SEITE AUF / AB	Mit diesen Tasten konnen Sie sich in 10er Schrit-ten durch die einzelnen Seiten der Senderliste be-ween.
←▶	WÄHLEN	Bei DTV und Satellit verfügbar-ALLE: alle Sender werden aufgeführrt;-DTV: nur die digitalen TV-Sender werden aufgeführrt;- RADIO: nur die Radiosender werden auf- geführt.- DATEN: nur die Daten werden aufgeführrt.- HD: nur die HD-Sender werden aufgeführrt.- FREI: nur die frei verfügbaren Sender wer-den aufgeführrt;- VERSCHLUSSELTES PROGRAMM: nur die verschlüsselten Sender werden aufge-führt;- Satellitenanwahl: Es werden alle Sender aufgeführrt, die vom gewährten Satelliten gesendet werden.

DE

NL

FR

IT

9. Media Player

Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Fotos, Musik, Videos oder Text wiedergeben. Wiehe Formate unterstützt werden, erfolnen Sie in den Technischen Daten am Ende dieser Anleitung.

HINWEIS!

Unter Umständen sind bestimmte Arten von USB-Geräten mit dieser LCD-TV nicht kompatibel.

Schlieben Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätsprobleme entstehen können.

Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird. Sie sollen insbesondere nicht mehrmals schnell hintereinander das USB-Gerät ein- und wieder abstecken.

9.1. Zugriff auf den Media Player

Schlieben Sie den USB-Datentrager am seitlichen USB-Anschluss des Gerätes an.
Drucken Sie die Taste SOURCE (an der Fernbedienung) oder INPUT (am Gerät) und wahlen Sie mit die Quelle MEDIA.
Bestätigen Sie mit OK.
Drucken Sie alternatively die Taste MEDIA an der Fernbedienung, um den Media Player zu öffnen.

9.2. Hauptmenü des Media Players

Nachdem Sie wie oben beschrieben über USB auf den Media Player zugegriffen haben, gelangen Sie in das Hauptmenu.

Die nachstehenden Auswahlmöglichkeiten stehen Ohnen zur Verfügung:

• FOTO - zur Wiedergabe von Fotodateien
• MUSIK - zur Wiedergaben vom Musikdateien
• FILM - zur Wiedergabe vom Videodateien
• TEXT - zur Wiedergabe von Textdateien

Wahlen Sie mit das entsprechende Menu und bestätigen mit OK.
Wahlen Sie nun die Quelle, von dem Sie die Dateien abspielen möchten (z. B. USB-Stick oder eine Festplatte).

Im Menu der jeweiligen Medien FOTO, MUSIK, FILM, TEXT können Sie mit der roten Taste ein Objektlöschen.

Um den Media Player zu verlassen, drücken Sie die Taste SOURCE (an der Fernbedienung) oder INPUT (am Gerät) und wahlen Sie eine andere Quelle, oder drücken Sie EXIT um zur zuvor genutzten Quelle zurück zukehren.

9.3. Fotos anzeigen

Wenn Sie FOTO aus dem Hauptmenü wahren, werden die verfügbaren Bilddateien gefiltert und am Bildschirm dargestellt.

Befindensich mehrere Ordner auf dem Datenträger, wahlen Sie mit zunachst den Ordner und offen Sieihn mit OK.
Wahlen Sie mit das gewünschte Foto aus, um es anzuzeigen. Drücken Sie OK, um das Foto anzuzeigen.
Mit der Taste OK konnen Sie weitere Optionen auswahlen. Bestätigten Sie eine Option jeweils mit OK.

• PLAY/PAUSE: Starten/Unterbrechen Sie die Diashow aller Fotos.
  VORHERIGES/NACHSTES: Voriges/nachstes Bild anzeigen.

• STOP: Wiedergabe der Diashow stoppen.

• REPEAT ALL: Stellen Sie eine Wiederholung der Diashow ein

• MUSIK: Hintergrundmusik ein-/ausschalten
• PLAYLISTE: Zeigt die Wiedergabeliste der Bilder an

• INFO.: Zeigt Informationen zum angezeigten Bild an

• ROTATE / Dreht das gewählte Bild um 90 Grad gegen/im Uhrzeiger-sinn

• ZOOM IN/OUT: Vergroßert/verkleinert das angezeigte Bild

• BEWEGEN: Haben Sie zuvor mit der Zoom-Funktion die Darstellung vergroßert, können Sie mit den Richtungstasten die nicht sightbaren Bereiche anwahlen.

Zur Wiedergabe der Dateien konnen Sie außerdem die Medientasten auf der Fernbedienung verwenden.
Drucken Sie die Taste EXIT, um zum vorhergehenden Menu zurückzukehren

9.4. Musik wiedergeben

Wenn Sie MUSIK aus dem Hauptmenu wahren, werden die verfügbaren Musikdaten gefiltert und am Bildschirm dargestellt.

Befindensich mehrere Ordner auf demDatentrager, wahlen Sie mit zunachst den Ordner und offen Sieihn mit OK.
Wahlen Sie mit das gewünschte Musikstück aus, um es wiederzugen. Drücken Sie OK, um das Stück zu starten.
Mit der Taste OK konnen Sie weitere Optionen auswahlen. Bestätigen Sie eine Option jeweils mit OK.

• PLAY/PAUSE: Starten/Unterbrechen Sie die Wiedergabe des Musikstücks
• FB/FF: Schneller Rücklauf/Vorlauf
  VORHERIGES/NACHSTES: Voriges/nachstes Musikstück wiedergeben
  STOP: Wiedergabe des Musikstücks stoppen
• REPEAT ALL: Stellen Sie eine Wiederholung der Titel ein
  STUMM: Stummschalten der Wiedergabe
• PLAYLISTE: Zeigt die Wiedergabeliste der Musiktitel an
• INFO.: Zeigt Informationen zum angezeigten Titel an
• GEHE ZU: Titel zu einem bestimmten Zeitpunkt starten

Zur Wiedergabe der Dateien konnen Sie außerdem die Medientasten auf der Fernbedienung verwenden.
Drucken Sie die Taste EXIT, um zum vorhergehenden Menu zurückzukehren.

9.5. Videos wiedergeben

Wenn Sie FILM aus dem Hauptmenu wahren, werden die verfügbaren Videodateien gefiltert und am Bildschirm dargestellt.

Befindensich mehrere Ordner auf dem Datenträger, wahlen Sie mit zunachst den Ordner und offen Sieihn mit OK.
Wahlen Sie mit das gewünschte Video aus, um es wiederzugeben. Drucken Sie OK, um das Video zu starten.
Mit der Taste OK konnen Sie weitere Optionen auswahlen. Bestätigten Sie eine Option jeweils mit OK.

• PLAY/PAUSE: Starten/Unterbrechen Sie die Wiedergabe des Videos.
• FB/FF: Schneller Rücklauf/Vorlauf
  VORHERIGES/NACHSTES: Voriges/nachstes Video anzeigen
• STOP: Wiedergabe des Videos stoppen
• CHARSET: Textformat für Untertitel einstellen
• REPEAT ALL: Stellen Sie eine Wiederholung der Videos ein.
  SETZE A: Wiederholt ein Video innerhalb eines bestimmten Abschnittes
• PLAYLISTE: Zeigt die Wiedergabeliste der Videos an

• INFO.: Zeigt Informationen zur angezeigten Videodatei an

• ZEITLUPE: Zeitlupendarstellung

• SCHRITT VOR: Schrittweise Wiedergabe

• GEHE ZU: Video zu einem bestimmten Zeitpunkt starten

• ZOOM IN/OUT: Vergroßert/verkleinert das angezeigte Bild

• BILDFORMAT: Bildformatändern

• BEWEGEN: Haben Sie zuvor mit der Zoom-Funktion die Darstellung vergroßert, können Sie mit den Richtungstasten die nicht sightbaren Bereiche anwahlen.

Zur Wiedergabe der Dateien konnen Sie außer dem Medientasten auf der Fernbedienung verwenden.
Drucken Sie die Taste EXIT, um zum vorhergehenden Menu zurückzukehren.

9.6. Text wiedergeben

Wenn Sie TEXT aus dem Hauptmenü wahren, werden die verfügbaren Dateien gefiltert und am Bildschirm dargestellt.

Befindensich mehrere Ordner auf demDatentrager, wahlen Sie mit zunachst den Ordner und offen Sieihn mit OK.
Wahlen Sie mit den gewünschten Text aus, umihn darzustellen. Drucken Sie OK, um den Text darzustellen.
Mit den Tasten konnen Sie im Dokument vor- und zurückblättern.
Drucken Sie die Taste EXIT, um zum vorhergehenden Menu zurückzukehren.

10. EPG - Programmführer

Mit der Taste EPG öffnen Sie das „elektronische TV-Programm".

In der Tabelle sehen Sie die aktuelle sowie die{nachste Sendung fur die verfügbaren Sender.

Drucken Sie die Taste EPG, um den Programmführer zu öffnen.

Wahlen Sie mit einen Sender aus.
Wahlen Sie mit einen Tag aus.

Blättern Si mit bzw. durch die Sendungen.

HINWEIS!

Die angezeigten Programminformationen werden von den Sendeanstalten erstellt. Falls keine Programminformation dargestellt wird, ist dies kein Fehler Ihres LCD-TVs.

Die folgende Tabelle zeigt die Optionen für den PROGRAMMfuHRER:

Taste Eintrag	Funktion
Grüne Taste [INTRO]	ERINNERN	Nimmt die ausgewählte Sendung in den Zeit-plan auf. Sobald der programmierte Zeitpunkt erreicht wird, schaltet das Gerät automatisch auf die programmierte Sendung um. Eine Erinnerung der aktuellen Sendung ist nicht möglich. Wählen Sie hier zwischen eineromaligen (A), einer täglichen (D) oder einer wöchentlichen (W) Erinnerung. Bei der Einstellung wird zum programmierten Zeitpunkt eine Erinnerung eingeblendet, ohne dass automatisch umgeschaltet wird.
Gelbe Taste [REPEAT]	LETZTER TAG	Das Programm des vorherigen Tages wird auf-gerufen. Dies ist nur bis zum aktuellen Tag möglich. Das Programm der Vergangenheit wird nicht angezeigt.
Blaue Taste [A-B]	NächSTER TAG	Das Programm des{nachsten Tages wird aufge-rufen.
▲▼←	BEWEGEN	Mit den Richtungstaten bewegen Sie sich innerhalb des Programmführers.
INFO	DETAILS	Zeigt eine detailierte Beschreibung der mar-kierenien Sendung (falls verfügbar). Drücken Sie die Taste noch einmal, um die Be-schreibenung auszublenden.
OK	OK	Bestätigen Sie die Auswahl oder die Einstel-lung.

11. Der DVD-Modus

Über den DVD-Modus wird der integrierte DVD-Player angesteuert.

11.1. Vom TV- zum DVD-Modus wechseln

Mit der Taste SOURCE (an der Fernbedienung) oder INPUT (am Gerät) rufen Sie die Auswahlliste der Quellen auf.
Uber die Richtungstasten geben Sie zu DVD.
Bestätigen Sie ihre Wahl mit der Taste OK.
- Wenn Sie zum TV-Modus zurückkehren wollen, wiederholen Sie diesen Vorgang und wahrenstatt DVD die Option ATV, DTV oder SATELLIT, je nach eingespeistem Antennensignal.

11.2. DVD einlagen

HINWEIS!

Der integrierte DVD-Player unterstützt nur Medien mit einem Durchmesser von 12 cm. Stecken Sie keine Medien mit einem kleineren oder größeren Durchmesser in den DVD-Schacht, um eine Beschädigung zu vermeiden.

Die DVD muss mit der bedruckten Seite nach hinten (Rückseite des SmartTVs) gerichtet sein.

Damit Sie eine DVD in den DVD-Schacht einlegen konnen, muss das Smart-TV in den DVD-Modus eingestellt werden.

Legen Sie die DVD mit der bedruckten Seite nach hinten in den DVD-Schacht. Ist das Gerät auf den DVD-Modus eingestellt, wird die DVD automatisch erkannt und eingezogen. Auf dem Bildschirm erscheint die Anzeige LADEN gefolggt von LEsEN. Im Normalfall wird die Wiedergabe automatisch gestartet.

HINWEIS!

In einigen Fällen kann es erforderlich sein, die Wiedergabe manuell zu starten. Drücken Sie dazu die Taste II.

11.3. Tastenfungtionen

11.3.1. Spezielle Bildschirmeldung

Wenn Sie eine Funktion wahlen, die auf dem eingelegten Medium nicht realisiert oder die im aktuellen Modus nicht aufrufbar ist, erscheint das nebenstehend abgebildete Nicht-gültig-Zeichen auf dem Bildschirm. Das Zeichen verschwindet nach weniger Sekunden.

11.3.2. Wiedergabe

Drucken Sie die Taste II, um die Wiedergabe zu starten bzw. zu unterbrechen. Um die Wiedergabe fortzusetzen, drucken Sie die Taste II erneut.

11.3.3. Stopp

Drucken Sie einmal, um die Wiedergabe zu stoppen. In this Modus konnen Sie die Wiedergabe an derselben Stelle mit fortsetzen.
Drucken Sie ein weiteres Mal, um die DVD endgültig zu stoppen. Das Gerät befindet sich jetzt im Stopp-Modus.

11.3.4. Skip

Drücken Sie während der Wiedergabe die Taste « oder «, um zurück- oder vorzuspringen (bei DVDs: von Kapitel zu Kapitel; ansonsten: von Titel zu Titel).

HINWEIS!

Bitte beachten Sie, dass bei denen DVDs die Titel/Kapitel vor Start des eigentlichen Films (Lizenzhinweise) nicht übersprungen werden können.

11.3.5. Schnelllauf

Drücken Sie während der Wiedergabe die Taste « oder », um den Schnelllauf vorwärts oder rückwärts zu starten. Bei wiederholtem Drücken steigern Sie die Geschwindigkeit: 2x > 4x > 8x > 16x > 32x . Bei nochmaligem Tastendruck oder mit kehren Sie zur normalen Abspielgeschwindigkeit zurück.

11.3.6. GOTO (Direktutsche)

Mit der Taste GOTO konnen Sie ein Kapitel, einen Titel oder eine Zeit direkt ansteuern. Mit jedem Tastendruck verändern Sie die Auswahl. Die Wiedergabe beginnt an der gewählten Stelle.

• Sie können einen Titel auch direkt über die Zifferntasten eingeben, ohne vorher GOTO zu drücken. Die Wiedergabe beginnnt direkt an der gewählten Stelle.

11.3.7.DVD

GOTO einmal drücken: Geben Sie ein gewünschtes Kapitel innerhalb des Titels ein.
GOTO zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format H:MM:SS ein.
GOTO dreimal drücken: Geben Sie die gewünschte Zeit innerhalb des Kapitels im Format H:MM:SS ein.

11.3.8. Audio-CD/VCD

GOTO einmal drücken: DISK-SUCHE - Geben Sie die gewünschte Zeit auf der CD im Format MM:SS ein.
GOTO zweimal drücken: TRACKSUCHE - Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.
GOTO dreimal drücken: TRACKKAUSWAHL - Geben Sie die Nummer des gewünschten Tracks ein.
- Sie können die Nummer des Titels auch direkt, ohne die Taste GOTO, eingeben.

11.3.9. MP3/WMA

GOTO einmal drücken: Geben Sie den gewünschten Titel ein (drei Stellen; ggf. „0" oder „00" voranstellen).
- Sie können die Nummer des Titels auch direkt, ohne die Taste GOTO, eingeben.
GOTO zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.

11.3.10. Xvid

GOTO einmal drücken: Geben Sie den gewünschten Titel ein.
GOTO zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels ein.

11.3.11. D.DISP (Zeitanzeige)

Mit der Taste D.DIS konnen Sie sich während der Wiedergabe durch wiederholtes Drücken nacheinander die abgelaufene und verbleibende Zeit anzeigen setzen. Mit jedem Tastendruck erhalten Sie eine entsprechende Bildschirmmeldung:

DVD: ABSPIELZEIT: TITEL > RESTZEIT: TITEL > ABSPIELZEIT: KAPITEL > RESTZEIT: KAPITEL > ANZEIGE AUS

CD/VCD/Xvid: RESTZEIT: AKTUELLER TITEL > ABSPIELZEIT: AKTUELLER TITEL > ABSPIELZEIT: GESAMT > RESTZEIT: GESAMT

MP3/WMA: Zeigt Wiedergabestatus und Lautstärkepegel an.

11.3.12. REPEAT (Wiederholung)

Drücken Sie während der Wiedergabe die gelbe Taste [REPEAT]. Auf dem Bildschirm erscheint das Wiederholungssymbol und, mit jedem Tastendruck, der zu wiederholende Abschnitt (der Eintrag verschwindet nach ein paar Sekunden):

DVD: KAPITEL > TITEL > ALLE

11.3.13. PROGRAM (Abspielreihenfolge)

Die Programmier-Funktion erfolgt Ihnen, bis zu 20 Kapitel (DVD) oder Titel (Audio) in einer selbst-definierten Reihenfolge abzuspielen.

Bei MP3-Medien ist keine Programmierung möglich.

So programmieren Sie die Reihenfolge:

Drucken Sie die rote Taste PROGRAM. Auf dem Bildschirm erscheint eine Tabelle mit Programmplätzen. Im Tabellenkopf steht die Anzahl der Titel.
Geben Sie mit den Zifferntasten der Fernbedienung den gewünschten Titel (TT) für Programplatz 01 ein. Einstelligen Ziffern stellen Sieitte eine 0 voraus.
Bei DVDs geben Sie jetzt ebenso das gewünschte Kapitel (CH) ein.

Der Cursor springt auf Programmplatz 02.

Geben Sie nach Wunsch weitere Programmplätze genauso ein.

Liste starten

Sobald der ersten Programplatz eingeben ist, entscheid am unteren Menürand der Eintrag Starten.
Bewegen Sie den Cursor mit den Pfeiltasten auf den Eintrag Start und drücken Sie OK. Die programmierte Beste startet. Mit der roten Taste PROGRAM konnen Sie die Beste wieder aufrufen.
Drucken Sie während der Wiedergabe zweimal STOP, um die Liste zu loschen.

11.3.14. A-B (A-B Wiederholung)

Mit der A-B Wiederholung konnen Sie Anfang und Ende einer gewünschten Szene definieren und wiederholen:

Drücken Sie die blaue Taste A - B zur Festlegung des Startpunktes A zur Wiederholung eines bestimmten Abschnits. Auf dem Bildschirm wird, A^ angezeigt
Drücken Sie erneut die blaue Taste A-B zur Festlegung des Endpunktes B. Auf dem Bildschirm wird, AB^ angezeigt. Der Abschnitt zwischen den Punkten A und B wird nun in einer Schleife wiederholt.
Drücken Sie die A-B-Taste ein drittes Mal, um die AB-Wiederholungsfunktion ist deaktiviert.

11.3.15. LANG (Audio-Einstellung (Sprache))

Drücken Sie LAnG wiederholt, um eine andere auf der DVD vorhandene Audioeinstellung (z. B. 2-Kanal-Ton oder 5.1-Kanal-Ton) oder die gesprochene Sprache auszuwahlen. Die Umstellung erfolgt unmittelbar und braucht nicht bestätigt zu werden.

HINWEIS!

Beachten Sie, dass diese Funktion auf einigen DVDs nicht realisiert ist.

11.3.16. DVD-Menus aufrufen

Mit den Tasten TITLE und D.MENU rufen Sie die auf der DVD abgelegten Menüs auf.

In der Regel ruft die Taste D.MENU das Hauptmenu auf und die Taste TITLE das Titelmenu. Mit den Pfeiltasten steuern Sie die Punkte in den DVD-Menus an. Bestätig gen Sie jeder Auswahr mit OK.

HINWEIS!

Bitte beachten Sie, dass es von der DVD abhängt, welche Menüs bei welchem Aufruf erscheinen.

11.4. Navigieren auf MP3- und JPEG-Datenträgern

Auf MP3- und JPEG-Datenträgern können die Musik-Titel bzw. Bilder wie auf einem Datenmedium in Ordnern zusammenfasst sein.

Legen Sie ein Wiedergabemedium mit MP3- oder JPEG-Daten ein. Auf dem Bildschirm erscheint ein Menu mit der obersten Ordnerstruktur.

Sofern der Datenträger Ordner enthalt, werden sie unterinander aufgeführt. Ein MP3-Titel wird mit einem MP3-Symbol angezeigt.

Die Fläche des aktiven Ordners oder der aktiven Datei erscheint orange unterlegt. In der obersten Zeile steht die Gesamtzahl der Titel in dem Ordner.

Gehen Sie mit den Pfeiltasten in einen der Ordner und bestätigten Sie mit OK.

Ggf. öffnen sich weitere Unterordner. In dieser Fall konnen Sie mit der linken Pfeiltaste oder über den obersten Menüpunkt zum übergeordneten Menu zu Rückgeben.

Um einen Titel zu horen bzw. ein Bild zu sehen, wahren Sieihn/es aus und besta-tigen Siemit II (PLAY) oder OK.

11.4.1. JPEG-Bilder

Bei JPEG-Bildern erhalten Sie auf der rechten Seite des Menü eine Bildvorschau.

Wahlen Sie ein Bild aus und bestätigen Sie mit OK, um es sich große anzeigen zu halten. Alle Bilder des aktiven Ordners werden ab dem ausgewählten Bild nach einander angezeigt („Dia-Show").
- Wenn Sie während der Wiedergabe die Pfeiltasten drucken, drehen Sie das Bild.

Bitte beachten Sie, dass sehr große Bilder u. U. nicht dargestellt werden konnen.

11.5. SETUP-MENU im DVD-Betrieb

Drücken Sie während des DVD-Betriebs die Taste D. SETUP. Auf dem Bildschirm erscheint die Hauptseite des SETUP-Menus. Folgende Menüs sind im DVD-Betrieb aktiv:

11.5.1. Navigieren in den Menüs

Wahlen Sie mit zwischen den Menus. Das aktive Menu ist orange unterlegt. Mit wahlen Sie die Menüpunkte an und erhalten die Auswahlpunkte auf der rechten Seite. Die aktive Einstellung ist braun unterlegt.
Um eine Einstellung zu ändern, gehen Sie mit auf die rechte Seite und wahlen mit ein einen anderen Punkt. Bestätigen Sie mit OK.
Mit kommt Sie zur übergeordneten Menu-Ausb Wahl.
Mit D. SETUP konnen Sie das Setup-MENU an jeder Stelle verlassen.

11.5.2. Menu: Allgemeine Einstellungen

TV-Format

Stellen Sie hier das Gerät auf das Anzeige-Format des Fernsehgeräts ein.

4:3 PAN SCAN: Auswahl für Fernsehgeräte mit 4:3-Format. Das Pan ScanFormat stellt 16:9-Film-formate in voller Höhe dar, seitliche Bildanteile werden abgeschnitten.

4:3 LETTER BOX: Auswahl für Fernsehgeräte mit 4:3-Format. Das Letterbox-Format verkleinert das 16:9-Filmformat auf Bildschirmbreite.

16:9: AuswahlfurFernsehgerate im 16:9-Format.

OSD-Sprache

Hier stellen Sie die Sprache des OSD („On-Screen-Display“) ein, das heißt die Sprache für die Menüs des Geräts.

BeiderAusbahl einer Sprache steltisich das Menu unmittelbar um.

Bildschirmschoner

Wenn der Bildschirmschoner aktiviert ist, erscheint ein Bildschirmschoner, wenn 3 Minuten lang keine Taste gedrückt wird (nicht während der Wiedergabe).

Letzter Speicher

Mit dieser Funktion merkt sich der DVD-Player die Stelle der zuletzt eingelegten DVD, an der sie gestoppt wurde. Wenn Sie die gleiche DVD erneut in das Gerä einlagen, wird die Wiedergabe von der letzten Position fortgesetzt. Die letzte Position auf der DVD bleibt auch erhalten, wenn Sie das Gerät ausschalten.

11.5.3. Menu: Audio Einstellungen

Wahlen Sie den Menüpunkt AUDIO EINSTELLUNG um den Tonmodus einzustellen.

Downmix

Falls Sie den analogen Ausgang benutzen, können Sie in thism Menu hierfür Einstellungen vornehmen.

SURROUND: Wahlen Sie diese Einstellung, wenn Sie einen Surround-Ton ausgegeben wollen.

STEREO: Es wird ein Stereoton ausgegeben. Wahlen Sie diese Einstellung, wenn der Klang nur über zwei Laufsprecher ausgegeben wird.

11.5.4. Menu: Dolby Digital-Einstellung

Dynamikumfang

Das Dolby-Digital-Tonformat unterstutz eine Dynamik-Einstellung, mit der Sie den Lautstärke-Unterschied zwischen leisen und lauten Passagen in einer Skala von AUS bis VOLL in neun Schritten einstellen können.

AUS: Der Ton bleibt unverändert, d. h. laute Passagen und Basse werden laut, leise Passagen lei

se wiedergegeben („Kino-Sound“). Die Einstellung ist nur geeignet, wenn niemand

gestört werden kann.

VOLL: Der Lautstärkeunterschied wird minimiert, d. h. laute Passagen werden reduziert, leise Passagen angehoben. Diese Einstellung ist z. B. nachts angebracht.

Um die Einstellung zuändern, gehen Sie mit in die Skala auf der rechten Seite und wahlen mit oder den gewünschten Wert aus. Bestätigen Sie mit OK.

11.5.5. Menu: Erweiterte Einstellungen

TV-System

Wahlen Sie hier den Farbstandard Ihres Fernsehgeräts:

PAL: in weitere europäischen Ländern übliches Farbformat.

MULTI: automatische Einstellung des Formates.

NTSC: in Nordamerika übliches Farbformat.

Audiosprache

Hier wird die Standardsprachspur der DVD voreingestellt, sofern die DVD über mehrere Sprachspuren verfügbar.

Untertitel

Hier können Sie die Standardsprache für die auf der DVD abgelegten Untertitel voreinstehen, sofern die DVD über Untertitel verfügt.

Disc Menu

Hier wahlen Sie die Sprache der auf der DVD abgelegten Menüs aus, sofern auf der Disc vorhanden.

Altersvorgabe

Hier stellen Sie die Freigabeklasse für DVDs ein (Elternkontrolle).

Einige DVDs und CDs sind mit Verschlussungssignalen der von der Motion Picture Association etablierten Freigabeklassen kodiert. Die acht Freigabeklassen lauten:

1 KIND: auch für keine Kinder geeignet;
2 G: für alle Altersgruppen;
3 PG: empfohlen ab 6 mit elterlicher Aufsicht;
4 PG13: empfohlen ab 12;
5 PGR: empfohlen ab 16 mit elterlicher Aufsicht;
6 R: nicht frei unter 16;
7 NC17: nicht frei unter 18;
8 ERWACHSENER: nur für Erwachsene.

Wurde eine DVD z. B. mit der Freigabeklasse 7 (ab 18) oder 8 (ERWACHSENER) kodiert und Sie haben eine der Freigabeklassen 1 bis 6 eingestellt, so erfolgt eine

Meldung und es muss das Password eingegeben werden. Es können auch nur Teile der DVD, das heißt bestimmte Filmszenen, mit einer Freigabeklasse oder verschiedene Freigabeklassen kodiert sein.

Password

Hier können Sie das Password für die Freischaltung und Änderung der Freigabeklasse ändern bzw. einrichten.

Bestätigen Sie den Eintrag ÄNDERN mit OK.

ALTES PASSWORD: Geben Sie hier mit den Zifferntasten der Fernbedienung das bestehende Password ein. Es besteht aus bereits vier Ziffern. Werde noch kein Passwort eingerichtet, gilt das werkseitige Password 123456. Wenn Sie das richtige Password eingegeben haben, wird das{nachste Feld für die Eingabe aktiviert.

NEUES PASSWORD: Geben Sie hier mit den Zifferntasten der Fernbedienung eine vierstellige Zahl ein. Die Markierung springt auf das{nachste Feld.

PASSWORT BEST.: Geben Sie die vierstellige Zahl noch einmal ein.

Drucken Sie OK, um das neue Passwort zu bestätigten.

Sollten Sie das neue Password vergessen haben, geben Sie das Master-Password 4711 ein.

Werkseinstellung

Bestätigen Sie ZURÜCKSETZEN zweimal mit OK, um das Gerät auf die Werkseinstellungen zurückzusetzen.

HINWEIS!

Bitte beachten Sie, dass ein geändertes Password nicht zurückgesetzt wird!

12. Problembehebung

Fehler Maßnahme
Es erscheint kein Bild und es ist kein Ton zu horen.	Überprüfen Sie, ob das Netzkabel richtig an der Steckdose angeschlossen ist.Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.
Es erscheint kein Bild von AV.	Überprüfen Sie, ob Kontrast und Helligkeit korrekt eingestellt sind.Überprüfen Sie, ob alle externen Geräte korrekt ange-schlossen sind.Überprüfen Sie, ob die richtige AV-Quelle angewählt ist.
Es ist kein Ton zu horen.	Vergewissern Sie sich, dass die Lautstärke nicht auf Min-maxum steht.Vergewissern Sie sich, dass die Stummschaltung nicht ak-tiviert ist. Drücken Sie dazu die Tasteiben links auf der Fernbedienung mit dem durchgestruchenen Lautspre-chersymbol.Prüfen Sie, ob ein Kopfhörer angeschlossen ist.Haben Sie einen Sat-Receiver oder DVD-Player über einen Scartkabel am Fernseher angeschlossen, prüfen Sie, ob das Kabel fest in der Scartbuchse sitzt.
Es gibt kein Bild oder keinen Ton. Es sind aber Ge-räusahe zu horen.	Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist nicht deutlich.	Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist zu hell oder zu dunkel.	Überprüfen Sie die Einstellungen von Kontrast und Hel-ligkeit.
Das Bild ist nicht scharf.	Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist.Überprüfen Sie die Einstellungen der Scharfe und Rauschreduktion im Menu BILD.
Es erscheint ein Doppel- oder Dreifachbild.	Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.Es gibt möglicherweise von Bergen oder Gebäuden re-flektierte Wellen.
Das Bild ist ge-punktet.	Es liegen möglicherweise Interferenzen von Autos, Zü-gen, Leitungen, Neonleuchten, etc. vor.Es Besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Legen Sie die Kabel wei-ter auseinander.

DE

NL FR IT

Fehler Maßnahme
Es erscheinen Streifen am Bildschirm oder die Farben verblas-gen.	Liegt eine Interferenz von einem anderen Gerät vor?Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefon konnen auch Interferenzen verursachen.Betreiben Sie das Gerät so welt weg wie möglich von dem Gerät, das die Interferenz möglicherweise verur-sacht.
Die Bedienknöpfemam Gerät faktio-nieren nicht	Eventuell ist die Kindersicherung aktiviert.
Die Fernbedie-nung faktioniert nicht.	Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig einlegeigt sind.Vergewissern Sie sich, dass das Sensorfenster nicht star-ker Lichteinstrahlung ausgesetzt ist.
Die Disk lauft nicht an, obwohl(PLAY) ge-drückt ist, oder stoppt sofort wie-der.	Ist die Disk mit der beschrifteten Seite nach hinten einge-legt?Prüfen Sie, ob die Disk beschädigt ist, indem Sie eine an-dere Disk einlagen. Falls die Disk verschmutzt ist, wischen Sie sie mit einem weichen, trockenen Tuch von der Mitte zum Rand vorsichtig ab.DVD: Hat die DVD den richtigen Regionalcode (2)?Es hat sich Kondenswasser gebildet; geben Sie dem Gerät ein bis zwei Stunden Zeit zum Trocknen.

12.1. Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, erhmen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erschinen auf dem Bildschirm?
• Bei welchem Bedienungsschnitt ist das Problem aufgetreten?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

12.2. Pixelfehler bei LCD-TVs

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fälle zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommt.

Bei Aktiv Matrix TFTs mit einer Aufösung von 1366 x 768 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammen zuzammensetzen,kommen insgesamt ca. 3,1 Mio. Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußert komplexen Fer

tigungsvorzesses kann es vereinzt zu einem Ausfall oder zur fällschlichen Ansteuerung von Pixel bzw. einzelnen Sub-Pixel kommt.

Pixelfehler-klasse	Fehlertyp 1 ständig leuchtender Pixel	Fehlertyp 2 ständig schwarzer Pixel	Fehlertyp 3 defekter Subpixel
			leuchtend	schwarz
0	0		0	0
I	1		1	1 2
			1	3
			0	5
II 2 2 5			5-n*	0
			0	2xn*
				10
III 5 15	50		50-n*	0
			0	2xn*
				100
IV	50	150	500	0
			500-n*	2xn*
			0	1000

n^* = 1,5
Die erlaubte Anzahl von Fehlern der o. g. Typen in jeder Fehlerklasse bezieht sich auf eine Million Pixel und muss entsprechend der physikalischen Auflösung der Displays umgerechnet werden.
Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse).

12.3. Reinigung

Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlangern:

WARNING!

Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.

• Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben.
• Falls die Hochglanzpolierung schmutzig wird, wischen Sie zunachst den Staub ab. Wischen Sie dann sanft mit einem Reinigungstuch nach. Wenn Sie nicht erst den Staub abwischen, oder Sie die Hochglanzpolierung zu stark abwischen, können die Hochglanzpolierung zerkratzt werden
• Verwenden Sie keine Lösungsmittel, atzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie daraufuf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfährungen verursachen.
• Um Schäden am Gerät zu vermeiden, darf keinesfalls Wasser ins Geräteinnere gelangen.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.
  -itte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich这些东西, um das LCD-TV zu transportieren.

ACHTUNG!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

13. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Gerät

Altgeräte)dürfen nicht im normalen Hausmüll entsorgt werden. Entspruchend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien

Verbrauchte Batterien gehoren nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

14. Technische Daten

LCD-TV	MEDION*
Gerätebezeichnung P12302 (MD)	31084)
Bildschirmgroße 80 cm (31,5") LCD; 16:9-Display
Leistungsaufnahme: max. 75 Watt
Leistungsaufnahme Standby < 0,50 W
Ausgangsleistung Laufsprecher 2 x 8 W RMS
Physikalische Auflösung 1366 x 768
TV-System Pal B/G, D/K, I; Secam L,L'
Programmplätze 199 (ATV), 6.000 (DTV)
Kanäle
	VHF (Band I/III)
	UHF (BAND U)
	HYPERBAND
	KABEL-TV (S1-S20) / (S21-S41)
	DVB-T / DVB-T2 HD (H.265)
	DVB-C
	DVB-S2
Anschlüsse
	Antennenanschluss (analog TV, DVB-T oder DVB-C)
	Satellitenanschluss
	1 x USB Anschluss
	Common Interface (Cl+) Slot
	Video
	3 x HDMI In mit HDCP-Entschlüsselung
	1 x SCART
	1 x VGA (15 Pin D-Sub)
	AV In (Adapter 3,5 mm Klinke auf Cinch)
	YPbPr In (YUV) (Adapter 3,5 mm Klinke auf Cinch)
	Audio
	Stereo Audio In für AV, YPbPr (YUV) (Adapter 3,5 mm Klinke auf Cinch)
	PC Audio In (3,5 mm Klinke)
	Kopfhörerausgang (3,5 mm Klinke)
	Digital Audio Out (SPDIF) (koaxial)

Laufwerke / Speichermedien
Laufwerke USB, Common Interface, Disk
Unterstützte Formate über USB2	Foto: BMP, JPG, JPEG, PNG
	Musik: MP3, FLAC, OGG
	Film: AVI, MKV, MP4, MPEG 1/2/4, MOV, TS, VOB, Xvid, 3GP
	Text: TXT
Kapazitätsgrößen USB max. 1 TB
Unterstützte Formate über DVD2	Foto: JPG
	Musik: MP3, WMA
	Film: MPEG 1/2/4, Xvid, AVI
	Text: TXT
Koherent Diskformate CD, HDC	D, DVD Video, DVD+R/RW, DVD-R/RW, CD-R/RW, Audio-CD
Laserleistung DVD-Spieler Laser Klasse 1

HINWEIS!

Es gibt heute viele, zum Teil nicht standardisierte CD-Aufnahmeverfahren und Kopierschutzverfahren, sowie unterschiedliche CD-R- und CD-RW-Rohlinge. Darum kann es in Einzelfallen zu Einlesefehlern oder -verzögerungen kommt. Dies ist kein Defekt des Geräts.

Wenn Sie Audio-CDs verwenden, achten Sie auf den Aufdruck

Fernbedienung
Übertragungsart Infrarot
LED-Klasse 1
Batteriencyp 2 x 1,5V AAA

DE

Abmessungen / Umgebungstemperaturen
Zulässige Umgebungstemperatur	+5 °C - +35 °C
Zulässige relative Luftfeuchtingigkeit	20 % - 85 %
Abmessungen ohne Fuß(B x H x T)	ca. 740 x 442 x 84 mm
Abmessungen mit Fuß(B x H x T)	ca. 740 x 479 x 190 mm
Gewicht ohne Fuß ca. 4,9 kg
Gewicht mit Fuß ca. 5,8 kg
Wand Montage Vesa Standard, Lochstand 200 x 100 mm

CE

14.1. Produktdatenblatt

Gemäß Verordnung 1062/2010

Leistungsaufnahme Standby: 0,40 W

Leistungsaufnahme im Aus-Zustand: ---

Physikalische Auflösung: 1366 x 768

DE

NL

FR

IT

15. Impressum

Copyright © 2016

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfaltung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnhof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

16. Index

A

A-B Wiederholung 65

Anschlieben 11

Antenne 24

Camcorder. 37

Digitaler Veränder 33

DVD-Rekorder. 35

Gerat mit DVI 38

Gerat mit HDMI 37

Kopfhorer 33

PC 38

Receiver. 35

Soundbar/Surround-Anlage. 33

Stromversorgung 24

Videorekorder. 35

Antenne 23

Aufstellort 8

Aufstellungsord. 8

Auspacken 22

B

Batterien 12,22

Bedienung 28

Betriebssicherheit 6

Bildeinstellungen 28

C

Common Interface 23

D

DVD-Modus. 62

E

Entsorgung 75

Erstinstallation 24,54

F

Farbstaten 31

Favoriteliste. 29

Fehler. 71

Fernbedienung 18

G

Geräte anschlieben 33

Geräteübersicht 15

Rückseite 16

Vorderseite 15

Gerat mit HDMI 37

H

HD ready 4

Hinweise zur Konformität 14

1

Impressum 80

Infos anzeigen 29

L

Lieferumfang. 5

M

Media Player 56

Menu

Bild 49

Kanal. 40

Optionen 53

Sperren. 52

Ton 50

Zeit. 51

Montage 22

P

Pixelfehler. 73

Problembehebung 71

Produktdatenblatt. 79

Programmauswahl. 28

Programmfuhrer. 61

Q

Quelle wahlen 30

R

Receiver. 35

Reinigung 74

Reparatur. 10

DE

NL

FR

IT

s

Satellit 26
Satellitensystem

Satellit 46
Transponder 48

Satellit Konfiguration 27

Senderliste 54
Sicherheitshinweise

Anschlieben 11
Aufstellungsourt. 8
Betriebssicherheit 6
Stromversorgung 11

Stallit Konfiguration 46
Störung 71
Stromversorgung 11

Stromversorgung anschließen 24

T

Technische Daten 76
Toneinstellungen 28

U

Umgebungstemperatur. 10

Inhoudsopgave

14. Technische gegevens 76

14.1.Productgegevensblad 79

15.Colofon 80

16.Index 81

Bij mp3-opslagmedia is programmeren nicht möglichk.

Zeer grote afbeeldingen können möglich nicht worden weergegeben.

11.5. Menu SETUP in de DVD-modus

14. Technische gegevens

Technische gegevens 76

Tijd 51

U

Uitpakken 22

V
