Produkttyp	Bohrhammer
Marke	Batavia
Modell	BTPD001
Netzspannung	230 V ~ 50 Hz
Nennleistung	420 W
Leerlaufdrehzahl	0 - 1500 min⁻¹
Schlagzahl	0 - 6600 min⁻¹
Spannfutterkapazität	1,5 - 13 mm
Bohrfähigkeit Holz	20 mm
Bohrfähigkeit Beton	10 mm
Bohrfähigkeit Metall	13 mm
Gewicht	1,3 kg
Schutzklasse	II (doppelte Isolierung)
Schalldruckpegel (LₚA)	87,5 dB(A) (K=3 dB)
Schallleistungspegel (LₚW)	98,5 dB(A) (K=3 dB)
Vibration (Hauptgriff)	10,768 m/s² (K=1,5 m/s²)
Funktionen	Bohren, Bohren mit Schlag
Drehzahlregelung	Elektronisch (Schalter)
Drehrichtung	Links/Rechts umschaltbar
Bohrerspannsystem	SDS+ und Zahnkranzbohrfutter (mit Adapter)
Zusatzhandgriff	Ja, verstellbar
Tiefenanschlag	Ja, einstellbar
Garantie	2 Jahre

Häufig gestellte Fragen - BTPD001 Batavia

Wie wechsle ich den Bohrer am Bohrhammer Batavia BTPD001?

Trennen Sie das Gerät vom Stromnetz. Ziehen Sie bei SDS+-Bohrern die Verriegelungshülse nach hinten und setzen Sie den Bohrer ein. Lassen Sie die Hülse los und drehen Sie den Bohrer leicht, bis er einrastet. Verwenden Sie bei zylindrischen Bohrern das mitgelieferte Zahnkranzbohrfutter.

Wie stelle ich die Bohrtiefe ein?

Lösen Sie den Zusatzhandgriff durch Drehen gegen den Uhrzeigersinn. Stecken Sie die Tiefenskala in die Öffnung des Handgriffs. Stellen Sie die gewünschte Tiefe ein und ziehen Sie den Handgriff wieder fest.

Welche Bohrer kann ich mit diesem Bohrhammer verwenden?

Sie können SDS+-Bohrer für Beton und Ziegel sowie herkömmliche zylindrische Bohrer (Holz, Metall) mit dem mitgelieferten Zahnkranzbohrfutter-Adapter verwenden.

Wie wähle ich den Bohr- oder Schlagmodus?

Verwenden Sie den Funktionswahlschalter (Moduswahlknopf) oben am Gerät. Position A für einfaches Bohren, Position B für Bohren mit Schlag (Hammer). Wechseln Sie den Modus nicht bei laufendem Motor.

Welche grundlegenden Sicherheitsvorkehrungen müssen beachtet werden?

Tragen Sie Gehörschutz, Schutzbrille und Staubmaske. Verwenden Sie stets den Zusatzhandgriff. Überprüfen Sie vor dem Bohren, ob keine versteckten Kabel oder Rohre vorhanden sind. Trennen Sie das Gerät vor Einstellungen oder dem Wechsel von Zubehör vom Netz.

Was tun, wenn der Motor nicht anläuft?

Überprüfen Sie die Stromversorgung (Steckdose, Sicherung). Wenn das Verlängerungskabel zu lang oder zu dünn ist, verwenden Sie ein Kabel mit einem Mindestquerschnitt von 1,5 mm². Überprüfen Sie den Ein-/Ausschalter. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie pflege ich meinen Bohrhammer?

Reinigen Sie das Gehäuse nach jedem Gebrauch mit einem leicht feuchten, weichen Tuch. Keine chemischen Reinigungsmittel verwenden. Stellen Sie sicher, dass die Lüftungsschlitze nicht verstopft sind. Lassen Sie Netzkabel und Kohlebürsten regelmäßig von einem Fachmann überprüfen.

Wie hoch sind Leistung und maximale Drehzahl?

Die Nennleistung beträgt 420 W. Die Leerlaufdrehzahl variiert von 0 bis 1500 U/min (elektronisch über Schalter und Einstellrad regelbar). Die Schlagzahl kann bis zu 6600 pro Minute erreichen.

Kann ich dieses Werkzeug zum Schrauben verwenden?

Ja, im Bohrmodus (Position A) können Sie Schrauberbits mit dem Zahnkranzbohrfutter verwenden. Stellen Sie das Drehmoment manuell ein, indem Sie Druck und Geschwindigkeit anpassen.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Rechts-/Links-Umschalter in der Nähe des Schalters. Schieben Sie ihn nach links für Rechtslauf (Bohren), nach rechts für Linkslauf (Schrauben lösen). Schalten Sie nur bei ausgeschaltetem Motor um.

BEDIENUNGSANLEITUNG BTPD001 Batavia

Bedienungsanleitung (Original)

Pneumatische boorhamer

Marteau perforateur

420 W

INHALTSVERZEICHNIS

Übersicht	Seite 4 + 5
Sicherheitshinweise	. Seite 6
Betrieb	. Seite 9
Zusatzhandgriff	. Seite 9
Bohrer austauschen und entfernen	. Seite 9
Tiefenanschlag einstellen	. Seite 9
Funktionsumschalter	Seite 10
Ein/Aus-Schalter	Seite 10
Einstellen der maximalen Drehzahl	Seite 10
Ändern der Drehrichtung	Seite 10
Hammerbohren in Beton oder Ziegelstein	Seite 10
Wartung und Reinigung	Seite 10
Technische Daten	Seite 11

CONTENTS

Overzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	Pagina 4 + 5
Veiligheidsvoorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 19
Bediening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Zijhandgreep . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Verwisselen en verwijderen van boorbits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dieptestop instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Moduskeuzeschakelaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . De Aan/uitschakelaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Instellen van de maximum omwentelingssnelheid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Veranderen van de draairichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hamerboren in beton of baksteen . . . . . . . . . . . . . . . . . . . . . . . . . . . Onderhoud . . . . . . . . . . . . . . . . . Technical data . . . . . . . . . . . . . . . . . . . . . . . . . Technical data . . . . . . . . . . . . . . . Technical data . . . . . . . . . . . Technical data . . . . . . . . . Technical data . . . . . . . Technical data . . . . . . Technical data . . . . . Technical data . . . . Technical data . . . Technical data . . . Technical data . . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data . Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data :Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technicaldata : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data : Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data:Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technicaldata: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data : Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data: Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technical data:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata :Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Techneticaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicaldata:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:ATechnicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Technicald:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticaldata:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Technetical d:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticalc:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticale:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticalg:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticalf:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticaldd:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticalda:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticalde:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticaldc:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticalds:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticaldt:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticaltd:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticalcd:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticald:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldl:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticald:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticalld:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticaldd:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgg:Techneticalgt

TABLE DES MATIÈRES

1. Drehrichtungsschalter für Rechts-/Linkslauf
2. Ein-/Aus- Schalter
3. Drehzahleinstellrad
4. Blokkier- Knopf
5. Funktionumschalter
6. Zusatzhandgriff
7. Blokkier Ring
8. Bohrfutter
9. Lüftungsschlitze

OVERVIEW

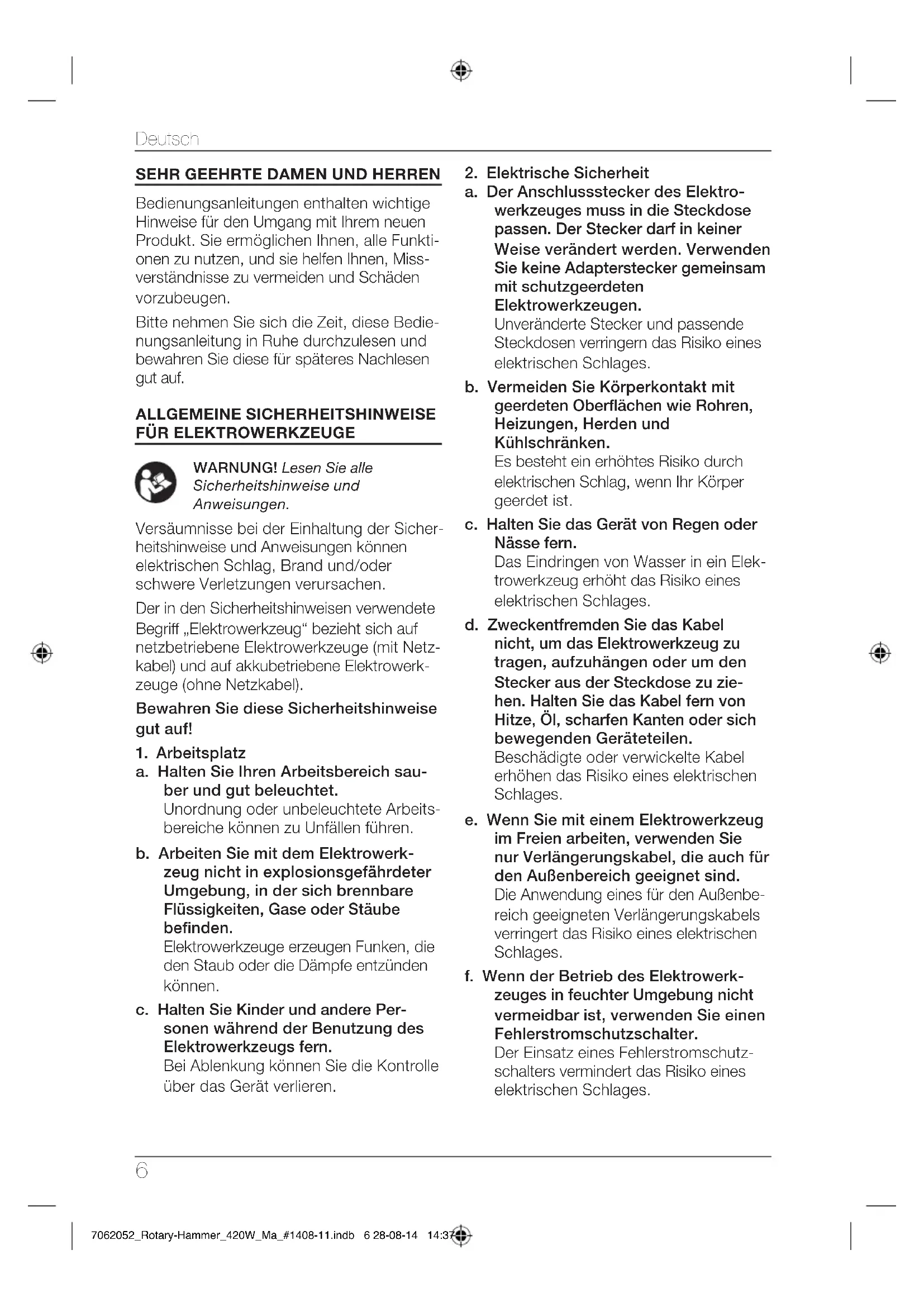

SEHR GEEHRTE DAMEN UND HERREN

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Bewahren Sie diese Sicherheitshinweise gut auf!

1. Arbeitsplatz

a. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.

Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

1. Elektrische Sicherheit

a. Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c. Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind.

Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

1. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.

Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g. Wenn Staubabsaug- und -auffang-einrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.

Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

1. Sorgfältiger Umgang mit und Gebrauch von Elektrowerkzeugen

a. Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.

Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.

Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e. Pflegen Sie das Elektrowerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Las-

sen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f. Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit.

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

1. Service

a. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

SICHERHEITSHINWEISE FÜR BOHRHAMMER

Erläuterung der Symbole

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheitsvorschriften in dieser Anleitung.

Deutet das Vorhandensein elektrischer Spannung an.

Schutzbrille und Gehörschutz tragen.

Tragen Sie eine Staubmaske. Bei der Arbeit an Holz, Metallen oder anderen Materialien kann gesundheitsschädlicher Staub entstehen. Arbeiten Sie nicht mit asbesthaltigem Material!

Zusätzliche Sicherheitshinweise

Für den Gebrauch dieses Elektrowerkzeuges:

- Kontrollieren Sie die zu bohrende Stelle auf versteckte Elektrokabel, Gasleitungen oder andere Hindernisse (z. B. mit einem Metalldetektor).

- Überprüfen Sie folgendes:

- Entspricht die Spannung des Gerätes der Netzspannung?

- Sind Netzkabel, Isolation und Netzstecker in einwandfreiem Zustand: unbeschädigt, nicht lose oder defekt?

- Ist die Wandsteckdose in Ordnung?

- Läuft der Bohrhammer unrund, ist er überhitzt oder erzeugt übermäßige Funken?

- Sollte eines der genannten Probleme auftreten, unterbrechen Sie sofort die Arbeit und lassen Sie die Maschine von einem Fachmann reparieren.

- Tragen Sie Gehörschutz. Wenn Sie Geräusche ertragen müssen, können Sie das Gehör verlieren.

- Benutzen Sie die mit dem Werkzeug mitgelieferten Hilfsgriffe. Wenn Sie die Kontrolle verlieren, können Personen verletzt werden.

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie einen Vorgang ausführen, bei dem das Schneidzubehör mit versteckten Kabeln oder mit seinem eignen Netzkabel in Berührung kommen kann.

Wenn das Schneidzubehör mit einem stromführenden Draht in Berührung kommt, können freiliegende Metallteile des Elektrowerkzeugs stromführend werden und dem Bediener einen Stromschlag versetzen.

Elektrische Sicherheit

Beachten beim Benutzen von Elektromaschinen immer die örtlichen Sicherheitsvorschriften bezüglich Feuerrisiko, Elektroschock und Verletzung. Lesen Sie außer den folgenden Hinweisen ebenfalls die Sicherheitsvorschriften im einschlägigen Sonderteil.

Überprüfen Sie immer, ob Ihre Netzspannung der des Typenschilds entspricht.

Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontakt erforderlich.

Austauschen von Kabeln oder Steckern

Wenn die Anschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist. Entsorgen Sie alte Kabel oder Stecker, unmittelbar nachdem Sie durch Neue ersetzt sind. Das Anschließen eines Steckers eines losen Kabels an eine Steckdose ist gefährlich.

Verwendung von Verlängerungskabeln

Benutzen Sie nur ein genehmigtes Verlängerungs-kabel, das der Maschinenleistung entspricht. Die Ader müssen einen Mindestquerschnitt von 1,5 mm2 haben. Befindet das Kabel sich auf einem Haspel, muss es völlig abgerollt werden.

Das Gerät sofort ausschalten bei:

• Übermäßigen Funken der Kohlebürsten und Ringfeuer im Kollektor.
• Störung im Netzstecker, dem Netzkabel oder Schnurbeschädigung.
  • Defektem Schalter.
• Rauch oder Gestank verschmorter Isolation.

BETRIEB

Beim Betrieb eines Bohrhammers muss durch den Bediener nur sehr wenig Druck ausgeübt werden. Übermäßiger Druck auf das Werkzeug kann zur Überhitzung des Motors und Verbrennen des verwendeten Werkzeuges führen.

ZUSATZHANDGRIFF

Der Zusatzhandgriff kann 360° um den Bohrkopf gedreht werden, was ein sicheres und bequemes Arbeiten für Links- und Rechtshänder ermöglicht.

- Lösen Sie den Handgriff durch Drehen

gegen den Uhrzeigersinn.

• Drehen Sie den Handgriff in die gewünschte Position.
• Ziehen Sie den Handgriff in der neuen Position wieder fest.

BOHRER AUSTAUSCHEN UND ENTFERNEN

Ziehen Sie zunächst den Netzstecker aus der Steckdose, bevor Sie Bohrer austauschen.

Kontrollieren Sie während des Gebrauchs regelmäßig die Bohrer. Stumpfe Bohrer müssen geschärft oder ausgetauscht werden.

Wenn Sie einen SDS + Bohrer verwenden möchten, muss das Futter komplett offen sein. Drehen Sie den Bohrfutterschlüssel gegen den Uhrzeigersinn bis ein Klicken zu hören ist - siehe Abb. 3 - Jetzt müssen Sie den roten Ring nach unten ziehen und den SDS + Bohrer einstecken.

Wenn Sie nicht das SDS + system gebrauchen können Sie konventionele Bohrer (Holz, Metall, Stein) verwenden mittels den Zahnkransbohrfutter.

TIEFENANSCHLAG EINSTELLEN

Abb. A

• Lösen Sie den Handgriff durch Drehen gegen den Uhrzeigersinn.
• Schieben Sie den Tiefenanschlag (Lineal) durch die Öffnung des Zusatzhandgriffs.
• Stellen Sie das Lineal auf die gewünschte Tiefe ein.
  • Ziehen Sie die Schraube gut fest.

FUNKTIONSUMSCHALTER

A B T

Die richtige Position des Umschalters für die Maschinenfunktionen entnehmen Sie bitte der Abbildung.

A: Bohren

B: Hammerbohren

EIN/AUS-SCHALTER

Abb. A

- Schalten Sie die Maschine ein durch eindrucken der Ein-/Aus- Schalter (2). Wenn Sie den Schalter (2) loslassen schaltet der Maschine wieder aus.

Schalterverriegelung

- Sie können den Ein-/Aus- Schalter (2) blokkieren. Wenn Sie den Schalter (2) eingedruckt haben können Sie den Blokkier- Knopf (4) eindrücken damit der Schalter (2) dann blokiiert ist.

Geschwindigkeitsregler

- Die Umdrehungsgeschwindigkeit kann stufenlos eingestellt werden zwischen 0 – 1500 Umdrehungen pro minute in Position (A) und 0 – 6600 Umdrehungen pro minute in Position (B). Durch das tief oder nur ein bischen tief eindrücken der Ein/Aus Schalter (2) kann der Umdrehungsgeschwindigkeit eingestellt werden.

EINSTELLEN DER MAXIMALEN DREHZAHL

• Schalten Sie die Maschine ein durch eindrucken der Schalter (2).
• Blokkieren Sie den Schalter (2) durch eindrucken der Blokkierknopf (4).
• Stellen Sie der maximale Undrehungsgeschwindigkeit ein durch drehen des

Rad (3) bis die richtige Geschwindigkeit erhalten ist.

ÄNDERN DER DREHRICHTUNG

• Drehrichtung gegen den Uhrzeigersinn: Schieben Sie den Schalter auf "►".
• Drehrichtung im Uhrzeigersinn: Schieben Sie den Schalter auf “◀”.

Diese Funktion gibt es nur, wenn das Gerät auf den Bohrmodus eingestellt ist.

Benutzertipps

Benutzen Sie die Maschine stets mit gut befestigtem Zusatzhandgriff - Sie arbeiten nicht nur sicherer sondern auch bequemer und genauer.

HAMMERBOHREN IN BETON ODER ZIEGELSTEIN

Vorsicht: Steinbohrer können sehr heiss werden.

Ggf. mit kleinerem Bohrer vorbohren und mit Nenngrösse aufbohren damit später der Dübel festsitzt.

Bei sehr grossen Bohrungen z.B. in sehr harten Beton ggf. mit kleinerem Bohrer vorbohren und mit Nenngrösse aufbohren.

Drücken Sie nicht mit großer Kraft auf die Maschine, lassen Sie die Maschine für sich arbeiten, es genügt, wenn Sie die Maschine mit leichter Kraft führen.

Halten Sie die Maschine mit dem Zusatzhandgriff, besonders bei tiefen Bohrungen kann der Bohrer klemmen und die Maschine wird sich dabei drehen.

WARTUNG UND REINIGUNG

Achten Sie darauf, dass die Maschine nicht an das Stromnetz angeschlossen ist, wenn Wartungsarbeiten an den mechanischen Teilen durchgeführt werden.

Diese Maschinen sind so konzipiert, dass sie lange Zeit bei minimalem Wartungsaufwand problemlos funktionieren. Durch regelmäßiges Reinigen und sachgerechte

Behandlung verlängern Sie die Lebensdauer Ihrer Maschine.

Beschädigungen

Die Maschine sollte regelmäßig auf die nachfolgenden möglichen Beschädigungen überprüft und ggf. repariert werden.

• Beschädigungen am Netzkabel
  • Defekt des Ein/Aus-Schalterdrückers
• Kurzschlüsse
• Beschädigungen an beweglichen Teilen.

Störungsbeseitigung

1. Der Motor läuft nicht, obwohl die Maschine eingeschaltet ist

• Keine Spannungsversorgung.
- Überprüfen Sie die Spannungsversorgung.
- Wackelkontakt im Ein/Aus-Schalterdrücker.
- Reparieren oder ersetzen Sie den Schalterdrücker.
- Zu niedrige Netzspannung.
- Verlängerungskabel zu lang oder unterdimensioniert.

- Motorschaden.

- Lassen Sie Ihre Maschine von einem Fachmann reparieren.

• Abgenutzte Kohlebürsten.

- Ersetzen Sie die Kohlebürsten.

2. Motor erzeugt laute geräusche und läuft zu langsam oder gar nicht

• Motor durch zu starken Druck oder zu große Bohrtiefe überlastet.
• Verringern Sie den Druck oder die Bohrtiefe, reduzieren Sie die Leistung.
• Motorschaden.
• Lassen Sie Ihre Maschine von einem Fachmann reparieren.
• Netzspannung zu niedrig.
• Kontrollieren Sie den Netzanschluss.
  • Abgenutzte Kohlebürsten.
• Ersetzen Sie die Kohlebürsten.

3. Überhitzung des Getriebegehäuses

• Überlastung der Maschine oder abgenutzte Bohrer.
  • Verringern Sie die Belastung oder

benutzen Sie scharfe Bohrer.

• Netzspannung zu niedrig.
• Kontrollieren Sie die Netzanschluss.

4. Starkes Funkensprühen des Motors

- Prüfen Sie, ob die Kohlebürsten abgenutzt sind.

Reinigung

Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Gebrauch. Achten Sie darauf, dass die Lüftungsschlitze staub- und schmutzfrei sind. Verwenden Sie bei hartnäckigem Schmutz ein weiches mit Seifenwasser angefeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel wie Benzin, Alkohol, Ammoniak, usw. Diese Substanzen greifen die Kunststoffteile an.

Fehler

Sollte beispielsweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sich bitte mit der auf der Garantiekarte angegebenen Serviceadresse in Verbindung.

TECHNISCHE DATEN

Netzspannung: . . . . . . . . 230 V~ 50 Hz

Nennleistung:. . . . . . . . . . . . . 420 W

Leerlaufdrehzahl: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Schlagzahl: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vibrationsstufe

Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung

Deutsch

des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf

ENTSORGUNG

Werter Kunde, bitte helfen Sie mit, Abfall zu vermeiden. Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden können. Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte Ihrer Sammelstelle für Wertstoffe zu.

EG-KONFORMITÄTSERKLÄRUNG

Wir, die Batavia GmbH, Weth. Buiten-huisstraat 2a, NL-7951 SM Staphorst, erklären in alleiniger Verantwortung, dass das Produkt, Artikel Nr. 7062052, den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien 2004/108/EG Elektromagnetische Verträglichkeit (EMV), 2006/42/EG Maschinen, 2006/95/EG (Niederspannung) und deren Änderungen festgelegt sind. Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:

EN 60745-1: 2009+A11;

EN 60745-2-6: 2010;

EN 55014-1: 2006+A1;

EN55014-2: 1997+A1+A2;

EN 61000-3-2: 2006+A1+A2;

EN 61000-3-3: 2008

Staphorst, den 15. Februar 2014

Widow

Meino Seinen, Qualitätsbeauftragter Batavia GmbH, Weth. Buitenhuisstraat 2a, 7951 SM Staphorst, Niederlande

Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.

DEAR CUSTOMERS

Dieses Produkt hat 2 Jahre Garantie

Sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle.

Sollte dieses Gerät nicht einwandfrei sein, so wenden Sie sich bitte immer zuerst an unseren Kunden-Service. Bitte bewahren Sie unbedingt den Kaufbeleg auf.

Die Garantieleistung gilt nur für Material-oder Fabrikationsfehler. Ausgeschlossen sind Mängel die durch häufigen Gebrauch, missbräuchlicher und unsachgemäßer Behandlung oder Gewalteinwirkung verursacht worden sind.

Deutschland | Kundenservice

Montag bis Freitag von 9 bis 17 Uhr

01805 937832*

*Nur €0,14 /Minute aus dem dt. Festnetz, max. €0,42/Minute aus den Mobilfunknetzen.

Batavia GmbH | Weth. Buitenhuisstraat 2a | NL-7951 SM Staphorst | Netherlands

www.batavia.eu | Email: [e-mail]

© 2014 Batavia GmbH | Weth. Buitenhuisstraat 2a | NL-7951 SM Staphorst | Netherlands www.batavia.eu | Email: [e-mail] 7062052/0
