Archer T5E - Netzwerkkarte / Adapter TP-LINK - Kostenlose Bedienungsanleitung

Marke	TP-Link
Modell	Archer T5E
Produkttyp	Netzwerkkarte / PCIe-Adapter
Schnittstelle	PCI Express X1
WLAN-Standards	802.11ac (Wave 2), 802.11a/b/g/n
Frequenzbänder	2,4 GHz und 5 GHz
Maximale Datenrate	Bis zu 867 Mbit/s (5 GHz), 300 Mbit/s (2,4 GHz)
Antennen	2 externe abnehmbare Antennen
Bluetooth	Bluetooth 4.2 (oder 5.0 je nach Version)
Unterstützte Betriebssysteme	Windows 11, 10, 8.1, 8, 7
Stromversorgung	Über den PCIe-Steckplatz, Stromversorgung über USB-Kabel (im Lieferumfang) für Bluetooth
Abmessungen (ca.)	120 x 80 x 22 mm
Gewicht (ca.)	50 g
Packungsinhalt	Adapterkarte, Antennen, USB-Kabel, flacher Halter, Installations-CD, Kurzanleitung
Sicherheit	Von Wasser, Feuer und Feuchtigkeit fernhalten. Nicht zerlegen.
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Chemische Reinigungsmittel vermeiden.
Recyclinghinweise	Nicht mit dem Hausmüll entsorgen. Gemäß den örtlichen Vorschriften recyceln.
Garantie	Eingeschränkte Herstellergarantie (siehe Verpackung)

Häufig gestellte Fragen - Archer T5E TP-LINK

Wie installiere ich den TP-Link Archer T5E Adapter?

Schalten Sie den Computer aus, ziehen Sie das Netzkabel. Öffnen Sie das Gehäuse, stecken Sie die Karte in einen freien PCIe X1-Steckplatz, schließen Sie das USB-Kabel an einen F_USB-Anschluss an, befestigen Sie die Antennen. Setzen Sie die Abdeckung wieder auf, schließen Sie das Netzteil an und schalten Sie den Computer ein.

Muss Bluetooth vor der Installation deaktiviert werden?

Ja, wenn Sie bereits ein Bluetooth-Gerät angeschlossen haben, deaktivieren Sie es über den Geräte-Manager, um Konflikte zu vermeiden.

Wie installiere ich die Treiber?

Legen Sie die mitgelieferte CD ein und führen Sie Autorun.exe aus. Folgen Sie den Anweisungen zur Installation der WLAN- und Bluetooth-Treiber. Sie können die neuesten Treiber auch von der TP-Link-Website herunterladen.

Wie verbinde ich den Adapter mit einem WLAN-Netzwerk?

Klicken Sie auf das Netzwerksymbol in der Taskleiste, wählen Sie Ihr Netzwerk aus, klicken Sie auf Verbinden und geben Sie das Passwort ein.

Wie koppele ich ein Bluetooth-Gerät?

Klicken Sie mit der rechten Maustaste auf das Bluetooth-Symbol in der Taskleiste (aktivieren Sie es zuerst, falls erforderlich), wählen Sie Bluetooth-Gerät hinzufügen, wählen Sie Ihr Gerät und folgen Sie den Anweisungen.

Was tun, wenn der Computer den Adapter nicht erkennt?

Überprüfen Sie, ob die Karte fest im PCIe-Steckplatz sitzt und das USB-Kabel angeschlossen ist. Stellen Sie sicher, dass die Treiber korrekt installiert sind. Versuchen Sie, den Computer neu zu starten.

Welche Sicherheitsvorkehrungen sind zu beachten?

Halten Sie das Gerät von Wasser, Feuer und heißen Umgebungen fern. Versuchen Sie nicht, es selbst zu zerlegen oder zu reparieren. Verwenden Sie es nur in Bereichen, in denen drahtlose Kommunikation erlaubt ist.

Wie aktualisiere ich die Treiber?

Besuchen Sie die offizielle TP-Link-Website, suchen Sie das Modell Archer T5E im Download-Bereich und installieren Sie die neueste Treiberversion für Ihr Betriebssystem.

Ist der Adapter mit Linux kompatibel?

Der offizielle Support gilt für Windows. Einige Linux-Distributionen können die Karte mit generischen Treibern erkennen, aber TP-Link bietet keine offiziellen Linux-Treiber.

Was tun, wenn die WLAN-Verbindung instabil ist?

Stellen Sie sicher, dass die Antennen richtig befestigt und in Richtung des Routers ausgerichtet sind. Halten Sie den Computer von Störquellen fern. Überprüfen Sie Treiber- und Router-Firmware-Updates.

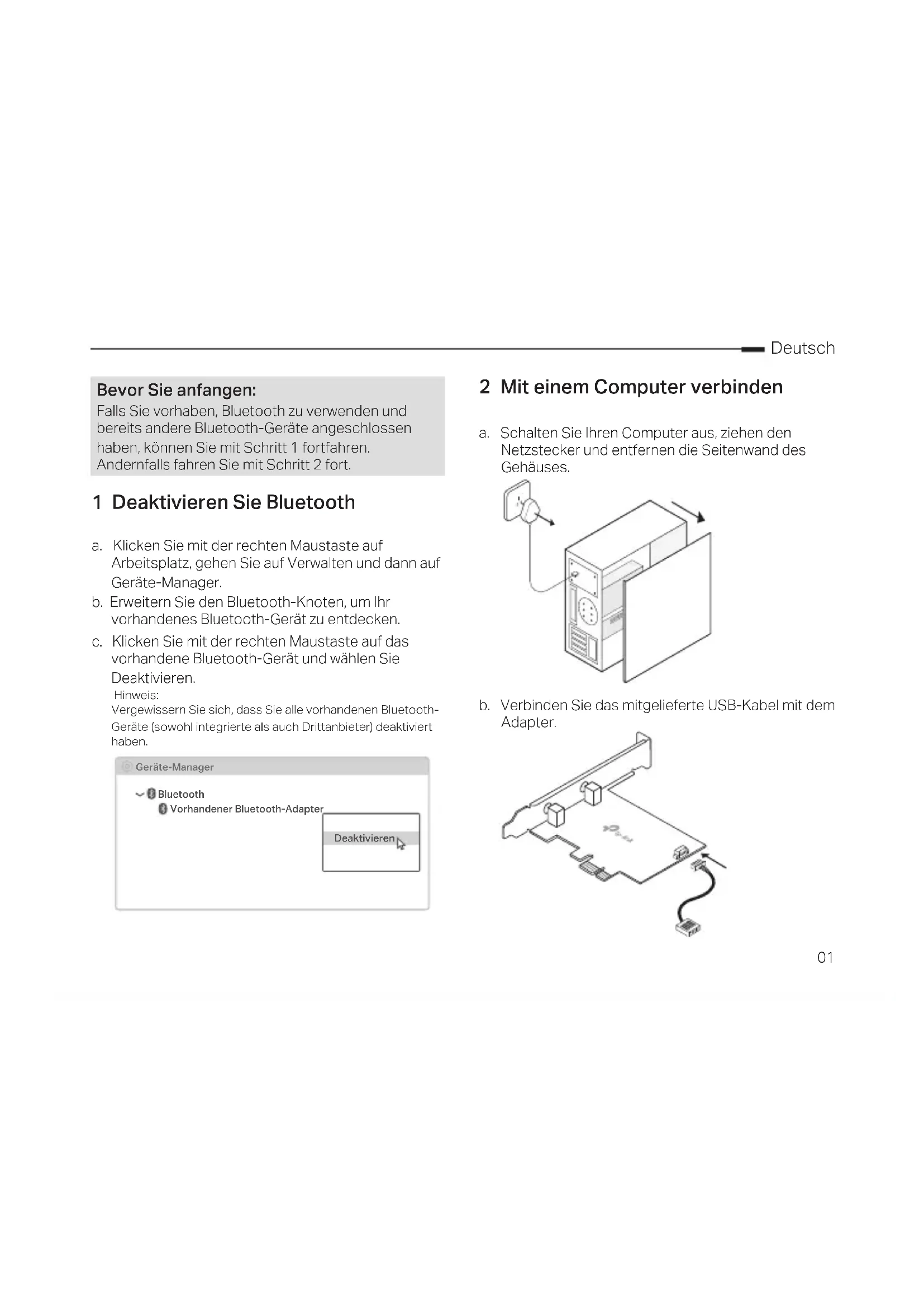

BEDIENUNGSANLEITUNG Archer T5E TP-LINK

Falls Sie vorhaben, Bluetooth zu verwenden und bereits andere Bluetooth-Geräte angeschlossen haben, können Sie mit Schritt 1 fortfahren. Andernfalls fahren Sie mit Schritt 2 fort.

1 Deaktivieren Sie Bluetooth

a. Klicken Sie mit der rechten Maustaste auf Arbeitsplatz, gehen Sie auf Verwalten und dann auf Geräte-Manager.
b. Erweitern Sie den Bluetooth-Knoten, um Ihr vorhandenes Bluetooth-Gerät zu entdecken.
c. Klicken Sie mit der rechten Maustaste auf das vorhandene Bluetooth-Gerät und wählen Sie Deaktivieren.

Hinweis: Vergewissern Sie sich, dass Sie alle vorhandenen Bluetooth-Geräte (sowohl integrierte als auch Drittanbieter) deaktiviert haben.

2 Mit einem Computer verbinden

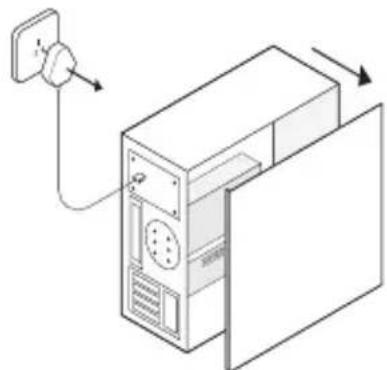

a. Schalten Sie Ihren Computer aus, ziehen den Netzstecker und entfernen die Seitenwand des Gehäuses.

b. Verbinden Sie das mitgelieferte USB-Kabel mit dem Adapter.

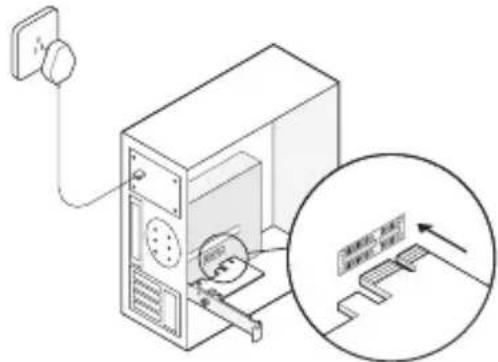

c. Suchen Sie einen freien PCIE X1-Steckplatz und setzen Sie den Adapter vorsichtig ein.

Hinweis:

Wenn die Slot-Blende nicht für Ihren Computer geeignet ist, lösen Sie sie von der Platine des Adapters und ersetzen Sie durch die flache Version.

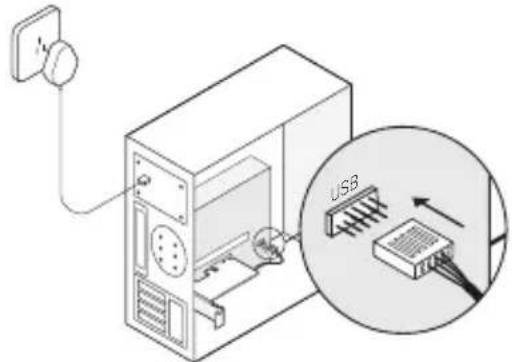

d. Suchen Sie einen verfügbaren F_USB-Anschluss und stecken Sie das USB-Kabel vorsichtig hinein.

e. Verbinden Sie die Antenne(n) mit dem Adapter. Hinweis: Um die Leistung zu maximieren, stellen Sie sicher, dass der Weg zwischen Antenne(n) und Router frei ist.

f. Setzen Sie die Seitenwand wieder in das Gehäuse, schließen das Netzkabel an und schalten den Computer ein.

a. Legen Sie die CD ein und führen Sie die Datei Autorun.exe aus.

Hinweis:

Aktuelle Treiber finden Sie auf unserer Homepage unter: https://www.tp-link.com/support/download/

b. Installieren Sie die Wi-Fi- und Bluetooth-Treiber.

- Wi-Fi: Klicken Sie auf 📋 und folgen Sie den Anweisungen auf dem Bildschirm, um die Wi-Fi-Installation abzuschließen.

- Bluetooth: Klicken Sie auf und folgen Sie den Anweisungen auf dem Bildschirm, um die Bluetooth-Installation abzuschließen.

4 Einem drahtlosen Netzwerk beitreten

a. Klicken Sie auf das Netzwerksymbol (oder) in der Taskleiste.
b. Wählen Sie Ihr Wi-Fi-Netzwerk aus, klicken Sie auf Verbinden und geben Sie das Passwort ein, wenn Sie dazu aufgefordert werden.

5 Pairing von Bluetooth-Geräten

a. Klicken Sie mit der rechten Maustaste auf das Bluetooth (Bluetooth) in der Taskleiste. Wenn es nicht angezeigt wird, schalten Sie Bluetooth zuerst in den PC-Einstellungen ein.

b. Wählen Sie Bluetooth-Gerät hinzufügen oder Gerät hinzufügen, um nach verfügbaren Geräten zu suchen.
c. Wählen Sie Ihr Bluetooth-Gerät aus der Liste aus und folgen Sie den Anweisungen auf dem Bildschirm, um die Verbindung abzuschließen. Hinweis:

Vergewissern Sie sich, dass die Bluetooth-Funktion Ihres Gerätes aktiviert und sichtbar ist.

English

Before You Start:

e. Koble antennen(e) direkte til adapteren.

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/53/EU, 2011/65/EU und (EU)2015/863 erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden: https://www.tp-link.com/en/support/ce/.

Español

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät zu zerlegen, zu reparieren oder zu modifizieren. Wenn Sie Service benötigen, wenden Sie sich bitte an uns.
• Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist. Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

Español

Nur für Original-TP-Link-Produkte. Informationen über die Garantiezeit, Regelungen und Verfahrensweisen finden Sie unter https://www.tp-link.com/de/support DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFLAND ABHÄNGIG SEIN KÖNNEN. BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
