BEDIENUNGSANLEITUNG FITvigo BPM 1600 ADE

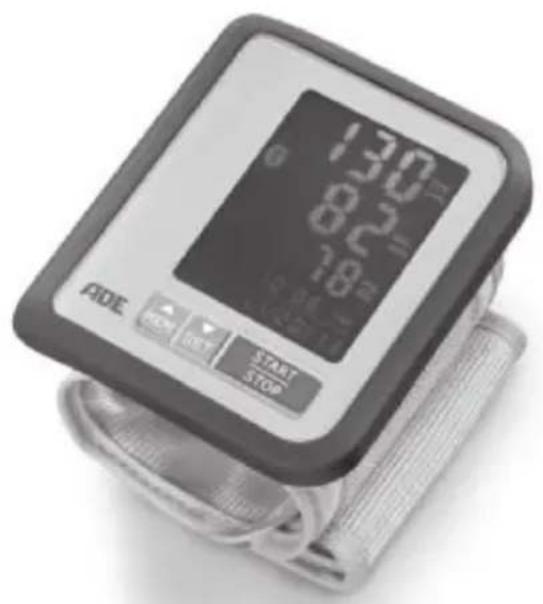

Blutdruckmessgerät/Handgelenk BPM 1600FITvigo

Blood pressure monitor/Wrist | Tensiometro/muèca | Tensiometre/poignet | Misuratore della pressione sanguigna/ polso | Aparat do pomiaru ciñnienia krwi/nadgarstek

Bedienungsanleitung

Operating instructions | Instrucciones de operation | Mode d'emploi | Istruzioni per l'uso | Instrukcja obstugi

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines Produkts des FITvigo Programms von ADE entschieden: Aktivitätstracker, Personen-und Körperanalysewaagen sowie Blutdruckmessgeräte sind mit einer Bluetooth®- Funktion ausgestattet, um alle Daten an die FITvigo App zu übermitteln. FITvigo ist kostenlos und bietet darüber einer übersichtliche Verlaufskontrolle zusätzliche Motivation und Anregungen für mehr Wohlbefinden. Dabei garantiert die langjährige Erfahrung der Marke ADE die hohe Qualität von Produkt und App.

Wir wünschen Ohnen viel Freude mit ihrem FITvigo Produkt.

Ihr ADE Team

Allgemeines

Über diese Anleitung

These Gebrauchsanweisung beschreibt den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Gebrauchsanweisung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Antikel an demand anderen weitergeben, geben Sie auch diese Anleitung mit.

Die Nichtbeachtung dieser Gebrauchsanweisung kann zu Verletzungen oder Schäden am Antikel führen.

Zeichenerklarung in der Gebrauchsweisung

Folgende Symbole konnen in dieser Gebrauchsanweisung vorkommen:

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNING warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Gebrauchsanweisung befolgen

Produkt ist konform mit der Richtlinie 93/42/EEC über Medizinprodukte (siehe Kapitel „Konformitätserklung").

Hersteller

Herstellungsdatum

SN

Seriennummer

Auschlieblich zum Einsatz im Innebereich geeignet

Anwendungsteil Typ BF

Enthält RF-Sender

Gerat der Schutzklasse II

Gleichstrom

Entsorgung gemäß Elektro- und Elektronik-Altgeräte EG-Richtlinie WEEE (Waste Electrical and Electronic Equipment)

Inhaltsverzeichnis

Allgemeines 2

Bestimmungsgemäßer Gebrauch 5

Sicherheit 5

Das bietet das Blutdruckmessgerat 7

Lieferumfang. 7

Auf einen Blick 8

Display-Anzeigen 9

Inbetriebnahme 10

Blutdruck messen 11

Datumübertragung / FITvigo App nutzen 14

Gespeicherte Messwerte am Gerat nutzen 15

Allgemeines zum Thema Blutdruck 16

Reinigen 18

Aufbewahren 18

Störung / Abhilfe 18

Technische Daten 19

Konformitätserklung 20

Garantie 21

Entsorgen 21

Dok./Rev-Nr.: BDA_Blutdruckmessgerät_BPM1600_06/2018_V2

Bestimmungsgemäßer Gebrauch

Dieses Gerät dient zur Blutdruck-/Pulsmessung am Handgelenk von erwachsenen Menschen.

Das Gerät ist für den Privatgebrauch bestimmt und für den gewerblichen Einsatz in Arztpraxen, Kliniken etc. nicht geeignet.

Die zu erwartende Lebensdauer des Blutdruckmessgerätes beträgt bei bestimmungs-gemäßem Gebrauch bis zu 3 Jahre.

Sicherheit

• Kinder)durfen nicht mit dem Artikel spielen.
  Das Gerät enthalt einen Lithium-lonen-Akku. Dieserarf nicht auseinander genommen, in Feuer geworfen oder kurzgeschlossen werden. Explosionsgefahr! Schützen Sie den eingebauten Akku vor starker Hitze. Der Akku ist fest im Geräte eingebaut und kann und darf nicht selbst ausgetauscht oder ausgebaut werden. Bei unsachgemäßem Ausbau des Akkus besteht Explosionsgefahr. Wenn der Akku defekt ist, wenden Sie sich an das Service Center oder an eine Fachwerkstatt.
• Schalten Sie das Gerät nur dann ein, wenn die Manschette am Handgelenk befestigt ist. Anderenfalls wird die Manschette beschädigt.

GEFAHR für Kinder

• Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

VORSICHT vor Sachschäden

• Schützen Sie das Blutdruckmessgerät vor starken Stößen, Erschüttungen, direkter Sonneneinstahrung sowie Schmutz und Feuchtigkeit.
• Nehmen Sie keine Veränderungen an dem Anteil vor. Lassen Sie Reparaturen nur von unserem Service Cendter oder einer Fachwerkstatt durchführren. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefährdungen für den Benutzer verursachen.

WARNING vor gesundheitlichen Einschränkungen

• In folgenden Fällen kann es zur Unterbrechung und Beeinträchtigung der Blutzirkulation des Patienten und dadurch zu Verletzungen des Patienten kommt:

• zu früige nacheinander durchgeführte Messungen,

• Anlagen und Auf pumpen der Manschette an einem Handgelenk, an dem sich ein AV-Shunt befindet.

• Auf pumpen der Manschette am Handgelenk an der Seite, an der eine Mastektomie durchgefuhrt wurde.

• Legen Sie die Manschette nicht auf eine Wunde, da dies zu weiteren Verletzungen führen kann.

• Durch haufige Anwendung in einem kurzen Zeitraum kann es zu Beeinträchtigung der Blutzirkulation kommt.
• Empfindliche Personen wie beispelssweise Schwangere, Patienten mit Spättozikose, mit elektronischen medizi-nischen Implantaten, Patienten, die an Vorhoff-limmern (AF), ventrikulären Extrasystolen oder peripheren arteriellen Verschluss-krankheiten leiden, sollen den der Nutzung des Gerätes ihren Arzt konsultieren.

Störgefahr durch elektrische Felder

In der Höhe von starken elektrischen Feldern konnen die Messungen fehlerhaft sein. Führren Sie dazu keine Messungen in der Höhe von Hochspannungsleitungen, Mikrowellengeräten, TV-Geräten und Mobiltelefonen durch.

Wichtige Hinweise zum Thema „Messen"

Die von Ihnen gemessenen Werte dienen ihrer Infomation und ersetzen keine arztliche Untersuchung.
- Treffen Sie aufgrund einer Selfstmessung keine therapeutischen Maßnahmen.
- Andern Sie aufgrund einer Messung niemals die Dosierung eines vom Arzt verordneten Medikaments und besprechen Sie die gemessenen Werte mit ihrem Arzt.
- Messen Sie ihren Blutdruck 3x pro Tag für eine Wonne und vor der Medikamenteneinnahme, um eine Vergleichbarkeit der Werte sicherzustellen.
- Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus. Zwischen 2 Messungen sollen den Sie ebenfals 5 Minuten warten.
- Messen Sie beim ersten Mal mindestens einmal an beiden Armen und vergleichen Sie die Werte. Nutzen Sie dann den Arm mit den hohenen Messergebnissen für alle zukünftigen Messungen.
- Bei Einschränkungen der Durchblutung an einem Arm auf Grund chronischer oder aktuer Gefäßerkrankungen (z. B. Gefäßverengungen), ist die Messgenauigkeit eingeschreibenkt.

Es kann zu Fehlmessungenkommen bei:

• Erkrankungen des Herz-Kreislaufsystems,
  -sehr niedrigem Blutdruck,
• Durchblutungs- und Rhythmusstörungen.

Wenden Sie sich in diesen Fällen vor Gebrauch des Blutdruckmessgerätes an ihren Arzt.

Das bietet das Blutdruckmessgerät

• Anwenderspeicher für 60 Messungen im Gerät, unbegrenzte Verwaltung aller Messergebnisse in der App
• Datenübertragung an die FITvigo App peBluetooth®
• Messung von Blutdruckdaten (systolischer und diastolischer Wert) am Handgelenk
• Messung der Pulsfrequenz
  Anzeige von Unregelmäßigkeiten des Herzschlages (Arrhythmie-Warnung)
• Messung während des Aufpumpens
• Oszillometrisches Messverfahren, d. h. durch die Schwingung des pulsierenden Blutes
• Einstufung der Messwerte nach voreingestellten Werten gem. WHO*
  Datum- und Zeitanzeige
  Abschaltautomatik

• Akkustandanzeige

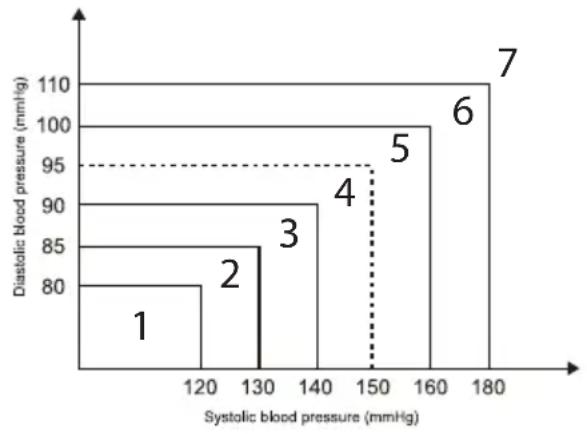

• siehe hierzu auch das Kapitel „Standard-Blutdruck-Klassifikation“ weiterAPHen in die ser Anleitung

Lieferumfang

Blutdruckmessgerat
USB-Anschlusskabel
Bedienungsanleitung

Die App "FITvigo" können Sie kostenlos aus dem Internet herunterla den, siehe "App installmenten".
- Ziehen Sie die Schutzfolie vom Display ab.

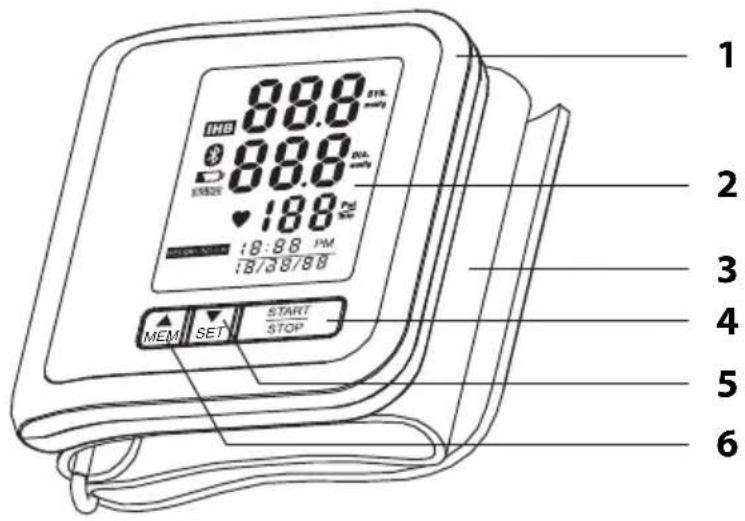

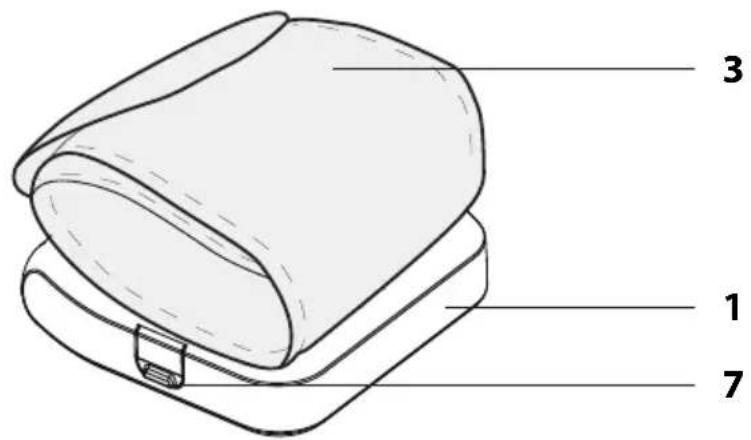

1 Gehäuse
2 Display
3 Manschette
4 START-, STOP- und Bluetooth®-Taste
5 Taste / SET zur Einstellungen und zum Verringern von Werten
6 Taste / MEM zum Speichern und zum Erhöhen von Werten
7 USB-Anschlussbuchse

Ohne Abbildung: USB-Anschlusskabel

• Ziehen Sie die Schutzfolie vom Display

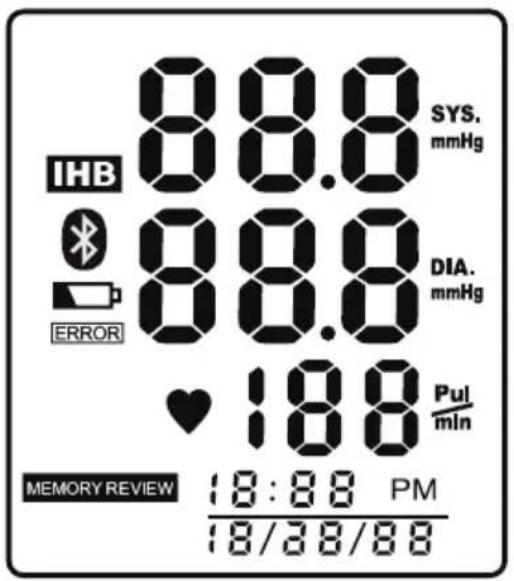

Symbol Funktion Beschreibung

IHB	IHB-Indikator (Arrhythmie)	Herzschlagüberwachung für unregelmäßigen Herzschlag
®	Bluetooth®-Symbol	Erfolgreiche Bluetooth® Verbindung
®	Akku schwach	Der Akku ist schwach und muss geladen werden
ERROR	Fehler Fehler ist aufgetreten
♥	Pulserkennung	Zeigt ihren Herzschlag, solange er erkannt wird
MEMORY REVIEW	Datenspeicher Daten wurden erfolgreich gespeichert
SYS. mmHg	Systolischer Blutdruck Oberer Blutdruckwert mit Maßeinheit
DIA. mmHg	Diastolischer Blutdruck Unterer Blutdruckwert mit Maßeinheit
Puls min	Puls Pulsschläge / Minute
18:88 PM	Uhrzeit und Datum Stunde/Minute (Monat/Tag/Jahr)
18/38/88

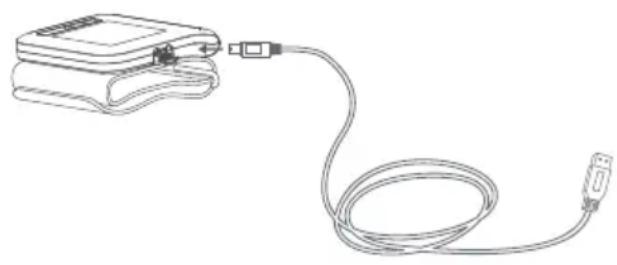

Akku aufladen

1. Halten Sie die beiden grauen Tasten MEM und SET kurz gedrückt, bis sich das Display aktiviert.
2. Verbinden Sie das beigelegte USB-Kabel mit dem USB-Anschluss des Blutdruck-messgerätes und mit der USB-Buchse eines Compu ters (PC, Tablet, Notebook) oder eines USB-Lade gerätes.

Beachten Sie die Kontakte des USB-Anschlusses und das Ladesymbol im Display.

Verwenden Sie das Gerät nicht, wenn es nochlädt.

Sobald das Batterie-Symbol im Display nicht mehr blinkt, ist der Akku voll geladen und das Blutdruckmessgerät ist einsatzbereit.

Uhrzeit und Datum einstellen

1. Halten Sie die Taste / SET gedrückt, bis im Display die Stundenanzeige blinkt.
2. Stellen Sie mit der Taste / MEM die aktuelle Stundenzeit ein. Die Zeiteinstellung erfolgt im 12-Stunden-System: Die Nachmittagsstunden werden mit „PM" angezeigt.
3. Drücken Sie die Taste / SET, um die eingestellte Stundenzeit zu speichern.
4. Gehen Sie vor wie beschreiben, um nachfolgend folgende Werte einzustellen: Stunden > Minuten > Monat > Tag > Jahr.
5. Drücken Sie abschlussend / SET. Sobald Sie im Display "done" angezeigt bestehtem, ist der Vorgang beendet. Nach ca. 60 Sekunden schaltet sich das Gerät aus. Lassen Sie esitte ausgeschalte.

App installieren

1. Vergewissern Sie sich, dass Ihr Smartphone mit dem Internet verbunden ist.
2. Laden Sie die „FITvigo" App im Apple App Store (iOS) oder Google Play Store (Android) herunter.

• Je nach Einstellungen des Smartphones konnen für die Internetverbindung oder Datenübertragung zusätzliche Kosten anfallen.
• Wir empfehlen den Download über ein WLAN-Netzwerk.
• Sie können das Blutdruckmessgerät mit allen Funktionen auch ohne die App verwenden.

Gerät mit der App verbinden (Pairing)

1. Aktivieren Sie Bluetooth® auf Ihr Smartphone.
2. Starten Sie die App und folgen Sie den Anweisungen. Beachten Sie die angezeigten Informationen und Erläuterungen.

Nach kurzer Zeit haben Sie das Blutdruckmessgerät mit der FITvigo App verbunden.

Blutdruck messen

Bevor Sie messen

Um aussagekräftige Werte und möglichst korrekte Messergebnisse zu erhalten, beachten Sieitte folgende Punkte:

• Messen Sie ihren Blutdruck mehrmals am Tag und möglichst zur gleichen Tageszeit.
• Führer Sie die Messungen möglichst immer unter denselben Bedingungen durch und verwenden Sie darauf immer denselben Arm, um vergleichbare Werte zu erhalten.
• Messen Sie in entspanntem Zustand und versuchen Sie, vor der Messung 5 Minuten zu entspannen.
• Vermeiden Sie ca. eine Stunde vor einer Messung körperliche Arbeit.
• Rauchen Sie nicht und trinken Sie keinen Alkohol, direkt bevor Sie ihren Blutdruck messen.
• Messen Sie ihren Blutdruck bei normaler Körpertemperatur.
• Wenn das Ergebnis einer Messung stark von den sonst üblichen Messergebnissen abweicht, führen Sie eine zweite Messung durch. Warten Sie aber in jeder Fall etwa fünf Minuten, bevor Sie die Messung wiederholen.
• Pumpen Sie die Manschette nicht am gleichen Arm auf, an dem bereits ein andere res medizinisches Messgerät angelegt wurde, da es zu vorübergehenden Funktionstörungen these Messgerätes führen könnte.
• Beachten Sie auch die Informationen im Kapitel „Allgemeines zum Thema Blutdruck".

Blutdruckmessgerät anlagen

1. Wenn Ihr Arzt eine schwache Blut-Zirkulation in einem ihrer Handgelenke diagnostiert hat, verwenden Sie das andere Handgelenk.

2. Entfernen Sie Uhr, Armbänder etc. und krempein Sie ggf. ihren Armel locker hoch.

3. Stecken Sie die Hand durch die offene Manschette, so dass das Blutdruckmessgerät zur Innenseite ihrer geöffneten Hand (nach oben) zeigt.

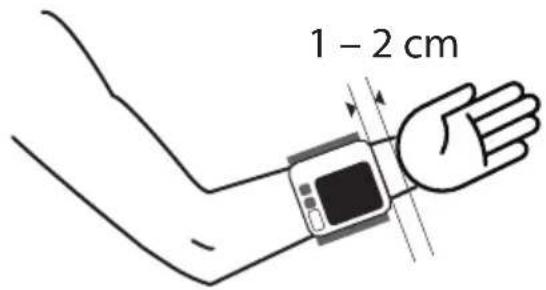

1. Platzieren Sie die Kante der Manschette 1-2 cm unterhalb ihrer Handkante, siehe Abbildung auf der Manschette.

2. Befestigen Sie die Handgelenksmanschette bei geöffneter Hand um Ihr Handgelenk, so dass kein zusätzlicher Platz zwischen der Manschette und ihrer Haut besteht.

Wenn die Manschette nicht fest genug anliegt, kommt es zu ungenauen Messegnissen.

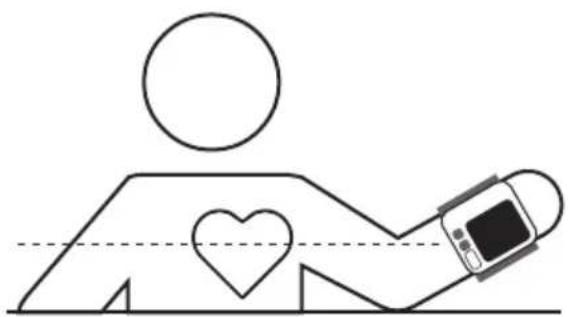

Körperhaltung einnehmen

Die Messung wird im Sitzen durchgeführt.
Während der Messung:

• Sitzen Sie zur Blutdruckmessung bequem. Lehnen Sie Rücken und Arme an.
• Stellen Sie die Fuß flach auf den Boden.
• Winkeln Sie den Arm mit dem Blutdruck-messgerät so an, dass sich die Manschette in Herzhöhe befindet.
  Bewegen Sie sich nicht und sprechen Sie nicht.

Achten Sie in jedem Falle darauf, dass sich die Manschette während der Messung in Herzhöhe befindet.

Messung starten

Das Aufpumpen der Manschette hat ein kurzes Abschnüren des Handgelenks zur Folge. Dies kann als unangenehm empfinden werden, ist in der Regel jedoch absolut unbedenklich. Der Messvorgang dauert nur kurze Zeit.

1. Drücken Sie die Taste START/STOP, um die Messung zu starten.

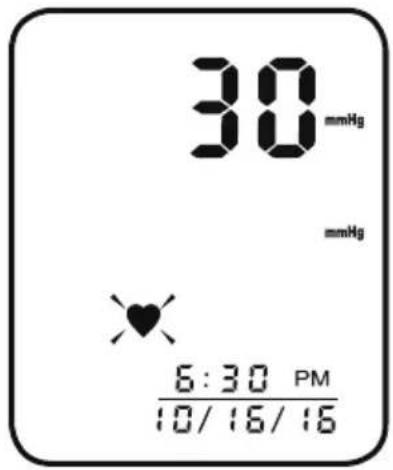

Die Manschette füllt sich mit Luft; kurz darauf wird der der Pulsschlag des Herzens angezeigt.

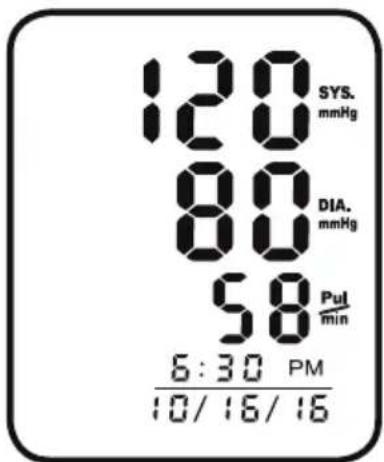

Einige Sekunden später wird das Messer-gebnis angezeigt.

Sofern Sie das Blutdruckmessgerät mit der App gekoppelt haben, werden die ges messenen Daten anschließend über Bluetooth® an die FITvigo App übertragen, siehe nachstes Kapitel.

1. Nehmen Sie die Manschette ab, wenn diese automatisch entluftet wurde.
2. Drücken Sie die Taste START/STOP, um das Blutdruckmessgerät auszuschalten. Ansonsten schaltet sich das Gerät nach einer Minute automatisch aus.

Informationen zu den Messergebnissen finden Sie im Kapitel „Allgemeines zum Thema Blutdruck".

Bei erfolglicher Verbindung zwischen dem Blutdruckmessgerät und ihrer Smartphone werden die Messdaten automatisch über Bluetooth® an die App übertragen.

Beachten Sie die angezeigten Symbole:

ERROR

blink: Daten werden übertragen

dauerhafte Anzeige + „done“: Datenübertragung erfolgreich

Datum übertragung nicht erfolgreich. Die aktuellen Messdaten werden temporär im Blutdruckmessgerät gespeichert und zusammen mit der{nachsten Messung auf Ihr Smartphone übertragen.

Beachten Sie folgende Punkte, um mögliche Übertragungsprobleme zu verhindern:

• Der Abstand zwischen dem Blutdruckmessgerät und ihrem Smartphone sollen nicht mehr als 10m betragen.

• Es sollen den keine Hindernisse zwischen Blutdruckmessgerät und Smartphone sein.

• Andere elektronische Geräte (insbesondere solche mBluetooth®-Übertragung oder -Sendung) sollen den mindestens 1 m Abstand zum Blutdruckmessgerät haben.

• Achten Sie daraufuf, dass bei ihrem SmartphoneBluetooth® eingeschaltet ist.

Gespeicherte Messwerte aufrufen

Im Gerät werden max. 60 Messwerte gespeichert. Die Speicherkapazität in der App hingegen ist theoretisch unbegrenzt.

1. Drücken Sie bei ausgeschalteten Gerät die Taste ▲ / MEM. Im Display wird das Ergebnis der letzten Messung angezeigt.

1. Blättern Sie mit den Tasten / MEM bzw. / SET vorwärts bzw. rückwärts durch die gespeicherten Daten.

• Es wird immer der neueste Datenatz zuerst angezeigt.
• Jede neue Messung wird der vorangegangenen Messung voran gestellt und auf dem Speicherplatz Nr.1 gespeichert. Sind alle Speicherplätze belegt, wird der letzte Wert mit der Nummer 60 automatisch gelöscht.

Gespeicherte Werte Löschen

1. Rufen Sie die gespeicherte Messwerte auf (MEMORY REVIEW)
2. Drücken Sie gleichzeitig die Tasten / MEM bzw. SET, bis im Display „dEL" und „done" gezeigt wird.

Alle im Gerät gespeicherten Messwerte sind gelöscht.

Um den Löschvorgang abzubrechen und den MEICRY REVIEW verlassen, drücken Sie die START/STOP-Taste

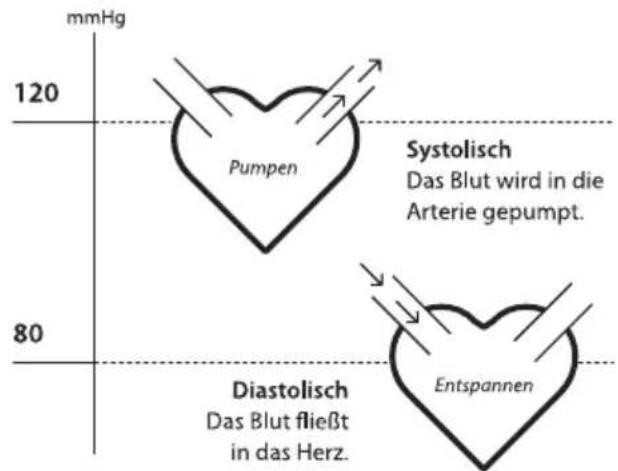

Systolischer und diastolischer Blutdruck

Unter Blutdruck versteht man im Allgemeinen den systemischen Blutdruck. Das ist der Druck, den der Herzmuskel erzeugt und der durch das Blut gegen die Arterienwände ausgeübt wird.

Der Blutdruck wird als Zahlenpaar angegeben und besteht aus

• dem systolischen Blutdruck und

• dem diastolischen Blutdruck.

Umgangssprachlich könnte das Ergebnis einer Blutdruckmessung dann z. B., 120 zu 80" lauten.

Die erstige Zahl (120) ist der systolische Blutdruck. Dies ist der hochste Wert und er entstehen, wenn das Blut durch den Herzmuskel in die Arterien gespumpt wird. Dies ist die Anspannungs- und Auswurfphase des Herzens.

Die zweite Zahl (80) steht für den diastolischen Blutdruck. Dies ist der niedrigste Wert und er entsteht in der Pause zwischen zwei Pumpstößen, die sogenannte Entspannungs- und Füllungssphase des Herzens.

Vorteile der Selfmessung

Besonderss bei ängstlichen Menschen kann bereits der Anblick eines weißgekleideteten Mediziners einen höheren Blutdruck verursachen. Auch konnen aus einer einzigen Blutdruckmessung nur schwer medizinische Schlüsse gezogen werden.

Es kannDMAH sinnvoll sein, die Messungen in aller Ruhe zu Hause vorzunehmen und die Messungen über einen langeren Zeitraum aufzuzeichnen. Sie erhalten dadurch einen Eindruck uber ihren tatsächlichen Blutdruck.

Die von Ihnen gemessenen Werte dienen ihrer Infomation und ersetzen keine arztliche Untersuchung.

Treffen Sie aufgrund einer Selfmessung keine therapeutischen Maßnahmen.

Ändern Sie aufgrund einer Messung niemals die Dosierung eines vom Arzt verordneten Medikaments und besprechen Sie die gemessenen Werte mit ihrem Arzt.

Standard-Blutdruck-Klassifikation

Die von der Weltgesundheitsorganisation (WHO) und der Internationalen Gesellschaft für Bluthochdruck (ISH) 1999 verweitlichte Blutdruck-Klassifikation sieht aus, wie nebenstehend gezeigt.

1 = Optimaler Blutdruck
2 = Normaler Blutdruck
3 = Erhöhter/normaler Blutdruck
4 = Grenzlinie (gestrichelt)
5 = Leichter Bluthochdruck (Grad 1)
6 = Moderater Bluthochdruck (Grad 2)
±b7 = Schwerer Bluthochdruck (Grad 3)

Blutdruck in mmHG	Niedrig N	Normal	Erhöht Normal	Bluthoch- druck Leicht	Bluthoch- druck Moderat	Bluthoch- druck Schwer
SYS	< 100	101 - 129	130 - 139	140 - 159	160 - 179	≥ 180
DIA	< 60	61 - 84	85 - 89	90 - 99	100 - 109	≥ 110

Unregelmäßiger Herzschlag

Dieses Blutdruckmessgerät verfügt über einen intelligenten IHB (Irregular Heart-Beat Detector) zur Erkennung unregelmäßigen Herzschlags. Bei jeder Messung gezehnet der IHB die Herzschlagintervalle auf und ermittelt die Standardabweichung.

Falls der berechnete Wert größere oder gleich 15 ist, erscheint zusammen mit dem Messergebnis das IHB Symbol im Display.

Beachten Sie:

• Das IHB-Symbol zeigt an, dass bei der Messung eine Puls-Unregelmäßigkeit in Zusammenhang mit unregelmäßigem Herzschlag festgestellt wurde.
• Wir empfehlen Ohnen, medizinischen Rat zuuchen. Beachten Sie, dass das Gerät keine Untersuchung des Herz-Kreislauf-Systems ersetzt, aber Puls-Unregelmäßigkeiten zu einem frühen Zeitpunkt erkennen kann.

HINWEIS vor Sachschaden

• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

• Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. Ä., um das Gerät zu reinigen. Hierbei können die Oberfläche zerkratzen.

• Wischen Sie das Blutdruckmessgerät und das Zubehör bei Bedarf mit einem leicht angefeuchteten weichen Tuch ab.

• Desinfizieren Sie die Manschette von Zeit zu Zeit mit etwas Desinfektionsmittel (im Fachhandel erhältlich).

Aufbewahren

• Bewahren Sie das Gerät und das Zubehör möglichst in der Originalverpackung auf.
• Stellen Sie auf keinen Fall schwere Gegenstände auf Gerät und/oder Zubehör.

Störung/Abhilfe

Störung Mögliche Ursache
Keine Funktion • Akku voll aufgeladen?
Das Blutdruckmessgerät zeigt of-fensichtlich falsche Messergebnise an.	Wiederholen Sie nach fünf Minuten die Messung.
Anzeige „E1".	Die Manschette ist nicht fest. Befestigen Sie die Manschette und wieder-holen Sie Messung.
Anzeige „E2".	Die Manschette ist zu fest. Befestigen Sie die Manschette neu und wie-derholen Sie die Messung.
Anzeige „E3".	Entspannen Sie sich einen Moment und wiederholen Sie die Messung.
Anzeige „E10" oder „E11".	Bewegungen können die Messung beeinflussen. Entspannen Sie sich einen Moment wiederholen Sie die Messung.
Anzeige „E20".	Machen Sie Ihr Handgelenk vollständig frei und wiederholen Sie die Messung.
Anzeige „E21".	Offenbar falsche Messung. Wiederholen Sie die Messung.
Anzeige „Eexx".	Ein Kalibrierfehler ist aufgetreten. Wie-derholen Sie die Messung. Falls der Fehler erneut auftritt, wenden Sie sichitte an den Handler, wo Sie das Gerät gekauft haben.
Im Display wird ➔ + „Lo" angezeigt.	Der Akku ist leer und muss geladen werden, siehe „Akku aufladen".
Im Display wird „Eine gezeigt. Datenübertragung ist fehlgeschlagen.	Ist bei Ihr Samsung Telephone Bluetoothaktiviert?Ist die FITvigo App aktiviert?War der Abstand zwischen Blutdruckmess-gerät und Smartphone zu groß?Max. Abstand: 10 m.

Weitere Informationen zur FITvigo App finden Sie im Internet unter www.fitvigo.de

Brauchen Sie Hilfe oder haben Sie weiterführende Fragen? Dann schicken Sie unsitte eine E-Mail an: [e-mail]

Technische Daten

Modell: Blutdruckmessgerät/Handgelenk BPM 1600

Software-Version: V01

Akku: 3,7 V / 420 mAh Lithium-lonen-Akku

Aufladung über USB-Schnittstelle

Bemessungsstrom: ≤ 400mA

Messmodus: Oszillographische Prüfmethode

Messbereich: Blutdruck: 0-40 kpa (0~300 mmHg)

Pulswert: (40-199) Pulsschlage/Minute

Genauigkeit Blutdruck: Bei 5^ - 40^

innerhalb ± 0,4kPa (3 mm Hg)

Bei 0^ - 45^ (aber außerhalb von 5^ - 40^ ):

innerhalb ± 0,7 kPa (5 mm Hg); Pulswert: ± 5%

Betriebsbedingungen: Temperatur: 5^ - 40^

Relative Feuchtigkeit: ≤ 85%

Luftdruck: 86 - 106 kPa

Lager- und Transportbedingungen: Temperatur: -20^ + 60^

Relative Feuchtigkeit: 10 - 93%

Luftdruck: 50 - 106 kPa

Maße Bludruckmessgerät: Gewicht: ca. 110 g

Abmessungen: ca. 80 × 73 × 13 ~mm

Betriebsmodus: Dauerbetrieb

Schutzart: Anwendungsteil des Typs BF

IP-Klassification IP 22

Geschützt gegen Fremdkörper ≥ 12mm und gegen senkrechts Tropfwasser

Geräteklassifikation:

Akkubetrieb: ME-Gerät mit interner Stromversorgung über USB-Anschluss

Bluetooth®: Bluetooth® Modulnr.: AW2540MV1

Frequenz: 2402 MHz bis 2480 MHz

Abgestrahlte maximale Sendeleistung: -1 dBm

Versorgungsspannung: 2 V-3.6 V

Reichweite: 10 Meter

Die Bluetooth® Wortmarke und Logos sind eingetragene Marken von Bluetooth® SIG, Inc. Die Nutzung dieser Marken durch die ADE GmbH & Co. KG erfolgt unter Lizenz.

Android, Google Play und das Google Play-Logo sind Marken von Google Inc.

ADE (GmbH & Co. KG)

Hammer Steindamm 27-29

Unsere Produkte werden ständig weiterentwickelt und verbessert.

Aus thisem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklart die Firma ADE (GmbH & Co. KG) in alleiniger Verantwortung, dass das Blutdruckmessgerat BPM 1600 gemäß den harmonisierten europäischen Normen hergestellt wurde und den EU-Richtlinien 93/42/EWG, 2014/30/EU, 2014/35/EU und 2014/53/EU in den jeweils gültigen Fassungen entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.fitvigo.de/support/doc

Die Erklärung verliert ihre Gültigkeit, falls an dem Gerät eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, Juli 2018

ADE (GmbH & Co. KG)

Hammer Steindamm 27-29

Die CE-Kennzeichnung bescheinigt die Konformität mit den grundlegenden

Anforderungen der Richtlinie 93/42/EEC für Medizinprodukte.

C∈0044

Garantie

Die Firma ADE (GmbH & Co. KG) garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mangeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Antikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an ihren Handler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Articlelentsorgen

Entsorgen Sie den Antikel entsprechend der Vorschriften, die in Ihr dem Land gelten.

Geräte)dürfen nicht im normalen Hausmüll entsorgt werden

Am Ende seiner Lebensdauer ist der Article einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch konnen Batterien und Akkus einer umweltschonenden Entsorgung zugeführrt werden.

Achtung!

Dieses Gerät enthalt einen Akku, der aus Sicherheitsgründen fest eingebaut ist und nicht entnommen werden kann, ohne das Gehäuse zu zerstären. Ein unsachgemäßer Ausbau stellt ein Sicherheits risikodar. Geben Sie daher das Gerät ungeöffnet bei der Sammelstelle ab, die Gerät und Akku fachgerecht entsorgt.

Informationen zu Sammelstellen, die Altgeräte kosten los entgegennehmen, erhalten Sie bei ihrer Gemeinde- oder Stadt verwaltung.

Dear Customer!

www.fitvigo.de/support/doc
