Produkttyp	WLAN-Repeater
Marke	ESSENTIELB
Modell	Easy WiFi AC 750
Wi-Fi-Standards	802.11b/g/n/ac, Dualband (2,4 GHz und 5 GHz)
Maximale Übertragungsrate	Bis zu 750 Mbit/s (300 Mbit/s im 2,4-GHz- + 433 Mbit/s im 5-GHz-Band)
Frequenzbänder	2,4 GHz und 5 GHz gleichzeitig
Ethernet-Anschluss	1 RJ45-Anschluss 10/100 Mbit/s
Hauptfunktionen	Repeater-Modus und Access-Point-Modus (über Ethernet-Kabel)
Drahtlose Sicherheit	WEP, WPA/WPA2-PSK
WPS-Taste	Ja, für vereinfachte Verbindung
Konfiguration	Über Webinterface (http://easywifi.config oder 192.168.1.200)
Stromversorgung	Netzteil 5 V / 1 A (nicht im Lieferumfang enthalten)
Abmessungen (L x B x H)	Ca. 10 x 8 x 4 cm
Gewicht	Ca. 150 g
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Mittel verwenden.
Sicherheit	Nicht Feuchtigkeit, extremen Temperaturen oder Wärmequellen aussetzen.
Ersatzteile und Reparierbarkeit	Nicht zutreffend (Gerät nicht zerlegbar). Im Störungsfall Kundendienst kontaktieren.
Allgemeine Informationen	WLAN-Repeater AC750 der Marke ESSENTIELB. Ideal zur Erweiterung der WLAN-Abdeckung in Bereichen mit schwachem Signal.

Häufig gestellte Fragen - Easy WiFi AC 750 ESSENTIELB

Wie konfiguriere ich meinen Easy WiFi AC 750 Repeater?

Verbinden Sie sich mit dem Webinterface über http://easywifi.config oder die IP-Adresse 192.168.1.200. Verwenden Sie das Standard-Passwort 12345678. Folgen Sie dem Assistenten, um den Repeater-Modus auszuwählen, Netzwerke zu scannen und den WLAN-Schlüssel einzugeben.

Wo platziere ich meinen Repeater für optimales Signal?

Platzieren Sie ihn auf halbem Weg zwischen Ihrem Router und dem zu versorgenden Bereich, an einem freien Ort mit einem Signal über 60%. Vermeiden Sie dicke Wände, Metallgegenstände und Mikrowellen.

Wie setze ich den Repeater auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste mit einer Büroklammer etwa 10 Sekunden lang gedrückt. Die LEDs blinken und das Gerät startet mit den Standardeinstellungen neu.

Was tun, wenn ich keine Verbindung zum Konfigurationsinterface herstellen kann?

Stellen Sie sicher, dass Ihr Computer mit dem Netzwerk des Repeaters verbunden ist (Standarde-SSID: easywifi_AC750_2.4G_XXXXXX oder easywifi_AC750_5G_XXXXXX). Überprüfen Sie, ob die IP-Adresse 192.168.1.200 oder 192.168.1.1 lautet.

Wie verwende ich die WPS-Taste?

Drücken Sie die WPS-Taste an Ihrem Router und drücken Sie innerhalb von 2 Minuten die WPS-Taste am Repeater. Die Verbindung wird automatisch hergestellt.

Ist dieser Repeater mit allen Anbietern kompatibel?

Ja, er funktioniert mit jedem Internet-Router, der ein Standard-WLAN-Netzwerk (802.11b/g/n/ac) bereitstellt.

Was bedeuten die Leuchtanzeigen?

Die Power-LED zeigt die Stromversorgung an. Die WPS-LED blinkt während des Pairings. Die Signal-LED zeigt die Signalqualität an (grün = gut, orange = mittel, rot = schwach).

Kann ich den Repeater im Access-Point-Modus verwenden?

Ja, verbinden Sie den Repeater per Ethernet-Kabel mit Ihrem Router und wählen Sie im Interface den Modus Access Point. Dadurch wird 100% der Bandbreite genutzt.

Wie ändere ich das WLAN-Passwort des Repeaters?

Melden Sie sich am Webinterface an, gehen Sie zu den drahtlosen Einstellungen und ändern Sie den Sicherheitsschlüssel. Notieren Sie sich das neue Passwort.

Warum ist meine Übertragungsrate niedriger als angegeben?

Der Repeater reduziert theoretisch die Datenrate im Repeater-Modus um die Hälfte. Stellen Sie sicher, dass das Quellsignal über 60% liegt und platzieren Sie den Repeater in einem störungsfreien Bereich. Für maximale Geschwindigkeit verwenden Sie den Access-Point-Modus über ein Ethernet-Kabel.

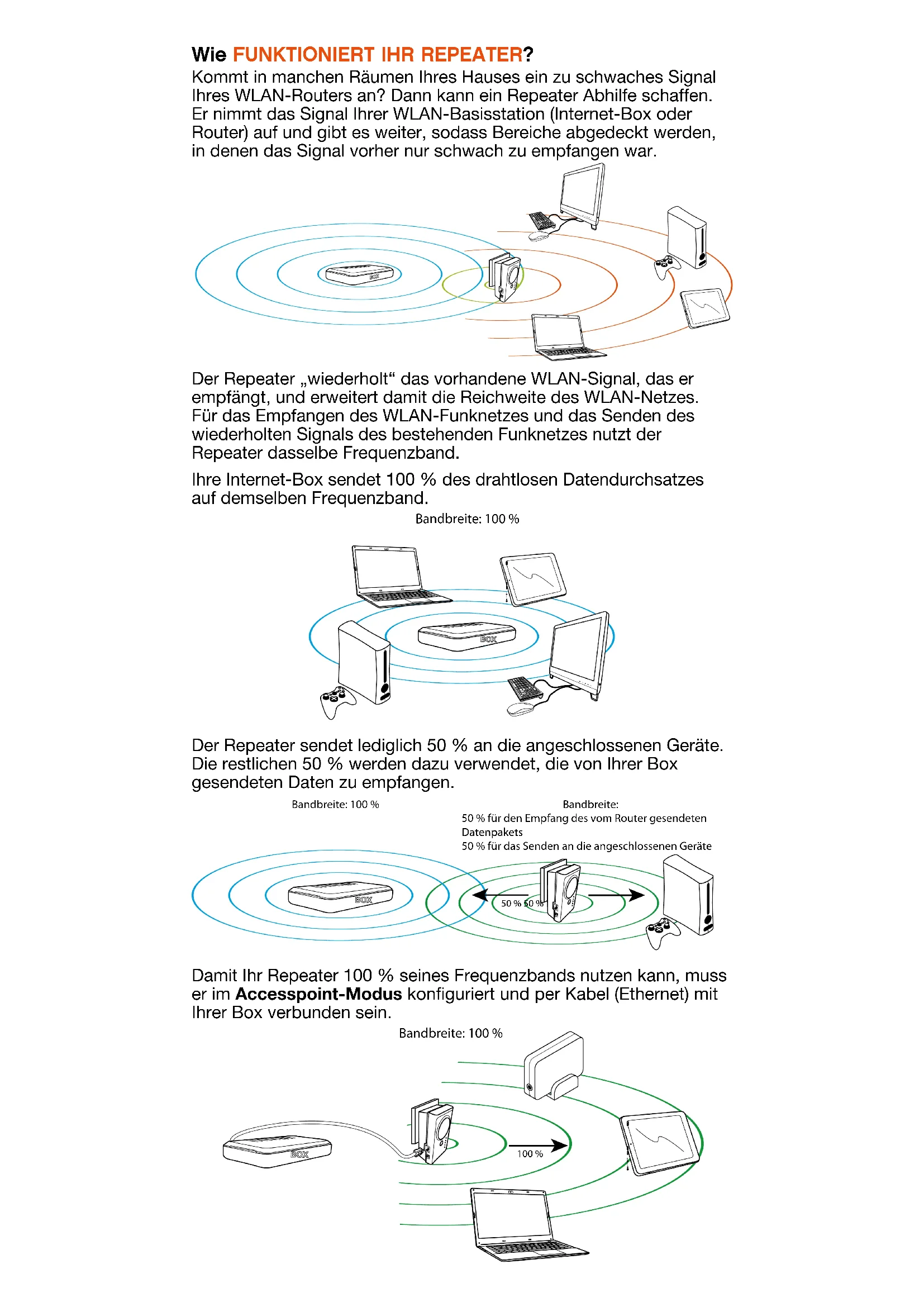

BEDIENUNGSANLEITUNG Easy WiFi AC 750 ESSENTIELB

Kommt in manchen Räumen Ihres Hauses ein zu schwaches Signal Ihres WLAN-Routers an? Dann kann ein Repeater Abhilfe schaffen. Er nimmt das Signal Ihrer WLAN-Basisstation (Internet-Box oder Router) auf und gibt es weiter, sodass Bereiche abgedeckt werden, in denen das Signal vorher nur schwach zu empfangen war.

Der Repeater „wiederholt“ das vorhandene WLAN-Signal, das er empfängt, und erweitert damit die Reichweite des WLAN-Netzes. Für das Empfangen des WLAN-Funknetzes und das Senden des wiederholten Signals des bestehenden Funknetzes nutzt der Repeater dasselbe Frequenzband.

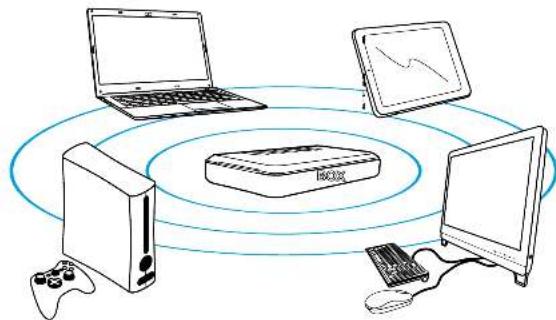

Ihre Internet-Box sendet 100 % des drahtlosen Datendurchsatzes auf demselben Frequenzband.

Bandbreite: 100 %

Der Repeater sendet lediglich 50 % an die angeschlossenen Geräte. Die restlichen 50 % werden dazu verwendet, die von Ihrer Box gesendeten Daten zu empfangen.

Bandbreite: 100 %

Bandbreite:

50 % für den Empfang des vom Router gesendeten Datenpakets

50 % für das Senden an die angeschlossenen Geräte


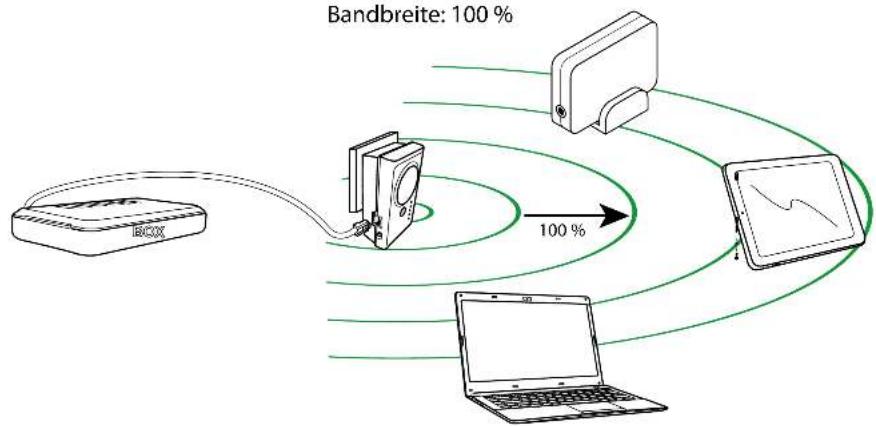

Damit Ihr Repeater 100 % seines Frequenzbands nutzen kann, muss er im Accesspoint-Modus konfiguriert und per Kabel (Ethernet) mit Ihrer Box verbunden sein.

Wie KANN ICH DEN SIGNALEMPFANG OPTIMIEREN?

Um eine optimale Übertragungsrate zu gewährleisten, ist es wichtig, dass Sie den Repeater innerhalb des von Ihrer Internet-Box oder von Ihrem Router abgedeckten WLAN-Bereichs richtig platzieren:

Wenn Sie ihn zu nahe an Ihrer Internet-Box aufstellen, kann der Repeater die WLAN-Abdeckung nicht erweitern.
Wird er zu weit entfernt aufgestellt, wirkt sich dies negativ auf die Qualität des wiederholten Signals aus.

Repeater Internet-Box oder ADSL- Router

Der Repeater sollte daher an einem Platz frei von elektromagnetischen Störungen und idealerweise mit so wenig Hindernissen wie möglich stehen.

Tatsächlich kann die WLAN-Abdeckung einer Internet-Box oder eines Routers durch Wände und Böden erheblich abgeschwächt werden.

Vermeiden Sie z. B. dicke Betonwände, Metallgegenstände oder einen Mikrowellenherd in der Nähe des Aufstellungsorts.

Wie KANN ICH DIE SIGNALQUALITÄT ÜBERPRÜFEN?

Wenn Sie sich vergewissern möchten, dass der Repeater am richtigen Platz steht, können Sie die Signalstärke in der Konfigurationsoberfläche prüfen.

Verbinden Sie sich dazu über WLAN oder Kabel (Ethernet) mit der Schnittstelle Ihres WLAN-Repeaters. Öffnen Sie dann Ihren Internet-Browser und geben Sie die ihrem Produkt entsprechende IP-Adresse ein.

In der folgenden Tabelle finden Sie die Ihrem Repeater entsprechenden Zugangsdaten.

	Produktcode 8003983
	IP-Adresse	http://easywifi.configoder direkt 192.168.1.1
	Standard-WLAN-Netzwerkname	Easy Wifi 300_XXXXXX
Repeater Essentiel b Easy Wifi N300	Standardpasswort	12345678Wir empfehlen Ihnen,dieses zu ändern.
	Produktcode 8001726
	IP-Adresse	http://easywifi.configoder direkt 192.168.1.1
	Standard-WLAN-Netzwerkname	Easy Wifi 300P_XXXXX
Repeater Essentiel b N300 Easy Wifi 300P	Standardpasswort	12345678Wir empfehlen Ihnen,dieses zu ändern.
	Produktcode 8009347
	IP-Adresse	http://easywifi.configoder direkt 192.168.1.1
	Standard-WLAN-Netzwerkname	Repeater N300_2.4GHz_XXXXXX
Repeater Essentiel b Easy Wifi N300	Standardpasswort	12345678Wir empfehlen Ihnen,dieses zu ändern.
	Produktcode 8009346
	IP-Adresse	http://easywifi.configoder direkt 192.168.1.1
	Standard-WLAN-Netzwerkname	Repeater N300P_2.4GHz_XXXXXX
Repeater Essentiel b N300 Easy Wifi 300P	Standardpasswort	12345678Wir empfehlen Ihnen,dieses zu ändern.
	Produktcode 8005328
	IP-Adresse	http://easywifi.configoder direkt 192.168.1.200
	Standard-WLAN-Netzwerkname	2.4G SSID: easywifi_AC750_2.4G_XXXXXX5G SSID: easywifi_AC750_5G_XXXXXX12345678Wir empfehlen Ihnen,dieses zu ändern.
Repeater Essentiel b AC750 Easy Wifi	Standardpasswort
Repeater Essentiel b AC750 Easy Wifi	Produktcode 8009345
	IP-Adresse	http://easywifi.configoder direkt 192.168.1.200
	Standard-WLAN-Netzwerkname	2.4G SSID: easywifi_AC750_2.4G_XXXXXX5G SSID: easywifi_AC750_5G_XXXXXX
	Standardpasswort	12345678Wir empfehlen Ihnen,dieses zu ändern.
Repeater Essentiel b AC750P Easy Wifi	Produktcode 8009219
	IP-Adresse	http://easywifi.configoder direkt 192.168.1.200
	Standard-WLAN-Netzwerkname	2.4G SSID: easywifi_AC750_2.4G_XXXXXX5G SSID: easywifi_AC750_5G_XXXXXX
	Standardpasswort	12345678Wir empfehlen Ihnen,dieses zu ändern.
Repeater Essentiel b AC1200	Produktcode 8008194
	IP-Adresse	http://easywifi.configoder direkt 192.168.1.12.4 GHz : Repeteur AC 1200_2.4GHz5 GHz : Repeteur AC 1200_5GHz12345678Wir empfehlen Ihnen,dieses zu ändern.
	Standard-WLAN-Netzwerkname
	Standardpasswort

Sie gelangen dann auf die folgende Konfigurationsseite (das zu verwendende Passwort ist admin).

essentiel

Please Login

English

Password

Login

Sobald Sie sich auf der Benutzeroberfläche eingeloggt haben, wählen Sie den Universal Repeater-Modus und klicken dann auf Next (Weiter). Klicken Sie anschließend auf Site Survey (Standortübersicht), um die verschiedenen verfügbaren WLAN-Netzwerke anzuzeigen.

Es erscheint eine Tabelle mit der Liste der WLAN-Netzwerke, wobei die Stärke des jeweils zugehörigen Signals in der Spalte Signal angegeben wird.

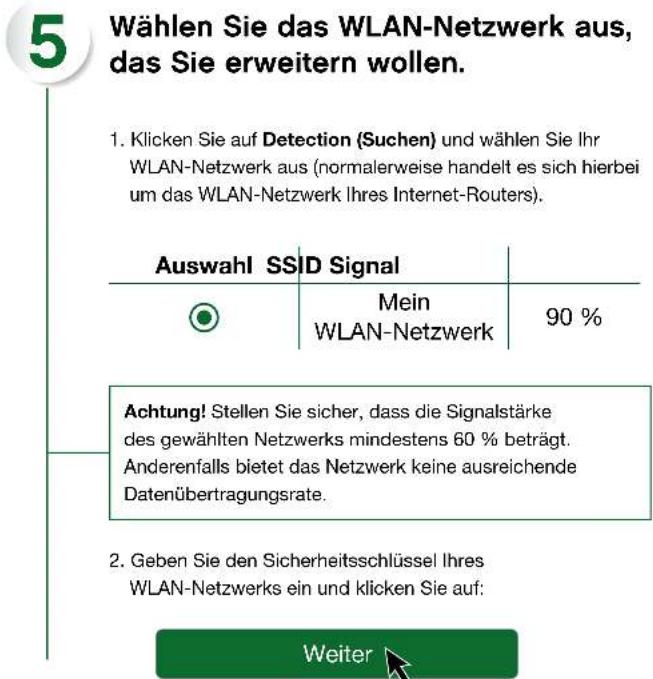

5 Wählen Sie das WLAN-Netzwerk aus, das Sie erweitern wollen. 1. Klicken Sie auf Detection (Suchen) und wählen Sie Ihr WLAN-Netzwerk aus (normalerweise handelt es sich hierbei um das WLAN-Netzwerk Ihres Internet-Routers). Auswahl SSID Signal Mein WLAN-Netzwerk 90 % Achtung! Stellen Sie sicher, dass die Signalstärke des gewählten Netzwerks mindestens 60 % beträgt. Anderenfalls bietet das Netzwerk keine ausreichende Datenübertragungsrate. 2. Geben Sie den Sicherheitsschlüssel Ihres WLAN-Netzwerks ein und klicken Sie auf: Weiter

Vergewissern Sie sich, dass das zu verstärkende Signal einen Mindestsignalpegel von 60 % hat. Unterhalb dieses Wertes ist der Signalempfang zu schwach, um eine ausreichende Datenrate zu gewährleisten.

In diesem Fall müssen Sie den Repeater näher an die Internet-Box stellen, sodass die Qualität des empfangenen Signals erhöht wird. Stellen Sie sicher, dass der Raum zwischen Repeater und Internet-Box frei von Störfaktoren ist (keine Hindernisse oder Wände).
