Type de produit	Répéteur Wi-Fi
Marque	ESSENTIELB
Modèle	Easy WiFi AC 750
Normes Wi-Fi	802.11b/g/n/ac, double bande (2,4 GHz et 5 GHz)
Débit maximal	Jusqu'à 750 Mbit/s (300 Mbit/s en 2,4 GHz + 433 Mbit/s en 5 GHz)
Bandes de fréquence	2,4 GHz et 5 GHz simultanément
Port Ethernet	1 port RJ45 10/100 Mbit/s
Fonctions principales	Mode répéteur et mode point d'accès (via câble Ethernet)
Sécurité sans fil	WEP, WPA/WPA2-PSK
Bouton WPS	Oui, pour une connexion simplifiée
Configuration	Via interface web (http://easywifi.config ou 192.168.1.200)
Alimentation	Adaptateur secteur 5 V / 1 A (non fourni)
Dimensions (L x l x H)	Environ 10 x 8 x 4 cm
Poids	Environ 150 g
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité, aux températures extrêmes ou aux sources de chaleur.
Pièces détachées et réparabilité	Non applicable (appareil non démontable). En cas de panne, contacter le service après-vente.
Informations générales	Répéteur Wi-Fi AC750 de la marque ESSENTIELB. Idéal pour étendre la couverture Wi-Fi dans les zones à faible signal.

FOIRE AUX QUESTIONS - Easy WiFi AC 750 ESSENTIELB

Comment configurer mon répéteur Easy WiFi AC 750 ?

Connectez-vous à l'interface web via http://easywifi.config ou l'adresse IP 192.168.1.200. Utilisez le mot de passe par défaut 12345678. Suivez l'assistant pour choisir le mode répéteur, scanner les réseaux et saisir la clé de votre Wi-Fi.

Où placer mon répéteur pour un signal optimal ?

Placez-le à mi-chemin entre votre box et la zone à couvrir, dans un endroit dégagé avec un signal supérieur à 60%. Évitez les murs épais, les objets métalliques et les micro-ondes.

Comment réinitialiser le répéteur aux paramètres d'usine ?

Maintenez le bouton Reset enfoncé pendant environ 10 secondes à l'aide d'un trombone. Les voyants clignoteront et l'appareil redémarrera avec les paramètres par défaut.

Que faire si je ne parviens pas à me connecter à l'interface de configuration ?

Vérifiez que votre ordinateur est connecté au réseau du répéteur (SSID par défaut : easywifi_AC750_2.4G_XXXXXX ou easywifi_AC750_5G_XXXXXX). Assurez-vous que l'adresse IP est bien 192.168.1.200 ou 192.168.1.1.

Comment utiliser le bouton WPS ?

Appuyez sur le bouton WPS de votre box, puis dans les 2 minutes, appuyez sur le bouton WPS du répéteur. La connexion s'établit automatiquement.

Ce répéteur est-il compatible avec tous les opérateurs ?

Oui, il fonctionne avec toute box internet ou routeur proposant un réseau Wi-Fi standard (802.11b/g/n/ac).

Que signifient les voyants lumineux ?

Le voyant Power indique la mise sous tension. Le voyant WPS clignote pendant l'appairage. Le voyant Signal affiche la qualité (vert = bon, orange = moyen, rouge = faible).

Puis-je utiliser le répéteur en mode point d'accès ?

Oui, connectez le répéteur à votre box via un câble Ethernet, puis dans l'interface choisissez le mode Point d'accès. Cela permet d'utiliser 100% de la bande passante.

Comment changer le mot de passe Wi-Fi du répéteur ?

Connectez-vous à l'interface web, allez dans les paramètres sans fil et modifiez la clé de sécurité. Pensez à noter le nouveau mot de passe.

Pourquoi mon débit est-il plus faible qu'annoncé ?

Le répéteur réduit théoriquement le débit de moitié en mode répéteur. Assurez-vous que le signal source est supérieur à 60% et placez le répéteur dans une zone sans interférences. Pour un débit maximal, utilisez le mode point d'accès via câble Ethernet.

MODE D'EMPLOI Easy WiFi AC 750 ESSENTIELB

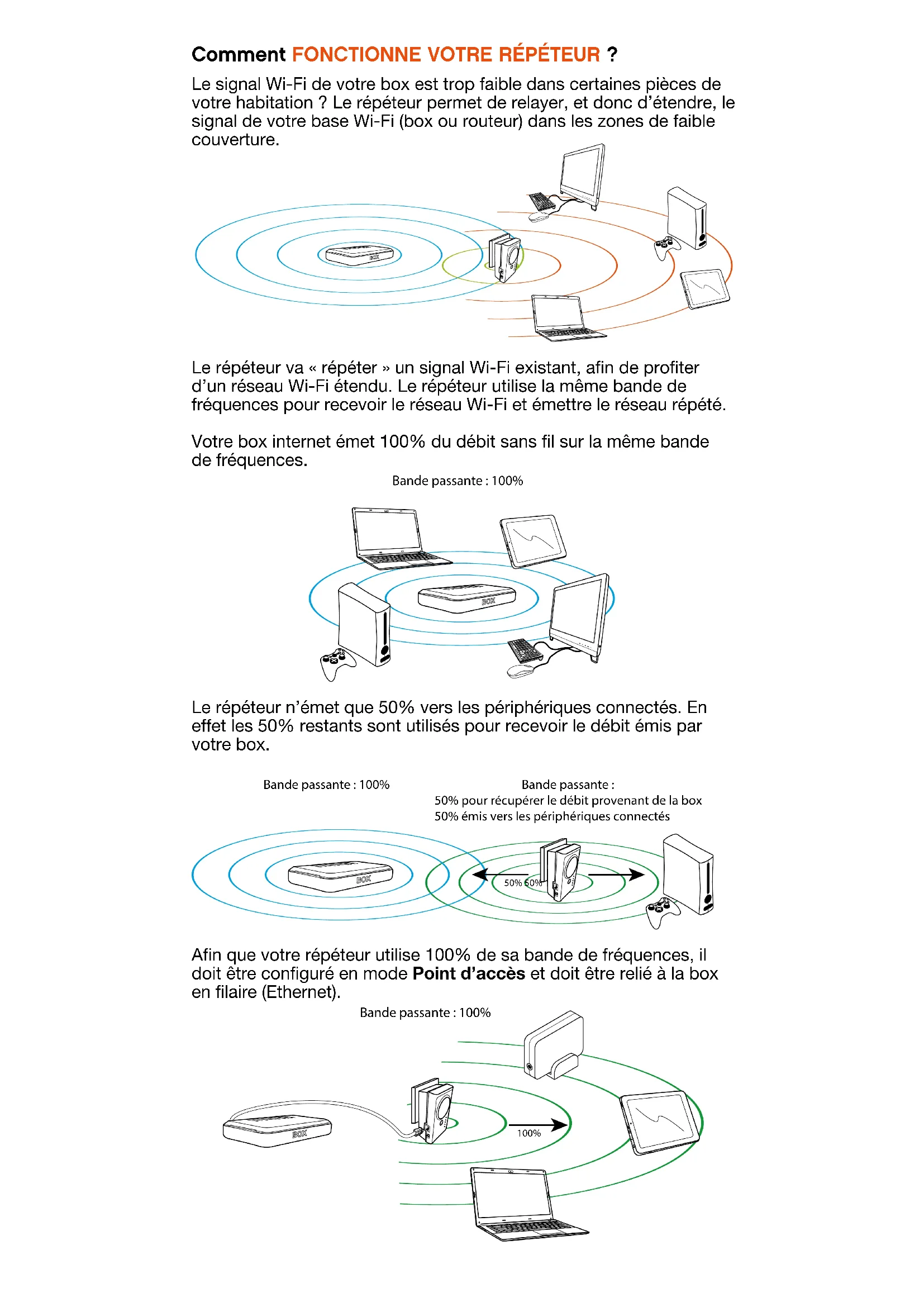

Comment FONCTIONNE VOTRE RÉPÉTEUR ?

Le signal Wi-Fi de votre box est trop faible dans certaines pièces de votre habitation ? Le répéteur permet de relayer, et donc d'étendre, le signal de votre base Wi-Fi (box ou routeur) dans les zones de faible couverture.

Le répéteur va « répéter » un signal Wi-Fi existant, afin de profiter d'un réseau Wi-Fi étendu. Le répéteur utilise la même bande de fréquences pour recevoir le réseau Wi-Fi et émettre le réseau répété.

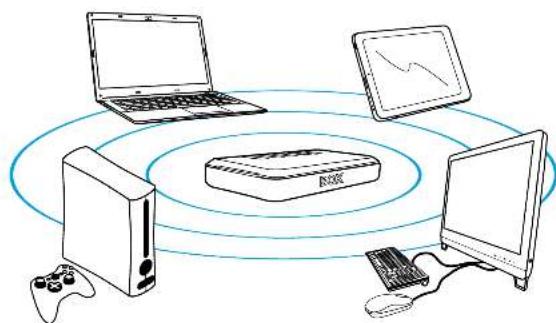

Votre box internet émet 100% du débit sans fil sur la même bande de fréquences.

Bande passante : 100%

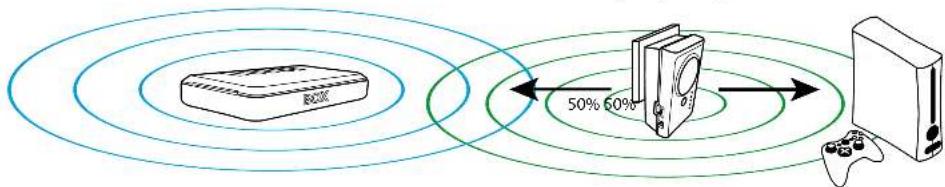

Le répéteur n'émet que 50% vers les périphériques connectés. En effet les 50% restants sont utilisés pour recevoir le débit émis par votre box.

Bande passante : 100%

Bande passante :

50% pour récupérer le débit provenant de la box

50% émis vers les périphériques connectés


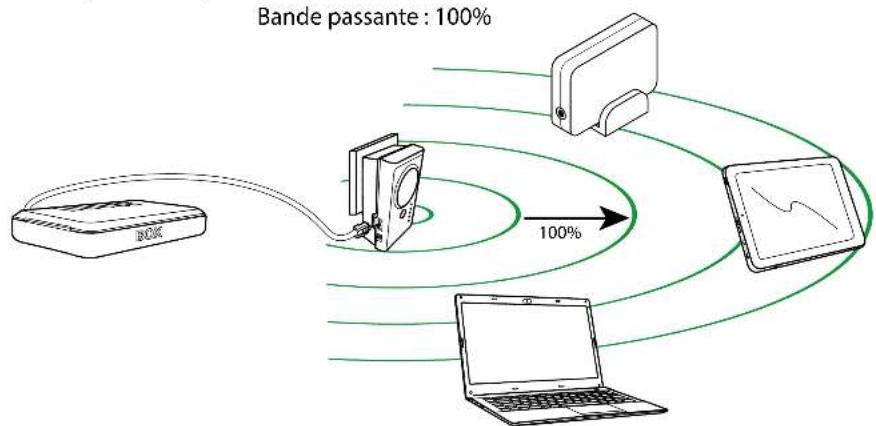

Afin que votre répéteur utilise 100% de sa bande de fréquences, il doit être configuré en mode Point d'accès et doit être relié à la box en filaire (Ethernet).

Comment OPTIMISER LA RÉCEPTION DU SIGNAL ?

Afin d'optimiser le débit émis par votre répéteur, il est crucial de le positionner correctement dans la zone de couverture de votre box ou de votre routeur internet :

Si vous le placez trop près de votre box, le répéteur ne pourra pas étendre votre zone de couverture.
Si vous le placez trop loin, le signal répété ne sera pas de bonne qualité.

Répéteur Box ou routeur ADSL

Le répéteur doit être placé dans une zone sans interférences électromagnétiques et idéalement avec le moins d'obstacles possible.

En effet, la couverture Wi-Fi d'une box ou d'un routeur peut être sensiblement atténuée par les murs et planchers.

Évitez par exemple les murs épais en béton, les objets métalliques ou la présence à proximité d'un four à micro-ondes.

Comment VÉRIFIER LA QUALITÉ DU SIGNAL ?

Une bonne manière de vérifier que l'emplacement de votre répéteur est correct consiste à vérifier l'intensité du signal dans l'interface de configuration.

Pour cela, connectez-vous à l'interface de votre répéteur en Wi-Fi ou en filaire (Ethernet). Puis ouvrez votre navigateur web pour renseigner l'adresse IP correspondant à votre produit.

Veuillez-vous référer au tableau suivant pour retrouver les informations d'accès en fonction de votre répéteur répéteur.

Répéteur Essentiel bEasy Wifi N300	Code Produit 8003983Adresse IPNom de réseau Wi-Fi par défautMot de passe par défaut	http://easywifi.configou directement 192.168.1.1Easy Wifi 300_XXXXXX12345678Nous vous recommandonsde le modifier
Répéteur Essentiel bN300 Easy Wifi 300P	Code Produit 8001726Adresse IPNom de réseau Wi-Fi par défautMot de passe par défaut	http://easywifi.configou directement 192.168.1.1Easy Wifi 300P_XXXXXX12345678Nous vous recommandonsde le modifier
Répéteur Essentiel bEasy Wifi N300	Code Produit 8009347Adresse IPNom de réseau Wi-Fi par défautMot de passe par défaut	http://easywifi.configou directement 192.168.1.1Repeteur N300_2.4GHz_XXXXXX12345678Nous vous recommandonsde le modifier
Répéteur Essentiel bN300 Easy Wifi 300P	Code Produit 8009346Adresse IPNom de réseau Wi-Fi par défautMot de passe par défaut	http://easywifi.configou directement 192.168.1.1Repeteur N300P_2.4GHz_XXXXXX12345678Nous vous recommandonsde le modifier
Répéteur Essentiel bAC750 Easy Wifi	Code Produit 8005328Adresse IPNom de réseau Wi-Fi par défautMot de passe par défaut	http://easywifi.configou directement 192.168.1.20G 2.4G SSID: easywifi_AC750_2.4G_XXXXXX5G SSID: easywifi_AC750_5G_XXXXXX12345678Nous vous recommandonsde le modifier
Répéteur Essentiel b AC750 Easy Wifi	Code Produit 8009345Adresse IPNom de réseau Wi-Fi par défautMot de passe par défaut	http://easywifi.configou directement 192.168.1.2002.4G SSID : easywifi_AC750_2.4G_XXXXXX5G SSID : easywifi_AC750_5G_XXXXXX12345678Nous vous recommandons de le modifier
Répéteur Essentiel b AC750P Easy Wifi	Code Produit 8009219Adresse IPNom de réseau Wi-Fi par défautMot de passe par défaut	http://easywifi.configou directement 192.168.1.2002.4G SSID : easywifi_AC750_2.4G_XXXXXX5G SSID : easywifi_AC750_5G_XXXXXX12345678Nous vous recommandons de le modifier
Répéteur Essentiel b AC1200	Code Produit 8008194Adresse IPNom de réseau Wi-Fi par défautMot de passe par défaut	http://easywifi.configou directement 192.168.1.12.4 GHz : Repeteur AC 1200_2.4GHz5 GHz : Repeteur AC 1200_5GHz12345678Nous vous recommandons de le modifier

Vous accédez alors à la page de configuration suivante (le mot de passe à utiliser est admin).

essentiel

Veuillez vous identifier

Français

admin

Connexion

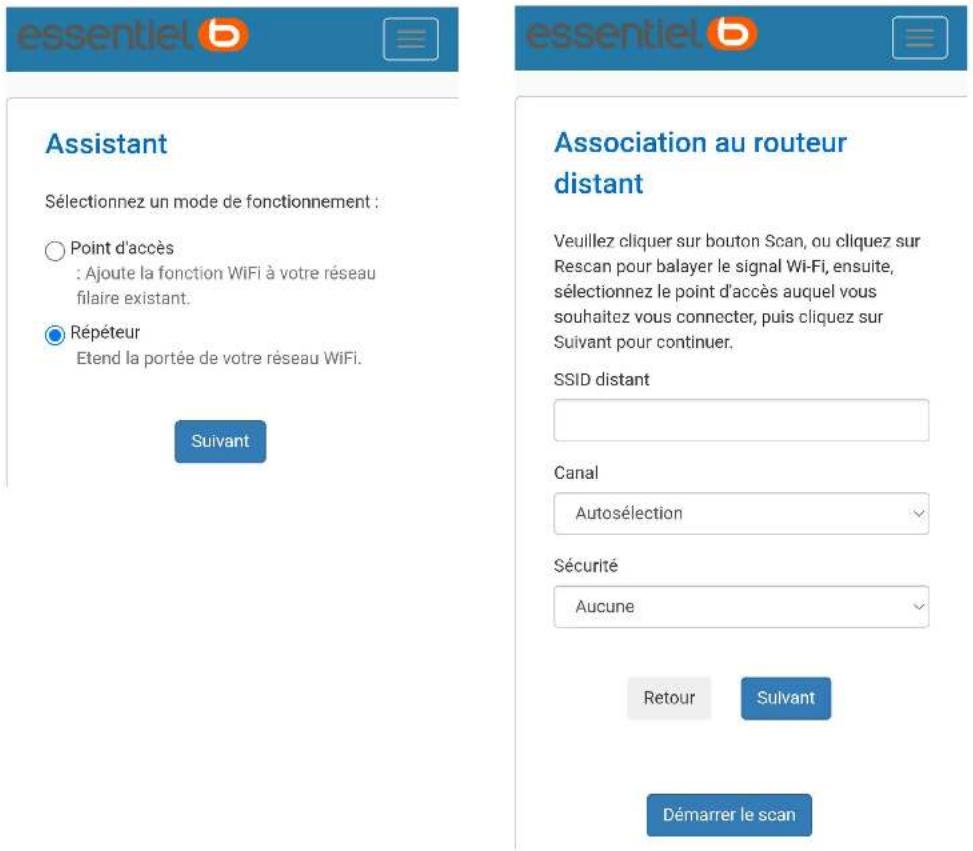

Une fois connecté à l'interface, sélectionnez le mode Répéteur puis cliquez sur Suivant. Cliquez ensuite Démarrer le scan pour afficher les différents réseaux Wi-Fi disponibles.

essentiel b Assistant Sélectionnez un mode de fonctionnement : Point d'accès : Ajoute la fonction WiFi à votre réseau filaire existant. Répéteur Etend la portée de votre réseau WiFi. Suivant essentiel b Association au routeur distant Veuillez cliquer sur bouton Scan, ou cliquez sur Rescan pour balayer le signal Wi-Fi, ensuite, sélectionnez le point d'accès auquel vous souhaitez vous connecter, puis cliquez sur Suivant pour continuer. SSID distant Canal Autosélection Sécurité Aucune Retour Suivant Démarrer le scan

Un tableau avec la liste des réseaux Wi-Fi s'affiche, avec dans la colonne signal, la puissance de chaque signal associé.

5 Sélectionnez le réseau Wi-Fi à étendre 1. Cliquez sur Détection puis sélectionnez votre réseau Wi-Fi (En général, il s'agit du réseau Wi-Fi de votre box Internet). Choisir SSID Signal Mon réseau Wi-Fi 90% Attention ! Assurez-vous que le signal du réseau choisi est supérieur à 60%. Dans le cas contraire, le réseau répété ne vous permettra pas d'avoir un débit suffisant. 2. Saisissez la clé de sécurité de votre réseau Wi-Fi puis cliquez sur : Suivant

Assurez-vous que le signal que vous souhaitez amplifier a un niveau minimum de 60%. En dessous de cette valeur, la réception du signal est insuffisante pour vous assurer un débit suffisant.

Dans ce cas, rapprochez votre répéteur de la box pour améliorer la qualité du signal reçu et assurez-vous d'être en champ libre (pas d'obstacles ni de paroi) entre le répéteur et la box.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
