Horizon - Répéteur Wi-Fi ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répéteur Wi-Fi / Point d'accès
Marque	ESSENTIELB
Modèle	Horizon
Dimensions (L × l × H)	94 × 52 × 80 mm
Poids	200 g
Alimentation	Prise secteur (100-240 V)
Normes Wi-Fi	IEEE 802.11 b/g/n
Débit maximal	300 Mbps
Bande de fréquence	2,4 GHz
Port Ethernet	RJ-45 10/100 Mbps
Fonction WPS	Oui (bouton physique)
Antennes	2 antennes internes
Modes de fonctionnement	Répéteur et Point d'accès
Indicateurs lumineux	Marche/Arrêt, Wi-Fi, WPS, Ethernet
Sécurité sans fil	WEP, WPA, WPA2, AES
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Configuration système requise	Carte réseau Wi-Fi 802.11b/g/n, Windows XP/Vista/7/8, lecteur CD-ROM
Contenu de la boîte	Amplificateur, câble RJ-45, notice sur CD-ROM
Entretien et nettoyage	Débrancher, nettoyer avec un chiffon doux et sec. Ne pas utiliser d'aérosols.
Sécurité	Ne pas ouvrir, aucun entretien par l'utilisateur. Débrancher en cas d'orage. Éloigner des sources de chaleur et d'humidité.
Réparabilité	Pas de pièces réparables par l'utilisateur. Confier à un réparateur qualifié.
Consommation énergétique	Faible (programmation horaire possible pour économies d'énergie)
Garantie	Valide à partir de la date d'achat sur ticket de caisse. Ne couvre pas les dommages dus à une mauvaise installation ou usure normale.

FOIRE AUX QUESTIONS - Horizon ESSENTIELB

Comment configurer le répéteur Horizon en mode répéteur ?

Branchez l'amplificateur, connectez-vous au réseau 'Répéteur Essentielb' depuis votre ordinateur, ouvrez un navigateur et tapez 192.168.10.1. Connectez-vous avec les identifiants admin/admin, sélectionnez la langue, puis cliquez sur 'Répéteur'. Choisissez le réseau à amplifier, entrez sa clé de sécurité et cliquez sur 'Appliquer'.

Que faire si le voyant Wi-Fi ne s'allume pas ?

Attendez environ une minute après la mise sous tension. Si le voyant reste éteint, débranchez et rebranchez l'amplificateur. Si le problème persiste, effectuez une réinitialisation en maintenant le bouton Reset enfoncé pendant 10 secondes.

Quelle est la différence entre le mode répéteur et le mode point d'accès ?

Le mode répéteur amplifie un signal Wi-Fi existant sans fil. Le mode point d'accès crée un nouveau réseau Wi-Fi à partir d'une connexion filaire (câble RJ-45) sur le port Ethernet de l'amplificateur.

Comment réinitialiser l'amplificateur Horizon ?

Maintenez enfoncé le bouton Reset situé sur le côté de l'appareil pendant environ 10 secondes. Tous les voyants s'éteignent sauf celui de Marche/Arrêt. Attendez que le voyant Wi-Fi se rallume fixe pour terminer la réinitialisation.

Puis-je connecter un appareil mobile au réseau amplifié ?

Oui, après l'installation, accédez à la liste des réseaux Wi-Fi sur votre smartphone ou tablette, sélectionnez le réseau amplifié (nom du réseau d'origine) et entrez la clé de sécurité de ce réseau (pas celle de l'amplificateur).

Comment utiliser la fonction WPS ?

Pour ajouter un nouvel appareil (ordinateur) au réseau amplifié, appuyez sur le bouton WPS à l'avant de l'amplificateur pendant 3 secondes, puis activez WPS sur l'appareil à connecter. La connexion s'établit automatiquement.

Que faire si je ne parviens pas à me connecter au réseau amplifié ?

Vérifiez que la clé de sécurité est correcte. Si le mot de passe du réseau d'origine a été modifié, mettez à jour la configuration de l'amplificateur via son interface (192.168.10.1). Éloignez les sources d'interférences (autres appareils sans fil, murs épais).

Comment changer le réseau à amplifier ?

Effectuez d'abord une réinitialisation (Reset) de l'amplificateur, puis refaites la procédure d'installation complète en mode répéteur pour sélectionner le nouveau réseau.

Qu'est-ce que le WPS et comment fonctionne-t-il ?

Le WPS (Wi-Fi Protected Setup) permet de connecter des appareils à un réseau sans fil sans taper de mot de passe. Il existe deux méthodes : par bouton physique (PBC) ou par code PIN. Sur l'Horizon, utilisez le bouton WPS.

L'amplificateur Horizon est-il compatible avec tous les box Internet ?

Oui, il est compatible avec tout point d'accès Wi-Fi respectant les normes 802.11 b/g/n (2,4 GHz). Il fonctionne avec les box ADSL, fibre, etc. Vérifiez que le réseau source émet sur la bande 2,4 GHz.

MODE D'EMPLOI Horizon ESSENTIELB

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier à la FIABILITÉ, à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que cet amplificateur WiFi vous donnera entière satisfaction.

Sommaire

consignes d'usage 3

Consignes de sécurité 3

Consignes generales 4

Disposition de l'appareil 4

Nettoyage de I'appareil 5

votre produit 6

Contenu de la boite 6

6

Configuration système requise 6

Description de l'appareil 7

DESCRIPTION DES TÉMOINS LUMINEUX 8

ou brancher l'amplificateur 9

Fonctionnement 10

Mode repeteur 10

INSTALLATION 10

CONFIGURATION 12

Mode point d'acces 15

INSTALLATION 15

CONFIGURATION 15

Connector un apparéil mobile au réseau amplifié 16

EXAMPLE SOUS IOS* 17

EXAMPLE SOUS ANDROID* 18

Connector un nouvel apparéil au réseau amplifié (fonction WPS) 20

Reset 21

Changer le réseau à amplifier 22

Configurations avances 22

RETABLIR LE RÉSEAU D'ORIGINE 23

LOGICIEL DE CONFIGURATION 24

PROGRAMMATION HORAIRE 25

questions Frequement posées 26

résolution des problèmes 27

déclaration de conformité 28

consignes d'usage

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER VOITRE EQUIPEMENT ET CONSERVEZ LES POURPOUVOIR VOUSY REPORTER ULTERIEUREMMENT.

Consignes de sécurité

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRR

ATTENTION: POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'OUVREZ PAS LE COUVERCLE.

Aucune piece de cet apparéil ne peut être réparée ou remplaçée par l'utilisateur. Confiez les réparations et l'entretien exclusivement a un personnel qualifié. Tout démontage de l' apparéil entraînera l'annulation de la garantie.

Le symbole de l'éclair dans un triangle équilatéral attire l'attention de l'utilisateur sur la présence, dans les boîtiers des appareils, d'une tension élevée, non isolée, dont l'amplitude pourrait être suffisante pour constituer un risque de décharge électrique sur les personnes.

Le point d'exclamation inscrit dans un triangle équilatéral attire l'attention de l'utilisateur sur la présence de consignes de sécurité importantes de fonctionnement ou de maintenance (entretien courant) dans la notice accompagnant les apparêls.

ATTENTION: NEDEMONTEZ PASETN'ESSAYEZ PAS D'OUVRIR L'APPAREIL CAR L'OUVERTURE POURRAIT VOUS EXPOSER A DES TENSIONS DANGEREUSES ET A D'AUTRES DANGERS. CONSULTEZ VOITE CENTRE DE SERVICES APRES-VENTE POUR TOUTE DEMANDE DE RÉPARATION OU DE REMPLACEMENT DE PIECE.

ATTENTION : AFIN D'ÉVITER TOUT RISQUE D'ÉLECTROCUTION, VÉUILLEZ INSÉRER CORRECTEMENT LA FICHE DANS LA PRISE MURALE.

Avant de brancher l'appareil, assurez-vous que la tension électrique de votre domicile correspond à cette indiquée sur la plaque signalétique de l'appareil.

• Branchez l'appareil sur une prise secteur facilement accessible.
  Veiliez a debrancher l'appareil de la prise de courant en cas d'orage ou de non utilisation prolongée.
• Si vous appeareil fonctionne de maniere inhabituelle, et particulièrement s'il émet dessons ou des odeurs qui vous paraissent anormaux, débranchez-le immédiatement et faites-les examiner par un réparateur qualifié.

Consignes generales

• Cet apparéil est destiné à un usage domestique uniquement et à l'intérieur d'une habitation. N'utilisez l' apparéil que comme indiqué dans cette notice d'utilisation.

• Une maintenance est nécessaire dans les cas suivants :

• lorsque du liquide a ete renversé ou des objets ont ete insere dans l'appareil.

• si les apparèils ont été exposés à la pluie ou à l'humidité.
• si I'appareil ne fonctionne pas normalement.
• si l'appareil est tombé ou a été endommagé de celui façon que ce soit.
  Cet apparéil ne doit pas être utilisé par des enfants sans surveillance.
  N'tutilsez jamais d'objets pointus pour acceder à l'intérieur de I'appareil.

Disposition de l'appareil

• N'exposez pas l'appareil à la lumière directe du soleil et tenez-le éloigné des sources de chaleur comme les radiateurs, les apparêls de chauffage, les jours et autres apparêils produitant de la chaleur.
• Ne placez pas sur l'appareil des sources de flammes hues, telles que des bougies allumées.
• Cet apparéil ne doit pas être exposé à des gouttes ou à des éclaboussures d'eau. Ne placez pas d'objets replis d'eau, tells que des vases, sur l' apparéil.
• N'utilisez jamais cet apparéil pres de l'eau, par exemple pres d'une baignoire, d'un évier, d'un bac à lessive, dans un sous-sol humide, pres d'une piscine ou de toute autre source d'humidité.
• Ne posez,aucun objet sur I'appareil.
  N'tilisez pas cet apparieil dans un lieu excessivement chaud, froid, poussiereux, moi si ou humide.
• Laissez toujours un espace de ventilation d'au moins 10 cm ajuster de l'appareil.
  L'appareil doit etre place dans un endroit et dans une position qui ne nuit pas a saonne ventilation.
  Veillez a ce qu'aucun objet ne tombe et qu'aucun liquide ne coule a l'intérieur des apparciels par les ouvertures.
• Ne placez pas votre équipement à proximate d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs ou des téléphones portables). Cela peut perturber leur fonctionnement et provoquer une détérioration du signal.
• Cet équipement génére, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilise conformément aux instructions du fabricant, il risque de provoquer des interférences qui affecteront la réception radiophonique et télévisuelle. Il n'y a toutefois aucune garantie qu'il ne se produit pas d'interférences dans une installation particulière.

• Voiture appliceil transmet et reçoit des fréquences radioélectriques autour de 2,4 Ghz. Dans les environnements où il est considéré que le risque d'interfERENCE avec d'autres dispositifs ou services, comme dans les aeroports, les hopitaux et les atmosphèresChargees d'oxygène et de gaz inflammables, est nuisible ou perçu comme nuisible, l'utilisation d'un dispositif sans fil peut être restreinte ou interdite. Demandez l'autorisation avant d'utiliser ou d'allumer le dispositif sans fil.
  Si you possedez un stimulateur cardiaque ou autre prothese, demandez conseil a vous medecin.

• Pays de l'UE où l'utilisation est autorisée : la version ETSI de cet apparéil est conçue pour une'utilisation domestique et au bureau dans les pays suivants : Autrique, Belgique, Bulgarie, Chypre, Danemark, Espagne, Estonia, Finlande, France, Allemagne, Grèce, Hongrie, Irlande, Italie, Lettonie, Lituanie, Luxembourg, Malte, Pays-Bas, Pologne, Portugal, République tchéque, Roumanie, Royaume-Uni, Slovénie et Slovaquie et Suède.

• L'utilisation de la version ETSI de cet apparéil est également autorisée dans les États membre de l'EFTA: Islande, Liechtenstein, Norvège et Suisse.
• Pays de l'UE où l'utilisation n'est pas autorisée : aucun.

Nettoyage de l'appareil

• Débranche les transmetteurs de la prise de courant avant tout nettoyage.
• Nettoyez-les uniquement à l'aide d'un chiffon doux et sec.
• Evitez l'usage d'aerosols autour des amplificateurs Wifi.

votre produit

Contenu de la boîte

Avant de commencer à utiliser cet amplificateur de signal Wifi, vérifie qu'il ne manque aucune des pieces listées ci-dessous :

• 1 notice d'utilisation, numérique sur un CD-ROM
• 1 amplificateur de signal Wifi
• 1 cable RJ-45

Caracteristiques techniques

• Compatible norme IEEE 802.11b/g/n
  Puisance de transmission: jusqu'a 300 Mbps
• Port ethernet 10/100 Mbps
• Fonction WPS : simplification de la phase de configuration de la sécurité des reseaux sans fil
• Deux antennes internes
• Indicateurs de signal LED
• Température: 0 40^ C
  Taux d'humidité : 10%~90% (hors condensation)
  Dimension: 94× 52× 80mm
• Poids : 200 grammes

Configuration système requise

• Carte réseau sans fil compatible avec les normes de réseaux sans fil 802.11b/g/n
• Systemes d'exploitation Windows XP, Vista, Windows 7 ou Windows* 8
• Lecteur CD-ROM

• 100 Mo minimum d'espace disque disponible

• Ce produit Essentiel b est compatible avec les marques citées (marques appartenant à des tiers et n'ayant aucun lien avec Sourcing & Création).

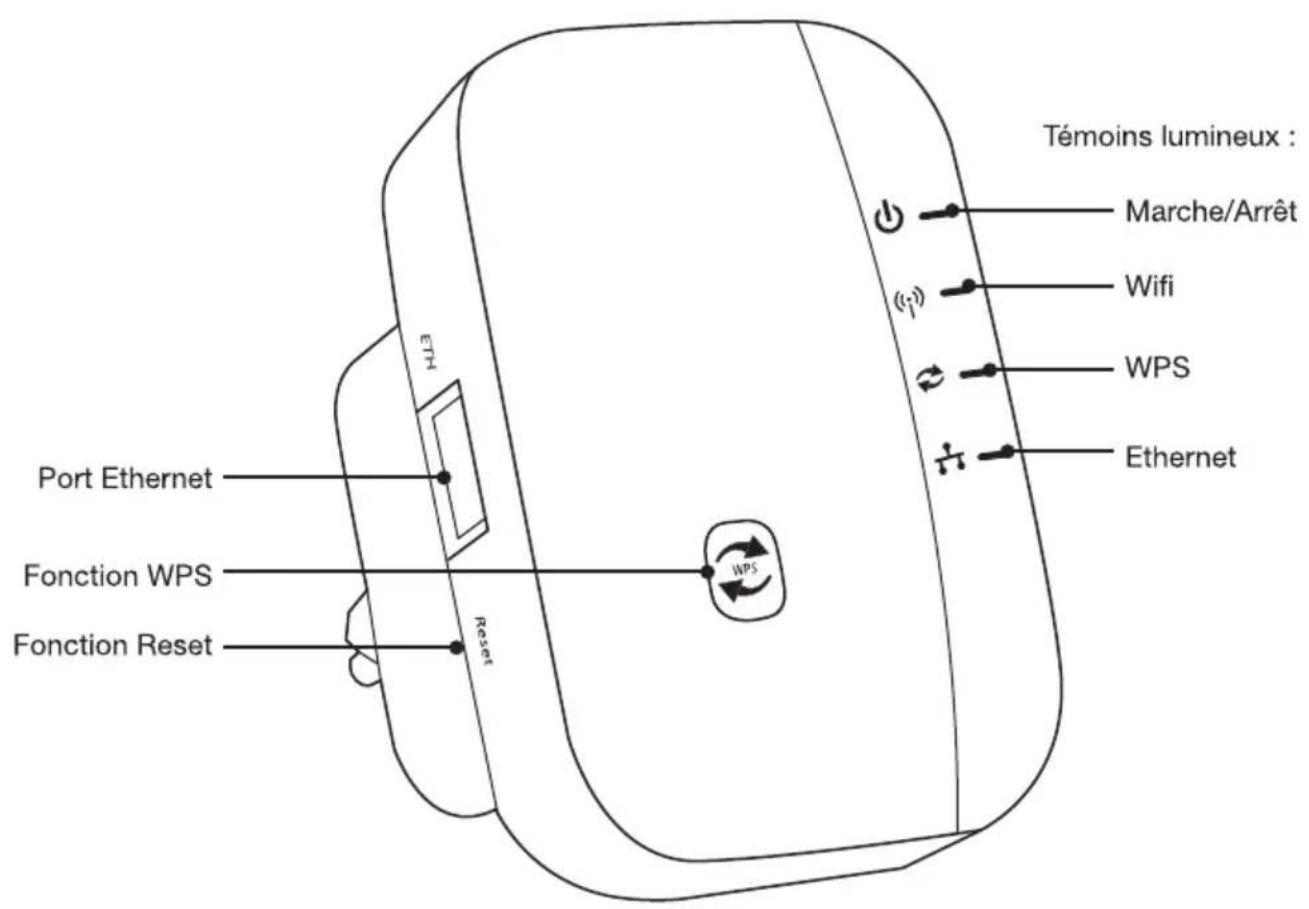

Description de l'appareil

DESCRIPTION DES TÉMOINS LUMINEUX

Marche/Arret:

Vert	Allumé en continu	L'amplificateur Wifi est sous tension.
	Éteint	L'amplificateur Wifi est hors tension.

Wifi:

Vert	Allumé en continu	L'appareil peut amplifier un réseau existant.
	Clignote	Transfert de données sans fil.
	Éteint	La fonction sans fil est désactivée ou non disponible.

WPS：

Vert

Clignote lentement

L'appareil effectue une procédure d'appairage via la fonction WPS.

Ethernet :

Vert	Allumé en continu	Un cable RJ45 relié l'amplificateur à votre ordinateur.
	Clignote	Transfert de données via le cable RJ45.
	Éteint	Aucun cable n'est connecté au port RJ45 de l'amplificateur.

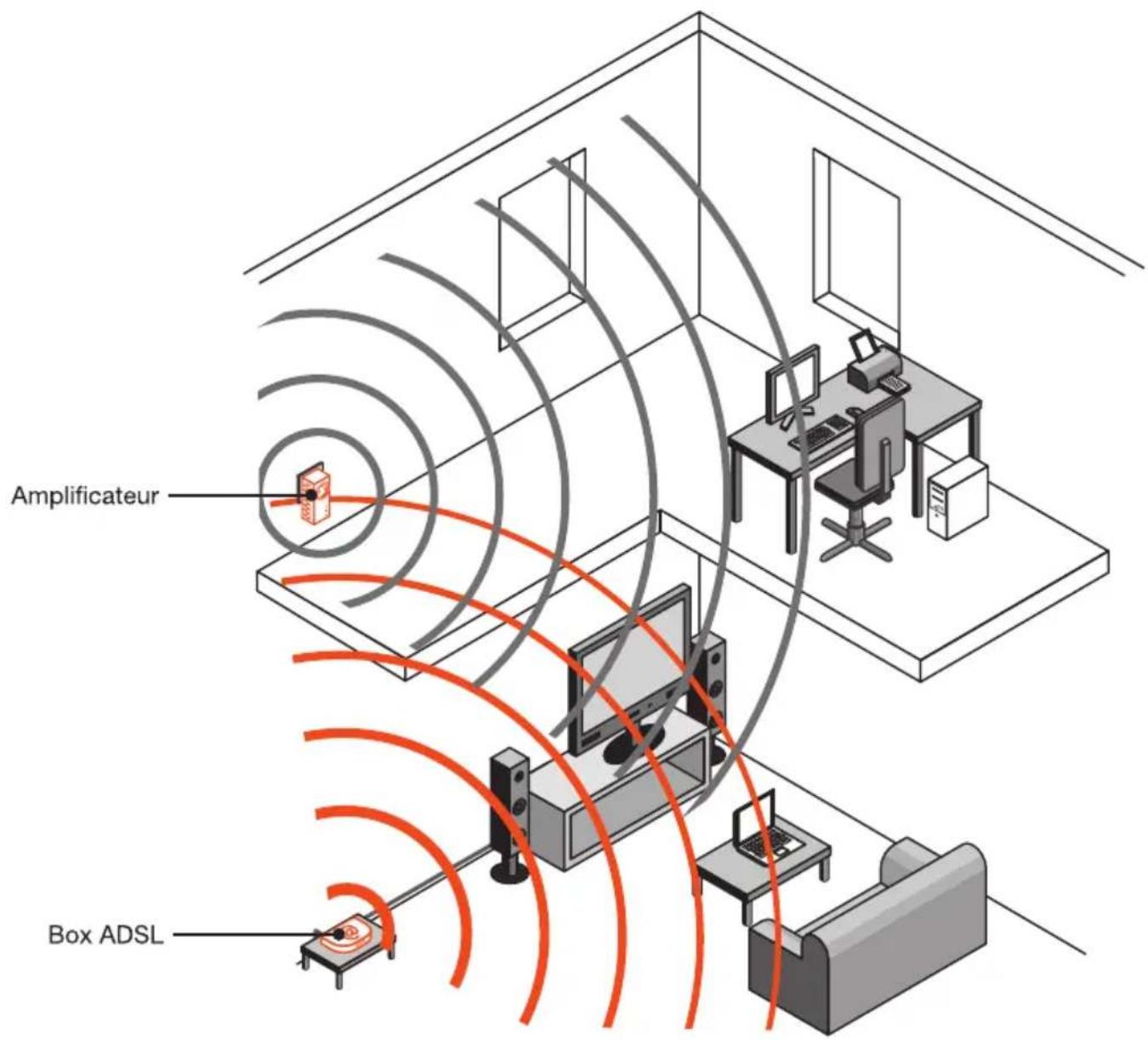

ou brancher l'amplificateur

Afin de pouvoir replir son role, l'amplificateur Wifi doit etre place dans la zone d'émission de votre box ADSL, comme indiquedans le schema ci-dessous :

Fonctionnement

L'amplificateur Wifi possede deux modes de fonctionnement :

• Le mode Répéteur vous permet d'amplifier un signal Wifi existant.
• Le mode Point d'accès vous permet de diffuser un signal Wifi existant à partir d'un point de connexion accessible par un cable RJ45.

Reportez-vous à la bonne rubrique pour installer et configurer l'amplificateur selon le mode choisi.

Mode repéteur

INSTALLATION

Avant de commencer la procEDURE d'installation, notez le code confidentiel (PIN)itué sur l'une des faces de l'amplificateur Wifi.

1. Brancher l'amplificateur Wifi à une prise électrique.
2. Le voyant Marche/Arret's allume en vert et reste fixe.
3. Avant de poursuivre le processus d'installation, attendez que levoyant Wifi s'allume en vert et reste fixe ; cela prend environ une minute. Si toutefois le voyant Wifi ne s'allume pas, débranchez et rebranchez l'amplificateur ; vous pouvez également vous reporter à l'étape Reset.
4. Allumez your ordinateur et cliquez sur l'icone de connexion de la barre d'outils, en bas a droite de suaure bureau :

Sous Windows* XP, l'icone de connexion ressemble à deux écrans accollés.

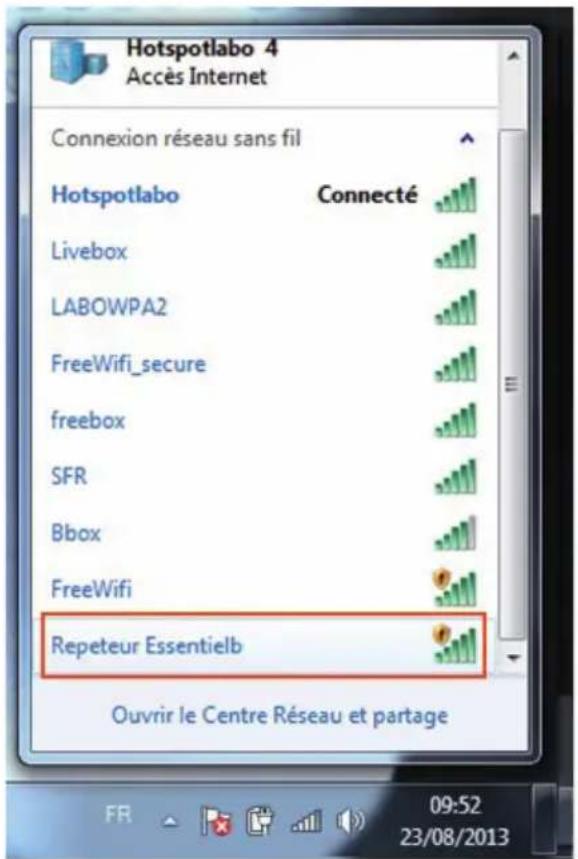

1. Cliquez sur le nom du réseau Régéur Essentielb, puis cliquez sur Connecter :

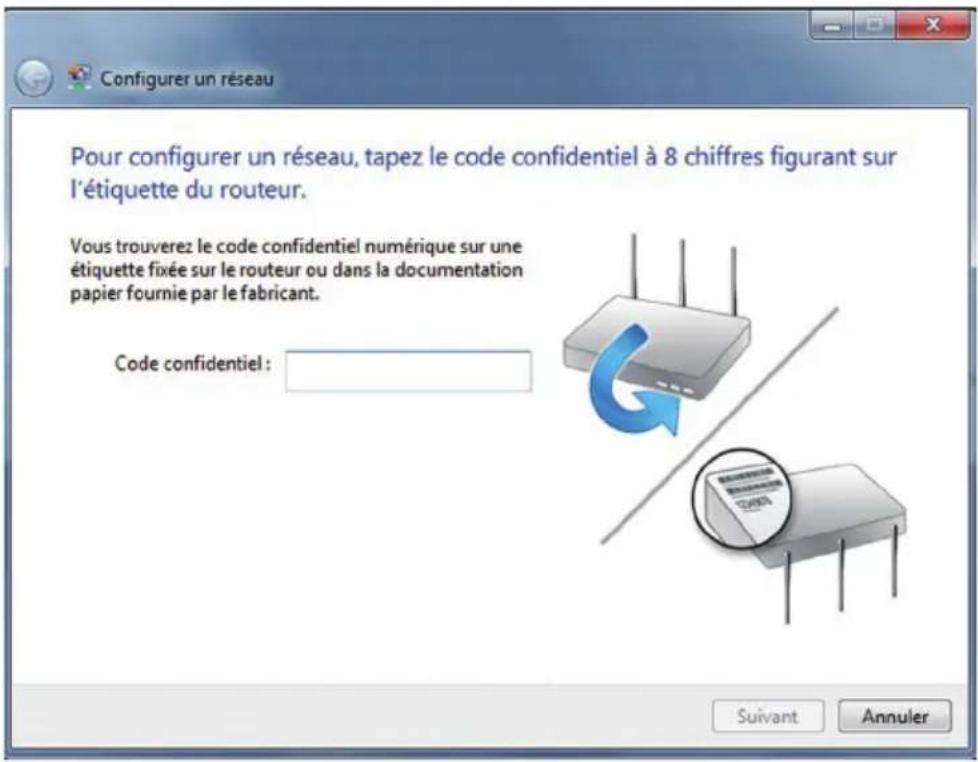

1. La fenêtre ci-dessous s'affiche ; cliquez sur OK :

Sous Windows* XP, cette fenêtre ne s'affiche pas. L'ordinateur vous connecte directement au réseau, sans mot de passer. Une fois cette étape achevée, rendez-vous à l'étape 9.

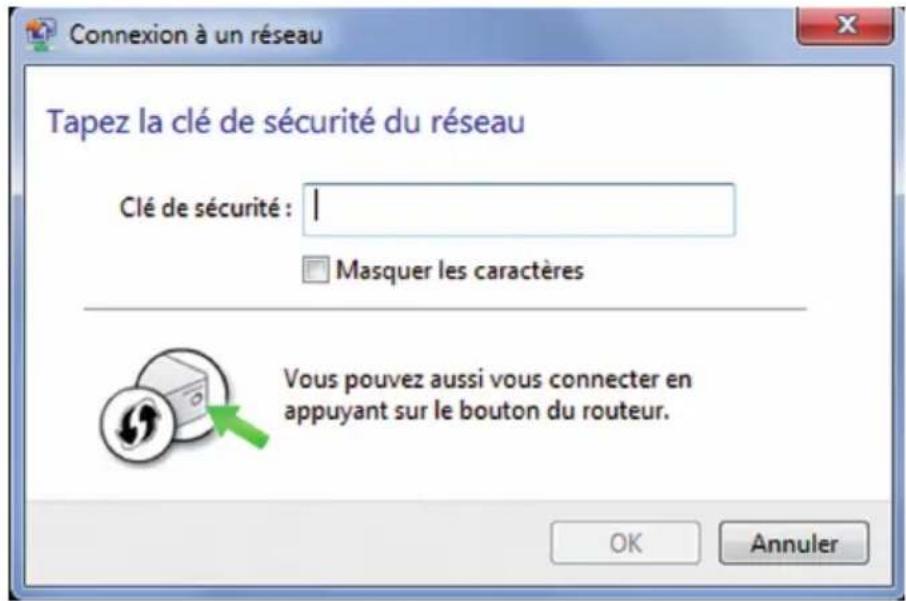

1. Entrez le code confidentiel demandé (celui-ci est inscrit sur l'une des faces de l'amplificateur):

1. Vous étés maintainant connecté au réseau de l'amplificateur Wifi.

Attention, you n'avez pas encore fini la procedure d'installation de l'amplificateur Wifi. Vous doivent associier celui-ci à un réseau Wifi existant.

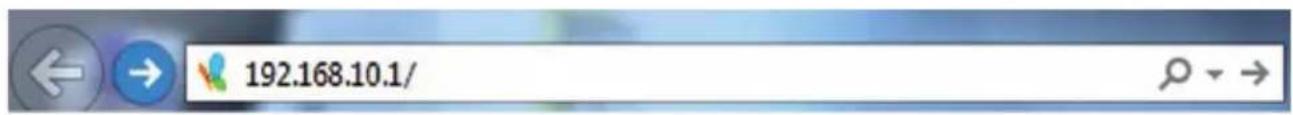

1. Ouvrez votre navigateur internet. Dans la barre d'adresse, tapez l'adresse suivante : 192.168.10.1 et appuyez sur la touche Entre pour valider :

CONFIGURATION

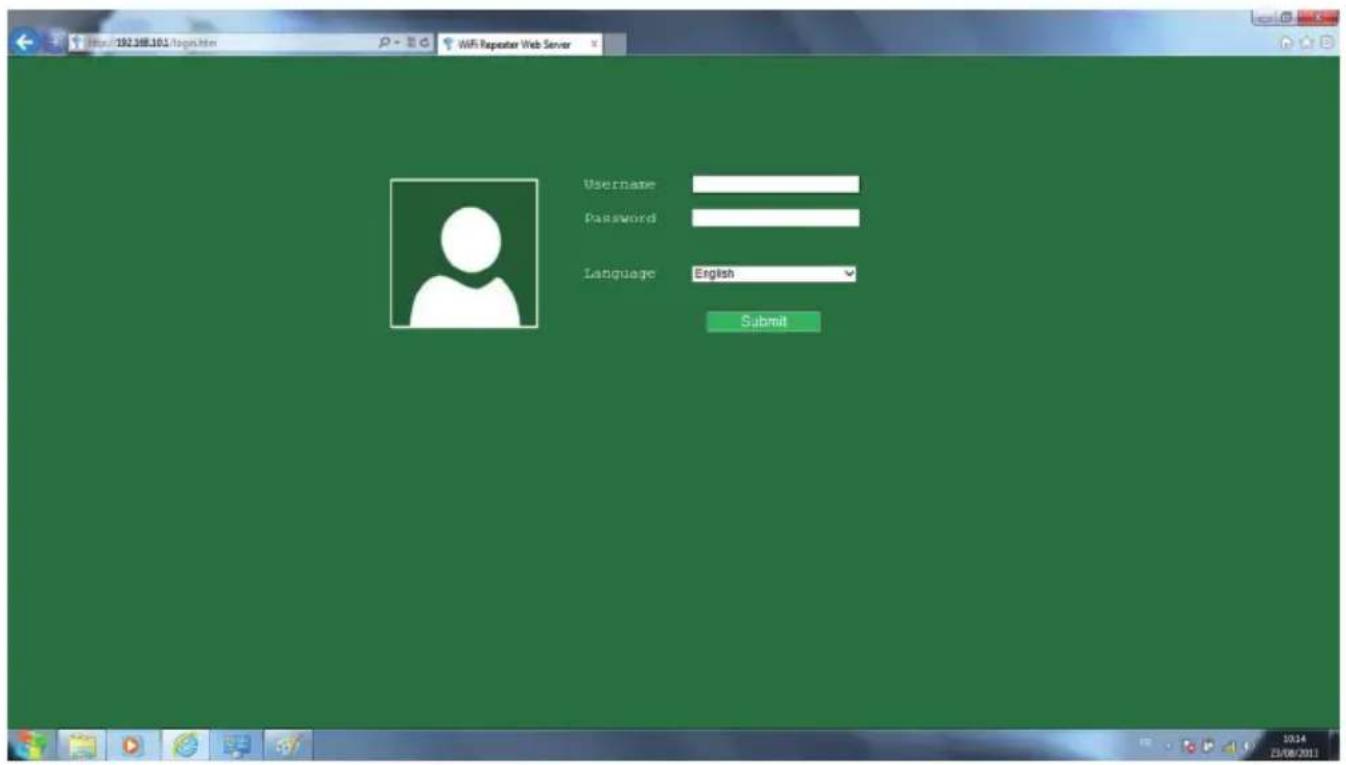

1. Vous arriverez sur la page principale de configuration de l'amplificateur :

2. Dans l'onglet Language, Sélectionnéz Français, puis cliquez sur Submit.

3. Entrez le nom d'utilisateur admin et le mot de passer admin, puis cliquez sur Soumettre.

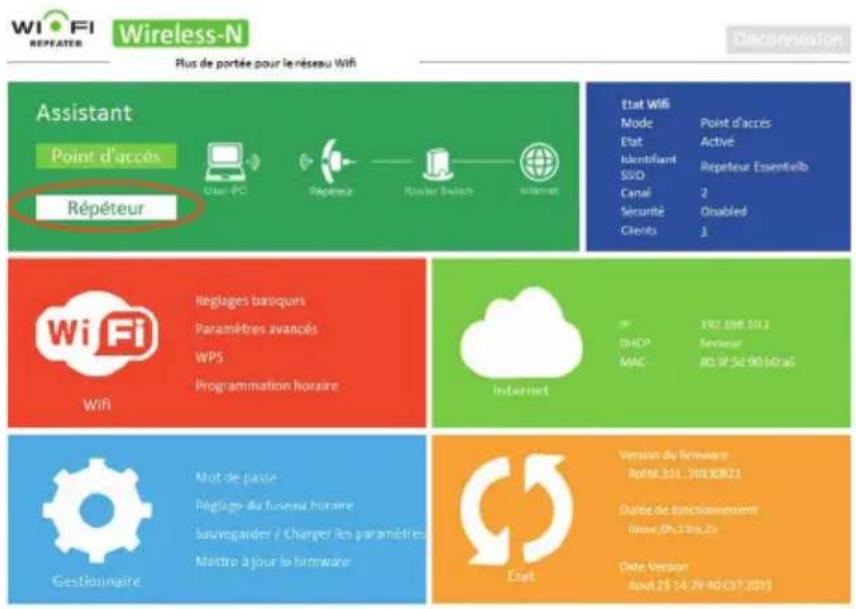

1. Vous voici sur la page principale de configuration. Cliquez sur Répéteur :

1. Une nouvelle page s'affiche, ou figure la liste des reseaux disponibles. Choisissez le réseau à amplifier. Si vous souhaitez mettre à jour la liste des reseaux amplifiables, cliquez sur Rafraîchir :

ModerepeteurWif

Connector

identifant SSID du repertoire

Cle de sccurite

Web61

Livebox

Applicant

Rambrecht

1. Une fois le réseau selectionné, entrez la clé de sécurité du réseau (et non celle de l'amplificateur) puis cliquez sur Appliquer. L'amplificateur se connecte au réseau choisi.
2. La page ci-dessous s'affiche. Cliquez sur Fermer pour terminer l'installation :

Wireless-N

Plus de portée pour le réseau WiFi

December 1

ModerepertoireWiFi

Modulation des parametres reussel

1. Branchez l'amplificateur Wifi à une prise électrique. Via le cable RJ45, reliez l'appareil à un accès réseau.
2. Attendez que les voyageants Marche/Arret, Wifi et Ethernet s'allument en vert et restent fixes.
3. Repetez ensuite les étapes 4 à 9 du volet Installation de la partie consacree au Mode repeteur.

CONFIGURATION

1. Repetez l'etape 1 du volet Configuration de la partie consacree au Mode repeteur.

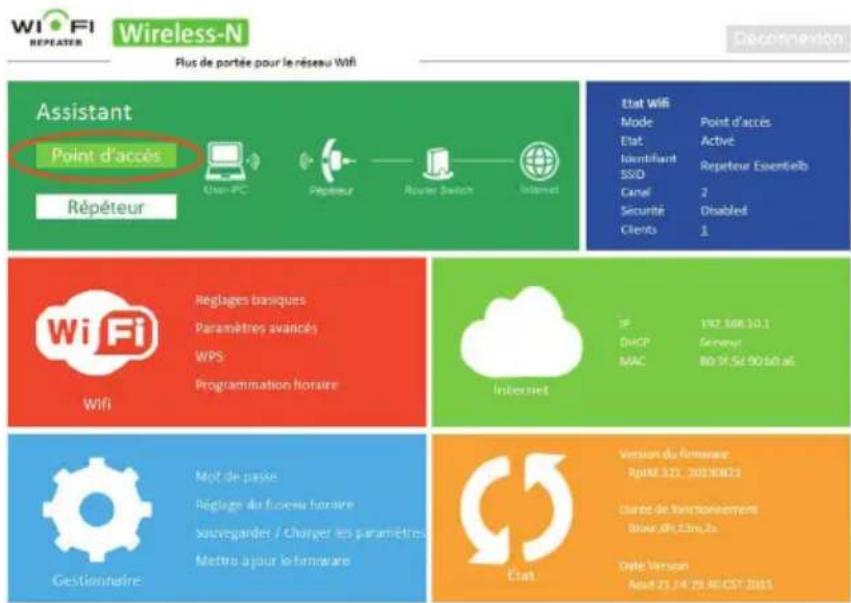

2. Vous voici sur la page principale de configuration. Cliquez sur Point d'accès :

1. Une nouvelle page s'affiche. Dans la case Identifient SSID, entrez le nom du réseau que vous souhaitez amplifier. Entrez ensuite la clé de sécurité de ce réseau (et non celle de l'amplificateur):

Mode Point d'acces Wifi

Identifant SSID

Canal

Type de sécurité

Clé de sécurité

Applique

Annuler

L'identifant SSID ainsi que la clé de sécurité sont des informations qui se trouvent en général sur la box ADSL d'origine du réseau.

Dans le cas contraire, veuillez vous rapprocher de votre FAI pour obtenir ces informations.

1. Cliquez sur Appliquer pour terminer l'installation.

Connector un apparéil mobile au réseau amplifié

Voupe profiter des performances de l'amplificateur pour connecter un apparil mobile (tablette ou smartphone). Voue nez auparavant efectue les etapes d'installation de l'amplificateur Wifi (cf. le volet Installation de la partie consacree au Mode repeteur ou au Mode point d'acces).

Pour vous connecter au réseau amplifié :

1. Accedez à la liste des réseaux disponibles sur votre apparéil mobile.
2. Sélectionnez le réseau amplifié et démarrez la connexion.
3. Entre la clé de sécurité du réseau amplifié (et non celle de l'amplificateur) et terminez la procédure de connexion.

EXAMPLE SOUS iOS*

1. Appuyez sur l'icone Reglages :

1. Appuyez sur l'onglet Wifi pour afficher la liste des reseaux sans fils disponibles :

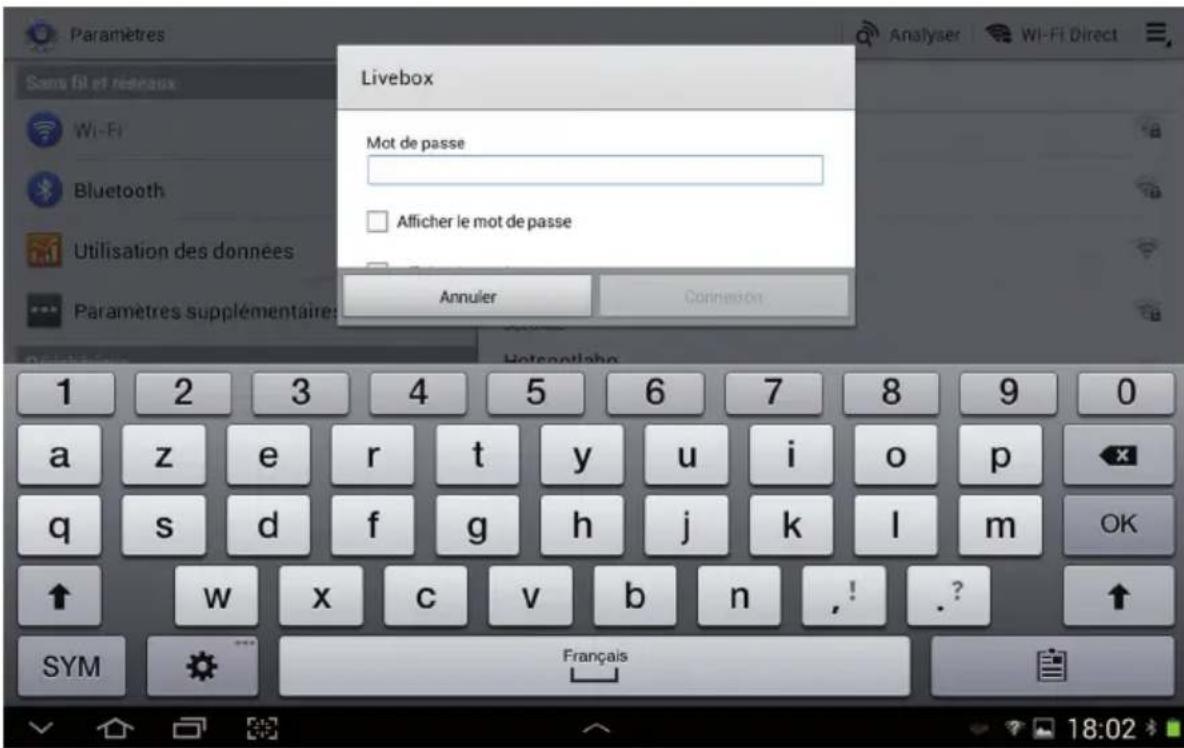

1. Entrez la clé de sécurité du réseau (et non celle de l'amplificateur):

EXAMPLE SOUS ANDROID*

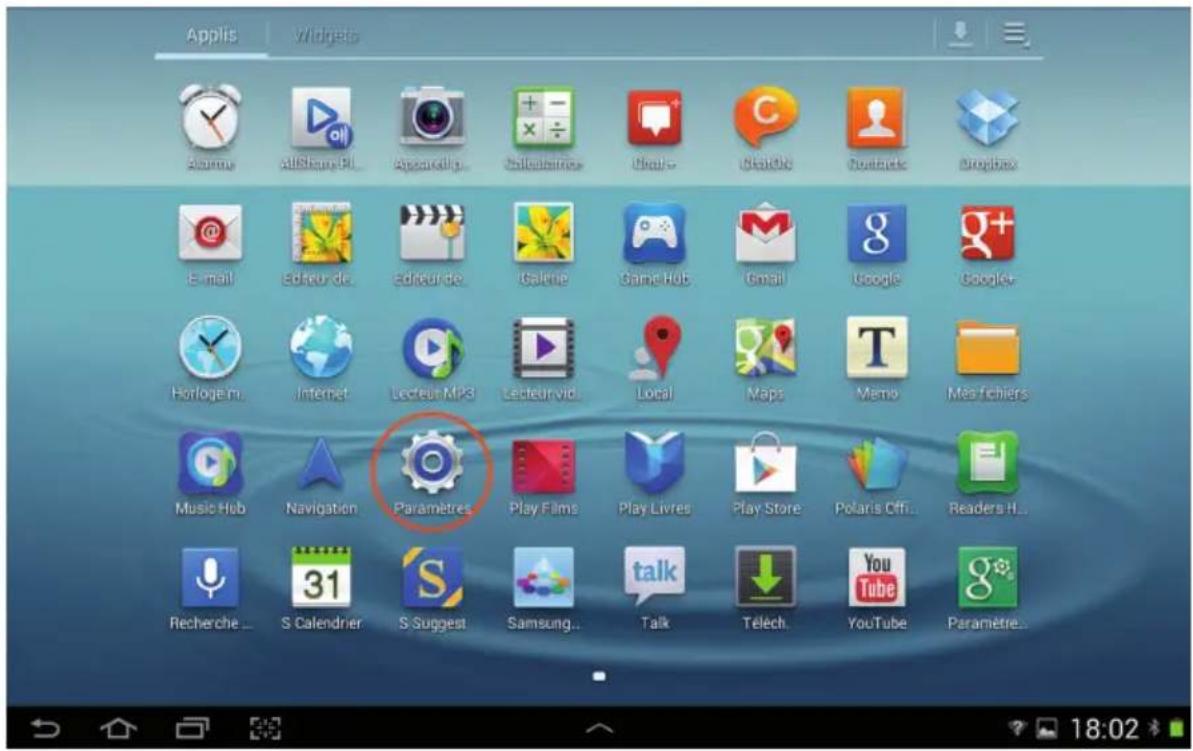

1. Appuyez sur l'icone des applications :

2. Appuyez sur l'icone Paramétres :

3. Appuyez sur l'onglet Wifi pour afficher la liste des reseaux sans fils disponibles :

1. Entrez la clé de sécurité du réseau (et non celle de l'amplificateur) :

Connector un nouvel apparéil au réseau amplifié (fonction WPS)

La fonction WPS s'utilise pour ajouter un nouvel apparéil (hors apparéils mobiles) au réseau amplifié. Pour pouvoir profiter de cette fonction, vous doivent leverlever avec effectué les étapes d'installation de l'amplificateur Wifi (cf. le volet Installation de la partie consacrée au Mode repêteur ou au Mode point d'accès).

Pour connecter un nouvel ordinateur au réseau amplifié :

1. Allumez Your ordinateur et cliquez sur l'icone de connexion de la barre d'outils, en bas à droite de voiture bureau :

Sous Windows* XP, l'icone de connexion ressemble à deux écrans accollés.

1. La liste des réseaux disponibles s'affiche. Double cliquez sur le réseau que vous avez amplifié lors de l'installation.

2. La fenetre suivante apparait:

1. Deux solutions s'offrent à vous :

2. Entrez la clé de sécurité du réseau amplifié (et non celle de l'amplificateur).
   Ou bien appuyez pendant 3 secondes sur le bouton WPS, situé sur la face avant de l'amplificateur.

3. L'amplificateur se connecte au réseau automatique.

Reset

Cette procédure efface l'ensemble des informations sauvégardées lors des étapes d'installation de l'amplificateur Wifi.

1. Pour démarrer la procédure, appuyez pendant 10 secondes sur le bouton Reset, situé sur le côté de l'amplificateur.
2. Les temoins lumineux s'eteignent, à l'excection duvoyant Marche/Arrêt.
3. L'amplificateur restaure les parametes par défaut. Cette operation peut prendre plusieurs minutes.
4. Le processus de restauration est terminé lorsque levoyant Wifi est de nouveau fixe. Si levoyant ne s'allume pas au bout de quelques minutes, débranchez puis rebranchez l'amplificateur.

Changer le réseau à amplifier

Si you souhaitez changer le réseau à amplifier, nous vous conseillons de :

1. Effectuer la procEDURE de restauration (cf. la partie consacree a la fonction Reset).
2. Recommencer les étapes d'installation (cf. le volet Installation de la partie consacrée au Mode repéteur ou au Mode point d'accès).

Configurations avances

Les étapes de configurations avances ne s'adressent qu'a des personnes ayant des connaissances dans le paramètre des appareils reseaux, tel un amplificateur Wifi. Nous vous conseillons vivement de laisser le paramètre par défaut.

Pour configurer l'amplificateur Wifi une fois l'installation terminée :

1. Allumez your ordinateur et cliquez sur l'icone de connexion de la barre d'outils, en bas à droite de voiture bureau :

Sous Windows* XP, l'icone de connexion ressemble à deux écrans accollés.

1. Faites un cli c droit sur le reseau que you've amplifie, puis cliquez sur Etat.
2. Dans la fenêtre qui s'affiche, cliquez sur Propriétés :

1. Dans la nouvelle fenêtre, cliquez sur la ligne Protocle internet version 4 (TCP/IPv4).

2. Cliquez sur le bouton Utiliser I'adresse IP suivante et sur le bouton Utiliser I'adresse du serveur DNS suivante (si besoin). Completer ensuite les informations manquantes en suivant l'exemple ci-dessous:

1. Cliquez sur OK pour valider, puis ouvrez votre navigateur internet. Dans la barre d'adresse, tapez l'adresse suivante : 192.168.10.1 et appuyez sur la touche Entrée pour valider :

1. Configurez l'amplificateur Wifi selon vos souhaits. Vous pouvez vous reporter au volet consacre au Logiciel de configuration pour connaître les différentes possibilités que celui-ci vous offre.

RETABLIR LE RÉSEAU D'ORIGINE

Après avoir effectué les modifications, vous pouvez toujours rétabrir le réseau d'origine. Il vous suffit de suivre ces différentes étapes :

1. Repétez les étapes 1 à 4 de la partie Configuration avances.
2. Dans la fenêtre Propriétés de : Protocole Internet version 4 (TCP/IPv4), cliquez cette fois sur le bouton Obtenir une adresse IP automatiquement et sur le bouton Obtenir une adresse de serveur DNS automatiquement (si besoin).
3. Cliquez sur OK pour valider et rétablir la connexion.

LOGICIEL DE CONFIGURATION

Le logiciel de configuration se compose de 4 parties :

WIFI

En cliquant sur Wifi, vous aurez la possibilité de modifier les paramètres basiques et avances du Wifi. Vous pourrez égalementGERer les caractéristiques de la fonction WPS ainsi que la programmation du fonctionnement de l'amplificateur (par jour et par heures ; cf. Programmation hora).

GESTIONNAIRE

L'onglet Gestionnaire vous permet de regler les parametres intrinsiques de votre amplificateur. Vous pourrez ainsi modifier le mot de passer de votre réseau, changer l'heure, la date ou le fuseau hora correspondant à votre lieu d'habitation etmettre à jour le logiciel de configuration.

INTERNET

Cette partie concerne l'interfac reseau. Voues pourrez notament regler I'adresse IP et le DHCP

ETAT

L'onglet Etat vous donne une vue d'ensemble des paramètres de l'amplificateur. Vous pouvez ainsi voir l'intégrality des paramètres par défaut et/ou les paramètres que vous avez modifiés.

PROGRAMMATION HORAIRE

La programmation hora vous permet de délimiter le fonctionnement de l'amplificateur Wifi dans le temps afin de faire des économies d'énergie et de contrôler l'accès au Wifi.

Exemple : Vous pouvez paramétrel l'amplificateur Wifi de manière à ce qu'il s'éteigne à 23 heures et se rallume à 11 heures.

Pour configurer cette fonction, vous devez au préalable acceder à l'interface de configuration de l'amplificateur. Reportez-vous au volet consacre au Logiciel de configuration ou bien profitez de la première installation pour effectuer vos réglages.

Une fois sur l'écran principal de l'interface :

1. Cliquez sur Wifi, puis sur Programmation hora.
2. Activez ou désactivez cette fonction et choisissez les plages horaires de fonctionnement que vous souhaitez.

questions Fréquement posées

Qu'est ce que la norme IEEE 802.11 g?

Il s'agit de l'une des normes 802. 11 appliquées aux réseaux sans fil. La norme 802. 11 g permet un taux de transfert des données jusqu'à 54 Mbit/s sur la bande de fréquence des 2,4 GHz. La norme 802. 11 g est la technologie de réseau sans fil grand public pour la maison, bureau et réseaux publics.

Qu'est ce que la Norme IEEE 802.11 b?

Il s'agit de l'une des normes 802. 11 appliquées aux reseaux sans fil. La norme IEEE 802. 11 b permet à des périhériques reseau de différentes marques de communiquer entre eux.

Qu'est ce que le WEP?

Le WEP (Wired Equivalent Privacy) est un système de protection des données basé sur un algorithme de clé partagée de 40 bits, 64 bits ou 128 bits.

Qu'est ce que le WPA (Wi-Fi Protected Access)?

Il s'agit d'un système de protection permettant de sécuriser les réseaux sans fil. Il utilise le protocole de chiffrement TKIP (protocole Temporal Key Integrity).

Qu'est ce que le AES?

Le standard de chiffrement AES (Advanced Encryption Standard) permet d'assurer le plus haut degré de sécurité des informations.

Est-ce que les informations peuvent etre interceptees lors de la transmission ?

Un réseau sans fil offre une double protection en matière de sécurité. Au niveau matériel, il dispose de la fonction de cryptage via la technologie DSSS (Direct Sequence Spread Spectrum). Au niveau logiciel, il dispose d'une fonction de cryptage (WEP) pour améliorer la sécurité et le contrôle des accès.

Qu'est ce que le WPS?

La fonction WPS (Wi-Fi Protected Setup) permet d'établier automatiquement des connexions cryptées ou non entre les ordinateurs équipés en Wifi et un point d'accès. L'utilisateur appuie sur le bouton WPS du périphérique ou clique sur le bouton WPS du logiciel pour activer la fonction. La connexion est ensuite automatique. Il existe deux types de WPS : PBC (Configuration Push-Button) et le code PIN.

Qu'est ce que le SSID (Service Set IDentification)?

Il s'agit de la clé alphanumericque de trente-deux caractères au maximum identifiant un réseau local sans fil. Tous les périhériques sans fil doivent être configurés avec le même SSID pour communiquer entre euxs dans un même réseau.

Qu'est ce que le WLAN (Wireless Local Area Network)?

Il s'agit d'un réseau local permettant à des ordinateurs et des périhériques associés de communiquer entre euxsains fil.

résolution des problèmes

Avant de contacter votre service après-vente, effectuez les vérifications élémentaires suivantes. Si vous ne pouvez pas résoudre le problème en suivant les instructions ci-dessous, contactez le centre de services de votre magasin.

Symptômes	Solutions
Absence d'alimentation	La prise de l'appareil n'est pas branchée.	Branchez la fiche de l'appareil sur une prise secteur.
	La prise secteur n'est pas alimentée en électricité.	Branchez un autre appareil sur la même prise secteur pour effectuer un test croisé.
Aucun réseau sans fil n'est détecté	Le point d'accès sans fil est trop éloigné de votre répéteur.	Rapproche-vous du point d'accès de votre réseau sans fil.
	Les ondes radio sont perturbées par les obstacles qu'elles rencontrent.	Évitez tout obstacle important comme par exemple des murs en béton armé.
	Certains équipements parasitant le signal radio.	Éloignez tout matériel susceptible d'émettre ou de receivevoir un signal radio (Clavier ou souris sans fil, casque sans fil, apparéil de transmission d'images, télécommande...).
Aucune connexion possible avec certains réseaux sans fil	Les identifiants de connexion sont incorrects.	Entrez le mot de passer correct et la clé de sécurité pour vous connecter à un réseau sans fil crypté.
	Le mot de passer a été modifié sur le point d'accès sans fil, depuis le dernier paramètre du répéteur.	Modifiez également le mot de passer dans les menus de paramètre du répéteur Wifi.
Absence de connexion à la suite d'un mauvais paramètre	Réinitialiez le répéteur à ses paramètres d'usine.	Maintenez appuyée pendant 10 secondes la touche WPS.

déclaration de conformité

Sourcing & Creation

21 Avenue de l'Harmonie

59650 - Villeneuve d'Ascq Cedex

Nous déclarons que le produit désigné ci-dessous:

• Nom : Amplificateur Wifi Horizon
• Marque : essentiel B
  Code article:1005025
  Code EAN:3497670048970

est conforme aux dispositions des directives CE suivantes :

• Directive 2006/95/CE relative à la sécurité électrique.
• Directive 2004/108/CE relative à la compatibilité electromagnétique.
• Directive 1999/5/CE relative aux équipements hertziens et aux équipements terminaux de télécommunications.
• Directive 2011/65/CE relative à la limitation de l'utilisation de certaines substances dans les équipements ELECTriques et électroniques.

et que les normes et/ou specifications techniques mentionnées ont ete appliquees sur un modele type :

EN60950-1:2006+A11:2009+A1:2010+A12:2011
EN301489-1v1.9.2&EN301489-3v2.1.1
EN300328v1.7.1
EN62311:2008

Multimedia Technical Development Manager
François GUISLAIN

Fretin,

Le 31 Juillet 2013

Toutes les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se reserve tous les droits relatifs à ses marques, créations et informations. Tout copie ou reproduction, parquelque moyen que ce soit, sera jugee et consideree comme une contrefacon.

Protection de l'environnement

Ce logo appose sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques etlectroniques (DEEE). La présence de substances dangereuses dans les équipements électriques et electroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit. Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et Electronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

Testedans noslaboratoires

Garantie valide a partir de la date d'achat (ticket de caisse faisant FOI). Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

essential

Service Clientele

CRT Lesquin

Rue de la haie Plouvier

F-59273-FRETIN

Art. 1005025

Réf. Ampli Wi_Fi Horizon

FABRIQUE EN R.P.C.

SOURCING & CREATION

21 Avenue de l'Harmonie

59650 Villeneuve d'Ascq Cedex
