BEDIENUNGSANLEITUNG IDK464ONY Pelgrim

Das Geräteypenschild befindet sich an der Unterseite des Gerätes.

IDK464

Kleben Sie hier das Geräteypenschild ein.

Halten Sie die vollständige Typennummer bereit.

wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.

Adressen und Telefonnummern der Kundendienstorganisation fnden Sie auf der Garantiekarte.

Handleiding

inductiekookplaat

Manual

induction hob

Anleitung DE 3 - DE 23

Gebruikte pictogrammen - Pictograms used - Pictogrammes utilisés - Benutzte Piktomagramme

Belangnijk om te weten - Important information - Important à savoir - Wissenswertes

Tip - Conseil - Tipp

Beschrijving

Inductiekookplaat 4

Bedieningspaneel 4

Gebruik

Pannen 5

Kookduurbegrenzing 7

Bediening

Inschakelen en vermogen instellen 8

Uitschakelen 8

Kinderslot 9

Restwarmte-indicatie 9

Boost en Power Boost 9

Kooktimer/wekker 10

Koken

Kookstanden 12

Onderhoud

Reinigen 13

Storingen

Algemeen 14

Storingstabel 14

Installatie

Technische gegevens 22

Mileu aspecten

Induktionskochplatte 4

Bedientafel 4

Verwendung

Kochgeschirr 5

Kochzeitbegrenzung 7

Bedienung

Einschalten und Einstellen der Stufe 8

Ausschalten 8

Kindersicherung 9

Anzeige der Restwärme 9

Boost und Power Boost 9

Kochtimer/Wecker 10

Kochen

Kochstufen 12

Wartung

Reinigung 13

Störungen

Allgemein 14

Störungstabelle 14

Installation

Worauf Sie achtenden 16

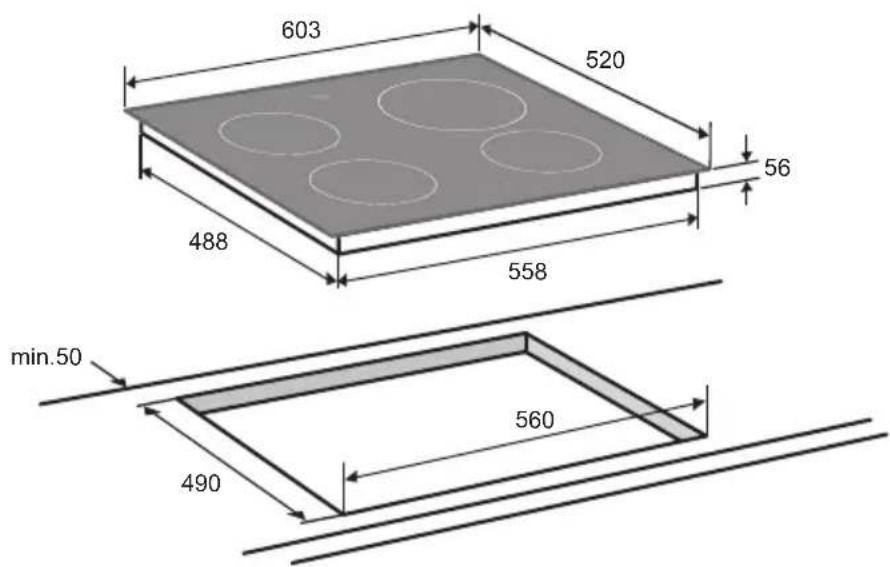

EinbaumaBe 17

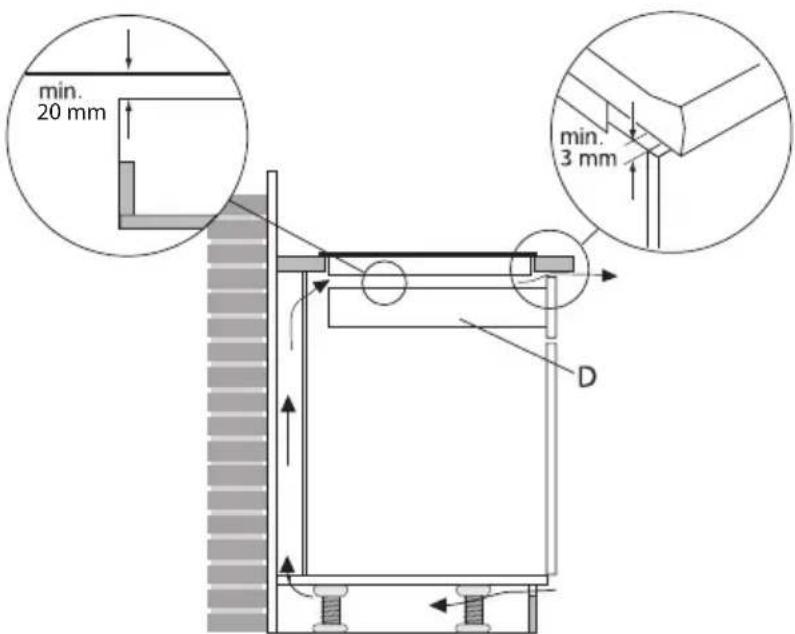

Belüftung 18

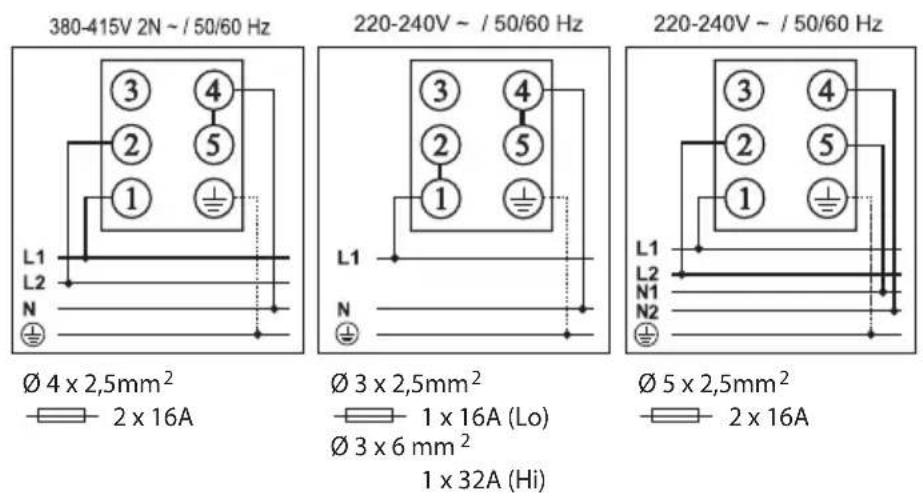

Elektroverschluss 19

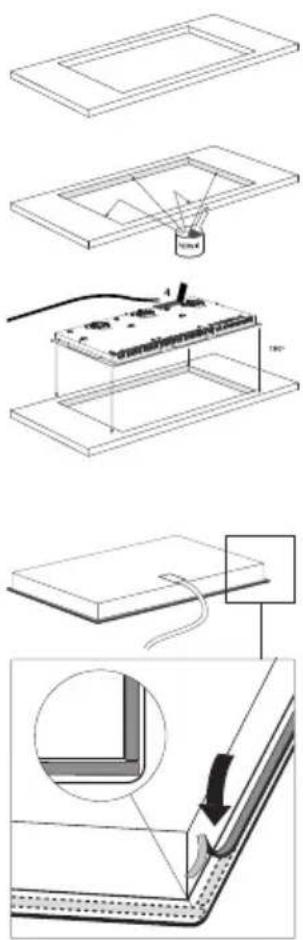

Einbau 21

Technische Daten 22

Umweltaspekte

Entsorgung des Geräts und der Verpackung 23

Induktionskochplatte

1. Kochfeld links hinten (1,4 Kw 0 16 cm)
2. Kochfeld rechts hinten (2,3 Kw 200mm)
3. Kochfeld links vorne (1,4 Kw Nennwert, 2 kw Boost. 160mm)
4. Kochfeld rechts vorne (1,4 Kw 0160mm)
5. Bedientafel

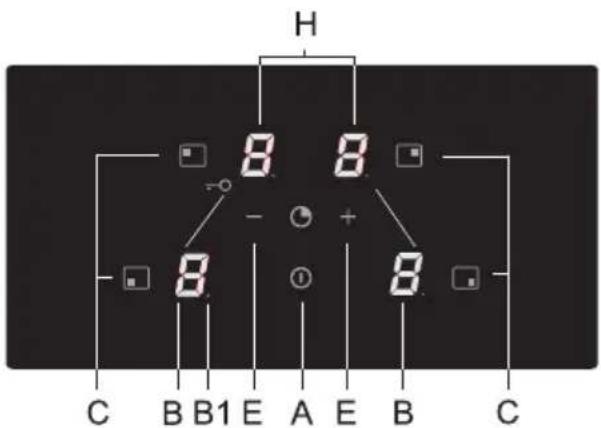

Bedientafel

A. Ein-/Ausschalter
B. Leistungs-/Restwärmeanzeige
B1. Dezimalpunkt - bei aktivierter Timerfungtion
C. Auswahltaste Kochfeld
E. Leistungstaste
H. Timer-Anzeige

Kochgeschirr

Kochgeschirr für das Induktionskochfeld

Das Induktionskochen stellt an das Kochgeschirr bestimmte Anforderungen.

Achtung

• Kochgeschirr, das vorher auf einem Gaskochfeld benutzt wurde, ist nicht mehr für das Induktionskochen geeignet.
• Verwenden Sie nur Kochgeschirr, das für elektrisches und Induktionskochen geeignet ist, mit:

einem dicken Boden von mindestens 2,25 mm Stärke;

einem flachen Boden.

• Am besten ist Kochgeschirr mit dem 'Class Induction'-Gütezeichen.

Tipp

Sie können selbst mit Hilfe eines Magneten überprüfen, ob Ihr Kochgeschirr geeignet ist. Wenn der Magnet angezogen wird, ist das Kochgeschirr zum Induktionskochen geeignet.

Geeignet Ungeeignet
Spezielle Edelstahltöpfe/-pfannen	Keramik
Class Induction Edelstahl
Solide emaiillertes Kochgeschirr Porzellan
Emaiillertes Kochgeschirr aus Gusseisen	Kupfer
	Kunststoff
	Aluminium

Achtung

Gehen Sie bei blechemailliertem Kochgeschirr vorsichtig vor:

• Auf einer hohen Kochstufe kann die Emaille abspringen, wenn das Kochgeschirr zu trocken ist;
• durch die hohe Leistung kann sich der Topfboden weniger verziehen.

Achtung

• Sandkorner konnen Kratzer verursachen, die nicht mehr entfern werden konnen. Setzen Sie dazu nur Kochgeschirr mit sauberem Boden auf das Kochfeld, und haben Sie sie beim Versetzen immer an.
• Benutzen Sie das Kochfeld nicht als Arbeitsfläche.
• Kochen Sie immer mit einem Deckel auf dem Topf, um Energieverlust zu vermeiden.

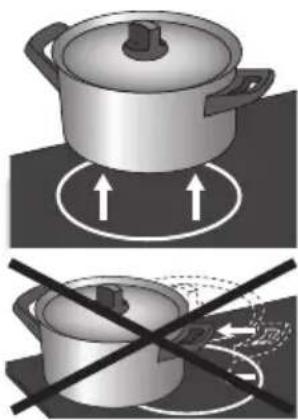

Achtung

Verwenden Sie niemals Kochgeschirr mit verformtem Boden. Ein hohler oder gewölbter Boden kann die Funktion des Überhitzungsschutzes beeinträchtigen. Das Gerät kann dann zu heißt werden, wodurch die Glasplatte springen und der Topf-/Pfannenboden schmelzen kann. Schäden aufgrund von ungeeigneten Töpfen oder Trockenkochen sind von der Garantie ausgeschlossen.

Minimaler Kochgeschirrdurchmesser

• Der minimale Kochgeschirrdurchmesser beträgt 11 cm (bei einem Kochfeld von Ø 160) und 14,5 cm (bei einem Kochfeld von Ø 200). Das Beste Ergebnis wird bei Kochgeschirr mit den gleichen Abmessungen wie das Kochfeld erzielt. Bei zu kleinen Kochgefaßen wird die Kochzone nicht eingeschaltet.

Schnellkochtopfe

• Schnellkochtopfe eignen sich ausgesprochen gut für Induktionskochfelder. Das Kochfeld reagiert sehr schnell, wodurch auch der Schnellkochtopf schnell seinen Druck erreicht. Sofort nach dem Ausschalten eines Kochfelds wird der Kochprozess angehalten.

Die Leistung passt sich an

• Beim Induktionskochen wird nur der Teil des Felds genutzt, auf dem das Kochgeschirr stehen. Wenn Sie einen kleinen Topf auf einem große Feld verwenden, wird die Leistung an den Durchmesser des Topfes angepasst. Die Leistung wird also verringert, und es dauert länger, bis die Speisen kochen.

Kochzeitbegrenzung

Die Kochdauerbegrenzung ist eine Sicherheitsfunktion Ihres Kochfeldes. Wenn ein Kochfeld ungewöhnlich lange in Gebrauch ist, wird es automatisch ausgeschelt.
- Je nach der eingestellen Kochstufe wird die Kochdauer wie folgt begrenzt:

Kochstufe Das Kochfeld wird automatisch ausgeschaltet nach:
1 8 Stunden
2 6 Stunden
3 5 Stunden
4 5 Stunden
5 4 Stunden
6 1,5 Stunden
7 1,5 Stunden
8 1,5 Stunden
9 1,5 Stunden
Boost (P) 1,5 Stunden (Felder LH, RH und RV)
Power Boost 5 Min. (Feld LV)

Einschalten und Einstellen der Stufe

Die Leistung kann auf 9 Stufen eingestellt werden. Die Kochplatte verfügbar auch über eine 'Boost'-Stufe, die durch ein 'P' im Display angegeben wird (siehe 'Boost'). Das Kochfeld links vorne verfügbar über eine 'Power Boost'-Stufe (SP).

• Setzen Sie einen Topf oder eine Pfanne auf die Mitte eines Kochfelds.
• Drucken Sie auf die Ein-/Aus-Taste (A).

Es ertont ein einmaliges akustisches Signal, und auf dem Display (B) wird darüber des betreffenden Kochfelds '0' angezeigt. Wenn Sie nichts weiter tun, wird das Kochfeld nach 10 Sekunden automatisch ausgeschaltet.

• Drücken Sie auf die Taste (C) des gewünschten Kochfelds.
  Die '0' bei dem ausgewählten Kochfeld leuchtet hell auf.
  Wahlen Sie mit den Tasten - und + (E) die gewünschte Leistung.

Wenn Sie sofort die Taste - auswahlen, schaltet sich das Kochfeld in Leistungsstufe 9 ein.

Die eingestellte Leistung wird im Display angezeigt (B).

Achtung! Wenn das Gerät mit 1 Phase angeschlossen ist, können nicht alle 4 Felder zugleich auf Stufe 9 (oder P) eingestellt werden.

Die 4 Felder konnen zugleich maximal auf Stufe 7 eingestellt werden.

Wenn eine höhere Stufe gewünscht wird, muss erst eine andere

Stufe erniedrigt oder ausgestellt werden. Das Gerät gibt dann einen

Signalton, und die eingestellte Leistung im Display beginnnt zu blinken.

Stellen Sie dann die Felder auf eine niedrigere Stufe ein!

Ausschalten

Ausschalten eines Kochfelds

Eine Kochfeld ist eingeschaltet. Das Display zeigt eine Stufe zwischen 1 und 9 oder "P" an.

• Drücken Sie auf die Taste (C) des auszuschaltenden Kochfelds. Schalten Sie das Kochfeld auf '0' mit der Taste - (E).

Das Kochfeld schaltet sich aus

Wenn alle Kochfelder auf '0' eingestellt sind und keine weiteren

Handlungen ausgeführten werden, schaltet sich die Kochplatte nach

20 Sekunden automatisch aus.

Alle Kochfelder zugleich ausschalten

Mehrere Kochfelder sind aktiv.

• Drücken Sie auf die Ein-/Aus-Taste (A), um alle Kochfelder zugleich auszuschalten.

Sie horen ein Tonsignal. Alle Displays sind ausgeschaltet. Das Kochfeld ist ausgeschaltet.

Kindersicherung

Kindersicherung einschalten

• Drucken Sie auf die Ein-/Aus-Taste (A).

Die Kochplatte ist im Stand-By-Modus. Auf den Displays der Kochfelder wird '0' angezeigt.

• Drücken Sie mindestens drei Sekunden lang gleichzeitig auf die Tasten für das Kochfeld links hinten (C) und die Taste - (E), bis Sie einen Signalton horen.

Auf den Displays der Kochfelder erscheint eine Sekunden lang 'L'. Die Kindersicherung ist eingeschaltet.

Kindersicherung ausschalten

• Drucken Sie auf die Ein-/Aus-Taste (A).

Auf den Displays der Kochfelder erscheint eine Sekunden lang 'L'.

• Drücken Sie mindestens drei Sekunden lang gleichzeitig auf die Tasten für das Kochfeld links hinteren (C) und die Taste - (E).

Auf den Displays der Kochfelder erscheint eine Sekunden lang '0'. Die Kindersicherung ist ausgeschaltet.

Tipp

Stellen Sie das Kochfeld auf den Kindersicherungsmodus ein, bevordas Kochfeld reinigen. Damit vermeiden Sie, dass das Kochfeld unbeabsichtigt eingeschaltet wird.

Anzeige der Restwärme

Ein Kochfeld kann nach intensivem Gebrauch noch eine Minute halten heiβ bleiben. Solange das Kochfeld heiß ist, blinkt ein 'H' auf dem Display.

Boost und Power Boost

Die Kochfelder links und rechts hinten und rechts vorne verfügen über eine 'Boost'-Funktion. Mit der 'Boost'-Funktion konnen Sie maximal 1,5 Stunden auf der hochsten Leistungsstufe kochen. Nach Ablauf des maximalen Boostzeitraums schaltet sich das Kochfeld automatisch aus. Das Kochfeld links vorne, mit dem 'P'-Symbol, verfügt über eine 'Power Boost'-Funktion. Mit dieser Funktion konnen Sie eine kurze Zeit - maximal 5 Minuten - mit besonders großer Leistung kochen. Das Kochfeld schaltet sich nach dieser Zeit automatisch auf Stufe 9 darüber.

(Power) Boost einschalten

• Setzen Sie einen Topf oder eine Pfanne auf die Mitte eines Kochfelds.
• Drücken Sie auf die Taste (C) des gewünschten Kochfelds. Die '0' bei dem ausgewählten Kochfeld leuchtet hell auf.
  Wahlen Sie mit den Tasten - und + (E) Leistungsstufe 9.
• Wenn Sie sofort die Taste - auswahlen, schaltet sich das Kochfeld auf Leistungsstufe 9 ein.
• Betätigen Sie sofort danach die + Taste.
  Status 'P' entscheid im Display (B) des Kochfelds.

(Power) Boost-Funktion ausschalten

Die Boost-Funktion ist eingeschaltet, im Display entscheidt der Status 'P'.

• Drucken Sie auf die Taste (C) des eingeschalteten Kochfelds.
• Betätigen Siesofar danach die - Taste (E).

Das 'P' verschwindet aus dem Display, und das Kochfeld schaltet darüber auf Leistungsstufe 9.

Kochtimer/Wecker

Für jedem Kochfeld kann ein Kochtimer eingestellt werden. Das Kochfeld verfügt auch über einen Wecker. Sowohl der Kochtimer als auch der Wecker können auf maximal 99 Minuten eingestellt werden. Der Wecker Funktioniert auf dieselbe Weise wie der Kochtimer, er ist jedoch nicht mit einem Kochfeld gekoppelt. Wenn der Wecker eingeschaltet ist, lauft er weiter, auch nachdem das Kochfeld ausgeschaltet wurde. Der Wecker kann nur ausgeschaltet werden, wenn das Kochfeld eingeschaltet ist.

Kochtimer einstellen

Wahlen Sie das gewünschte Kochfeld und stellen Sie die Leistung ein.
- Betätigkeiten Sie zugleich die - und + Taste (E).

Die Timereinstellung wird in den oberen beiden Displays wiedergegeben (H). Die unteren beiden Displays sind ausgeschaltet.

• Die Timereinstellung ist 10 Sekunden lang sightbar; danach wird die eingestellte Leistung angezeigt.

Wahlen Sie die gewünschte Funktion aus:

1. Kochtimer - der Timer ist mit dem Kochfeld gekoppelt. Wenn die eingestellte Zeit abgelaufen ist, schaltet das Kochfeld sich automatisch aus.
2. Wecker - der Wecker gibt erst ein Tonsignal, wenn die eingestellte Zeit abgelaufen ist.

Der Wecker Funktioniert auf dieselbe Weise wie der Kochtimer, er ist jedoch nicht mit einer Kochzone gekoppelt. Wenn der Wecker eingeschaltet ist, lauft er weiter, auch nachdem das Kochfeld ausgeschaltet wurde. Der Wecker kann nur ausgeschaltet werden, wenn das Kochfeld eingeschaltet ist.

Kochtimer einschalten, aktivieren und ausschalten

• Betätigen Sie zugleich die - und + Taste (E).

Wenn Sie zuvor bereits ein Kochfeld (C) eingeschaltet haben, leuchtet das zugehörige Display stärker auf. Der Kochtimer, den Sie jetzt einstellen, gilt für diesen Kochfeld. Der Dezimalpunkt darüber der Leistungseinstellung bedeutet, dass der Timer für diesen Feld aktiviert ist.
Der Wecker kann auch aktiviert werden, ohne dass ein Kochfeld ausgewähl ist. Zwei blinkende Dezimalpunkte geben an, dass der Wecker lauft.

• Stellen Sie die Kochzeit mit der - oder + taste ein (E). (Wenn Sie auf '- drücken, wird die Zeit auf 30 Minuten eingestellt. Wenn Sie die Taste gedrückt halten, lauft die Zeit mit zunehmenden Geschwindigkeit ab.)
• Die Zeit kann auf einen Wert zwischen 01 und 99 Minuten eingestellt werden. Der Kochtimer kann für jedem Kochfeld eingestellt werden.
• Kontrollieren Sie die verbleibende Zeit, indem Sie das betreffende Kochfeld (C) auswahlen und zugleich auf die - und + Taste drücken (E). Passen Sie die Kochzeit mit der - oder + Taste an (E).
• Wenn die eingestellte Zeit abgelaufen ist, blinkt '00' im Display, wie auch der Dezimalpunkt des Timers. Außer dem horen Sie einen wiederholten kurzen Signatton. Schalten Sie den Timer und den Signalton aus, indem Sie auf eine beliebige Taste drücken. Tun Sie dies nicht, schaltet sich der Signatton nach 3 Minuten automatisch aus.

Kochstufen

Die nachstehende Übersicht gilt nur als Leitfaden, weil der Einstellwert von der Menge und Zusammensetzung des Gerichts und vom Kochgeschirr abhängt.

Verwenden Sie "Boost" und Stufe 9 für:

• Speisen/Wasser Schnell zum Kochen bringen;
• Blattgemüse einkochen;
• Erhitzen von Öl und Fett;
• Druckaufbau im Schnellkochtopf.

Verwenden Sie Stufe 8 für:

Fleisch anbraten;
Fisch braten;
- Backen von Omeletts;
- Braten gekochter Kartoffeln;
Frittieren.

Verwenden Sie Stufe 7 für:

• Dicke Pfannkuchen backen;
• Braten von dickem, paniertem Fleisch;
  Ausbraten von Speck;
• Braten roher Kartoffeln;
• Backen von Armen Rittern;
• Braten von paniertem Fisch.

Verwenden Sie die Stufen 6 und 5 für:

Garkochen;
- Auftauen harter Gemüsesorten;
- Braten und Garen von dunnem Fleisch.

Verwenden Sie die Stufen 1 bis 4 für:

• Bouillon ziehen{lassen;
• Bereiten von Schmorfleisch;
  Schmoren von Gemüse;
  Schmelzen von Schokolade;
  Schmelzen von Kase.

Reinigung

Tipp

Schalten Sie vor Beginn der Reinigung zunachst die Kindersicherung ein.

Tägliche Reinigung

• Obwohl übergekochtte Speisen nicht anbrennen konnen, sollte das Kochfeld sofort nach Gebrauch gereinigt werden.
• Für die tägliche Reinigung verwenden Sie am besten ein mildes Reinigungsmittel und ein feuchtes Tuch.
• Trocknen Sie die Kochplatte mit Kuchenpapier oder einem trockenen Tuch.

Hartnackige Flecken

• Auch hartnackige Flecken halten sich mit einem milden Reinigungsmittel (z.B. Geschirrspulmittel) entfernen.
• Wasserflecken und Kalkreste sind mit Reinigungssagg zu entfern.
• Metallrückstände (entstanden durch Schieben von Töpfen) sind oft schwierig zu entfernen. Hierfür sind spezielle Reinigungsmittel erhältlich.
• Entfernen Sie übergekochtte Speisereste mit einem Glasschaber. Auch geschmolzener Kunststoff und Zucker kann damit entfernt werden.

Nicht verwenden

• Verwenden Sie keine Scheuermittel. Diese verursachen Kratzer, in denen sich Kalk und Schmutz ansmeln.
• Verwenden Sie auch keine scharfen Gegenstände, wie etwa Stahlwolle oder Scheuerschwämme.

Allgemein

Wenn Sie auf der Glasplatte einen Sprung oder Kratzer (wie Klein auch immer) sehen, schalten Sie die Kochplatte unverzüglich aus,ziehen Sie direkt den Stecker aus der Steckdose, unterbrechen Sie die (automatische) Sicherung im Sicherungskosten oder stellen Sie, bei einem festen Anschluss, den Schalter im Sicherungskosten auf Null. Wenden Sie sich dann an den Kundendienst.

Störungstabelle

Wenn Sie zweiifen, ob Ihr Gerät korrekt Funktioniert, bedeutet这点 notchtzwangslaufig, dass ein Defekt vorliegt. Kontrollieren Sie auf jeder Fall folgende Punkte in der unterstehenden Tabelle oder suchen Sie weitere Informationen auf der Website 'www.pelgrimservice.nl'.

Symptom Mögliche Ursache	Lösung
Die Lüftung lauft noch eine Minute unter, nach dem die Kochplatte ausgeschaltet ist.	Abkühlen der Kochplatte. Normale Funktionswise.
Die Kochplatte gibt bei den ersten Kochgängen einen leichten Geruch ab.	Neues Gerät aufwärmen. Dies ist normal und verschwindet nach inpeer Mal Kochen. Lüften Sie die Küche.
Sie horen ein leises tickendes Gerausch auf der Kochplatte.	Auch auf niedrigen Kochstufen kann ein leises tickendes Gerausch auftreten.	Normale Funktionswise.
Die Töppe machen beim Kochen Lärn.	Die Ursache damit ist der Fluss der Energie vom Kochfeld in das Kochgeschirr.	Bei manchen Töpfen/Pfaffen ist dies bei hohen Kochstufen normal. Dies ist nicht schädlich für das Kochgeschirr oder die Kochplatte.
Nachdem Sie ein Kochfeld eingeschaltet haben, blinking das Display weiter. Auf dem Display erscheint ein Symbol (U) für das Auffunden von Kochgeschirr.	Das verwendete Kochgeschirr ist nicht zur Verwendung auf einem Induktionskochfeld geeignet oder hat einen Durchmesser unter 12 cm.	Verwenden Sie geeignetes Kochgeschirr.
Ein Kochfeld beendet plottlich seine Funktion und es ertränt ein Signal.	Die eingestellte Timerzeit ist um.	Schalten Sie das Signal aus, indem Sie auf eine beliebige Taste drücken.
Die Kochplatte funktioniert nicht und auf dem Display erscheint nichts.	Keine Stromzufuhr aufgrund einer defekten Leitung oder eines fehlerhaften Anschlusses.	Überprüfen Sie die Sicherung oder den elektrischen Schalter (bei einem Gerät ohne Stecker).
Beim Einschalten der Kochplatte brennt die Sicherung der Anlage durch.	Verkehrter Anschluss der Kochplatte.	Kontrollieren Sie den Elektroanschluss.
Fehlercode ER03. Die Bedientafel ist verschmutzt oder von Wasser bedeckt.	Bedientafel reinigen.
Fehlercode E3. Falsches Kochgeschirr verwendet.	Verwenden Sie für Induktionskochen geeignetes Kochgeschirr.
Fehlercode E2. Gerät überhitzt.	Das Gerät abkühlen setzen	und erneut mit dem Kichen beginnen.
Fehlercode E6. Spannung zu hoch und/oder nicht richtig angeschlossen.	Den Anschluss ändern.
Bei Verwendung aller 4 Kochfelder mit hoher Leistung brennt die Sicherung der Anlage durch.	Das Gerät ist auf 1-Phase/ 16 A angeschlossen und nicht softwaremäßig auf "Lo" eingestellt.	Stellen Sie das Gerät auf "Lo" (Leistungsbegrenzer) ein.
Feld(er) Funktionieren nicht oder werden nicht genügend heißt.	Gerät ist auf 1-Phase/16A angeschlossen und auf "Lo" eingestellt.	Der integrierte Leistungsbegrenzer des Geräts begrenzt die maximal gleichzeitig verwendbare Leistung.
Sonstige Fehlercodes. Generator	defekt. Wenden Sie sich an den Servicedienst.

Worauf Sie achten müssen

Sicherheitsvorschriften für die Installation

Die Installation hat nach den geltenden Vorschriften Ihres Landes und ihrer Region zu erfolgen.
Das Gerat muss immer geerdet sein.
- Dieses Gerätarf nur von einem anerkannten Elektroinstallateur angeschlossen werden.
Die Kochplatte muss entsprechend dem Anschluss richtig eingestellt werden. Hi = Mehrphasenanschluss (2 x 16A); Lo = 1-Phasenanschluss (1 x 16A).
- Verwenden Sie für den Anschluss ein genehmigtes Kabel (z. B. Typ HO7RR) mit den zum Anschluss passenden Durchmessern. Die Kabelummantelung muss aus Gummi sein.
- Das Anschlusskabel muss frei hängen und darf nicht durch eine Schublade behindiert werden.
- Wenn Sie einen festen Anschluss herstellen möchten, achten Sie darauf, dass ein allpoliger Schalter mit einer Kontaktöffnung von mindestens 3 mm in der Zuführleitung installiert wird.
- Wenn das Anschlusskabel beschädigt ist,arf es nur durch den Hersteller, dessen Serviceorganisation oder durch dazu qualifizierte Personen ausgetauscht werden, andernfalls konnen gefährliche Situationen die Folge sein.
Die Arbeitsplatte, in die die Kochplatte eingebaut wird, muss flach sein.
- Die Wände und die Arbeitsplatte rund um das Gerät müssen aus hitzebeständigem (>85^) Material sein. Auch wenn das Gerät selbst nicht warm wird, kann ein weiter Topf zum Beispiel noch zur Verfärbung oder Beschädigung der Wand führen.
- Schaden durch unsachgemäßen Anschluss bzw. Einbau sind von der Garantie ausgeschlossen.
- Der Anschlusspunkt, die Wandsteckdose und/oder der Stecker,müssen immer zugänglich sein.

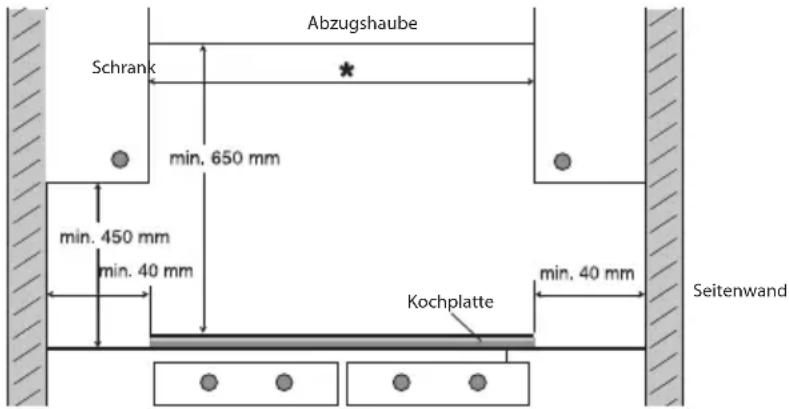

Raum um die Kochplatte herum

Für einen sicheren Gebrauch ist ein ausreichender freier Raum rund um die Kochplatte erforderlich. Prufen Sie, ob dieser freiie Raum vorhanden ist.

• 600 mm

EinbaumaBe

Die folgende Abbildung zeigt die Abmessungen der Aussparungen.

Beluftung

Die Elektronik im Gerät braucht Kühlung. Das Gerät schaltet sich nach kurzer Zeit aus, wenn die Luftzirkulation nicht ausreichend ist. An der Unterseite des Gerätes befinden sich die Lüftungsöffnungen. Durch diese Öffnungen muss kühle Luft angezogen werden konnen. An der Vorderseite ist das Gerät mit Ausblasöffnungen ausgestellt.

Einbau über einem Ofen, einer Schublade oder einer festen Blende

Die Belüftung erfolgt über die Sockelblende (A) und an der Gehäuserückseite (B). Sagen Sie die Belüftungsöffnungen aus (mind. 100~cm^2 ). Die Luftung A ist nicht erforderlich, wenn, zusammen mit Öffnung B, noch eine weitere Öffnung vorhanden ist, durch die Luft angezogen werden kann.

Sorgen Sie damit, dass die Querstrebe die Luftdurchfuhr nicht befindert. Schleifen oder sagen Sie die Querstrebe C sofern erforderlich sauber ab.

Sorgen Sie für eine ausreichende Luftzu- und -abfuhr.

• Bringen Sie an der Vorderseite des Kuchenmöbels eine Ventilationsöffnung an (mindestens Gerätebreite und mindestens 3 mm hoch), wenn das Gerät oberhalb einer Schublade oder eines Bretts angebracht wird. Sorgen Sie für einen Abstand von mindestens 20 mm zwischen der Schublade oder dem Brett "D" und der Kochplatte.
• Sorgen Sie für einen Abstand von mindestens 60 mm zwischen der Schublade oder dem Brett und der Kochplatte, wenn eine Ventilationsöffnung nicht möglich ist.

Elektranschluss

Das Gerät ist standardmäßig für 2 Phasen mit 1 Nullanschluss eingestellt, es kann jederoch auch mit 1 Phase angeschlossen werden.

2 Phasen mit 1 Nullanschluss (2 1N, 380 V~ / 50 Hz)

• Bringen Sie Verbindungsbrücken an zwischen den Anschlusspunkten 4 und 5.

Die Spannung zwischen den Phasen und er Null ist 230V und die Spannung zwischen den Phasen ist 400V . Ihr Gruppe muss mit mindestens 16 A (2x) gesichert sein. Das Anschlusskabel muss über einen Aderquerschnitt von mindestens 2,5mm^2 verfügen.

2 Phasen mit 2 Nullanschlüssen (2 2N, 230 V~ / 50 Hz)

Die Spannung zwischen den Phasen und den Nullen ist 230V und die Spannung zwischen den Phasen ist 0V. Ihr Gruppe muss mit mindestens16 A (2x) gesichert sein. Das Anschlusskabel muss über einen Aderquerschnitt von mindestens 2,5mm^2 verfügen.

1 Phase mit 1 Nullanschluss (1 1N, 230 V~ / 50 Hz):

• Bringen Sie Verbindungsbrücken an zwischen den Anschlusspunkten 4 und 5 und 1 und 2. Der Leistungsbegrenzer muss auf "Lo" eingestellt werden (bei 1x16 A-Anschluss).

Bemerkung: Anschluss 3 wird nicht verwendet

Gerat in Phase 1 verwenden

Da die Hausinstallation nicht mit 32 Ampere-Sicherungen ausgeführrt ist, kann die vom Gerät aufgenommene Gesamtleistung begrenzt werden (Leistungsbegrenzer), damit der Stromverbrauch 16 A nicht übersteigt. Wenn der Leistungsbegrenzer eingeschaltet ist, können nicht alle Felder mit voller Leistung verwendet werden. Wenn die maximal aufgenommene Leistung erreicht wird, gibt das Gerät einen Signaton ab, und die eingestellte Leistung auf dem Display beginnnt zu blinken.

Einstellen:

• Drücken Sie innerhalb von 2 Minuten, nach dem das Gerät an die Spannung angeschlossen wurde, auf alle 4 Ein-Aus-Tasten zugleich. Halten Sie diese mindesten 3 Sekunden gedrückt.
• Auf dem Display wird "Hi" angezeigt.
• Drucken Sie die '- of ' + Taste und wahlen Sie 'Lo' im Display.
• Drücken Sie erneut auf alle 4 Ein-/Aus-Tasten und halten Sie sie mindesten 3 Sekunden gedrückt.

Einbau

• Prüfen Sie, ob das Kuchenmöbel und die Aussparung den Anforderungen gemäß Abmessungen und Ventilation entsprechen.
• Behandeln Sie die Kopfkanten von Kunststoff- oder Holzarbeitsplatten eventuell mit einem Abdichtmittel, damit die Arbeitsplatte keiner Feuchtigkeit ausgesetzt wird.
• Legen Sie das Gerät umgekehrt auf die Arbeitsplatte.
• Montieren Sie das Anschlusskabel an das Gerät entsprechend den Anforderungen.
• Entfernen Sie die Schutzfolie vom Dichtband und kleben Sie das Band in die Rinne der Aluminiumprofile oder auf den Rand der Glasplatte. Kleben Sie das Dichtband nicht um die Ecke, sondern schneiden Sie 4 Stücke aus, die an den Ecken gut anschlossen.
• Drehen Sie das Gerät um, und legen Sie es in die Aussparung.
• Schlieben Sie das Gerät an das Stromnetz an. Das Gerät ist jetzt bebrauchsfertig.
• Überprüfen Sie die Funktion des Geräts. Wenn das Gerät nicht richtig angeschlossen ist, ertönt ein akustisches Signal, und auf dem Display erscheint ein Fehlercode.

Technische Daten

Dieses Gerät entspricht den CE-Richtlinien.

Kochplattentyp IDK464ony
Induktion x
Anschluss 230 V - 50 Hz
Maximale Leistung der Kochfelder und Durchmesser
Links vom 2000 W / Ø 16 cm
Links hinten 1400 W / Ø 16 cm
Rechts hinten 2300 W / Ø 20 cm
Rechts vom 1400 W / 16 cm
Anschlusswert
L1 3400 W
L2 3700 W
Anschlusswert gesamt 7100 W

Entsorgung des Geräts und der Verpackung

Bei der Herstellung des Geräts wurden dauerhafte Materialien verwendet. Am Ende seines Lebenszyklus muss das Gerät auf verantwortliche Weise entsorgt werden. Einschlügige Informationen erhalten Sie bei den zuständigen Behörden.

Die Verpackung des Geräts kann dem Recycling zugeführrt werden. Folgende Materialien können verwendet worden sein:

Karton;
Polyethylenfolie (PE);
FCKW-freies Polystyrol (PS-Hartschaum).

Sie müssen diese Materialien auf verantwortungsbewusste Weise und gemäß den behördlichen Regel)n darauf entsorgen.

Um auf die Verpflichtung zur getrennten Entsorgung elektrischer Haushaltsgeräte hinzuweisen, ist auf dem Produkt das Symbol eines durchgestrichen Mülleimers angebracht. Dies bedeutet, dass das Gerät am Ende seiner Lebensdauer nicht mit dem normalen Haummüll entsorgt werden darf. Das Gerät muss in einem Spezialzentrum für getrennte Abfalleinsammlung der Gemeinde oder bei einer Verkaufsstelle, die diesen Service bietet, abgeliefert werden.

Die getrennte Entsorgung von Haushaltsgeräten verhindert eventuelle negative Folgen für Umwelt und Gesundheit, die durch ungeeignete Entsorgung entstehen. So wird sichergestellt, dass die Materialien, aus denen das Gerät besteht, wiedergewonnen werden konnen und so eine erhebliche Einsparung von Energie und Rohstoffen erzielt wird.

Achtung! Werfen Sie eine gebrochene keramische Glasplatte nicht in den Glasabfallbehälter, sondern liefern Sie sie beim Entsorgungs Dienst ihrer Gemeinde ab.

C E

Konformitätserklarung

Wir erklären, dass unsere Produkte die für sie relevanten europäischen Richtlinien, Beschlüsse und Verordnungen erfüllen, sowie die Anforderungen der angegebenen Normen.
