MODE D'EMPLOI IDK464ONY Pelgrim

La plaque d'identificatior de I'appareil se trouve sur le dessus de I'appareil.

Placez ici la plaque d'identificat iation de I'appareil.

En cas de contact avec le service après-vente, ayez auprès de vous le numero de type complet.

Las adresses et les numeros de telephone du service après-vente se trouvent sur la carte de garantie.

Notice d'utilisation

plaque de cuisson à induction

Anleitung

Induktionskochfeld

Pelgrim

700004235000

NL

Notice d'utilisation FR 3 - FR 23

DE

Table de cuisson à induction 4

Panneau de commande 4

Utilisation

Casseroles 5

Liminut de durée de ciisson 7

Commande

Mise en marche et réglage de la puissance 8

Arret 8

Sécurité enfants 9

Indicateur de chaleur résiduelle 9

Fonction « boost » et « Power Boost » 9

Minuteur/reveil 10

Cuisiner

Positions de cuisson 12

Entretien

Nettoyage 13

Pannes

Généralités 14

Tableau des pannes 14

Installation

Ce qu'il faut savoir 16

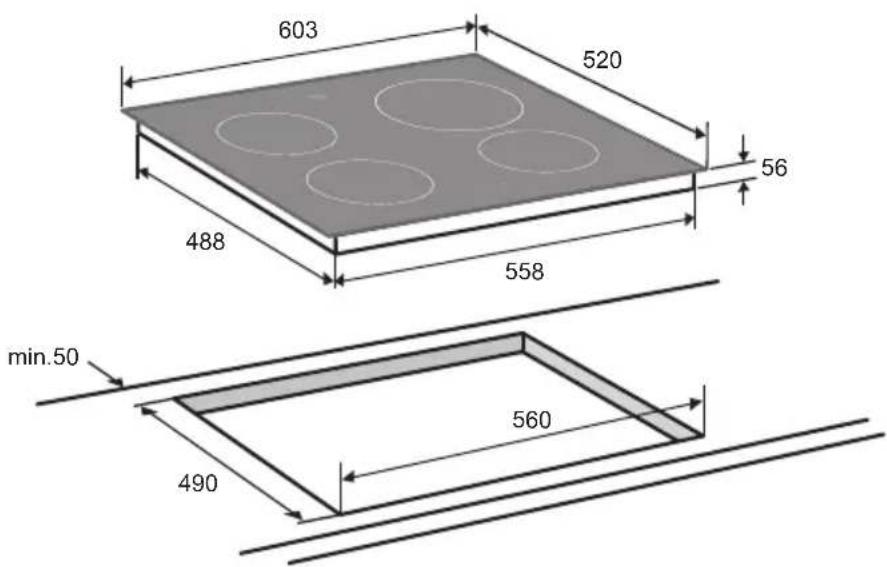

Dimensions d'encastrement 17

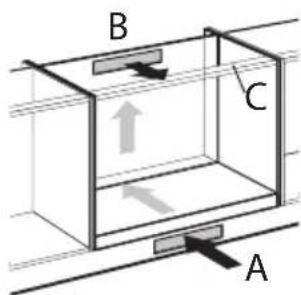

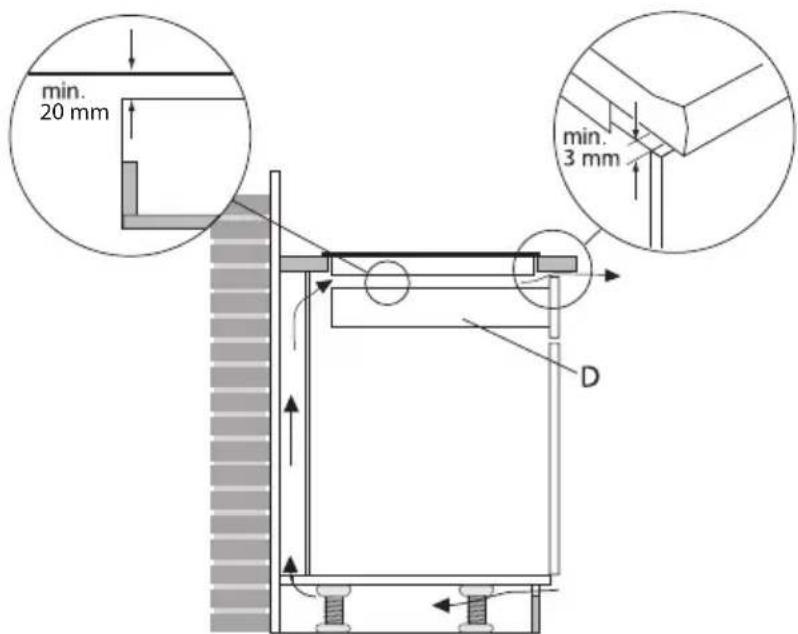

Aération 18

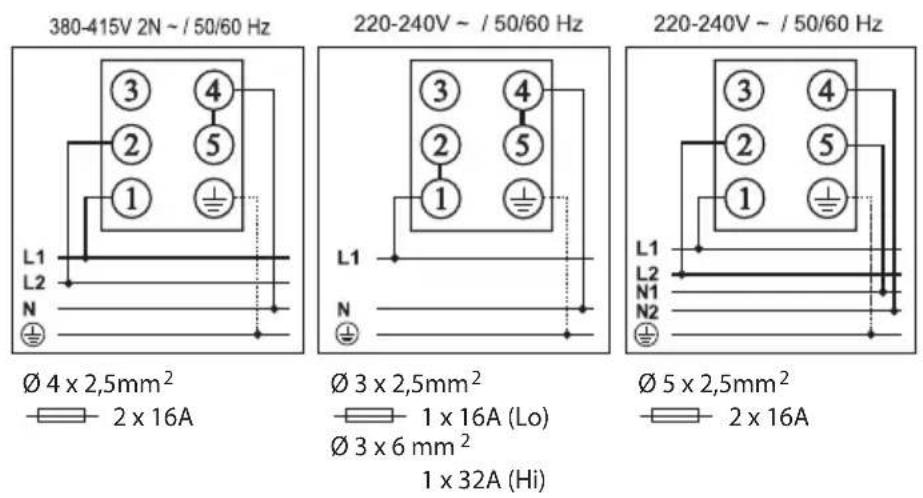

Branchement electrique 19

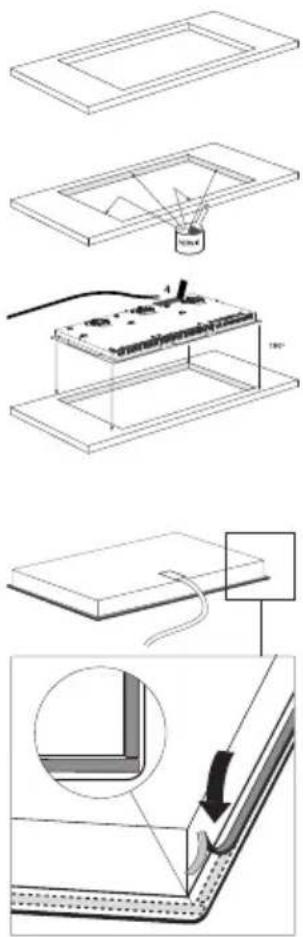

Encastrement 21

Élimination de l'appareil et de l'emballage 23

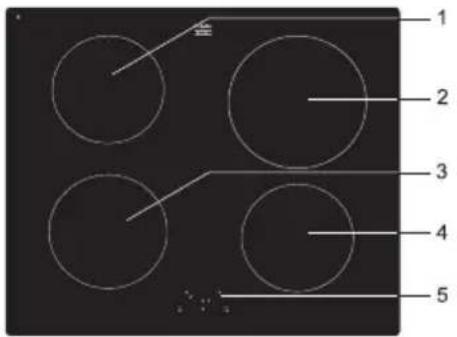

Table de cuisson à induction

1. Foyer arrirègauche (1,4 kW Ø 16 cm)
2. Foyer arriere droit (2,3kW 200mm)
3. Foyer avant gauche (1,4 kW nominal, 2 kW Boost. Ø 160 mm)
4. Foyer avant droite (1,4 kW Ø160 mm)
5. Panneaude commande

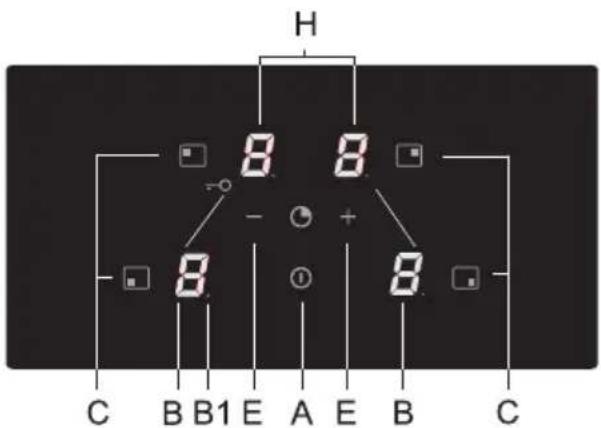

Panneau de commande

A. Touche marche/arret
B. Puissance / Indicateur de chaleur résiduelle
B1. Point decimal - lors de l'activation du minuteur
C. Touche de selection du foyer
E. Touche de puissance
H. Affichage du minuteur

Casseroles

Casseroles adaptées à la cuisson par induction

La ciisson par induction pose des exigences quant à la qualité des casseroles.

Attention

• Les cassetoles qui ont été utilisées sur une table de cuisson à gaz, ne convennent plus à la cuisson par induction.
• N'utilisez que des casseroles convenant à la cuisson par induction et à l'électricité avec :

un fond d'une épaisseur minimale de 2,25 mm;

un fond plat.

• Les cassetoles les plus appropriées sont celles qui portent le signe « Class induction ».

Conseil

Voussouspoucezcontrolerisi vos cassetoressont approprieesen yousservantd'unaimant.Lacasserole convientlorsqu'elleattirel'aimant.

Approprié Inadéquat
Casseroles en acier inoxydable spécial Faïence
Class Induction Acier inoxydable
Casseroles émailées solides Porcelaine
Casseroles en fonte émailées Cuivre
	Plastique
	Aluminium

Attention

Soyez prudent en utilisant des casseroles en tôle émaillée fine :

• sur une position élevée, l'émail peut sauter lorsque le contenu de la casserole est en train de dessécher;
• le fond de la casserole peut se déformer en raison d'une puissance tropélevée.

Attention

• Les grains de sables risquent de rayer irrémédiablement la plaque. Pour cette raison, posez toujours vos poêles ou casseroles en vous étant assure que leur fond est propre. Veillez également à soulever vos casseroles ou poêles pour les déplacer.
• N'utilisez pas la table de cuisson comme zone de travail.
• Lors de la cuisson, placez toujours le couvercle sur la casserole pour éviter toute perte d'énergie.

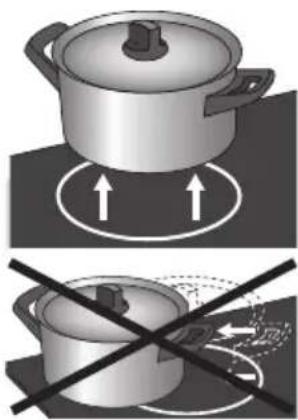

Attention

N'utilise jamais de casseroles avec un fond déformé. Un fond creux ou convexe peut entraver le fonctionnement de la sécurité anti-surchauffe. L'appareil peut alors devenir trop chaud, ce qui peut faire éclater la plaque vitrocérément et fondre le fond de la casserole. Les dommages dus à l'utilisation de casseroles inadéquates ou un aliment qui a trop cuit (desschément), ne turbent pas sous le champ de la garantie.

Diametre de casserole minimum

• Le diamètre de casserole ne doit pas être inférieur à 11 cm (pour un foyer de Ø 160) et 14,5 cm (pour un foyer de Ø 200). Vous obtiendaç le meilleur résultat en utilisant une casserole de diamètre identique au foyer. Lorsque la casserole est trop petite, le foyer ne s'allumera pas.

Cocottes-minute

• La cuisson par induction se préte particulièrement à la cuisson dans une cocotte-minute. comme le foyer réagit très vite, la cocotte-minute se trouve très vite sous pression. Dans que vous éteignez un foyer, le processus de cuisson s'arrête aussiitzôt.

La puissance s'adapte

• Avec la cuisson par induction, seule la partie du foyer couverte par la casserole est utilisée. Si vous utilisez une petite casserole sur un grand foyer, la puissance s'adaptera au diamètre de la casserole. La puissance sera donc inférieure et il faudra plus de temps pour atteindre le point d'ébullition.

Liminateur de durée de cuisson

• Le limiteur de durée de cuisson est un dispositif de sécurité qui protège la table de cuisson. Lorsqu'un foyer est allumé durant un laps de temps anormalement long, il s'eteint automatiquement.
• En fonction de la puissance de cuisson sélectionnée, la durée est limitée comme suit :

Position de cuisson	Le foyer s'eteindra automatiquement après :
1 8 heures
2 6 heures
3 5 heures
4 5 heures
5 4 heures
6 1,5 heures
7 1,5 heures
8 1,5 heures
9 1,5 heures
boost (P) 1,5 heures (foyers arrêté gauche, arrêté droit et avant droit)
Super power boost	5 min. (foyer avant gauche)

Mise en marche et réglage de la puissance

La puissance se règle à l'aide de 9 positions. La table de cuisson est également dotée d'une fonction « boost », indiquée sur l'écran par un « P » (voir « Boost »). Le foyer avant gauche est doté d'une fonction « Power Boost » (SP).

• Placez une casserole au centre d'un foyer.
• Appuyez sur la touche marche/arrêt (A).

Un signal sonore retentit et un « 0 » s'affiche sur l'écran (B) à côté de chaque foyer. Si vous ne faites rien d'autre, le foyer s'eteindra de lui-même après 10 secondes.

• Appuyez sur la touche (C) du foyer souhaité.
  Le « 0 » correspondant au foyer sélectionné s'illumine.
• Programmez à l'aide des touches - et + (E) la puissance souhaïée.

En appuyant directement sur la touche -, le foyer passé à la position 9.

La puissance selectionnee s'affiche sur I'ecran (B).

Arrêt

Attention! Lorsque l'appareil est branché sur 1 phase, il n'est pas possible de sélectionner la position 9 (ou P) pour les 4 foyers simultanément. La position de cisson maximale qu'il est possible de sélectionner pour 4 foyers utilisés simultanément est 7. Si vous désirez sélectionner une position de cisson plus élevé, il faudra d'abord diminuer la puissance d'un autre foyer ou l'éteindre. L'appareil émettra alors un bip et la puissance sélectionnée clignotera sur l'écran. Sélectionnez ensuite une position de cisson plusasse pour les foyers!

Eteindre un foyer

Un foyer est allumé. L'écran affiche une puissance programme entre 1 et 9 ou sur « P »

• Appuyez sur la touche (C) du foyer que vous souhaitez eteindre.

Selectionnez « 0 » à l'aide de la touche - (E).

Le foyer s'eteint

Si tous les foyers sont régles sur « 0 » et que vous ne faites rien d'autre, la plaque de cuisson s'eteindra d'elle-même après 20 secondes.

Éteindre tous les foyers simultanément

Plusieurs foyer sont actifs.

• Appuyez sur la touche marche/arrêt (A) pour éteindre tous les foyers simultanément.

Vous entendez un signal sonore. Tous les écrans sont éteints. La table de cuisson est éteinte.

Sécurité enfants

Activation de la sécurité enfants

• Appuyez sur la touche marche/arrêt (A).

La table de cuisson est en mode veille. Les écrons des foyers affichent un « 0 »

• Appuyez, pendant au moins trois secondes, simultanément sur la touche du foyer arrêté gauche (C) et la touche - (E) jusqu'à ce que vous entendiez un signal sonore.

Un « L » s'affiche sur les écrons des foyer pendant quelques secondes. La sécurité enfants est activée.

Déactivation de la sécurité enfants

• Appuyez sur la touche marche/arrêt (A).

Un « L » s'affiche sur les écrons des foyers pendant quelques secondes.

• Appuyez, pendant au moins trois secondes, simultanément sur la touche du foyer arrêté gauche (C) et la touche - (E).

Un « 0 » s'affiche sur les écrans des foyer. La sécurité enfants est désactivée.

Conseil

Activez la sécurité enfants avant de nettoyer la table de cuisson. Vous évitez ainsi d'allumer celle-ci par inadvertance.

Indicateur de chaleur résiduelle

Après un usage intensif, un foyer peut encore rester chaud pendant quelques minutes. Tant que le foyer est chaud, le témoin « H » clignote sur l'écran.

Fonction « boost » et « Power Boost »

Les foyers arrirègauche, arrirèdroite et avant droit sont dotés d'une fonction « boost ». La fonction « boost » permet de cuisine, pendant 1,5 heures au maximum, au niveau de puissance le plus élevé. Une fois ce laps de temps écoué, le foyer s'eteint de lui-même.

Le foyer avant gauche, marqué du symbole « P», est doté de la fonction « Power Boost ». Cette fonction permet de cuisiner,pendant un bref laps de temps (5 minutes au maximum) à une puissance spécifique élevée. Une fois ce laps de temps écoué, le foyer revient de lui-même à la position 9.

Activier la fonction (Power) Boost

• Placez une casserole au centre d'un foyer.
• Appuyez sur la touche (C) du foyer souhaite.

Le « 0 » correspondant au foyer sélectionné s'illumine.

• Programmez à l'aide des touches - et + (E) la puissance sur 9.
• En appuyant directement sur la touche -, le foyer passé à la position 9.
• Appuyez ensuite immédiatement sur la touche+.

Un « P » s'affiche sur l'écran (B) du foyer.

Désactiver la fonction (Power) Boost

La fonction « boost » est activée, un « P » est visible sur l'écran.

• Appuyez sur la touche (C) du foyer utilisé.
• Appuyez ensuite immédiatement sur la touche - (E).

Le « P » disparaît de l'écran et le foyer passé à la position 9.

Minuteur/reveil

Il est possible de programmer un minuteur pour chaque foyer. La table de cuisson est par ailleurs équipée d'un réveil. Le minuteur et le réveil peuvent être programmés sur 99 minutes au maximum. Le réveil fonctionne de la même façon que le minuteur, mais il n'est pas relié à un foyer. Une fois le réveil programme, il continue de fonctionner même si la table de cuisson est étente. Il n'est possible d'etreindre le réveil que lorsque la table de cuisson est allumée.

Régler le minuteur

• Sélectionnez le foyer souhaité et réglez la puissance.
• Appuyez simultanément sur les touches - et + (E).
  Le réglage du minuteur s'affiche sur les deux écrans supérieur (H).
  Les deux écrans inférieurs sont éteints.
• Le réglage du minuteur reste visible pendant 10 secondes ; ensuite, la puissance sélectionnée s'affiche à nouveau.

Selectionnez la fonction souhaitée :

1. Minuteur - le minuteur est relié à un foyer. Une fois la durée programmee écoulée, le foyer s'eteint de lui-même.
2. Réveil — une fois la durée programmee ecoulée, le reveil émet uniquement un signal sonore.

Le réveil fonctionne de la même façon que le minuteur, mais il n'est pas relié à un foyer. Une fois le réveil programme, il continue de fonctionner même si la table de cuisson est éteinte. Il n'est possible d'eteindre le réveil que lorsque la table de cuisson est allumée.

Allumer, activer et éteindre le minuteur

• Appuyez simultanément sur les touches - et + (E).

Si vous avez allumé un foyer (C)AAPARAVANT, I'ecran correspondant s'illumine davantage. Le minuteur que vous etes en train de programmer correspond à ce foyer-la. Le point decimal, situé a cote du reglage de la puissance, signifie que le minuteur est activé pour le foyer en question.
Il est possible d'activer le réveil sans scélectionner un foyer. Deux points décimaux clignotants indiquent que le réveil fonctionne.

• Programmez la durée de cuisson à l'aide des touches - ou + (E). (En appuyant sur « -», vous programmez la durée sur 30 minutes. En maintainant la touche enforcée, la durée augmente.)
• La plage de réglage de la durée s'étend de 01 à 99 minutes. Il est possible de programmer le minuteur pour chaque foyer.
• Vérifiez la durée restante en sélectionnant le foyer correspondant (C) et en appuyant simultanément sur les touches - et + (E). Adaptez la durée de cuisson à l'aide des touches - ou + (E).
• Une fois la durée programmée écoulée, « 00 » et le point decimal du minuteur clignotent sur l'écran. Vous entendrez par ailleurs se repeter un bref signal sonore. Éteignez le minuteur et le signal sonore en appuyant sur n'importe qu'elle touche. Si vous ne le faites pas, le signal sonore cessera automatiquement après 3 minutes.

Positions de cuisson

Comme les valeurs de réglage dépendent de la quantité et de la composition du mets ainsi que de la casserole utilisée, les informations suivantes ne sont données qu'à titre indicatif.

Utilisez la fonction « boost » et la position 9 pour :

obtenir une ébullition rapide ;
- faire revenir des légumes verts;
chauffer de l'huile et de laGRAISSSE;
- amener sous pression une cocotte-minute.

Utilisez la position 8 pour :

• faire revenir de la viande;
• faire frire duoisson ;
• cuire des omelettes;
• rissoler des pommes de terre cuites;
  frire.

Utilisez la position 7 pour :

• cuire des crépés épaisses;
• cuire des morceaux de viande épais, panés;
• faire revenir des lardons ou du bacon;
• rissoler des pommes de terre crues;
• cuire du pain perdu;
  frire du poisson pané.

Utilisez les positions 5 et 6 pour :

• laisser mijoter;
  decongeler des legumes durs;
• cuire des morceaux de viande fine.

Utilisez les positions 1 à 4 pour :

• faire un bouillon ;
• cuire de la viande en daube;
• mijoter des légumes;
• fondre du chocolat;
• fondre du fromage.

Nettoyage

Conseil

Activez la sécurité enfants avant de commencer a nettoyer.

Nettoyage quotidien

• Bien que les projections d'aliments cuits ne puissant pas brûler, il est recommendé de nettoyer correctement la table de cuisson après son utilisation.
• Pour le nettoyage quotidien, il est recommandé d'utiliser un nettoyant doux et un chiffon humide.
• Séchéz ensuite la table de cuisson avec du papier essuie-tout ou un chiffon sec.

En cas de taches tenaces

• Les taches tenaces peuvent aussi s'enlever avec un produit d'entretien doux, par exemple, un produit pour la vaisselle.
• Enlevez les taches d'eau et les résidus calcaires avec du vinaigre blanc.
• Les traces de métal (provenant du glissement des casseroles) sont souvent difficiles à enlever. Il existe des produits spéciaux à ce sujet.
• Otez les projections d'aliments cuits à l'aide d'un gratoir en verre. Agissez de même en cas de plastique et de sucre fondus.

Produits proscrits

• N'utilisez jamais de produits à récurer. Ces produits risquent de rayer la plaque vitrocéramique, favorisant l'accumulation de calcaire et de saletés.
• N'utilisez jamais non plus d'objets susceptibles de provoquer des rayures, tels que des tampons en paille de fer ou des tampons à recycler.

Généralités

Si la surface vitrocéramique est cassée ou fissurée (si petit soit le dommage), arrêtez immédiatement le fonctionnement de l'appareil. Débranchez l'appareil ou mettez l'interrupteur de la conduite d'alimentation (en cas de connexion fixe) sur 0 ou déconnectez le/les fusible(s) dans le placard à compteurs. Contactez le service après-vente.

Tableau des pannes

Le fait d'avoir un doute quant au bon fonctionnement de votre apparéil, ne signifie pas automatiquement qu'il soit défectueux. Vérifiez toujours les points écuminés dans le tableau suivant et, pour en savoir davantage, consultez le site www.pelgrimservice.nl.

Symptôme Cause possible	Solution
Le ventilateur continue à fonctionner quelques minutes après l'extinction de la table de cuisson.	Refroidissement de la table de cuisson.	Fonctionnement normal.
Lors des premières utilisations, la table de cuisson dégage une légère odeur.	Réchauffement d'un nouvel appariel.	Cette odeur est normale et disparaitra après quelques utilisations. Aéréz la cuisine.
La table de cuisson fait un léger bruit de tic-tac.	Un léger bruit de tic-tac peut aussi se produit lorsque des positions de cuisson basses sont utilisées.	Fonctionnement normal.
Les casseroles font du bruit pendant la cuisson.	Ceci est dû à la circulation de l'énergie, de la table de cuisson à la casserole.	Lorsqu'une position de cuisson élevée est sélectionnée, ce phénomène est normal avec certaines casseroles. Il n'est pas nuisible, ni pour la casserole, ni pour la table de cuisson.
L'écran ne;cesse de clignoter après l'allumage d'un foyer. Le symbole de détention de casserole (U) s'affiche sur l'écran.	La casserole utilisée n'est pas adaptée à la cuisson par induction ou son diamètre est inférieur à 12 cm.	Utilisez une casserole appropriée.
Un foyer;cesse subitement de fonctionner et un signal retentit.	La durée programmée du minuteur est écoulée.	Éteignez le signal sonore en appuyant sur n'importe qu'elle touche.
La table de cuisson ne fonctionne pas et l'écran n'affiche aucune indication.	L'appareil n'est pas sous tension en raison d'une alimentation défectueuse ou d'un mauvais raccordement.	Contrôlez le fusible ou l'interrupteur électrique (en présence d'un apparil sans fiche).
Lors de l'allumage de la table de cuisson, le fusible de l'installation grille.	Mauvais raccordement de la table de cuisson.	Contrôlez le branchement électrique.
Code d'erreur ER03. Le panneau de commande est sale ou mouillé.	Nettoyez le panneau de commande.
Code d'erreur E3. Une casserole mal adaptée a été utilisée.	Utilisez une casserole adaptée à la cuisson par induction.
Code d'erreur E2. Surchauffe de l'appareil. Laissez refroidir l'appareil avant de relancer la cuisson.
Code d'erreur E6. Tension trop elevée et/ou mauvais raccordement.	Faites modifier votre raccordement.
Le fusible de l'installation grille lorsque les 4 foyers sont utilisés simultanément à une puissance elevée.	L'appareil est branché sur 1 phase/16 A et n'a pas été programmé sur « Lo »	Réglez l' apparil sur « Lo » (limiter de puissance).
Un ou plusieurs foyers ne fonctionnent pas ou ne chauffent pas suffisamment.	L' apparil est branché sur 1 phase/16 A et régle sur « Lo »	Le limiter de puissance incorpore dans l' apparil limite la puissance maximale pouvant être utilisée simultanémient.
Autres codes d'erreur. Générateur défectueux. Prenez contact avec le service après-vente.

Ce qu'il faut savoir

Consignes de sécurité relatives à l'installation

• Le raccordement doit se produit conformément aux consignes nationales et locales.
• L'appareil doit toujours être mis à la terre.
• Seul un installerétre technique agéré est autorisé à brancher cet apparéil!
• La table de cuisson doit être régée correctement, conformément au raccordement. Hi = raccordement multiphase (2 x 16 A); Lo = raccordement 1 phase (1 x 16 A).
• Pour le raccordement, utilisez un cable homologué (par exemple de type HO7RR) représentant un diamètre correspondant au raccordement. La gaine du cable doit être en caoutchouc.
  Le cable de raccordement doit etre libre de tout obstacle (tiroir, etc.).
• Si vous souhaitez effectuer une connexion fixe, veillez à ce qu'un interrupteur omnipolaire avec une distance de contact de 3 mm au minimum soit installé dans la conduite d'alimentation.
• Si le cable de raccordement est endommagé, il peut être remplaçé uniquement par le fabricant, son service après-vente ou une autre personne qualifiée, afin d'éviter toute situation dangereuse.
• Le plan de travail dans lequel la table de cuisson sera encastrée doit être plat.
• Le matériel des parois et du plan de travail entourant l'appareil doit être résistant à la chaleur (>85^) . Meme si l'appareil ne chauffe pas, la chaleur provenant, par exemple, d'une casserole chaude pourrait décolorer ou déformer la paroi.
• Les dommages dus à un branchement, un encastrement ou une utilisation erronée ne tombent pas sous le champ de la garantie.
• Le point de raccordement, la prise d'alimentation réseau et/ou la fiche de l'appareil doivent toujours être accessibles.

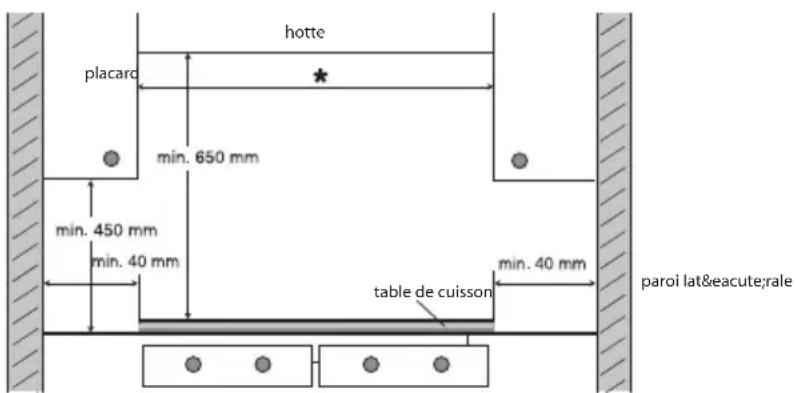

Espace autour de la table de cuisson

Un espace suffisant doit être aménaged autour de la table de cuisson pour assurer la sécurité d'utilisation. Contrôlez si cet espace est present.

• 600 mm

Dimensions d'encastrement

L'illustration suivante indique les dimensions de I'évidement.

Aération

L'électronique qui se trouve dans l'appareil a besoin d'être refroidie. L'appareil s'arrête en cas de ventilation insuffisante. Des évets ont été placés sur la face inférieure de l'appareil. Ils permettent l'aspiration de l'air frais. Sur le devant, l'appareil est équipé de bouches de soufflage.

Encastrement au-dessus d'un four, d'un tiroir ou d'un panneau fixe L'aération se produit via la plinthe (A) et l'arrière du placard (B). Sciez les trou s d'aeration (min. 100cm^2 ). L'alimentation d'air A est superflue en presence d'une autre ouverture, en plus de I'ouverture B, susceptible d'aspirer I'air.

Veillez à ce que la latte transversale ne gène pas la circulation de l'air. Si nécessaire, rabotez ou sciez la latte transversale C en biseau.

Veillez à ce que l'apport et l'évacuation d'air soit suffisants.

• Effectuez une ouverture de ventilation sur le devant du meuble de cuisine au minimum de la largeur de l'appareil et d'une hauteur minimale de 3 mm si l'appareil est encastre au-dessus d'un tiroir ou d'une planche. Respectez une distance minimale de 20 mm entre le tiroir ou la planche « D » et la table de cuisson.
• Respectez une distance minimale de 60~mm entre le tiroir ou la planche et la table de cuisson s'il n'est pas possible de placer une ouverture de ventilation.

Branchement électrique

De façon standard, cet apparéil est réglé pour un raccordement 2 phases avec 1 neutre, mais il peut également être raccordé sur 1 phase.

raccordement 2 phases avec 1 neutre (2 1N, 380 V~ / 50 Hz)

Fixez les points entre les points de raccordement 4 et 5.

La tension entre les phases et le neutre est de 230V et la tension entre les phases est de 400V . L'installation électrique de votre domicile doit être munie au minimum d'un fusible 16 A (2x). Le diamètre du cable de raccordement doit être d'au moins 2,5mm^2 .

raccordement 2 phases avec 2 neutres (2 2N, 230 V~ / 50 Hz)

La tension entre les phases et les neutres est de 230V et la tension entre les phases est de 0 V. L'installationlectronique de votre domicile doit'être munie au minimum d'un fusible 16 A (2x).Le diametre du cable de raccordement doit'être d'au moins 2,5mm^2

raccordement 1 phase avec 1 neutre (1 1N, 230 V~ / 50 Hz)

Fixez des points entre les points de raccordement 4 et 5 ainsi que 1 et 2. Le limiteur de puissance doit etre regle sur « Lo » (avec un raccordement 1x16 A).

Remarque: le raccordement 3 n'est pas utilisé

Utilisation de l'appareil sur 1 phase

Si l'installation domestique n'est pas équipée de fusibles de 32 ampères, il est possible de limiter la puissance totale de l'appareil (limiter de puissance) pour que la consommation électrique reste inférieure à 16 A. Si le limiter de puissance est enclenché, il est impossible d'utiliser les foyers simultanément à pleine puissance. Lorsque la puissance maximale est atteinte, l'appareil émet un bip et la puissance programmée clignote sur l'écran.

Réglage :

• Appuyez, dans les 2 minutes suivant la mise sous tension de l'appareil, simultanément sur les 4 touches de selection du foyer. Maintenez-les enforcées pendant au moins 3 secondes.
• « Hi » s'affiche sur l'écran.
• Appuyez sur la touche « - » ou « + » et sélectionné « Lo » sur l'écran.
• Appuyez, encore une fois, simultanément sur les 4 touches de sélection du foyer en les maintainant enforcées pendant au moins 3 secondes.

Encastrement

• Contrôlez si le meuble de cuisine et l'évidement satisfont aux exigences relatives aux dimensions et à la ventilation.
• Dans le cas d'un plan de travail synthétique ou en bois, traitez eventuèlement les côts latéraux avec un vernis d'étanchéité afin d'éviter que le plan de travail ne se déforme suite à l'absorption d'humidité.
• Posez l'appareil à l'envers sur le plan de travail.
  Fixez le cable de raccordement à l'appareil conformément aux exigences posées.
• Retirez le film de protection de la bande d'étanchéité et collez cette dernière dans les cannelures des profils en aluminium ou sur le bord de la plaque vitrocérément. Ne passez pas la bande d'étanchéité dans les angles, mais coupe 4 morceaux qui se rejoignent bien dans les angles.
• Retournez l'appareil et posez-le dans l'évidement.
• Raccordez l'appareil au réseau. L'appareil est maintainant prét à l'emploi.
• Contrôlez le fonctionnement. Si l'appareil est mal branché, il émettra un signal sonore ou affichera un code d'erreur sur les écrons.

Cet apparéil est conforme à toutes les directives CE applicables.

Type de table de cuisson IDK464ony
Induction x
Alimentation 230 V - 50 Hz
Puisance maximale des foyers et diamètres
Devant à gauche 2000 W / Ø 16 cm
Derrière à gauche 1400 W / Ø 16 cm
Derrière à droite 2300 W / Ø 20 cm
Devant à droite 1400 W / 16 cm
Puisance de raccordement
L1 3400 W
L2 3700 W
Puisance de raccordement totale 7100 W

Élimination de l'appareil et de l'emballage

Des matériaux durables ont été utilisés dans la fabrication de cet apparéil. Cet apparéil doit être eliminé de façon appropriée à la fin de son cycle de vie. Les autorités peuvent vous renseigner à ce sujet.

L'emballage de l'appareil est recyclable. Peuvent etre utilisés :

• du carton ;
• de la feuille de polyéthylène (PE) ;
• du polystyrene sans CFC (mousse rigide PS).

Ces matériaux doivent être éliminés de façon appropriée et conformément aux dispositions réglementaires.

Pour signaler l'obligation de traitement sélectif des apparils électroménagers, le symbole représentant une poubelle barrée a été apposé sur le produit. Cela signifie qu'à la fin du cycle de vie de l'appareil, celui-ci ne peut pas être mis au rebut avec les ordures menagères courantes. L'appareil doit être porté dans un centre communal spécifique dédié à la collecte sélective des déchets menagers, ou dans un point de vente proposant ce service.

Le retraitement séparé des apparèils electroménagers permet de prévenir les évventuels effets négatifs sur l'environnement et la santé causés par un traitement inapproprié. Il garantit que les matériaux qui composent l'appareil pourront être recupérés pour de notables économies d'énergie et de matière premières.

Attention! Ne jetez pas une plaque vitrocérample fissurée dans le conteneur à verre, mais apportez-la à la déchetterie municipale.

Déclaration de conformité

Nous déclarons que nos produits satisfont aux directives, mesures et règlements européens en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait reférence.

Beschreibung
