Produkttyp	Automatische mechanische Chronographen-Armbanduhr
Marke	Zenith
Modell	Defy El Primero 21 Swizz Beatz (49.9003.900476.R591)
Uhrwerk	Kaliber El Primero 9004, zertifizierter Chronometer
Uhrwerkdurchmesser	32,80 mm (14 ¼ Linien)
Uhrwerkhöhe	7,90 mm
Anzahl der Komponenten	293
Anzahl der Rubine	53
Federhäuser	2 (eines für die Uhr, eines für den Chronographen)
Gangreserve (Uhr)	50 Stunden
Frequenz (Uhr)	36.000 Halbschwingungen/Stunde (5 Hz)
Gangreserve (Chronograph)	Etwa 50 Minuten
Frequenz (Chronograph)	360.000 Halbschwingungen/Stunde (50 Hz)
Aufzug	Automatischer Einwegaufzug für die Uhr, manuell für den Chronographen über die Krone
Hauptfunktionen	Stunden, Minuten, Sekunden; Chronograph 1/100 Sekunde; 30-Minuten-Zähler bei 3h; Chronographensekunde bei 6h; Gangreserve Chronograph bei 12h
Zertifizierung	Chronometer (Timelab, Norm ISO 3159)
Internationale Garantie	2 Jahre, auf 3 Jahre verlängerbar bei Online-Registrierung
Empfohlene Wartung	Überholung alle 5 Jahre durch ein autorisiertes Zenith-Servicecenter
Energieversorgung	Automatischer mechanischer Antrieb (Aufzugsautomatik)

Häufig gestellte Fragen - Defy El Primero 21 Swizz Beatz 49.9003.900476.R591 ZENITH

Wie ziehe ich die Uhr auf?

Wenn die Uhr steht, drehen Sie die Krone in Position 0 (am Gehäuse anliegend) etwa 72 Umdrehungen im Gegenuhrzeigersinn, um sie vollständig aufzuziehen. Das tägliche Tragen der Uhr (mindestens 12 Stunden pro Tag) sorgt für den automatischen Aufzug über den Rotor.

Wie stelle ich die Uhrzeit ein?

Ziehen Sie die Krone in Position 1 (erste Raste). Drehen Sie sie in die gewünschte Richtung, um die Uhrzeit einzustellen. Drücken Sie die Krone dann wieder in Position 0.

Wie benutze ich den Chronographen?

Drücken Sie den Drücker (A), um die Zeitmessung zu starten und zu stoppen. Drücken Sie nach dem Stoppen den Drücker (C), um die Zeiger auf Null zurückzusetzen. Der Chronograph hat eine Gangreserve von etwa 50 Minuten.

Wie ziehe ich den Chronographen auf?

Bei Krone in Position 0 drehen Sie sie etwa 25 Umdrehungen im Uhrzeigersinn, bis der Zeiger der Gangreserve des Chronographen (bei 12h) das Maximum anzeigt. Dadurch wird das dem Chronographen zugeordnete Federhaus aufgezogen.

Wie hoch ist die Gangreserve der Uhr?

Die Uhr verfügt über eine Gangreserve von etwa 50 Stunden. Die Gangreserve des Chronographen beträgt etwa 50 Minuten und wird auf dem Zifferblatt bei 12h angezeigt.

Was tun, wenn die Uhr stehen bleibt?

Wenn die Uhr nicht ausreichend getragen wird, kann sie stehen bleiben. Ziehen Sie die Krone manuell etwa 72 Umdrehungen auf und tragen Sie sie mindestens 12 Stunden pro Tag, um den automatischen Aufzug aufrechtzuerhalten.

Wie pflege ich meine Uhr?

Zenith empfiehlt eine Überholung alle 5 Jahre in einem autorisierten Servicecenter. Vermeiden Sie starke Stöße, Wasser (falls nicht anders angegeben) und Magnetfelder. Reinigen Sie Gehäuse und Armband mit einem weichen Tuch.

Welche Garantie hat die Uhr?

Die Uhr ist durch eine internationale 2-Jahres-Garantie gegen Herstellungsfehler abgedeckt. Ein zusätzliches Jahr wird durch Registrierung auf www.zenith-watches.com innerhalb von 60 Tagen nach dem Kauf gewährt.

Was tun, wenn der Chronograph nicht korrekt auf Null zurückgesetzt wird?

Überprüfen Sie vor jeder Zeitmessung, ob die Zeiger auf Null stehen. Führen Sie bei Bedarf einen Nullabgleich durch, indem Sie fest auf den Drücker (C) drücken. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Zenith-Servicecenter.

Kann ich meine Uhr beim Sport tragen?

Die Uhr ist für den täglichen Gebrauch ausgelegt, aber vermeiden Sie Aktivitäten mit starken Stößen. Das mechanische Werk ist stoßempfindlich. Stellen Sie bei sportlicher Nutzung sicher, dass die Uhr gut befestigt ist.

BEDIENUNGSANLEITUNG Defy El Primero 21 Swizz Beatz 49.9003.900476.R591 ZENITH

GEBRAUCHSANWEISUNG 74-85

MANUAL DE USUARIO 86-97

ISTRUZIONI PER L'USO 98-109

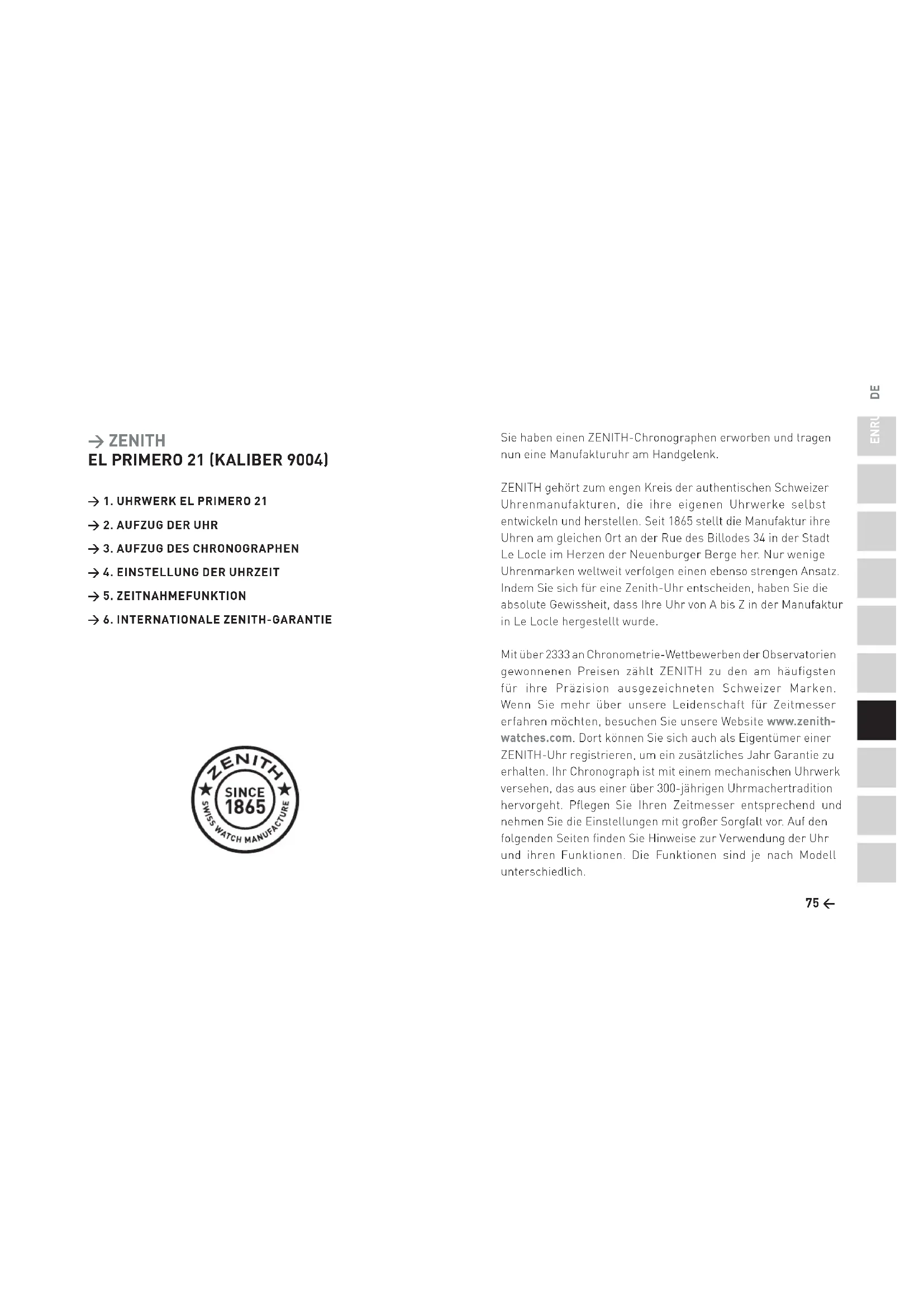

Sie haben einen ZENITH-Chronographen erworben und tragen nun eine Manufakturuhr am Handgelenk.

ZENITH gehört zum engen Kreis der authentischen Schweizer Uhrenmanufakturen, die ihre eigenen Uhrwerke selbst entwickeln und herstellen. Seit 1865 stellt die Manufaktur ihre Uhren am gleichen Ort an der Rue des Billodes 34 in der Stadt Le Locle im Herzen der Neuenburger Berge her. Nur wenige Uhrenmarken weltweit verfolgen einen ebenso strengen Ansatz. Indem Sie sich für eine Zenith-Uhr entscheiden, haben Sie die absolute Gewissheit, dass Ihre Uhr von A bis Z in der Manufaktur in Le Locle hergestellt wurde.

Mit über 2333 an Chronometrie-Wettbewerbender Observatorien gewonnenen Preisen zählt ZENITH zu den am häufigsten für ihre Präzision ausgezeichneten Schweizer Marken. Wenn Sie mehr über unsere Leidenschaft für Zeitmesser erfahren möchten, besuchen Sie unsere Website www.zenith-watches.com. Dort können Sie sich auch als Eigentümer einer ZENITH-Uhr registrieren, um ein zusätzliches Jahr Garantie zu erhalten. Ihr Chronograph ist mit einem mechanischen Uhrwerk versehen, das aus einer über 300-jährigen Uhrmachertradition hervorgeht. Pflegen Sie Ihren Zeitmesser entsprechend und nehmen Sie die Einstellungen mit großer Sorgfalt vor. Auf den folgenden Seiten finden Sie Hinweise zur Verwendung der Uhr und ihren Funktionen. Die Funktionen sind je nach Modell unterschiedlich.

1 → UHRWERK EL PRIMERO 21

Diese Uhr ist mit dem Uhrwerk El Primero 21 ausgestattet. Es handelt sich dabei um das einzige mechanische Chronographen-Uhrwerk mit Hundertstelsekundenmessung.

Das Uhrwerk El Primero 21 ist ein Meisterwerk modernster Ingenieurskunst. Es wurde unter dem Einsatz von Spitzentechnologien hergestellt und unter Anwendung innovativster Verfahren und Materialien veredelt, um zwei Ansprüche zu erfüllen: höchste Veredelungsqualität in Verbindung mit optimaler Leistung und Präzision am Handgelenk. Mit dem Uhrwerk El Primero 21 begründet der 1969 als präzisester Serienchronograph auf den Markt gebrachte Zeitmesser eine neue Ära der mechanischen Zeitmessung.

Seine beeindruckende Frequenz von 360.000 Halbschwingungen pro Stunde zeugt vom grenzenlosen Erfindungsgeist von Zenith und ermöglicht eine auf die Hundertstelsekunde genaue Zeitmessung. Der Zehntelsprung, der auf die Hundertstelsekunde genau erfolgt, stellt einen bahnbrechenden Fortschritt in Sachen Ganggenauigkeit und Konstruktion dar.

Für Zenith hat Präzision höchste Priorität. Damit die Zeitnahmefunktion die Präzision der Uhrzeitanzeige nicht beeinträchtigt, verfügt das Uhrwerk El Primero 21 über zwei unabhängige Räder- und Zeigerwerke [Zwei-Kelten-Konzeption].

So werden die Anzeige der Uhrzeit und die Chronographenfunktionen über zwei vollständig voneinander unabhängige Mechanismen mit eigenem Federhaus und eigener Hochfrequenzhemmung gesteuert.

Das Chronographenwerk schlägt mit einer atemberaubenden Frequenz von 50 Hertz (360.000 Halbschwingungen pro Stunde), während das traditionelle Uhrwerk eine Frequenz von 5 Hertz (36.000 Halbschwingungen pro Stunde) aufweist.

Technische Daten

El Primero 21 (Kaliber 9004)

Durchmesser: 32,80 mm (14 ¼)

Höhe: 7,90 mm

Anzahl Bauteile: 293

Anzahl Lagersteine: 53

2 Federhäuser:

→ Gangreserve der Uhr: 50 Stunden Frequenz: 36.000 Halbschwingungen pro Stunde (5 Hz)

→ Gangreserve des Chronographen: \~50 Min. Frequenz: 360.000 Halbschwingungen pro Stunde (50 Hz)

Einseitiger Automatikaufzug für das Uhrwerk und Handaufzug für das Chronographenwerk.

Funktionen:

→ Stunden, Minuten und Sekunden

→ 1/100 Chronographensekunde im Zentrum Minutenzähler bei 3 Uhr (30 Min.) Chronographensekunde bei 6 Uhr Gangreserve des Chronographen bei 12 Uhr

2 → AUFZUG DER UHR

Ihre Uhr verfügt über ein mechanisches Werk mit automatischem Aufzug. Das Uhrwerk kann entweder über die Krone oder durch die Bewegung der Schwungmasse aufgezogen werden. Wenn die Uhr am Handgelenk getragen wird, erfolgt der Aufzug über die Schwungmasse.

Stillstand der Uhr

Die Krone muss in der Position 0 sein, das heißt gegen das Gehäuse gedrückt.

Nehmen Sie die Uhr in die Hand und drehen Sie die Krone gegen den Uhrzeigersinn (72 Kronenumdrehungen bis zum Vollaufzug). Dadurch wird die Antriebsfeder im Federhaus gespannt. Damit der Automatikaufzug einwandfrei funktioniert, muss die Uhr mehrere Tage in Folge mindestens 12 Stunden am Tag getragen werden. Wird die Uhr nicht ausreichend getragen, bleibt sie stehen.

Wenn Sie Ihre Uhr nachts nicht tragen, können Sie sie morgens vor dem Anlegen mit einigen Umdrehungen der Krone aufziehen.

Die Gangreserve der vollständig aufgezogenen Uhr beträgt rund 50 Stunden, wird aber nicht auf dem Zifferblatt angezeigt. Einzig die Gangreserve des Chronographen kann auf dem Zifferblatt abgelesen werden.

CHRONOMETER-ZERTIFIKAT

Das Uhrwerk El Primero 9004 verfügt über ein Chronometer-Zertifikat von Timelab in Genf. Es hat die Prüfungen erfolgreich bestanden und entspricht den Anforderungen gemäß der Norm ISO 3159.

Der Begriff „Chronometer“ bezeichnet ein hochpräzises Zeitmessinstrument, das für verschiedene Lagen und Temperaturen geregelt ist.

3 → AUFZUG DES CHRONOGRAPHEN

Nebst der Zwei-Ketten-Konzeption des Kalibers und der außerordentlichen Präzision, die dadurch garantiert wird, umfasst das Uhrwerk El Primero 21 zwei weitere technische Innovationen: ein neuer, palentierter Mechanismus mit drei Herzen zum Starten, Stoppen und Nullstellen des Chronographen sowie ein neuer, exklusive Startermechanismus für eine jederzeit zuverlässige Funktion und das gleichzeitige Nullstellen der Sekunde, Zehntel- und Hundertstelsekunde.

Vorgehen

Die Krone muss in der Position (0) sein, das heißt gegen das Gehäuse gedrückt.

Nehmen Sie die Uhr in die Hand und drehen Sie die Krone im Uhrzeigersinn, bis der Zeiger die volle Chronographen-Gangreserve anzeigt (ca. 25 Umdrehungen). Dadurch wird die Antriebsfeder im Federhaus gespannt.

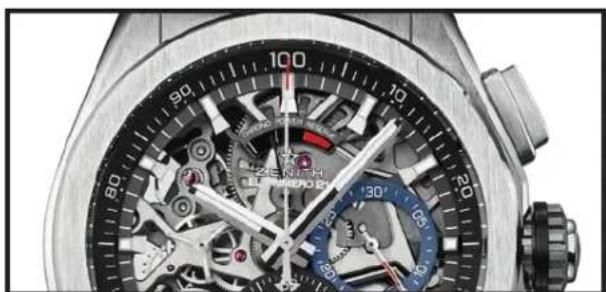

Die Chronographen-Gangreserve beträgt rund 50 Minuten und wird durch den Zeiger über dem Zenith-Logo angezeigt.

4 → EINSTELLUNG DER UHRZEIT

Position 0: Aufzugsposition

In dieser Position können Sie sowohl das Chronographenwerk wie auch das Uhrwerk durch Drehen der Krone von Hand aufziehen. Ziehen Sie die Krone um eine Stufe in die Position (1) heraus.

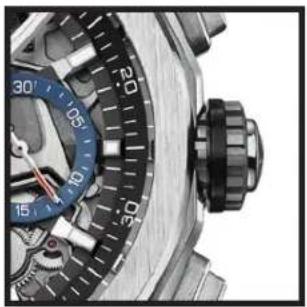

Position 1: Korrektur der Uhrzeit

Drehen Sie die Krone in beliebige Richtung, um die korrekte Uhrzeit einzustellen.

Vergessen Sie nicht, die Krone nach der Einstellung wieder in die Position (0) hineinzudrücken.

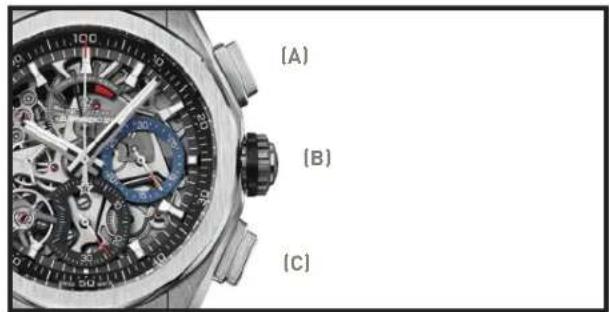

5 → ZEITNAHMEFUNKTION

Starten / Stoppen: Ein erstes Betätigen des Drückers (A) startet die Zeitnahme, ein zweites Betätigen des Drückers hält sie an. Fortsetzung der Zeitnahme: Ein erneutes Betätigen des Drückers (A) setzt die Zeitnahme fort.

Nullstellen: Bei angehaltenem Chronographen stellt ein einmaliges Betätigen des Drückers (C) den Chronographen- und die Zählerzeiger wieder auf null.

Achlung: Vor jeder Zeitnahme müssen die Chronographenzeiger auf null gestellt werden. Bei Bedarf sind sie durch Betätigen des Drückers (C) auf null zu stellen.

6 → INTERNATIONALE ZENITH-GARANTIE

Ihre Zenith-Uhr ist ein hoch technisches Präzisionserzeugnis, das vor Verlassen der Manufaktur strenge Qualitätskontrollen und Leistungstests durchlaufen hat. Sollte sie dennoch Fabrikationsfehler aufweisen, tritt die während zwei Jahren ab Kaufdatum gültige internationale Garantie in Kraft.

Sie können diese Garantie um ein weiteres Jahr verlängern, indem Sie Ihre Uhr auf der Website www.zenith-watches.com registrieren lassen. Die internationale Garantie kann in den offiziellen Zenith-Servicecentern der ganzen Welt geltend gemacht werden, sofern folgende Bedingungen erfüllt sind:

→ Die Uhr wurde bei einem offiziell autorisierten Zenith-Händler gekauft. Die Garantiekarte ist deutlich lesbar mit Name und Anschrift des autorisierten Zenith-Händlers sowie dem Kaufdatum und der Seriennummer der Uhr ausgefüllt.
→ Die Uhr wurde entsprechend den Zenith-Empfehlungen normal getragen und gepflegt und nicht unsachgemäß behandelt.
→ Die Garantiekarte (einzig anerkannter Kaufnachweis) liegt der Uhr bei, wenn sie an ein autorisiertes Zenith-Servicecenter eingeschickt wird.

Bitte beachten Sie, dass die internationale Zenith-Garantie normale Abnutzungserscheinungen, den natürlichen Verschleiß von Leder-, Gewebe- oder Kautschuk-Armbändern sowie eventuelle, beim Tragen entstandene Kratzer auf dem Gehäuse oder Saphirglas nicht deckt.

Ihre Uhr und das Uhrwerk verdienen besondere Beachtung und Pflege. Zur Aufrechterhaltung ihrer Präzision empfehlen die Zenith-Servicecenter eine Revision alle 5 Jahre.
