Produkttyp	Mechanische Chronographenuhr
Marke	ZENITH
Modell	Defy El Primero 21 49.9000.900478.M9000
Uhrwerk	El Primero 21 (Kaliber 9004)
Uhrwerk-Durchmesser	32,80 mm (14 1/4 Linien)
Uhrwerkhöhe	7,90 mm
Anzahl der Komponenten	293
Rubinsteine	53
Frequenz der Uhr	36.000 Halbschwingungen/Stunde (5 Hz)
Frequenz des Chronographen	360.000 Halbschwingungen/Stunde (50 Hz)
Gangreserve der Uhr	50 Stunden
Gangreserve des Chronographen	~50 Minuten
Aufzugstyp	Automatisch (Uhr) und manuell (Chronograph)
Funktionen	Stunden, Minuten, Sekunden; Chronograph 1/100 Sekunde in der Mitte; 30-Minuten-Zähler bei 3 Uhr; Chronographensekunde bei 6 Uhr; Gangreserve Chronograph bei 12 Uhr
Zertifizierung	Chronometer zertifiziert durch Timelab (ISO 3159)
Garantie	2 Jahre (international) + 1 zusätzliches Jahr bei Registrierung
Wartung	Überholung alle 5 Jahre durch ein autorisiertes Servicecenter empfohlen
Drücker	Start/Stopp (A), Rückstellung auf Null (C)

Häufig gestellte Fragen - Defy El Primero 21 49.9000.900478.M9000 ZENITH

Wie ziehe ich die Uhr auf?

Wenn die Uhr gestoppt ist, drehen Sie die Krone in Position 0 gegen den Uhrzeigersinn. 72 vollständige Umdrehungen für einen vollständigen Aufzug. Die Uhr lädt sich auch automatisch auf, wenn sie mindestens 12 Stunden pro Tag getragen wird.

Wie ziehe ich den Chronographen auf?

Drehen Sie die Krone in Position 0 im Uhrzeigersinn, bis der Zeiger der Gangreserve des Chronographen vollständig aufgezogen ist (ca. 25 Umdrehungen). Die Gangreserve des Chronographen beträgt etwa 50 Minuten.

Wie stelle ich die Uhrzeit ein?

Ziehen Sie die Krone in Position 1, drehen Sie sie dann in die gewünschte Richtung, um die Uhrzeit einzustellen. Drücken Sie die Krone anschließend wieder in Position 0.

Wie benutze ich den Chronographen?

Drücken Sie den Drücker A, um die Zeitnahme zu starten oder zu stoppen. Nach dem Stoppen drücken Sie den Drücker C, um die Zeiger auf Null zu setzen. Ein erneuter Druck auf A setzt die Zeitnahme fort.

Wie genau ist das El Primero 21 Uhrwerk?

Das Uhrwerk ist chronometerzertifiziert (ISO 3159) und schwingt mit einer Frequenz von 36.000 Halbschwingungen/Stunde für die Uhr und 360.000 Halbschwingungen/Stunde für den Chronographen, was eine Messung auf 1/100 Sekunde ermöglicht.

Was ist die Gangreserve?

Die Gangreserve der Uhr beträgt etwa 50 Stunden. Die des Chronographen beträgt etwa 50 Minuten, angezeigt durch einen Zeiger über dem Zenith-Logo.

Wie pflege ich meine Uhr?

ZENITH empfiehlt eine Überholung alle 5 Jahre in einem autorisierten Servicecenter, um die Genauigkeit zu erhalten. Vermeiden Sie Stöße und Wassereinwirkung, wenn die Uhr nicht wasserdicht ist.

Welche Garantie hat die Uhr?

Die Uhr hat eine internationale Garantie von 2 Jahren gegen Herstellungsfehler. Wenn Sie sich auf www.zenith-watches.com registrieren, erhalten Sie ein zusätzliches Jahr.

Was tun, wenn die Uhr stehen bleibt?

Wenn Sie die Uhr nicht ausreichend tragen, kann sie stehen bleiben. Geben Sie ihr morgens vor dem Tragen ein paar Kronenumdrehungen. Bleibt sie stehen, führen Sie einen vollständigen Aufzug von 72 Umdrehungen durch.

Kann ich das Armband selbst wechseln?

Ein Armbandwechsel ist möglich, es wird jedoch empfohlen, dies von einem autorisierten Servicecenter durchführen zu lassen, um Beschädigungen am Gehäuse zu vermeiden. Die Garantie deckt keinen natürlichen Verschleiß des Armbands ab.

BEDIENUNGSANLEITUNG Defy El Primero 21 49.9000.900478.M9000 ZENITH

GEBRAUCHSANWEISUNG 74-85

MANUAL DE USUARIO 86-97

ISTRUZIONI PER L'USO 98-109

puiuill 110-121

→ ZENITH

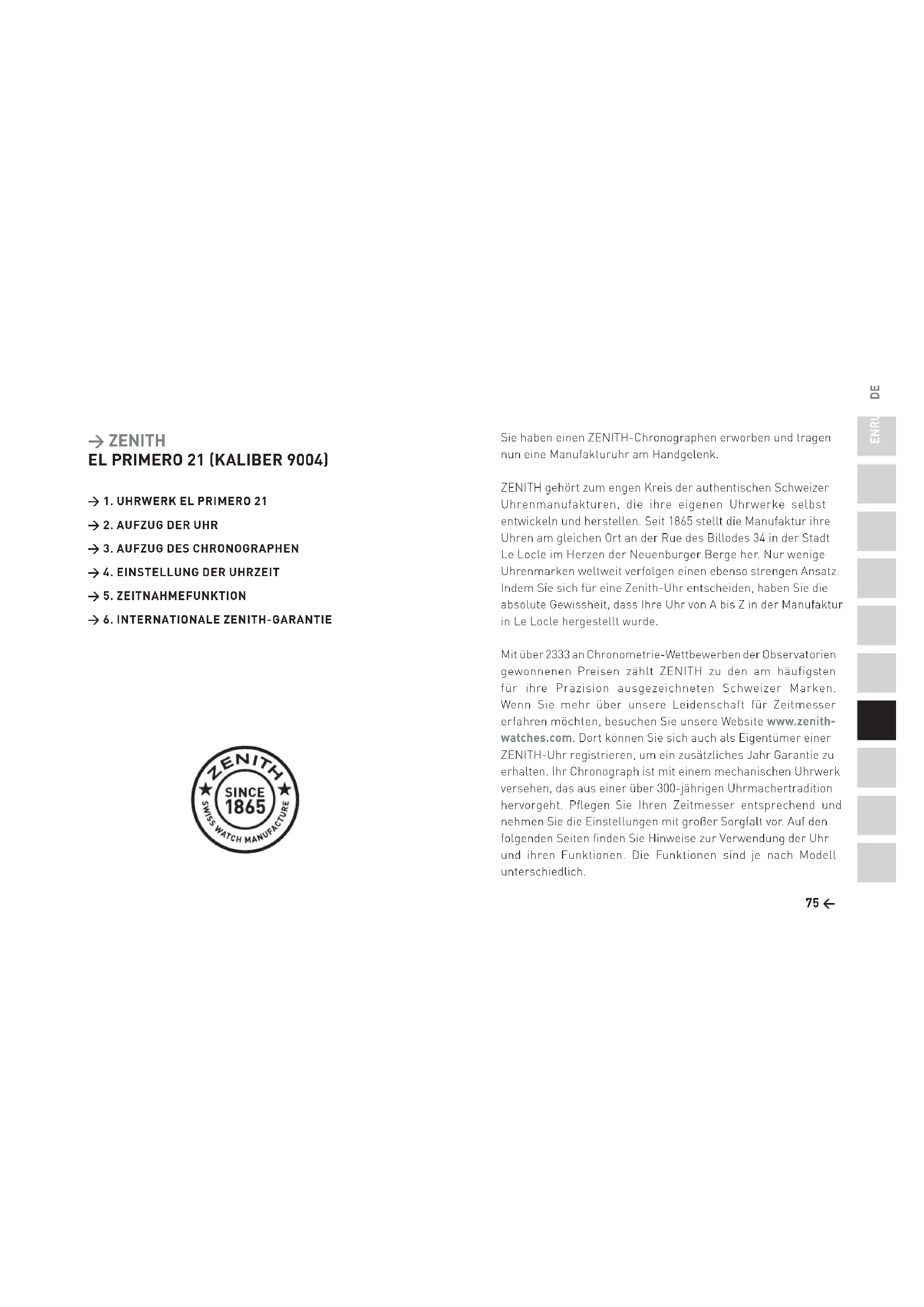

Sie haben einen ZENITH-Chronographen erworben und tragen nun eine Manufakturhr am Handgelenk.

ZENITH gezört zum engen Kreis der authentischen Schweizer Uhrenmanufakturen, die ihre eigenen Uhrwerke selbst entwickeln und herstellen. Seit 1865 stellt die Manufaktur ihre Uhren am gleichen Ort an der Rue des Billodes 34 in der Stadt Le Locle im Herzen der Neuenburger Berge her. Nur weniger Uhrenmarken weltweit verfolgen einen ebenso strengen Ansatz. Indem Sie sich für eine Zenith-Uhr entscheiden, haben Sie die absolute Gewissheit, dass ihre Uhr von A bis Z in der Manufaktur in Le Locle hergestellt wurde.

Mit über 2333 an Chronometrie-Wettbewerbender Observatorien gewonnenen Preisen zahlt ZENITH zu den am haufigsten für ihre Prazision ausgezeichneten Schweizer Marken. Wenn Sie mehr über unsere Leidenschaft für Zeitmesser erfolhren möchten, besuchen Sie unsere Website www.zenith-watches.com. Dort konnen Sie sich auch als Eigentümer einer ZENITH-Uhr registrierten, um ein zusätzliches Jahr Garantie zu erhalten. Ihr Chronograph ist mit einem mechanischen Uhrwerk versehen, das aus einer über 300-jährigen Uhrmachertradition hervorght. Pflegeten Sie ihren Zeitmesser entsprechend und nehmen Sie die Einstellungen mit großer Sorgfalt vor. Auf den folgenden Seiten finden Sie Hinweise zur Verwendung der Uhrund ihren Funktionen. Die Funktionen sind je nach Modell unterschiedlich.

75←

1 UHRWERK EL PRIMERO 21

These Uhrist mit dem Uhrwerk El Primero 21 ausgestattet. Es handelt sich darauf um das einzige mechanische Chronographen-Uhrwerk mit Hundertstelsekundenmessung.

Das Uhrwerk El Primero 21 ist ein Meisterwerk modernster Ingenieurskunst. Es wurde unter dem Einsatz von Spitzentechnologien hergestellt und unter Anwendung innovativer Verfahren und Materialien veredelt, um zwei Ansprüche zu erfüllen: hochste Veredelungsqualität in Verbindung mit optimaler Leistung und Prazision am Handgelenk. Mit dem Uhrwerk El Primero 21 begründet der 1969 als prazisenter Serienchronograph auf den Markt gebrachte Zeitmesser eine neue Ära der mechanischen Zeitmessung.

Seine beeindruckende Frequenz von 360.000 Halbschwingungen pro Stunde zeugt vom granzenlosten Erfindungsgeist von Zenith und ermöglicht eine auf die Hundertslelsekunde genaue Zeitmessung. Der Zehntelsprung, der auf die Hundertslelsekunde genau erfolgt, stellt einen bahnbrechenden Fortschnitt in Sachen Ganggenaigungkeit und Konstruktion dar.

Für Zenith hat Prazision hochste Priorität. Damit die Zeitnehmefunktion die Prazision der Uhrzeitanzeige nicht beeinträchtigt, verfügt das Uhrwerk El Primero 21 über zwei unabhängige Räder- und Zeigerwerke [Zwei-Kellen-Konzepion].

So werden die Anzeige der Uhrzeit und die Chronographenfunktionen über zwei vollständig voneinander unabhängige Mechanismen mit eigenem Federhaus und eigener Hochfrequenzhemmung gesteuet.

Das Chronographenwerk schlägt mit einer attemberaubenden Frequenz von 50 Hertz (360.000 Halbschwingungen pro Stunde), während das traditionelle Uhrwerk eine Frequenz von 5 Hertz (36.000 Halbschwingungen pro Stunde) aufweist.

Technische Daten

El Primero 21 [Kaliber 9004]

Anzahl Bauteile: 293

Anzahl Lagersteine: 53

2 Federhauser:

Gangreserve der Uhr: 50 Stunden

Frequenz: 36.000 Halbschwingungen pro Stunde [5 Hz]

Gangrescvc des Chronographen: 50 Min.

Frequenz: 360.000 Halbschwingungen pro Stunde (50 Hz)

Einseitiger Automatikaufzug für das Uhrwerk und Handaufzug für das Chronographenwerk.

Funktionen:

→Stunden, Minuten und Sekunden

→1/100 Chronographensekunde im Zentrum

Minutenzahler bei 3 Uhr (30 Min.)

Chronographensekunde bei 6 Uhr

Gangreserve des Chronographen bei 12 Uhr

2 AUFZUG DER UHR

Ohr Uhr verfugt uber ein mechanisches Werk mit automatischen Aufzug. Das Uhrwerk kann entweder uber die Krone oder durch die Bewegung der Schwungmasse aufgezogen werden. Wenn die Uhr am Handgelenk getragen wird, erfolgt der Aufzug uber die Schwungmasse.

Stillstand der Uhr

Die Krone muss in der Position 0 sein, das heißt gegen das Gehäuse gedrückt.

Nehmen Sie die Uhr in die Hand und drehen Sie die Krone gegen den Uhrzeigersinn [72 Kronenumdrehungen bis zum Vollaufzug]. Dadurch wird die Antriebsfeder im Federhaus gespannt. Damit der Automatikaufzug einwandfrei Funktioniert, muss die Uhr mehrere Tage in Folge mindestens 12 Stunden am Tag getragen werden. Wirde die Uhr nicht ausreichend getragen, bleibt sie stehen.

Wenn Sie Ihr Uhr nachts nicht tragen, konnen Sie sie morgens vor dem Anlegen mit einigen Umdrehungen der Krone aufziehen.

Die Gangreserve der vollständig aufgezogenen Uhr beträgt rund 50 Stunden, wird aber nicht auf dem Zifferblatt angezeigt. Einzig die Gangreserve des Chronographen kann auf dem Zifferblatt abgelesen werden:

CHRONOMETER-ZERTIFIKAT

Das Uhrwerk El Primero 9004 verfügbar über ein Chronometer-Zertifikat von Timelab in Genf. Es hat die Prüfungen erfolgreich bestanden und entspricht den Anforderungen gemäß der Norm ISO 3159.

Der Begriff „Chronometer" bezeichnet ein hochprézises Zeitmessinstrument, das für verschiedene Lagen und Temperaturen geregelt ist.

3 AUFZUG DES CHRONOGRAPHEN

Nebst der Zwei-Ketten-Konzeption des Kalibers und der außerordentlichen Prazision, die dadurch garantiert wird, umfasst das Uhrwerk El Primero 21 zwei weitere technische Innovationen: ein neuer, patentierter Mechanismus mit drei Herzen zum Starten, Stoppen und Nullstellen des Chronographen sowie ein neuer, exklusiver Startermechanismus für eine jederzeit zuverlüssige Funktion und das gleichzeitige Nullstellen der Sekunde, Zehntel- und Hundertstelsekunde.

Vorgehen

Die Krone muss in der Position (0) sein, das heißt gegen das Gehäuse gedrückt.

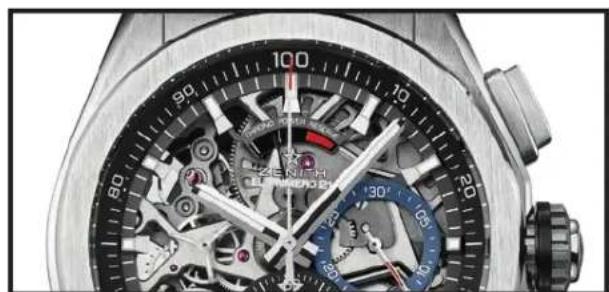

Nehmen Sie die Uhr in die Hand und drehen Sie die Krone im Uhrzeigersinn, bis der Zeiger die volle Chronographen-Gangreserve anziegt (ca. 25 Umdrehungen). Dadurch wird die Antriebsfeder im Federhaus gespannt.

Die Chronographen-Gangreserve beträgt rund 50 Minuten und wird durch den Zeiger über dem Zenith-Logo angezeigt.

81←

4→EINSTELLUNG DER UHRZEIT

Position 0: Aufzugsposition

In dieser Position können Sie sowohl das Chronographenwerk wie auch das Uhrwerk durch Drehen der Krone von Hand aufziehen. Ziehen Sie die Krone um eine Stufe in die Position [1] Heraus.

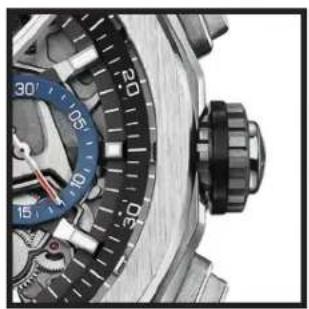

Position 1: Korrektur der Uhrzeit

Drehen Sie die Krone in beliebige Richtung, um die korrekte Uhrzeit einzustellen.

Vergessen Sie nicht, die Krone nach der Einstellung wieder in die Position [0] hineinzudrücken.

[0]
(1)

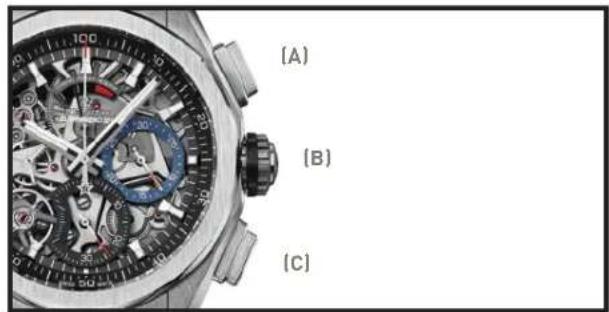

5→ZEITNAHMEFUNKTION

Starten / Stopen: Ein erstes Betätigungen des Drückers (A) startel die Zeitnahme, ein zweites Betätigungen des Drückers hält sie an.Fortsetzung der Zeitnahme: Ein erneutes Betätigten des Drückers (A) setzt die Zeitnahme fort.

Nullstellen: Bei angehaltenem Chronographen besteht einomaliges Betätigten des Druckers (C) den Chronographenund die Zählerzeiger wieder auf null.

Achtung:Vor jeder Zeitnahme,müssen die Chronographenzeiger auf null gestellt werden. Bei Bedarf sind sie durch Betätigendes Druckers (C) auf null zu stellen.

6 INTERNATIONALE ZENITH-GARANTIE

Ohr Zenith-Uhr ist ein hoch technisches Prazisionserzeugnis, das vor Verlassen der Manufaktur strenge Qualitätskontroll und Leistungstests durchlaufen hat. Sollte sie Dennoch Fabrikationsfehler aufweisen, tritt die während zwei Jahren ab Kaufdatum gültige internationale Garantie in Kraft.

Sie können diese Garantie um ein weiteres Jahr verlangern, indem Sie Ihr Uhr auf der Website www.zenith-watches.com registrierten laussen. Die internationale Garantie kann in den officiellen Zenith-Servicecentern der ganzen Welt geltend gemacht werden, sofern folgende Bedingungen erfüllt sind:

Die Uhr wurde bei einem officiell autorisierten Zenith- Handler gekauft. Die Garantiekarte ist deutlich lesbar mit Name und Anschrift des autorisierten Zenith- Handlerls sowie dem Kaufdatum und der Seriennummer der Uhr ausgefüllt.
Die Uhr wurde entsprechend den Zenith-Empfehlungen normal getragen und gepflegt und nicht unsachgemäß behandelt.
Die Garantiekarte (einzig anerkannter Kaufnachweis) liegt der Uhr bei, wenn sie an ein autorisiertes Zenith-Servicecenter eingeschiedt wird.

Bitte beachten Sie, dass die internationale Zenith-Garantie normale Abnutzungsercheinungen, den natürlichen Verschleib von Leder-, Gewebe- oder Kautschuk-Armbandern sowie eventuelle, beim Tragen entstandene Kratzer auf dem Gehäuse oder Saphirglas nichtdeckt.

Ohre Uhr und das Uhrwerk verdienen besondere Beachtung und Pflege. Zur Aufrechterhaltung ihrer Prazision empfehlen die Zenith-Servicecenter eine Revision alle 5 Jahre.
