Produkttyp	Armbanduhr
Marke	Zenith
Modell	Defy El Primero 21 Swizz Beatz
Referenz	45.9001.900478.R581
Uhrwerk	El Primero 21, Kaliber 9004, mechanisch mit Automatikaufzug
Durchmesser des Uhrwerks	32.80 mm
Höhe des Uhrwerks	7.90 mm
Anzahl der Komponenten	293
Anzahl der Rubine	53
Frequenz der Uhr	36 000 Halbschwingungen/Stunde (5 Hz)
Frequenz des Chronographen	360 000 Halbschwingungen/Stunde (50 Hz)
Gangreserve der Uhr	ca. 50 Stunden
Gangreserve des Chronographen	ca. 50 Minuten
Aufzug	Automatischer einseitiger Aufzug für die Uhr, manuell für den Chronographen
Hauptfunktionen	Stunden, Minuten, Sekunden; Chronograph 1/100 Sekunde in der Mitte, 30-Minuten-Zähler bei 3 Uhr, Chrono-Sekunde bei 6 Uhr, Gangreserve Chrono bei 12 Uhr
Zertifizierung	Zertifizierter Chronometer (Timelab, Genf, Norm ISO 3159)
Garantie	2 Jahre international + 1 zusätzliches Jahr bei Registrierung (www.zenith-watches.com)
Empfohlene Wartung	Revision alle 5 Jahre in einem autorisierten Zenith-Servicecenter
Materialien	Gehäuse aus Stahl oder Titan (je nach Version), Saphirglas

Häufig gestellte Fragen - Defy El Primero 21 Swizz Beatz 45.9001.900478.R581 ZENITH

Wie kann ich meine Zenith Defy El Primero 21 manuell aufziehen?

Wenn die Uhr gestoppt ist, drehen Sie die Krone in Position 0 gegen den Uhrzeigersinn. Zählen Sie etwa 72 Umdrehungen für einen vollständigen Aufzug. Die Uhr zieht sich auch automatisch auf, wenn Sie sie tragen.

Wie ziehe ich den Chronographen separat auf?

Drehen Sie die Krone in Position 0 im Uhrzeigersinn etwa 25 Umdrehungen, bis der Gangreservezeiger des Chronographen vollständig aufgezogen ist (Anzeige bei 12 Uhr).

Wie hoch ist die Gangreserve der Uhr und des Chronographen?

Die Uhr hat eine Gangreserve von ca. 50 Stunden. Der Chronograph läuft nach dem Aufziehen etwa 50 Minuten. Die Gangreserve des Chronographen wird auf dem Zifferblatt angezeigt, nicht die der Uhr.

Wie benutze ich den 1/100-Sekunden-Chronographen?

Drücken Sie den Drücker A, um die Zeitmessung zu starten, ein zweites Drücken stoppt sie. Um auf Null zurückzusetzen, drücken Sie den Drücker C, nachdem Sie den Chronographen gestoppt haben. Stellen Sie sicher, dass die Zeiger vor dem Start auf Null stehen.

Wie stelle ich die Uhrzeit an meiner Uhr ein?

Ziehen Sie die Krone in Position 1. Drehen Sie sie in die gewünschte Richtung, um die Uhrzeit zu korrigieren. Drücken Sie dann die Krone wieder in Position 0.

Ist meine Uhr wasserdicht?

Die Anleitung gibt keine genaue Wasserdichtigkeit an. Bei Zenith-Uhren hängt die Wasserdichtigkeit vom Modell ab. Fragen Sie ein autorisiertes Servicecenter nach den genauen Spezifikationen Ihrer Uhr.

Welche Frequenz hat das Uhrwerk und warum ist sie wichtig?

Das Uhrwerk der Uhr schwingt mit 36.000 Halbschwingungen/Stunde (5 Hz) und das des Chronographen mit 360.000 Halbschwingungen/Stunde (50 Hz). Diese hohe Frequenz ermöglicht eine Messung auf 1/100 Sekunde und hohe Präzision.

Wie kann ich die zusätzliche Garantie von einem Jahr erhalten?

Registrieren Sie sich als Besitzer auf der Website www.zenith-watches.com. Sie erhalten dann ein zusätzliches Garantiejahr zusätzlich zu den zwei Jahren internationaler Garantie.

Welche Wartung wird für meine Uhr empfohlen?

Zenith empfiehlt eine vollständige Revision alle 5 Jahre in einem autorisierten Servicecenter, um die Genauigkeit und einwandfreie Funktion zu erhalten.

Was tun, wenn der Chronograph nicht richtig auf Null zurückgeht?

Führen Sie einen Nullstellungsvorgang durch, indem Sie den Drücker C fest drücken, während der Chronograph gestoppt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Servicecenter.

BEDIENUNGSANLEITUNG Defy El Primero 21 Swizz Beatz 45.9001.900478.R581 ZENITH

GEBRAUCHSANWEISUNG 74-85

MANUAL DE USUARIO 86-97

ISTRUZIONI PER L'USO 98-109

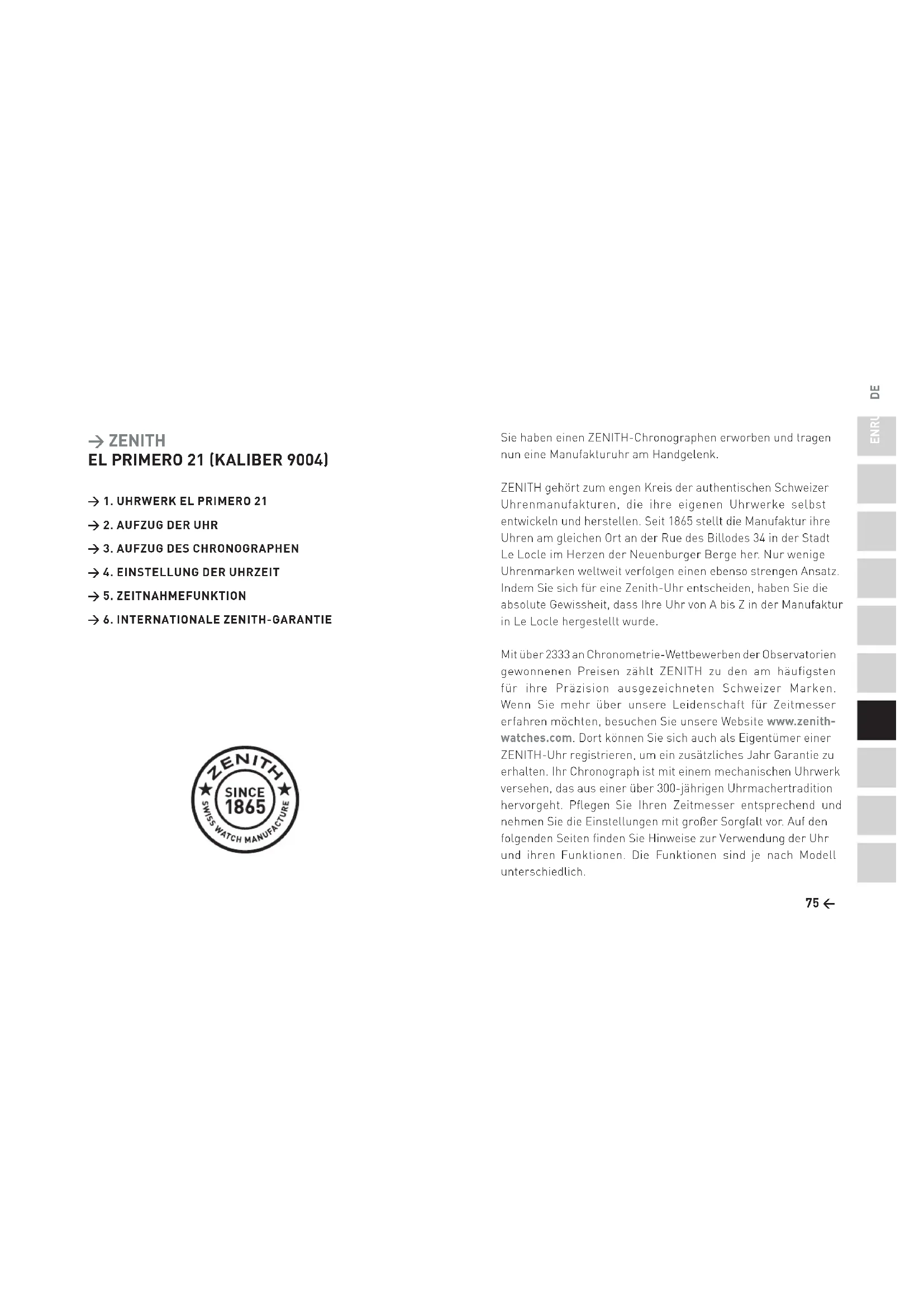

Sie haben einen ZENITH-Chronographen erworben und tragen nun eine Manufakturuhr am Handgelenk.

ZENITH gehört zum engen Kreis der authentischen Schweizer Uhrenmanufakturen, die ihre eigenen Uhrwerke selbst entwickeln und herstellen. Seit 1865 stellt die Manufaktur ihre Uhren am gleichen Ort an der Rue des Billodes 34 in der Stadt Le Locle im Herzen der Neuenburger Berge her. Nur wenige Uhrenmarken weltweit verfolgen einen ebenso strengen Ansatz. Indem Sie sich für eine Zenith-Uhr entscheiden, haben Sie die absolute Gewissheit, dass Ihre Uhr von A bis Z in der Manufaktur in Le Locle hergestellt wurde.

Mit über 2333 an Chronometrie-Wettbewerbender Observatorien gewonnenen Preisen zählt ZENITH zu den am häufigsten für ihre Präzision ausgezeichneten Schweizer Marken. Wenn Sie mehr über unsere Leidenschaft für Zeitmesser erfahren möchten, besuchen Sie unsere Website www.zenith-watches.com. Dort können Sie sich auch als Eigentümer einer ZENITH-Uhr registrieren, um ein zusätzliches Jahr Garantie zu erhalten. Ihr Chronograph ist mit einem mechanischen Uhrwerk versehen, das aus einer über 300-jährigen Uhrmachertradition hervorgeht. Pflegen Sie Ihren Zeitmesser entsprechend und nehmen Sie die Einstellungen mit großer Sorgfalt vor. Auf den folgenden Seiten finden Sie Hinweise zur Verwendung der Uhr und ihren Funktionen. Die Funktionen sind je nach Modell unterschiedlich.

1 → UHRWERK EL PRIMERO 21

Diese Uhr ist mit dem Uhrwerk El Primero 21 ausgestattet. Es handelt sich dabei um das einzige mechanische Chronographen-Uhrwerk mit Hundertstelsekundenmessung.

Das Uhrwerk El Primero 21 ist ein Meisterwerk modernster Ingenieurskunst. Es wurde unter dem Einsatz von Spitzentechnologien hergestellt und unter Anwendung innovativster Verfahren und Materialien veredelt, um zwei Ansprüche zu erfüllen: höchste Veredelungsqualität in Verbindung mit optimaler Leistung und Präzision am Handgelenk. Mit dem Uhrwerk El Primero 21 begründet der 1969 als präzisester Serienchronograph auf den Markt gebrachte Zeitmesser eine neue Ära der mechanischen Zeitmessung.

Seine beeindruckende Frequenz von 360.000 Halbschwingungen pro Stunde zeugt vom grenzenlosen Erfindungsgeist von Zenith und ermöglicht eine auf die Hundertstelsekunde genaue Zeitmessung. Der Zehntelsprung, der auf die Hundertstelsekunde genau erfolgt, stellt einen bahnbrechenden Fortschritt in Sachen Ganggenauigkeit und Konstruktion dar.

Für Zenith hat Präzision höchste Priorität. Damit die Zeitnahmefunktion die Präzision der Uhrzeitanzeige nicht beeinträchtigt, verfügt das Uhrwerk El Primero 21 über zwei unabhängige Räder- und Zeigerwerke [Zwei-Kelten-Konzeption].

So werden die Anzeige der Uhrzeit und die Chronographenfunktionen über zwei vollständig voneinander unabhängige Mechanismen mit eigenem Federhaus und eigener Hochfrequenzhemmung gesteuert.

Das Chronographenwerk schlägt mit einer atemberaubenden Frequenz von 50 Hertz (360.000 Halbschwingungen pro Stunde), während das traditionelle Uhrwerk eine Frequenz von 5 Hertz (36.000 Halbschwingungen pro Stunde) aufweist.

Technische Daten

El Primero 21 (Kaliber 9004)

Durchmesser: 32,80 mm (14 ¼)

Höhe: 7,90 mm

Anzahl Bauteile: 293

Anzahl Lagersteine: 53

2 Federhäuser:

→ Gangreserve der Uhr: 50 Stunden Frequenz: 36.000 Halbschwingungen pro Stunde (5 Hz)

→ Gangreserve des Chronographen: \~50 Min. Frequenz: 360.000 Halbschwingungen pro Stunde (50 Hz)

Einseitiger Automatikaufzug für das Uhrwerk und Handaufzug für das Chronographenwerk.

Funktionen:

→ Stunden, Minuten und Sekunden

→ 1/100 Chronographensekunde im Zentrum Minutenzähler bei 3 Uhr (30 Min.) Chronographensekunde bei 6 Uhr Gangreserve des Chronographen bei 12 Uhr

2 → AUFZUG DER UHR

Ihre Uhr verfügt über ein mechanisches Werk mit automatischem Aufzug. Das Uhrwerk kann entweder über die Krone oder durch die Bewegung der Schwungmasse aufgezogen werden. Wenn die Uhr am Handgelenk getragen wird, erfolgt der Aufzug über die Schwungmasse.

Stillstand der Uhr

Die Krone muss in der Position 0 sein, das heißt gegen das Gehäuse gedrückt.

Nehmen Sie die Uhr in die Hand und drehen Sie die Krone gegen den Uhrzeigersinn (72 Kronenumdrehungen bis zum Vollaufzug). Dadurch wird die Antriebsfeder im Federhaus gespannt. Damit der Automatikaufzug einwandfrei funktioniert, muss die Uhr mehrere Tage in Folge mindestens 12 Stunden am Tag getragen werden. Wird die Uhr nicht ausreichend getragen, bleibt sie stehen.

Wenn Sie Ihre Uhr nachts nicht tragen, können Sie sie morgens vor dem Anlegen mit einigen Umdrehungen der Krone aufziehen.

Die Gangreserve der vollständig aufgezogenen Uhr beträgt rund 50 Stunden, wird aber nicht auf dem Zifferblatt angezeigt. Einzig die Gangreserve des Chronographen kann auf dem Zifferblatt abgelesen werden.

CHRONOMETER-ZERTIFIKAT

Das Uhrwerk El Primero 9004 verfügt über ein Chronometer-Zertifikat von Timelab in Genf. Es hat die Prüfungen erfolgreich bestanden und entspricht den Anforderungen gemäß der Norm ISO 3159.

Der Begriff „Chronometer“ bezeichnet ein hochpräzises Zeitmessinstrument, das für verschiedene Lagen und Temperaturen geregelt ist.

3 → AUFZUG DES CHRONOGRAPHEN

Nebst der Zwei-Ketten-Konzeption des Kalibers und der außerordentlichen Präzision, die dadurch garantiert wird, umfasst das Uhrwerk El Primero 21 zwei weitere technische Innovationen: ein neuer, palentierter Mechanismus mit drei Herzen zum Starten, Stoppen und Nullstellen des Chronographen sowie ein neuer, exklusive Startermechanismus für eine jederzeit zuverlässige Funktion und das gleichzeitige Nullstellen der Sekunde, Zehntel- und Hundertstelsekunde.

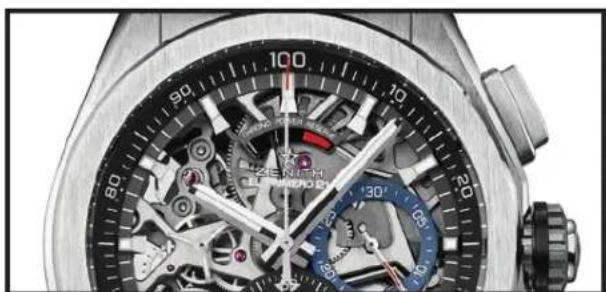

Vorgehen

Die Krone muss in der Position (0) sein, das heißt gegen das Gehäuse gedrückt.

Nehmen Sie die Uhr in die Hand und drehen Sie die Krone im Uhrzeigersinn, bis der Zeiger die volle Chronographen-Gangreserve anzeigt (ca. 25 Umdrehungen). Dadurch wird die Antriebsfeder im Federhaus gespannt.

Die Chronographen-Gangreserve beträgt rund 50 Minuten und wird durch den Zeiger über dem Zenith-Logo angezeigt.

4 → EINSTELLUNG DER UHRZEIT

Position 0: Aufzugsposition

In dieser Position können Sie sowohl das Chronographenwerk wie auch das Uhrwerk durch Drehen der Krone von Hand aufziehen. Ziehen Sie die Krone um eine Stufe in die Position (1) heraus.

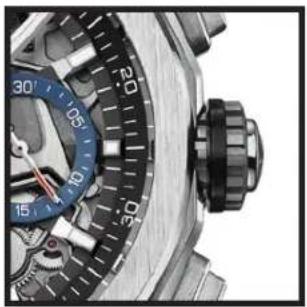

Position 1: Korrektur der Uhrzeit

Drehen Sie die Krone in beliebige Richtung, um die korrekte Uhrzeit einzustellen.

Vergessen Sie nicht, die Krone nach der Einstellung wieder in die Position (0) hineinzudrücken.

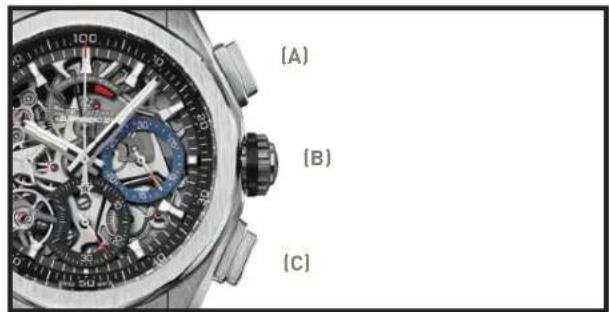

5 → ZEITNAHMEFUNKTION

Starten / Stoppen: Ein erstes Betätigen des Drückers (A) startet die Zeitnahme, ein zweites Betätigen des Drückers hält sie an. Fortsetzung der Zeitnahme: Ein erneutes Betätigen des Drückers (A) setzt die Zeitnahme fort.

Nullstellen: Bei angehaltenem Chronographen stellt ein einmaliges Betätigen des Drückers (C) den Chronographen- und die Zählerzeiger wieder auf null.

Achlung: Vor jeder Zeitnahme müssen die Chronographenzeiger auf null gestellt werden. Bei Bedarf sind sie durch Betätigen des Drückers (C) auf null zu stellen.

6 → INTERNATIONALE ZENITH-GARANTIE

Ihre Zenith-Uhr ist ein hoch technisches Präzisionserzeugnis, das vor Verlassen der Manufaktur strenge Qualitätskontrollen und Leistungstests durchlaufen hat. Sollte sie dennoch Fabrikationsfehler aufweisen, tritt die während zwei Jahren ab Kaufdatum gültige internationale Garantie in Kraft.

Sie können diese Garantie um ein weiteres Jahr verlängern, indem Sie Ihre Uhr auf der Website www.zenith-watches.com registrieren lassen. Die internationale Garantie kann in den offiziellen Zenith-Servicecentern der ganzen Welt geltend gemacht werden, sofern folgende Bedingungen erfüllt sind:

→ Die Uhr wurde bei einem offiziell autorisierten Zenith-Händler gekauft. Die Garantiekarte ist deutlich lesbar mit Name und Anschrift des autorisierten Zenith-Händlers sowie dem Kaufdatum und der Seriennummer der Uhr ausgefüllt.
→ Die Uhr wurde entsprechend den Zenith-Empfehlungen normal getragen und gepflegt und nicht unsachgemäß behandelt.
→ Die Garantiekarte (einzig anerkannter Kaufnachweis) liegt der Uhr bei, wenn sie an ein autorisiertes Zenith-Servicecenter eingeschickt wird.

Bitte beachten Sie, dass die internationale Zenith-Garantie normale Abnutzungserscheinungen, den natürlichen Verschleiß von Leder-, Gewebe- oder Kautschuk-Armbändern sowie eventuelle, beim Tragen entstandene Kratzer auf dem Gehäuse oder Saphirglas nicht deckt.

Ihre Uhr und das Uhrwerk verdienen besondere Beachtung und Pflege. Zur Aufrechterhaltung ihrer Präzision empfehlen die Zenith-Servicecenter eine Revision alle 5 Jahre.
