Defy El Primero 21 Swizz Beatz 45.9001.900478.R581 - Orologio ZENITH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio da polso
Marca	Zenith
Modello	Defy El Primero 21 Swizz Beatz
Riferimento	45.9001.900478.R581
Movimento	El Primero 21, Calibro 9004, meccanico a carica automatica
Diametro del movimento	32.80 mm
Altezza del movimento	7.90 mm
Numero di componenti	293
Numero di rubini	53
Frequenza dell'orologio	36 000 alternanze/ora (5 Hz)
Frequenza del cronografo	360 000 alternanze/ora (50 Hz)
Riserva di carica dell'orologio	Circa 50 ore
Riserva di carica del cronografo	Circa 50 minuti
Carica	Automatica unidirezionale per l'orologio, manuale per il cronografo
Funzioni principali	Ora, minuti, secondi; cronografo 1/100 di secondo al centro, contatore 30 minuti a ore 3, secondi crono a ore 6, riserva di carica crono a ore 12
Certificazione	Cronometro certificato (Timelab, Ginevra, norma ISO 3159)
Garanzia	2 anni internazionale + 1 anno aggiuntivo su registrazione (www.zenith-watches.com)
Manutenzione consigliata	Revisione ogni 5 anni in un centro autorizzato Zenith
Materiali	Cassa in acciaio o titanio (a seconda della versione), vetro zaffiro

Domande frequenti - Defy El Primero 21 Swizz Beatz 45.9001.900478.R581 ZENITH

Come caricare manualmente il mio orologio Zenith Defy El Primero 21?

Quando l'orologio è fermo, ruotare la corona in posizione 0 in senso antiorario. Contare circa 72 giri per una carica completa. L'orologio si carica automaticamente anche quando lo si indossa.

Come caricare il cronografo separatamente?

Con la corona in posizione 0, ruotarla in senso orario per circa 25 giri finché la lancetta della riserva di carica del cronografo non è completamente carica (indicatore a ore 12).

Qual è la riserva di carica dell'orologio e del cronografo?

L'orologio ha una riserva di carica di circa 50 ore. Il cronografo, una volta caricato, funziona per circa 50 minuti. La riserva di carica del cronografo è visualizzata sul quadrante, non quella dell'orologio.

Come utilizzare il cronografo 1/100 di secondo?

Premere il pulsante A per avviare la cronometria, una seconda pressione ferma. Per azzerare, premere il pulsante C dopo aver fermato il cronografo. Assicurarsi che le lancette siano a zero prima di iniziare.

Come regolare l'ora sul mio orologio?

Estrarre la corona in posizione 1. Ruotarla nella direzione desiderata per correggere l'ora. Quindi riportare la corona in posizione 0.

Il mio orologio è impermeabile?

Il manuale non specifica la resistenza all'acqua. Per gli orologi Zenith, l'impermeabilità dipende dal modello. Consultare un centro autorizzato per conoscere le specifiche esatte del proprio orologio.

Qual è la frequenza del movimento e perché è importante?

Il movimento dell'orologio oscilla a 36.000 alt/h (5 Hz) e quello del cronografo a 360.000 alt/h (50 Hz). Questa alta frequenza consente la misurazione al 1/100 di secondo e una grande precisione.

Come beneficiare della garanzia aggiuntiva di un anno?

Registrarsi come proprietario sul sito www.zenith-watches.com. Si otterrà un anno di garanzia aggiuntiva oltre ai due anni di garanzia internazionale.

Quale manutenzione è consigliata per il mio orologio?

Zenith raccomanda una revisione completa ogni 5 anni presso un centro di assistenza autorizzato per mantenere precisione e buon funzionamento.

Cosa fare se il cronografo non si azzera correttamente?

Effettuare un azzeramento premendo fermamente il pulsante C mentre il cronografo è fermo. Se il problema persiste, contattare un centro autorizzato.

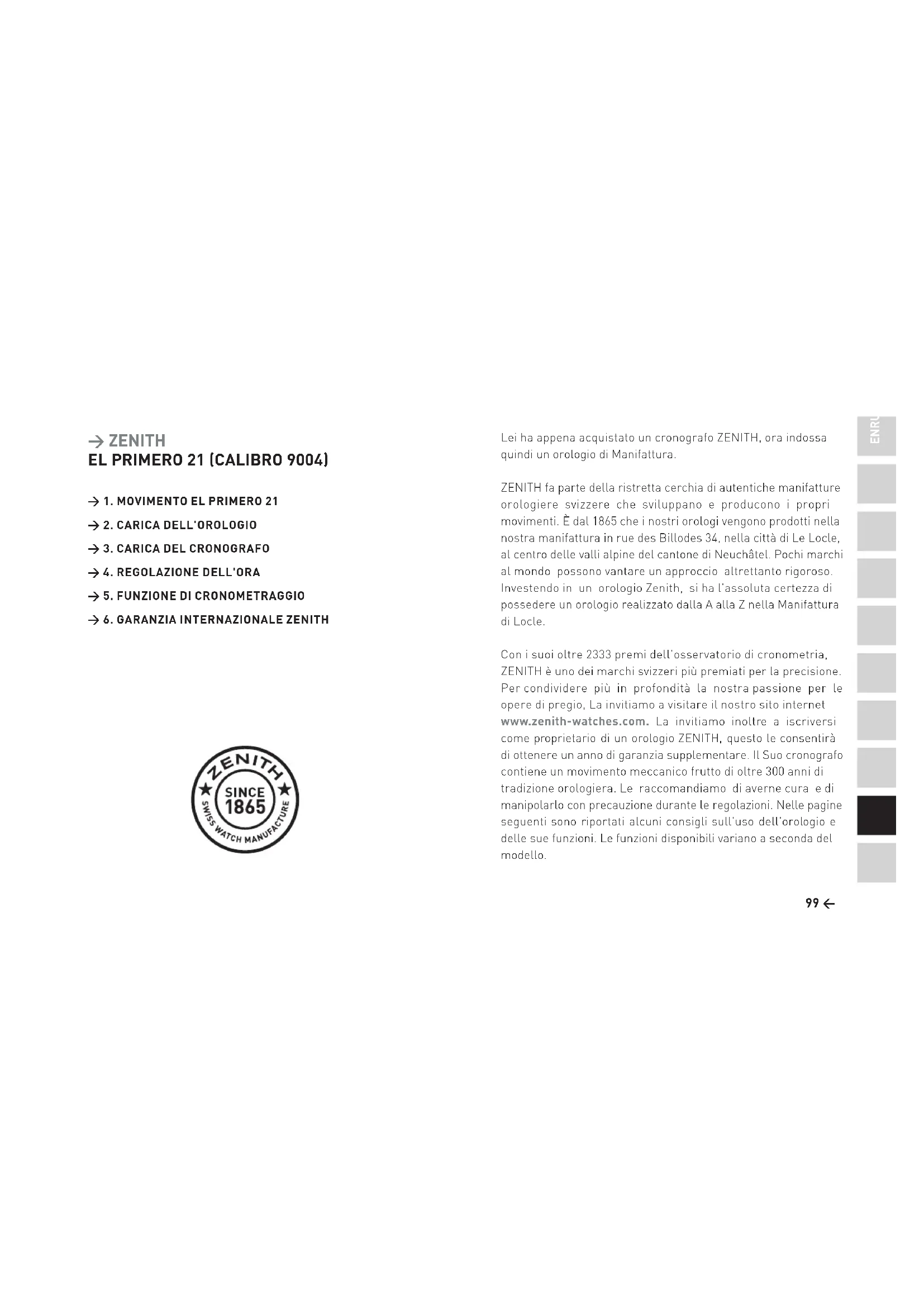

MANUALE UTENTE Defy El Primero 21 Swizz Beatz 45.9001.900478.R581 ZENITH

→ 1. MOVIMENTO EL PRIMERO 21
→ 2. CARICA DELL'OROLOGIO
→ 3. CARICA DEL CRONOGRAFO
→ 4. REGOLAZIONE DELL'ORA
→ 5. FUNZIONE DI CRONOMETRAGGIO
→ 6. GARANZIA INTERNAZIONALE ZENITH

Lei ha appena acquistato un cronografo ZENITH, ora indossa quindi un orologio di Manifattura.

ZENITH fa parte della ristretta cerchia di autentiche manifatture orologiere svizzere che sviluppano e producono i propri movimenti. È dal 1865 che i nostri orologi vengono prodotti nella nostra manifattura in rue des Billodes 34, nella città di Le Locle, al centro delle valli alpine del cantone di Neuchâtel. Pochi marchi al mondo possono vantare un approccio altrettanto rigoroso. Investendo in un orologio Zenith, si ha l'assoluta certezza di possedere un orologio realizzato dalla A alla Z nella Manifattura di Locle.

Con i suoi oltre 2333 premi dell'osservatorio di cronometria, ZENITH è uno dei marchi svizzeri più premiali per la precisione. Per condividere più in profondità la nostra passione per le opere di pregio, La invitiamo a visitare il nostro sito internet www.zenith-watches.com. La invitiamo inoltre a iscriversi come proprietario di un orologio ZENITH, questo le consentirà di ottenere un anno di garanzia supplementare. Il Suo cronografo contiene un movimento meccanico frutto di oltre 300 anni di tradizione orologiera. Le raccomandiamo di averne cura e di manipolarlo con precauzione durante le regolazioni. Nelle pagine seguenti sono riportati alcuni consigli sull'uso dell'orologio e delle sue funzioni. Le funzioni disponibili variano a seconda del modello.

1 → MOVIMENTO EL PRIMERO 21

Avete davanti a voi il movimento El Primero 21, l'unico movimento cronografo meccanico preciso a 1/100 di secondo.

Il movimento El Primero 21 è un capolavoro della moderna ingegneria. Costruito mediante metodi all'avanguardia e dotato di finiture realizzate con tecnologie e materiali innovativi, questo movimento soddisfa due requisiti: la migliore qualità di finitura possibile unita a prestazioni e precisione ottimali. Presentato nel 1969, il cronografo di serie più preciso al mondo è entrato in una nuova era del cronometraggio meccanico grazie al movimento El Primero 21.

L'incredibile frequenza di 360.000 alternanze/ora testimonia la rivoluzionaria ingegnosità di Zenith e consente di misurare il tempo al centesimo di secondo. Il passaggio dal decimo al centesimo di secondo rappresenta uno straordinario progresso in termini di prestazioni orologiere e ingegneria.

Per Zenith, la precisione è la priorità assoluta. Al fine di evitare che il cronografo possa alterare la precisione dell'indicazione dell'ora, il movimento El Primero 21 è dotato di "struttura a doppia catena".

In questo modo, indicazione dell'ora e cronografo dispongono ognuno di un meccanismo totalmente indipendente, con un proprio bariletto e scappamento ad alta frequenza.

Il movimento del cronografo oscilla all'impressionante frequenza di 50 Hertz (360.000 alt/ora), mentre il calibro storico destinato all'indicazione dell'ora oscilla a una frequenza di 5 Hertz (36.000 alt/ora).

Caratteristiche

Numero di componenti: 293

Numero di rubini: 53

2 Bariletti:

→ Riserva di carica dell'orologio: 50 ore Frequenza: 36.000 alt/ora (5Hz)

→ Riserva di carica del cronografo: \~50 min Frequenza: 360.000 alt/ora (50Hz)

Carica automatica unidirezionale per la parte orologio e carica manuale per la parte cronografo.

Funzioni:

→ Ore, minuti e secondi

→ Cronografo 1/100 di secondo al centro Contatore dei minuti a ore 3 (30 min)

Secondi del cronografo a ore 6

Riserva di carica del cronografo a ore 12

2 → CARICA DELL'OROLOGIO

Questo orologio è dotato di movimento meccanico a carica automatica. Il movimento si carica mediante la corona o grazie all'azione della massa oscillante. La carica mediante massa oscillante avviene quando l'orologio è indossato.

Quando l'orologio è fermo

La corona deve essere in posizione 0, vale a dire attaccata alla cassa.

Prendere l'orologio in mano e ruolare la corona in senso antiorario. Per una carica completa occorrono 72 giri della corona. In questo modo il bariletto che contiene la molla motore è carico. Affinché il meccanismo di carica automatica funzioni correttamente, l'orologio deve essere indossato per almeno 12 ore al giorno per diversi giorni. Quando l'orologio non viene indossato per un tempo sufficiente, si ferma.

Se l'orologio non viene indossato di notte, è consigliabile ruotare la corona di qualche giro al mattino prima di indossarlo.

La riserva di un orologio carico è di circa 50 ore, ma non viene indicata sul quadrante. Sul quadrante dell'orologio è visualizzata solo la riserva di carica del cronografo.

CERTIFICATO CRONOMETRO

Il movimento El Primero 9004 è stato certificato Cronometro dal Timelab di Ginevra. È stato sottoposto a controlli e ha dimostrato di soddisfare i requisiti stabiliti dalla norma ISO3159.

Viene definito Cronometro un apparecchio di misura del tempo di alta precisione regolato in diverse posizioni e a diverse temperature.

3 → CARICA DEL CRONOGRAFO

Oltre alla struttura a doppia catena del calibro e alla notevole precisione che garantisce, il movimento El Primero 21 presenta altre due innovazioni tecniche: un nuovo meccanismo brevettato di avvio/arresto/azzeramento del cronografo costituito da tre camme a cuore e un dispositivo di avviamento esclusivo che assicura un funzionamento affidabile in qualsiasi circostanza e consente l'azzeramento simultaneo di secondi, decimi e centesimi.

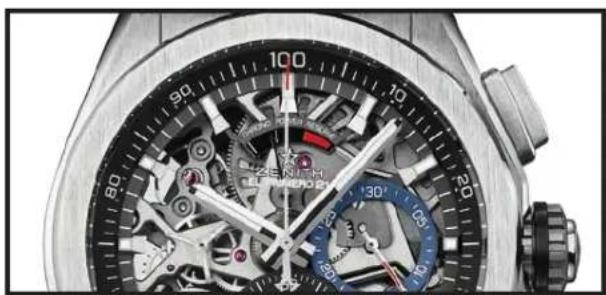

Procedura da seguire

La corona deve essere in posizione (0), vale a dire attaccata alla cassa.

Prendere in mano l'orologio e ruotare la corona in senso orario fino a che la lancetta della riserva di carica del cronografo non indica la carica completa (25 giri circa). In questo modo il bariletto che contiene la molla motore è carico.

La riserva del cronografo carico è di circa 50 minuti ed è indicata dalla lancetta che si trova sopra il logo Zenith.

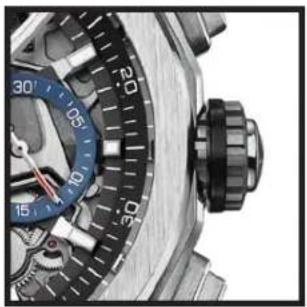

4 → REGOLAZIONE DELL'ORA

Posizione 0: posizione di carica

In questa posizione è possibile caricare manualmente il movimento cronografo e l'orologio ruotando la corona. Estrarre la corona di uno scatto per passare in posizione (1).

Posizione 1: correzione dell'ora

Per correggere l'ora, ruotare la corona nel senso desiderato.

Non dimenticare di riportare la corona in posizione (0).

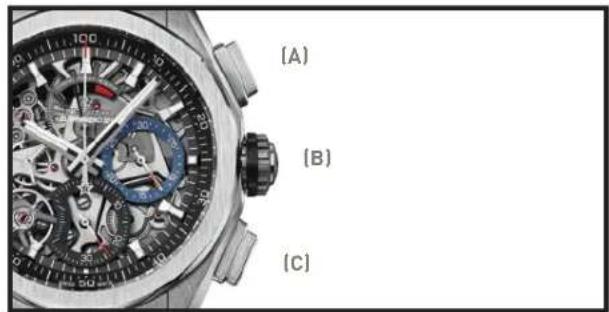

5 → FUNZIONE DI CRONOMETRAGGIO

Avvio / Arresto: una prima pressione del pulsante (A) avvia il cronometraggio, la seconda lo arresta. Ripresa del cronometraggio: premendo nuovamente il pulsante (A) il cronometraggio riprende.

Azzeramento: dopo l'arresto del cronografo, premere con decisione il pulsante (C) per riportare a zero la lancetta del cronografo e dei totalizzatori.

Attenzione: prima di iniziare un nuovo cronometraggio, riportare a zero le lancette del cronografo. All'occorrenza, eseguire l'azzeramento del pulsante (C).

6 → GARANZIA INTERNAZIONALE ZENITH

Gli orologi Zenith sono prodotti di Manifattura di alta precisione ed estremamente tecnici. Prima di lasciare la Manifattura gli orologi sono sottoposti a rigorosi test di qualità. L'orologio è tuttavia coperto da una garanzia internazionale contro tutti i difetti di fabbricazione per una durata di due anni dalla data di acquisto.

Iscrivendosi al sito www.zenith-watches.com si ottiene un anno di garanzia supplementare. Questa garanzia sarà rispettata da tutti i Centri di servizio autorizzati Zenith del mondo purché siano soddisfatte le seguenti condizioni:

→ L'orologio sia stato acquistato presso un rivenditore esclusivo autorizzato da Zenith e il suo nome, il suo indirizzo, la data di acquisto e le referenze dell'orologio siano chiaramente indicati sulla carta di garanzia.
→ L'orologio sia stato indossato nelle normali condizioni d'uso e manutenzione raccomandate da Zenith e non abbia subito trattamenti non appropriati.
→ La carta di garanzia, sola prova valida dell'acquisto, sia allegata all'orologio quando questo viene consegnato a un Centro di servizio autorizzato Zenith

Si fa presente che la garanzia internazionale Zenith non copre il normale invecchiamento dell'orologio, la naturale usura dei cinturini in pelle, tessuto o caucciù e i possibili graffi dovuti all'uso sulla cassa e il vetro zaffiro.

L'orologio e il suo movimento meritano una cura particolare: per preservarne la precisione, i Centri di Servizio Zenith raccomandano una revisione ogni 5 anni.
