MANUALE UTENTE Defy El Primero 21 95.9002.900478.R590 ZENITH

> 5. FUNZIONE DI CRONOMETRAGGIO

> 6. GARANZIA INTERNAZIONALE ZENITH

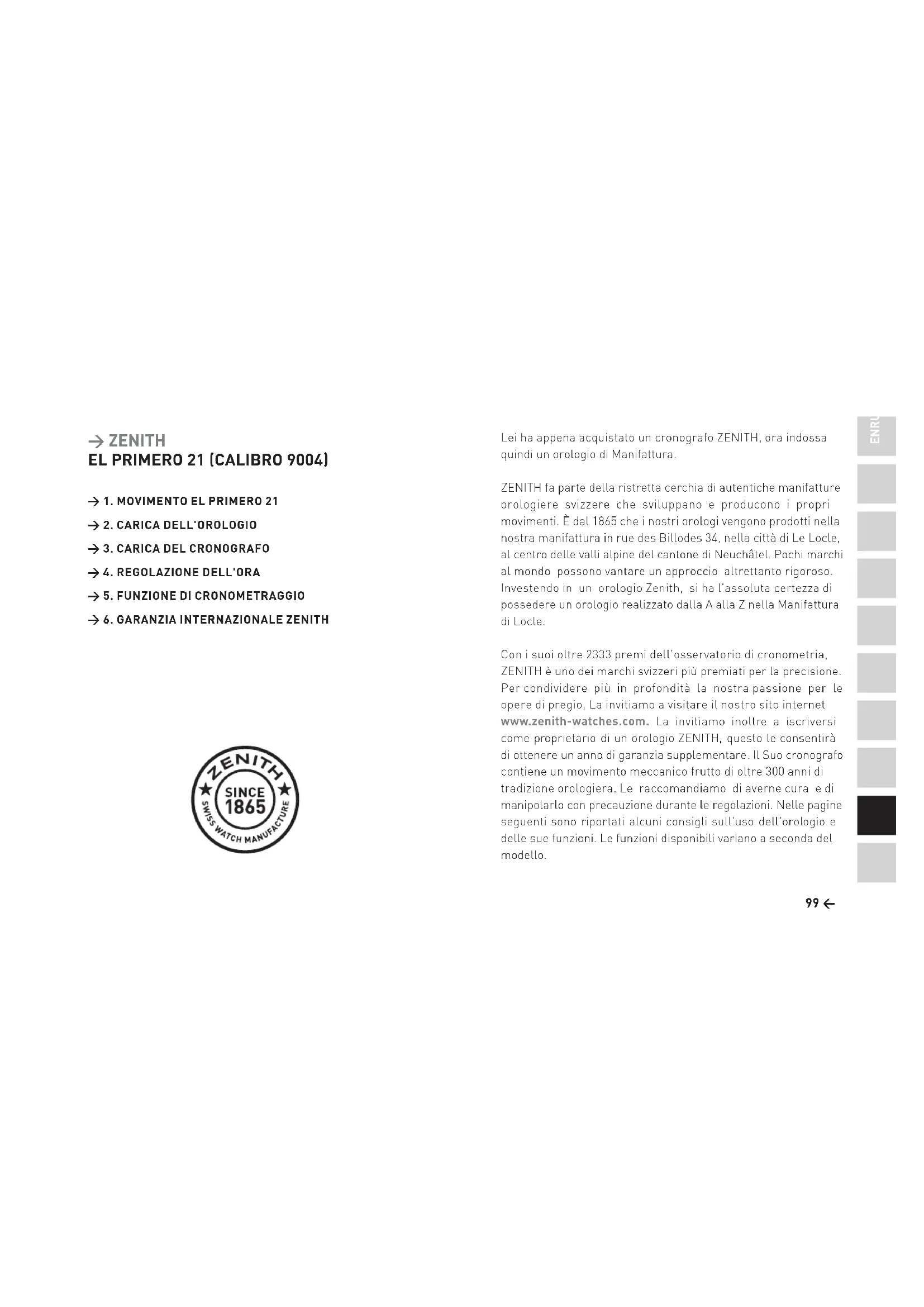

> ZENITH EL PRIMERO 21 (CALIBRO 9004) Lei ha appena acquistato un cronografo ZENITH, ora indossa quindi un orologio di Manifattura. ZENITH fa parte della ristretta cerchia di autentiche manifatture orologiere svizzere che sviluppano e producono i propri movimenti. È dal 1865 che i nostri orologi vengono prodotti nella nostra manifattura in rue des Billodes 34, nella città di Le Locle, al centro delle valli alpine del cantone di Neuchâtel. Pochi marchi al mondo possono vantare un approccio altrettanto rigoroso. Investendo in un orologio Zenith, si ha l'assoluta certezza di possedere un orologio realizzato dalla A alla Z nella Manifattura di Locle. Con i suoi oltre 2333 premi dell'osservatorio di cronometria, ZENITH è uno dei marchi svizzeri più premiati per la precisione. Per condividere più in profondità la nostra passione per le opere di pregio, La invitiamo a visitare il nostro sito internet www.zenith-watches.com. La invitiamo inoltre a iscriversi come proprietario di un orologio ZENITH, questo le consentirà di ottenere un anno di garanzia supplementare. Il Suo cronografo contiene un movimento meccanico frutto di oltre 300 anni di tradizione orologiera. Le raccomandiamo di averne cura e di manipolarlo con precauzione durante le regolazioni. Nelle pagine seguenti sono riportati alcuni consigli sull'uso dell'orologio e delle sue funzioni. Le funzioni disponibili variano a seconda del modello.101 <

ENRUJPDEESIT FR ZTZHAR

Avete davanti a voi il movimento El Primero 21, l'unico movimento cronografo meccanico preciso a 1/100 di secondo. Il movimento El Primero 21 è un capolavoro della moderna ingegneria. Costruito mediante metodi all'avanguardia e dotato di finiture realizzate con tecnologie e materiali innovativi, questo movimento soddisfa due requisiti: la migliore qualità di finitura possibile unita a prestazioni e precisione ottimali. Presentato nel 1969, il cronografo di serie più preciso al mondo è entrato in una nuova era del cronometraggio meccanico grazie al movimento El Primero 21. L'incredibile frequenza di 360.000 alternanze/ora testimonia la rivoluzionaria ingegnosità di Zenith e consente di misurare il tempo al centesimo di secondo. Il passaggio dal decimo al centesimo di secondo rappresenta uno straordinario progresso in termini di prestazioni orologiere e ingegneria. Per Zenith, la precisione è la priorità assoluta. Al fine di evitare che il cronografo possa alterare la precisione dell'indicazione dell'ora, il movimento El Primero 21 è dotato di "struttura a doppia catena".

1 > MOVIMENTO EL PRIMERO 21

In questo modo, indicazione dell'ora e cronografo dispongono ognuno di un meccanismo totalmente indipendente, con un proprio bariletto e scappamento ad alta frequenza. Il movimento del cronografo oscilla all'impressionante frequenza di 50 Hertz (360.000 alt/ora), mentre il calibro storico destinato all'indicazione dell'ora oscilla a una frequenza di 5 Hertz (36.000 alt/ora). Caratteristiche El Primero 21 (Calibro 9004) Diametro: 32,80 mm (14 ¼) Spessore: 7,90 mm Numero di componenti: 293 Numero di rubini: 53 2 Bariletti: > Riserva di carica dell'orologio: 50 ore Frequenza: 36.000 alt/ora (5Hz) > Riserva di carica del cronografo: ~50 min Frequenza: 360.000 alt/ora (50Hz) Carica automatica unidirezionale per la parte orologio e carica manuale per la parte cronografo. Funzioni: > Ore, minuti e secondi > Cronografo 1/100 di secondo al centro Contatore dei minuti a ore 3 (30 min) Secondi del cronografo a ore 6 Riserva di carica del cronografo a ore 12103 <

ENRUJPDEESIT FR ZTZHAR

Questo orologio è dotato di movimento meccanico a carica automatica. Il movimento si carica mediante la corona o grazie all'azione della massa oscillante. La carica mediante massa oscillante avviene quando l'orologio è indossato. Quando l'orologio è fermo La corona deve essere in posizione 0, vale a dire attaccata alla cassa. Prendere l'orologio in mano e ruotare la corona in senso antiorario. Per una carica completa occorrono 72 giri della corona. In questo modo il bariletto che contiene la molla motore è carico. Affinché il meccanismo di carica automatica funzioni correttamente, l'orologio deve essere indossato per almeno 12 ore al giorno per diversi giorni. Quando l'orologio non viene indossato per un tempo sufficiente, si ferma. 2 > CARICA DELL'OROLOGIO Se l'orologio non viene indossato di notte, è consigliabile ruotare la corona di qualche giro al mattino prima di indossarlo. La riserva di un orologio carico è di circa 50 ore, ma non viene indicata sul quadrante. Sul quadrante dell'orologio è visualizzata solo la riserva di carica del cronografo. CERTIFICATO CRONOMETRO Il movimento El Primero 9004 è stato certificato Cronometro dal Timelab di Ginevra. È stato sottoposto a controlli e ha dimostrato di soddisfare i requisiti stabiliti dalla norma ISO3159. Viene definito Cronometro un apparecchio di misura del tempo di alta precisione regolato in diverse posizioni e a diverse temperature.105 <

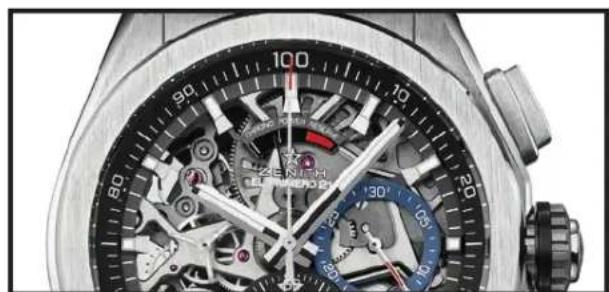

Oltre alla struttura a doppia catena del calibro e alla notevole precisione che garantisce, il movimento El Primero 21 presenta altre due innovazioni tecniche: un nuovo meccanismo brevettato di avvio/arresto/azzeramento del cronografo costituito da tre camme a cuore e un dispositivo di avviamento esclusivo che assicura un funzionamento affidabile in qualsiasi circostanza e consente l'azzeramento simultaneo di secondi, decimi e centesimi. Procedura da seguire La corona deve essere in posizione (0), vale a dire attaccata alla cassa. Prendere in mano l'orologio e ruotare la corona in senso orario fino a che la lancetta della riserva di carica del cronografo non indica la carica completa (25 giri circa). In questo modo il bariletto che contiene la molla motore è carico. La riserva del cronografo carico è di circa 50 minuti ed è indicata dalla lancetta che si trova sopra il logo Zenith.107 <

ENRUJPDEESIT FR ZTZHAR

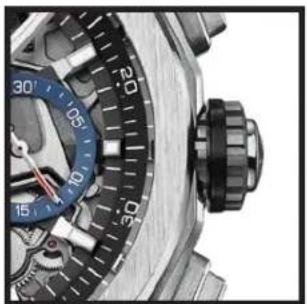

4 > REGOLAZIONE DELL'ORA Posizione 0: posizione di carica In questa posizione è possibile caricare manualmente il movimento cronografo e l'orologio ruotando la corona. Estrarre la corona di uno scatto per passare in posizione (1). Posizione 1: correzione dell'ora Per correggere l'ora, ruotare la corona nel senso desiderato. Non dimenticare di riportare la corona in posizione (0). (0) (1)

5 > FUNZIONE DI CRONOMETRAGGIO

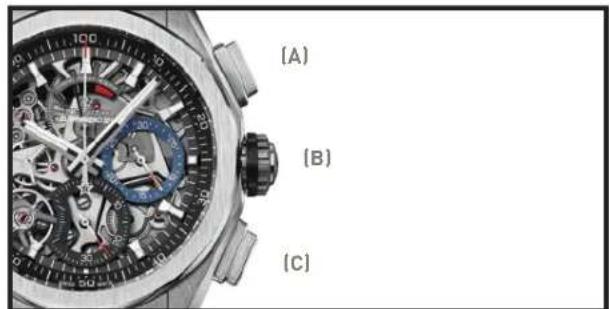

Avvio / Arresto: una prima pressione del pulsante (A) avvia il cronometraggio, la seconda lo arresta.Ripresa del cronometraggio: premendo nuovamente il pulsante (A) il cronometraggio riprende. Azzeramento: dopo l'arresto del cronografo, premere con decisione il pulsante (C) per riportare a zero la lancetta del cronografo e dei totalizzatori. Attenzione: prima di iniziare un nuovo cronometraggio, riportare a zero le lancette del cronografo. All'occorrenza, eseguire l'azzeramento del pulsante (C). (A) (B) (C)109 <

ENRUJPDEESIT FR ZTZHAR

6 > GARANZIA INTERNAZIONALE ZENITH

Gli orologi Zenith sono prodotti di Manifattura di alta precisione ed estremamente tecnici. Prima di lasciare la Manifattura gli orologi sono sottoposti a rigorosi test di qualità. L'orologio è tuttavia coperto da una garanzia internazionale contro tutti i difetti di fabbricazione per una durata di due anni dalla data di acquisto. Iscrivendosi al sito www.zenith-watches.com si ottiene un anno di garanzia supplementare. Questa garanzia sarà rispettata da tutti i Centri di servizio autorizzati Zenith del mondo purché siano soddisfatte le seguenti condizioni: > L’orologio sia stato acquistato presso un rivenditore esclusivo autorizzato da Zenith e il suo nome, il suo indirizzo, la data di acquisto e le referenze dell'orologio siano chiaramente indicati sulla carta di garanzia. > L'orologio sia stato indossato nelle normali condizioni d'uso e manutenzione raccomandate da Zenith e non abbia subito trattamenti non appropriati. > La carta di garanzia, sola prova valida dell'acquisto, sia allegata all'orologio quando questo viene consegnato a un Centro di servizio autorizzato Zenith Si fa presente che la garanzia internazionale Zenith non copre il normale invecchiamento dell'orologio, la naturale usura dei cinturini in pelle, tessuto o caucciù e i possibili graffi dovuti all'uso sulla cassa e il vetro zaffiro. L'orologio e il suo movimento meritano una cura particolare: per preservarne la precisione, i Centri di Servizio Zenith raccomandano una revisione ogni 5 anni.111 <113 <115 <117 <119 <121 <123 <
