Type de produit	Montre bracelet
Marque	ZENITH
Modèle	Defy El Primero 21 95.9002.900478.R590
Mouvement	El Primero 21 (mécanique automatique)
Calibre	9004
Diamètre du mouvement	32.80 mm
Hauteur du mouvement	7.90 mm
Nombre de composants	293
Nombre de rubis	53
Fréquence de la montre	36 000 alt/h (5 Hz)
Fréquence du chronographe	360 000 alt/h (50 Hz)
Réserve de marche de la montre	50 heures
Réserve de marche du chronographe	Environ 50 minutes
Fonctions	Heures, minutes, petites secondes, chronographe 1/100e, compteur 30 minutes à 3h, réserve de marche chrono à 12h
Type de remontage	Automatique unidirectionnel (montre) / Manuel (chronographe)
Certification	Chronomètre certifié (norme ISO 3159)
Garantie	2 ans + 1 an supplémentaire sur inscription en ligne
Entretien recommandé	Révision tous les 5 ans
Étanchéité	100 mètres (estimation)
Matériau du boîtier	Acier inoxydable
Glace	Saphir
Bracelet	Cuir ou métal (selon version)

FOIRE AUX QUESTIONS - Defy El Primero 21 95.9002.900478.R590 ZENITH

Comment remonter la montre ?

Pour remonter la montre, assurez-vous que la couronne est en position 0 (plaquée contre la boîte). Tournez la couronne dans le sens antihoraire environ 72 tours pour un remontage complet. Le mouvement automatique se remonte également lorsque vous portez la montre au poignet.

Comment utiliser le chronographe ?

Appuyez sur le poussoir A pour démarrer le chronométrage, une seconde pression pour l'arrêter. Pour remettre à zéro, appuyez sur le poussoir C une fois le chronographe arrêté. Vous pouvez reprendre le chronométrage en appuyant à nouveau sur A.

Quelle est la particularité du mouvement El Primero 21 ?

Le mouvement El Primero 21 est le seul chronographe mécanique capable de mesurer le 1/100e de seconde. Il possède une structure à double chaîne avec deux barillets indépendants : un pour l'affichage de l'heure (36 000 alt/h) et un pour le chronographe (360 000 alt/h).

Comment régler l'heure ?

Tirez la couronne en position 1 (premier cran). Tournez-la dans le sens désiré pour corriger l'heure. Une fois le réglage effectué, repoussez la couronne en position 0.

Quelle est l'autonomie de la réserve de marche ?

La montre offre une réserve de marche d'environ 50 heures. Le chronographe a une réserve de marche d'environ 50 minutes, indiquée par une aiguille spécifique sur le cadran.

Comment obtenir une garantie supplémentaire ?

Inscrivez-vous sur le site www.zenith-watches.com en tant que propriétaire pour bénéficier d'un an de garantie supplémentaire, portant la garantie totale à trois ans.

Que signifie l'aiguille au-dessus du logo Zenith ?

Cette aiguille indique la réserve de marche du chronographe. Elle permet de savoir combien de minutes de chronométrage il reste avant que le barillet du chronographe ne soit vide.

Comment nettoyer ma montre ?

Utilisez un chiffon doux et sec pour nettoyer la montre. Évitez tout contact avec des solvants ou produits chimiques. Pour les bracelets en cuir, évitez l'humidité.

Que faire si la montre s'arrête ?

Si la montre s'arrête, remontez-la manuellement en tournant la couronne dans le sens antihoraire environ 72 tours. Si elle ne redémarre pas, contactez un centre de service agréé Zenith.

Quelle est la fréquence d'entretien recommandée ?

Pour maintenir la précision et le bon fonctionnement, Zenith recommande une révision complète tous les 5 ans auprès d'un centre de service agréé.

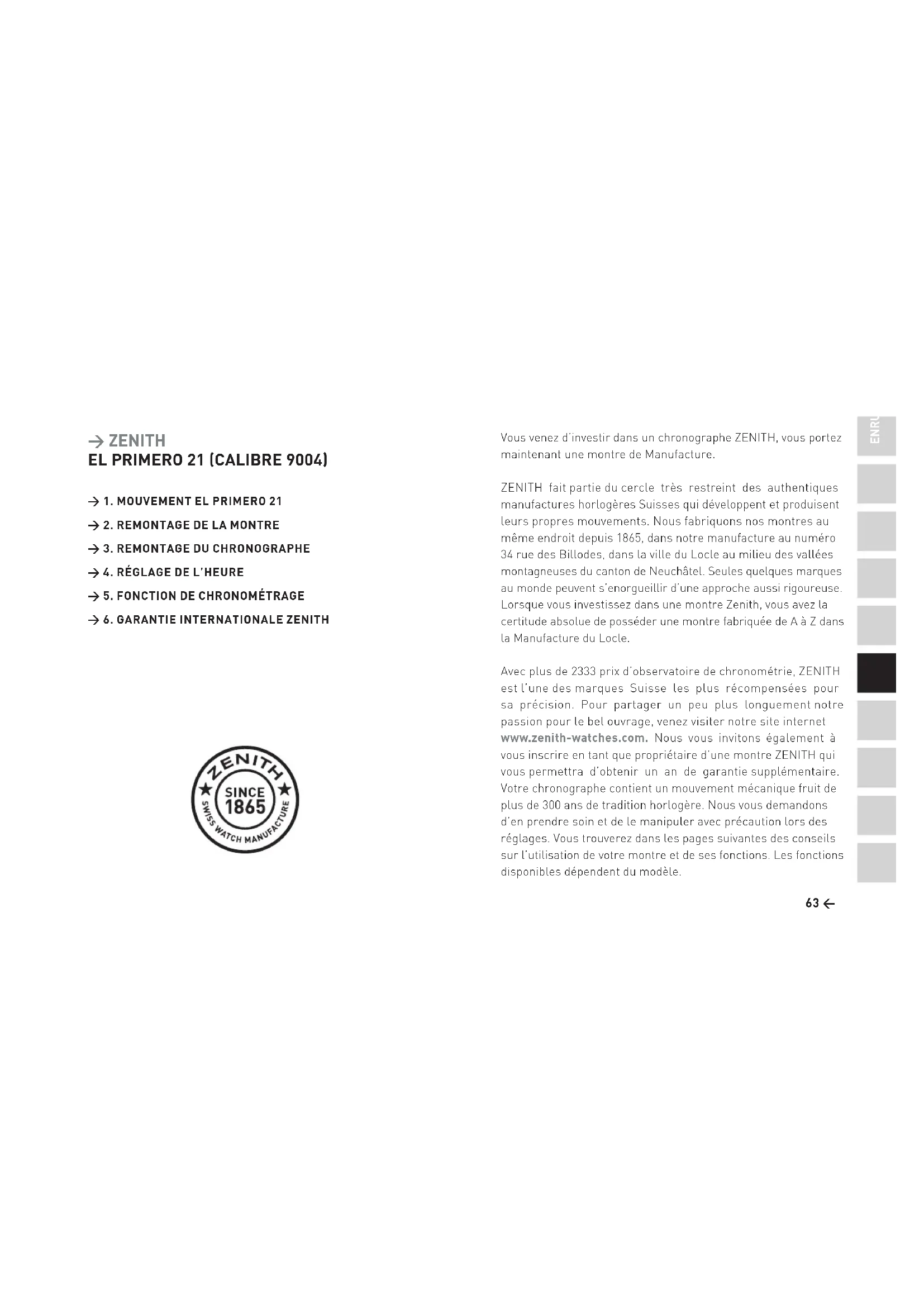

MODE D'EMPLOI Defy El Primero 21 95.9002.900478.R590 ZENITH

Vous venez d'investir dans un chronographe ZENITH, vous portez maintainant une montre de Manufacture.

ZENITH fait partie du cercle très restreint des authentiques manufactures horologères Suisses qui développementel produit leurs propres mouvements. Nous fabriquons nos montres au même endroit depuis 1865, dans notre manufacture au numero 34 rue des Billodes, dans la ville du Locle au milieu des valles montagneuses du canton de Neuchatel. Seules quelques marques au monde peuvent s'enorgueillir d'une approche aussi rigoureuse. Lorsque vous investissez dans une montre Zenith, vous ave la certitude absolue de posseder une montre fabriquee de A à Z dans la Manufacture du Locle.

Avec plus de 2333 prix d'observatoire de chronométrie, ZENITH est l'une des marques Suisse les plus récompensées pour sa précision. Pour partager un peu plus longuement notre passion pour le bel ouvrage, venez visiter notre site internet www.zenith-watches.com. Nous vous invitons également à vous inscrite en tant que propriété d'une montre ZENITH qui vous permettra d'obtenir un an de garantie supplémentaire. Volre chronopaghe contient un mouvement mécanique fruit de plus de 300 ans de tradition horologère. Nous vous demandons d'en prendre soin et de le manipuler avec précaution lors des réglages. Vous trouvez dans les pages suivantes des conseils sur l'utilisation de votre montre et de ses fonctions. Les fonctions disponibles dépendant du modele.

1 MOUVEMENT EL PRIMERO 21

Vous avez devant vous le mouvement El Primero 21. C'est le seul mouvement chronographe mecanique au 1/100eme de seconde.

Le mouvement El Primero 21 est un chef-d'oeuvre d'ingénierie moderne. Construit en utilisant des méthodes de pointe et doté de finitions intégrant les technologies et les matériaux les plus innovants, ce mouvement répond à deux objectifs : la plus haute qualité de finition qui soit, associée à des performances et une précision optimes au poignet. Lancé en 1969, le chronographé de série le plus précis du monde est entré dans une nouvelle ére de chronométrage mécanique avec le mouvement El Primero 21.

Sa fréquence impressionnante de 360 000 alternances par heures méoigne de l'ingéniosité revolutionnaire de Zenith et permet une mesure précise du temps au centième de seconde pres. Le saut du dixiéme au centième de seconde marque une avancée prodigieuse en termes de performance horlogère et d'ingénierie.

Pour Zenith, la précision est la priorite absolue. Pour éviter que le chronographe ne risque d'alterer la précision de l'affichage de l'heure, le mouvement El Primero 21 est pourvu d'une « structure à double chaîne »

Ainsi, l'affichage de l'heure et le chronographe possèdent chacun leur propre mécanisme entièrement indépendant, avec leur propre barillet et échéppement à haute fréquence.

Le mouvement du chronographe oscille à la fréquence époustouflante de 50 Hertz [360 000 alt/h]. Tandis que le calibre historique devolu à l'affichage de l'heure oscille à la fréquence de 5 Hertz [36 000 alt/h].

CharACTERISTiques

El Primero 21 [Calibre 9004]

Diametre:32.80 mm (14 1/4)

Hauteur:7.90mm

Nombre de Composants: 293

Nombre de Rubis : 53

2 Barillets :

→Rés.de marché de la Montré:50 heures

Fréquence: 36'000 Alt/heure [5Hz]

Rés. de marché du Chronographé: ~50 min

Fréquence:360'000 Alt/heitre (50 Hz)

Remontage automatique unidirectionnel pour la partie montre et remontage manuel pour la partie chronopaghe.

Functions:

Heure, Minutes et seconde
Chronographe 1/100ème de seconde au centre Compteur des minutes à 3h [30 min]

Seconde chrono à 6h

Réserve de marche Chrono à 12h

2 REMONTAGE DE LA MONTRE

Votre montre est munie d'un mouvement mecanique automatique. Le mouvement se remonte grâce à la couronne ou par l'action de la masse oscillante. Le remontage par la masse oscillante se fait lorsque la montre est portée au poignet.

Lorsque la montre est arrêté

La couronne doit etre en position 0, c'est-à-dire plaquee contre la boite.

Prendre la montre en main et tourner la couronne dans le sens antihoraire. 72 tours de couronne pour un remontage complet. Le barillet qui contient le ressort moteur est ainsi remonté. Pour que le mecanisme de remontage automatique fonctionne correctement, la montre doit être portée au moins 12 heures par jour pendant plusieurs jours. Lorsque la montre est insuffisamment portée, elle s'arrête.

Si vous ne portez pas votre montre pendant la nuit, vous pouvez lui donner quelques tours de couronne le matin avant de la porter.

Remontée, la réserve de marche de votre montre est d'environ 50 heures, mais cette dernière n'est pas affichée sur le cadran. Seule la réserve de marche du Chronographé est indiquée sur le cadran de votre montre.

CERTIFICATION CHRONOMETRE

Le mouvement El Primero 9004 a ete certifie Chronometre aprous de Timelab a Genve. Il a ete contral et repond avec succes aux exigences fixees par la norme ISO3159.

L'appellation Chronomètre est un apparéil de mesure du temps de haute précision régèle dans différentes positions et sous diverses températures.

3 REMONTAGE DU CHRONOGRAPHE

Outre la structure à double chaîne du calibre et la précision remarquable qu'il garantit, le mouvement El Primero 21 intégre deux autres innovations techniques : un nouveau mécanisme brevelé de démarriage/arrel/remise à zéro du chronopaghe composé de trois cœurs, ainsi qu'un démarreur exclusif qui garantit un fonctionnement friable en toutes circstantes et permet la remise à zéro simultanée de la seconde, du dixieme et du centième.

Marcha suivre

La couronne doit etre en position [0], c'est-à-dire plaquee contre la boite.

Prendre la montre en main et tourner la couronne dans le sens horaire jusqu'à ce que l'aiguille de réserve de marche du chronographe soit remontée complètement (Environ 25 tours). Le barillet qui contient le dessort moleur es ainsi remonté.

Remontée, la réserve de marche de votre chronopaghe est d'environ 50 minutes. L'affichage de cette-ci se fait par l'intermédiaire de l'aiguille située au-dessus du logo Zenith.

69←

4→ RÉGLAGE DE L'HEURE

Position 0: position remontage

Dans cette position, vous pourrez remonter votre mouvement chronopaghe et montre manuellement par des mouvements de rotations de la couronne. Tirez la couronne d'un cran pour passer en position (1).

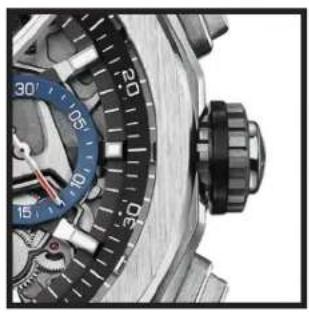

Position 1: correction de l'heure

Pour la correction de l'heure, tournez la couronne dans le sens désiré.

N'oubliez pas de repousser la couronne en position [0].

[0]

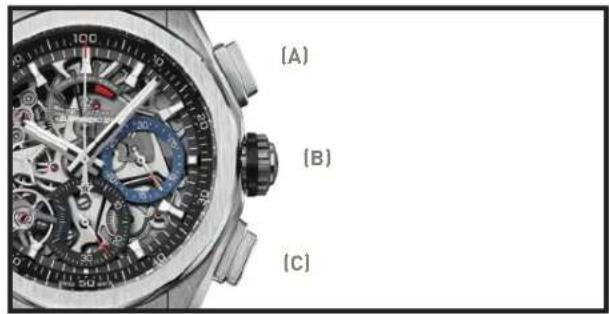

5 FONCTION DE CHRONOMETRAGE

Mise en marche /Arrét: une première pression sur le pouvoir [A] démarre le chronométrage, la seconde pression l'arrêt.

Reprise du chronométrage: une nouvelle pression sur le pouvoir (A) reprend le chronométrage.

Remise à zéro : une fois le chronopaghe arrêté, une pression fermé sur le pouvoir (C) ramène l'aiguille du chronopaghe et des totalisateurs à zéro.

Attention: avant chaque chronométrage, les aiguilles du chronographe doivent être remises à zéro. Au besoin, effectuer une remise à zéro du pouvoir [C].

6 GARANTIEINTERNATIONALEZENITH

Les montres Zenith sont des produits Manufacture, de hauteures précisions et de hauteures technicités. Avant de quitter la Manufacture, votre montre a subi de nombreux tests rigoureux de qualité. Une garantie internationale couvre néanmoins votre montre contre lout défauł de fabrication pendant deux ans à partir de sa date d'achat.

Inscrivez-vous sur le site www.zenith-watches.com pour obtenir un an de garantie supplémentaire. Cette garantie sera respectee par l'ensemble des Centres de service agreees Zenith dans le monde si les conditions suivantes sont remplies :

L'achat de la montre a ete effectue apres d'un delaillant exclusif agree par Zenith ; son nom, son adrresse, la date d'achat el les refrences de la montre sont clairement mentionnées sur la carte de garantie.
Voiture montre a ete portee dans des conditions normales d'utilisation et de maintenance recommandees par Zenith et n'a pas subi de mauvais traitement.
La carte de garantie, seul justificatif valide de l'achat, accompagne la montre lors de son retour auprès d'un Centre de service agreé Zenith

Ànoter que la garantie internationale Zenith ne couvre pas le vieillissement normal de votre montre, l'usure naturelle desbraceels cuir, tissu ou caoutchouc ainsi que les possibles rayures occasionnées par son portee sur la boite et les glaces saphir.

Votre montre et son mouvement meritent un soin particulier: pour maintenir leur précision, les Centres de Service Zenith recommend une revision tous les 5 ans.
