Defy El Primero 21 95.9005.900401.R582 - Orologio ZENITH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio da polso meccanico con cronografo
Marca	ZENITH
Modello	Defy El Primero 21 95.9005.900401.R582
Movimento	El Primero 21 (Calibro 9004), automatico (orologio) e manuale (cronografo)
Diametro del movimento	32,80 mm (14 1/4 linee)
Altezza del movimento	7,90 mm
Numero di componenti	293
Rubini	53
Frequenza dell'orologio	36 000 alternanze/ora (5 Hz)
Frequenza del cronografo	360 000 alternanze/ora (50 Hz)
Riserva di carica dell'orologio	Circa 50 ore
Riserva di carica del cronografo	Circa 50 minuti (indicata alle 12)
Funzioni principali	Ore, minuti, secondi; cronografo 1/100 di secondo (lancetta centrale), contatore 30 minuti alle 3, piccoli secondi alle 6, riserva di carica crono alle 12
Corona	Posizione 0 (carica), Posizione 1 (regolazione dell'ora)
Pulsanti	A (avvio/arresto crono), C (azzeramento)
Certificazione	Cronometro certificato secondo norma ISO3159 da Timelab Ginevra
Carica automatica	Tramite massa oscillante (uso quotidiano raccomandato 12 ore/giorno)
Carica manuale	Corona in posizione 0: senso antiorario per l'orologio (72 giri), senso orario per il cronografo (25 giri)
Garanzia internazionale	2 anni (1 anno aggiuntivo con registrazione online)
Manutenzione consigliata	Revisione ogni 5 anni

Domande frequenti - Defy El Primero 21 95.9005.900401.R582 ZENITH

Come caricare l'orologio se è fermo?

Posizionare la corona in posizione 0 (a contatto con la cassa). Ruotare la corona in senso antiorario per circa 72 giri per una carica completa del bariletto dell'orologio.

Come caricare il cronografo?

Con la corona in posizione 0, ruotarla in senso orario per circa 25 giri fino a quando la lancetta della riserva di carica del cronografo (alle 12) è completamente carica.

Come regolare l'ora sul mio orologio Defy El Primero 21?

Estrarre la corona in posizione 1. Ruotarla nella direzione desiderata per regolare l'ora. Quindi riportare la corona in posizione 0.

Come utilizzare il cronografo 1/100 di secondo?

Premere il pulsante A per avviare il cronometraggio, una seconda pressione per fermarlo. Per azzerare, premere il pulsante C quando il cronografo è fermo.

Cos'è il movimento El Primero 21?

È un movimento meccanico a doppia catena: un bariletto e scappamento dedicati alla visualizzazione dell'ora (5 Hz) e un altro per il cronografo (50 Hz). Permette una misurazione al 1/100 di secondo.

Qual è la riserva di carica dell'orologio e del cronografo?

L'orologio ha una riserva di carica di circa 50 ore (non indicata). Il cronografo ha una riserva di circa 50 minuti, indicata dalla lancetta alle 12.

Come ottenere un anno di garanzia aggiuntivo?

Registrati sul sito www.zenith-watches.com come proprietario dell'orologio. Ciò aggiunge un anno alla garanzia internazionale di due anni.

Cosa significa la certificazione Cronometro?

Il movimento è stato testato e certificato da Timelab Ginevra secondo la norma ISO3159, garantendo un'alta precisione in diverse posizioni e temperature.

Quando è necessario far revisionare il mio orologio Zenith?

ZENITH raccomanda una revisione ogni 5 anni per mantenere la precisione del movimento. Affidala a un centro di assistenza autorizzato.

Come sapere se il cronografo è sufficientemente carico?

Controlla la lancetta della riserva di carica del cronografo situata alle 12 sotto il logo Zenith. Se è al massimo, il cronografo è completamente carico.

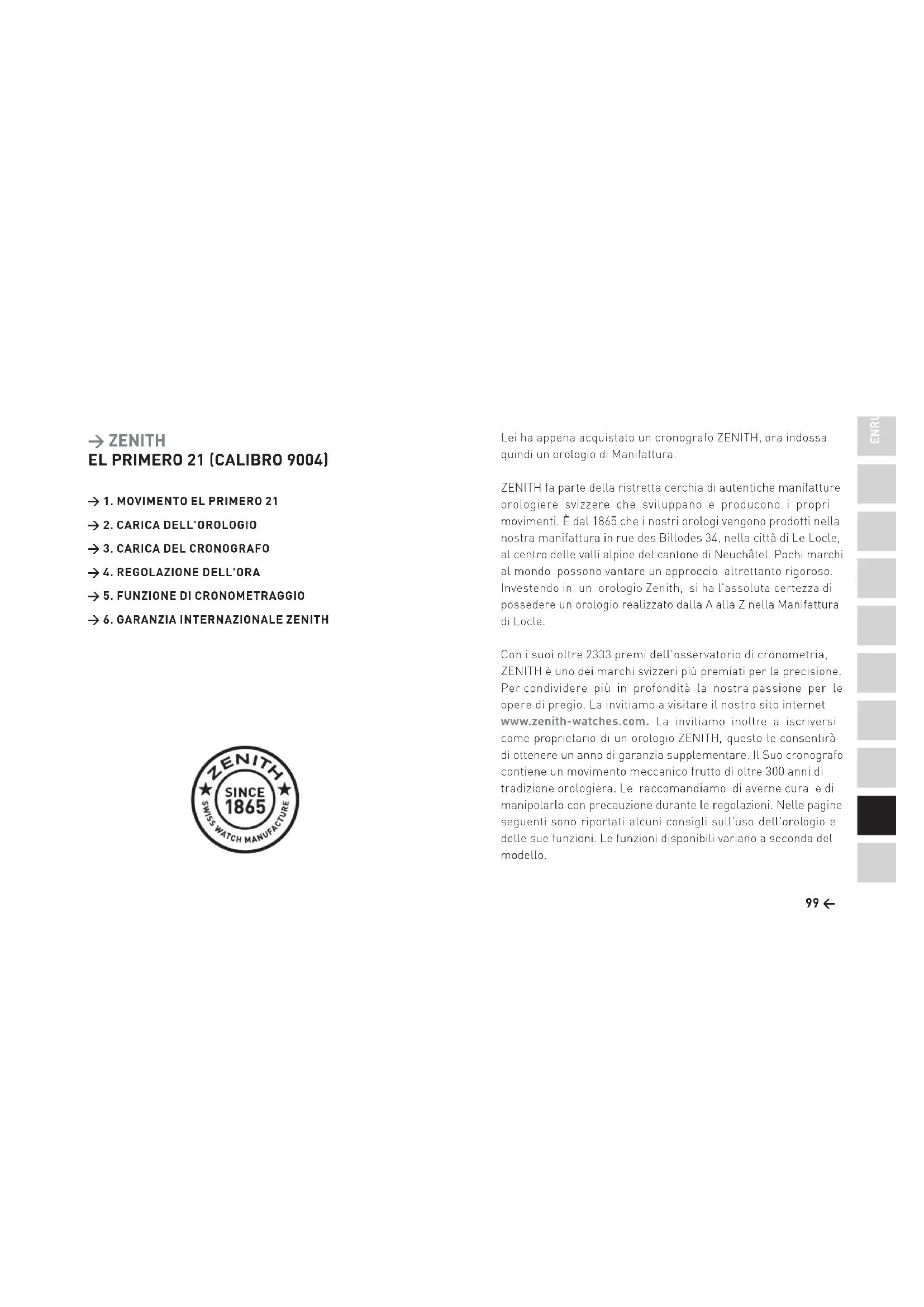

MANUALE UTENTE Defy El Primero 21 95.9005.900401.R582 ZENITH

Lei ha appena acquistato un cronografo ZENITH, ora indossa quindi un orologia di Manifattura.

ZENITH fa parte della ristretta cerchia di autentiche manifatture orologiere svizzere che sviluppano e producono i propri movimenti. É dal 1865 che i nostri orologi vengono prodotti nella sua manifattura in rue des Billodes 34, nella città di Le Locle, al centro delle valli alpine del cantone di Neuchâtel. Pochi marchi al mondo possonovantare un approcco altrettanto rigoroso. Investendo in un orologia Zenith, si ha l'assoluta certezza di posseder un orologia realizzato alla A alla Z nella Manifattura di Locle.

Con i suoi altri 2333 premi dell'osservatorio di cronometria, ZENITH è uno dei marchi svizzeri più premi di per la precisione. Per condividere più in profondità la nostra passione per le opere di pregio, La invitiamo a visitare il nostro sito internet www.zenith-watches.com. La invitiamo inoltre a iscriversi come proprietario di un orologio ZENITH, quello le consentirà di ottenere un anno di garanzia supplementare. Il Suo cronografo contiene un movimento meccanico frutto di altre 300 anni di tradizione orologiera. Le raccommandiamo di averne cura e di manipolarlo con precauzione durante le regolazioni. Nelle pagine segunti sono riportati alcuni consigli sull'uso dell'orologio e delle sue funzioni. Le funzioni disponibili variano a seconda del modello.

1 MOVIMENTO EL PRIMERO 21

Avete davanti a voi il movimento El Primero 21, L'unico movimento cronografo meccanico preciso a 1/100 di secondo.

Il movimento El Primero 21 è un capolavoro della moderna ingegneria. Costruito mediante metodi all'avanguardia e dotato di finiture realizate con Tecnologie e materiali innovativi, quello movimento soddisfa due requisiti: la migliorie qualità di finitura possibile unita a prestazioni e precisione ottimali. Presentato nel 1969, il cronografo di series più preciso al mondo è entrato in una nuova era del cronometraggio meccanico grazie al movimento El Primero 21.

L'incredibile frequenza di 360.000 alternanze/ora testimonia la rivoluzionaria ingegnosità di Zenith e consente di misurare il tempo al centesimo di secondo. Il passaggio dal decimo al centesimo di secondo rappresenta uno straordinario progresso in termini di prestazioni orologiere e ingegneria.

Per Zenith, la precisione è la priorità assoluta. Al fine di evitare che il cronografo possa alterare la precisione dell'indicazione dell'ora, il movimento El Primero 21 è dotato di "struttura a dopbia catena".

In questo modo, indicazione dell'ora e cronografo disponogo ognuno di un meccanismo totalmente indipendente, con un proprio bariletto e scappamento ad alla frequenza.

Il movimento del cronografo oscilla all'impressionante frequenza di 50 Hertz [360.000 alt/ora], perché il calibro storico destinato all'indicazione dell'ora oscilla a una frequenza di 5 Hertz (36.000 alt/ora).

Caratteristica

El Primero 21 [Calibro 9004]

Diametro:32,80 mm [14 1/4]

Spessore: 7,90 mm

Numero di componenti: 293

Numero di rubini: 53

2 Bariletti:

Riserva di carica dell'orologio: 50 ore

Frequenza: 36.000 alt/ora (5Hz)

Riserva di carica del cronografo: 50 min

Frequenza: 360.000 alt/ora [50Hz]

Carica automatica unidirezionale per la parte orologio e carica manuale per la parte cronografo.

Funzioni:

→Ore,minuti secondi

→Cronografo 1/100 di secondo al centro Contatore dei minuti ore 3 (30 m

Secondielcronografoare6

Riserva di carica del cronografo a ore 12

2→CARICA DELL'OROLOGIO

Questo orologio è dotato di movimento meccanico a carica automatica. Il movimento si carica mediente la corona o grazie all'azione della massa oscillante. La carica mediente massa oscillante aviene quando l'orologio è indossato.

Quando l'orologio è fermo

La corona deve essere in posizione 0, vale a dire attaccata alla cassa.

Prendere l'orologio in mano e ruolare la corona in senso antiorario. Per una carica completa occorro no 72 giri della corona. In quello mode il bariletto che contiene la molla motore è carico. Affinché il meccanismo di carica automatica funzioni correttamente, l'orologio deve essere indossato per almeno 12 ore al giorno per diversi giorni. Quando l'orologio non viene indossato per un tempo sufficiente, si fermo.

Se l'orologio non viene indossato di notte, è consigliabile ruotare la corona di quale giro al mattino prima di indossarlo.

La riserva di un orologia carico è di circa 50 ore, ma non viene indicata sul quadrante. Sul quadrante dell'orologio è visualizzata solo la riserva di carica del cronografo.

CERTIFICATO CRONOMETRO

Il movimento El Primero 9004 è stato certificato Cronometro dal Timelab di Ginevra. É stato sottoposto a controli e ha dimostrato di soddisfare i requisiti stabiliti alla norma ISO3159.

Viene definito Cronometro un apparecchio di misura del tempo di alla precisione regolato in diverse posizioni e a diverse temperature.

3→CARICA DEL CRONOGRAFO

Oltre alla struttura a doppiia catena del calibro e alla notevole precisione che garantisce, il movimento El Primero 21 presente及其他 due innovazioni tecniche: un nuovo meccanismo brevettato di avvio/arresto/azzeramento del cronografo costituito da tre camme a cuore e un dispositivo di avviamento esclusivo che assicura un funzionamento affidabile in qualsiasi circostanza e consente l'azzeramento simultaneo di secondi, decimi e centesimi.

Procedura da seguire

La corona deve essere in posizione (0), vale a dire attaccata alla cassa.

Prendere in mano l'orologio e ruotare la corona in senso orario fino a che la lancetta della riserva di carica del cronografo non indica la carica completa [25 giri circa]. In quello modo il bariletto che contiene la molla motore è carico.

La riserva del cronografo carico è di circa 50 minuti ed è indicata alla lancetta che si trovava sulla Logo Zenith.

105←

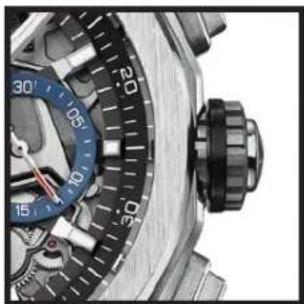

4→ REGOLAIZIONE DELL'ORA

Posizione 0: posizione di carica

In questa posizione è possibile caricare manually il movimento cronografo e l'orologio ruotando la corona. Estrarre la corona di uno scatto per passare in posizione (1).

Posizione 1: correzione dell'ora

Per correggere l'ora, ruotare la corona nel senso desiderato.

Non dimenticare di riportare la corona in posizione (0).

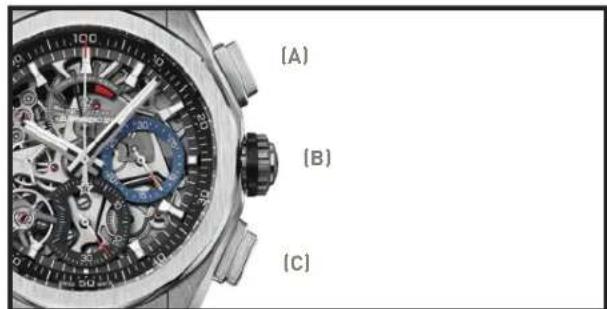

5 FUNZIONEDI CRONOMETRAGGIO

Avvio / Arresto: una prima pressione del pulsante (A) avvia il cronometraggio, la seconda lo arresta. Ripresa del cronometraggio: premendo nuovamente il pulsante (A) il cronometraggio riprende.

Azeramento: dopo l'arresto del cronografo, premere con decisione il pulsante [C] per riportare a zero la lancetta del cronografo e dei totalizzatori.

Allenza: prima di iniziare un nuovo cronometraggio, riportare a zero le lancette del cronografo. All'occorrenza, eseguire l'azzeramento del pulsante (c).

107←

6→ GARANZIA INTERNAZIONALE ZENITH

Gli orologi Zenith sono prodotti di Manipatura di alla precisione ed estremamente tecnici. Prima di lasciare la Manipatura gli orologi sono sottoposti a rigorosi test di qualità. L'orologio è tutvia coperto da una garanzia internazionale contro tutti i difetti di fabbricazione per una durata di due anni nella data di acquisto.

Iscrivendosi al site www.zenith-watches.com si ottiene un anno di garanzia supplementare. Questa garanzia sare rispetto da tutti i Centri di servizio autorizzati Zenith del mondo perché siano soddisfatte le seguenti condizioni:

L'orologio sia stato acquisitato presso un rivenditore esclusivo autorizzato da Zenith e il suo nome, il suo indirizzo, la data di acquisto e le referencinge dell'orologio siano chiaramente indicati sulla carta di garanzia.
L'orologio sia stato indossato nelle normali condizioni d'uso e manutenzione raccomandate da Zenith e non abbia subito trattamenti non appropriati.
La carta di garanzia, sola prova valida dell'acquisto, sua allegata all'orologio quando questo viene consecnato a un Centro di servizio autorizzato Zenith

Si fa presente che la garanzia internazionale Zenith non copre il normale invecchiamento dell'orologio, la naturale usura dei cinturini in pelle, tessuto o caucci e i possibili graffi dovuti all'uso sulla cassa e il vetro zaffiro.

L'orologio e il suo movimento meritano una cura particolare: per preservarne la precisione, i Centri di Servizio Zenith raccomandano una revisione agli 5 anni.
