> 4. EINSTELLUNG DER UHRZEIT

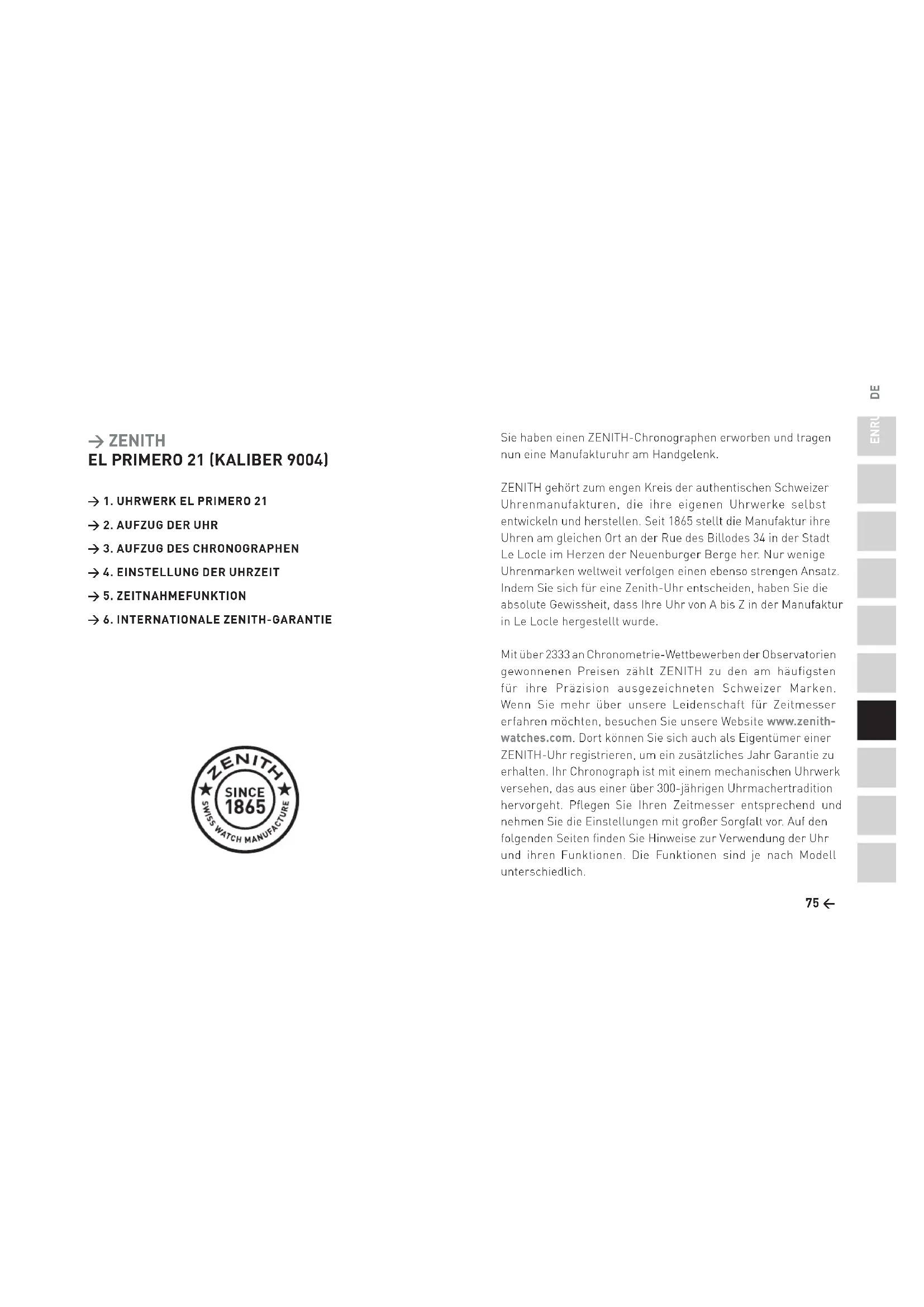

> 5. ZEITNAHMEFUNKTION > 6. INTERNATIONALE ZENITH-GARANTIE > ZENITH EL PRIMERO 21 (KALIBER 9004) Sie haben einen ZENITH-Chronographen erworben und tragen nun eine Manufakturuhr am Handgelenk. ZENITH gehört zum engen Kreis der authentischen Schweizer Uhrenmanufakturen, die ihre eigenen Uhrwerke selbst entwickeln und herstellen. Seit 1865 stellt die Manufaktur ihre Uhren am gleichen Ort an der Rue des Billodes 34 in der Stadt Le Locle im Herzen der Neuenburger Berge her. Nur wenige Uhrenmarken weltweit verfolgen einen ebenso strengen Ansatz. Indem Sie sich für eine Zenith-Uhr entscheiden, haben Sie die absolute Gewissheit, dass Ihre Uhr von A bis Z in der Manufaktur in Le Locle hergestellt wurde. Mit über 2333 an Chronometrie-Wettbewerben der Observatorien gewonnenen Preisen zählt ZENITH zu den am häufigsten für ihre Präzision ausgezeichneten Schweizer Marken. Wenn Sie mehr über unsere Leidenschaft für Zeitmesser erfahren möchten, besuchen Sie unsere Website www.zenith- watches.com. Dort können Sie sich auch als Eigentümer einer ZENITH-Uhr registrieren, um ein zusätzliches Jahr Garantie zu erhalten. Ihr Chronograph ist mit einem mechanischen Uhrwerk versehen, das aus einer über 300-jährigen Uhrmachertradition hervorgeht. Pflegen Sie Ihren Zeitmesser entsprechend und nehmen Sie die Einstellungen mit großer Sorgfalt vor. Auf den folgenden Seiten finden Sie Hinweise zur Verwendung der Uhr und ihren Funktionen. Die Funktionen sind je nach Modell unterschiedlich.77 <

ENRUJPDEESIT FR ZTZHAR

Diese Uhr ist mit dem Uhrwerk El Primero 21 ausgestattet. Es handelt sich dabei um das einzige mechanische Chronographen- Uhrwerk mit Hundertstelsekundenmessung. Das Uhrwerk El Primero 21 ist ein Meisterwerk modernster Ingenieurskunst. Es wurde unter dem Einsatz von Spitzentechnologien hergestellt und unter Anwendung innovativster Verfahren und Materialien veredelt, um zwei Ansprüche zu erfüllen: höchste Veredelungsqualität in Verbindung mit optimaler Leistung und Präzision am Handgelenk. Mit dem Uhrwerk El Primero 21 begründet der 1969 als präzisester Serienchronograph auf den Markt gebrachte Zeitmesser eine neue Ära der mechanischen Zeitmessung. Seine beeindruckende Frequenz von 360.000 Halbschwingungen pro Stunde zeugt vom grenzenlosen Erfindungsgeist von Zenith und ermöglicht eine auf die Hundertstelsekunde genaue Zeitmessung. Der Zehntelsprung, der auf die Hundertstelsekunde genau erfolgt, stellt einen bahnbrechenden Fortschritt in Sachen Ganggenauigkeit und Konstruktion dar. Für Zenith hat Präzision höchste Priorität. Damit die Zeitnahmefunktion die Präzision der Uhrzeitanzeige nicht beeinträchtigt, verfügt das Uhrwerk El Primero 21 über zwei unabhängige Räder- und Zeigerwerke (Zwei-Ketten-Konzeption).

1 > UHRWERK EL PRIMERO 21

So werden die Anzeige der Uhrzeit und die Chronographenfunktionen über zwei vollständig voneinander unabhängige Mechanismen mit eigenem Federhaus und eigener Hochfrequenzhemmung gesteuert. Das Chronographenwerk schlägt mit einer atemberaubenden Frequenz von 50 Hertz (360.000 Halbschwingungen pro Stunde), während das traditionelle Uhrwerk eine Frequenz von 5 Hertz (36.000 Halbschwingungen pro Stunde) aufweist. Technische Daten El Primero 21 (Kaliber 9004) Durchmesser: 32,80 mm (14 ¼) Höhe: 7,90 mm Anzahl Bauteile: 293 Anzahl Lagersteine: 53 2 Federhäuser: > Gangreserve der Uhr: 50 Stunden Frequenz: 36.000 Halbschwingungen pro Stunde (5 Hz) > Gangreserve des Chronographen: ~50 Min. Frequenz: 360.000 Halbschwingungen pro Stunde (50 Hz) Einseitiger Automatikaufzug für das Uhrwerk und Handaufzug für das Chronographenwerk. Funktionen: > Stunden, Minuten und Sekunden > 1/100 Chronographensekunde im Zentrum Minutenzähler bei 3 Uhr (30 Min.) Chronographensekunde bei 6 Uhr Gangreserve des Chronographen bei 12 Uhr79 <

ENRUJPDEESIT FR ZTZHAR

Ihre Uhr verfügt über ein mechanisches Werk mit automatischem Aufzug. Das Uhrwerk kann entweder über die Krone oder durch die Bewegung der Schwungmasse aufgezogen werden. Wenn die Uhr am Handgelenk getragen wird, erfolgt der Aufzug über die Schwungmasse. Stillstand der Uhr Die Krone muss in der Position 0 sein, das heißt gegen das Gehäuse gedrückt. Nehmen Sie die Uhr in die Hand und drehen Sie die Krone gegen den Uhrzeigersinn (72 Kronenumdrehungen bis zum Vollaufzug). Dadurch wird die Antriebsfeder im Federhaus gespannt. Damit der Automatikaufzug einwandfrei funktioniert, muss die Uhr mehrere Tage in Folge mindestens 12 Stunden am Tag getragen werden. Wird die Uhr nicht ausreichend getragen, bleibt sie stehen.

Wenn Sie Ihre Uhr nachts nicht tragen, können Sie sie morgens vor dem Anlegen mit einigen Umdrehungen der Krone aufziehen. Die Gangreserve der vollständig aufgezogenen Uhr beträgt rund 50 Stunden, wird aber nicht auf dem Zifferblatt angezeigt. Einzig die Gangreserve des Chronographen kann auf dem Zifferblatt abgelesen werden. CHRONOMETER-ZERTIFIKAT Das Uhrwerk El Primero 9004 verfügt über ein Chronometer- Zertifikat von Timelab in Genf. Es hat die Prüfungen erfolgreich bestanden und entspricht den Anforderungen gemäß der Norm ISO 3159. Der Begriff „Chronometer“ bezeichnet ein hochpräzises Zeitmessinstrument, das für verschiedene Lagen und Temperaturen geregelt ist.81 <

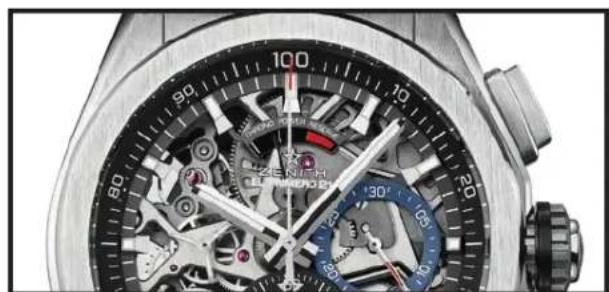

Nebst der Zwei-Ketten-Konzeption des Kalibers und der außerordentlichen Präzision, die dadurch garantiert wird, umfasst das Uhrwerk El Primero 21 zwei weitere technische Innovationen: ein neuer, patentierter Mechanismus mit drei Herzen zum Starten, Stoppen und Nullstellen des Chronographen sowie ein neuer, exklusiver Startermechanismus für eine jederzeit zuverlässige Funktion und das gleichzeitige Nullstellen der Sekunde, Zehntel- und Hundertstelsekunde. Vorgehen Die Krone muss in der Position (0) sein, das heißt gegen das Gehäuse gedrückt. Nehmen Sie die Uhr in die Hand und drehen Sie die Krone im Uhrzeigersinn, bis der Zeiger die volle Chronographen- Gangreserve anzeigt (ca. 25 Umdrehungen). Dadurch wird die Antriebsfeder im Federhaus gespannt. Die Chronographen-Gangreserve beträgt rund 50 Minuten und wird durch den Zeiger über dem Zenith-Logo angezeigt.83 <

ENRUJPDEESIT FR ZTZHAR

4 > EINSTELLUNG DER UHRZEIT

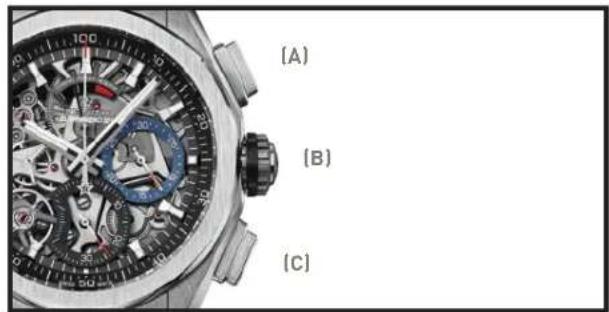

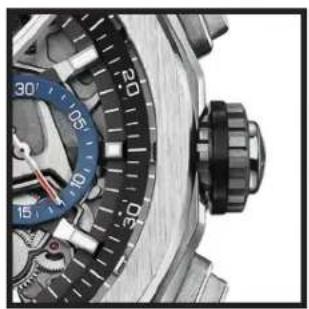

Position 0: Aufzugsposition In dieser Position können Sie sowohl das Chronographenwerk wie auch das Uhrwerk durch Drehen der Krone von Hand aufziehen. Ziehen Sie die Krone um eine Stufe in die Position (1) heraus. Position 1: Korrektur der Uhrzeit Drehen Sie die Krone in beliebige Richtung, um die korrekte Uhrzeit einzustellen. Vergessen Sie nicht, die Krone nach der Einstellung wieder in die Position (0) hineinzudrücken. (0) (1) 5 > ZEITNAHMEFUNKTION Starten / Stoppen: Ein erstes Betätigen des Drückers (A) startet die Zeitnahme, ein zweites Betätigen des Drückers hält sie an.Fortsetzung der Zeitnahme: Ein erneutes Betätigen des Drückers (A) setzt die Zeitnahme fort. Nullstellen: Bei angehaltenem Chronographen stellt ein einmaliges Betätigen des Drückers (C) den Chronographen- und die Zählerzeiger wieder auf null. Achtung: Vor jeder Zeitnahme müssen die Chronographenzeiger auf null gestellt werden. Bei Bedarf sind sie durch Betätigen des Drückers (C) auf null zu stellen. (A) (B) (C)85 <

ENRUJPDEESIT FR ZTZHAR

6 > INTERNATIONALE ZENITH-GARANTIE Ihre Zenith-Uhr ist ein hoch technisches Präzisionserzeugnis, das vor Verlassen der Manufaktur strenge Qualitätskontrollen und Leistungstests durchlaufen hat. Sollte sie dennoch Fabrikationsfehler aufweisen, tritt die während zwei Jahren ab Kaufdatum gültige internationale Garantie in Kraft. Sie können diese Garantie um ein weiteres Jahr verlängern, indem Sie Ihre Uhr auf der Website www.zenith-watches. com registrieren lassen. Die internationale Garantie kann in den offiziellen Zenith-Servicecentern der ganzen Welt geltend gemacht werden, sofern folgende Bedingungen erfüllt sind: > Die Uhr wurde bei einem offiziell autorisierten Zenith- Händler gekauft. Die Garantiekarte ist deutlich lesbar mit Name und Anschrift des autorisierten Zenith-Händlers sowie dem Kaufdatum und der Seriennummer der Uhr ausgefüllt. > Die Uhr wurde entsprechend den Zenith-Empfehlungen normal getragen und gepflegt und nicht unsachgemäß behandelt. > Die Garantiekarte (einzig anerkannter Kaufnachweis) liegt der Uhr bei, wenn sie an ein autorisiertes Zenith-Servicecenter eingeschickt wird. Bitte beachten Sie, dass die internationale Zenith-Garantie normale Abnutzungserscheinungen, den natürlichen Verschleiß von Leder-, Gewebe- oder Kautschuk-Armbändern sowie eventuelle, beim Tragen entstandene Kratzer auf dem Gehäuse oder Saphirglas nicht deckt. Ihre Uhr und das Uhrwerk verdienen besondere Beachtung und Pflege. Zur Aufrechterhaltung ihrer Präzision empfehlen die Zenith-Servicecenter eine Revision alle 5 Jahre.87 <
