MODE D'EMPLOI Defy El Primero 21 Swizz Beatz 49.9003.900476.R591 ZENITH

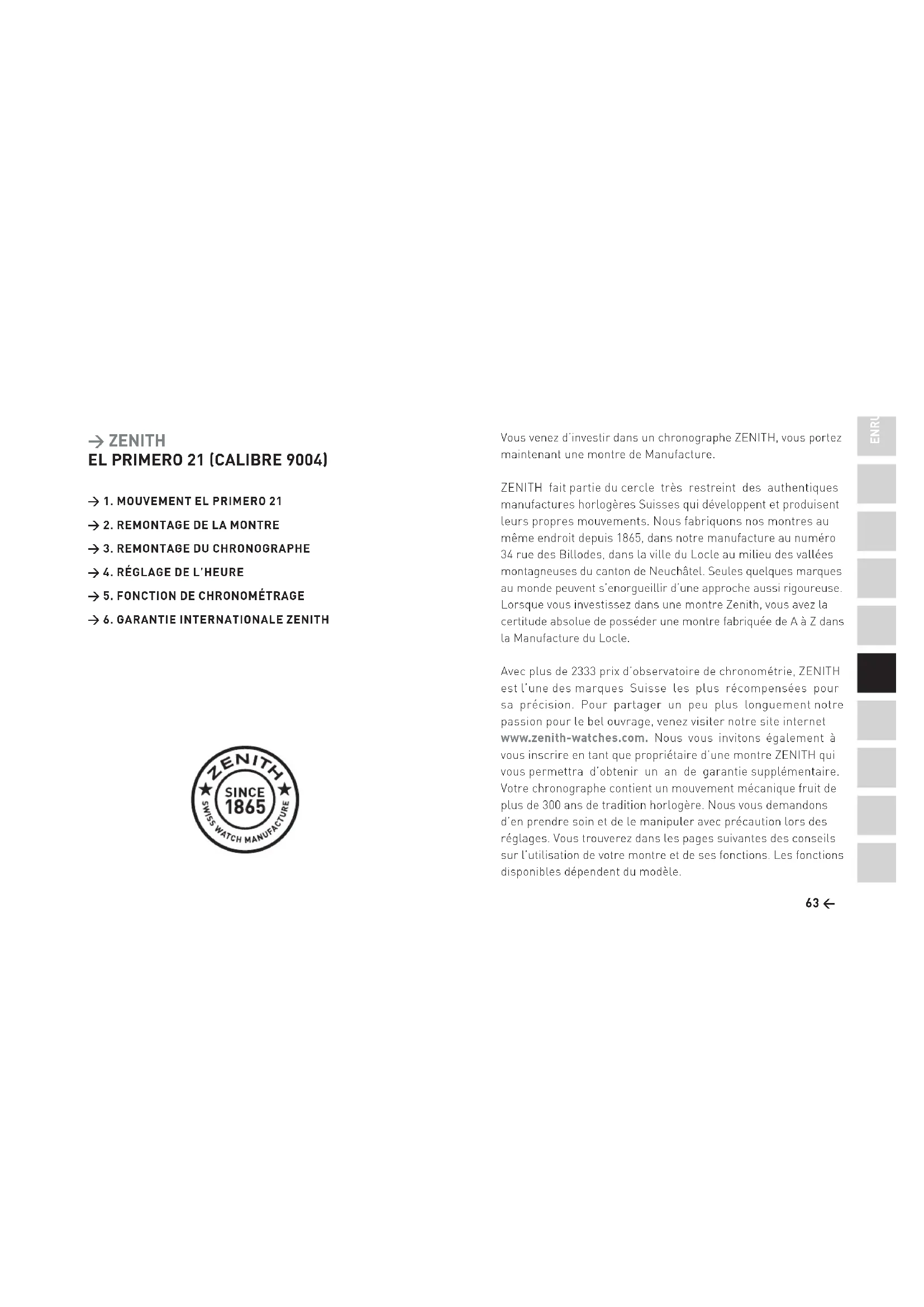

> ZENITH EL PRIMERO 21 (CALIBRE 9004) Vous venez d’investir dans un chronographe ZENITH, vous portez maintenant une montre de Manufacture. ZENITH fait partie du cercle très restreint des authentiques manufactures horlogères Suisses qui développent et produisent leurs propres mouvements. Nous fabriquons nos montres au même endroit depuis 1865, dans notre manufacture au numéro 34 rue des Billodes, dans la ville du Locle au milieu des vallées montagneuses du canton de Neuchâtel. Seules quelques marques au monde peuvent s’enorgueillir d’une approche aussi rigoureuse. Lorsque vous investissez dans une montre Zenith, vous avez la certitude absolue de posséder une montre fabriquée de A à Z dans la Manufacture du Locle. Avec plus de 2333 prix d’observatoire de chronométrie, ZENITH est l’une des marques Suisse les plus récompensées pour sa précision. Pour partager un peu plus longuement notre passion pour le bel ouvrage, venez visiter notre site internet www.zenith-watches.com. Nous vous invitons également à vous inscrire en tant que propriétaire d’une montre ZENITH qui vous permettra d’obtenir un an de garantie supplémentaire. Votre chronographe contient un mouvement mécanique fruit de plus de 300 ans de tradition horlogère. Nous vous demandons d’en prendre soin et de le manipuler avec précaution lors des réglages. Vous trouverez dans les pages suivantes des conseils sur l’utilisation de votre montre et de ses fonctions. Les fonctions disponibles dépendent du modèle.65 <

ENRUJPDEESIT FR ZTZHAR

Vous avez devant vous le mouvement El Primero 21. C’est le seul mouvement chronographe mécanique au 1/100ème de seconde. Le mouvement El Primero 21 est un chef-d’œuvre d’ingénierie moderne. Construit en utilisant des méthodes de pointe et doté de finitions intégrant les technologies et les matériaux les plus innovants, ce mouvement répond à deux objectifs : la plus haute qualité de finition qui soit, associée à des performances et une précision optimales au poignet. Lancé en 1969, le chronographe de série le plus précis du monde est entré dans une nouvelle ère de chronométrage mécanique avec le mouvement El Primero 21. Sa fréquence impressionnante de 360 000 alternances par heure témoigne de l’ingéniosité révolutionnaire de Zenith et permet une mesure précise du temps au centième de seconde près. Le saut du dixième au centième de seconde marque une avancée prodigieuse en termes de performance horlogère et d’ingénierie. Pour Zenith, la précision est la priorité absolue. Pour éviter que le chronographe ne risque d’altérer la précision de l’affichage de l’heure, le mouvement El Primero 21 est pourvu d’une « structure à double chaîne ».

1 > MOUVEMENT EL PRIMERO 21

Ainsi, l’affichage de l’heure et le chronographe possèdent chacun leur propre mécanisme entièrement indépendant, avec leur propre barillet et échappement à haute fréquence. Le mouvement du chronographe oscille à la fréquence époustouflante de 50 Hertz (360 000 alt/h). Tandis que le calibre historique dévolu à l’affichage de l’heure oscille à la fréquence de 5 Hertz (36 000 alt/h). Caractéristiques El Primero 21 (Calibre 9004) Diamètre : 32.80 mm (14 ¼) Hauteur : 7.90 mm Nombre de Composants : 293 Nombre de Rubis : 53 2 Barillets : > Rés. de marche de la Montre: 50 heures Fréquence : 36’000 Alt/heure (5Hz) > Rés. de marche du Chronographe : ~50 min Fréquence : 360’000 Alt/heure (50 Hz) Remontage automatique unidirectionnel pour la partie montre et remontage manuel pour la partie chronographe. Fonctions : > Heure, Minutes et seconde > Chronographe 1/100ème de seconde au centre Compteur des minutes à 3h (30 min) Seconde chrono à 6h Réserve de marche Chrono à 12h67 <

ENRUJPDEESIT FR ZTZHAR

Votre montre est munie d’un mouvement mécanique automatique. Le mouvement se remonte grâce à la couronne ou par l’action de la masse oscillante. Le remontage par la masse oscillante se fait lorsque la montre est portée au poignet. Lorsque la montre est arrêtée La couronne doit être en position 0, c’est-à-dire plaquée contre la boîte. Prendre la montre en main et tourner la couronne dans le sens antihoraire. 72 tours de couronne pour un remontage complet. Le barillet qui contient le ressort moteur est ainsi remonté. Pour que le mécanisme de remontage automatique fonctionne correctement, la montre doit être portée au moins 12 heures par jour pendant plusieurs jours. Lorsque la montre est insuffisamment portée, elle s’arrête.

2 > REMONTAGE DE LA MONTRE

Si vous ne portez pas votre montre pendant la nuit, vous pouvez lui donner quelques tours de couronne le matin avant de la porter. Remontée, la réserve de marche de votre montre est d’environ 50 heures, mais cette dernière n’est pas affichée sur le cadran. Seule la réserve de marche du Chronographe est indiquée sur le cadran de votre montre. CERTIFICATION CHRONOMETRE Le mouvement El Primero 9004 a été certifié Chronomètre auprès de Timelab à Genève. Il a été contrôlé et répond avec succès aux exigences fixées par la norme ISO3159. L’appellation Chronomètre est un appareil de mesure du temps de haute précision réglé dans différentes positions et sous diverses températures.69 <

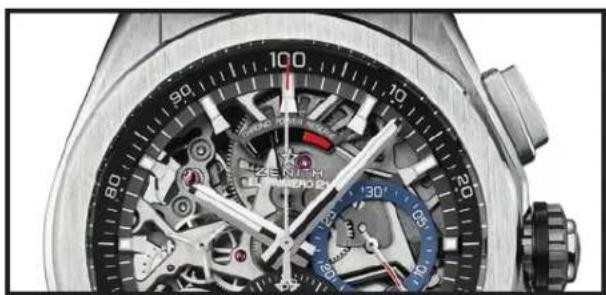

Outre la structure à double chaîne du calibre et la précision remarquable qu’il garantit, le mouvement El Primero 21 intègre deux autres innovations techniques : un nouveau mécanisme breveté de démarrage/arrêt/remise à zéro du chronographe composé de trois cœurs, ainsi qu’un démarreur exclusif qui garantit un fonctionnement fiable en toutes circonstances et permet la remise à zéro simultanée de la seconde, du dixième et du centième. Marche à suivre La couronne doit être en position (0), c’est-à-dire plaquée contre la boîte. Prendre la montre en main et tourner la couronne dans le sens horaire jusqu’à ce que l’aiguille de réserve de marche du chronographe soit remontée complètement (Environ 25 tours). Le barillet qui contient le ressort moteur est ainsi remonté. Remontée, la réserve de marche de votre chronographe est d’environ 50 minutes. L’affichage de celle-ci se fait par l’intermédiaire de l’aiguille située au-dessus du logo Zenith.71 <

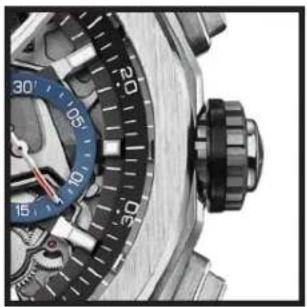

Position 0 : position remontage Dans cette position, vous pourrez remonter votre mouvement chronographe et montre manuellement par des mouvements de rotations de la couronne. Tirez la couronne d’un cran pour passer en position (1). Position 1 : correction de l’heure Pour la correction de l’heure, tournez la couronne dans le sens désiré. N’oubliez pas de repousser la couronne en position (0). (0) (1)

5 > FONCTION DE CHRONOMÉTRAGE

Mise en marche / Arrêt : une première pression sur le poussoir (A) démarre le chronométrage, la seconde pression l’arrête. Reprise du chronométrage : une nouvelle pression sur le poussoir (A) reprend le chronométrage. Remise à zéro : une fois le chronographe arrêté, une pression ferme sur le poussoir (C) ramène l’aiguille du chronographe et des totalisateurs à zéro. Attention : avant chaque chronométrage, les aiguilles du chronographe doivent être remises à zéro. Au besoin, effectuer une remise à zéro du poussoir (C). (A) (B) (C)73 <

Les montres Zenith sont des produits Manufacture, de hautes précisions et de hautes technicités. Avant de quitter la Manufacture, votre montre a subi de nombreux tests rigoureux de qualité. Une garantie internationale couvre néanmoins votre montre contre tout défaut de fabrication pendant deux ans à partir de sa date d’achat. Inscrivez-vous sur le site www.zenith-watches.com pour obtenir un an de garantie supplémentaire. Cette garantie sera respectée par l’ensemble des Centres de service agréés Zenith dans le monde si les conditions suivantes sont remplies : > L’achat de la montre a été effectué auprès d’un détaillant exclusif agréé par Zenith ; son nom, son adresse, la date d’achat et les références de la montre sont clairement mentionnées sur la carte de garantie. > Votre montre a été portée dans des conditions normales d’utilisation et de maintenance recommandées par Zenith et n’a pas subi de mauvais traitement. > La carte de garantie, seul justificatif valide de l’achat, accompagne la montre lors de son retour auprès d’un Centre de service agréé Zenith À noter que la garantie internationale Zenith ne couvre pas le vieillissement normal de votre montre, l’usure naturelle des bracelets cuir, tissu ou caoutchouc ainsi que les possibles rayures occasionnées par son portée sur la boîte et les glaces saphir. Votre montre et son mouvement méritent un soin particulier : pour maintenir leur précision, les Centres de Service Zenith recommandent une révision tous les 5 ans.75 <
