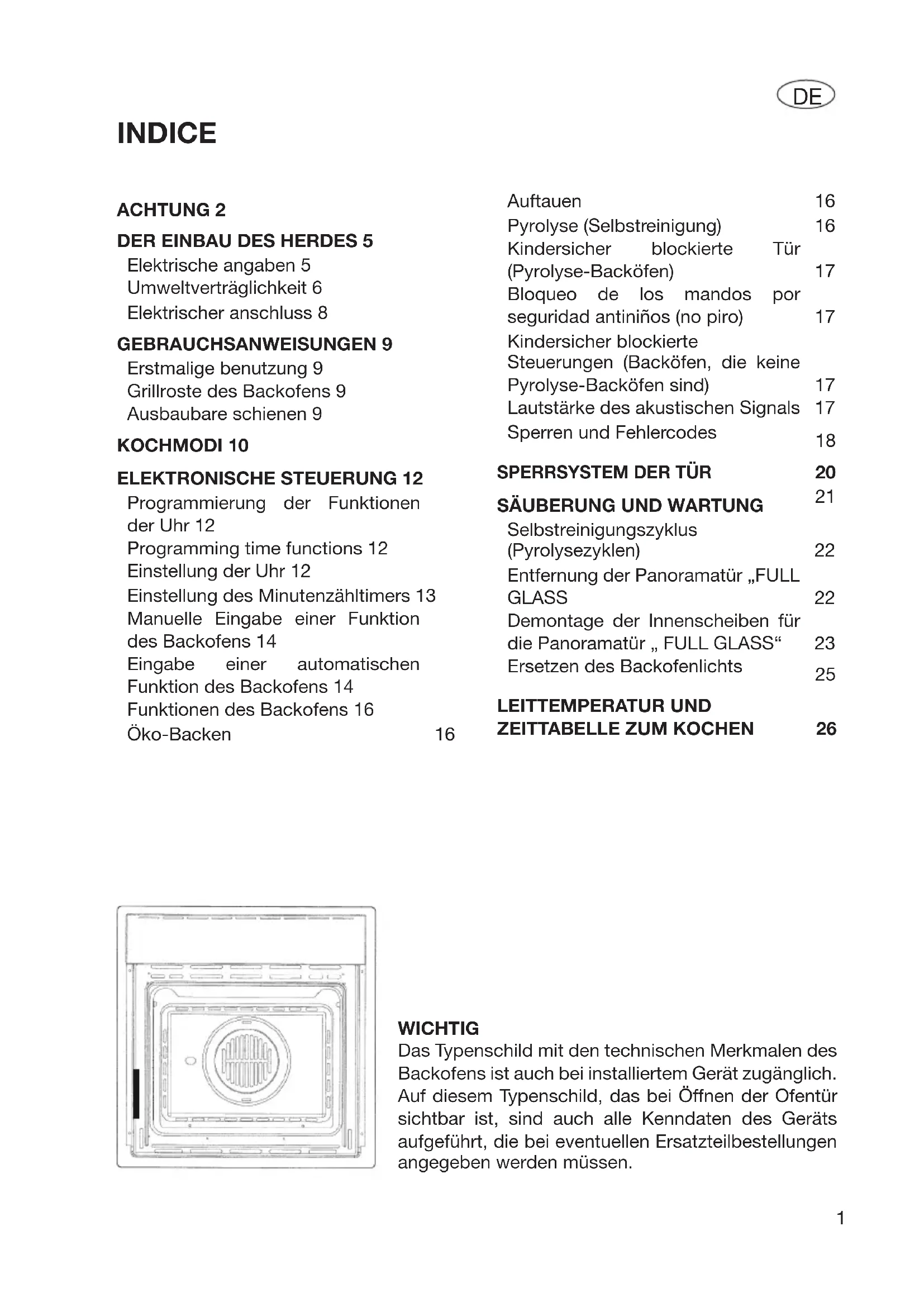

BEDIENUNGSANLEITUNG FQO 6010 P MT X Fulgor Milano

DER EINBAU DES HERDES 5

Elektrische angaben 5

Umweltverträglichkeit 6

Elektrischer anschluss 8

GEBRAUCHSANWEISUNGEN 9

Erstmalige benutzung 9

Grillroste des Backofens 9

Ausbaubare schieren 9

KOCHMODI 10

ELEKTRONISCHE STEUERUNG 12

Programmierung der Funktionen der Uhr 12

Einstellung der Uhr 12

Einstellung des Minutenzahltimers 13

Manuelle Eingabe einer Funktion des Backofens 14

Eingabe einer automatischen

Funktion des Backofens 14

Funktionen des Backofens 16

Öko-Backen 16

Auftauen 16

Pyrolyse (Selbstreinigung) 16

Kindersicher blockierte Turt

(Pyrolyse-Backofen) 17

Kindersicher blockierte Steuerungen (Backofen, die keine Pyrolyse-Backofen sind) 17

Lautstärke des akustischen Signals 17

Sperren und Fehlercodes 18

SPERRSYSTEM DER TÜR 20

SÄUBERUNG UND WARTUNG 21

Selbstreinigungszyklus (Pyrolysezyklen) 22

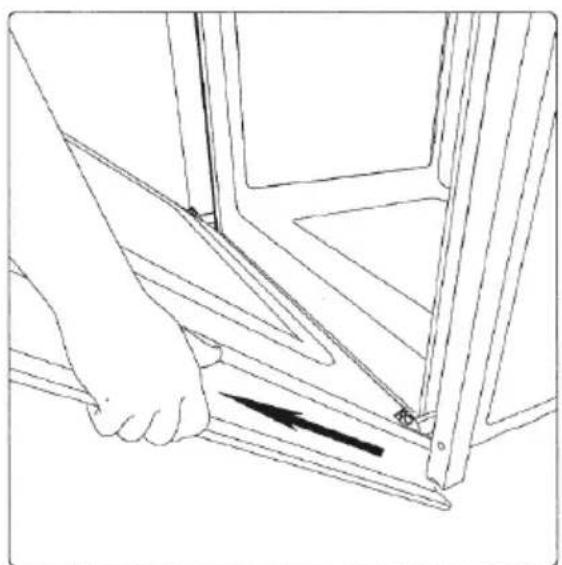

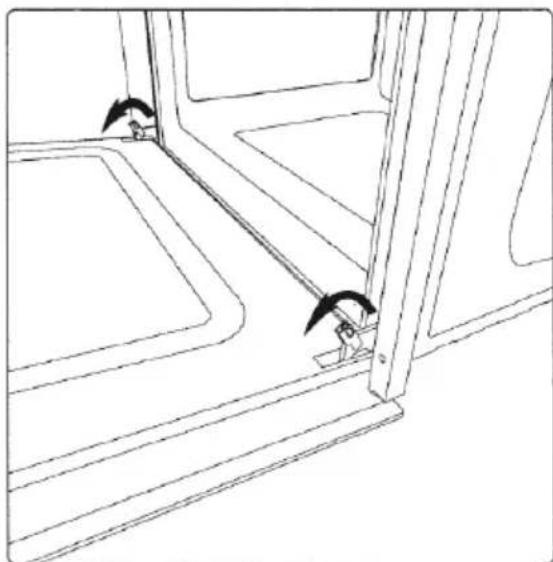

Entfernung der Panorama tür „FULL GLASS 22

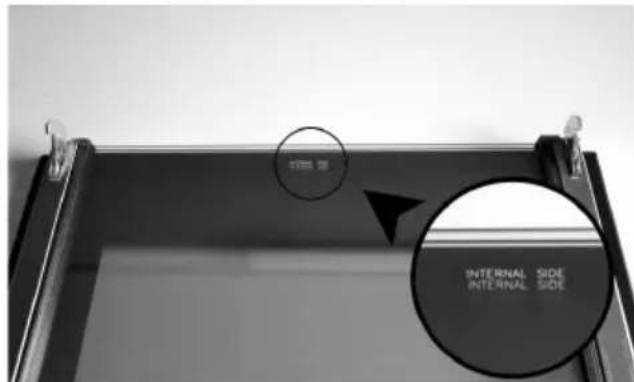

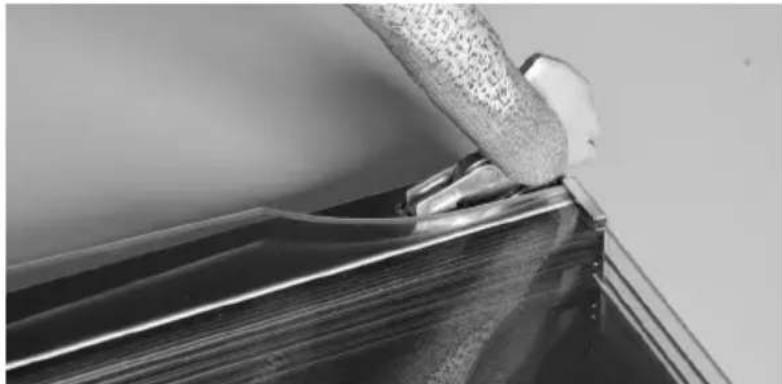

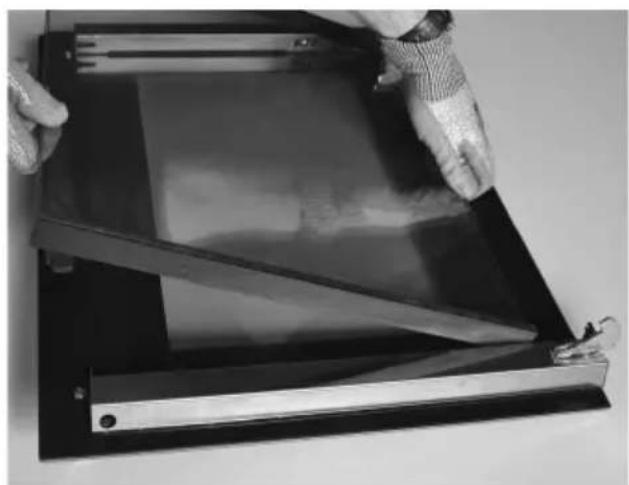

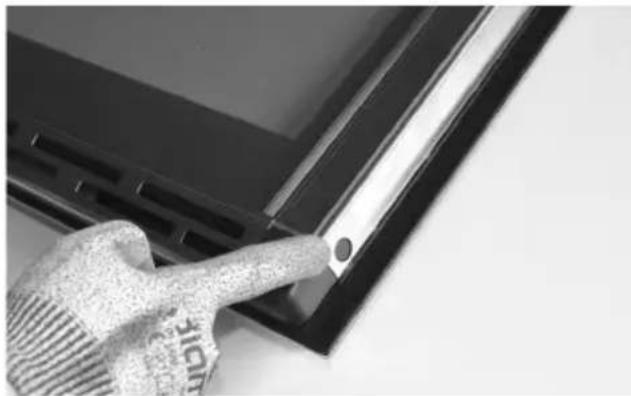

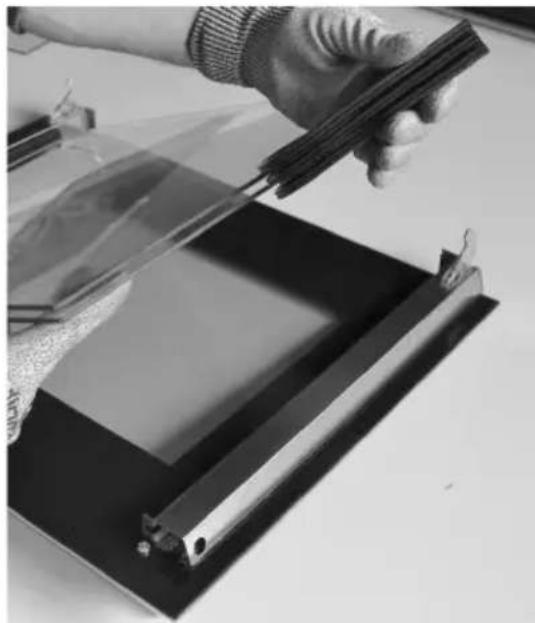

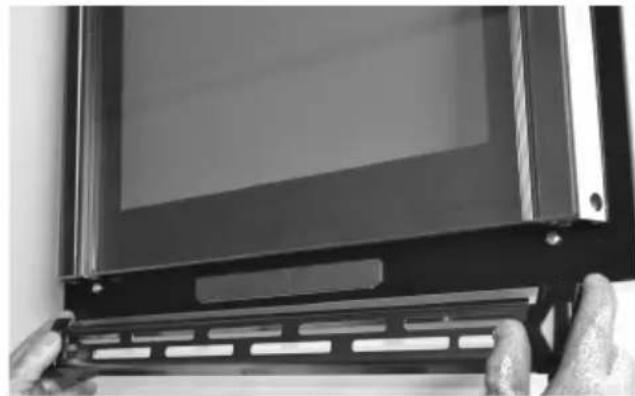

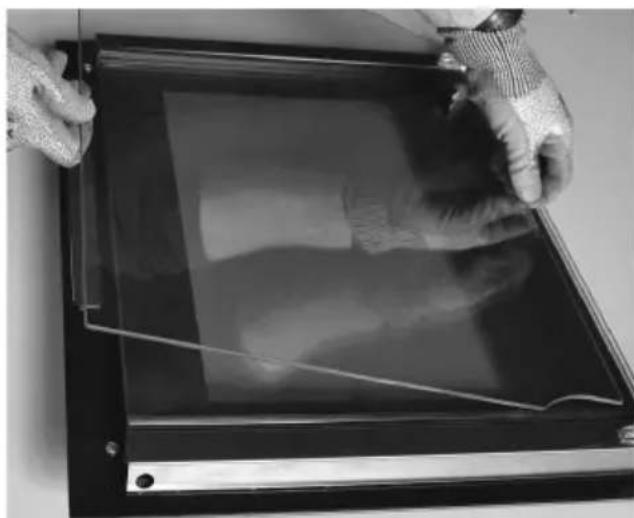

Demontage der Innenscheiben für die Panorama tür „FULL GLASS" 23

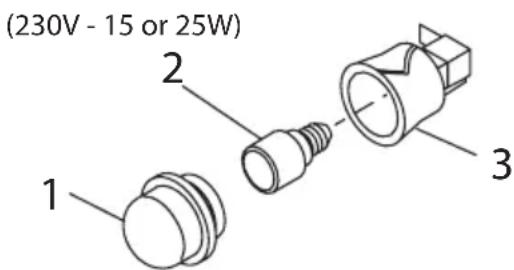

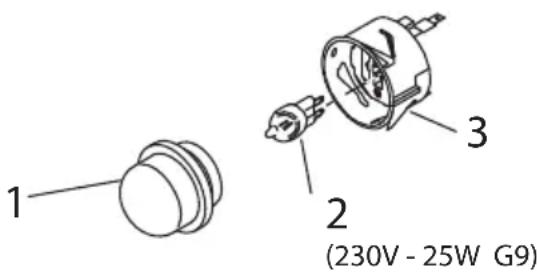

Ersetzen des Backofenlichts 25

LEITTEMPERATUR UND ZEITTABELLE ZUM KÖCHEN 26

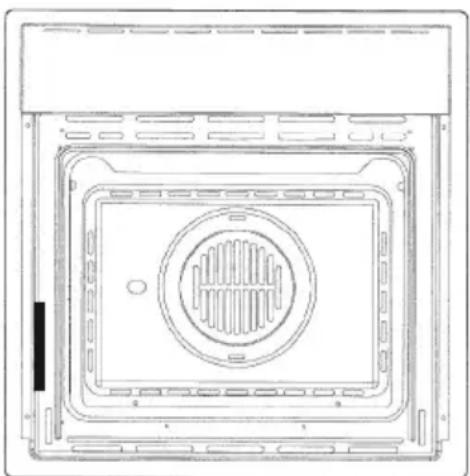

WICHTIG

Das Typenschild mit den technischen Merkmalen des Backofens ist auch bei installmentem Gerät zugänglich. Auf diesen Typenschild, das bei Öffnen der Ofentür sightbar ist, sind auch alle Kenndaten des Geräts aufgeführrt, die bei eventuellen Ersatzteilbestellungen angegeben werden müssen.

ACHTUNG

• Entfernen Sie keine Herdkomponenten, ohne vorher den Netzstecker zuziehen.
• Das Geraet nicht mit gebrochenen Teilen benutzen (z.B. das Glas). Loese es von dem Stromnetz und wenden Sie sich an den technischen Kundendienst.
• Es wird empfohlen, den Herd vor dem ersten Gebrauch im leeren Zustand etwa eine Stunde auf hochster Stufe zu erhitzen, um die Gerüche des Isoliermaterials zu entfernen.
• Bei allen Ausführungen bleibt beim Grillen die Backofeuntürz.
• Der Lüfter arbeitet solange der Herd heißt ist, d.h. er kann auch noch in Betrieb sein, wenn der Herd bereits ausgeschaltet ist.
• Das Gerät wird im Betrieb sehr heißt. Berühren Sie auf keinen Fall die Heizelemente auf der Innenseite des Ofens.
• Beim Betrieb des Ofens wird auch die Geräte-Vorderseite sehr heißt. Halten Sie Kinder vor allem während der Selfstreinigung (bei entsprechenden Modellen) vom Ofen fern.
• In der Gegenwart von Kindern sollenn Eltern und Erwachsene bei der Benutzung des Produktesalandersvorsichtig sein.
• Kinder mussen beaufsichtigt werden, damit sichergestellt ist, dass sie nicht mit dem Gerät speiten.
• Kinder unter 8 Jahre fernhalten, sofern sie nicht ständige beaufsichtigt werden.

• Dieses Gerät ist nicht dazu bestimmt, dass es von Personen (einschließlich Kinder über 8 Jahre) mit verminderter physischer Sensorik, mit verminderten mentalen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis benutzt wird, es sei dess, sie werden von einer für ihre Sicherheit verantwortliche Person beaufsichtigt oder von dieser für die Benutzung des Gerätes eingewiesen.

• Kinder dürfen Reinigung- und Wartungsarbeiten nur unter Beaufsichtigung durchführren.

• Um einer Beschädigung der Emailleschicht vorzubeugen, sollte direkt auf dem Herdboden nichts abgelegt/ abgestellt werden (z.B. Alufolie, Fettauffangschale u.ä.).

• Benutzen Sie keine scharfen, scheuernden Reinigungsmittel oder harte Metallschaber, um die Ofenglastür zu reinigen, da diese die Oberfläche zerkratzen können, was auch zum Zerbrechen des Glases führen kann.

• Zur Säuberung dürfen weder atzende Putzmittel noch Dampfstrahlreiniger zum Einsatz kommt.

• Vor der Durchführung der Selfstreinigung alle Zubehörteile (Grill, Teller, feuerfeste Formen) Herausnahmen, um zu vermeiden, dass sie beschädigt werden, die größten Speisereste entfernen, die Tür schließen und sich dessen versichern, dass sie richtig geschlossen ist.

• Der Backofen und die Lichter müssen kalt sein und der Netzstecker muss gezogen sein, bevor die Glühbirnen ersetzt werden. Ansonsten konnten Verbrennungen oder elektrische Schläge auftreten.

• Das Gerätarf nicht hinter einer Dekortür installiert werden, um eine Überhitzung zu vermeiden.

• WARNING: Stellen Sie vor dem Austauschen der Lampesicher, dass das Gerät ausgeschaltet ist, um einen Stromschlag zu verhindern.

ur das korrekte Einsetzen der Gitter wird auf die darunterliegenden Abbildungen verwiesen

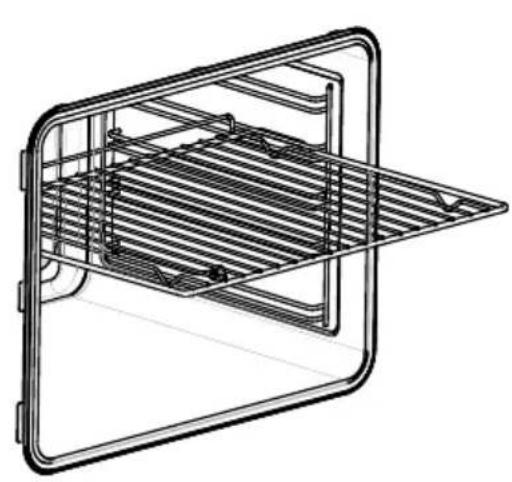

GEFORMTE SCHIENEN

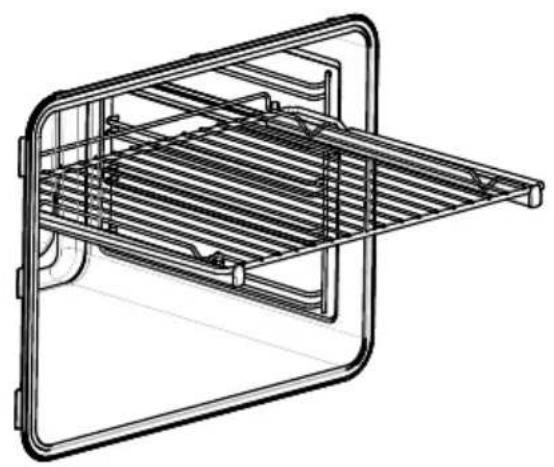

AUSBAUBARE SCHIENEN

DER EINBAU DES HERDES

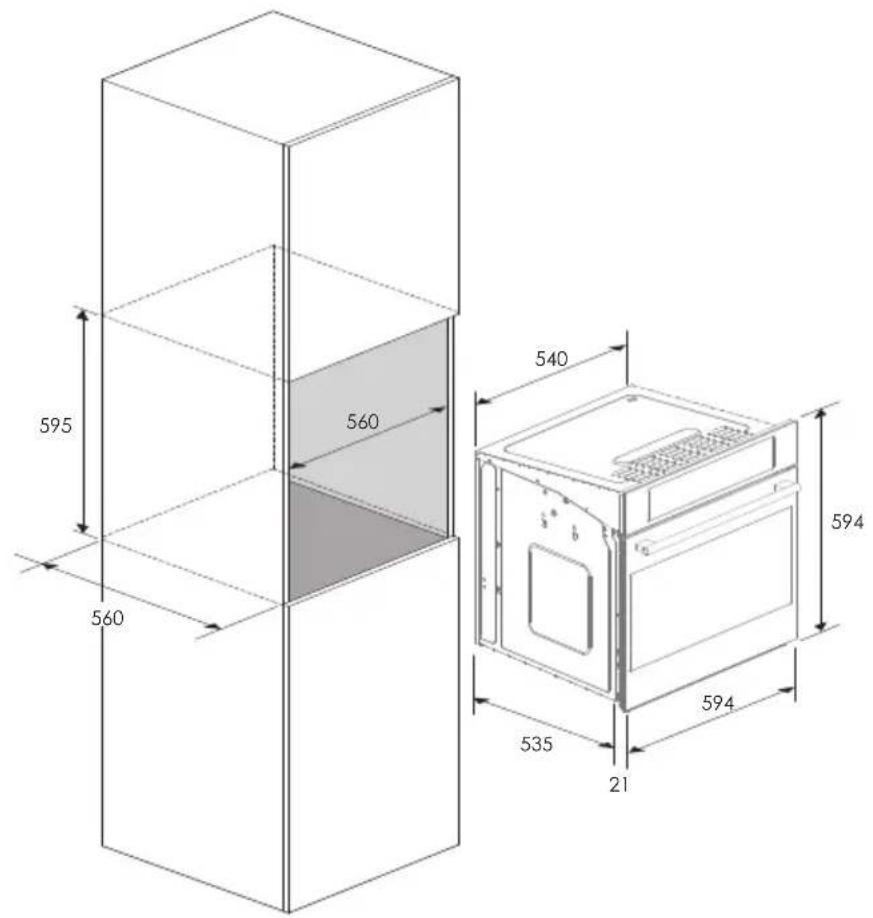

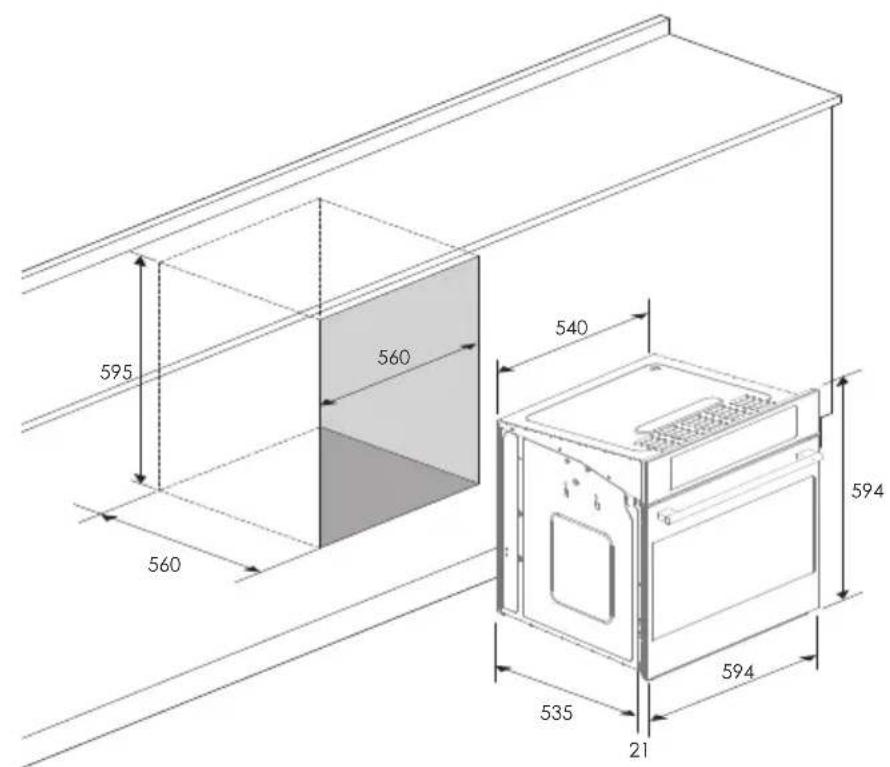

Zum Einbau des Herdes wird ein Ausschnitt mit den in Abb. 1 angegebenen Abmessungen benötigt (die Abmessungen sind in mm angegeben).

Der Herd wird mit Hilfe der zwei mitgelieferten Schrauben gesichert, die durch die Locher in der Herdoberseite gefuhrt werden.

ACHTUNG

Da das Gerät in ihre Küheneinrichtung eingebaut wird, stellen Sie sicher, dass alle Oberflächen, die Kontakt mit dem Herd haben, gegen Temperaturen von etwa 90^ resistant sind.

Elektrische angaben

- Leistungsaufnahme:

Oberes Herdelement: 1200+1000W 230V - 1200+1000W 240V

Unteres Herdelement: 1100W 230V - 1100W 240V

Rundelement (HeiBluft): 2300W 230V - 2300W 240V (bei einigen Modellen)

Bratspießmotor: 4 W (bei einigen Modellen)

Lampe: 25 W

HeiBluftmotor: 25 W

Luftungsmotor: 25 W

• Maximale Leistungsaufnahme: (siehe Leistungsschild).

• Speisespannung: (siehe Leistungsschild).

Umweltverträglichkeit

Zum Schutz der Umwelt wurde für die Unterlagen zu dieser Geräts chlorfrei gebleichtes Papier oder Recyclingpapier verwendet. Die Verpackung wurde aus umweltfreundlichen Produkten hergestellt und kann dazu weiter verwendet oder recycliert werden.

Das Recyclen der Verpackungträgt zur Einsparung von Rohstoffen und zu einer Reduzierung der Industrie- und Haushaltsmullmengen bei.

DAS VERPACKUNGSMATERIAL ist 100% recyclbar und mit dem Recyclingsymbol versehen. Für die Entsorgung die örtlichen Auflagen befolgen. Das Verpackungsmaterial (Plastiktüten, Polystyrolteile usw.) muss außerhalb der Reichweite von Kindern aufbewahrt werden, da es sich um potentielle Gefahrenquellen handelt. DIESES GERÄT ist in Konformität mit der EU-Richtlinie 2012/96/UE, Waste Electrical and Electronic Equipment (WEEE, über Elektro- und Elektronik-Altgeräte) markiert. Wenn der Anwender sicherstellt, dass das Produkt sachgerecht entsorgt wird,trägt er dazu bei, den negativen Umwirkungen auf Umwelt und Gesundheit vorzubeugen.

DAS ZEICHEN auf dem Produkt oder den begleitenden Unterlagen weist daraufhin, dass these Produkt nicht als Hausmüll behandelt werden darf, sondern zur Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden muss.

Die Abmessungen sind in mm

Elektrischeranism

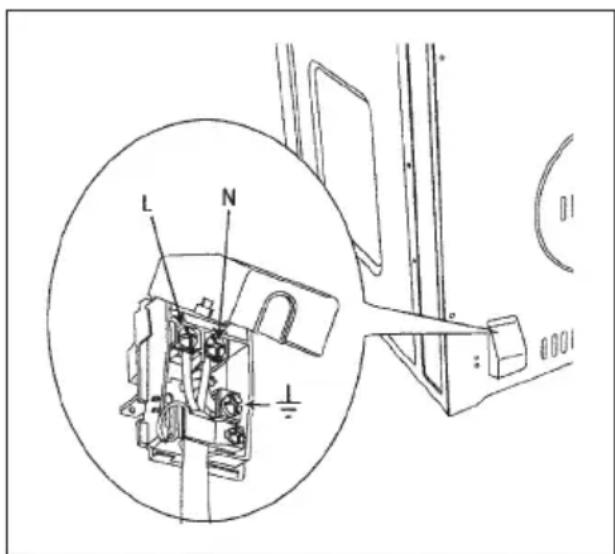

ACHTUNG Dieses gerät muss geerdet werden.

Der Herd ist ausschließlich für den tatsächlichen Gebrauch konzipiert.

Angaben zur Speisespannung und zur Leistungsaufnahme finden Sie auf dem Leistungsschild, das bei geöffneter Herdtür oben links am Herd zu erkennen ist.

Der elektrische Anschluß ist unter Einhaltung der geltenden Vorschriften von einem qualifizierten Fachmann vorzunehmen.

Für Personen- oder Sachschäden, die aus der Nicht-Beachtung dieser Vorschriften entstehen, wird keinerlei Haftung übernommen.

Sollte das mitgelieferte Versorgungskabel beschädigt sein, muss diesen vom Hersteller, dessen Kundenservice oder einem dementsprechenden qualifizierten Fachpersonal ersetzt werden, um Gefahren zu vermeiden.

Der Herd ist über einen mehrpoligen Schutzschalter mit einer Kontaktöffnung von mindestens 3 mm an das Stromnetz anzuschreiben.

Benutze einen Schlauch für den Anschluss, lang genug damit der Ofen aus seinem Sitz bei Wartungsbearbeitungen entfernt werden kann.

KABELTYPEN UND MINIMALE DURCHMESSER
	SASO
H05RR-F 3x1,5 mm²	H05RR-F 3x2,5 mm²
H05VV-F 3x1,5 mm²	H05VV-F 3x2,5 mm²
H05RN-F 3x1,5 mm²	H05RN-F 3x2,5 mm²
H05V2V2-F 3x1,5 mm²	H05V2V2-F 3x2,5 mm²

GEBRAUCHSANWEISUNGEN

Erstmalige benutzung

Der Backofen muss gründlich mit Seifenwasser gesäubert werden. Den Backofen für etwa 30 Minuten auf Höchsttemperatur aufheizen; auf diese Weise werden alle fetthaltigen Bearbeitungsrückstände eliminiert, die beim Backen unangenehme Gerüche verursachen konnten.

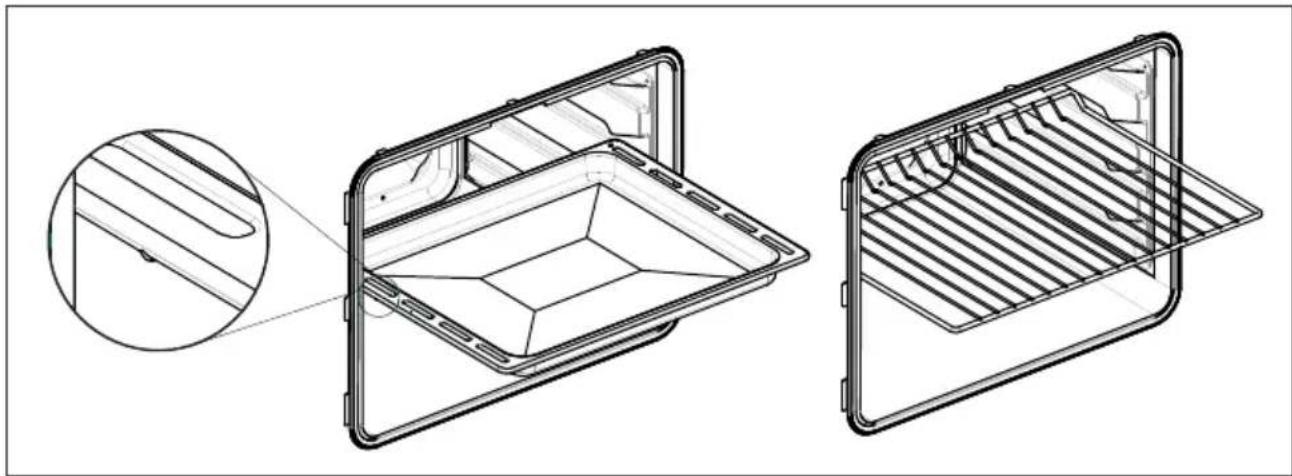

Grillroste des Backofens

ACHTUNG

Nie Aluminiumfolie verwenden, um die Grillroste des Backofens abzudecken oder den Backofen zu verkleiden. Das kann die Verkleidung des Backofens beschädigen, wenn sich die Hitze unter der Folie staut.

ACHTUNG

Sich dessen versichern, den Grillrost nicht zu forcieren, um die Beschädigung des Lacks zu vermeiden.

Der Backofen verfügt über Führungen für die Grillroste, die sich auf vier Ebenen befinden. Die Positionen der Grillroste sind von der unteren Führung (Nr. 1) bis zur oberen (Nr. 4) nummeriert. Beim Backen die Backzeittabellen kontrollieren, um die Beste Position für den Grillrost zu wahren. Jede Führung besteht aus gepaarten Auflagen an den Wänden auf den Seiten der Hohlräume des Backofens. Sich immer dessen versichern, dass die Grillroste des Backofens positioniert sind, bevor der Backofen eingeschaltet wird. Sich dessen versichern, dass die Grillroste sich auf derselben Ebene befinden, wenn sie positioniert sind. Die Grillroste sind so konzipiert, dass sie stoppen, wenn sie bis zu ihrer Grenze nach vorne geschoben werden.

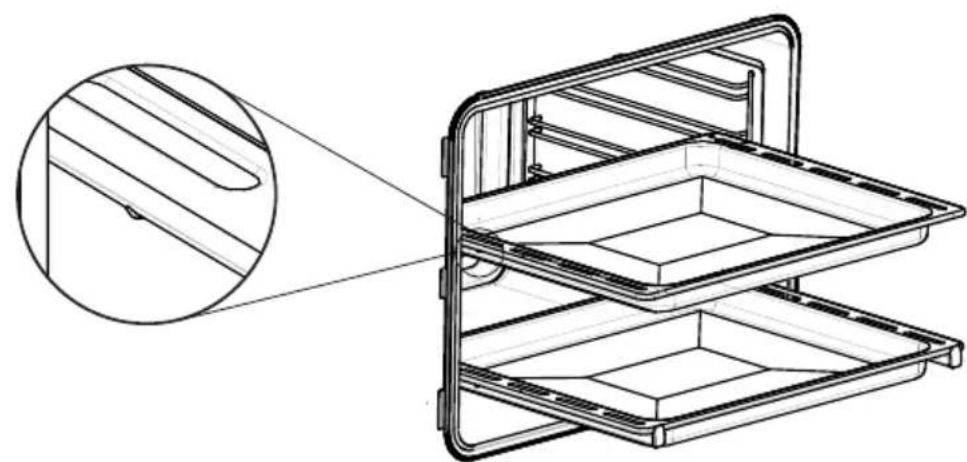

Ausbaubare schieren

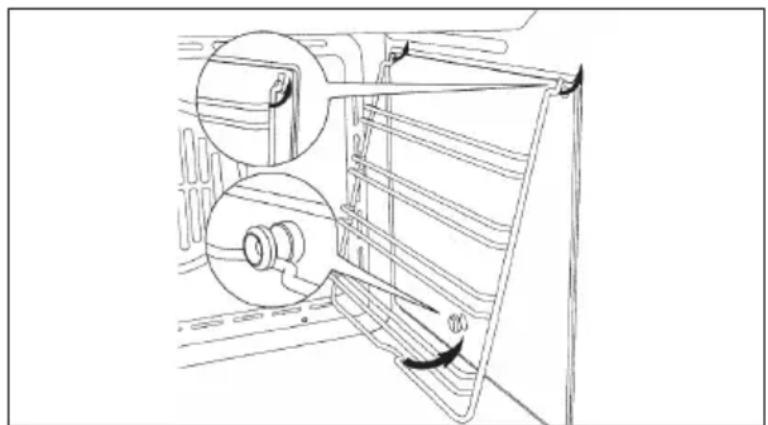

HINWEIS

Vor der Selfstreinigung des Ofens immer die ausbaubaren schieren entfernen.

Wie auf der Abbildung dargestellt vorgehen, um bei den Öfen mit glatten Wänden die seitlichen Backbleche her-auszunehmen.

KOCHMODI

In Abb. 8 ist ein Beispiel für die Funktionen der verschiedene Backofen-Modelle dargestellt. Jedes Backofen-Modell ist für unterscheidliche Backvorgänge ausgelegt, die jeweils durch den Funktion-Wahlschalter ange-wählt werden:

Symbol	Betriebsart - Beschreibung Anwendung...
0	Alle Koch-Betriebsarten sind AUS und alle Ofen-Heizelemente sind AUS.	---
	Nur das Licht ist an. ---
	In dieser Betriebsart ist nur die interne Umluft AN z.B. gibt es keine Ofenaufheziehung.	These Betriebsart wird zum Auftbauen tiefte-gühfter Lebensmittel benutzt.
	In dieser Funktionswise ist nur das kleinste, unter befindliche Heizelement an.	These Funktionswise wird verwendet, um die Lebensmittel warm zu halten.
	In der Back-Betriebsart werden beide Heizkörper, also Oberhitze-Heizkörper (Oben) und Unterhitze-Heizkörper (Boden) benutzt, um die Ofenluft zu erwärmen.	Dies ist die traditionelle Art auf einem Rost zu backen. Deshalb kann auch nur ein Gestell benutzt werden, wenn diese Back- Betriebsart gewählt ist. Ideal für Appetizer, Gebäck, und Kuchen.
E	These Betriebsart beabsichtigt Energie zu sparen. Insbesondere arbeitet das Geblase der Ofen-Kühlung nur, wenn es gebraucht wird z.B. wenn der Ofen heißt ist und die Elektronik der Abkühlung bedarf.	Ideal für Gefrorenes oder Fertigerichte, und keinere Portionen Fleisch. Die Vorheiz-Zeit ist sehr kurz und der Koch-vorgang tendiert dazu, etwas langsamer zu sein. Diese Betriebsart ist nicht empfehlenswert für schwere Portionen z.B. umfangreiche Mengen oder große Fleischgerichte.
	Nur der Unterhitze-Heizkörper (Boden) ist in Betrieb.	Wird zur Vervollständigung des Kochvor-gangs benutzt.
X	Bei der Umluft-Braten-Betriebsart werden sowohl der Oberhitze-Heizkörper (Oben) und der Unterhitze-Heizkörper (Boden) benutzt, als auch das Konvektions-Geblase innerhalb des Ofens.	Ideal für das Braten von Huhn und Truthahn im Ganzen, und Pizzas. Kann auch zum Bakken - Garen von Vorspeisen/Appetizers, Gebäck und Kuchen auf einer oder mehreren Ebenen benutzt werden.

Symbol Betriebsart-Beschreibung Anwendung...

Die Umluft-Backen-Betriebsart benutzt den ringfornigen und somit dritten Heizkörper, der sich hinter der Blechplatte an der Rückwand des Ofens befindet. Die Hitze zirkuliert im Ofen durch das Konvektions-Geblase.

Es konnen die gleichen Speisen wie beim Umluft-Braten gegart werden, wobei mehr als ein Gericht auf mehreren Ebenen möglich ist. Folglich konnen unterschiedliche Speisen gleichzeitig auf maximal drei Ebenen gegart werden und somit geeignet sich diese Einstellungsart, um ein komplettes Mahl (kleine Portionen) vorzubeiren. Das Mischen von Aromen wird vermieden und eine wesentliche Energieeinsparung erzielt.

Die Unterhitze-Umluft-Betriebsart benutzt den Unterhitze-Heizkörper (Boden) und das Innen-Gebäse.

Nutzlich bei Souflés, Pizzas und Backformen.

Die Umluft-Grill-Betriebsart kombiniert die intensive Hitze vom Oberhitze-Heizkorper (Oben) mit der Hitze, die durch das Konvektions-Geblase zirkuliert.

Ideal für Steaks, Hamburger, gevierteltes Huhn oder Hühnerbrust.

Die Grill-Betriebsart benutzt die Abstrahl-Hitze vom Oberhitze-Heizkörper (Oben).

Wenn die SpieBvorrichtung montiert ist, wird diese mit dem SpieBmotor benutzt.

Ideal zum Rosten, Braunen und Grillen.

Die Standard-Zeit beträgt 1.30 Std. und kann geändert werden (siehe Seite 16).

Wenn die SpieBvorrichtung montiert ist, ist es möglich, auf dem Spies Huhn oder Truthahn im Ganzen zu grillen.

Bei der PYRO oder Selfstreinigungs-Betriebsart wird der Ofen automatisch gereinigt, indem die Lebensmittelrückstände bei hoher Temperatur (um 475^ ) in einem Zeit-raum zwischen 1Std. und 3Std. verbrannt werden. Der während des Selfstreinigungs-Zykluses entstehende Rauch wird gefiltert und dann in die Umgebung ausgestoBen.

ELEKTRONISCHE STEUERUNG

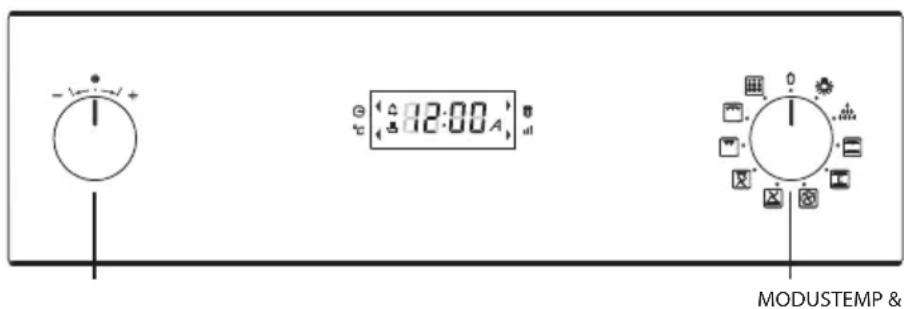

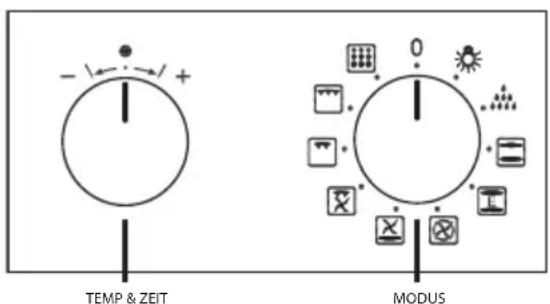

Beschreibung der Kontrollafel ("EXTRA SMALL")

Die Kontrolltafel des Backofens besteht aus einem Display und zwei Drehknöpfen.

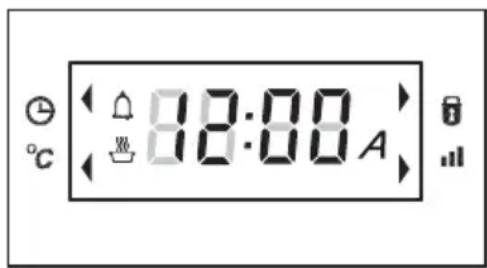

• Display der Uhrzeit/Zeit und der Temperatur
• Drehknopf der Wahl Uhrzeit/Zeit und der Temperatur (Temp&Time)
• "Mode"-Drehknopf (Backofenfungtionen).

Der Wahldrehknopf wird vor allem verwendet, um die Uhrzeit oder die Temperatur einzugeben und um automatisch die Zeitfunktionen zu programmieren. Den gewünschten Eintrag auswahlen, indem der Drehknopf gedrückt wird.

Programmierung der Funktionen der Uhr

Bei jedem Einschalten aktiviert der Sperrmechanismus bei den Pyrolyse-Backöfen einen automatischen Test: Die Backofentür blockiert und entsprert sich. Diese Vorgang dauert ca. eine halbe Minute. Die Sperrkontrollleuche goes an und blinkt, während der Vorgang staatfindet, bleibt fest an, wenn die Tur vollständig gesperrt ist und Goes aus, wenn die Tur entsprert ist.

Nicht versuchen, die Tur zu öffnen, solange die Sperrkontrolleuche nicht verschwindet.

Bei jedem Einschalten zeigt das Display blinkend die Tageszeit an, die als Anfangswert auf 12:00 Uhr eingestellt ist. Die Zeit wird um eine Minute erhöht. Der einzige mögliche Vorgang ist jetzt die "Einstellung der Uhr"; alle anderen Funktionen des Backofens sind blockiert.

Den Wahlschalter Temp&Time nach links oder nach rechts drehen, um die Werte zuändern und sie in Grad zu verwandeln; den Drehknopf links oder rechts halten, um die Zunahme-/Abnahmevorgänge zu beschleunigen.

Einstellung der Uhr

Die Tageszeit wird immer im 24-Stunden-Format angezeigt. Die Stunden und die Minuten werden separat eingegeben. Um die Stunde einzugegeben, muss sich der Modalitätswahlschalter in der Position NULL befinden; der Drehknopf - / + wird auf vorbestimmte Weise auf die Stunde.

• Den Wahlschalter nach links/rechts drehen; die Stunden blinken.
• Den blinkenden Wert der Stunden ändern, indem der Wahlschalter nach links/rechts gedreht wird.
• Den Wahlschalter Temp&Time drücken, um von den Stunden zu den Minuten überzugehen.
• Den blinkenden Wert der Minutenändern, indem der Wahlschalter nach links/rechts gedreht wird.
• Nach weniger Sekunden beginnt der gesamte Wert der Uhrzeit zu blinken: Abwarten bis die neue eingebene Uhrzeit aufhört zu blinken und fest wird.

Den Drehknopf drücken, um von der Uhr zum Minutenzahltimer überzugehen und die eingegebenen Werte kontrollieren. Die Uhr wird auf vorbestimmte Weise angezeigt, während das Symbol entscheint, wenn der Minutenzahltimer ausgewählt wurde.

Einstellung des Minutenzahltimers

Wenn das Symbol angezeigt wird, den Drehknopf nach rechts/links drehen, um den Wert des Timers einzustellen. Der Standardwert + 30 Minuten kann in einem Bereich von 0 bis 240 Minuten geändert werden.

Der Timer beeinflusst die Tätigkeiten des Backofens nicht und kann auch eingestellt werden, wenn der Backofen ausgeschaltet ist. In jeder Fall hat die Anzeige der Uhrzeit Vorrang; das Symbol liegt, dass der Minutenzahlertimer aktiv ist.

Wenn die Backzeit ablauft, blinkt das Symbol und der Backofen gibt eine akustische Warnfrequenz von sich (zwei kurze Pieptone, die alle 3 Sekunden wiederholt werden), um die Aufmerksamkeit des Verwenders zu errogen. Den Drehknopf drehen, um sie zu stoppen.

Das akustische Signal hört in jedem Fall nach einer Zeitüberschreitung auf.

Manuelle Eingabe einer Funktion des Backofens

Den Drehknopf "MODE" in die gewünschte Position drehen; das Display der Uhr zeigt eine Sekunden lang On an. Der Backofen wird die Höchstzahl der Stunden (12 Stunden) lang Funktionieren. Je nach dem Backofenmodell konnen die Anzahl und die Art der verfügbaren Funktionen variieren.

Wenn die gewählte Funktion unter Verwendung eines Aufwärmsymbols faktioniert, wird das Symbol angezeigt, das hingegen nicht in der Position Licht und Auftauen erscheint.

Den Wahlschalter Temp&Time drehen und die gewünschte Backofentemperatur einstellen. Der Backofen bietet eine PRESET-Temperatur (voreingestellt) für jeder Backmodalität an oder eine vollständige Palette von MIN bis MAX, die manuell einzustellen ist. Den Wert auf dem Display kontrollieren, nachdem die gewünschte Temperatur ausgewählt wurde.

Die Temperatur erscheint ca. 5 Sekunden lang auf dem Display der Uhr, wenn der Wahlschalter Time&Temp gedrück wird oder wenn soeben eine neue Funktion ausgewählt wurde.

Sobald der Backofen angeht, beginnt die Vorheizkontrollleuchte (von den Balken angezeigt) links vom Display der Uhr zu blinken und wird fest, wenn das Vorheizen endet.

Den Wahlschalter "MODE" auf NULL (OFF) drehen, um jeder Tätigkeit zu stoppen; das Display zeigt einige Sekunden lang OFF an.

Eingabe einer automatischen Funktion des Backofens

Nachdem eine Funktion, wie vorher beschrieben, ausgewählt wurde, kann der Backofen programmiert werden, um zeitgesteuerte Backvorgänge einzugeben. Das Programm der Uhr bleibt aktiv, auch wenn die Funktion geändert wird (Ausnahme: Pyrolyse). Die folgenden Möglichkeit stehen zur Verfügung.

1 zeitgesteuertes Backen, Eingabe der Backzeit (Dauer).
2 zeitgesteuertes Backen, Eingabe des Endes der Backzeit (Stopp-Uhrzeit).
3 verzögertes Backen, Eingabe der Dauer und der Stopp-Uhrzeit.

Den Drehknopf drücken, um zwischen der Backdauer (Backzeit) und dem Ende der Backzeit (Stopp-Uhrzeit) hin- und herzugehen: Es werden jeweils die Worte "dur" oder "End" angezeigt.

Den Drehknopf nach rechts/links drehen, um die Dauer oder die Stopp-Uhrzeit zuändern, wenn das gewünschte Wort angezeigt wird.

1. Wenn dur angezeigt wird, zeigt das Display 30' als Standardbackdauer an. Den Drehknopf nach rechts/links drehen, um die wirklich gewünschte Backdauer mit einem Bereich von 0 bis 240 Minuten einzugeben. Das Display lasst dur und den Wert abwechselnd eine Sekunden lang blinken und zeigt dann die Tageszeit, das

Symbol und den Buchstaben A an, um anzuzeigen, dass ein zeitgesteuerter Backvorgang aktiv ist. Das Ende der Backzeit wird automatisch aktualisiert.

1. Wenn End angezeigt wird, zeigt das Display als Anfangs-Stopp-Uhrzeit die Anfangsuhrzeit. Um das Ende der wirklich gewünschten Backzeit in einem 24-Stunden-Bereich einzugeben, auf folgende Weise vorgehen.

2. Den Drehknopf nach rechts/links drehen; die Stunden blinken.

3. Den blinkenden Wert der Stundenändern, indem der Drehknopf nach links/rechts gedreht wird.
4. Den Drehknopf drücken, um von den Stunden zu den Minutes überzugehen oder eine Sekunden abwarten, bis die Minuten blinken.
5. Den blinkenden Wert der Minutenändern, indem der Drehknopf nach links/rechts gedreht wird.
6. Abwarten bis der neue eingebene Wert des Endes der Backzeit aufhört zu blinken und fest wird.

Das Display lasst End und den Wert abwechselnd eine Sekunden lang blinken und zeigt dann die Tageszeit, das Symbol und den Buchstaben Aan, um anzuzeigen, dass ein zeitgesteuerter Backvorgang aktiv ist. Die Backdauer wird automatisch aktualisiert.

1. Dieselben Vorgänge von Punkt 1 an wiederholen, dann den Drehknopf drücken bis End erscheint; das Display zeigt als Anfangs-Stopp-Zeit die "aktuelle Uhrzeit + Backzeit" an. Es ist nicht möglich, das Ende der Backzeit unter diesen Wert zu verringern. Um das wirklich gewünschte Ende der Backzeit in einer 24-Stunden-Palette einzugegeben, auf folgende Weise vorgehen.

2. Den Drehknopf nach rechts/links drehen; die Stunden blinken.

3. Den blinkenden Wert der Stundenändern, indem der Drehknopf nach links/rechts gedreht wird.
4. Den Drehknopf drücken, um von den Stunden zu den Minutes überzugehen oder eine Sekunden abwarten bis die Minutes blinken.
5. Den blinkenden Wert der Minutenändern, indem der Drehknopf nach rechts/links gedreht wird.
6. Abwarten bis der neue Wert des Endes der Backzeit aufhört zu blinken und fest bleibt.

Das Display lassst End und den Wert abwechselnd einige Sekunden lang blinken und zeigt dann die Tageszeit und den Buchstaben An, um anzuzeigen, dass das verzogerte Backen programmiert wurde. Sobald die Wartezeit abgelaufen ist, geh der Backofen an und bleibt die programmierte Backzeit lang in Betrieb. Es wird das Symbol angezeigt.

Am Ende jeder zeitgesteuerten Tätigkeit Goes der Backofen aus und das akustische Signal gibt eine Höchstzeit lang eine Warnfrequenz von sich (zwiel kurze Pieptöne, die alle 3 Sekunden wiederholt werden), um die Aufmerksamkeit des Verwenders zu erregen und lassst die mit der Zeit verbundenen Icons (auf dem Display blinken.

DE

Den Drehknopf drücken, um das akustische Signal abzuschalten und die Warnachricht rückzustellen.

Vor der Wiederverwendung des Backofens, den Wahlschalter "MODE" auf NULL (OFF) stellen.

Funktionen des Backofens

Der Backofen sieht wie backfunktionen vor, die unter beschreiben sind. Ihr Anzahl und ihre Verfügbarkeit hängen vom Backofenmodell ab. Der Temperaturbereich liegt für den größten Teil der Funktionen zwischen 50^ und 250^ . Die vorbestimmten Haupttemperaturen sind drei: 190^ für die Umluftfunktionsweisen, 210^ für die Thermofunktionsweisen und 230^ für die Grillfunktionen.

Eine Ausnahme stellen das Öko-Backen (vorbestimmte Temperatur = 190^ ), die Pyrolyse (fest bei 475^ ) und die Funktionswesen mit niedriger Temperatur (Licht, Auftbau, Beibehaltung der Wärme) dar.

Öko-Backen

These Funktion dient zum Erhalt einer bedeutenden Energieersparnis. Der Kuhlventilator ist zu Beginn abgeschaltet und Goest erst an, wenn die Temperatur der Innenteile hoch wird. Das Backen konnte ein bisschen langsamer erfolgen als beim Standardbacken, insbesondere wenn der Backofen sehr voll ist.

Auftauen

These Funktion wird verwendet, um schnell tieffeflorene Lebensmittel aufzutauen. Der Ofenheits sich nicht auf, weil nur der Umluftventilator lauft. Das Display der Temperatur zeigt dEF an, um mitzuteilen, dass diese Sonderfunktionsweise aktiv ist.

Pyrolyse (Selbstreinigung)

Den Drehknopf "MODE" in die richtige Position drehen, um einen Reinigungszyklus zu starten. Das Display der Temperatur zeigt 475^ an.

Die Reinigungszeit kann nach denselben Regeln eingegeben werden wie die automatischen Funktionen, also kann der Pyrolysezyklus verzögert sein.

Die zulässige Höchstreinigungszeit beträgt 3 Stunden, das Minimum 1 Stunde. Die Standardzeit ist 1 Std. 30 Min.; das Display der Uhr zeigt P1:30 an. Am Ende der Selfstreinigung zeigt das Display fest P--- und blinkend A an. Die Aufschriften auf dem Display verschwinden, wenn der Wahlschalter "MODE" auf NULL gestellt wird. Die Tur bleibt blockiert, bis die Temperatur des Ofens unter die Sicherheitsgrenze absinkt, dann wird die Tur entsperrt.

Der Kuhlventilator Goes an, sobald die Funktion gewählt wird und er erhöht seine

Geschwindigkeit, wenn die Innenteile heißt werden. Die Backofentemperatur wird automatisch auf 475^ eingestellt, um den Hohlaum perfect zu reinigen.

Außer dem blockiert die Tür des Backofens(sofort,um die Sicherheit des Bedieners zu gewährleiten, angesichts dessen, dass die Innentemperatur sehr hoch wird. Eine gelbe Sperrkontrollleuche hinter dem Display der Temperatur zeigt jederzeit den Zustand des Sperrmechanismus an:

• Tür entspriert, Sperrkontrolleuche aus;
• Türgesperrt, Sperrkontrollleuchte immer an;
• Sperrung aktiviert, Arbeitsgang findetstatt, Sperrkontrolleuche blinkt.

Um den Backofen nach einer Pyrolyse wieder zu verwenden, den Wahlschalter "MODE" auf NULL (OFF) stellen.

Kindersicher blockierte Tur (Pyrolyse-Backöfen)

These zusätzliche Sicherheitsfunktion ist nur bei den Pyrolysebacköfen verfügbar. Den Sperrmechanismus der Tur, der während der Pyrolyse automatisch gesteuert wird, kann manuell vom Bediener aktiviert werden, um die Tur des Backofens zu sperren und zuverhindern, dass Kinder den Backofen aufmachen.

Den Drehknopf Time&Temp ca. 3 Sekunden halten, um die Tur manuell zu sperren/zu entsperren.

Kindersicher blockierte Steuerungen (Backöfen, die keine Pyrolyse-Backöfen sind)

These zusätzliche Sicherheitsfunktion ist nur bei den Backöfen verfügbar, die keine Pyrolyse-Backöfen sind. Den Drehknopf Time&Temp ca. 3 Sekunden halten, um die Steuerungen der Kontrollafel zu blockieren und zu verhindern, dass Kinder den Backofen einschalten konnen. Beide Drehknöpfe sind deaktiviert.

Lautstärke des akustischen Signals

Die Lautstärke des akustischen Signals kann eingegeben werden, indem der Drehknopf Time&Temp nach rechts/links gedreht wird, wenn der Backofen sich in der Lichtfunktionsweise befindet. Bei jeder Einheit gibt das akustische Signal einen Doppelpiepton von sich und wählte die Lautstärke unter den drei verfügbaren Pegeln aus. Das akustische Signal muss zwischen 22:00 Uhr abends und 8:00 Uhr morgens immer leise sein.

Sperren und Fehlercodes

Der Backofen kontrolliert kontinuierlich den Systemzustand. Wenn länger als eine Minute lang ein anomaler Zustand festgestellt wird, tritt eine Sperre auf:

• die Erhitzer und die anderen Lasten werden deaktiviert;
• das Display zeigt den Buchstaben "E" gefolgt von einem Nummercode an, der vom vorgefundenen Probletyp abhängt;
• der Backofen gibt ein akustisches Warnsignal von sich.

Um eine Sperrerklarung rückzustellen, zuerst die Ursache der Störung beseitigen, dann den Wahlschalter auf (NULL) OFF drehen.

Tabelle der Fehlercodes

Fehlercode-Tabelle.

Fehler Beschreibung
E1 Temperatursensor defekt.
E2 Kurzschlussdes Temperatursensors.
E4 Störung am Schaltkreis des Temperatursensors.
E8 Sperrzeitüberschreitung.
E16 Frei.
E32 Frei.
E64	Wahlschalter der Funktionswesen nicht angeschlossen. Er kann nicht rückgestellt werden.
OTHER(Anderer)	Eine Reihe gleichzeitig festgestellter Fehlercodes.

Tabelle der Backmodalitäten mit voreingegebenen Temperatures, Mindesttemperatren und Höchsttemperatren(°C) und der Nominalleistung (Watt).

N°	MODALITÄT	VOREINGEGBENE TEMPERATUR (℃)	MINDESTT. (℃)	HÖCHSTT. (℃)	HEIZELEMENTE (W)	NAME
0	0	NULL
1		### ### ### LICT
2		80 50 100 400 WARMHALTEN
3		210 50 250 2200			BACKEN
4	E	190 50 250 2200			ÖKO-BACKEN
5		210 50 250 1200				NIEDRIGERES BACKEN
6		### ### ###		ENTFROSTEN
7		190 50 250 1200				NIEDRIGERES UMLUFTBACKEN
8		190 50 250 2200				UMLUFTSPISSANTRIEB
9		190 50 250 2300		UMLUFT-BACKEN
10		230 50 250 2000			UMLUFTGRILL
11		230 50 250 2000			GRILL
12		230 50 250 2000				GRILL + SPIESSANTRIEB
13		230 50 250 3000		SUPERGRILL
14		475			2400	PYROLYSE (THERMISCH)
15		475			2400	PYRO (Pyrolyse)

SPERRSYSTEM DER TÜR

Automatische Sperrung der Tur wahrend des Pyrolysezyklus

Aus Sicherheitsgründen sperrt die Tur automatisch, sobald die Funktionswise der Selbstreinigung gewählt wird (sowohl Standard, als auch umweltfreundlich). Die Tur wird auch automatisch entspertt, wenn die Reinigungszeit vorbei ist, aber erst, nachdem die Temperatur unter die Sicherheitsgrenze abgesunden ist.

ANMERKUNG

Es ist nicht möglich, die Sperrvorrichtung der Tur während der Selfstreinigung auszuschreiben, d.h. die Tur von Hand zu entsperren, da die Selfstreinigungsfunktion die hochste Priorität hat und alle anderen Wahlfunktionen annulliert.

Das Symbol des geschlossenen Schlosses (▶) auf dem Display bedeutet:

ON (An) Wenn die Tur vollständig gespert ist.

OFF (Aus) Wenn die Tur vollständig entsperrt ist.

FLASHING Wenn der Sperrmechanismus bewegt wird (nach der

(Blinkend) Selfstreinigung blinkt da und die Tur entsperrt ist).

Backofenlichter

Sie gehen während aller Backvorgänge an, sind aber während der Selfstreinigung immer deaktiviert.

SÄUBERUNG UND WARTUNG

Vor jeder Säuberung bzw. Wartung muss sichergestellt werden, dass die Stromzufuhr unterbrochen ist.

Der Innenaum des Backofens sollene regelmäßig gesäubert werden. Insbesondere der Grill sollenne nach jedem Grillvorgang gründlich gereinigt werden, damit schlechte Gerüche oder Rauchentwicklung während des daraufffolgenden Backvorganges vermieden werden.

Zur Säuberung)dürfen weder atzende Putzmittel noch Dampfstrahlreiniger zum Einsatz kommt.

WARNING

Benutzen Sie keine scharfen, scheuernden Reinigungsmittel oder harte Metallschaber, um die Ofenglastür zu reinigen, da diese die Oberfläche zerkratzen können, was auch zum Zerbrechen des Glases führen kann.

Die Backofen-Modelle mit HeiBluftgeblase sind weniger schmutzanfällig.

Selbstreinigungszyklus (Pyrolysezyklen)

Auch wenn es nicht nötig ist, den Reinigungsvorgang jeder Mal durchzuführen, wenn man den Backofen verwendet, den Backofen nicht zu schmutzig werden给你们 lessen. Vor der Durchführung der Selfstreinigung alle Zubehörteile (Grill, Teller, feuerfeste Formen) Herausnahmen, um zu vermeiden, dass sie beschädigt werden, die größten Speisereste entfernen, die Tür schließen und sich dessen versichern, dass sie richtig geschlossen ist.

ANMERKUNG

Normalerweise erfordert die Selfstreinigung 21/2 bis 3 Stunden, je nach der Menge der zu entfernenden Speisereste.

ACHTUNG

Sich dessen versichert, dass die Tur sich in geschlossener Position befindet, bevor der Selfstreinigungszyklus beginnnt, sonst wird die automatische Sperrung der Tur nicht abgeschlossen. Siehe{nachste Abschnittte.

Wenn der Zyklus beendet und der Backofen VOLLSTÄNDIG ABGEKÜHLT ist, die verbrannten Reste des Selfstreinigungszyklus mit einem feuchten Tuch entfernen.

Entfernung der Panorama für „FULL GLASS“

ACHTUNG

Die im Folgenden gelieferten Anweisungen einhalten.

• Der Backofen muss kalt und der Netzstecker muss gezogen sein, bevor die Tur entfernt wird. Ansonsten konnten Verbrennungen oder elektrische Schläge auftreten.
  Die Tur des Backofens ist schwer und zerbrechtlich. Beide Hände verwenden, um die Tur des Backofens zu entfernen. Die Backofentur ist aus Glas. Vorsichtig mit ihr umgeben, damit sie nicht kaputt gehen.
• Nur die Seiten der Tur packen. Nicht den Griff anpacken, da er in der Hand rutschen und Schäden oder Verletzungen verursachen können.
• Wenn man die Backofentür nicht fest und richtig festhalten, kann das zu Verletzungen des Verwenders oder zu Schäden am Produkt führen.

Ausbau den ofentür

Die Backofentür kann mühelos ausgebaut werden. Dazu folgendermaßen vor-gehen:

• die Tur gaz öffnen;
• die zwei auf Abb. dargestellen Hebel anheiten;
• die Tur wieder bis zur ersten, von den zwei zuvor angehobenen Hebeln bestimmten Einrastung schlieben;
• die Tur nach oben und nach außen anheiten und herausnahmen;

Um die Tur wieder einzubauen, die Scharniere wieder einsetzen und dann die zwei Hebel in Schließ-stellung bringen.

Demontage der Innenscheiben für die Panorama für FULL GLASS

1. Schutzhandschuhe anziehen.
2. Die Tür auf einer horizontalen Fläche und auf einem weichen Tuch abstellen, damit der sightbare Teil nicht zerkratzt wird.
3. Gleichzeitig auf den Knopf der beiden Seiten Deckel drücken, um die obere Leiste abzuziehen.

1. Ziehen Sie das innere Glas wie unter abgebildet hereaus. Entfern den Sie zum Reinigen die zweite und dritte Glasscheibe (mittlere Glasscheiben), indem Sie die Gummistreifen herausziehen.

1. Nach der Reinigung die Zwischenglaser wieder so in Position bringen, dass die Aufschrift INTERNAL SIDE auf den Scheiben korrekt lesbar ist.

HINWEIS: Ein kleines Spiel zwischen dem Zwischenglas und den seitlichen Trägern ist normal, da dadurch die Wärmeausdehnungen der Gläser ausgegliedchen werden.

1. Das Paket mit den drei Glasern zwischen die beiden Turpfosten positionieren und die obere Leiste wieder anbringen.

Ersetzen des Backofenlichts

ACHTUNG

Die im Folgenden gelieferten Anweisungen einhalten.

• Der Backofen und die Lichter müssen kalt sein und der Netzstecker muss gezogen sein, bevor die Glühbirnen ersetzt werden. Ansonsten konnten Verbrennungen oder elektrische Schläge auftreten.
• Die Lampenschirme mussen sich in ihrer Position befinden, wenn der Backofen verwendet wird.
• Die Lampenschirme dienen dazu, die Glühbirne vor Defekten zu schützen.
• Die Lampenschirme sind aus Glas. Vorsichtig mit ihren umgehen, damit sie nicht kaputt gehen. Das zerbrochene Glas könnte zu Verletzungen führen.

1. Der Hauptspeisung den Strom entziehen (Sicherung oder Schalttafel).
2. Den Lampenschirm entfernen (1), indem er losgeschraubt wird.
3. Die Gluhbirne (2) durch Ziehen aus der Fassung (3).
4. Die Gluhbirne (2) durch eine neue ersetzen. Das Berühren der Gluhbirne mit den Fingern vermeiden, weil das Fett der Hande die Gluhbirne beschädigen konnte, wenn sie heißt wird.
5. Die Glühbirne ist eine Halogenglühbirne: eine mit der gleichen Volt- und Wattzahl verwenden (siehe Abb. 12).
6. Den Lampenschirm (1) durch Festschrauben wieder in seine Position bringen.
7. Den Strom wieder einschalten (elektrische Schalttafel oder Sicherung).

LEITTEMPERATUR UND ZEITTABELLE ZUM Kochen

SPEISEN Betriebsart	"Halter-Position vom Boden"	Traditionelles Koch-System		HeiBluft-Koch-System
		"TempTeratur in °C"	"Garzeit in Minuten"	"TempTeratur in °C"	"Garzeit in Minuten"
Schwein, Kalb (Braten) etc.	2° 200 ÷	225 100 ÷ 150	175 ÷ 180 90 ÷ 120
Filet, Roastbeef	2° 240 ÷	250 40 ÷ 50 21	10 ÷ 225 20 ÷ 30
(4) Geflügel (Gans, Entre, Truthahn, Huhn) im Ganzen	1° 190 ÷	240 150 ÷ 180	180 ÷ 225 60 ÷ 75
Huhn	2° 225 ÷	250 30 ÷ 45 21	10 ÷ 225 45 ÷ 60
Hamburger, Koteletts vom Lamm, Hännchenschinkel	3° 200 ÷	220	10 ÷ 20 für jeder Seite	180 ÷ 190	10 ÷ 15 für jeder Seite
(4) Wild	1° 210 ÷	230 80 ÷ 100 25	50 45 ÷ 60
Fisch	1° 180 ÷	190 35 ÷ 45 175 ÷ 180 35 ÷ 45
Kuchen	1° 170 ÷	200 40 ÷ 80 150 ÷ 170 35 ÷ 70
Gebäck	2° 225 10 ÷ 20 170 ÷ 180 10 ÷ 15
Pizza	2° 210 ÷	240 15 ÷ 20 200 ÷ 210 10 ÷ 12
Pizza (mehrere Ebenen)	"2° & 3° oder 2° & 4"			200 ÷ 210 15 ÷ 20

Warnhinweise für das HeiBluft-Kochen - Blech-Position:

• für das Garen auf einer Ebene 2. Halterung vom Boden ab benutzten
• für das Garen auf 2 Ebenen 2. - 4. Halterung vom Boden ab benutzten
• für das Garen auf 3 Ebenen 2.-3 und 4. Halterung vom Boden ab benutzten

(4) - die Zeit ist von der Grübe des Geflügels abhängig, (40 ÷ 45 min pro kg).

WICHTIG: Die Garzeiten setzen einen vorgeheizten Ofen voraus.

INDICE

ADVERTÉNCIAS IMPORTANTES 2

Tabelle der Fehlercodes

Tabel foutcodes
