BEDIENUNGSANLEITUNG J622 JAGUAR

• Kurzspezifikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
• Beschreibung der Anzeige und Bedienelemente ..... 47
• Einstellung Zeit / Datum 48 - 51
• Bedienung Chronograph .... 52 - 57

Gemäß den Bestimmungen über die Behandlung von Abfällen durch Elektronik- und Elektro-Altgeräte sind Quarzuhrenprodukte, deren Lebensdauer abgelaufen ist, selektiv zu sammeln, um sie dem Recycling zuzuführen. Sie können Ihre Quarzuhrenprodukte daher in einer unserer Verkaufsstellen oder an einer beliebigen Sammelstelle abgeben. Die selektive Sammlung, die Verarbeitung, die Bewertung und das Recycling dieser Produkte ist ein Beitrag zum Umweltschutz und zum Schutz unserer Gesundheit.

Kurzspezifikation

Zeit/Datum

• Stundenzeiger
• Minutenzeiger
  • Kleiner Sekundenzeiger (Position 3h)
• Datum (Position 12h)

Chronograph

• 1/10 Sekundenzähler / Stundenzähler nach 30 Min. (Position 6h)
• Minutenzähler bis 30 Minuten (Position 9h)
• Zentrumstoppsekunde

Allgemein

• Batterictyp: 395 (Ø 9,5 mm x 2,6 mm / SR 927 SW)
  • Ganggenauigkeit: +20 / -10 Sekunden pro Monat

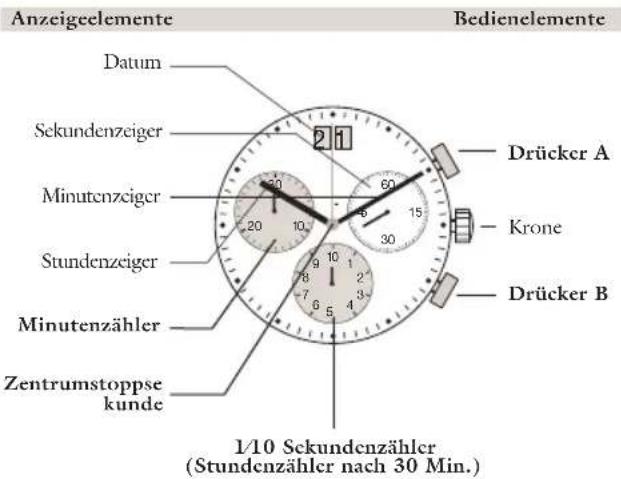

Beschreibung der anzeige- und bedienelemente

Anzeigeelemente Datum Sekundenzeiger 21 60 Drücker A Minutenzeiger 15 Krone 20 Stundenzeiger 30 Drücker B Minutenzähler 8 10 9 1 2" 7 6 5 4 3 Zentrumstoppse kunde 1/10 Sekundenzähler (Stundenzähler nach 30 Min.) Bedienelemente

Einstellung zeit

Sekundenzeiger 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 I II III

Schnellkorrektur datum

1 *Krone in Position III herausziehen. (Uhr bleibt stehen)
2 Krone drehen bis die aktuelle Zeit 08h45 angezeigt wird.
3 *Krone zurück in Position I drücken.

Hinweis:

* Um die Zeit «sekundengenau» einzustellen, muss bei der Sekundenzeigerstellung «60» gezogen werden.

Nach der Einstellung des Stunden- und Minutenzeigers muss «sekundengenau» in Pos. I zurückgedrückt werden.

1 Krone in Position II herausziehen. (Uhr läuft weiter).
2 Krone drehen bis das aktuelle Datum 01 erscheint.
3 Krone zurück in Position I drücken.

Hinweis:

In der Kalenderschaltphase von 21.00 bis 24.00 Uhr kann das Datum korrigiert werden, wobei das Datum des folgenden Tages eingestellt werden muss, da in diesem Falle um Mitternacht keine automatische Kalenderschaltung erfolgt.

Einstellung datum und uhrzeit nach batteriewechsel

Datum Krone 1 II

0 8 32 20 15 -10 30 1 2 9 7 5 I II ②

Beispiel:

• Datum/Uhrzeit auf der Uhr: 117 / 01h25
• Aktuelles Datum/Uhrzeit 04 / 20h30

1 Krone in Position II herauszichen. (Uhr läuft weiter)
② Krone drehen bis der Vortag des aktuellen Datums erschcint ^13 .

Sekundenzeiger 3

0 4 30 20 10 5 9 7 6 4 62 45 33 15 I II III ④ ⑤ ⑥

↓

3 *Krone in Position III herausziehen. (Uhr bleibt stehen)
4 Krone drehen bis das aktuelle Datum 04 erscheint.
5 **Krone weiter drehen bis die aktuelle Zeit 20h30 angezeigt wird.

6 Krone zurück in Position I drücken.

Hinweis:

**«sekundengenaue» Zeiteinstellung: Siehe Hinweis im Kapitel «Einstellung Zeit»
**24-Stundenrhythmus beachten.

Chronograph:

• Der Minutenzähler misst pro Umdrehung 30 Minuten.
  • Die Zentrumstoppsekunde misst pro Umdrehung 60 Sekunden.
• Der 1/10 Sekundenzähler misst pro Umdrehung 1 Sekunde. Nach 30 Minuten wechselt er auf Stundenzähler. Der Stundenzähler misst pro Umdrehung 10 Stunden.

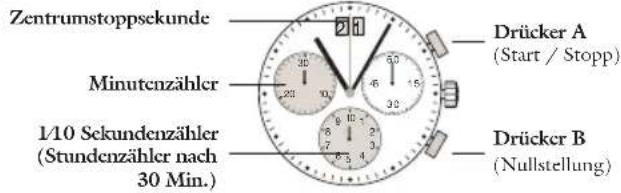

BedienelementeAnzeigeelemente

Zentrumstoppsekunde Drücker A (Start / Stopp) Minutenzähler 1/10 Sekundenzähler (Stundenzähler nach 30 Min.) Drücker B (Nullstellung)

Hinweis:

Vergewissern Sie sich vor der Verwendung der Chronographfunktionen, dass: → die Krone sich in der Pos I (=Normalposition) befindet, → nach der Betätigung des Drückers B die 3 Chronographenzeiger genau in Nullstellung stehen. Falls dies nicht der Fall ist, müssen die Zeigerpositionen ausgerichtet werden (siehe Kapitel «Ausrichtung der Chronographenzeiger auf Nullposition»)

Chronograph: grundfunktion
(start / stopp / nullstellung)

Minutenzähler Drücker A 1/10 Sekundenzähler

2:11 30 20 10 5 4 30 16 9 8 7 6 5 Drücker B

Bcispicl:

1 Start: Drücker A drücken.
2 Stopp: Um die Zeitmessung abzubrechen, Drücker A nochmals drücken und die 3 Chronographenzähler ablesen: 4 Min. / 38 Sek. / 7/10 Sekunden

3 Nullstellung: Drücker B drücken. (Die 3 Chronographenzeiger werden in ihre Nullstellungen zurückgestellt).

Chronograph: aufaddierte zeitmessung

Drücker A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Beispicl:

1 Start: (Zeitmessung starten)
② Stopp: (z.B. 15 Min. 5 Sek. nach ①)
3 Restart: (Zeitmessung wieder freigeben)
4 *Stopp: (z.B. 13 Min. 5 Sek. nach 3) = 28 Min. 10 Sek. (Aufaddierte Messzeit wird angezeigt)

5 Nullstellung: Die 3 Chronographanzeigen werden in ihre Nullpositionen zurückgestellt.

Hinweis:

* Nach 4 kann die Aufaddierung der Zeitmessung fortgesetzt werden. Dies über Drücker A (Restart / Stopp, Restart / Stopp, ...)

Chronograph: zwischenzeitmessung

Minutenzähler Drücker A 1/10 Sekundenzähler Drücker B 21 30 45 15 30 8 7 6 5 4 21 30 45 15 30 8 7 6 5 4 21 30 45 15 30 8 7 6 5 4

Bcispicl:

1 Start: (Messzeit starten)
2 Zwischenzeit anzigen: z.B. 10 Min. 10 Sek. (die Zeitmessung läuft im Hintergrund weiter)
*3 Messzeit aufholen: (die 3 Chronographanzeigen werden im Schnelllauf auf die weitergelaufene Messzeit nachgeführt).
4 Stopp: (Endzeit wird angezeigt).

5 Nullstellung: Die 3 Chronographanzeigen werden in ihre Nullpositionen zurückgestellt.

Hinweis:

* Nach 3 können weitere Zwischenzeiten angezeigt werden. Dies über Drücker B (Zwischenzeit anzeigen / Messzeit aufholen, ...)

Ausrichtung der chronographzeiger auf nullposition

Minutenzähler Zentrumstoppsekunde 1/10 Sekundenzähler Drücker A Drücker B

Beispiel:

Einer oder mehrere Chronographzeiger sind nicht in ihren korrekten Nullpositionen und müssen ausgerichtet werden (z.B. nach Batteriewechsel)

1 Krone in Position III herauszichen. (Alle 3 Chronographenzeiger stellen sich in ihre korrekte bzw. nicht korrekte Nullposition).

2 Drücker A und B gleichzeitig während mindestens 2 Sekunden drücken. (Der Zentrumstoppsekundenzeiger dreht um 360° → Korrekturmodus ist aktiviert).

A B A B A C

↓ Ausrichtung der Zentrumstoppsekunde
Einzelschritt: 1 Aurz Kontinuierlich: JaAg
↓ Nächsten Zeiger ausrichten B
↓ Ausrichtung des 1/10 Sekundenzählerzeigers (Pos. 6h)
Einzelschritt: 1. Aurz Kontinuierlich: JaAg
↓ Nächsten Zeiger ausrichten B
↓ Ausrichtung des Minutenzählerzeigers (Pos. 9h)
Einzelschritt: 1 Aurz Kontinuierlich: lang
3 Krone in Position I zurückdrücken Abschluss der Chronographzeiger-Ausrichtung. (dies ist jederzeit möglich).
