BEDIENUNGSANLEITUNG J643 JAGUAR

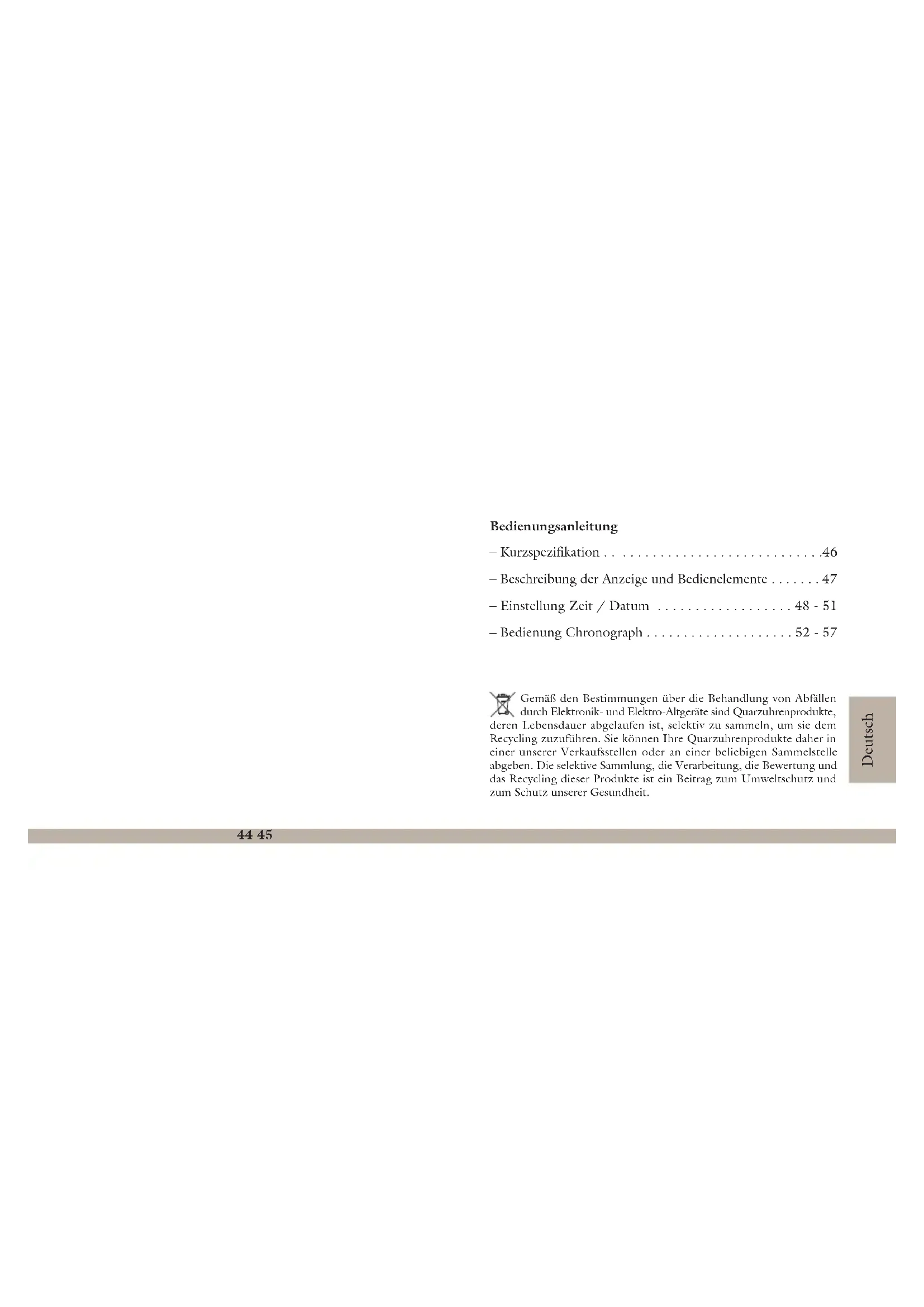

• Français44 45 Bedienungsanleitung – Kurzspezifikation p. 46
• – Beschreibung der Anzeige und Bedienelemente p. 47
• – Einstellung Zeit / Datum p. 48
• - 51 – Bedienung Chronograph - 57 Deutsch Gemäß den Bestimmungen über die Behandlung von Abfällen durch Elektronik- und Elektro-Altgeräte sind Quarzuhrenprodukte, deren Lebensdauer abgelaufen ist, selektiv zu sammeln, um sie dem Recycling zuzuführen. Sie können Ihre Quarzuhrenprodukte daher in einer unserer Verkaufsstellen oder an einer beliebigen Sammelstelle abgeben. Die selektive Sammlung, die Verarbeitung, die Bewertung und das Recycling dieser Produkte ist ein Beitrag zum Umweltschutz und zum Schutz unserer Gesundheit.46 Kurzspezifikation Zeit/Datum p. 52

• Kleiner Sekundenzeiger (Position 3h)

• Datum (Position 12h) Chronograph

• 1⁄10 Sekundenzähler / Stundenzähler nach 30 Min. (Position 6h)

• Minutenzähler bis 30 Minuten (Position 9h)

• Ganggenauigkeit: +20 / -10 Sekunden pro Monat Deutsch

Beschreibung der anzeige- und bedienelemente Anzeigeelemente Drücker A Krone Drücker B Datum Sekundenzeiger Minutenzeiger Stundenzeiger Minutenzähler Zentrumstoppse kunde 1⁄10 Sekundenzähler (Stundenzähler nach 30 Min.)

Bedienelemente48 Einstellung zeit *Krone in Position III herausziehen. (Uhr bleibt stehen)

Krone drehen bis die aktuelle Zeit 08h45 angezeigt wird.

*Krone zurück in Position I drücken. Hinweis:

• Um die Zeit «sekundengenau» einzustellen, muss bei der Sekundenzeigerstellung «60» gezogen werden. Nach der Einstellung des Stunden- und Minutenzeigers muss «sekundengenau» in Pos. I zurückgedrückt werden.

Schnellkorrektur datum Krone in Position II herausziehen. (Uhr läuft weiter).

Krone zurück in Position I drücken. Hinweis: In der Kalenderschaltphase von

21.00 bis 24.00 Uhr kann das

Datum korrigiert werden, wobei das Datum des folgenden Tages eingestellt werden muss, da in diesem Falle um Mitternacht keine automatische Kalenderschaltung erfolgt.

Krone drehen bis das aktuelle Datum erscheint.

Einstellung datum und uhrzeit nach batteriewechsel Krone in Position II herausziehen. (Uhr läuft weiter)

Krone drehen bis der Vortag des aktuellen Datums erscheint .

Beispiel: – Datum/Uhrzeit auf der Uhr: / 01h25 – Aktuelles Datum/Uhrzeit / 20h30

Sekundenzeiger *Krone in Position III herausziehen. (Uhr bleibt stehen)

**Krone weiter drehen bis die aktuelle Zeit 20h30 angezeigt wird. Hinweis: **«sekundengenaue» Zeiteinstellung: Siehe Hinweis im Kapitel «Einstellung Zeit» **24-Stundenrhythmus beachten.

Krone drehen bis das aktuelle Datum erscheint.

Krone zurück in Position I drücken. Deutsch1

Chronograph: 1⁄10 Sekundenzähler (Stundenzähler nach 30 Min.) Drücker A (Start / Stopp) Drücker B (Nullstellung)

• Der Minutenzähler misst pro Umdrehung 30 Minuten.

• Die Zentrumstoppsekunde misst pro Umdrehung 60 Sekunden.

• Der 1⁄10 Sekundenzähler misst pro Umdrehung 1 Sekunde. Nach 30 Minuten wechselt er auf Stundenzähler. Der Stundenzähler misst pro Umdrehung 10 Stunden. Hinweis: Vergewissern Sie sich vor der Verwendung der Chronographfunktionen, dass: die Krone sich in der Pos I (=Normalposition) befindet, nach der Betätigung des Drückers B die 3 Chronographenzeiger genau in Nullstellung stehen. Falls dies nicht der Fall ist, müssen die Zeigerpositionen ausgerichtet werden (siehe Kapitel «Ausrichtung der Chronographenzeiger auf Nullposition») BedienelementeAnzeigeelemente Minutenzähler Zentrumstoppsekunde

Start: Drücker A drücken.

Nullstellung: Drücker B drücken. (Die 3 Chronographenzeiger werden in ihre Nullstellungen zurückgestellt).

Stopp: Um die Zeitmessung abzubrechen, Drücker A nochmals drücken und die 3 Chronographenzähler ablesen: 4 Min. / 38 Sek. / 7⁄10 Sekunden

Drücker A Minutenzähler 1⁄10 Sekundenzähler

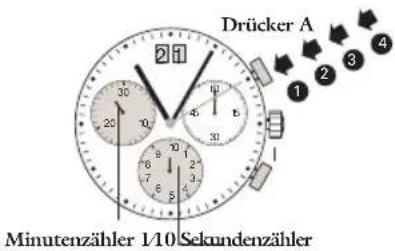

Drücker B Chronograph: grundfunktion (start / stopp / nullstellung) Beispiel: Deutsch54 Chronograph: aufaddierte zeitmessung

Drücker B Start: (Zeitmessung starten)

Restart: (Zeitmessung wieder freigeben)

Nullstellung: Die 3 Chronographanzeigen werden in ihre Nullpositionen zurückgestellt.

Drücker A Minutenzähler 1⁄10 Sekundenzähler

Stopp: (z.B. 15 Min. 5 Sek. nach )

*Stopp: (z.B. 13 Min. 5 Sek. nach ) = 28 Min. 10 Sek. (Aufaddierte Messzeit wird angezeigt)

• Nach kann die Aufaddierung der Zeitmessung fortgesetzt werden. Dies über Drücker A (Restart / Stopp, Restart / Stopp, …)

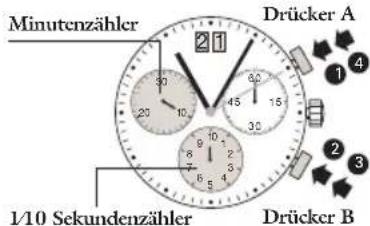

Chronograph: zwischenzeitmessung Drücker B Drücker A Minutenzähler 1⁄10 Sekundenzähler

Beispiel: Start: (Messzeit starten)

Nullstellung: Die 3 Chronographanzeigen werden in ihre Nullpositionen zurckgestellt.

Zwischenzeit anzeigen: z.B. 10 Min. 10 Sek. (die Zeitmessung läuft im Hintergrund weiter) Hinweis:

• Nach können weitere Zwischenzeiten angezeigt werden. Dies über Drücker B (Zwischenzeit anzeigen / Messzeit aufholen, ...)

Stopp: (Endzeit wird angezeigt).

Messzeit aufholen: (die 3 Chronographanzeigen werden im Schnelllauf auf die weitergelaufene Messzeit nachgeführt).

Deutsch56 Ausrichtung der chronographzeiger auf nullposition Krone in Position III herausziehen. (Alle 3 Chronographenzeiger stellen sich in ihre korrekte bzw. nicht korrekte Nullposition).

Drücker A und B gleichzeitig während mindestens 2 Sekunden drücken. (Der Zentrumstoppsekundenzeiger dreht um 360° Korrekturmodus ist aktiviert). Beispiel:

Zentrumstoppsekunde Drücker A Minutenzähler Drücker B 1⁄10 Sekundenzähler Einer oder mehrere Chronographzeiger sind nicht in ihren korrekten Nullpositionen und müssen ausgerichtet werden (z.B. nach Batteriewechsel)

Krone in Position I zurückdrücken Abschluss der Chronographzeiger-Ausrichtung. (dies ist jederzeit möglich). IIIIII

Ausrichtung der Zentrumstoppsekunde Einzelschritt: 1 x kurz Kontinuierlich: lang Nächsten Zeiger ausrichten Ausrichtung des 1⁄10 Sekundenzählerzeigers (Pos. 6h) Einzelschritt: 1 x kurz Kontinuierlich: lang Nächsten Zeiger ausrichten Ausrichtung des Minutenzählerzeigers (Pos. 9h) Einzelschritt: 1 x kurz Kontinuierlich: lang
