MANUALE UTENTE J622 JAGUAR

• Brevi specifiche. 60
• Descrizione dello schermo e dei pulsanti di controllo . . . 61
• Regolazione ora /data 62 - 65
• Funzionamento del cronografo....66 - 71

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti separatamente per consentirne il trattamento. In qualsiasi nostro punto vendita o punto di raccolta autorizzato troverà gli appositi contenitori per lo smaltimento dei componenti del Suo orologio al quarzo. La raccolta differenziata, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della nostra salute.

Brevi specifiche

Ora / Data

• Lancetta delle ore
• Lancetta dei minuti
• Lancetta piccola dei secondi (posizione 3h)
• Data (posizione 12h)

Cronografo

• Contatore decimi di secondo. Contatore ore dopo 30 minuti (posizione 6h)
• Contatore minuti fino a 30 minuti (posizione 9h)
  • Lancetta dei secondi ad arresto centrale

Generale

• Tipo di pila: 395 (diametro 9,5mm x 2,6mm) / SR 927 SW)
• Precisione: +20/-10 secondi al mese

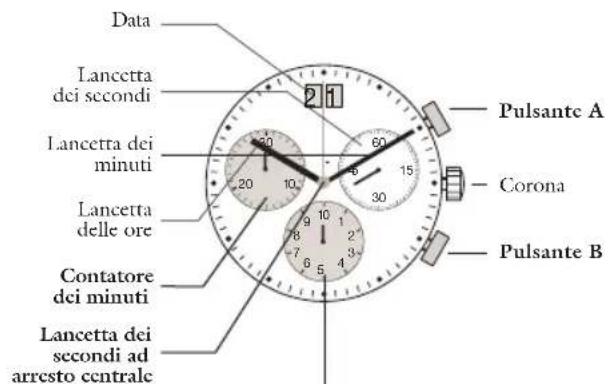

Descrizione dello schermo e dei pulsanti di controllo

Elementi dello scherzo
Pulsante di controllo

Data Lancetta dei secondi Lancetta dei minuti Lancetta delle ore Contatore dei minuti Lancetta dei secondi ad arresto centrale Pulsante A Corona Pulsante B

Contatore dei decimi di secondo (contatore delle ore dopo 30 minuti)

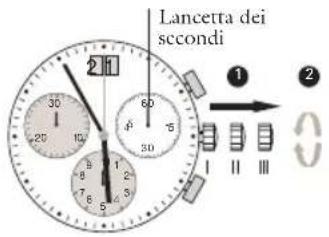

Regolazione dell'ora

Lancetta dei secondi ① ②

2 30 46 5 9 10 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Regolazione della data (modo rapido)

3:1 20 30 15 30 9 8 7 6 5 4 1 II U

0 1 20 30 1 2 3 4 5 6 7 8 9 10 11 I II

1 *Tirare in fuori la corona fino alla posizione III.
2 Girare la corona finché non avrà raggiunto l'ora corretta 8.45.
3 *Premere finché la corona non si sarà situata sulla posizione I.

Nota

* Per regolare l'ora al secondo esatto, l'operazione 1 la si deve eseguire quando la lancetta dei secondi sarà sulla posizione "60" (I). Quando si saranno regolate le lancette delle ore e dei minuti, l'operazione 3 la dovete eseguire al secondo esatto.

1 Tirare in fuori la corona fino alla posizione II (l'orologio continua a funzionare).
2 Girare la corona finché non apparirà la data corretta 01
3 Premere finché la corona non si sarà situata nella posizione I.

Nota

La data si può modificare durante la relativa fase di cambio e cioè fra le 9:00 PM e le 12:00 PM; bisogna tener presente che la data va fissata nella data del giorno dopo, poiché in tal modo il cambio automatico dell'ora non avviene a mezzanotte.

Regolazione della data / ora dopo aver cambiato la pila

Data Corona 1 II

Esempio:

- Data/ora nell'orologio:

17 / 1:25 AM

- Data/ora attuale:

04 / 8.30 PM

0 8 32 20 10 5 30 15 60 30 9 7 5 I II ②

① Tirare in fuori la corona fino alla posizione II l'orologio continua a funzionare).
2 Girare la corona finché non apparirà la data di icri 03.

↓

Lancetta dei secondi 0 3 30 20 10 8 6 5 3 2 1 Ⅰ Ⅱ Ⅲ

↓

3 *Tirare in fuori la corona fino alla posizione III (l'orologio si ferma).
4 Girare la corona finché non apparirà la data corretta 04.
5 **Continuare a girare la corona finché non apparirà l'ora corretta 8.30 PM.

0 4 1 30 20 12 6 15 39 9 8 7 5 1 I II III ④ ⑤ ⑥

6 Premere finché la corona non si sarà situata nella posizione I.

Nota

* Per regolare l'orologio al secondo esatto, consultare la sezione "Regolare l'ora".
**Bisogna tener presente l'opzione AM/PM dell'orologio.

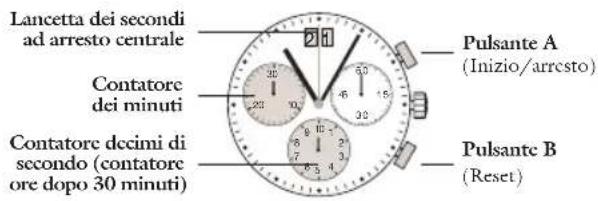

Cronografo:

• Il contatore dei minuti misura 30 minuti a giro.
• La lancetta dei secondi ad arresto centrale misura 60 secondi a giro.
• Il contatore decimi di secondo misura 1 secondo a giro. Dopo 30 minuti funziona come contatore ore, il quale misura 10 ore a giro.

Pulsante di controllo Elementi dello

Lancetta dei secondi ad arresto centrale Contatore dei minuti Contatore decimi di secondo (contatore ore dopo 30 minuti) Pulsante A (Inizio/arcresto) Pulsante B (Reset)

Nota

Prima di utilizzare le funzioni del cronografo, assicurarsi che:
→ La corona si trovi in posizione I (posizione normale).
→ Le 3 lancette del cronografo si trovano situate esattamente nella posizione iniziale prima di attivare il bottone B. Se così non fosse, le posizioni delle lancette vanno regolate adeguatamente (consultare la sezione “Regolazione delle lancette del cronografo sulla posizione iniziale”).

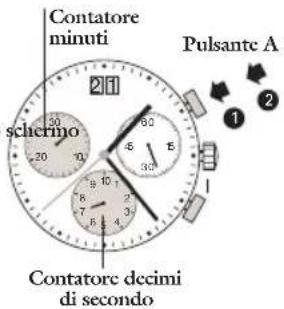

Cronografo: funzionamento basico

(inizio/arresto/reset)

Contatore minuti 21 Pulsante A scierimo 10 8 5 30 30 9 7 6 4 Contatore decimi di secondo

2:10 3:00 15 30 10 8 6 4 2 1 9 7 5 3 1 Pulsante B 3

Esempio:

① Inizio: premere il pulsante A.
② Arresto: per fermare il cronografo, premere di nuovo il pulsante A e leggere le 3 lancette del cronografo: 4min/38sec/7 decimi.

3 Reset: premere il pulsante B (le tre lancette del cronografo si collocheranno sulle loro rispettive posizioni iniziali).

Cronografo: cronometraggio accumulato

Pulsante A Contatore minuti Contatore decimi di secondo Pulsante B

Escempio:

1 Inizio: (inizio del cronometraggio)
② Arresto: (p. es. 15 min, 5 sec dopo ①)
3 Reset: (si resetta il cronometraggio)
4 *Arresto: (p.cs. 13 min, 5 sec dopo ③) = 28 min 10 sec (Si mostra il tempo accumulato misurato)

5 Reset:

Le tre lancette del cronografo si collocheranno sulle loro rispettive posizioni iniziali.

Nota

* Dopo aver eseguito l'azione 4, quella del cronometraggio accumulato, la si può continuare premendo il pulsante A. (Reset/Arresto, Reset/Arresto, ...).

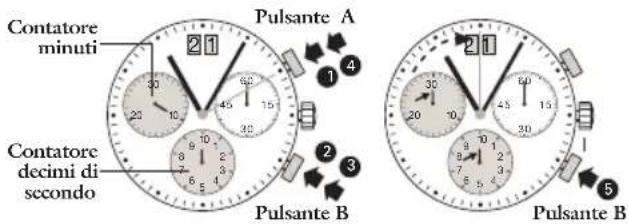

Cronografo: cronometraggio intermedio o intervallo di cronometraggio

Contatore minuti 21 Pulsante A 30 60 15 45 10 35 23 9 10 2 7 8 9 10 2 6 5 3 Contatore decimi di secondo 21 Pulsante B 30 60 15 45 10 20 30 20 10 8 7 5 3 Pulsante B 5

Escmpio:

1 Inizio: (inizio del cronometraggio)
② Visualizzazione dell' intervallo: p.es. 10 minuti 10 secondi (il cronometraggio continua in secondo piano)
* 3 Ricupero del tempo misurato: (le tre lancette del cronografo avanzano rapidamente fino al tempo misurato in corso).
4 Arresto: (si mostra il tempo finale).

5 Reset: Le tre lancette del cronografo ritornano sulle loro rispettive posizioni iniziali).

Nota

* Dopo aver eseguito l'azione 3, si possono visualizzare altri intervalli di tempo o tempi intermedi premendo il pulsante B (mostrare intervallo/ ricuperare il tempo misurato,...).

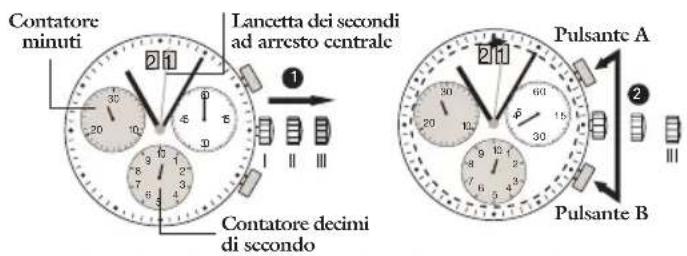

Regolazione delle lancette del cronografo sulla loro posizione iniziale

Contatore minuti Lancetta dei secondi ad arresto centrale Contatore decimi di secondo Pulsante A Pulsante B

Escmpio:

Una o alcune delle lancette del cronografo non si trovano sulla loro posizione iniziale e pertanto vanno regolate di conseguenza (p.es. dopo la sostituzione della pila).

1 Tirare in fuori la corona fino alla posizione III (le tre lancette del cronografo si trovano sulla loro posizione iniziale corretta o non corretta).

2 Mantenere premuti i pulsanti A e B simultancamente per 2 secondi come minimo (la lancetta dei secondi ad arresto centrale gira di 360° → il modo di correzione si è attivato).

↓ Regolazione della lancetta dei secondi ad arresto centrale
Passo unico • A 1 x corto
Continuo • A lungo
Regolazione della seguente lancetta B
Regolazione della lancetta del contatore decimi di secondo (posizione 6h)
Passo unico • A 1 x corto
Continuo ♦ Aungo
Regolazione della seguente lancetta B
Regolazione della lancetta del contatore dei minuti (posizione 9h)
Passo unico • A 1 x corto
Continuo • A lungo
3 Ritorno della corona sulla posizione I fine della regolazione delle lancette del cronografo (si può eseguire in qualsiasi momento).
