BEDIENUNGSANLEITUNG EVCK032 Everglades

Sehr geehrter Verbraucher;,

Unser Ziel ist es gemäß dem Gesamtqualitätssinnes Ihnen ein erfolgreiches Produkt zu gewährleisten, dass in einer anspruchsvollen Atmosphäre und IN modernen Werken duziert wird.

Daher empfehlen wir Ihnen vor der Nutzung des Produktes die Gebrauchsanleitung sorgfältig zu lesen und aufzubewahren, damit Sie diese bei Bedarf wieder verwenden können.

Bemerkung: Diese Gebrauchsanleitung wurde für mehrere Ausführungen vorbereitet. Einige der in der Anleitung aufgeführten Eigenschaften können mit den Eigenschaften Ihres Gerätes nicht übereinstimmen.

Warnung: Alle unsere Geräte sind für den privaten Gebrauch gedacht, nicht für eine kommerzielle Verwendung.

DIESES GERAET MUSS NACH DEN GELTENDEN BESTIMMUNGEN INSTALLIERT WERDEN UND DARF NUR IN GELÜFTETEN RAEUMEN BENUTZT WERDEN. VOR INSTALLATION UND INBETRIEBNAHME DES GERAETES SIND DIE ANLEITUNGEN ZU BEACHTEN.

INHALTSVERZEICHNIS:

Wichtige Hinweise

Technische Daten Des Backofens

Backofenmontageder

Backofen Nicht Funktioniert

Backofendefinition & Kontrollenblende

Backfachverwendung

Gebrauch Des Backofens

Nutzung Der Tastenschutzblende

Wartung Und Reinigung

Elektrikanschluss Und Sicherheit:

1. Der Backofen benötigt eine Sicherung mit 16 Ampere. (Bei Ausführungen mit 2 HP + Elektroherd 32 Ampere) Falls notwendig sollte die Montage von einem autorisiertem Elektriker gemacht werden.
2. Ihr Backofen wurde gemäß 230 V / 400 V ac, 50 Hz Elektrikversorgung eingestellt. Falls Ihr Hauptstromnetz nicht mit diesem Wert übereinstimmt bitte wenden Sie sich an Ihren autorisierten Service.
3. Die elektrischen Anschlüsse des Backofens dürfen nur mit Steckern, dessen Erdleitungen gemäß der Vorschriften verlegt wurden, durchgeführt werden. Falls die Einbaufläche des Backofens nicht über Stecker gemäß Erdleitungen verfügt, bitte wenden Sie sich sofort an einen autorisierten Elektriker. Der Hersteller übernimmt keine Haft für Schäden, die Aufgrund Stecker ohne Erdleitungen entstehen. Falls die Abschlüsse der Elektrikleitungen offen sind, abhängig vom Gerätetyp, stellen Sie für den Fall, dass ein Anschluss an das Hauptstromnetz erstellt wird oder der Anschluss ausfällt, an dem Hauptstromnetz einen Schlüssel her, durch den alle Abschlussanschlusse abgebrochen werden können.
4. Wenn Ihre Elektrikversorgungsleitung beschädigt ist, muss die Leitung von einem autorisierten Service oder einem Fachelektriker erneuert werden, um mögliche Gefahren zu verhindern.
5. Die Elektrikleitung darf nicht in Kontakt mit warmen Geräteteilen kommen.

Gasanschluss Und Sicherheit:

1. Schelle an Schlauch bauen. Ein Ende des Schlauchs bis zum Ende der Leitung schieben und mit einem Schraubenzieher die Schelle festziehen.

2. Sorgen Sie dafür dass die Schalter auf dem Kontrollblende geschlossen, der Gashahn offen ist, damit die Dichtringkontrolle durchgeführt werden kann. Anschlusspunkt mit Seife beschmieren. Wenn ein Leck vorhanden ist, wird die eingeseifte Stelle schäumen.

3. Betätigen Sie Ihren Ofen auf einer glatte Ebene und in einer gut gelüfteten Atmosphäre.

Kontrollieren Sie Den Gasanschluss:

Beim Einbau des Backofens darauf achten, das dass Gerät auf Thekenebene liegt. Falls notwendig die Füße einstellen, um den Backofen auf Thekenebene zu bringen.

Sorgen Sie dafür das der Gasschlauch und die Elektrikleitung nicht über warme Flächen wie die hintere Seite des Ofens, geführt werden. Herd mit Gasanschluss nicht verstellen. Durch Belastung kann sich der Schlauch lösen und zu Gaslecken führen

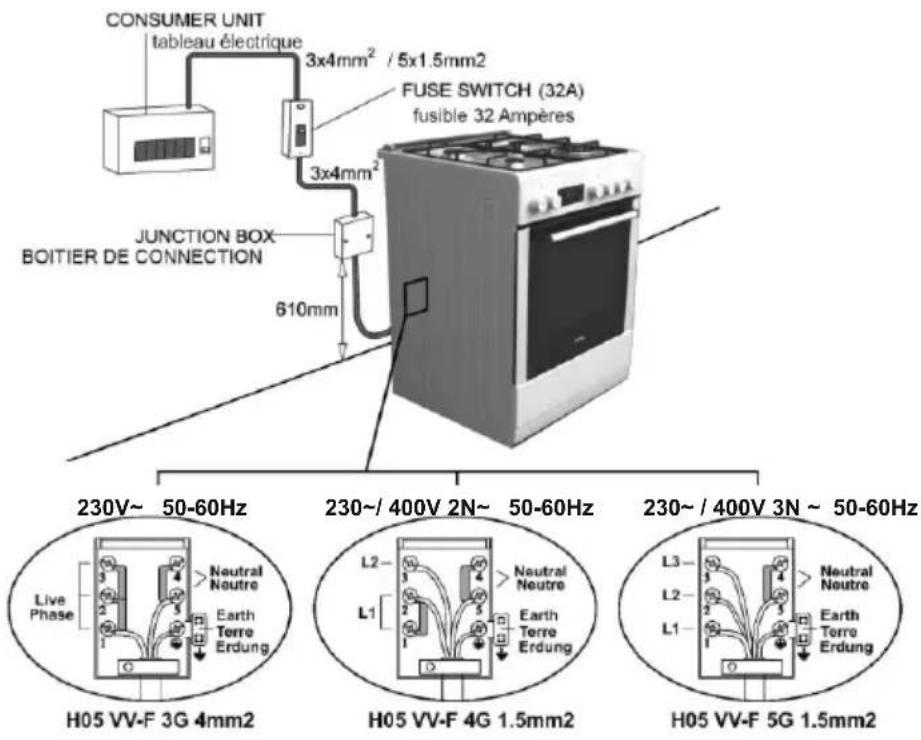

CONSUMER UNIT tableau électrique 3x4mm² / 5x1.5mm2 FUSE SWITCH (32A) fusible 32 Ampères JUNCTION BOX BOITIER DE CONNECTION 610mm 230V~ 50-60Hz 230~/ 400V 2N~ 50-60Hz 230~/ 400V 3N ~ 50-60Hz L2 Neutral Neutre L1 H05 VV-F 3G 4mm2 H05 VV-F 4G 1.5mm2 H05 VV-F 5G 1.5mm2

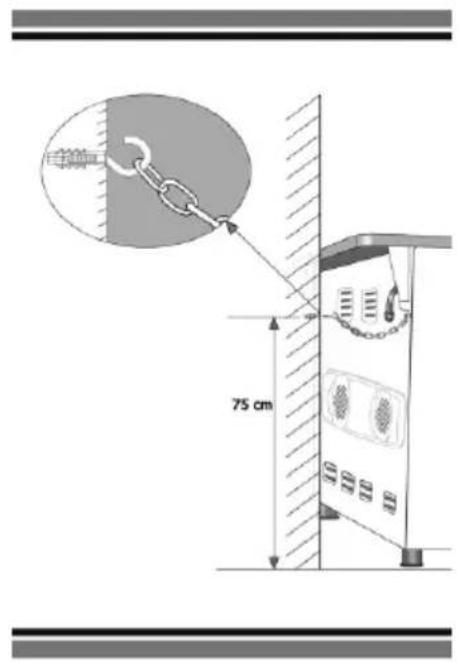

吊钩 75 cm

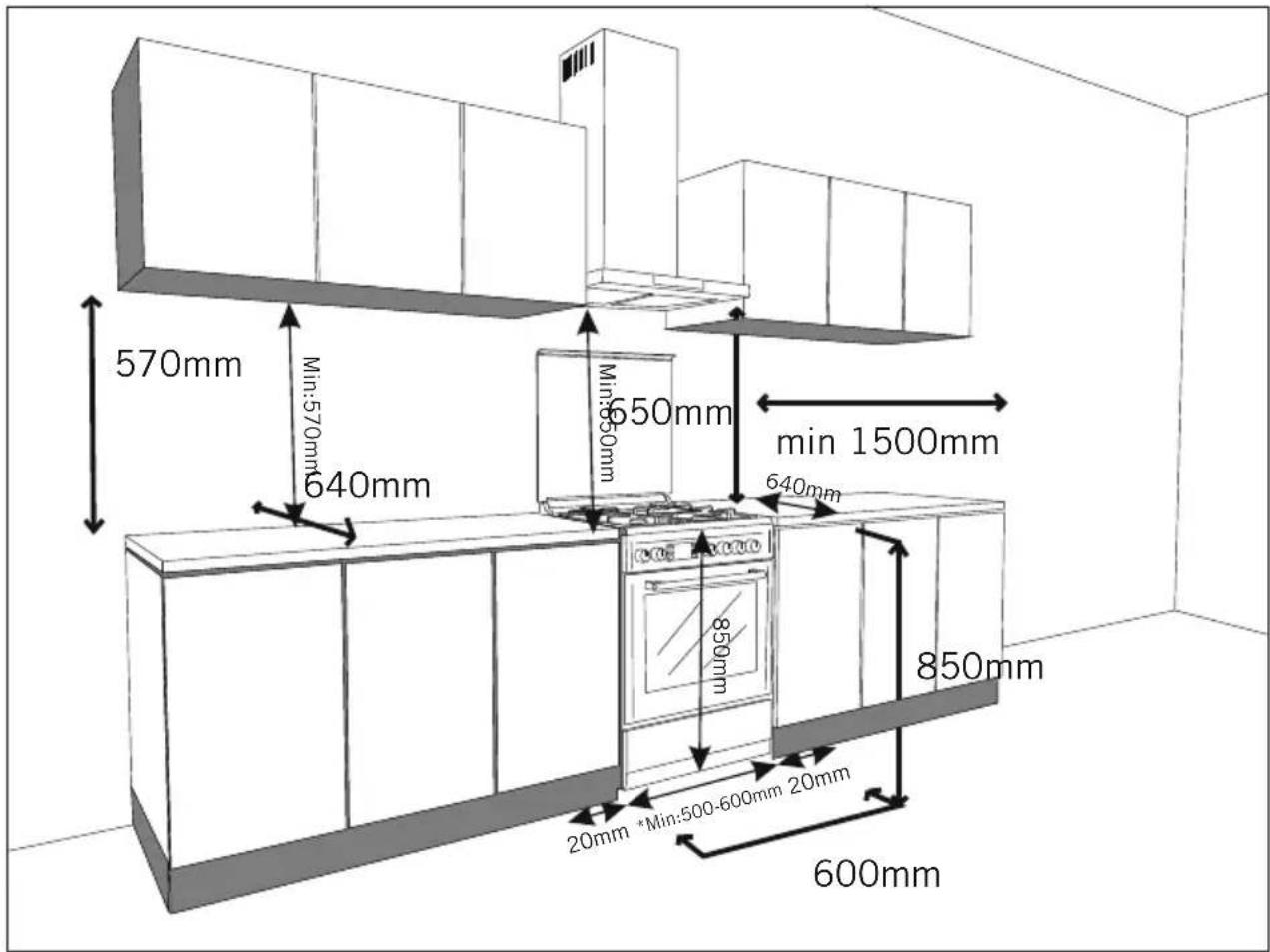

BACKOFENMONTAGE

570mm Min:570mm 640mm 650mm min 1500mm 640mm 850mm 20mm *Min:500-600mm 20mm 850mm 600mm

TECHNISCHE DATEN DES BACKOFENS

DATEN	50x60 60x60
Breite Aussen	500 mm 600 mm
Tiefe Aussen	630 mm 630 mm
Höhe Aussen	855 mm 855 mm
Breite Innen	360 mm 460 mm
Tiefe Innen	400 mm 400 mm
Höhe Innen	330 mm 330 mm
Innen Volume	48 lt	61 lt
Leuchtenstärke	15 W 15 W
Heizelement Unten	1000 W 1200 W
Heizelement Oben	800 W 1000 W
Heizelement Turbo	1800 W 2200 W
Grill Heizelement	1500 W 2000 W

Versorgungsspannung	220V-240V AC,50-60Hz (Or 230V400V AC,50-60 Hz)
Elektroherd 145 mm	1000 W
Elektroherd 180 mm	1500 W
Elektroherd rapid 145 mm	1500 W
Elektroherd rapid 180 mm	2000 W

SPRITZENWERTE JE NACH GASTYP		LPG G30/28-30mbar	EGG20/20mbar	EGG25/25mbar
Wok Brenner	Spritze ∅ mm	0,96 1,30 1,40
	Kraft kW	3,60 3,35 3,66
	Consumption Gr/h,m3/h	284 0,3 0,365
Großer Gasbrenner	Spritze ∅ mm	0,85 1,15 1,20
	Kraft kW	3,00 2,77 3,00
	Consumption Gr/h,m3/h	286 0,253 0,326
Mittlerer Gasbrenner	Spritze ∅ mm	0,65 0,97 0,95
	Kraft kW	1,78 1,78 1,61
	Consumption Gr/h,m3/h	140 0,167 0,174
Kleiner Gas brenner	Spritze ∅ mm	0,50 0,72 0,70
	Kraft kW	0,88 0,99 0,88
	Consumption Gr/h,m3/h	70 0,092 0,094
Unterhitze	Spritze ∅ mm	0,70 0,97 0,95
	Kraft kW	2,16/2,22 1,83/2,00 1,72/1,70
	Consumption Gr/h,m3/h	170/175 0,178/0,179 0,183/0,178
Grill Brenner	Spritze ∅ mm	0,60/0,65 0,95 0,92/0,95
	Kraft kW	1,50/1,72 1,78/1,85 1,50/1,60
	Consumption Gr/h,m3/h	118/135 0,162/0,169 0,162/0,173

DE

Anleitung für den Düsenwechsel:

1. Bitte einen Steckschlüssel der entsprechenden Größe für die Entnahme der Düse verwenden (Abb. 1).
2. Die Brennerdüsen mit dem Steckschlüssel entnehmen und die neue Düse einsetzen (Abb. 3).

Figure-1

Geminderte Flamme Gashahneinstellung:

Um den Backofen gemäß dem Gastyp einzustellen, müssen außer der Düsenerneuerung die Schrauben in der Mitte des Gashahns mit einem kleinen Schraubenzieher vorsichtig gedreht und die geminderte Flamme hierdurch eingestellt werden.

	Von LPG auf Erdgas	Von Erdgas auf LPG
Großer Herd	Gegen den Uhrzeigersinn 3 Umdrehungen	Im Uhrzeigersinn 3 Umdrehungen
Mittlerer Herd	Gegen den Uhrzeigersinn 2.5 Umdrehungen	Im Uhrzeigersinn 2.5 Umdrehungen
Kleiner Herd	Gegen den Uhrzeigersinn 2 Umdrehungen	Im Uhrzeigersinn 2 Umdrehungen

Backofen: Mutter der Gasleitung am Brennerkopf und Gasrohr vom Brenner trennen (Abb. 6 und 7)

Brennerkopf entnehmen, Düse rausschrauben und neue Düse einsetzen. Danach den Brennerkopf wieder installieren.

1. Auf dem technischen Datenetikett, das sich auf der Rückseite befindet, finden Sir den Gastyp Ihres Backofens (LPG oder Erdgas -NG-).
2. Energieversorgungsspannung Ihres Backofens ist 230 V / 400 V ac, 50 Hz.
   3.Wenn die vorhandene Sicherung 16 oder 32 amp geringer als die Backofenleistung ist, bitte sorgen Sie für eine Sicherungserneuerung durch einen Fachelektriker.
3. Da der Stecker Ihres Backofens über ein Erdsystem verfügt, sorgen Sie dafür dass ein Erdstecker verwendet wird. Bei Nichtverwendung eines Erdsteckers wird unsere Firma für Schäden nicht haften.
4. Sorgen Sie für Abstand der Gasschläuche und Elektrikleitungen zu warmen Flächen, achten Sie auf Nichtberührung des Geräts.

DE

1. In Abstand zu scharfen Kanten und erwärmten Flächen halten.
2. Bei Beschädigung der Energieversorgungsleitung sorgen Sie für die sofortige Erneuerung durch unseren Service oder in Begleitung von Fachpersonen..
3. Bei Beschädigung der Backofenleuchte, vor der Erneuerung den Elektrikstecker von der Steckdose abziehen.
4. Bei Stromausfall den Timer wieder richtig einstellen. Im Gegenfall wird der Backofen nicht funktionieren. (Option digitaler Timer)
5. Wenn Ihr Gerät mit einem anderen Gaswert produziert worden ist, bitte schließen Sie den richtigen Hahn an
6. Schließen Sie Ihren Backofen an den LPG-hahn, so dass keine Leckage entsteht.
7. Verwenden Sie bei der Gasleckkontrolle kein Feuerzeug, Streichholz, Zigarettenflamme oder ähnliche brennbaren Materialien.
8. Der Gebrauch des Geräts wird im Einbauzimmer zu Feuchtigkeit führen, sorgen Sie für eine sorgfältige Entlüftung
9. Pflegen Sie die natürlichen Luftkanäle.
10. Bei Funktion des Backofens erwärmen sich zugängliche Teile, daher Kinder von diesen Teilen fernhalten.
11. Bei erwärmtem Ofen das Glas nicht ohne Handschuhe berühren.
12. Vor Betätigung des Backofens Gardinen, Tüll, Papier oder andere brennbare Materialien vom Gerät fernhalten
13. Schnell brennbare oder feuergefährliche Materialien nicht in oder auf das Gerät legen.
14. Um die Quellenenergie zu unterbrechen, bzw. für eine vollkommene Elektrikunterbrechung müssen alle Polkontaktscheider gemäß der Elektrikeinrichtungsvorschriften in einer festen Einrichtung unterbracht sein.
15. Gashähne sind durch Schlösser gesichert. Nicht drehen, bevor der Schalter nicht gedrückt ist.

ACHTUNG -- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät

spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

DER BACKOFEN NICHT FUNKTIONIERT

1. Überprüfen Sie ob der Stecker an die Elektriksteckdose angeschlossen ist.
2. Überprüfen Sie ob das Netz mit Strom versorgt wird.
3. Überprüfen Sie die Sicherungen.
4. Prüfen Sie die Leistungsleitung auf Beschädigungen.
5. Überprüfen ob das Hauptgasventil offen ist.
6. Überprüfen ob der Gasschlauch gebrochen oder gebogen ist.
7. Überprüfen ob der Gasschlauch richtig an den Ofen geschlossen ist.
8. Durch Anhörung des Gases überprüfen ob Gas zuläuft.
9. Überprüfen ob das richtige Gasventil verwendet wurde.
10. Wir empfehlen das Gasventil alle zwei Jahre zu erneuern.
11. Wenn Ihr Ofen nach diesen Kontrollen nicht funktioniert wenden Sie sich an den nächsten Service oder an einen Fachman

BACKOFENDEFINITION UND KONTROLLENBLENDE

	Bratspiess(haehnchen grillen)		Lüfter
	Heizelement oben+ unten		Heizelement turbo+lüfter
	Leuchte		Heizelement oben+ unten+lüfter
	Heizelement unten+lüfter		Grillheizelement+lüfter
	Grillheizelement+bratspiess		Grillheizelement
	Grillheizelement+leuchte		Heizelement oben
	Halt elektro timer		Heizelement unten
	Flamme		Zünder

MECHANISCHER TIMERSCHALTER (auf Wunsch); Die bleibende Zeit Backzeit können Sie vom Timer ablesen.

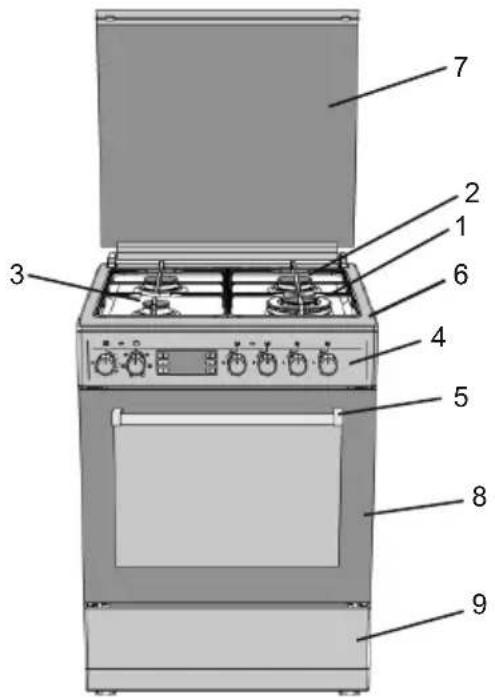

BACKOFENDEFINITION UND KONTROLLENBLENDE

1-Großer Gasbrenner
2-Mittlerer Gasbrenner
3-Kleiner Gasbrenner
4-Kontrollblende
5-Ofengriff
6-Platte oben
7-Glasdeckel oben
8-Ofendeckel mit Doppelglas
9-Erwärmabteilung
(Schubkastentyp)

BACKFACHVERWENDUNG

Gasherdverwendung :

Großer Herel	2088cm
Normal Burner	18-22cm
GANZ	OFFEN
Hilfsherd	12-18cm
HALB	OFFEN

Drücken Sie den Schalter nach vorn und gegen den Uhrzeigersinn bis zum Flammensymbol drehen. (links)

Alle Zünder müssen funktionieren und nur der kontrollierte Herd darf brennen.

Drücken Sie den Schlüssel bis die Zündung erfolgt.

Bei Ausführungen mit Gassicherheitssystem schaltet das Kontrollventil das Gas automatisch aus, wenn die Flamme erlischt. ( auf Wunsch)

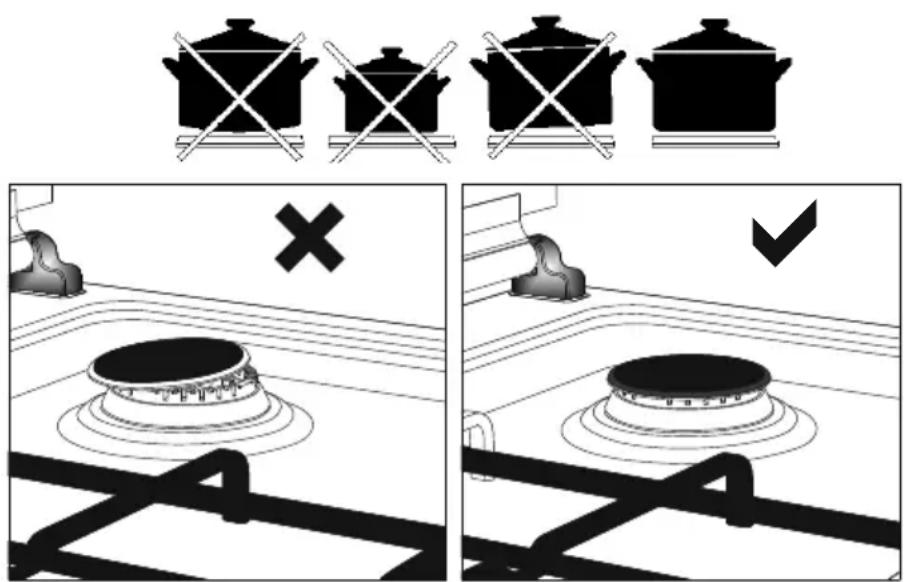

Elektroherdverwendung:

Stellen Sie Ihren Herd, durch drehen des Schlüssel im Uhrzeigersinn, auf das gewünschte Wärmeniveau.

Wenn die Warnleuchte über dem Schlüssel leuchtet, bedeutet dies, dass der Ofen besetzt ist. Nach dem Backen wieder in die Position drehen.

	BÜHNE 1	BÜHNE 2	BÜHNE 3	BÜHNE 4	BÜHNE 5	BÜHNE 6
145 mm	95 W	155 W	250 W	400 W	750 W	1000 W
180 mm	115 W	175 W	250 W	600 W	850 W	1500 W
145 mm rapid	135 W	165 W	250 W	500 W	750 W	1500 W
180 mm rapid	175 W 220 W		300 W	850 W	1150 W	2000 W

Der Elektroherd verfügt über 6 Standard Temperaturniveaus.

Betätigen Sie Ihren Elektroherd bei der Erstbedienung 5 Minuten in Stellung 6. Dies hilft dazu, die Materialien

gegen Hitze zu stärken Verwenden Sie je nach Möglichkeit Kochtopfe mit langen Griffen und platten Böden, damit Sie den Strom ergiebiger nutzen können.

Bemerkung: Die in der Tabelle aufgeführten Werte sind Laborergebnisse. Durch Proben können Sie verschiedene Geschmäcke finden. Vor dem Backen oder Braten 5-10 Minuten vorwärmen.

1. Bei der Erstbedienung des Backofens entsteht ein Geruch durch das Nutzen der Erwärmteile.
2. Betätigen Sie Ihren Backofen im leeren Zustand bei 250 C 45-60 Minuten, um diesen Geruch zu beheben.
3. Um Backen zu können, muss der Schlüssel gedreht werden. Im Gegenfall funktioniert der Ofen nicht.
4. In der Back- und Brattabelle sind Speisensorten, Back- und Bratzeiten und die jeweiligen Thermostat Positionen aufgeführt.
5. Die in der Backtabelle aufgeführten Werte sind typische Werte und wurden durch Tests, die in unserem Labordurchgeführt wurden, festgelegt.
6. Je nach Ihren Back- und Bratmethoden und Angewohnheiten können Sie verschiedene Geschmäcke für Ihren Gaumen gestalten.
7. Mit Hilfe der Accessoires können Sie in Ihrem Ofen Hähnchen drehen (auf Wunsch)
8. Back- und Bratzeiten: Ergebnisse; Feldspannung und Materialien in verschiedener Qualität können sich Abhängig von Menge und Temperatur ändern.
9. Beim Braten im Ofen sollte der Deckel nicht geöffnet werden. Im Gegenfall ändern sich die Temperaturumlaufbalance im Ofen und die Ergebnisse.
10. Beim Kuchen backen können Sie durch Verwendung von Backformen bessere Ergebnisse erreichen

BACK UND BRATTABELLE

SPEISEN	TEMPERATUR (°C)	FACHPOSITION	BACK- ODER BACKZEIT (min.)
SAHNEKUCHEN	150-170	2	30-35
KUCHEN	200-220	2	35-45
BISKUIT	160-170	3	20-25
PLÄTZCHEN	160-170	3	20-35
KUCHEN	160-180	2	25-35
PLÄTZCHEN MIT ZWIEBACK	200-220	2	30-40
SÜSSES GEBÄCK	180-220	2	35-45
MÜRBETEIGPASTETE	160-180	2	20-30
LAMMFLEICH	210-230	1	90-120
KALB	210-230	1	90-120
SCHAF	210-230	1	90-120
HÄHNCHEN (STÜCK)	210-230	1	75-100
FISCH	190-210	3	40-50

WARTUNG UND REINIGUNG

1. Ziehen Sie den Stromversorgungsstecker aus der Steckdose und unterbrechen Sie den Gaszulauf durch schließen des Gashahns.

2. Der Backofen ist in Betrieb und kurz nach Inbetriebsetzung sehr heiß. Von Erwärmteilen fernhalten.

3. Den Innenteil, die Blende, den Deckel, Backbleche und andere Teile des Backofens nicht mit harten Bürsten, Geschirrdrahten oder Messern reinigen.

4. Verwenden Sie keine ätzenden, ritzenden Materialien oder Reinigungsmittel.

5. Die Innenteile des Backofens mit einem seifigen Lappen wischen, abspülen und mit einem weichen Tuch trocknen.

6. Glasflächen mit spezialem Glasreinigungsmittel reinigen.

7. Den Backofen nicht mit dunstigen Reinigungsmitteln reinigen.

8. Herdköpfe mit Seifenwasser reinigen und Gaskanäle mit einer Bürste reinigen.

9. Vor Aufklappen des oberen Backofendeckels, die Flüssigkeit auf dem Deckel reinigen. Gleichzeitig, achten Sie darauf dass die Bratplatte kalt ist, bevor Sie den Deckel zuklappen.

10. Verwenden Sie bei der Reinigung des Backofens keine brennbaren Mittel wie Säure, Verdünner oder Gas.

11.Teile des Backofens nicht in der Spülmaschine reinigen.

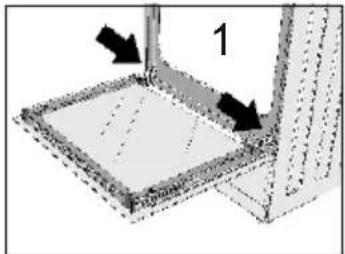

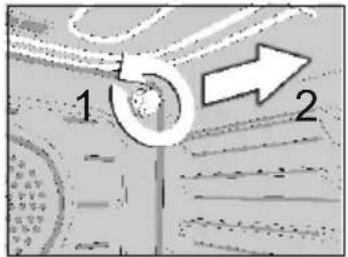

1. Mit einem Schraubenzieher die Halterschrauben herausdrehen, um das Außenglas des Backofens zu reinigen. Vorderglas aus der Aufnahme herausnehmen und die Außengläser sorgfältig reinigen und spülen. Nach dem trocknen das Vorderglas anbringen und Halterschrauben hineindrehen.

1 2

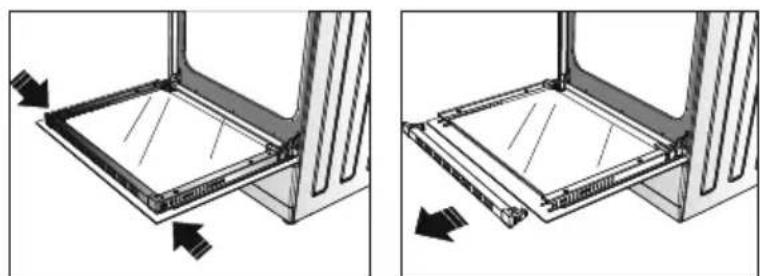

REINIGUNG UND WARTUNG DER VORDEREN OFENSCHEIBE

Nehmen Sie das Profil aus dem Rahmen indem Sie es gemäß der Abb. 2 durch drücken der Kunststofffallen links und rechts gemäß Abb. 1 herausziehen. Nehmen Sie nach dem Profil die innere Scheibe gemäß Abb. 3 heraus. Bei Bedarf kann auch die mittlere Scheibe wie die innere Scheibe entfernt werden. Nachdem die Reinigungs- und Wartungsarbeiten abgeschlossen wurden können die Scheiben und das Profil in der gleichen Art und Weise wieder plaziert werden. Gehen Sie sicher, dass das Profil sicher plaziert wurde.

Die Nutzung Von Kaffee-topf-unterstützung:

Der support kaffeekanne ist für die verwendung von kochgeschirr mit kleinen durchmesser. Schalten sie zuerst den support an das gitter und dann die pfanne auf ihn.
