BEDIENUNGSANLEITUNG EVCK048 Everglades

USER MANUAL GB MANUEL DE L'UTILISATEUR FR GEBRUIKSHANDLEIDING NL BEDIENUNGSANLEITUNG DE

Dear user,

Katalytische wanden 129

Rekstanden 130

Ovenlamp vervangen 130

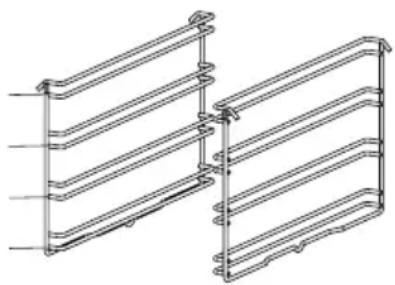

Katalytische Wanden \*

Rek 4
Rek 3
Rek 2
Rek 1

Sehr geehrter verbraucher;

Unser ziel ist es gemäß dem gesamtqualitätssinnes ihnen ein erfolgreiches produkt zu gewährleisten, dass in einer anspruchsvollen atmosphäre und in modernen werken produziert wird.

Daher empfehlen wir ihnen vor der nutzung des produktes die gebrauchsanleitung sorgfältig zu lesen und aufzubewahren, damit sie diese bei bedarf wieder verwenden können.

Bemerkung: Diese gebrauchsanleitung wurde für mehrere ausführungen vorbereitet. Einige der in der anleitung aufgeführten eigenschaften können mit den eigenschaften ihres gerätes nicht übereinstimmen.

Warnung: Alle unsere geräte sind für den privaten gebrauch gedacht, nicht für eine kommerzielle verwendung.

Produkte, die mit (*) markiert sind, sind optional.

"DIESES GERAET MUSS NACH DEN GELTENDEN BESTIMMUNGEN INSTALLIERT WERDEN UND DARF NUR IN GELÜFTETEN RAEUMEN BENUTZT WERDEN. VOR INSTALLATION UND INBETRIEBNAHME DES GERAETES SIND DIE ANLEITUNGEN ZU BEACHTEN."

"Erfüllt die WEEE-Bestimmungen"

Inhalte

Wichtige sicherheitshinweise 138

Elektrik anschluss 152

Gasanschluss 153

Gerätebeschreibung 158

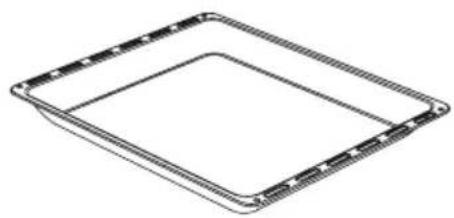

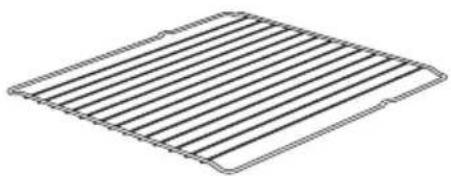

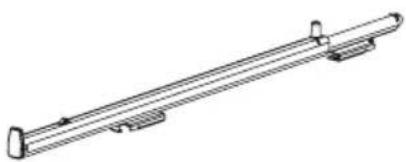

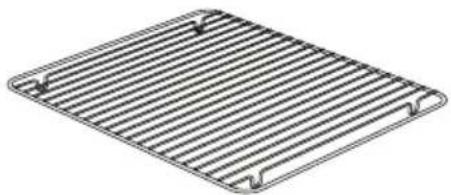

Zubehör 159

Technische daten 160

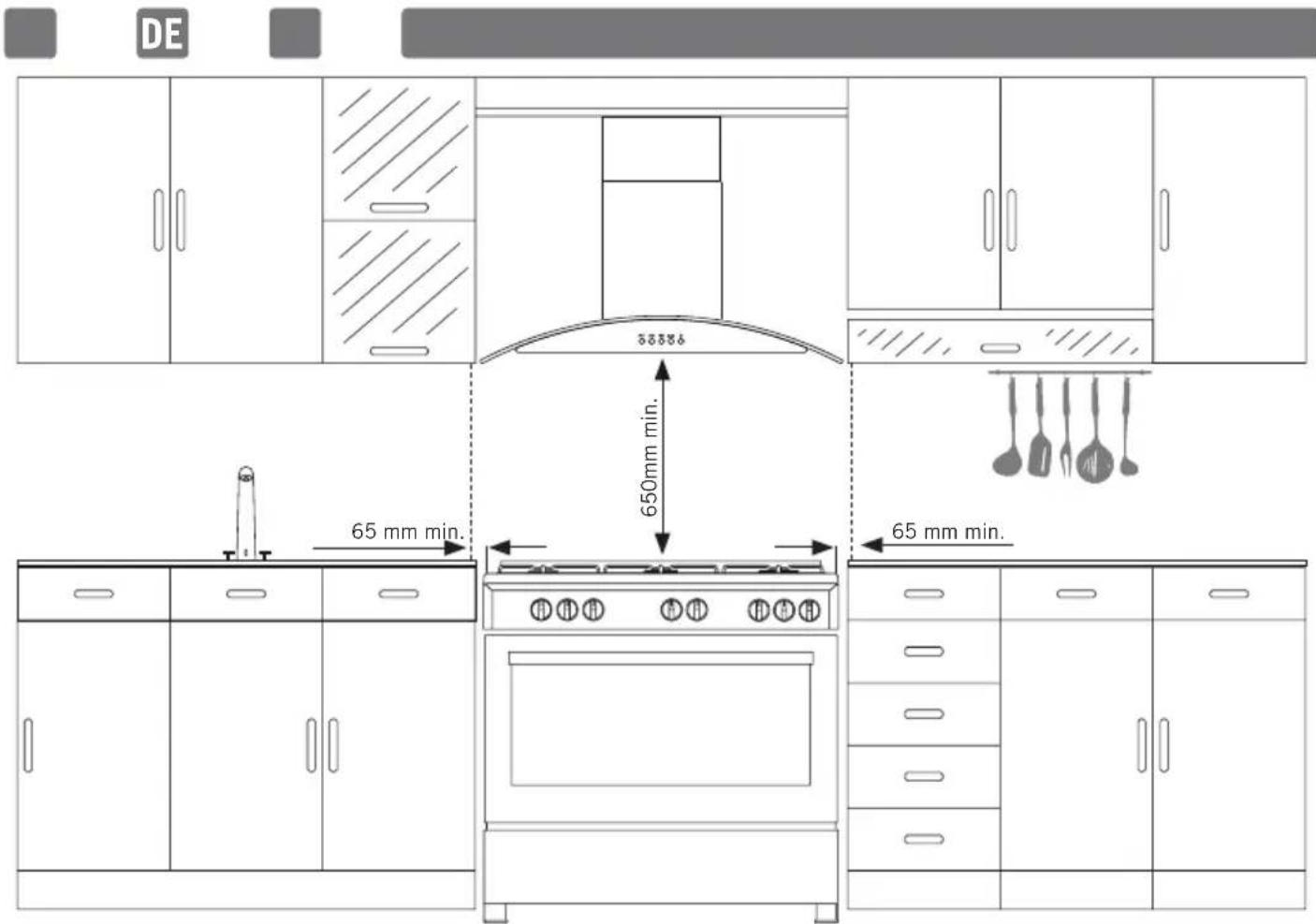

Installation ihres backofens 163

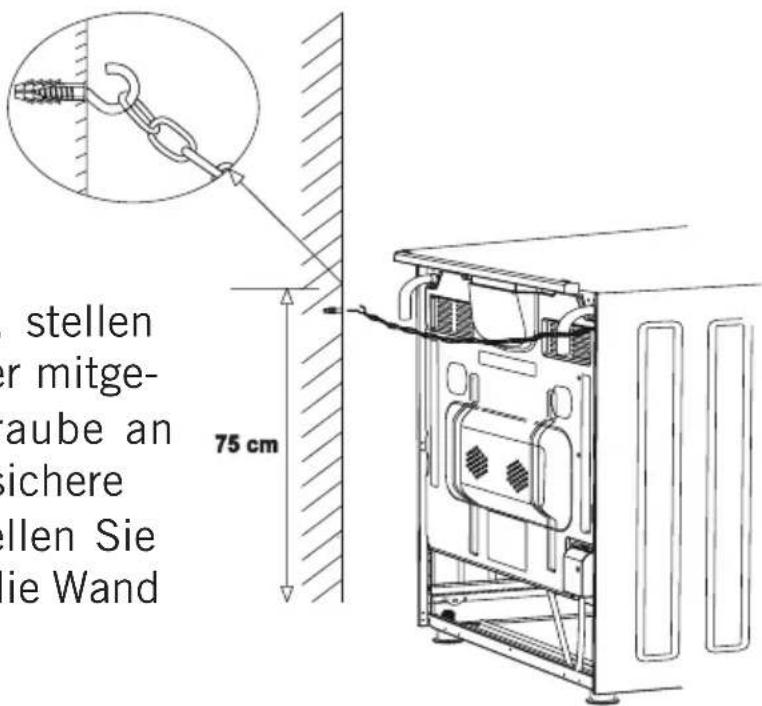

Kettenzurrung-abbildung 165

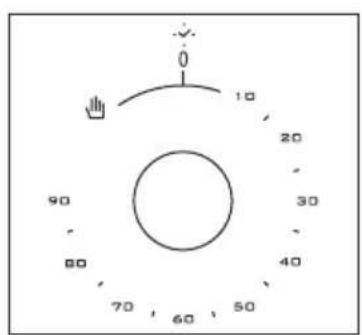

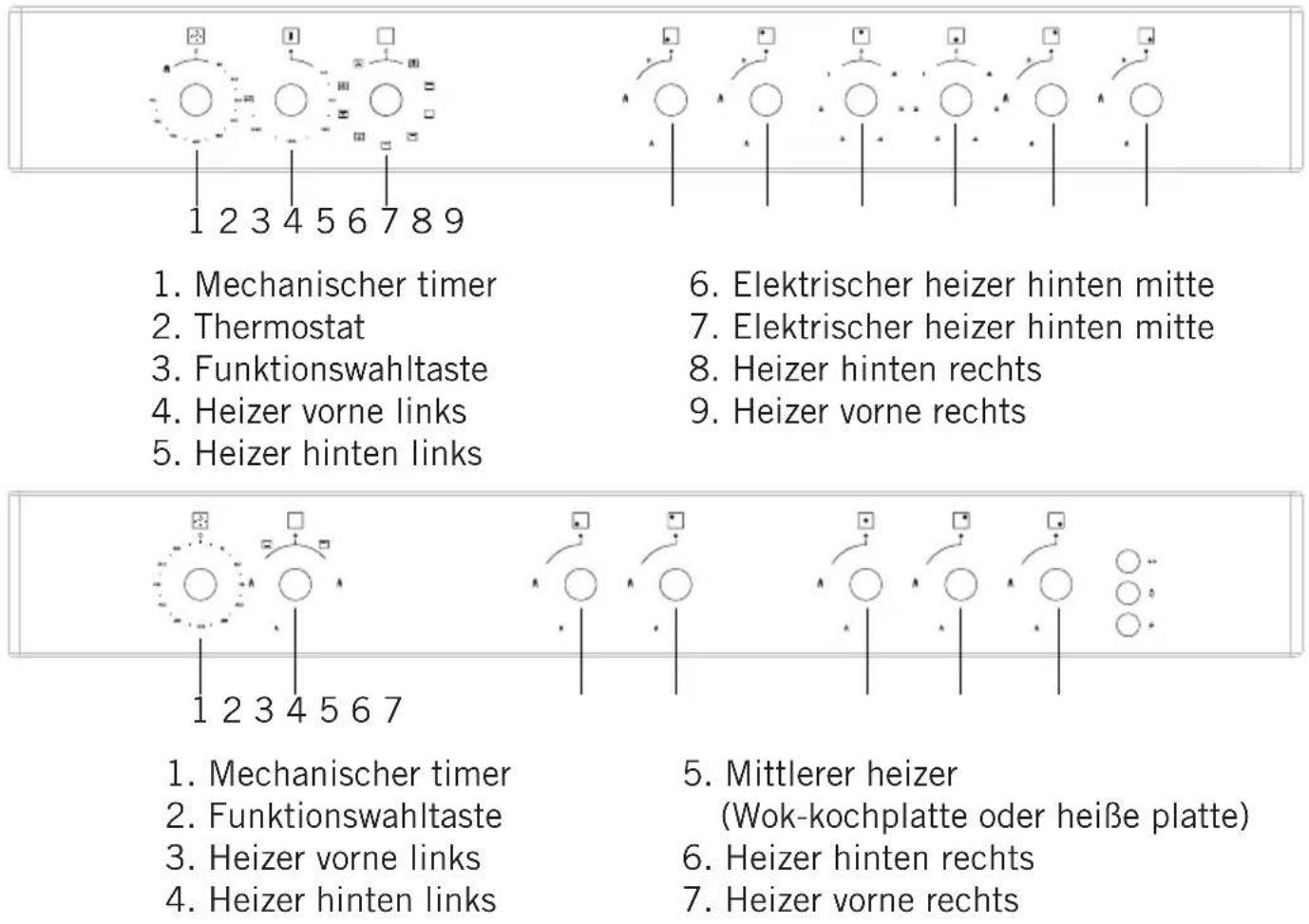

Steuertafel 166

Verwendung des backofenanschnitts 167

Verwendung des grills 168

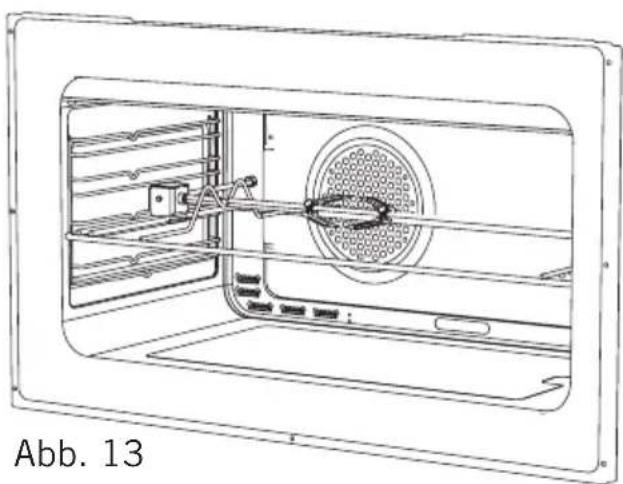

Hühnchen-bratfunktion verwenden 168

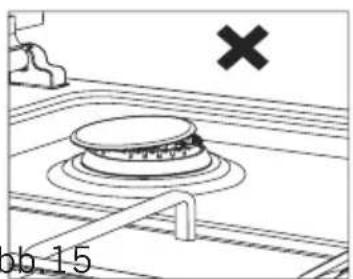

Verwendung des kochfeldabschnitts 169

Programmtypen 171

Kochzeit-tabelle 172

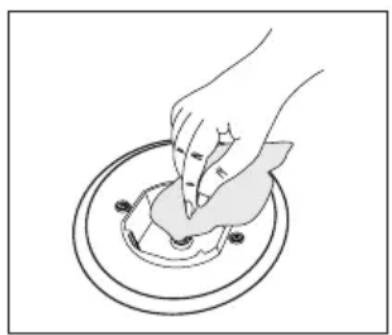

Wartung und reinigung 173

Backofentürmontage 174

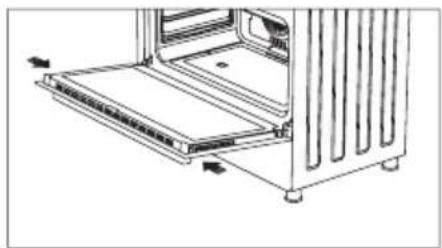

Reinigung und wartung der ofenglastür 175

Katalytische wände 175

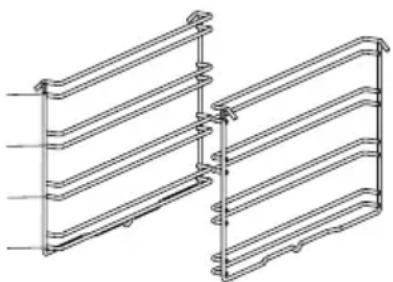

Regalposition 176

Auswechseln der backofenlampe 176

Verwendung des grillabweiserblechs 177

Fehlerbehebung 178

Handhabungsregeln 180

Empfehlungen zur energiesparung 180

Umweltgerechte entsorgung 181

Verpackungsinformationen 181

WICHTIGE SICHERHEITSHINWEISE

1. Installation und Reparatur sollten immer von einem "AUTORISIERTEN SERVICE" durchgeführt werden. Der Hersteller haftet nicht für Operationen, die von unbefugten Personen durchgeführt werden.
2. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Nur so können Sie das Gerät sicher und korrekt benutzen.
3. Der Backofen sollte gemäß der Bedienungsanleitung benutzt werden.
4. Halten Sie Kinder unter 8 Jahren und Haustiere bei der Arbeit fern.
5. WARNUNG: Die zugänglichen Teile können bei Verwendung des Grills heiß sein. Von Kindern fernhalten.
6. WARNUNG: Brandgefahr; lagern Sie die Materialien nicht auf der Kochfläche.
7. WARNUNG: Das Gerät und seine zugänglichen Teile werden bei der Verwendung heiß.
8. Die Einstellungsbedingungen für dieses Gerät sind auf dem Etikett angegeben. (oder auf dem Typenschild)
9. Während der Verwendung können die zugänglichen Teile heiß sein. Kleinkinder sind von dem Gerät fernzuhalten.

10. WARNUNG: Dieses Gerät ist zum Kochen bestimmt. Es darf keinesfalls für andere Zwecke, wie z. B. die Beheizung des Raums, verwendet werden.

11. Verwenden Sie zum Reinigen des Geräts keine Dampfreiniger.

12. Stellen Sie sicher, dass die Backofentür vollständig geschlossen ist, nachdem Sie Lebensmittel in den Backofen gegeben haben.
13. Versuchen Sie NIEMALS das Feuer mit Wasser zu löschen. Schalten Sie nur den Geräteschaltkreis aus und decken Sie die Flamme dann mit einem Deckel oder einer Löschdecke ab.
14. Kinder unter 8 Jahren sollten ferngehalten werden, wenn sie nicht kontinuierlich überwacht werden können.
15. Das Berühren der Heizelemente sollte vermieden werden.
16. VORSICHT: Der Kochvorgang muss überwacht werden. Der Kochvorgang muss immer überwacht werden.
17. Dieses Gerät kann von Kindern über 8 Jahren, Menschen mit körperlichen, Hör- oder mentalen Problemen oder Menschen mit mangelnder Erfahrung oder Wissen verwendet werden; solange die Kontrolle gewährleistet ist oder Informationen über die Gefahren zur Verfügung gestellt werden.
18. Dieses Gerät ist ausschließlich zum Einsatz im Haushalt vorgesehen.

DE

1. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden von Erwachsenen beaufsichtigt.
2. Halten Sie das Gerät und den Netzkabel fern vom Zugang von Kindern unter 8 Jahren.
   21 Legen Sie Vorhänge, Tüll, Papier oder brennbares (zündfähiges) Material vom Gerät weg, bevor Sie das Gerät benutzen. Stellen Sie keine brennbaren Materialien auf bzw. in die das Gerät.
3. Halten Sie die Belüftungskanäle offen.
4. Das Gerät ist nicht für die Verwendung mit einem externen Timer oder einem separaten Fernbedienungs-system geeignet.
5. Geschlossen Dosen und Gläser nicht erhitzen. Der Druck kann dazu führen, dass Gläser explodieren.
6. Der Backofengriff ist kein Handtuchtrockner. Hängen Sie keine Handtücher o.ä. auf den Backofengriff.
7. Stellen Sie die Backbleche, Platten oder Aluminiumfolien nicht direkt auf den Backofenboden. Die angesammelte Hitze kann den Backofenboden beschädigen.

8. Verwenden Sie hitzebeständige Backofenhand-schuhe, wenn Sie Speisen in den Backofen legen oder aus dem Backofen nehmen.

9. Verwenden Sie das Produkt nicht in medizinischen und/oder unter Einfluss von Alkohol, der Ihre Urteilsfähigkeit beeinträchtigen könnten.

10. Seien Sie vorsichtig, wenn Sie Alkohol in Ihrem Essen verwenden. Alkohol verdampft bei hohen Temperaturen und kann Feuer fangen, wenn es mit heißen Oberflächen in Berührung kommt.
11. Überprüfen Sie nach jedem Gebrauch, ob das Gerät ausgeschaltet ist.
12. Wenn das Gerät defekt ist oder sichtbare Schäden aufweist, betreiben Sie das Gerät nicht.
13. Berühren Sie den Stecker nicht mit nassen Händen. Ziehen Sie nicht am Netzkabel, sondern fassen Sie stets am Stecker selber an.
14. Verwenden Sie das Gerät nicht, wenn das Vordertürglas entfernt oder gebrochen ist.
15. Legen Sie das Backpapier zusammen mit dem Essen in einen vorgeheizten Backofen, indem Sie es in einen Herd oder auf ein Backofenzubehör (Tablett, Grillrost usw.) stellen.
16. Stellen Sie keine Gegenstände auf das Gerät, die Kinder erreichen könnten.
17. Es ist wichtig, das Drahtgitter und das Tablett richtig auf den Drahtgestellen zu platzieren und/oder das Tablett richtig auf dem Gestell zu platzieren. Stellen Sie den Grill oder das Tablett zwischen zwei Schienen und stellen Sie sicher, dass es ausgewogen ist, bevor Sie Lebensmittel darauf legen.

DE

1. Gegen das Risiko, die Backofenheizelemente zu berühren, entfernen Sie überschüssige Teile des Backpapiers, die vom Zubehör oder Behälter hängen.
2. Verwenden Sie das Gerät niemals bei höheren Backofentemperaturen als auf dem Backpapier angegeben. Stellen Sie das Backpapier nicht auf den Backofenboden.
3. Wenn die Tür offen ist, stellen Sie keine schweren Gegenstände auf die Tür oder lassen Sie keine Kinder darauf sitzen. Sie könnten den Backofen umkippen oder die Türscharniere beschädigen.
4. Die Verpackungsmaterialien stellen eine Gefahr für Kinder dar. Verpackungsmaterial von Kindern fernhalten.
5. Verwenden Sie keine Scheuermittel oder scharfe Metallschaber, um das Glas zu reinigen, da Kratzer auf der Oberfläche des Türglases zum Bruch des Glases führen können.
6. Stellen Sie das Gerät nicht auf eine mit Teppichen bedeckte Fläche. Elektrische Teile werden überhitzt, da von unten keine Belüftung erfolgt. Dies wird zu einem Fehler am Gerät führen.
7. Glasflächen von Glaskeramikkochern dürfen nicht mit Hartmetall angegriffen werden, da der Widerstand beschädigt werden kann. Dies kann zu einem elektrischen Schlag führen.

8. Der Benutzer sollte den Backofen nicht alleine bedienen.

9. Bei der Reinigung von Gasbrennern ist Vorsicht geboten. Dies kann zu Verletzungen führen.

10. Lebensmittel können verschüttet werden, wenn der Fuß des Ofens demontiert oder zerbrochen wird, seien Sie vorsichtig. Dies kann zu Verletzungen führen.
11. Während der Benutzung werden die Innen-und Außenflächen des Ofens heiß. Wenn Sie die Backofentür öffnen, treten Sie zurück, um zu vermeiden, dass der heiße Dampf aus dem Inneren austritt. Es besteht Verbrennungsgefahr.
12. Die obere Abdeckung des Backofens kann aus einem Grund geschlossen werden, sodass das Kochgeschirr runterfällt. Treten Sie zurück, um zu vermeiden, dass das warme Essen auf Sie zukommt. Es besteht Verbrennungsgefahr.
13. Stellen Sie keine schweren Gegenstände auf, wenn die Backofentür geöffnet ist, es besteht Kippgefahr.
14. Der Benutzer sollte den Widerstand während der Reinigung nicht verschieben. Dies kann zu einem elektrischen Schlag führen.
15. Zündschalter nicht aus dem Gerät ziehen. Ansonsten sind stromführende Kabel zugänglich. Dies kann zu einem elektrischen Schlag führen.
16. Die Backofenzufuhr kann bei allen Bauarbeiten zu Hause unterbrochen werden. Nach Abschluss der Arbeiten muss der Bakofen wieder von einem autorisierten Service angeschlossen werden.

DE

1. Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Deckel auf die Oberfläche des Kochfeldes, da sie sehr heiß werden können.
2. Um Überhitzung zu vermeiden, sollte das Gerät nicht hinter einer dekorativen Abdeckung installiert werden.
3. Schalten Sie das Gerät aus, bevor Sie die Schutzvorrichtungen entfernen. Nach der Reinigung die Schutzvorrichtungen gemäß den Anweisungen installieren.
4. Kabelbefestigungspunkt muss geschützt sein.
5. WARNUNG: Backofen- und Grillbrenner nicht gleichzeitig benutzen.
6. Bitte kochen Sie das Essen nicht direkt auf dem Tablett / Gitter. Bitte legen Sie das Essen in oder auf geeignetes Werkzeug, bevor Sie es in den Ofen legen.
7. Heiße Oberfläche vor dem Schließen der Abdeckung abkühlen lassen.

Elektrische Sicherheit

1. Schließen Sie das Gerät an eine geerdete Steckdose an, die durch eine Sicherung geschützt ist, die den in der technischen Spezifikation angegebenen Werten entspricht.
2. Lassen Sie eine geerdete Ausrüstung von einem autorisierten Elektriker installieren. Unsere Firma ist nicht verantwortlich für die Schäden, die entstehen, wenn das Produkt ohne Erdung gemäß den örtlichen Vorschriften verwendet wird.
3. Die Schutzschalter des Backofens müssen so angebracht werden, dass der Endbenutzer sie bei der Installation des Backofens erreichen kann.
4. Das Netzkabel (das Kabel mit Stecker) darf die heißen Teile des Geräts nicht berühren.
5. Wenn das Netzkabel (das Kabel mit Stecker) beschädigt ist, muss dieses Kabel vom Hersteller oder seinem Kundendienst oder einem ähnlich qualifizierten Personal ausgetauscht werden, um eine gefährliche Situation zu vermeiden.
6. Waschen Sie das Gerät niemals, indem Sie es mit Wasser bespritzen oder Wasser darauf gießen! Es besteht Stromschlaggefahr.

7. WARNUNG: Stellen Sie vor dem Lampenwechsel sicher, dass der Stromkreis des Geräts offen ist, um Stromschläge zu vermeiden.

8. WARNUNG: Trennen Sie alle Versorgungskreisverbindungen, bevor Sie auf die Klemmen zugreifen.

9. WARNUNG: Wenn die Oberfläche gerissen ist, schalten Sie das Gerät aus, um die Gefahr eines Stromschlags zu vermeiden.
10. Verwenden Sie keine anderen beschädigten Kabel oder Verlängerungskabel außer das Originalkabel.
11. Stellen Sie sicher, dass sich keine Flüssigkeit oder Feuchtigkeit in der Steckdose befindet, in der der Produktstecker installiert ist.
12. Die Rückseite des Backofens erwärmt sich ebenfalls, wenn der Backofen betrieben wird. Elektrische Anschlüsse dürfen die Rückseite nicht berühren, da sonst die Anschlüsse beschädigt werden können.
13. Ziehen Sie die Anschlusskabel zur Backofentür nicht fest und führen Sie sie nicht über heiße Oberflächen. Wenn das Kabel schmilzt, kann dies zu einem Kurz-schluss im Backofen und sogar zu einem Brand führen.
14. Ziehen Sie stets den Netzstecker, bevor Sie das Gerät aufstellen, warten, reinigen oder im Falle einer Reparatur.

15. Sollte das Netzkabel beschädigt sein, muss es entweder durch den Hersteller oder den zuständigen Kundendienst bzw. eine ausreichend qualifizierte Fachwerkstatt ausgetauscht werden, um Gefahrensituationen zu vermeiden.

16. Stellen Sie sicher, dass der Stecker fest in der Steckdose steckt, um Funkenbildung zu vermeiden.
    17 Verwenden Sie zur Reinigung des Geräts keine Dampfreiniger, da dies zu Stromschlägen führen kann.

17. Ein omnipolarer Schalter, der die Stromversorgung unterbrechen kann, ist für die Installation erforderlich. Die Trennung von der Stromversorgung muss mit einem Schalter oder einer integrierten Sicherung versehen sein, die gemäß der Bauvorschriften an der festen Stromversorgung installiert ist.
18. Das Gerät ist mit einem Y-Kabel ausgestattet.
19. Feste Verbindungen müssen an eine Stromversorgung angeschlossen werden, die eine allpolige Trennung ermöglicht. Bei Geräten mit einer Überspannungskategorie unter III muss die Trennvorrichtung gemäß dem Verdrahtungscode an die feste Stromversorgung angeschlossen werden.

Gassicherheit

1. Dieses Gerät ist an keine Ableitungsvorrichtung für Verbrennungsprodukte angeschlossen Dieses Gerät muss gemäß den geltenden Installationsvorschriften angeschlossen und installiert werden. Bedingungen bezüglich der Belüftung müssen berücksichtigt werden.
2. Wenn ein Gaskochgerät benutzt wird; werden Feuchtigkeit, Hitze und brennende Produkte werden im Raum erzeugt. Stellen Sie vor allem sicher, dass die Küche gut belüftet ist, wenn Sie das Gerät betreiben und natürliche Lüftungsöffnungen erhalten oder eine mechanische Lüftungsanlage installieren.
3. Nach intensiver Verwendung des Geräts für längere Zeit, kann eine zusätzliche Belüftung erforderlich sein. Öffnen Sie zum Beispiel ein Fenster oder stellen Sie ggf. eine höhere Geschwindigkeit für die mechanische Belüftung ein.
4. Dieses Gerät darf nur an gut belüfteten Orten in Übereinstimmung mit den geltenden Vorschriften verwendet werden. Bitte lesen Sie das Handbuch, bevor Sie dieses Produkt installieren oder benutzen.

5. Stellen Sie vor dem Aufstellen des Geräts sicher, dass die lokalen Netzwerkbedingungen (Gasart und Gasdruck) den Anforderungen des Geräts entsprechen.

6. Der Mechanismus kann nicht länger als 15 Sekunden lang ausgeführt werden. Wenn der Brenner nach 15 Sekunden nicht an ist, stoppen Sie den Mechanismus und warten Sie mindestens eine Minute, bevor Sie versuchen, den Brenner erneut zu zünden.

7. Alle Arten von Arbeiten an der Gasinstallation müssen von autorisierten und kompetenten Personen durchgeführt werden.
8. Dieses Gerät ist auf Erdgas (NG) eingestellt. Wenn Sie Ihr Produkt mit einer anderen Gasart verwenden müssen, müssen Sie einen autorisierten Service für die Umstellung beantragen.
9. Für einen ordnungsgemäßen Betrieb sollten Haube, Gasrohr und Klemme regelmäßig gemäß den Empfehlungen des Herstellers und bei Bedarf ausgetauscht werden.
10. Gas sollte in Gasprodukten gut verbrennen. Gut brennendes Gas kann aus blauer Flamme und kontinuierlichem Brennen erkannt werden. Wenn Gas nicht ausreichend verbrennt, kann Kohlenmonoxid (CO) erzeugt werden. Kohlenmonoxid ist ein farbloses, geruchloses und sehr giftiges Gas; sogar kleine Mengen haben tödliche Wirkung.
11. Fragen Sie Ihre lokale Gasversorgung nach den Telefonnummern für Notfälle im Zusammenhang mit Gas und die Maßnahmen, die bei Geruchsbelästigung getroffen werden.

Was tun, wenn Gasgeruch festgestellt wird

1. Keine offenen Flammen verwenden und nicht rauchen.
2. Betätigen Sie keinen elektrischen Schalter.
   (Zum Beispiel: Lampenschalter oder Türklingel)
3. Verwenden Sie kein Telefon oder Mobiltelefon.
4. Öffnen Sie Türen und Fenster.
5. Schließen Sie alle Ventile an den Geräten, die Gas und die Gaszähler verwenden.
6. Rufen Sie die Feuerwehr von einem Telefon vor dem Haus an.
7. Überprüfen Sie alle Schläuche und deren Anschlüsse auf Undichtigkeiten. Wenn Sie immer noch Gas riechen, verlassen Sie das Haus und warnen Sie Ihre Nachbarn.
8. Gehen Sie nicht in das Haus, bis die Behörden erklären, dass es sicher ist.

Verwendungszweck

1. Dieses Produkt ist für den Heimgebrauch bestimmt. Die kommerzielle Nutzung des Gerätes ist nicht gestattet.
2. Dieses Gerät darf nur zum Kochen verwendet werden. Es darf keinesfalls für andere Zwecke, wie z. B. die Beheizung des Raums, verwendet werden.
3. Dieses Gerät darf nicht zum Erhitzen von Platten unter dem Grill, zum Trocknen von Kleidung oder Handtüchern durch Aufhängen am Griff oder zu Heiz- zwecken verwendet werden.
4. Der Hersteller übernimmt keine Verantwortung für Schäden aufgrund von Fehlgebrauch oder falscher Handhabung.
5. Der Backofenteil des Geräts kann zum Auftauen, Rösten, Braten und Grillen von Speisen verwendet werden.
6. Die Lebensdauer des von Ihnen erworbenen Produkts beträgt 10 Jahre. Dies ist der Zeitraum, für den die für den Betrieb dieses Produkts erforderlichen Ersatzteile vom Hersteller zur Verfügung gestellt werden.

Elektrischer Anschluss

1. Ihr Backofen benötigt 16 oder 32 Ampere Sicherungen entsprechend der Leistung des Geräts. Falls erforderlich, wird die Installation durch einen qualifizierten Elektriker empfohlen.
2. Ihr Backofen ist in Übereinstimmung mit 220-240V AC / 380-415V AC 50 / 60Hz eingestellt. Wenn das Netz von diesem angegebenen Wert abweicht, wenden Sie sich an Ihren autorisierten Kundendienst.
3. Der elektrische Anschluss des Backofens darf nur an den vorschriftsmäßig installierten Steckdosen mit Erdungssystem erfolgen. Wenn an der Stelle, an der der Backofen aufgestellt werden soll, keine geeignete Steckdose mit Erdungssystem vorhanden ist, wenden Sie sich sofort an einen qualifizierten Elektriker. Der Hersteller haftet niemals für die Schäden, die durch die an das Gerät ohne Erdungssystem angeschlossenen Steckdosen entstehen. Wenn die Enden des elektrischen Anschlusskabels offen sind, muss je nach Gerätetyp ein geeigneter Schalter im Stromnetz installiert werden, mit dem alle Enden beim Anschließen / Trennen vom / vom Stromnetz getrennt werden können.
4. Wenn Ihr Stromversorgungskabel defekt wird, sollte es auf jeden Fall von einem autorisierten Kundendienst oder qualifizierten Elektriker ausgetauscht werden, um Gefahren zu vermeiden.
5. Das elektrische Kabel darf die heißen Teile des Geräts nicht berühren.
6. Bitte betreiben Sie Ihren Backofen in trockener Atmosphäre.

Elektrische anschlüsse

220-240V~50/60Hz 220-240V~50/60Hz 220-240V~50/60Hz Live Phase Neutral Neutre Earth Terre Erdung L3 Neutral Neutre Earth Terre Erdung L2 Neutral Neutre Earth Terre Erdung L1 Neutral Neutre Earth Terre Erdung H05W-F3G 4mm H05-H05-VG1.5mm² H05-VWFF4G 1.5mm² H05-VWFF8G 1.5mm²

Gasanschluss

WARNUNG: Bevor Sie mit der Gasinstallation beginnen, schalten Sie die Gasversorgung aus. Explosionsgefahr.

Bitte betreiben Sie Ihren Backofen in trockener Atmosphäre.

1. Befestigen Sie die Klemme am Schlauch. Schieben Sie einen der Schläuche bis zum Ende des Rohres.
2. Für die Dichtheitskontrolle; Stellen Sie sicher, dass die Tasten im Bedienfeld geschlossen sind, aber die Gasflasche offen ist. Tragen Sie etwas Seifenblase auf die Verbindung auf. Wenn Gas austritt, schäumt es im geseiften Bereich.
3. Der Backofen sollte einen gut belüfteten Platz haben und sollte auf ebenem Boden installiert werden.
4. Überprüfen Sie den Gasanschluss erneut.
5. Wenn Sie Ihren Backofen an seinem Standort platzieren, stellen Sie sicher, dass es sich auf der Ebene der Arbeitsplatte befindet. Bringen Sie es auf die gleiche Höhe, indem Sie die Füße gegebenenfalls einstellen.
6. Stellen Sie den Gasschlauch und das elektrische Kabel Ihres Backofens nicht durch die beheizten Bereiche, insbesondere nicht auf der Rückseite des Backofens. Bewegen Sie den Backofen nicht, der an Gas angeschlossen ist. Da das Ziehen den Schlauch lockern wird, kann Gas-austritt auftreten.
7. Bitte verwenden Sie einen flexiblen Schlauch für den Gasanschluss.

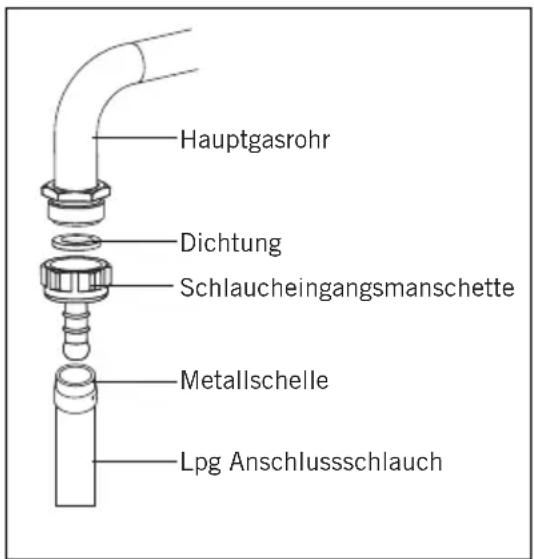

Für LPG-Verbindung;

Hauptgasrohr Dichtung Schlaucheingangsmanschette Metallschelle Lpg Anschlussschlauch

1. Für den LPG (Flasche)-Anschluss; die Metallschelle an den Schlauch von der LPG-Flasche anschließen. Durch Erhitzen des Schlauchendes im heißen Wasser, schließen Sie es an der Schlauchmanschette hinter dem Gerät schiebend bis zum Anschlag an. Bringen Sie dann die Schelle ans Schlauchende und ziehen Sie es mit dem Schraubenzieher fest. Für den Anschluss notwendige Dichtung und Schlaucheingangsmanschette ist wie abgebildet.

HINWEIS: Der am LPG-Zylinder anzubringende Regler sollte eine 300 mm SS-Funktion haben.

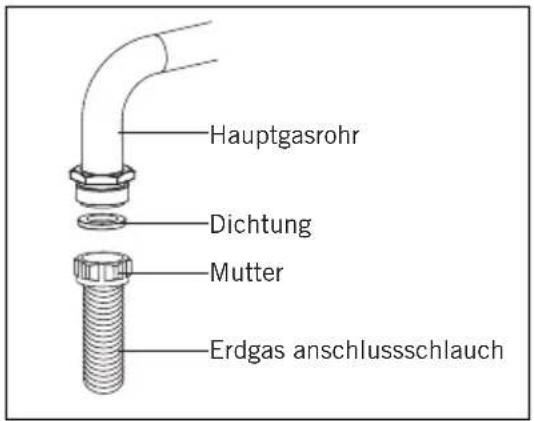

Für Erdgasanschluss;

Hauptgasrohr Dichtung Mutter Erdgas anschlussschlauch

WARNUNG: Der Erdgasanschluss muss vom zuständigen Kundendienst durchgeführt werden. Für den Erdgasanschluss: legen Sie die Dichtung am Schlauchende des Erdgasanschlusses in die Mutter. Um den Schlauch an der Hauptgasleitung zu installieren, drehen Sie die Mutter. Führen Sie am Anschluss einen Gasleck-Kontrolle durch.

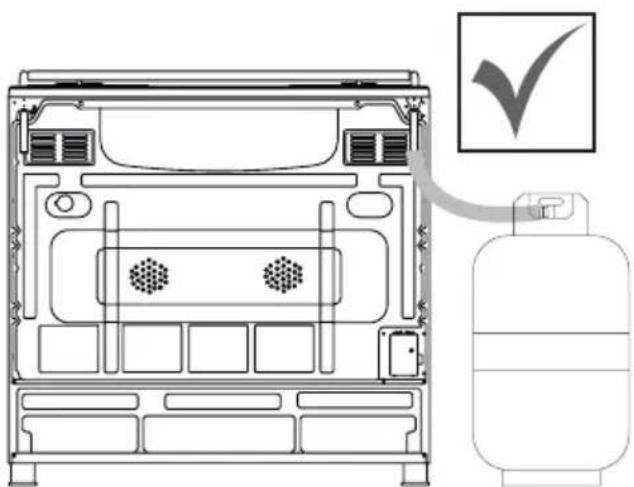

Verbindungsgang des gasschlauchs

Schließen sie das gerät auf dem kürzesten weg an den gashahn an; achten sie dabei darauf, dass keinesfalls gas entweichen kann.

Stellen sie zur durchführung einer sicherheitsprüfung auf festigkeit und dichtheit sicher, dass die knöpfe am bedienfeld geschlossen sind und der gaszylinder offen ist.

WARNUNG: Während der durchführung einer prüfung auf gaslecks dürfen sie Keinesfalls feuerzeuge, streichhölzer, Zigaretten oder ähnliche brennende Substanzen verwenden.

Tragen sie seifenwasser an den verbindungsstellen auf. Bei jeglichen lecks entstehen bläschen.

Achten sie bei der aufstellung des gerätes darauf, dass es bündig mit der arbeitsplatte abschließt. Passen sie bei bedarf die höhenverstellbaren füße zum ausgleichen an die höhe der arbeitsplatte an.

Stellen sie das gerät auf ebenem untergrund an einer gut belüfteten stelle auf.

WARNUNG: Bevor Sie das Gerät aufstellen, überprüfen Sie, ob die örtlichen Verteilungsbedingungen (Gasart und Druck) den Produkteinstellungen entsprechen.

Düsenaustauschvorgang

1. Bitte verwenden Sie den Schraubenzieher mit Spezialkopf zum Entfernen und Installieren der Düse als. (abbildung 3)
2. Bitte entfernen Sie die Düse (abbildung 4) vom Brenner mit einem speziellen Düsentreiber und installieren Sie eine neue Düse. (abbildung 5)

Abb. 3

Belüftung des zimmers

Die erforderliche Luft für die Verbrennung, wird von der Raumluft entnommen und die ausströmenden Gase werden direkt in den Raum gelassen. Für einen sicheren Betrieb ist eine gute Zimmerbelüftung notwendig. Sollte kein Fenster oder keine Türe für die Belüftung vorhanden sein, muss eine zusätzliche Belüftung gewährleistet werden. Sollte im Raum eine Tür vorhanden sein, die eine direkte Belüftung gewährleistet, besteht kein Bedarf auf die Belüftungslöcher.

Größe des Raums Belüftungsöffnungen
Kleiner als 5 m^3 min. 100 cm^2
Zwischen 5 m^3 bis 10 m^3 min. 50 cm^2
Größer als 10 m^3 nicht erforderlich
Keller oder Abstellraum min. 65 cm^2

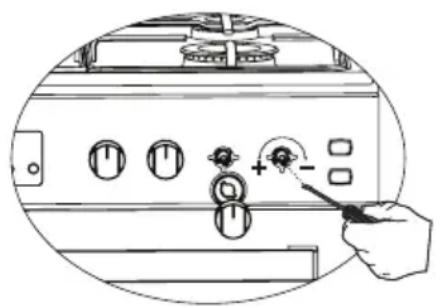

Reduzierte Einstellung des Gasdurchsatzes für Herdhähne

1. Zünden Sie den Brenner an, der eingestellt werden soll und drehen Sie den Knopf in die reduzierte Position.
2. Entfernen Sie den Knopf vom Gashahn.
3. Verwenden Sie einen entsprechend großen Schraubenzieher, um die Einstellschraube für die Durchflussrate einzustellen. Bei LPG (Butan-Pro-Scheibe) die Schraube im Uhrzeigersinn drehen. Für das Naturgas sollten Sie die Schraube einmal gegen den Uhrzeigersinn drehen.

"Die normale Länge einer geraden Flamme in der reduzierten Position sollte 6-7 mm betragen."

1. Wenn die Flamme höher als die gewünschte Position ist, drehen Sie die Schraube im Uhrzeigersinn. Wenn es kleiner ist, drehen Sie die Schraube gegen den Uhrzeigersinn.
2. Für die letzte Kontrolle, bringen Sie den Brenner sowohl in hohe Flammen- als auch in reduzierte Positionen und prüfen Sie, ob die Flamme ein- oder ausgeschaltet ist.

Je nach Art des in Ihrem Gerät verwendeten Gashahns kann die Position der Einstellschraube variieren.

Zum Anpassen Ihres Backofens entsprechend dem Gastyp, machen Sie die Einstellung für die reduzierte Flamme vorsichtig durch Drehen mit einem kleinen Schraubendreher wie unten auf der Schraube in der Mitte der Gashähne sowie Düsenwechsel (abbildung 6 und 7)

Ausbau des oberen und unteren brenners des gasbackofens und einbau des injektors

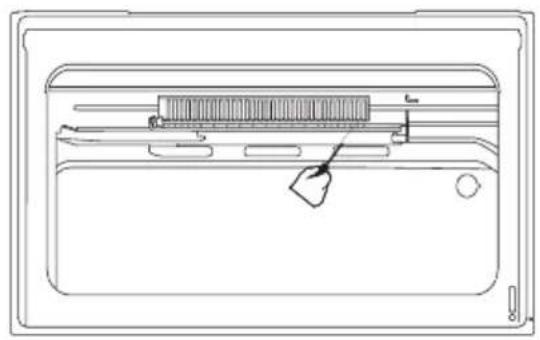

Ausbau des oberen Brenners:

Drehen Sie die Schrauben wie in abb. 8 mit einem Schraubendreher heraus. Entfernen Sie den im Gehäuse befindlichen Injektor wie auf abb. 8.1 mithilfe eines Steckschlüssels. Setzen Sie den Brenner in umgekehrter Reihenfolge wieder ein.

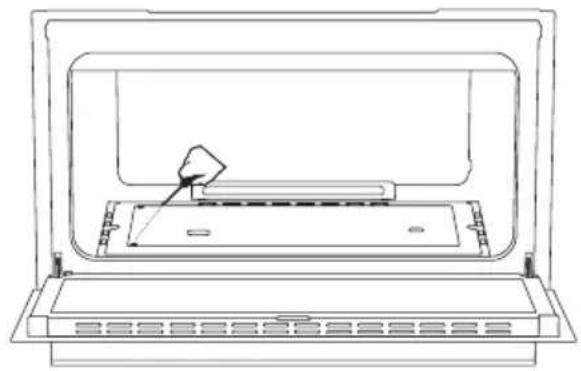

Der untere Brenner ist mit zwei Schrauben befestigt. Bauen Sie ihn wie in abb. 9 mit einem Schraubendreher aus. Entfernen Sie den im Gehäuse befindlichen Injektor wie auf abb.9.1 mithilfe eines Steckschlüssels. Setzen Sie den Brenner in umgekehrter Reihenfolge wieder ein.

1. Herd reglerknöpfe
2. Kochfelder reglerknöpfe
3. Drahtgitter
4. Tiefe blech
5. Tür
6. Griff
7. Untere schranktür

8. Kunststofffuß

9. Lampe

10. Grill
11. Tiefe blech
12. Große kochplatte
13. Mittlere kochplatte
14. Zusätzliche kochplatte
15. Wok-kochplatte *
16. Heiße platte *

Zubehör

Für Feingebäck, große Braten, wässrige Lebensmittel. Kann auch als Sammelbehälter verwendet werden, wenn Sie Kuchen, gefrorene Lebensmittel oder Fischgerichte direkt auf dem Rost zubereiten.

Zum Braten oder Erwärmen (gefrorener) Lebensmittel im gewünschten Einschub.

Bleche und Grillroste können dank der Teleskopschienen mühelos entfernt und installiert werden.

Das Bratenrost empfiehlt sich bei Lebensmitteln, die bei der Zubereitung anhaften, wie z. B. Steaks. Dadurch berühren die Lebensmittel nicht das darunter befindliche Blech und haften nicht an.

Es wird verwendet, um heiße Tabletts zu halten.

Zurückspritzen \*

Die resultierende Temperatur des Backofenkamines vermeidet den Kontakt mit der Wand.

Kaffeetopfhalter \*

Für Kaffeetöpfe.

Technische Daten

Specifications 90x60
Äußere breite 900 mm
Äußere tiefe 610 mm
Äußere höhe 925 mm
Lampenleistung 15-25 W
Bodenheizelement 2000 W
Oberes heizelement 1500 W
Grillheizelement ** 2500 W / 3250 W
Turbo-heizelement 2200 W
Versorgungsspannung 220-240V AC/380-415V AC 50/60 Hz
Heiße platte 145 mm * 1000 W
Heiße platte 180 mm * 1500 W
Heizplatte schnell 145 mm * 1500 W
Heizplatte schnell 180 mm * 2000 W

** nur für Mischungsprodukt.

WARNUNG: Für die Änderung, die von autorisierten Service durchgeführt werden sollte, sollte diese Tabelle berücksichtigt werden. Der Hersteller haftet nicht für Probleme, die aufgrund von fehlerhaften Änderungen auftreten.

WARNUNG: Um die Produktqualität zu erhöhen, können die technischen Daten ohne vorherige Ankündigung geändert werden.

WARNUNG: Die mit dem Gerät oder seinen Begleitdokumenten gelieferten Werte sind Laborwerte, die den jeweiligen Normen entsprechen. Diese Werte können je nach Einsatz und Umgebungsbedingungen abweichen.

Brenner Spezifikationen	G20,20 mbar G25,25 mbar			G20,25 mbar G20,13 mbar
	Erdgas Erdgas Erdgas
Wok Brenner	Injektor	1,40 mm	1,28 mm	1,60 mm
	Gasstrom	0,333 m^3	/h 0,333	m^3/h 0,3	33 m^3/h
	Leistung	3,50 kW	3,50 kW	3,50 kW
Großer Gas Brenner	Injektor	1,15 mm	1,10 mm	1,45 mm
	Gasstrom	0,276 m^3	/h 0,276	m^3/h 0,2	76 m^3/h
	Leistung	2,90 kW	2,90 kW	2,90 kW
Mittlerer Gas Brenner	Injektor	0,97 mm	0,92 mm	1,10 mm
	Gasstrom	0,162 m^3	/h 0,162	m^3/h 0,1	62 m^3/h
	Leistung	1,70 kW	1,70 kW	1,70 kW
Kleiner Gas Brenner	Injektor	0,72 mm	0,70 mm	0,85 mm
	Gasstrom	0,96 m^3/h	0,96 m^3/h	0,96 m^3/h
	Leistung	0,95 kW	0,95 kW	0,95 kW
Grill Brenner	Injektor	1,10 mm	1,03 mm	1,15 mm
	Gasstrom	0,238 m^3/h	0,238	m^3/h 0,2	38 m^3/h
	Leistung	2,50 kW	2,50 kW	2,50 kW
Unterhitze	Injektor	1,30 mm	1,15 mm	1,55 mm
	Gasstrom	0,333 m^3/h	0,333	m^3/h 0,3	33 m^3/h
	Leistung	3,50 kW	3,50 kW	3,50 kW

Brenner Spezifikationen	G30,28-30 mbar G31,37 mbar			G30,50 mbar G30,37 mbar
	LPG LPG LPG
Wok Brenner	Injektor 0,96 mm		0,76 mm	0,96 mm
	Gasstrom	254 g/h	254 g/h 2	54 g/h
	Leistung	3,50 kW	3,5 kW 3	5 kW
Großer Gas Brenner	Injektor 0,85 mm		0,75 mm	0,85 mm
	Gasstrom	211 g/h	211 g/h 2	11 g/h
	Leistung	2,90 kW	2,90 kW	2,90 kW
Mittlerer Gas Brenner	Injektor 0,65 mm		0,60 mm	0,65 mm
	Gasstrom	124 g/h	124 g/h 1	24 g/h
	Leistung	1,70 kW	1,70 kW	1,70 kW
Kleiner Gas Brenner	Injektor 0,50 mm		0,43 mm	0,50 mm
	Gasstrom	69 g/h 69	1 g/h 69	1 g/h
	Leistung	0,95 kW	0,95 kW	0,95 kW
Grill Brenner	Injektor 0,78 mm		0,70 mm	0,75 mm
	Gasstrom	182 g/h	182 g/h 1	82 g/h
	Leistung	2,50 kW	2,50 kW	2,50 kW
Unterhitze	Injektor 0,92 mm		0,82 mm	0,87 mm
	Gasstrom	254 g/h	254 g/h 2	54 g/h
	Leistung	3,50 kW	3,50 kW	3,50 kW

WARNUNG: Durchmesserwerte, die auf dem Injektor geschrieben sind, sind ohne Komma angegeben. Beispielsweise; Der Durchmesser von 1,70 mm ist am Injektor mit 170 angegeben.

INSTALLATION IHRES BACKOFENS

Überprüfen Sie, ob die elektrische Installation geeignet ist, um das Gerät in den Betriebszustand zu bringen. Wenn die Strominstallation nicht geeignet ist, wenden Sie sich an einen Elektriker und einen Installateur, um die Versorgung nach Bedarf zu organisieren. Der Hersteller haftet nicht für Schäden, die durch Eingriffe von Unbefugten verursacht werden.

WARNUNG: Es liegt in der Verantwortung des Kunden, den Ort, an dem das Produkt platziert werden soll, vorzubereiten und die elektrische Installation vorzubereiten.

WARNUNG: Die Vorschriften in lokalen Normen für elektrische Installationen müssen während der Produktinstallation befolgt werden.

WARNUNG: Überprüfen Sie das Gerät vor der Installation auf Beschädigungen. Lassen Sie das Produkt nicht installieren, wenn es beschädigt ist. Beschädigte Produkte gefährden Ihre Sicherheit.

Der richtige Ort für die Installation und wichtige Warnungen

Gerätefüße sollten nicht auf weichen Oberflächen wie Teppichen stehen. Der Küchenboden muss belastbar sein, um das Gewicht des Geräts tragen zu können, sowie alle anderen Küchenutensilien, die im Backofen verwendet werden können.

Das Gerät ist für den Einsatz an beiden Seitenwänden, ohne Unterstützung oder ohne Einbau in einen Schrank geeignet. Wenn eine Abzugshaube oder ein Aspirator über dem Herd installiert wird, befolgen Sie die Anweisungen des Herstellers für die Montagehöhe. (min. 650 mm)

DE 650mm min. 65 mm min. 65 mm min.

WARNUNG: Die Küchenmöbel in der Nähe des Gerätes müssen hitzebeständig sein.

WARNUNG: Installieren Sie das Gerät nicht neben Kühlschränken oder Kühlern. Die vom Gerät abgestrahlte Wärme erhöht den Energieverbrauch von Kühlgeräten.

WARNUNG: Verwenden Sie die Tür und/oder den Griff nicht, um das Gerät zu tragen oder zu bewegen.

Montage Der Justierfüsse

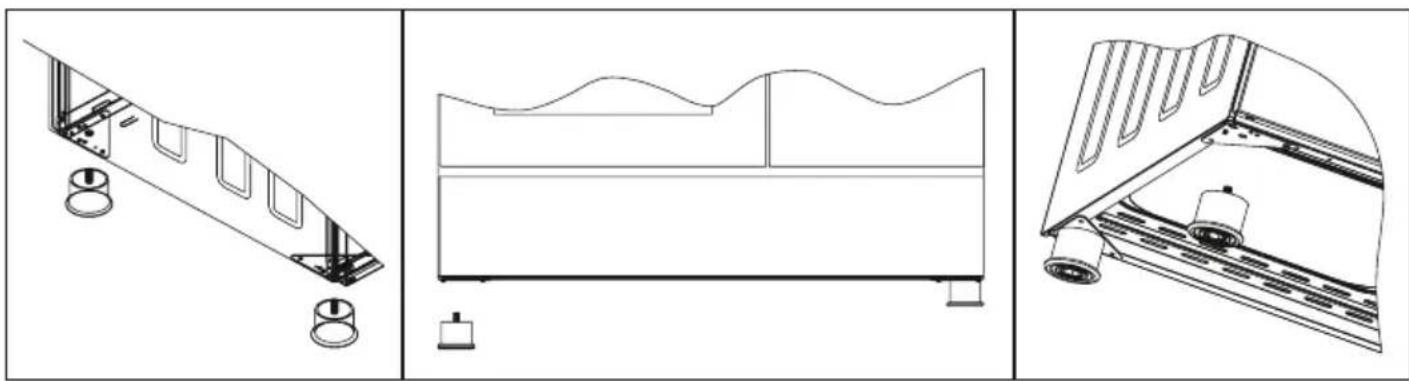

Montage der justierfüße;

1. Die Leiste für die Justierfüße wird gemäß (abbildung 10) am Bodenofen montiert. Die Leiste verfügt über Gewindeöffnungen zum Anschrauben der Füße (abbildung 11). Schließen Sie die Montage ab, indem Sie die Füße in die Gewinde drehen (abbildung 12).
2. Sie können Ihren Herd justieren, indem Sie die Justierfüßen ab- oder aufwärts drehen, je nach Oberfläche.
3. Wenn Ihr Herd über Kunststofffüße verfügt, können Sie die Ofenhöhe einstellen, indem Sie die Füße im oder gegen den Uhrzeigersinn drehen.

Kettenzurrung-Abbildung

Bevor Sie das Gerät benutzen, stellen Sie sicher, dass das Gerät mit der mitgelieferten Kette und Hakenschraube an der Wand befestigt ist, um eine sichere Benutzung zu gewährleisten. Stellen Sie sicher, dass der Haken sicher in die Wand geschraubt ist.

stellen er mitge- aube an ichere llen Sie ie Wand 75 cm

STEUERTAFEL

1. Mechanischer timer
2. Thermostat
3. Funktionswahltaste
4. Heizer vorne links

5. Heizer hinten links

6. Elektrischer heizer hinten mitte

7. Elektrischer heizer hinten mitte
8. Heizer hinten rechts

9. Heizer vorne rechts

10. Mechanischer timer

11. Funktionswahltaste
12. Heizer vorne links

13. Heizer hinten links

14. Mittlerer heizer (Wok-kochplatte oder heiße platte)

15. Heizer hinten rechts
16. Heizer vorne rechts

WARNUNG: Die obige Steuertafel dient nur zu Illustrationszwecken. Berücksichtigen Sie das Bedienfeld auf Ihrem Gerät.

F 40 MAX 240 80 220 120 180

10 20 30 40 50 60 70 80 90

Thermostat: Wird zur Bestimmung der Kochtemperatur der im Backofen zu garenden Speise verwendet. Nachdem Sie das Gargut in den Backofen gelegt haben, drehen Sie den Schalter, um die gewünschte Temperatur zwischen 40-240°C. einzustellen. Für Kochetemperaturen von verschiedenen Lebensmitteln, siehe Kochtabelle.

Mechanischer Timer*: Wird zur Bestimmung der Garzeit im Backofen verwendet. Wenn die eingestellte Zeit abgelaufen ist, wird die Stromversorgung der Heizer abgeschaltet und ein akustisches Warnsignal ausgegeben. Der mechanische Timer kann auf den gewünschten Zeitraum zwischen 0 und 90 Minuten eingestellt werden. Für Kochzeiten siehe Kochtabelle.

VERWENDUNG DES BACKOFENANSCHNITTS

Verwenden Der Backofenbrenner

1. Wenn Ihr Ofen mit Gasbrennern ausgestattet ist, sollte ein entsprechender Knopf verwendet werden, um die Brenner zu zünden. Einige Modelle haben eine automatische Zündung vom Knopf; Es ist einfach, den Brenner durch Drehen des Knopfes zu zünden. Außerdem können Brenner durch Drücken des Zündknopfes gezündet werden oder sie können mit einem Zündsatz gezündet werden.
2. Betreiben Sie das System für nicht länger als 15 Sekunden. Wenn der Brenner nicht zündet, warten Sie mindestens eine Minute, bevor Sie es erneut versuchen. Wenn der Brenner aus irgendeinem Grund gelöscht wird, schließen Sie das Gasregelventil und warten Sie mindestens eine Minute, bevor Sie es erneut versuchen.

Verwendung Von Backofenheizelementen

1. Wenn Ihr Ofen zum ersten Mal betrieben wird, wird ein Geruch ausgebreitet, der aus der Verwendung der Heizelemente stammt. Um dies zu vermeiden, betreiben Sie es bei 240 °C für 45-60 Minuten, während es leer ist.
2. Der Backofenkontrollknopf sollte auf den gewünschten Wert eingestellt sein; Andernfalls funktioniert der Backofen nicht.
3. Die Arten der Mahlzeiten, die Kochzeiten und die Positionen des Thermostats sind in der Kochtabelle angegeben. Die in der Kochtabelle angegebenen Werte sind charakteristische Werte und wurden als Ergebnis der in unserem Labor durchgeführten Tests erhalten. Abhängig von Ihren Koch- und Essgewohnheiten finden Sie verschiedene Geschmacksrichtungen, die Ihrem Geschmack entsprechen.
4. Sie können das Hähnchen mit Hilfe des Zubehörs in Ihrem Backofen drehen lassen.
5. Kochzeiten: Die Ergebnisse können sich entsprechend der Flächen-spannung und des Materials mit unterschiedlicher Qualität, Menge und Temperatur ändern.
6. Während der Garzeit im Backofen sollte der Deckel des Ofens nicht häufig geöffnet werden. Andernfalls kann die Zirkulation der Wärme unausgeglichen sein und die Ergebnisse können sich ändern.

DE

Verwendung Des Grills

1. Wenn Sie den Grill auf das obere Regal stellen, darf das Grillgut den Grill nicht berühren.
2. Sie können beim Grillen 5 Minuten lang vorheizen. Wenn nötig, können Sie das Essen auf den Kopf stellen.
3. Die Lebensmittel müssen in der Mitte des Grills sein, um einen maximalen Luftstrom durch den Backofen zu gewährleisten.

Um den Grill einzuschalten;

1. Platzieren Sie den Funktionsschalter über dem Grillsymbol.
2. Stellen Sie dann die gewünschte Grilltemperatur ein.

Um den Grill auszuschalten;

Stellen Sie die Funktionstaste auf die Position "Aus".

WARNUNG: Halten Sie die Backofentür beim Grillen geschlossen. (elektrischer Grill)

WARNUNG: Halten Sie die Backofentür beim Grillen offen. (Gasgrill) Hühnchen-Bratfunktion Verwenden *

Platzieren sie den spieß am rahmen. Schieben sie den drehspießrahmen auf der gewünschten höhe in den ofen. Platzieren sie die tropfschale zum aufsammeln von fett durch den boden. Geben sie zur einfacheren reinigung etwas wasser in die tropfschale. Vergessen sie nicht, den kunststoffteil vom spieß zu entfernen. Schrauben sie den kunststoffgriff nach dem grillen auf den spieß und nehme sie das gericht aus dem ofen.

Verwendung Des Kochfeldabschnitts Verwenden des gasbrenners

FFD

Flammendurchschlagsicherung (FFD); arbeitet sofort, wenn der Sicherheitsmechanismus aufgrund von übergelaufener Flüssigkeit über oberen Kochfeldern aktiviert wird.

1. Die Ventile, die die Gaskocher steuern, haben spezielle Sicherheitsmechanismen. Um den Herd anzuzünden, den Schalter immer nach vorne drücken und durch Drehen gegen den Uhrzeigersinn zum Flammensymbol bringen. Alle Feuerzeuge müssen funktionieren und der von Ihnen kontrollierte Herd darf amgezündet werden. Halten Sie den Schalter gedrückt, bis die Zündung ausgeführt wurde. Drücken Sie auf die hellere Taste und drehen Sie den Knopf gegen den Uhrzeigersinn.

2. Betreiben Sie das System für nicht länger als 15 Sekunden. Wenn der Brenner nicht zündet, warten Sie mindestens eine Minute, bevor Sie es erneut versuchen. Wenn der Brenner aus irgendeinem Grund gelöscht wird, schließen Sie das Gasregelventil und warten Sie mindestens eine Minute, bevor Sie es erneut versuchen.

3. Bei Modellen mit Gassicherheitssystem schaltet das Steuerventil das Gas automatisch aus, wenn die Flamme des Kochers erlischt. Um die Brenner mit Gassicherheitssystem zu betreiben, müssen Sie den Knopf drücken und gegen den Uhrzeigersinn drehen. Nach der Zündung müssen Sie für die Aktivierung der Gassicherheitssysteme ca. 5-10 Sekunden warten. Wenn der Brenner aus irgendeinem Grund gelöscht wird, schließen Sie das Gasregelventil und warten Sie mindestens eine Minute, bevor Sie es erneut versuchen.

4. ● Geschlossen

Voll geöffnet

Halb geöffnet

1. Stellen Sie vor dem Betrieb Ihres Kochfeldes sicher, dass die Brennerdeckel gut positioniert sind. Die richtige Platzierung der Brennerdeckel ist wie folgt dargestellt.

Abb. 14 Abb. 15

Verwendung Der Heißen Platten

1. Elektrokochplatten haben standardmäßig 6 Temperaturstufen. (wie oben beschrieben)
2. Wenn Sie das Gerät zum ersten Mal benutzen, betreiben Sie Ihre elektrische Kochplatte 5 Minuten lang in Position 6. Dadurch wird das wärmeempfindliche Agent auf Ihrer Heizplatte durch Verbrennen gehärtet.
3. Verwenden Sie Kochtöpfe mit flachem Boden, die vollständig mit der Hitze in Kontakt kommen, so dass Sie die Energie produktiver nutzen können.

Topfgrößen

	90*60
Kleiner Kochplatte	12-18 cm
Normal Kochplatte	18-22 cm
Großer Kochplatte	22-26 cm
WOK-Kochplatte	26-32 cm

Falsch Falsch Falsch Richtig

PROGRAMMTYPEN

Funktionstasten: Wird zur Bestimmung der Heizerverwendet, die zum Garen der im Ofen zu garenden Speise verwendet werden. Die Heizprogrammtypen in dieser Taste und ihre Funktionen werden im Folgenden beschrieben. Alle Heizungsarten und Programmarten, die aus diesen Heizungen bestehen, sind möglicherweise nicht bei allen Modellen verfügbar.

	Drehspieß Lüfter
	Heizelement Oben + Unten Heize			Turbo + Lüfter
	Leuchte			Heizelement Oben + Unten + Lüfter
	Heizelement Unten + Lüfter Grill			Lüfter
	Grillheizelement Grillheizelement
	Grillheizelement + Leuchte Heize			oben
	Elektro timer Heizelement unten
	Flamme Ignition lighter
	Kleiner grill und gebläse Kleiner g

WARNUNG: Alle Heizungsarten und Programmarten, die aus diesen Heizungen bestehen, sind möglicherweise nicht bei allen Modellen verfügbar.

KOCHZEIT-TABELLE

WARNUNG: Der ofen muss 7-10 minuten vorgeheizt werden, bevor sie lebensmittel hineingeben.

Lebensmittel	Zubereitung funktion	Zubereitungs temperatur (°C)	Einschub	Zubereitungs zeit (min.)
Kuchen Statisch 180 2 70
Kleine kuchen Statisch 180 2 40
Pastete Statisch 200 2 70
Feingebäck Statisch+ Gebläse 180-200 2 20-25
Kekse Statisch 175 2 20
Apfelkuchen Statisch 180-190 1 150
Biskuitkuchen Statisch 175 2 45-50
Pizza	Statisch 190 2 25
Lasagne	Statisch 180-200 2 50-60
Schaumgebäck	Statisch 100 2 60
Grillhähnchen *	Grill+ Gebläse	220 4 25-35
Gegrillter fisch *	Grill+ Gebläse	220 4 35-40
Kalbsteak *	Grill	Max.	4 30
Gegrilltes fleisch balls *	Grill	Max.	4	40

* Lebensmittel müssen nach der Hälfte der Garzeit gewendet werden.

WARTUNG UND REINIGUNG

1. Trennen Sie den Stecker, der den Backofen mit Strom versorgt, aus der Steckdose.
2. Während der Backofen in Betrieb ist oder kurz nachdem er in Betrieb ist, ist es extrem heiß. Sie müssen das Berühren von Heizelementen vermeiden.
3. Reinigen Sie das Innenteil, die Verkleidung, den Deckel, die Tabletts und alle anderen Teile des Backofens niemals mit Werkzeugen wie harten Pinseln, Reinigungsgittern oder Messern. Verwenden Sie keine scheuernden, kratzenden Mittel und Reinigungsmittel.
4. Nach dem Reinigen der Innenteile des Backofens mit einem Seifenlappen, spülen Sie es aus und trocknen Sie es anschließend gründlich mit einem weichen Tuch ab.
5. Reinigen Sie die Glasflächen mit speziellen Glasreinigungsmitteln.
6. Reinigen Sie Ihren Backofen nicht mit Dampfreinigern.
7. Bevor Sie den oberen Deckel des Backofens öffnen, reinigen Sie die verschüttete Flüssigkeit vom Deckel. Stellen Sie vor dem Schließen des Deckels sicher, dass der Herdtisch ausreichend gekühlt ist.
8. Verwenden Sie niemals brennbare Substanzen wie Säure, Verdünner und Benzin, wenn Sie Ihren Backofen reinigen.
9. Waschen Sie keinen Teil Ihres Backofens in der Spülmaschine.
10. Um den vorderen Glasdeckel des Bakofens zu reinigen; Entfernen Sie die Befestigungsschrauben, die den Griff mit einem Schraubendreher fixieren und entfernen Sie die Backofentür. Dann reinigen und gründlich abspülen. Nach dem Trocknen das Backofenglas richtig platzieren und den Griff wieder anbringen.

Öffnen Sie die Backofentür bis zum Anschlag, indem Sie sie zu sich ziehen. Schieben Sie den Scharnierriegel wie auf abb. 19.1 mithilfe des Schraubendrehers nach oben.

Bringen Sie den Scharnierriegel wie auf abb. 19.2 in den größtmöglichen Winkel. Bringen Sie beide Scharniere, die die Backofentür mit dem Backofen verbinden, in die gleiche Position.

Schließen Sie die Backofentür anschließend wie auf abb. 20.1, bis sie den Scharnierriegel berührt.

Um die Tür auszuhängen, schließen Sie die Tür fast bis zum Anschlag, fassen Sie die Tür mit beiden Händen an und ziehen Sie sie wie auf abb. 20.2 nach oben.

Um die Backofentür wieder einzusetzen, führen Sie die oben genannten Schritte in umgekehrter Reihenfolge durch.

Reinigung Und Wartung Der Ofenglastür

Entfernen sie das profil, indem sie die kunststoffriegel auf der linken und rechten seite wie in abbildung 21 dargestellt eindrücken und das profil, wie in abbildung 22 zu sich ziehen. Entfernen sie die innere glasscheibe wie in abbildung 23 dargestellt. Falls erforderlich kann die mittlere glasscheibe auf die gleiche weise entfernt werden. Nach der reinigung und wartung montieren sie bitte glasscheiben und profil in umgekehrter reihenfolge wieder ein. Stellen sie sicher, dass das profil richtig fest sitzt.

Katalytische Wände \*

Die katalytischen wände befinden sich an der linken und rechten seite des garraums unter den schienen. Die katalytischen wände beseitigen unangenehme gerüche und sorgen für optimale leistung des gerätes. Außerdem absorbieren die katalytischen wände ölreste und reinigen ihren ofen im betrieb.

Die katalytischen Wände entfernen

Zum entfernen der katalytischen wände müssen die schienen herausgezogen werden. Sobald sie die schienen herausgezogen haben, werden die katalytischen wände automatisch gelöst. Die katalytischen wände müssen alle 2 bis 3 Jahre ausgewechselt werden.

Regalposition \*

Regal 4 Regal 3 Regal 2 Regal 1

Es ist wichtig, den Drahtgrill richtig in den Backofen zu stellen. Vermeiden Sie, dass das Gitter die Rückwand des Backofens berührt. Regalpositionen sind in der nächsten Abbildung dargestellt. Sie können ein tiefes Fach oder ein Standardfach in die unteren und oberen Gitterrregale legen.

Drahtgitter installieren und entfernen

Um die Drahtgitter zu entfernen, drücken Sie auf die in der Abbildung gezeigten Pfeile, entfernen Sie zuerst die untere und dann die obere Seite vom Installationsort. Um Drahtgitter zu installieren; Führen Sie den Vorgang zum Entfernen des Drahtgitters um.

Auswechseln Der Backofenlampe

WARNUNG: Vergewissern sie sich vor dem auswechseln der lampe, dass der stromkreis des gerätes offen ist, damit sie keinen stromschlag bekommen. (Ein offener stromkreis bedeutet, dass der strom abgeschaltet ist.)

Stellen sie zuerst den strom des gerätes ab und vergewissern sie sich, dass das gerät erkaltet ist.

Entfernen sie die glasabdeckung, indem sie sie, wie auf dem bild zu sehen, herausdrehen. Wenn sich die abdeckung nur schwer drehen lässt, nehmen sie plastikhandschuhe zu hilfe.

Drehen sie die lampe heraus und setzen sie Eine neue lampe mit den gleichen eigenschaften ein.

Setzen sie die glasabdeckung wieder ein und stecken sie den stecker des gerätes in die steckdose. Jetzt können sie ihren backofen wieder benutzen.

Typ G9 Lampe

Verwendung des Grillabweiserblechs \*

1. Eine Sicherheitsabdeckung schützt das Bedienfeld und die Tasten, wenn sich der Backofen im Grillmodus befindet. (abbildung 26)
2. Eine Sicherheitsabdeckung schützt das Bedienfeld und die Tasten, wenn sich der Backofen im Grillmodus befindet.

WARNUNG: Während der Verwendung des Grills können die zugänglichen Teile heiß sein. Kleinkinder sind fernzuhalten.

1. Stellen Sie die Sicherheitsabdeckung unter das Bedienfeld, indem Sie das Glas der Frontabdeckung öffnen. (abbildung 27)
2. Sichern Sie danach die Sicherheitsabdeckung zwischen Backofen und vorderer Abdeckung, indem Sie die Abdeckung vorsichtig schließen. (abbildung 28)
3. Beim Kochen im Grillmodus ist es wichtig, dass die Abdeckung in einem bestimmten Abstand geöffnet bleibt.
4. Die Sicherheitsabdeckung bietet ideale Kochbedingungen und schützt das Bedienfeld und die Tasten.

WARNUNG: Wenn der Herd die Option "Geschlossener Grill funktioniert" mit Thermostat hat, können Sie die Backofentür während des Betriebs geschlossen halten; In diesem Fall wird das Grillabweiserblech nicht benötigt.

Sie können die Probleme, die bei Ihrem Produkt auftreten können, beheben, indem Sie die folgenden Punkte überprüfen, bevor Sie den technischen Service anrufen.

Prüfpunkte

Wenn Sie ein Problem mit dem Backfen haben, prüfen Sie zuerst die Tabelle unten und probieren Sie die Vorschläge aus.

Problem Mögliche ursache Was ist zu tun
Backofen funktioniert nicht.	Stromversorgung nicht verfügbar.	Auf Stromversorgung prüfen.
	Gasversorgung nicht verfügbar.	Überprüfen Sie, ob das Hauptgas-ventil geöffnet ist.
		Überprüfen Sie, ob die Gasleitung verbogen oder geknickt ist.
		Stellen Sie sicher, dass der Gasschlauch mit dem Backofen verbunden ist.
		Überprüfen Sie, ob ein geeignetes Gasventil verwendet wird.
Backofen stoppt während des Kochens.	Der Stecker hat sich von der Steckdose getrennt.	Stecken Sie den Stecker wieder in die Steckdose ein.
Schaltet während des Kochens aus.	Zu langer Dauerbetrieb.	Lassen Sie den Backofen nach langen Garzyklen abkühlen.
	Mehr als ein Stecker in einer Steckdose.	Verwenden Sie nur einen Stecker für jede Steckdose.
Backofentür öffnet nicht richtig.	Essensreste klemmten zwischen der Tür und der inneren Höhle.	Den Backofen gut reinigen und versuchen, die Tür wieder zu öffnen.
Zündung funktioniert nicht.	Die Spitzen oder der Körper der Zündkerzen sind verstopft.	Reinigen Sie die Spitzen oder den Körper der Zündkerzen der Gasbrenner.
	Gasbrennerrohre sind verstopft.	Gasbrennerrohre reinigen.
Stromschlag beim Berühren des Backofens.	Keine ordnungsgemäße Erdung.	Stellen Sie sicher, dass die Stromversorgung ordnungsgemäß geerdet ist.
	Es wird eine nicht geerdete Steckdose verwendet.
Problem Mögliche ursache Was ist zu tun
Wasser tropft.	Je nach Art des Garguts können unter bestimmten Bedingungen Wasser oder Dampf entstehen. Dies ist kein Fehler des Geräts.	Lassen Sie den Backofen abkühlen und trocknen Sie ihn mit einem Geschirrtuch ab.
Aus einem Spalt an der Backofentür kommt Dampf heraus.
Wasser bleibt im Backofen.
Ofen erhitzt sich nicht.	Backofentür ist offen.	Schließen Sie die Tür und starten Sie ihn erneut.
	Backofensteuerungen nicht richtig eingestellt.	Lesen Sie den Abschnitt über den Betrieb des Backofens und setzen Sie den Backofen zurück.
	Sicherung ausgelöst oder Schutzschalter ausgeschaltet.	Ersetzen Sie die Sicherung oder setzen Sie den Leistungsschalter zurück. Wenn sich dies häufig wiederholt, wenden Sie sich an einen Elektriker.
Während des Betriebs tritt Rauch aus.	Wenn Sie den Backofen zum ersten Mal benutzen.	Rauch kommt aus den Heizern. Dies ist kein Fehler. Nach 2-3 Zyklen wird es keinen Rauch mehr geben.
	Essen auf dem Heizer.	Lassen Sie den Backofen abkühlen und reinigen Sie Speisereste von dem Heizer.
Bei Betrieb des Backofens kommt Brand- oder Kunststoffgeruch aus.	Im Backofen werden Kunststoff oder andere nicht hitzebeständige Zubehörteile verwendet.	Verwenden Sie bei hohen Temperaturen geeignetes Zubehör aus Glasware.
Backofen kocht nicht gut.	Die Ofentür wird während des Kochens häufig geöffnet.	Öffnen Sie die Backofentür nicht häufig, wenn das Gargut nicht gedreht werden muss.Wenn Sie die Tür öfters öffnen, sinkt die Innentemperatur und das Kochergebnis wird beeinflusst.
Das interne Licht ist schwach oder funktioniert nicht.	Fremder Gegenstand bedeckt die Lampe während des Kochens.	Reinigen Sie die Innenfläche des Backofens und überprüfen Sie erneut.
	Die Lampe ist möglicherweise defekt.	Ersetzen Sie durch eine Lampe mit den gleichen Spezifikationen.

HANDHABUNGSREGELN

1. Verwenden Sie die Tür und/oder den Griff nicht, um das Gerät zu tragen oder zu bewegen.
2. Führen Sie das Tragen und den Transport in der Originalverpackung durch.
3. Achten Sie während des Ladens/Entladens und der Handhabung auf das Gerät.
4. Stellen Sie sicher, dass die Verpackung während der Handhabung und des Transports sicher verschlossen ist.
5. Vor äußeren Einflüssen (wie Feuchtigkeit, Wasser usw.) schützen, die die Verpackung beschädigen können.
6. Achten Sie darauf, dass das Gerät während der Handhabung und des Transports nicht durch Stöße, Stürze usw. und während des Betriebs nicht beschädigt wird.

EMPFEHLUNGEN ZUR ENERGIESPARUNG

Die folgenden Angaben helfen Ihnen, Ihr Produkt ökologisch und ökonomisch zu nutzen.

1. Verwenden Sie dunkle Gefäße und Emailbehälter, die die Hitze im Backofen besser leiten.
2. Wenn Sie in der Rezeptur oder in der Bedienungsanleitung angeben, dass ein Vorheizen erforderlich ist, heizen Sie den Backofen vor.
3. Öffnen Sie die Ofentür während des Kochens nicht häufig.
4. Versuchen Sie nicht mehrere Gerichte gleichzeitig im Backofen zu garen. Sie können gleichzeitig kochen, indem Sie zwei Kocher auf das Drahtgitter platzieren.
5. Mehrere Gerichte nacheinander kochen. Der Backofen wird keine Wärme verlieren.
6. Schalten Sie den Backofen einige Minuten vor Ablauf der Garzeit aus. Öffnen Sie in diesem Fall die Backofen tür nicht.
7. Gefriergut vor dem Garen auftauen.

UMWELTGERECHTE ENTSORGUNG

Bitte entsorgen sie verpackungen auf umweltfreundliche weise.

Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU in Bezug auf gebrauchte elektrische und elektronische Geräte (Elektro-und Elektronik-Altgeräte-WEEE) gekennzeichnet. Die Richtlinie bestimmt den Gesetzesrahmen für die Rücknahme und Wiederverwertung von Altgeräten in der EU.

VERPACKUNGSINFORMATIONEN

Die verpackungsmaterialien des gerätes wurden gemäß nationalen umweltschutzbestimmungen aus recyclingfähigen materialien Hergestellt. Entsorgen sie verpackungsmaterialien nicht über den Haus- oder anderen müll. Bringen sie sie zu den von örtlichen behörden zugewiesenen sammelstellen für verpackungsmaterialien.
