BEDIENUNGSANLEITUNG G9 Pro MIDLAND

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in dafür vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE Ⓙ

MIDLAND®

Midland G9/G9E Plus

▶ Instruction guide

plus G9 P8° X-TRA TALK CALL BMC MENU MIDLAND® MC

PMR446+LPD/PMR446

Index

Content 4

Coverage/range 4

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in dafür vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE Ⓙ

MIDLAND®

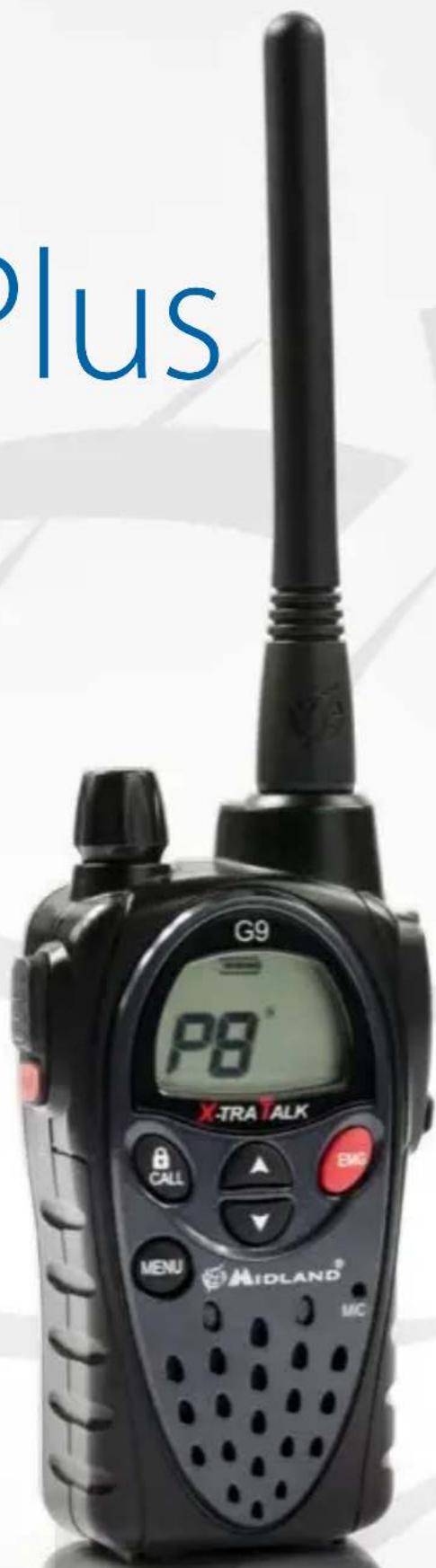

Midland G9/G9E Plus

▶ Bedienungsanleitung

Plus G9 P8° X-TRA TALK CALL BMC MENU MIDLAND® MC

PMR446+LPD/PMR446

Inhaltsverzeichnis

Inhalt 2

Reichweite 3

Batterien und Batteriefach 3

Warnhinweise 3

Eigenschaften 4

Die wichtigsten Eigenschaften 5

Versionen: 5

Beschreibung der Bedienungen und Funktionen 6

Anzeige 6

Funkgerät 8

Inbetriebnahme 10

An-/Ausschalten 10

PMR466 oder LDP Band auswählen 10

Auswahl der Kanäle 10

Anzeigen der Kanal/Subtöne 11

Übermittlung und Empfang 11

Senden TOT-Einstellung 11

Lautstärkeregelung 11

"CALL" 11

"Notruf" 12

Tastatursperre 12

MON (Monitor) Funktion/ Squelch (Rauschsperre) 12

Alle Kanäle absuchen 12

„MENÜ“ Taste 13

Auswahl der Kanäle 13

CTCSS/DCS Toneinstellung 13

CTCSS-Töne deaktivieren: 14

Hohe/niedrige Leistungsauswahl 15

VOX-Funktion 16

Vibrationsalarm 16

CALL-Funktion 16

ROGER Piepton (Ton für Übertragungsende) 17

Tastatur-Piepton 17

Notruf 17

Notrufkanal wechseln 18

Den ursprünglichen Notrufkanal (P8 DCS 50) einstellen 18

Manuelle Reichweitenkontrolle 19

Dual Watch (2-Kanalüberwachung) 19

Automatische Reichweitenkontrolle 20

Displayhelligkeit 20

Stromsparfunktion 20

Batterie aufladen 21

Technische Daten 22

Vielen Dank, dass Sie sich für Midland entschieden haben! Das tragbare Midland G9 Plus Funkgerät kann in fast allen europäischen Ländern kostenfrei eingesetzt werden. Weitere Informationen finden Sie auf der Karte „Nutzungseinschränkungen“

Das Midland G9 Plus ist eine Kombination neuester Funktechnologie zusammen mit einem stabilen, mechanischen Gehäuse und ist die ideale und effektive Lösung für Profis, die in Kontakt mit ihren Kollegen bleiben müssen (Baustellen, Gebäude, Hotel, Messen, Show-Business). Sein robustes Gehäuse, die Bedienerfreundlichkeit und das einfache Design machen es ideal für die Benutzung in allen Bereichen.

Midland G9 Plus ist in zwei Ausführungen verfügbar:

• Dual Band (PMR446/LPD)
• E Version (nur PMR446)

Dieses Handbuch bezieht sich auf beide Modelle; die Unterschiede zwischen beiden Versionen sind hervorgehoben.

Inhalt

N° 1 Einzel-Tischladegerät

N° 1 Netzadapter

N.° 4 x 1800 mAh aufladbare NiMH Akkus

N° 1 Gürtelklemme

Reichweite

Die maximale Reichweite ist abhängig von der Geländeform und wird im freien Gelände erreicht.

Die maximale Reichweite kann durch Umgebungsfaktoren, wie Behinderung durch Bäume, Gebäude oder andere Blockierungen eingeschränkt sein. Innerhalb eines Autos oder einer Metallkonstruktion, kann der Empfang reduziert sein. Die Reichweite in der Stadt, zwischen Gebäuden oder anderen Hindernissen, ist ca.1 bis 2 km. Die maximale Reichweite im Freien mit Hindernissen, wie Bäume, Blätter oder Häuser ist ca. 4-6 km. Im freien Gelände ohne Hindernisse und Sichtweite, z.B.in Bergen, kann der Empfang mehr als 12 km

Batterien und Batteriefach

Das Gerät akzeptiert die mitgelieferten aufladbaren Akkus oder wahlweise 4 Stück AA Alkaline Batterien. Öffnen des Batteriefachs: lösen Sie den Batteriehalter am unteren Teil der Rückseite des Funkgerätes und öffnen Sie die Abdeckung durch leichtes Schieben. Setzen Sie, unter Berücksichtigung der richtigen Polarität, die Batterie ein und schließen die Abdeckung.

Achtung: der mitgelieferte Aufladbare Akku muss vor Gebrauch geladen werden.

Warnhinweise

• BATTERIEN - Halten Sie sich streng an alle Warnhinweise für Batterien im Kapitel „Batterie aufladen“.
• Das Funkgerät darf auf keinen Fall geöffnet werden! Die präzise Mechanik und Elektronik des Funkgerätes erfordern Erfahrung und spezielle Geräte. Aus diesem Grund und da es bereits auf maximale Leistung kalibriert ist, darf das Funkgerät nicht neu eingestellt werden. Bei nicht genehmigtem Öffnen des Funkgerätes erlischt die Garantie.
• Kein Reinigungsmittel, Alkohol, Lösungsmittel oder Schleifmittel zur Reinigung verwenden. Benutzen Sie nur ein weiches sauberes Tuch. Bei starker Verschmutzung des Funkgerätes befeuchten Sie das Tuch mit Wasser und neutraler Seife.

Eigenschaften

• Neue Eigenschaft 'Rauschunterdrückung für Übertragungsende'
• „Dual PTT“ Sendetaste für Senden mit hoher oder niedriger Leistung. Das Midland G9 Plus hat eine doppelte Sendetaste (PTT). Mit dieser neuen Funktion ist es möglich, bei jedem Senden die Sendeleistung (hoch oder niedrig) zu wählen, die nötig ist, um die Sprechverbindung herzustellen. Damit kann erheblich an Batteriestrom eingespart werden.
• „Notruf“ Eigenschaft. Midland G9 Plus enthält eine neue und wichtige Eigenschaft: ein Kanal, der für Notfälle zugewiesen ist. Ein Funkverkehr kommt gewöhnlich zwischen zwei oder mehreren Personen zustande, die denselben Kanal eingestellt haben: es ist nicht möglich, zwischen verschiedenen Kanälen zu empfangen oder senden. Mit der „Notruf“-Funktion können Sie auch den Notrufkanal kontrollieren. Alle Benutzer eines Midland G9 Plus können auf dem eingestellten Kanal kommunizieren und gleichzeitig Notruf-Meldungen auf dem zugewiesenen Kanal empfangen/senden. Durch drücken der EMG Taste für 3 Sekunden wird ein Notruf an alle, in Reichweite befindlichen G9 Geräte, gesendet: sie werden automatisch auf den „EC“-Kanal (No-trufkanal) eingestellt.
• „Manuelle Reichweitenabfrage Eigenschaft“: durch zweimaliges Drücken der EMG-Taste erhalten Sie eine Bestätigung der in Reichweite befindlichen Geräte.
• „Vox Rückruf Eigenschaft“: wenn ein Funkgerät ständig im VOX Modus sendet, wird der Vox Rückruf automatisch nach 20 Sekunden gestoppt, um anderen Benutzern eine Übertragung zu ermöglichen.

Die wichtigsten Eigenschaften

• Leistung: 500mW (PMR446); 10mW (LPD)
- Betriebstemperatur: Von -20^ bis +55^
• Rauschunterdrückung für Übertragungsende
• 38 CTCSS und 104 DCS Kodierungstöne
• Doppel-Sendetaste für Hohe oder Niedrige Sendeleistung
- Notruf
- Reichweitenkontrolle
- VOX einstellbar in 3 Stufen mit „Rückruf“
- Vibrationsalarm
- Tastatursperre
- Autom. Stromsparfunktion: autom. ökonomischer Stromkreis
- Anzeige bei schwacher Batterie
• Dual Watch (2-Kanalüberwachung)
- CALL (Anrufsignalisierung) mit 5 auswählbaren Melodien
- SCAN (Suchlauf)
- Monitor
- Ausser Reichweite
• Roger Piepton
• Hohe/Niedrige Leistung
• LCD Anzeige mit Hintergrundbeleuchtung
- Stromversorgung: 4 AA aufladbare NiMH Akkus (oder ein optionales 800 mAh NiMH Akkupack)
• 2-poliger Anschlussstecker

Versionen:

• G9 Plus Dual Band (PMR446/LPD)
24 PMR446 Kanäle(8+16 voreingestellt)/69 LPD Kanäle
• G9E Plus (nur PMR446)
24 PMR446 Kanäle(8+16 voreingestellt)

Beschreibung der Bedienungen und Funktionen

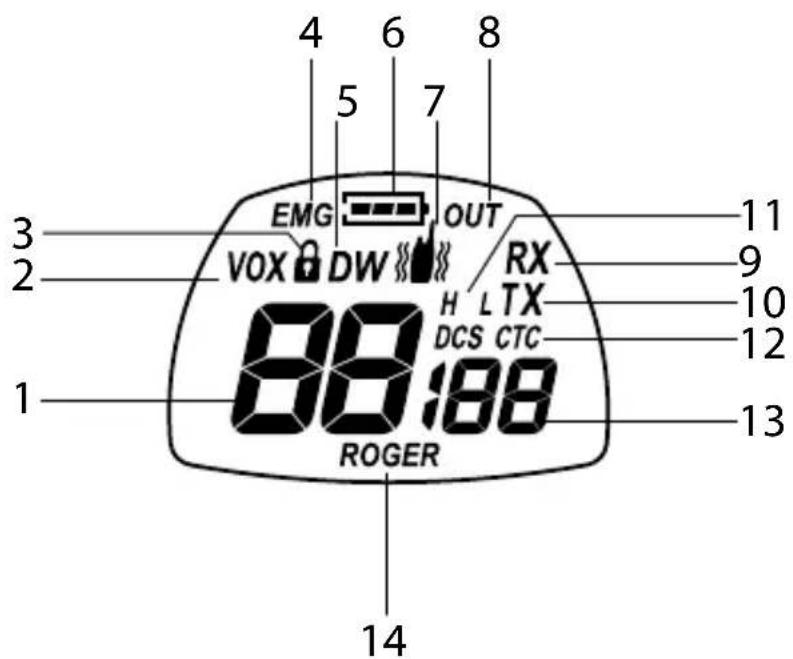

Anzeige

4 5 6 7 8 3 EMG OUT 2 VOX DW RX H L TX DCS CTC 1 88:88 ROGER 11 9 10 12 13 14

Ihr Midland G9 Plus informiert Sie über das Liquid Crystal Display (LCD) ständig über den aktuellen Betriebsstatus. Im Folgenden werden die Symbole mit ihren entsprechenden Parameter für den Betriebsstatus des Gerätes erklärt:

1. KANAL Diese zwei grossen Ziffern zeigen den ausgewählten Kanal an
2. VOX VOX Funktion aktiviert
3.	Dieses Symbol erscheint bei aktivierter Ta-stensperre
4. EMG Notruffunktion ativiert
5. DW Dual Watch aktiviert
6.	Zeigt den Batteriestatus an
7.	Vibrationsalarm aktiviert
8. OUT	Erscheint, wenn die autom. Reichweitenkon-trolle den Kontakt zu anderen Funkgeräten verliert
9. RX Empfangsmodus
10. TX Zeigt eine Übermittlung an (PTT gedrückt)
11. H(Hoch) / L(Niedrig) Hohe oder niedrige Leistung ausgewählt. Die Ausgangsleistung bei dem grossen PTT Ta-stenteil hängt von Ihrer Vorauswahl ab
12. CTCSS/DCS Zeigt den ausgewählten Typ der Subtöne an
13. CTCSS/DCS Diese drei kleinen Ziffern zeigen den ausgewählten Code der CTCSS/DCS Töne an (1-38 / 1-104)
14. ROGER Roger Piepton aktiviert

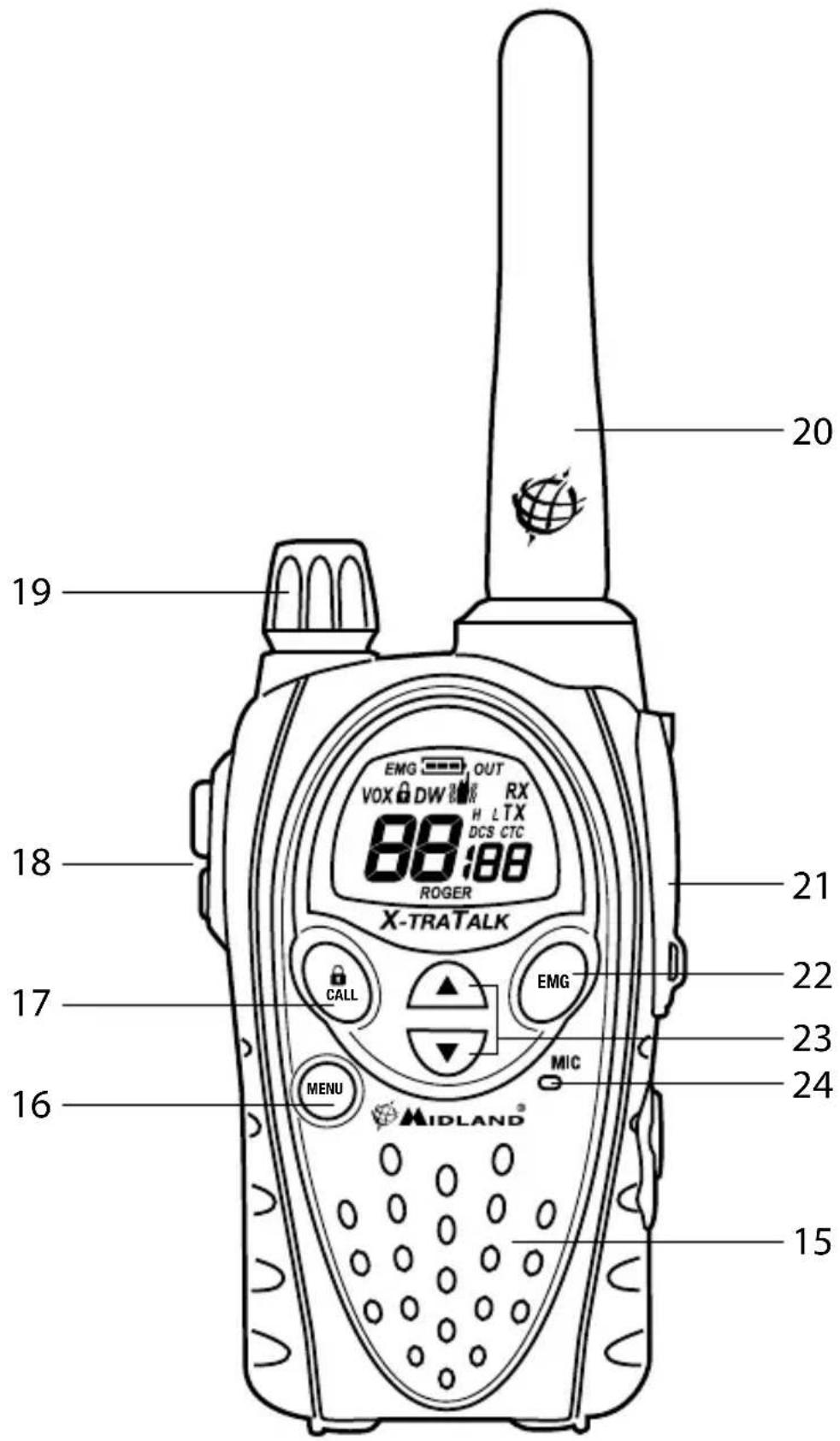

Funkgerät

20 19 18 21 22 17 16 MENU MEMS X-TRATALK EMG OUT VOX DW RX H L TX DCS CTC 88:88 ROGER

In dieser Abbildung sind die einzelnen Teile des Gerätes dargestellt:

15. Eingebauter Lautsprecher	Hier ist der Lautsprecher eingebaut.
16. MENÜ Taste Drücken Sie dieser Taste, um das MENÜ des Funkgerätes aufzurufen.
17. CALL/⚠ Taste	Eine Anrufsignalisierung auf dem ausgewählten Kanal senden. Wenn Sie diese Taste ca. 5 Sekunden drücken, wird die Tastensperre aktiviert.
18. PTT (push to talk) Die Sendetaste PTT hat eine Doppelfunktion und ist 2-teilig. Drückt man den grösseren Hauptteil der Sendetaste, dann sendet das Gerät mit der vorher im Menü voreingestell- ten Leistung (entweder hoch oder niedrig), drückt man die schmalere (Boost PTT) Taste, dann sendet man immer mit höchstmögli- cher Leistung.
19. LAUTSTÄRKE Drehknopf	An-/Ausschalter des Gerätes und Einstellen der LAUTSTÄRKE für den Empfang.
20. ANTENNE Empfängt und sendet Funksignale.
21. Zubehöranschluss (unter Schutzabdeckung) Zum Anschluss externer Audiogeräte, z.B. Mikrofon, Lade- gerät usw. (2-polig)
22. EMG-Taste Zum aktivieren des Notrufs und der manuel- len Reichweitenkontrolle.
23. ▲▼ Tasten	Ändern der Einstellungen im MENÜ
24. Eingebautes Mikrofon	Hier ist das Mikrofon eingebaut.

Inbetriebnahme

An-/Ausschalten

Zum Anschalten des Funkgerätes drehen Sie den LAUTSTÄRKE-Drehknopf im Uhrzeigersinn bis es höbar klickt. Um das Funkgerät auszuschalten, Drehknopf im Gegenuhrzeigersinn drehen.

PMR466 oder LDP Band auswählen (nur in der Dual-Band Ausführung)

Midland G9 Plus (Dual-Band) ist werksseitig auf das PMR466 Band voreingestellt

Zum Wechsel in das LPD Band drücken Sie die MENÜ Taste bis das LCD den Kanal '1' zeigt.

Um in das PMR446 Band zurückzukehren drücken Sie die MENÜ-Taste bis das LCD den Kanal 'P1' zeigt.

Dieses Vorgehen deaktiviert die "EMG" Funktion; aktivieren Sie deshalb nach dem Wechsel des Frequenzbandes die Notruffunktion wieder (siehe Abschnitt „Notruffunktion“).

Auswahl der Kanäle

Drücken Sie die MENÜ-Taste. Die Nummer des Kanals auf dem Display fängt an zu blinken.

Drücken Sie die Taste ▲▼ bis der gewünschte Kanal erscheint. Zur Bestätigung drücken Sie die PTT-Taste, oder warten 5 Sekunden.

Je nach gekaufter Ausführung können Sie zwischen folgenden Kanälen wählen:

• Dual-Band Ausführung: PMR446 von P1 bis P8 und von 9p bis 24p (voreingestellt) / LPD von 1 bis 69.
• E Ausführung(nur PMR446): von P1 bis P8 und von 9p bis 24p (voreingestellt)

Kanal P8 wurde Werksseitig auf die Notruffunktion voreingestellt; wir empfehlen Ihnen diesen Kanal nicht für allgemeine Kommunikation zu nutzen!

Anzeigen der Kanal/Subtöne

Um den PMR446 Kanal und die benutzten Subtöne der voreingestellten Kanäle anzuzeigen, wählen Sie den gewünschten Kanal (von 9p bis 24p) und pressen ▼ für 3 Sekunden.

Übermittlung und Empfang

Zum Senden die betreffende PTT Taste fest drücken. Warten Sie einen Moment und sprechen dann mit normaler Stimme in Richtung Mikrofon mit einem Abstand von ca. 5 cm vom Gerät. Das Gerätedisplay zeigt TX an.

Wenn Sie fertig sind lassen Sie die PTT-Taste.

Wenn das Gerät im Empfangsmodus ist (PTT nicht gedrückt) können Gespräche automatisch empfangen werden. RX wird angezeigt.

Werkseinstellung ist „Hohe Leistung“, so ist die Sendeleistung in dieser Einstellung zunächst bei beiden PTT-Tasten die gleiche (hohe) Einstellung.

Bei externem Mikrofon gibt es dann auch nur die voreingestellte Leistung entsprechend dem Menüpunkt.

Senden TOT-Einstellung

Der Time Out Timer wird verwendet, um eine zu lange Übertragung zu verhindern. Diese Funktion blockiert vorubergehend die Übertragungen, wenn das Funkgerät über die maximal erlaubte Zeit benutzt wird.

Beim Erreichen des voreingestellten Timers wird das Funkgerät in den Empfangsmodus gezwungen.

Lautstärkeregelung

Drehen Sie den LAUTSTÄRKE-Drehknopf bis zum gewünschten Lautstärkepegel.

"CALL"

Beim Drücken der CALL Taste senden Sie ein Tonsignal an die Benutzer des gleichen Kanals. Sie können aus verschiedenen Ruftönen auswählen.

"Notruf"

Wenn die Notruffunktion aktiviert ist (EMG blinkt auf dem Display) können Sie einen Notruf an andere G9 innerhalb Ihrer Reichweite senden, durch drücken von EMG für 3 Sekunden.

Die Funktion Notruffunktion ist standardmäßig aktiviert.

Tastatursperre

Drücken Sie CALL/ für ca. 5 Sekunden und erscheint als Bestätigung auf dem Display. Nur PTT, EMG und CALL/ bleibt aktiv. Um diese Funktion zu deaktivieren drücken Sie wieder CALL/ für ca. 5 Sekunden.

MON (Monitor) Funktion/ Squelch (Rauschsperre)

Die Monitortaste deaktiviert (öffnet) vorübergehend die Rauschsperre, damit auch schwache Signale empfangen werden können.

Um die Monitorfunktion zu aktivieren müssen Sie die Tasten ▲▼ gleichzeitig für 2 Sekunden drücken. Mit der gleiche Vorgehensweise oder durch aus- und einschalten des Gerätes deaktivieren Sie diese Funktion.

Wenn MON aktiv ist hören Sie ständig ein Hintergrundrauschen.

Sie können die Monitorfunktion nur aktivieren, wenn die „Notruffunktion“ deaktiviert ist.

Alle Kanäle absuchen

Midland G9 Plus kann durch scannen der Kanäle in schneller Folge automatisch nach Signalen in den Bändern suchen. Mit dieser Funktion können Sie nach aktiven Kanälen suchen.

Wenn ein Signal gefunden wird stoppt der Suchlauf auf diesem Kanal für 5 Sekunden.

Drücken Sie ▲ für 2 Sekunden: der Suchlauf startet. Drücken Sie PTT um den Suchlauf zu stoppen: das Midland G9 Plus geht zu dem Kanal, bei dem der Suchlauf gestartet wurde.

Sie können den Suchlauf nur aktivieren, wenn die „Notruffunktion“ deaktiviert ist.

„MENÜ“ Taste

Folgende Eigenschaften können über die „MENÜ“ Taste ausgewählt werden:

• Auswahl der Kanäle
  • CTCSS Toneinstellung
• DCS Toneinstellung
  • Hohe/niedrige Leistungsauswahl (nur im PMR446 Band)
  • VOX
• Vibrationsalarm
• Rufmelodien
  • Roger Piepton
• Tastatur-Piepton
• Notrufkanal
  • Dual Watch (2-Kanalüberwachung)
• Reichweitenkontrolle

Auswahl der Kanäle

Drücken Sie die MENÜ-Taste. Die Nummer des Kanals auf dem Display fängt an zu blinken.

Drücken Sie die Taste ▲▼ bis der gewünschte Kanal erscheint. Zur Bestätigung drücken Sie die PTT-Taste, oder warten 5 Sekunden.

Je nach gekaufter Ausführung können Sie zwischen folgenden Kanälen wählen:

• Dual-Band Ausführung: PMR446 von P1 bis P8 und von 9p bis 24p (voreingestellt) / LPD von 1 bis 69.
• E Ausführung(nur PMR446): von P1 bis P8 und von 9p bis 24p (voreingestellt)

Kanal P8 wurde Werksseitig auf die Notruffunktion voreingestellt; wir empfehlen Ihnen diesen Kanal nicht für allgemeine Kommunikation zu nutzen!

CTCSS/DCS Toneinstellung

CTCSS und DCS Töne sind ähnlich den Zugangscodes und ermöglichen Funkkommunikation nur mit Benutzer, die den gleichen Kanal und Code eingestellt haben. Für jeden Kanal können Sie bis zu 38 CTCSS und 104

DCS Töne einstellen. Diese Töne können Sie auf folgende Kanäle einstellen:

• Dual-Band Ausführung: nur auf den 8 PMR446 Hauptkanälen (von P1 bis P8) und den 69 LPD Kanälen.
• E Ausführung(nur PMR446): nur auf den 8 PMR446 Hauptkanälen (von P1 bis P8)

In beiden Fällen können die voreingestellten Kanäle 9p bis 24p nicht verändert werden.

CTCSS-Töne aktivieren:

1. Gerät einschalten.
2. Gewünschten Kanal auswählen durch drücken der MENÜ-Taste und der ▲▼ Tasten.
3. Drücken Sie die MENÜ-Taste bis das Display CTC anzeigt und der CTCSS Ton rechts blinkt („of“ = kein Code - Standardzustand).
4. Durch drücken von ▲▼ den gewünschten CTCSS-Ton auswählen.
5. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

CTCSS-Töne deaktivieren:

So deaktivieren Sie CTCSS-Töne:

1. Wählen Sie den gewünschten Kanal
2. Drücken Sie die MENÜ-Taste bis auf dem Display auf der linken Seite CTCSS-Ton blinkt;
3. Wählen Sie „of“ durch die Tasten ▲▼ .

DCS-Codes aktivieren:

1. Gerät einschalten.
2. Gewünschten Kanal auswählen durch drücken der MENÜ-Taste und der ▲▼ Tasten.
3. Drücken Sie die MENÜ-Taste bis das Display DCS anzeigt und der Ton-Code rechts blinkt („of“ = kein Code - Standardzustand).
4. Durch drücken von ▲▼ den gewünschten DCS-Code auswählen.
5. Zur Bestätigung der Einstellung drücken Sie PTT oder warten 5 Sekunden.

Werksseitig ist der Kanal P8 mit DCS-Ton 50 (P850) für die Notruffunktion eingestellt; benutzen Sie diesen nicht zur allgemeinen Kommunikation!!

DCS-Codes deaktivieren:

Wählen Sie den gewünschten Kanal

1. Drücken Sie die MENÜ-Taste bis auf dem Display auf der rechten Seite DCS-Code blinkt.
2. Wählen Sie „Aus“ durch die Tasten ▲▼.

Hohe/niedrige Leistungsauswahl (nur im PMR446 Band)

Um den Leistungspegel auszuwählen, drücken Sie die MENÜ-Taste, bis auf dem Display Pr erscheint. Mit den Tasten ▲▼ wählen Sie L (niedrige Leistung) oder H (hohe Leistung). Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Bei einer vollständig geladenen Batterie ist die hohe Leistung 500 mW (ERP) und bei niedriger Leistung 10 mW (ERP).

Wenn Sie Ihr Funkgerät für kurze Reichweite verwenden, können Sie niedrige Leistung wählen und somit Ihre Batterie schonen.

Auf LPD Kanälen (diese gibt es nur bei der G9 Dual Band Version) ist die Ausgangsleistung immer automatisch entsprechend den gesetzlichen Höchstwert von 10 mW (ERP).

• PMR446 Kanäle: Funktion der doppelten PTT Taste nach Einstellung (High oder Low) im Menü. Haben Sie dort "H" (hohe Leistung) gewählt, dann erzielt jede der beiden Tasten die hohe Sendeleistung. Haben Sie "L" (low (niedrige) Leistung) gewählt, dann sendet Ihr Gerät beim Drücken der grossen Taste mit kleiner und beim Drücken des kleineren Tastenteils (Boost PTT) mit hoher Leistung.
• LPD Kanäle: hier gibt es keine High/Low Leistungseinstellung im Menü, daher führt ein Tastendruck auf jeder der beiden Tasten zur gleichen Leistung von 10 mW (nur bei der Dual Band Version).

WARNUNG: zum Optimieren des Stromverbrauchs ist es empfehlenswert, die Sendeleistung im Menü auf „L-low“ einzustellen. In diesem Fall bekommen Sie die hohe Leistung beim Drücken der Boost PTT-Taste, also nur dann, wenn Sie die hohe Leistung wirklich brauchen. Sie sollten diese Einstellung immer dann ändern, wenn Sie energiesparend senden wollen (werksseitig ist „H-high“ eingestellt).

VOX-Funktion

Midland G9 Plus bietet über die VOX-Funktion eine Freisprechmöglichkeit: Sie müssen nur in Richtung des Mikrofons sprechen und die Kommunikation wird automatisch gestartet.

Die VOX-Empfindlichkeit kann in 3 Stufen eingestellt werden. Die VOX-Funktion können Sie unabhängig vom Zubehör aktivieren.

Die vierte aktivierte Stufe ist der Vox Rückruf: wenn ein Funkgerät ständig im VOX Modus sendet, wird der Vox TB (Rückruf) automatisch nach 20 Sekunden gestoppt, um anderen Benutzern eine Übertragung zu ermöglichen.

Um die VOX-Funktion auszuwählen, drücken Sie die MENÜ-Taste, bis auf dem Display VOX erscheint.

Benutzen Sie ▲▼, um die Empfindlichkeitsstufe einzustellen:

• Of: Aus;
  • 1: Hoch
  • 2: Mittel
  • 3: Niedrig
  • 4: Rückruf (mit hoher Empfindlichkeit)

Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Um die VOX-Funktion auszuschalten verfahren Sie nach der oben beschriebenen Weise und wählen Sie oF.

Vibrationsalarm

Midland G9 Plus ist mit „Vibrationsalarm“ ausgestattet und ermöglicht einen stillen Alarm für eingehende Rufe.

Zum Aktivieren dieser Funktion drücken Sie die MENÜ-Taste, bis auf dem Display erscheint; mit den ▲▼ -Tasten können Sie diese Funktion aktivieren oder deaktivieren (on: aktiv, oF:inaktiv);

Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

CALL-Funktion

Midland G9 Plus kann 5 verschiedene Ruftöne senden. Um dieses Signal an andere Benutzer zu senden drücken Sie die CALL/☐-Taste.

CALL-Töne auswählen:

1. Drücken Sie die MENÜ-Taste, bis auf dem Display "CA" und der aktive Tone-Code angezeigt wird.
2. Durch Drücken von ▲▼ können Sie die 5 voreingestellten Melo-

dien anhören.

1. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

ROGER Piepton (Ton für Übertragungsende)

Wenn die PTT-Taste losgelassen wird sendet das Funkgerät dem Gesprächspartner ein Bestätigungs-Piepton, der anzeigt, dass die Übertragung beendet ist.

Beim Midland G9 Plus ist diese Funktion werksseitig deaktiviert.

Diese Funktion aktivieren:

1. Drücken Sie die MENÜ-Taste, bis auf dem Display "rb of" erscheint;
2. Wählen Sie mit den Tasten ▲▼ "on" und "rb on" wird angezeigt;
3. Zum Bestätigen der Aktivierung des Roger Pieptons drücken Sie PTT oder warten Sie 5 Sekunden.

Tastatur-Piepton

Bei jedem Tastendruck ertönt ein Piepton.

Deaktivieren des Pieptons:

1. Drücken Sie die MENÜ-Taste, bis auf dem Display "bP on" erscheint.
2. Drücken Sie ▲▼, bis „bP of“ angezeigt wird.
3. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.
4. Dadurch werden alle Pieptöne deaktiviert.
5. Zum aktivieren der Pieptöne wiederholen diesen Vorgang und wählen „bP on“

Notruf

Das Midland G9 Plus bestimmt einen Kanal für Notrufe: alle G9 Plus, die in Reichweite in Betrieb sind, können Notrufe empfangen/senden; selbst wenn sie auf unterschiedliche Kanäle eingestellt sind.

Wenn Sie die EMG-Taste gedrückt halten wechselt die Kommunikation automatisch in den Notrufkanal („EC“ auf dem Display) Ein Audiosignal wird gesendet und alle G9 in Reichweite wechseln automatisch auf den Notrufkanal („EC“).

Wenn Sie diese Funktion deaktiviert haben, können Sie keine Notrufe empfangen/senden.

Wenn das Funkgerät auf dem Notrufkanal arbeitet (EC ist angezeigt), sind alle Tasten außer PTT und CALL deaktiviert.

Das G9 Plus wechselt eine Minute nach der letzten Übermittlung zurück auf den benutzten Kanal.

Um sofort zurückzukehren, drücken Sie EMG. Jetzt können Sie alle MENÜ-Funktionen nutzen.

Aktivieren/deaktivieren der Notruffunktion

Beim Anschalten des Gerätes ist die Notruffunktion aktiviert, kann aber deaktiviert und wieder aktiviert werden:

1. Drücken Sie die MENÜ-Taste, bis auf dem Display EC on
2. Wählen Sie „EC“ mit den Tasten ▲▼ . Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Wenn die Notruffunktion aktiviert ist (EMG blinkt auf dem Display) können folgende Funktionen nicht benutzt werden: Suchlauf, Monitor, Dual Watch, Reichweitenkontrolle.

Notrufkanal wechseln

Der Notrufkanal ist Standardmässig P8 DCS 50; Sie können ihn aber nach Ihren Bedürfnissen ändern.

Wichtig: vergewissern Sie sich, dass die Notruffunktion aktiv ist! (EMG blinkt). Sollten Sie den zugewiesenen Kanal für die Notruffunktion wechseln, müssen Sie die gleiche Änderung bei allen Funkgeräten vornehmen!

1. Drücken Sie die MENÜ-Taste, bis auf dem Display "EC on" erscheint.

2. Drücken Sie erneut MENÜ (of wird angezeigt) und wählen Sie mit ▲▼ den gewünschten Kanal.

3. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Wichtig: vergewissern Sie sich, dass die Notruffunktion aktiv ist! (EMG blinkt).

Sollten Sie den zugewiesenen Kanal für die Notruffunktion wechseln, müssen Sie die gleiche Änderung bei allen Funkgeräten vornehmen!

Den ursprünglichen Notrufkanal (P8 DCS 50) einstellen

1. Drücken Sie die MENÜ-Taste, bis auf dem Display "EC on" erscheint.

2. Drücken Sie erneut MENÜ und wählen „of“

3. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Wenn Sie einen der Standardkanäle für die Notruffunktion zuweisen, dürfen Sie ihn nur für diesen Zweck benutzen, da dies sonst zu Störungen führt.

Manuelle Reichweitenkontrolle

Mit dieser Funktion können Sie herausfinden, ob andere Funkgeräte in Ihrer Reichweite sind.

Durch zweimaliges Drücken der Taste EMG wird eine Anfrage zu anderen G9 Geäten ausgesendet, die in Ihrer Reichweite in Betrieb sind und automatisch auf den gleichen Kanal geschalten.

Wenn ein Funkgerät antwortet ist es in Ihrer Reichweite und Sie bekommen einen Bestätigungston.

Diese Funktion kann nur benutzt werden, wenn die „autom. Reichweitenkontrolle“ nicht aktiv ist.

Dual Watch (2-Kanalüberwachung)

Mit der Dual Watch Funktion können Sie ständig zwei Kanäle Ihrer Wahl zur selben Zeit überwachen.

Aktivieren - Deaktivieren

1. Drücken Sie die MENÜ-Taste, bis auf dem Display "DW of" erscheint.
2. Wählen Sie den zweiten Kanal zur Überwachung durch Drücken von ▲▼.
3. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden. Auf dem Display wird wechselweise der benutzte Kanal und der überwachte Kanal angezeigt.
4. Drücken Sie zum Beenden dieser Funktion MENÜ.

Wenn das Funkgerät eine Übermittlung auf einem der beiden Kanäle erkennt, wird Dual Watch angehalten und bleibt 5 Sekunden auf dem entsprechenden Kanal, damit der Benutzer auf den Ruf antworten kann. Nach dieser Pause startet Dual Watch wieder.

Sie können diese Funktion nur aktivieren, wenn die „Notruffunktion“ deaktiviert ist.

Automatische Reichweitenkontrolle

Wenn dieser Modus eingestellt ist, senden zwei G9 Geräte alle 30 Sekunden einen Datenkontrollcode. Sobald die Verbindung zwischen den Geräten abbricht und ein Funkgerät diesen Datenkontrollcode zweimal hintereinander nicht empfängt, fängt das Symbol OUT auf dem Display an zu blinken und Sie hören ein Piepton.

Sie können diese Funktion nur aktivieren, wenn die „Notruffunktion“ deaktiviert ist.

Aktivieren – Deaktivieren

1. Drücken Sie die MENU-Taste, bis auf dem Display "OUT" und "Or of" angezeigt wird; wählen Sie "Or on" (aktiviert) mit den ▲▼ Tasten.
2. Schalten Sie beide Funkgeräte aus.
3. Schalten Sie die Geräte zeitgleich ein.

Zum deaktivieren drücken Sie die MENU-Taste, bis auf dem Display "OUT" und "Or on" angezeigt wird; wählen Sie "Or of" (deaktiviert) mit den ▲▼ Tasten.

Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Displayhelligkeit

Bei schwachen Lichtverhältnissen drücken Sie kurz auf EMG und aktivieren dadurch die Displaybeleuchtung für ca. 5 Sekunden. Jedesmal, wenn die MENÜ-Taste gedrückt wird, wird automatisch die Displaybeleuchtung aktiviert.

Stromsparfunktion

Die Stromsparfunktion der Batterie reduziert den Verbrauch um ca. 50%. Die Stromsparfunktion wird automatisch aktiviert, wenn das Funkgerät länger als 7 Sekunden kein Signal empfängt. Wenn die Batterien schwach sind, erscheint das Symbol ☐ auf dem Display: ersetzen Sie die Batteien oder laden den Akku.

Sie können die Stromsparfunktion nur aktivieren, wenn die „Notruffunktion“ deaktiviert ist.

Batterie aufladen

1. Verbinden Sie den Netzadapter mit der Wandsteckdose und verbinden den Netzadapter mit der Tischladestation. Die Ladezeit beträgt 12/14 Stunden bis zur vollständigen Aufladung.
2. Stellen Sie Ihr Funkgerät in die Ladestation. Das rote Licht an der Ladestation beginnt zu leuchten.
3. Wenn der Ladevorgang beendet ist entfernen Sie das Funkgerät aus der Ladeschale und entfernen den Netzadapter von der Wandsteckdose.

Batterien nicht überladen! Nach der vollständigen Aufladung stoppt der Ladevorgang nicht automatisch. Achten Sie deshalb darauf, dass das Funkgerät aus der Ladeschale genommen wird, sobald die Batterien geladen sind; andernfalls können das Funkgerät und die Batterien beschädigt werden.

Laden Sie niemals Alkaline (Nickeleisen) Batterien oder nichtaufladbare Batterien. Achten Sie beim Laden des Funkgerätes, dass nur aufladbare NI-MH Batterien oder der mitgelieferte Akku in das Batteriefach eingelegt werden. Alkaline (Nickeleisen) Batterien sind nicht aufladbar! Batterien, die nicht aufladbar sind können auslaufen, explodieren oder brennen und Schaden verursachen!

Bei der Verwendung von Ladegeräten, die nicht für dieses Funkgerät vorgesehen sind, kann das Gerät beschädigt werden oder Explosionen und Verletzungen verursacht werden.

Batterien nicht ins Feuer werfen und nicht neben heiße Gegenstände stellen; dies kann zu Explosionen und Verletzungen führen. Entsorgen Sie Batterien entsprechend den lokalen Bestimmungen.

Mischen Sie alte Batterien nicht mit neuen Batterien oder Batterien unterschiedlichen Typs oder Batterien, die unterschiedlich benutzt wurden

Technische Daten

Kanäle G9 PLUS 8+ 16 vorprogrammiert (PMR 446) + 1-69 (LPD)

G9E PLUS 8+ 16 vorprogrammiert (PMR 446)

Frequenzbereiche 446.00625-446.09375 MHz(PMR446).433.075- 434.775 MHz (LPD)

Kanalabstand 12.5 kHz (PMR446) bzw. 25 kHz (LPD)

Frequenzerzeugung CPU gesteuertes PLL System

Stromversorgung 4.8 bis max. 6 VDC

Arbeitstemperaturbereich von -20° to +50°C

Abmessungen 110x58x32 mm (Höhe x Breite x Tiefe)

Gewicht (ohne Batterien) ca. 114 g

Duty Cycle (Betriebsperioden TX 5 %, RX 5 %, StandBy 90 %

Sender

Sendeleistung (gemessen als 10mW oder 500 mW (schaltbar bei Strahlungsleistung über Antenne)PMR 446)

Modulation FM, 8k50F3E, 16K0F3E

Störstrahlungsunterdrückung nach EN Norm EN 300 296-2

Empfänger

Empfindlichkeit für 12dB SINAD 0,35μV

Nachbarkanalunterdrückung 70dB

Audio Ausgangsleistung 300mW bei10% Klirrfaktor

Zwischenfrequenzen 1.ZF:21,4 MHz ; 2.ZF:450 KHz

Mikrofon und Ladeanschluss 2.5 mm stereo

externer

3.5mm mono

Lautsprecher/ Höreranschluss

Abweichungen von den Technischen Daten im Zuge der Weiterentwicklung bleiben vorbehalten.

Hiermit erklärt CTE International das dieses G9 PLUS den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG entspricht.

WARNUNG: Um im Bedarfsfall die Funkanlage sicher vom Stromnetz trennen zu können, ziehen Sie bitte - falls notwendig- den Stecker des Ladeadapters hinaus. Das Ladegerät muss sich in der Nähe der Funkanlage befinden und jederzeit leicht zugänglich sein.

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in dafür vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE Ⓙ

MIDLAND®

Midland G9/G9E Plus

▶ Manual de instrucciones

plus G9 P8° X-TRA TALK CALL BMC MENU MIDLAND® MC

PMR446+LPD/PMR446

Tabla de contenidos

Contenido 2

Rango de cobertura 3

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in dafür vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE Ⓙ

MIDLAND®

Midland G9/G9E Plus

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in dafür vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE Ⓙ

MIDLAND®

Midland G9/G9E Plus

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in dafür vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE Ⓙ

MIDLAND®

Midland G9/G9E Plus

▶ Δηγιες χρησης

Plus G9 P8° X-TRA TALK CALL BMC MENU MIDLAND® MC

PMR446+LPD/PMR446

Περίληψη

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in dafür vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE Ⓙ

MIDLAND®

Midland G9/G9E Plus

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in dafür vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE Ⓙ

MIDLAND®

Midland G9/G9E Plus

▶ Channels

Plus G9 P8° X-TRA TALK CALL BMC MENU MIDLAND® MC

PMR446+LPD/PMR446

Channel On Display Frequency Tone CTCSS

1 P1 446.00625

2 P2 446.01875

3 P3 446.03125

4 P4 446.04375

5 P5 446.05625

6 P6 446.06875

7 P7 446.08125

8 P8 446.09375

9 09 446.00625 114.8 CTCSS

10 10 446.01875 114.8 CTCSS

11 11 446.03125 114.8 CTCSS

12 12 446.04375 114.8 CTCSS

13 13 446.05625 114.8 CTCSS

14 14 446.06875 114.8 CTCSS

15 15 446.08125 114.8 CTCSS

16 16 446.09375 114.8 CTCSS

17 17 446.00625 192.8 CTCSS

18 18 446.01875 192.8 CTCSS

19 19 446.03125 192.8 CTCSS

20 20 446.04375 192.8 CTCSS

21 21 446.05625 192.8 CTCSS

22 22 446.06875 192.8 CTCSS

23 23 446.08125 192.8 CTCSS

24 24 446.09375 192.8 CTCSS

LPD Frequency

CH	Freq	CH	Freq	CH	Freq	CH	Freq
1	433.075	21	433.575	41	434.075	61	434.575
2	433.100	22	433.600	42	434.100	62	434.600
3	433.125	23	433.625	43	434.125	63	434.625
4	433.150	24	433.650	44	434.150	64	434.650
5	433.175	25	433.675	45	434.175	65	434.675
6	433.200	26	433.700	46	434.200	66	434.700
7	433.225	27	433.725	47	434.225	67	434.725
8	433.250	28	433.750	48	434.250	68	434.750
9	433.275	29	433.775	49	434.275	69	434.775
10	433.300	30	433.800	50	434.300
11	433.325	31	433.825	51	434.325
12	433.350	32	433.850	52	434.350
13	433.375	33	433.875	53	434.375
14	433.400	34	433.900	54	434.400
15	433.425	35	433.925	55	434.425
16	433.450	36	433.950	56	434.450
17	433.475	37	433.975	57	434.475
18	433.500	38	434.000	58	434.500
19	433.525	39	434.025	59	434.525
20	433.550	40	434.050	60	434.550

CTCSS TONE TABLE: 38 tones

N°	FREQ. (Hz)	N°	FREQ. (Hz)	N°	FREQ.(Hz)
01	67.0 14	107.2 27	167.9
02	71.9 15	110.9 28	173.8
03	74.4 16	114.8 29	179.9
04	77.0 17	118.8 30	186.2
05	79.7 18	123.0 31	192.8
06	82.5 19	127.3 32	203.5
07	85.4 20	131.8 33	210.7
08	88.5 21	136.5 34	218.1
09	91.5 22	141.3 35	225.7
10	94.8 23	146.2 36	233.6
11	97.4 24	151.4 37	241.8
12	100.0 25	156.7 38	250.3
13	103.5 26	162.2

DCS (Digital Code) TONE TABLE: 104 codes

N°	CODE	N°	CODE	N°	CODE	N°	CODE	N°	CODE
1	023	22	131	43	251	64	371	85	532
2	025	23	132	44	252	65	411	86	546
3	026	24	134	45	255	66	412	87	565
4	031	25	143	46	261	67	413	88	606
5	032	26	145	47	263	68	423	89	612
6	036	27	152	48	265	69	431	90	624
7	043	28	155	49	266	70	432	91	627
8	047	29	156	50	271	71	445	92	631
9	051	30	162	51	274	72	446	93	632
10	053	31	165	52	306	73	452	94	654
11	054	32	172	53	311	74	454	95	662
12	065	33	174	54	315	75	455	96	664
13	071	34	205	55	325	76	462	97	703
14	072	35	212	56	331	77	464	98	712
15	073	36	223	57	332	78	465	99	723
16	074	37	225	58	343	79	466	100	731
17	114	38	226	59	346	80	503	101	732
18	115	39	243	60	351	81	506	102	734
19	116	40	244	61	356	82	516	103	743
20	122	41	245	62	364	83	523	104	754
21	125	42	246	63	365	84	526

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in dafür vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE Ⓙ

MIDLAND®
