BEDIENUNGSANLEITUNG BTBD 1020 D EINHELL

Art.-Nr.: 42.505.90 I.-Nr.: 01014 Art.-Nr.: 42.507.85 I.-Nr.: 01014 Art.-Nr.: 42.507.90 I.-Nr.: 01014 Art.-Nr.: 42.512.20 I.-Nr.: 01014 Art.-Nr.: 42.512.10 I.-Nr.: 01014 SB 701/1 SB 1020/1W SB 1020/1D SB 1625/1W SB 1625/1D Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 12 Bitte Seite 2 ausklappen Please fold out page 2 . Veuillez déplier les page 2 Gelieve blz. 2 uit te vouwen Aprire le pagine dalla 2 Prosimy rozłożyć instrukcję na stronach 2 Molimo da otvorite stranice 2 Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 23

230 V 400 V Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 34

Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 45

Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 6D 1.0. Gerätebeschreibung (Abb. 1/2/3)

3. Befestigungsschrauben

7. Keilriemenabdeckung

12. Befestigungsbohrungen

13. Klappbarer Späneschutz

2.0. Lieferumfang Säulenbohrmaschine Zahnkranzbohrfutter Bohrfutterschlüssel Klappbarer Späneschutz Schraubstock 3.0. Bestimmungsgemäße Verwendung Diese Säulenbohrmaschine ist zum Bohren von Metall, Kunststoff, Holz und ähnlichen Werkstoffen bestimmt und darf nur im privaten Haushaltsbereich verwendet werden. Lebensmittel und gesundheitsgefährdende Materialien dürfen mit der Maschine nicht bearbeitet werden. Das Bohrfutter ist nur für die Verwendung von Bohrern und Werkzeugen mit einem Schaft- durchmesser vom 3-16 mm und zylindrischen Werk- zeugschaft geeignet. Darüberhinaus können auch, wie in Kap. 7.5 beschreiben, Werkzeuge mit Kegel- schaft (siehe tech. Daten der jeweiligen Ausführung Kap. 9) verwendet werden.Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Die Maschine ist für Kurzzeitbetrieb konzipiert (S2 15 min.). Für jede andere Verwendung als in dieser Bedienungsanleit-ung angegeben, übernehmen wir keine Haftung, ebenso er-lischt damit jeder Garantieanspruch. 4.0. Sicherheitshinweise Bei der Konstruktion der Säulenbohrmaschine wurde darauf geachtet, dass Gefährdungen bei bestimm- ungsgemäße Anwendung weitgehend ausge- schlossen sind. Dennoch gibt es einige Sicherheitsmaßnahmen die zu beachten sind, damit Restgefahren ausgeschlossen werden können. Richtige Netzspannung beachten! Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt. Schutzkontaktsteckdose verwenden! Das Gerät darf nur an einer Steckdose mit ordnungsgemäß installiertem Schutzkontakt betrieben werden. Achtung! Verlängerungskabel! Der Litzenquerschnitt eines Verlängerungskabels muss mindestens 1,5 mm

betragen. Rollen ‚Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden. Schutz vor elektrischem Schlag! Schützen Sie das Gerät vor Feuchtigkeit. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden. Überprüfen Sie vor jeder Benutz- ung das Gerät und die Netzanschlussleitung mit Stecker auf Schäden. Vermeiden Sie Körperberühr- ungen mit geerdeten Teilen, z.B. Rohren, Heizkörper etc... Schutz vor Brand oder Explosion! Im Inneren des Gerätes befinden sich funkenbildende Bauteile. Benutzen Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr. Gerät mit Sorgfalt behandeln! Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise über den Werkzeugwechsel. Geeignete Arbeitskleidung und Schutzausrüstung tragen! Nicht geeignet ist weite Kleidung, sie kann von beweglichen Teilen erfasst werden oder Sie können

Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 78

hängen bleiben. Tragen Sie bei langen Haaren ein Haarnetz. Tragen Sie bei Arbeiten mit Werkzeug- maschinen grundsätzlich keinen Schmuck. Tragen Sie unbedingt eine Schutzbrille. Bei Nichtbeachtung können Augenverletzungen entstehen. Arbeitsplatz in Ordnung halten! Unordnung in Ihrem Arbeitsbereich führt leicht zu Unfällen. Lassen Sie keine Werkzeuge, Gegenstände oder Kabel im unmittelbaren Arbeitsbereich liegen, Stolpergefahr! Sorgen Sie für ausreichende Beleuchtung. Auf andere Personen achten! Achten Sie bei der Benutzung des Gerätes auf andere Personen, vor allem Kinder, und halten Sie diese von Ihrem Arbeitsbereich fern. Lassen Sie niemanden das Gerät oder das Kabel berühren. Werkzeuge sicher aufbewahren! Unbenutzte Geräte an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern aufbewahren. Gerät nicht überlasten! Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke, für die sie nicht bestimmt sind. Sicherer Stand bei der Arbeit! Achten Sie bei Ihrer Arbeit auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen, halten Sie immer das Gleichgewicht. Netzstecker ziehen- bei Nichtgebrauch des Werkzeugs, vor der Wartung und beim Wechseln der Bohrer. Netzstecker ziehen- Stellen Sie sicher, daß der netzanschluß mit nindestens 10 A abgesichert ist. Unbeabsichtigten Anlauf vermeiden! Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist. Beobachten Sie Ihre Arbeit! Beobachten Sie stets die Maschine und den Gegen- stand, den Sie bearbeiten. Verwenden Sie Ihre Maschine niemals, wenn Sie unkonzentriert oder ab- gelenkt sind. Verwenden Sie Ihre Maschine niemals unter Alkohol- oder Tabletteneinfluss. maximale Werkstückgröße! Es dürfen nur Werkstücke (max. 20 x 20 cm) bear- beitet werden, die am Bohrtisch oder im Schraub- stock sicher gespannt werden können. Werkzeug auf Beschädigung überprüfen! Vor dem Gebrauch des Werkzeugs müssen Schutz- vorrichtungen oder leicht beschädigte Teile sorgfältig auf Ihre einwandfreie Funktion untersucht werden. Kontrollieren Sie regelmäßig das Kabel des Werk- zeugs. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwand- freien Betrieb sicherzustellen. Beschädigte Schutz- vorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausge- wechselt werden, soweit nichts anderes in der Be- dienungsanleitung angeben ist. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein und ausschalten lässt. Warnung! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs als in dieser Gebrauchanleit- ung angegeben, kann eine Verletzungsgefahr für Sie bedeuten. Lesen Sie nun die Bedienungsanleitung und befolgen Sie die darin enthaltenen Anweisungen. 5.0. Aufstellung

5.1.Montage der Maschine (Abb. 1/4/5)

Legen Sie sich die Bodenplatte (1) zurecht. Befestigen sie die Säule (2) mit Flansch mit den beiliegenden Schrauben (3). Setzen sie das Schneckenrad in den Bohrtisch- halter ein. Nun legen sie die Zahnstange (30) in den Bohr- tischhalter (5) mit der Verzahnung zum Schneckenrad ein (gleicher Überstand). Diese Teile müssen sie nun zusammen über die Säule (2) schieben. Dabei ist zu beachten, daß die Zahnstange in der Verzahnung des Schneckenrades sitzt. Für die Sicherung der Zahnstange am oberen Abschluß streifen sie die Führungshülse (29) über die Säule und sichern diese mit der Schraube. Jezt können sie den Tisch einsetzen und mit dem Klemmhebel spannen. Danach die Kurbel (27) aufstecken und mit der Schraube (28) fest- ziehen. Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 89

Zum Schluß setzen sie den kompletten Bohrkopf auf die Säule. Richten Sie den Kopf senkrecht mit der Bodenplatte aus und sichern diesen mit den Schrauben (35). Die 3 mitgelieferten Griffe (9) schrauben sie in den Griffhalter. Vor Montage des Bohrfutters mit dem MK- Schaft, beide Teile auf Sauberkeit überprüfen. Anschließend Kegeldorn mit kräftigen Ruck in den Konus des Bohrfutters einschieben. Danach den Konus ebenso in die Bohrspindel einschieben (Abb. 13) Vor Betrieb regelmäßig Keilriemenspannung überprüfen (Abb. 9). Hinweis: Zum Schutz vor Korrosion sind alle blanken Teile eingefettet. Vor dem Aufsetzen des Bohrfutters (10) auf die Spindel (11) müssen beide Teile mit einem umweltfreundlichen Lösungsmittel vollkommen fettfrei gemacht werden, damit eine optimale Kraftübertragung gewährleistet ist.

5.2.Aufstellen der Maschine (Abb. 4/5)

Vor der Inbetriebnahme muß die Bohrmaschine stationär montiert werden. Verwenden Sie dazu die beiden Befestigungsbohrungen (12) in der Boden- platte. Achten Sie darauf, dass die Maschine für den Betrieb und für Einstell- und Wartungsarbeiten frei zugänglich ist. Hinweis: Die Befestigungsschrauben dürfen nur so fest angezogen werden, dass sich die Grundplatte nicht verspannt oder verformt. Bei übermäßiger Beanspruchung besteht Gefahr des Bruches.

5.3.Klappbarer Späneschutz (Abb. 6)

Die drei Schrauben (21) herausschrauben. Transparenten Abdeckung (23) in den Schlitz des roten Aufnahmerahmens (24) schieben und mit den Schrauben (21) wieder fixieren. Die Höhe der Abdeckung (23) ist stufenlos einstell- bar und über die beiden Flügelschrauben (22) zu fixieren. Zum Bohrerwechsel kann der Späneschutz (13) nach oben geklappt werden.

5.4.Vor Inbetriebnahme beachten

Achten Sie darauf, dass die Spannung des Netzan- schlusses mit dem Typenschild übereinstimmt. Schließen Sie die Maschine nur an eine Steckdose mit ordnungsgemäß installiertem Schutzkontakt an. Die Bohrmaschine ist mit einem Nullspannungs- auslöser ausgestattet, der die Bediener vor unge- wolltem Wiederanlauf nach einem Spannungsabfall schützt. In diesem Fall muß die Maschine erneut einschaltet werden. 6.0. Betrieb Tragen Sie beim arbeiten mit der Tisch- bohrmaschine geeignete, engan- liegende Schutzkleidung. Tragen Sie immer eine Schutzbrille! Tragen Sie bei langen Haaren immer ein Haarnetz (oder ein Mütze)!

6.1.Allgemein (Abb. 3)

Zum Einschalten betätigen Sie den grünen Ein- Schalter „I“ (18), die Maschine läuft an. Zum Aus- schalten drücken Sie die rote Taste „O“ (19), das Ge- rät schaltet ab. Die Säulenbohrmaschine mit Dreh- strombetrieb verfügen über einen links/rechts Lauf. Der Schalter zur Drehrichtungsänderung (32) darf nur bei Motorstillstand betätigt werden! Achten Sie darauf, das Gerät nicht zu überlasten. Sinkt das Motorgeräusch während des Betriebes, wird der Motor zu stark belastet. Belasten Sie das Gerät nicht so stark, dass der Motor zu Stillstand kommt. Die Maschine ist für Kurzzeitbetrieb (S2 15 min.) konzipiert. Die Maschine darf maximal 15 Minuten unter Volllast betrieben werden, danach muss die Maschine solange ausgeschaltet werden, bis sich die Motorwicklung auf Zimmertemperatur abgekühlt hat. Dadurch wird ein Überhitzen des Motors vermieden.

6.2.Werkzeug in Bohrfutter einsetzen (Abb. 1)

Achten Sie unbedingt darauf, dass beim Werkzeug- wechsel der Netzstecker gezogen ist. Im Bohrfutter (10) dürfen nur zylindrische Werkzeuge mit dem angegebenen maximalen Schaftdurchmesser ge- spannt werden. Nur einwandfreies und scharfes Werkzeug benutzen. Keine Werkzeuge benutzen, die am Schaft beschädigt sind oder sonst in irgend- einer Weise verformt oder beschädigt sind. Setzen Sie nur Zubehör und Zusatz-geräte, die in der Bedienungsanleitung angegeben oder vom Hersteller freigebeben sind, ein.

6.3.Handhabung des Zahnkranz-Bohrfutters

(SB 701/1) Ihre Säulenbohrmaschine SB 701/1 ist mit einem Zahnbohrfutter ausgestattet. Um einen Bohrer einzu- setzen, ist zuerst der Späneschutz (13) nach oben zu klappen, anschließend der Bohrer einzusetzen Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 910

und das Bohrfutter mit dem mitgelieferten Futter- schlüssel festzuziehen. Futterschlüssel wieder abziehen. Achten Sie auf festen Sitz der eingespannten Werkzeuge. Achtung! Futterschlüssel nicht steckten lassen. Verletzungsgefahr durch Wegschleudern des Futterschlüssels.

6.4.Handhabung des Schnellspannbohrfutters

(SB 1020/1 und SB 1625/1) Die Säulenbohrmaschinen SB 1020/1 und SB 1625/1 sind mit einem Schnellspannbohrfutter aus- gestattet. Es kann der Werkzeugwechsel ohne Zu- hilfenahme einses zusätzlichen Futterschlüssels vor- genommen werden, indem man das Werkzeug in das Schnellspannbohrfutter einsetzt und von Hand festspannt

6.5.Verwendung von Werkzeugen mit kegeligem

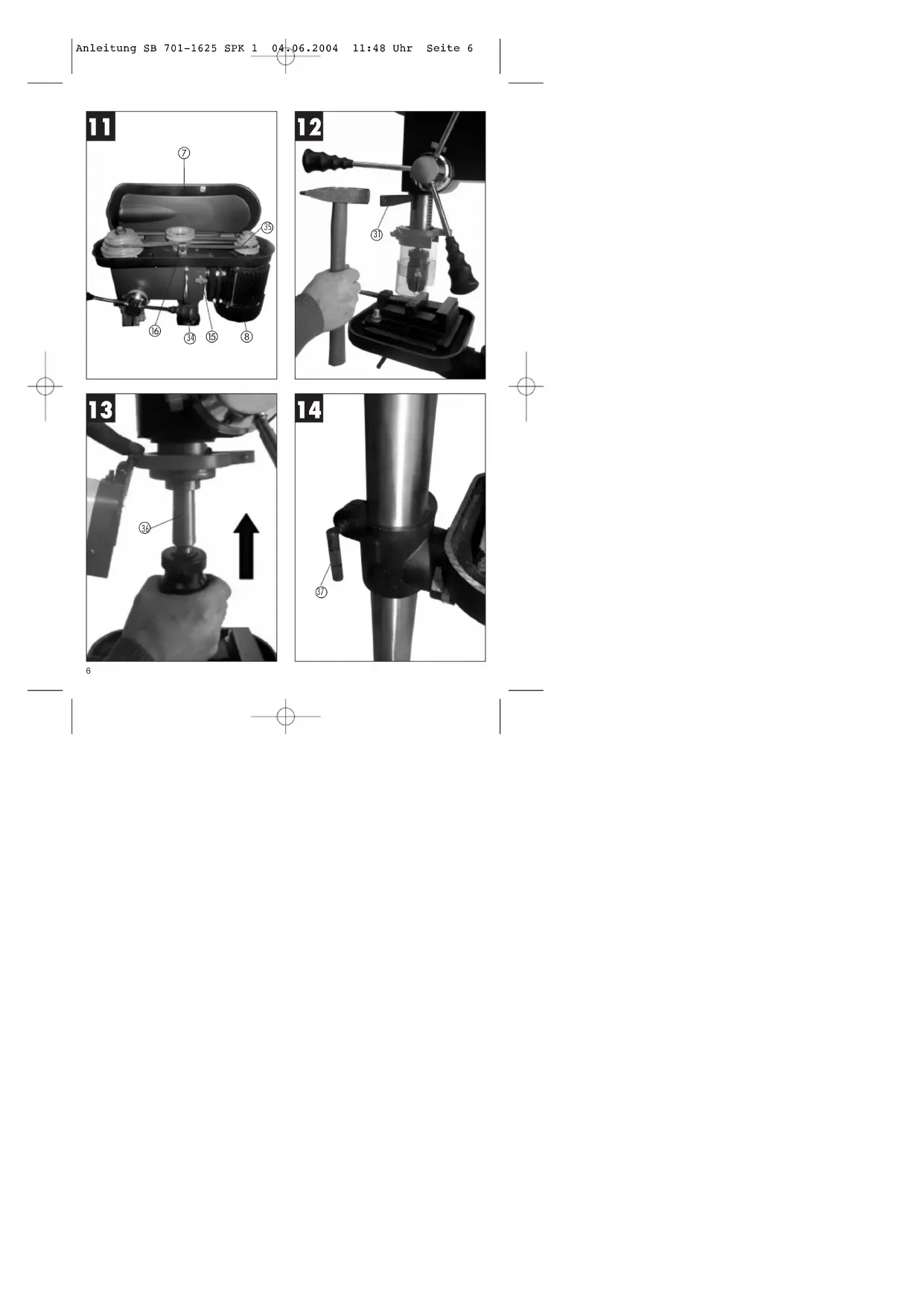

Schaft (Abb. 12/13) Die Säulenbohrmaschine verfügt über einen Bohr- spindelkonus. Um Werkzeuge mit kegeligem Schaft (MK2 bzw. MK3 Aufnahme, je nach Ausführung) zu verwenden, gehen Sie wie folgt vor: Bohrfutter in untere Position bringen. Kegelschaft mit beiliegendem Austreibkeil (31) austreiben, dabei darauf achten, daß das Werk- zeug nicht auf den Boden fallen kann. Neues Werkzeug mit Kegelschaft (36) ruckartig in den Bohrspindelkonus einschieben und festen Sitz des Werkzeuges kontrollieren.

6.6.Drehzahleinstellung (Abb. 1/2/7/8/10/11)

Schalten Sie zuerst die Maschine aus und ziehen Sie den Netzstecker. Die verschiedenen Spindeldrehzahlen können durch Umsetzen des Keilriemens eingestellt werden. Gehen Sie wie folgt vor: Lösen der Schraube (16) um die Keilriemenabdeckung (7), öffnen zu können. Fixierschrauben (15) lösen und den Motor (8) in Richtung Maschinenkopf schieben. Keilriemen auf die gewünschte Position umsetzen. Die entsprechenden Drehzahlen entnehmen Sie der Tabelle 6.12. Keilriemen spannen, indem Sie den Spanhebel (34) in richtung Motor drücken und Fixier- schraube (13) wieder festziehen. Keilriemenabdeckung schließen und mit der Schraube (16) festschrauben. Die Keilriemenabdeckung (7) muß immer fest verschlossen sein, da die Maschine mit einem Sicherheitsschalter ausgestattet ist und somit nur bei geschossener Keilriemenabdeckung (7) eingeschaltet werden kann. Achtung! Niemals die Bohrmaschine mit geöffneter Keilriemenabdeckung laufen lassen. Vor dem Öffnen des Deckels immer den Netzstecker zeihen. Niemals in laufende Keilriemen greifen.

6.7 Bohrtiefenanschlag (Abb. 8)

Die Bohrspindel besitzt einen verdrehbaren Skalenring zum Einstellen der Bohrtiefe. Einrichtarbeiten nur im Stillstand vornehmen. Bohrspindel (11) nach unten drücken bis die Bohrerspitze auf dem Werkstück anliegt. Klemmschraube (17) lockern und Skalenring (25) nach vorne drehen bis zum Anschlag. Skalenring (25) um die gewünschte Bohrtiefe zurückdrehen und mit der Klemmschraube (17) fixieren.

6.8 Neigung des Bohrtisches einstellen (Abb. 7)

Schlossschraube (26) unter dem Bohrtisch (4) lockern. Bohrtisch (4) auf das gewünschte Winkelmaß einstellen. Schlossschraube (26) wieder fest anziehen um den Bohrtisch (4) in dieser Position zu fixieren.

6.9.Höhe des Bohrtisches einstellen (Abb. 1/14)

Spannschraube (37) lockern Bohrtisch mit Hilfe der Handkurbel (27) in die gewünschte Position bringen. Spannschraube (37) wieder festziehen.

6.10 Werkstück spannen (Abb.1)

Spannen Sie Werkstücke grundsätzlich mit Hilfe eines Maschinenschraubstocks oder mit geeignetem Spannmittel fest ein. Werkstücke nie von Hand halten! Beim Bohren sollten das Werkstück auf dem Bohrtisch (4) beweglich sein, damit eine Selbstzen- trierung stattfinden kann. Werkstück unbedingt gegen Verdrehen sichern. Dies geschieht am besten durch Anlegen des Werkstückes bzw. des Maschinenschraubstocks an einen festen Anschlag. Achtung! Blechteile müssen eingespannt werden, damit sie nicht hochgerissen werden können. Stellen Sie den Bohrtisch je nach Werkstück in Höhe und Neigung richtig ein. Es muss zwischen Werkstück- oberkante und Bohrerspitze genügend Abstand bleiben.

6.11 Holzbearbeitung

Bitte beachten Sie, dass beim Bearbeiten von Holz eine geeignete Staubabsaugung verwendet werden muss, da Holzstaub gesundheitsgefährdend sein kann. Tragen Sie bei stauberzeugenden Arbeiten Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 1011

unbedingt eine geeignete Staubschutzmaske.

6.12 Arbeitsgeschwindigkeiten

Achten Sie beim Bohren auf die richtige Drehzahl. Diese ist abhängig vom Bohrerdurchmesser und dem Werkstoff. Unten aufgeführte Liste hilft ihnen bei der Wahl von Drehzahlen für die verschiedenen Materialien. Bei den angegebenen Drehzahlen handelt es sich lediglich um Richtwerte. Ø Bohrer Grauguss Stahl Eisen Aluminium Bronze

6.13. Senken und Zentrierbohren Mit dieser Tischbohrmaschine können Sie auch Senken oder Zentrierbohren. Beachten Sie hierbei, dass das Senken mit der niedrigsten Geschwindig- keit durchgeführt werden sollte, während zum Zen- trierbohren eine hohe Geschwindigkeit erforderlich ist. 7.0. Wartung und Pflege Die Tischbohrmaschine ist weitgehend wartungsfrei. Halten Sie das Gerät sauber. Ziehen Sie vor allen Reinigungs- und Wartungsar- beiten den Netzstecker. Verwenden Sie zum Reinigen keine scharfen Lös- ungsmittel. Achten Sie darauf, dass keine Flüssig- keiten in das Gerät gelangen. Fetten Sie blanke Teile nach Beendigung der Arbeiten wieder ein. Besonderes die Bohrsäule, blanke Teile des Stän- ders und der Bohrtisch sollten regelmäßig gefettet werden. Benützen Sie zum Fetten ein handels- übliches säurefreies Schmierfett. Achtung: Öl- und fetthaltige Reinigungstücher sowie Fett- und Ölrückstände nicht in den Hausmüll geben. Entsorgen Sie diese umweltgerecht. Kontrollieren und reinigen Sie regelmäßig die Lüftungsöffnungen. Lagern Sie das Gerät in einem trockenen Raum. Sollte das Gerät beschädigt sein, versuche Sie nicht, es selbst zu reparieren. Überlassen Sie die Reparatur einer Elektrofachkraft. 8.0. Ersatzteilbestellung Ersatzteile können bei der Fa. ISC GmbH bestellt werden (Adresse siehe Garantieurkunde), hierbei sollten folgende Angaben gemacht werden: Typ des Gerätes Artikelnummer des Gerätes Ident- Nummer des Gerätes Ersatzteil- Nummer des erforderlichen Ersatzteils Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 1112

Ausgangsdrehzahl 220 - 2.450 min -1 -1 -1 -1 -1 Geschwindigkeitsstufen 12 12 12 12 12 Bohrfutteraufnahme B 16 B 16 B 16 B 16 B 16 Bohrspindelkonus MK 2 MK 2 MK 2 MK 2 MK 2 Zahnkranzohrfutter Ø 3 - 16 mm Ø 3 - 16 mm Ø 3 - 16 mm Ø 3 - 16 mm Ø 3 - 16 mm Max. Schaftdurchmesser 16 mm 16 mm 16 mm 16 mm 16 mm Ausladung 126 mm 169 mm 169 mm 169 mm 169 mm Größe Bohrtisch 200 x 195 cm 260 x 260 mm 260 x 260 mm 260 x 260 mm 260 x 260 mm Winkelverstellung Tisch 45° / 0° / 45° 45° / 0° / 45° 45° / 0° / 45° 45° / 0° / 45° 45° / 0° / 45° Bohrtiefe 60 mm 80 mm 80 mm 80 mm 80 mm Säulendurchmesser 60 mm 70 mm 70 mm 70 mm 70 mm Höhe ca. 850 mm ca. 1010 mm ca. 1010 mm ca. 1590 mm ca. 1590 mm Standfläche 350 x 230 cm 405 x 240 mm 405 x 240 mm 450 x 265 mm 450 x 265 mm Gewicht 33,5 kg 52,5 kg 52,5 kg 60 kg 60 kg Schalldruckpegel LPA 61,5 dB(A) 61,5 dB(A) 61,5 dB(A) 61,5 dB(A) 61,5 dB(A) Schallleistungspegel LWA 74,5 dB(A) 74,5 dB(A) 74,5 dB(A) 74,5 dB(A) 74,5 dB(A) Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorge- nommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 12

Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 2627

Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 2728

Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 3334

Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 3940

Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 4344

Anleitung SB 701-1625 SPK 1 04.06.2004 11:48 Uhr Seite 4445

Ersatzteilliste Pos. Beschreibung Ersatzteilnr. 1 Schnellspannbohrfutter 42.512.10.01.001 2 Zahnkranzbohrfutter SB 701/1 42.505.90.01.002 3 Bohrfutterschlüssel SB 701/1 42.505.90.01.003 4 klappbarer Späneschutz 42.505.90.01.004 5 Schalter Wechselstrom 42.512.10.01.005 6 Schalter Drehstrom 42.512.10.01.006 7 Schraubstock SB 701/1 42.505.90.01.007 8 Schraubstock SB 1020/1, SB 1625/1 42.512.10.01.008 o.B. Keilriemensatz 2 tlg. 42.512.10.01.009 o.B. Montagebeutel incl. Griff 42.512.10.01.010 Ersatzteilzeichnung

GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 JahreGarantie, für den Fall, dass unser Produkt mangelhaft sein sollte.Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder derÜbernahme des Gerätes durch den Kunden. Voraussetzung fürdie Geltendmachung der Garantie ist eine ordnungsgemäßeWartung entsprechend der Bedienungsanleitung sowie die be-stimmungsgemäße Benutzung unseres Gerätes.Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr-leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan-tie gilt für den Bereich der Bundesrepublik Deutschland oder derjeweiligen Länder des regionalen Hauptvertriebspartners als Er-gänzung der lokal gültigen gesetzlichen Vorschriften. Bitte be-achten Sie Ihren Ansprechpartner des regional zuständigen Kun-dendienstes oder die unten aufgeführte Serviceadresse. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Info-Tel. 0180-5 120 509 • Telefax 0180-5 835 830 Service- und Infoserver: http://www.isc-gmbh.info Technische Änderungen vorbehalten Technical changes subject to change Sous réserve de modifications Technische wijzigingen voorbehouden Salvo modificaciones técnicas Salvaguardem-se alterações técnicas Förbehåll för tekniska förändringar Oikeus teknisiin muutoksiin pidätetään Der tages forbehold för tekniske ændringer Tekniske endringer forbeholdes Con riserva di apportare modifiche tecniche Technikai változások jogát fenntartva Technické změny vyhrazeny Tehnične spremembe pridržane. Zadržavamo pravo na tehnične izmjene. Technické změny vyhradené Zastrzega się wprowadzanie zmian technicznych Se rezervå dreptul la modificåri tehnice. Сохpaняeтcя прaво на тeхничeскиe изменения Зaпазва се правото за технически промени √ ηٷÛÎÂÓ·ÛÙ‹˜ ‰È·ÙËÚ› ÙÔ ‰Èη›ˆÌ·Ù¯ÓÈÎÒÓ ·ÏÏ·ÁÒÓ Teknik de©iµiklikler olabilir
