BEDIENUNGSANLEITUNG EM 41 BEURER

1.Zum Kennenlernen 3

1.1 Was ist und kann Digital TENS/EMS? 3
1.2 Lieferumfang 4

1. Wichtige Hinweise 5
2. Stromparameter 7

3.1 Impulsform 7
3.2 Impulsfrequenz 7
3.3 Impulsbreite 7
3.4 Impulsintensitat 7
3.5 Zyklusgesteuerte Impulsparameter-Variation 7

4.Gerätebeschreibung 7

4.1 Bezeichnung der Komponenten 7
4.2 Tastenfunktionen 8

1. Inbetriebnahme 8
2. Programmübersicht 8

6.1 Grundsatzliches 8
6.2 TENS-Programme 9
6.3 EMS-Programme 10
6.4 MASSAGE-Programme 11
6.5 Hinweise zur Elektrodenplatzierung 11

1. Anwendung 12

7.1 Hinweise zur Anwendung 12
7.2 Ablauf für die Programme 01-10 TENS, EMS und MASSAGE ....12
7.3 Ablauf für die TENS/EMS-Programme 11-20 (Ind.-Prog.) 12
7.4 Änderungen der Einstellungen 13
7.5 Doctor's Function 13

1. Reinigung und Aufbewährung 13
2. Entsorgung 14

10.Probleme/Problemlösungen 14
11. Technische Angaben 15
12. Garantie 15

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt unseres Sortimentes entschieden haben. Unser Name steht für hochwertige und eingehend geprüfte Qualitätssprodukte aus den Bereichen Wärme, Gewicht, Blutdruck, Körpertematür, Puls, Sanfte Therapie, Massage und Luft.

Bitte lessen Sie diese Gebrauchsanleitung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

Mit freundlicher Empfehlung

Ihr Beurer-Team

1. Zum Kennenlernen

1.1 Was ist und kann Digital TENS/EMS?

Digital TENS/EMS gehört zur Gruppe der Elektrostimulationsgeräte. Es beinhaltet drei Basisfunktionen, die kombiniert betrieben werden können:

1. Die elektrische Stimulation von Nervenhagen (TENS)
2. Die elektrische Stimulation von Muskelgewebe (EMS)
3. Eine durch elektrische Signale hervorgerufene Massagewirkung.

Dazu besitz das Gerät zwei unabhängige Stimulationskanäe und vier selbsttaftende Klebeelektroden. Es bietet vielseitig anwendbare Funktionenzur Erhöhung des allgemeinen Wohlempfindens, zur Schmerzlingerung, zurErhaltung der körperlichen Fitness, Entspannung, Muskelrevitalisierung undMüdigkeitsbekämpfung. Sie konnen dazu entweder aus voreingestellenProgrammen wahlen oder diese selbst entsprechend ihrer Bedürfnissefestlegen.

Das Wirkungsprinzip von Elektro-Stimulationsgeräten basiert auf der Nach-bildung körpereigener Impulse, welche mittels Elektroden über die Haut an die Nerven- bzw. Muskelfasern weitergeleitet werden. Die Elektroden können darauf an vielen Körperpartien angebracht werden, wobei die elektrischen Reize ungebährlich und practisch schmerzfrei sind. Sie spuren in bestimmten Anwendungen lediglich ein sanfes Kribbeln oder Vibrieren. Die in das Gewebe gesandten elektrischen Impulse beeinflussen die Erregungsübertragung in Nervenleitungen sowie Nervenknoten und Muskelgruppen im Anwendungsgebiet.

Die Wirkung der Elektrostimulation wird in der Regel erst nach regelmäßiger wiederholter Anwendung erkennbar. Am Muskel ersetzt die Elektrostimulation regelmäßiges Training nicht, ergänzt die Wirkung desselben aber sinn Voll.

Unter TENS, der transkutane elektrische Nervenstimulation, versteht man die über die Haut wirkende elektrische Anregung von Nerven. TENS ist als klinisch erwiesene, wirksame, nicht-medikamentose, bei richtiger Anwendung bestimmter Ur Sachen zugelassen - davon auch zur einfachen Selbstbehandlung. Der schmerzlingernde bzw. -unterrückende Effekt wird unter anderem erreicht durch die Unterdrückung der Weiterleitung des Schmerzes in Nervfasern (hierbei vor allem durch hochfrequente Impulse) und Steigerung der Ausscheidung körpereigener Endorphine, die das Schmerzempfinden durch ihre Wirkung im Zentralen Nervensystem vermindern. Die Methode ist wissenschaftlich unter mauert und medizinisch zugelassen.

Jedes Krankheitsbild, das eine TENS Anwendung sinnvoll macht, muss von Ihrem behandelnden Arzt abgeklart werden. Diese wird Ohnen auch Hinweise zum jeweiligen Nutzen einer TENS-Selbstbehandlung geben.

TENS ist bei folgenden Anwendungen klinisch geprüft und zugelassen:

Rückenschmerzen, insbesondere auch Lenden- und Halswirbelsäulen-Beschwerden
Gelenkschmerzen (z.B. Kniegelenk, Huftgelenk, Schulter)
Neuralgien
Kopfschmerzen
Regelbeschwerden bei Frauen
- Schmerzen nach Verletzungen am Bewegungsapparat
Schmerzen bei Durchblutungsstörungen
Chronischen Schmerzzuständen verschiedener Ursachen.

Die elektrische Muskelstimulation (EMS), ist eine welt verbreitete und allgemein anerkannte Methode und findet seit Jahren in der Sport- und Rehabilita tionsmedizin Anwendung. Im Sport- und Fitnessbereich wird EMS unter anderen ergänzend zum konventionellen Muskeltraining eingesetzt, um die Leistungsfähigkeit von Muskelgruppen zu erhöhen und um die Körperproportionen den gewünschten ästhetischen Ergebnissen anzupassen. Die Anwendung der EMS geh in zwei Richtungen. Zum einen kann eine

gezielte Kräftigung der Muskulatur hervorgerufen werden (aktivierende Anwendung) und zum anderen kann auch eine entspannende, erholende Wirkung (relaxierende Anwendung) erzielt werden.

Zur aktivierenden Anwendung gehoren:

• Muskeltraining zur Erhöhung der Ausdauerleistung und/oder
• Muskeltraining zur Unterstützung der Kräftigung bestimmter Muskeln oder Muskelgruppen, um gewünschte Veränderungen der Körperproportionen zu erreichen.

Zur relaxierenden Anwendung gehoren:

• Muskelrelaxation zur Lösung von muskulären Verspannungen
• Verbesserung bei muskulären Mädigkeitserscheinungen
• Beschleunigung der Muskelregeneration nach hoher muskulärer Leistung (z.B. nach einem Marathon).

Digital TENS/EMS bietet durch die integrierte Massagetechnologie außer dem die Möglichkeit, mit einem in Empfindung und Wirkung an eine reale Massage angelehten Programm Muskelverspannungen abzubauen und Müdigkeitserscheinungen zu bekämpfen.

Anhand der Positionierungsvorschläge und Programmtabellen in dieser Anleitung können Sie für die jeweilige Anwendung (je nach betroffener Körperperi-rgion) und für die beabsichtigte Wirkung die Geräteinstellung schnell und einfach ermitteln.

Durch die beiden separat justierbaren Kanäe bietet das Digital TENS/EMS den Vorteil die Intensität der Impulse unabhängig voinander auf zwei zu behandelnde Körperpartien anzupassen, zum Beispiel um am Körper beide Seiten abzudecken oder größere Gewebeareale gleichmäßig zu stimulieren. Die individuelle Intensitätseinstellung eines Kanals ermöglicht es hnen au-berdem gleichzeitig zwei verschiedene Körperpartien zu behandeln, wodurch eine Zeitersparnis gegenüber einer sequentiellen Einzelbehandlung erreicht werden kann.

1.2 Lieferumfang

• 1x Digital TENS/EMS-Gerat (inkl. Gurtelclip)
• 2x Anschlusskabel
• 4x Klebeelektroden (45 x 45 mm)
  -3x AAA-Batterien

-These Gebrauchsanweisung

• 1x Kurzanleitung (Vorschläge Elektrodenplatzierung und Anwendungsgebiete)

• 1x Aufbewährungstasche

Nachkaufartikel

8x Klebeelektroden (45× 45mm) Art.-Nr.661.02

4x Klebeelektroden (50× 100mm) Art.-Nr.661.01

2. Wichtige Hinweise

Eine Anwendung des Gerätes ersetzt keine arztliche Konsultation und Behandlung. Befragen Sie bei jeder Art von Schmerz oder Krankheit deshalb immer zunachst ihren Arzt!

WARNING!

Um gesundheitlichen Schäden vorzubeugen ist in folgenden Fällen von der Anwendung des Digital TENS/EMS dringend abzuraten:

• Bei implantierten elektrischen Geräten (wie z.B. Herzschritt machern)
• Bei Vorhandensein von metallenen Implantaten
• Bei Insulinpumpenträgern
• Bei hohem Fieber (z.B. > 39 °C)
• Bei bereits nieder akuten Herzrhythmusstörungen und anderen Erregungs bildungs- und Leitungsstörungen am Herzen
• Bei Anfallsleiden (z.B. Epilepsie)
• Bei einer bestehenden Schwangerschaft
• Bei vorliegenden Krebserkrankungen
• Nach Operationen, bei denen verstärkte Muskelkontraktionen den Heilungs prozess stären können
• Eine Anwendung in der Nähe des Herzens muss unterbleiben. Stimulations elektroden)dürfen an keiner Stelle des vorderen Brustkorbs (durch Rippen und Brustbein gekennzeichnet) an gewandt werden, insbesondere nicht an beiden groBen Brustmuskeln. Hier kann es das Risiko von Herzkammerflimmern erhöhen und einen Herzstillstand herbe
• Am knochernen Schädel, im Bereich des Mundes, des Rachenraumes oder des Kehlkopfes
• Im Bereich des Halses / Halsschlagader
• Im Bereich der Genitalien

• Auf akut oder chronisch erkrankter (verletzter oder entzündeter) Haut, (z.B. bei schmerzhaften und schmerzlosen Entzündungen, Rötungen, Hautausschlagen (z.B. Allergien), Verbrennungen, Preillungen, Schwellungen und offenen sowie sich im Heilungsprozess befindliche Wunden, an Operationsnarben die in der Heilung begriffen sind)
• In Umgebungen mit hoher Feuchtigkeit wie z.B. im Badezimmer oder beim Baden oder Duschen
• Nicht nach Alkoholkonsum verwenden
• Bei einem gleichzeitigen Anschluss an ein Hochfrequenz-Chirurgiegerät

Halten Sie vor einer Anwendung des Geräts Rücksprache mit ihrer behandelnden Arzt bei:

• Akuten Erkrankungen, insbesondere bei Verdacht oder Vorliegen von Bluthochdruckerkrankungen, Blutgerinnungsstörungen, Neigung zu throm bo-embolischen Erkrankungen sowie bei bösartigen Neubildungen
• Allen Hauterkrankungen
• Nicht abgekläten chronischen Schmerzzuständen unabhängig von der Körperregion
  Diabetes
• Allen Sensibilitätstörungen mit reduziertem Schmerzempfinden (wie z.B. Stoffwechselstörungen)
• Gleichzeitig durchgeführten medizinischen Behandlungen
• Mit der Stimulationsbehandlung auftretenden Beschwerden
• Beständigen Hautreizungen aufgrund von langzeitiger Stimulation an der gleichen Elektrodenstelle

ACHTUNG!

Verwenden Sie das Digital TENS/EMS ausschließlich:

Am Menschen
- Für den Zweck, für den es entwickelt wurde und auf die in dieser Gebrauchs anleitung angegebene Art und Weise. jeder unsachgemäß Gebrauch kann gefährlich sein
Zur außerlich Anwendung
- Mit den mitgelieferten und nachbestellbaren Original-Zubehörteilen, ansons ten erlischt der Garantieanspruch

VORSICHTSMASSNAHMEN:

• Entfernen Sie die Elektroden stets mit mächtigem Zug von der Haut, um im seltenen Fall einer hochempfindlichen Haut Verletzungen zu vermeiden.
• Halten Sie das Gerät von Wärmequellen fern und verwenden Sie es nicht in der Höhe (~1 m) von Kurz- oder Mikrowellengeräten (z.B. Handys), da dies zu unangenehmen Stromspitzen führen kann.
• Setzen Sie das Gerät nicht direkter Sonne oder hohen Temperaturen aus.
• Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit. Das Gerät nimals in Wasser oder andere Flüssigkeiten tauchen.
• Das Gerät ist zur Eigenanwendung geeignet.
• Die Elektroden dürfen aus hygienischen Gründen nur bei einer Person angewendet werden.
• Soltte das Gerät nicht korrekt Funktionieren, sich Unwohlsein oder Schmerzen einstehen, brechen Sie die Anwendung sofort ab.
• Zum Entfernen oder Versetzen von Elektroden zuvor das Gerät bzw. den zugehörigen Kanal abschalten, um ungewolte Reize zu vermeiden.
• Modifizieren Sie keine Elektroden (z.B. durch Beschchnitt). Dies führt zu hoherer Stromdichte und kann gefährlich sein (max. empfohlener Ausgangswert für die Elektroden 9mA/cm^2 , eine effektive Stromdichte über 2mA/cm^2 bedarf der erhöhten Aufmerksamkeit).
• Nicht im Schlaf, beim Führen eines Kraftfahrzeuges oder gleichzeitigem Bedieren von Maschinen anwenden.
• Nicht anwenden bei allen Tätigkeiten, bei denen eine unvorhergesehene Reaktion (z.B. verstärkte Muskelkontraktion bzw. niedriger Intensität) gefährlich werden kann.
• Achten Sie daraufuf, dass während der Stimulation keine metallischen Objekte wie Gurtelschnallen oder Halsbänder in Kontakt mit den Elektroden gelangen konnen. Soltten Sie im Bereich der Anwendung Schmuck oder Piercings (z.B. Bauchnabelpiercing) tragen, müssen Sie die se vor dem Gebrauch des Gerätes entfern, da es sonst zu punktuellen Verbrennungen kommt kann.
• Halten Sie das Gerät von Kindern fern, um eventuellen Gefahren vorzubeugen.
• Verwechseln sie die Elektrodenkabel mit den Kontakten nicht mit ihren Kopf hörern oder anderen Geräten und verbinden Sie die Elektroden nicht mit anderen Geräten.

• Benutzen Sie diese Gerät nicht gleichzeitig mit anderen Geräten, die elektrische Impulse an ihren Körper abgeben.

• Nicht anwenden in der Höhe leicht entzündlicher Stoffe, Gase oder Sprengstoffe.

• Verwenden Sie keine Akkus und nur die gleichen Batterietypen.
• Führn Sie die Anwendung in den ersten Minuten im Sitzen oder Liegen durch, um in den seltenen Fälle vagaler Reaktion (Schwächegefühl) nicht unnötiger Verletzungsgefahr ausgesetzt zu sein. Stellen Sie bei Eintreten eines Schwäche gefühls仅供 das Gerät ab und legen Sie die Beine hoch (ca. 5 -10 Min.).
• Eine Vorbehandlung der Haut mit fettenden Cremes oder Salben wird nicht empfohlen, der Elektrodenverschleib ist hierdurch stark erhöht bzw. kann es auch hier zu unangenehmen Stromspitzen kommt.

Beschädigung

• Benutzen Sie das Gerät bei Beschädigungen im Zweifelsfall nicht und wen den Sie sich an ihren Handlcr oder an die angegebene Kundendienstadresses.
• Überprüfen Sie das Gerät auf Anzeichen von Abnutzung oder Beschädigung. Falls Sie solche Anzeichen finden oder falls das Gerät unsachgemäß benutzt wurde, müssen Sie es vor erneuter Benutzung zum Hersteller oder Handler bringen.
• Schalten Sie das Gerät sofort aus, wenn es defekt ist oder Betriebsstörungen vorliegen.
  Versuchen Sie in keinem Fall, das Gerät selbständig zu öffnen und/oder zu reparieren. Lassen Sie Reparaturen nur vom Kundendienst oder autorisierten Handlern durchführren. Bei Nichtbeachten erlischt die Garantie.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder falschen Gebrauch verursacht wurden.

Informationen zu ESD (Elektrostatische Entladung)

Bitte beachten Sie, dass Buchsen, welche mit dem ESD-Warnschild versehen sind, nicht berührt werden dürfen.

ESD Schutzmaßnahmen:

• Stecker/Buchsen, die mit dem ESD-Warnschild versehen sind, nicht mit den Fingern berühren!
• Stecker/Buchsen, die mit dem ESD-Warnschild versehen sind, nicht mit handgeführten Werkzeugen berühren!

Weitere Erläuterungen zum ESD-Warnschild sowie mögliche Schulungen und deren Inhalte sind auf Anfrage beim Kundendienst erhältlich.

3. Stromparameter

Elektrostimulations-Geräte arbeiten mit den folgenden Stromeinstellungen, die je nach Einstellung entsprechliche Auswirkung auf die Stimulationswirkung haben:

3.1 Impulsform

These beschreiben die Zeitfunktion des Erregungsstroms. Dabei werden monophasische von biphasischen Pulsströmen unterschieden. Bei monophasischen Pulsströmen fliebt der Strom in eineichtigung, bei biphasischen Pulsen wechselt der Erregungsstrom seineichtigung ab.

Im Digital TENS/EMS finden sich ausschließlich biphasische Pulsströme, da sie den Muskel entlasten und zu einer geringeren Muskel ermüdung sowie zu einer sichereren Anwendung führen.

3.2 Impulsfrequenz

Die Frenzung gibt die Anzahl der Einzelimpulse pro Sekunde an, ihre Angabe erfolgt in Hz (Hertz). Sie kann berechnet werden, indem man den Umkehrwert der Periode zeit berechnet. Die jeweilige Frenzung bestimfasertypen bevorzugt reagieren. Langsam reagierende beiher auf niedrigere Impuls frequenzen bis 15Hz ,schne-dagegen sprechen erst ab ca. 35Hz aufwarts an.

Bei Impulsen von ca. 45 - 70 Hz kommt es zur Daueranspannung im Muskel verbunden mit Schneller Muskelermündung. Höhe impulsfrequenzen sind daher bevorzugt für Schnellkraft- und Maximalkrafttraining einsetzbar.

3.3 Impulsbreite

Mit ihr wird die Dauer eines Einzelimpulses in Mikro sekunden angegeben. Die Impulsbreite bestimmt besteht unter anderem die Eindringtiefe des Stromes, wobei allgemein gilt: Gröbere Muskelasse bedarf größer Impulsbreite.

3.4 Impulsintensität

Die Einstellung des Intensitätsgrades richtet sich individuell nach dem subjektiven Empfinden jeder einzeln Anwenders und wird durch eine Vielzahl von Großbestimmmt, wie dem Anwendungsort, der Hautdurchblü

tung, der Hautdicke sowie der Güte des Elektrodenkontakts. Die praktische Einstellung soll während wirsam sein, daß aber niemals unangenehme Empfindungen, wie z.B. Schmerzen am Anwendungsord hervorrufen. Wahrend ein leichtes Kribbeln eine ausreichende Stimulations energia aneigt muss jeder Einstellung die zu Schmerzen führt vermieden werden. Bei längerer Anwendung kann eine Nachjustierung auf Grund von zeitlichen Anpassungsvorgängen am Anwendungsord nötig sein.

3.5 Zyklusgesteuerte Impulsparameter-Variation

In vielen Fällen ist es erforderlich durch die Anwendung mehrerer Impuls parameter die Gesamtheit der Gewebestrukturen am Anwendungsort abzudecken. Beim Digital TENS/EMS erfolgt dies dadurch, dass die vorliegenden Programme automatisch eine zyklische Impulsparameter-Veränderung vornehmen. Dadurch wird auch der Ermüdung einzelner Muskelgruppen am Anwendungssort vorgebeugt.

Beim Digital TENS/EMS gibt es sinnvolle Voreinstellungen der Stromparameter. Sie haben jederzeit die Möglichkeit während der Anwendung die Impuls intensität zu verändern und bei einzelnen Programmen können Sie zudem vorab die Impulsfrequenz ändern, um die für Sie angenehmste bzw. erfolgsversprechendste Anwendung durchzuführen.

4. Gerätebeschreibung

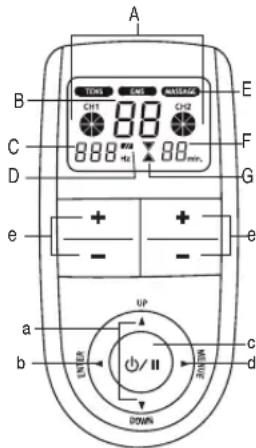

4.1 Bezeichnung der Komponenten

Display (Hauptmenu):

A Impulsintensität
B Programm-/Zyklusnummern
C Frequenz (Hz)
D Niedriger Batteriestand
E Menüs TENS/EMS/MASSAGE
F Timer-Funktion (Anzeige Restlaufzeit)
G Anzeige des Operationsstatus

Tasten:

a Auswahltasten UP (auf) und DOWN (ab)
b Bestätigungs-Taste ENTER
c Taste EIN/AUS
d Taste MENU
e Intensitäts-Tasten CH1+, CH1-, CH2+, CH2-

Zubehör:

• 2x Anschlusskabel
• 4x Klebeelektroden (45× 45mm)
• 1x Gurtelclip

4.2 Tastenfunktionen

Jedes Betätigen einer Taste wird mit einem Signalton quittiert, um unbeabsichtigtes Drücken einer Taste erkennbar zu machen. Diese Signalton lasst sich nicht ausschalten.

EIN/AUS

(1) Zum Einsatzen des Geräts kurz drücken. Wir die Taste beim Einsatzen 10 Sekunden lang gedrückt, schaltet sich das Gerät selbständig wieder ab.
(2) Unterbrechung der Stimulationsbehandlung durch einfaches Drucken = Pausenmodus
(3) Ausschalten des Gerätes durch langes Drücken (ca. 3 Sekunden)

und

(1) Wahl von (A) Behandlungssprogramm, (B) Frequenz und (C) Behandlungszeit
(2) Mit der DOWN-Taste wird bei laufender Stimulation die Impuls-intensität für beiden Kanäle verringert.

MENU

(1) Navigation zwischen den Untermenus TENS, EMS und MASSAGE
(2) Rückkehr zum (A) Programmauswahlfenster oder zum (B) Hauptmenu

ENTER

(1)Menuauswahl
(2) Bestätigung einer mit UP/DOWN getroffenen Auswahl, ausgenommen Kanalintensität

CH1+, CH1-, CH2+, CH2-

Einstellung der Impulsintensität

5. Inbetriebnahme

1. Nehmen Sie den Gurtelclip, falls aufgesteckt, vom Gerät ab.
2. Drucken Sie auf die Batteriefachabdeckung auf der Rück-nde ite des Gerates und schiben Sie sie zur Seite.
3. Legen Sie die 3 Batterien vom Typ Alkaline AAA 1,5 V ein. Achten Sie unbedingt darauf, dass die Batterien entsprechend der Kennzeichnung mit korrekter Polung eingelegt werden.
4. Schlieben Sie den Batteriefachdeckel wieder sorgfältig. (Abb. 1)
5. Verbinden Sie die Anschlusskabel mit den Elektroden. (Abb. 2)

① Hinweis: Für eine besondere einfache Verbindung sind die Elektroden mit Clipverschluss ausgestellt.

6. Programmübersicht

6.1 Grundsatzliches

Das Digital TENS/EMS verfügbar insgesamt über 50 Programme:

20 TENS-Programme
20 EMS-Programme
10 MASSAGE-Programme

Bei allen Programmen haben Sie die Möglichkeit, die Anwendungsdauer und für jeder der beiden Kanäle die Impulsintensität separates zuststellen. Darüber hinaus konnen Sie bei den TENS- und EMS-Programmen 11 - 20 auch die Impulsfrequenz der einzelnen Zyklen verändern, um die Stimulationswirkung dem Aufbau des Anwendungsortes anzupassen.

Zyklen sind die verschiedene Sequenzen, aus denen die Programme bestehen. Sie laufen automatisch nacheinander ab und vergroßern die Wirksamkeit der Stimulation auf verschiedene Muskelfasertypen und wirken einerchnellen Muskelermündung entgegen.

Die Standardeinstellungen der Stimulationsparameter und Hinweise zur Elektrodenplatzierung finden Sie in den folgenden Programmtabellen für TENS, EMS und MASSAGE.

Abb.1

Abb.2

6.2 TENS-Programme

Progr.-Nr.	Sinnvolle Anwendungs-bereiche,Indikationen	MöglicheElektroden-platzierung	Zyklus 1 Zyklus 2 Zyklus 3 Zyklus 4
			Zyklus 5 Zyklus 6 Zyklus 7 Zyklus 8
			Breite(μs)	Fre-quenz(Hz)	On Time(Sec.)	Off Time(Sec.)	Breite(μs)	Fre-quenz(Hz)	On Time(Sec.)	Off Time(Sec.)	Breite(μs)	Fre-quenz(Hz)	On Time(Sec.)	Off Time(Sec.)	Breite(μs)	Fre-quenz(Hz)	On Time(Sec.)	OffTime(Sec.)
1 + 11	Nackenschmerzen,Spannungskopfschmerz	01, 02, 13 250	4 30 0	250 4	30 0 2	50 5 30	0 250	5 30 0
			250 6	20 0 25	0 6 20	0 250	8 30 0	250 8 30	0
2 + 12	Rückenschmerzen 03,04,05,06, 15, 23	06, 15, 23	250 6	30 0 25	0 6 30	0 250	8 20 0	250 8 20	0
			250 10	20 0 2	50 10	20 0
3 + 13	Schulterschmerzen 07,14 250 2 10 0	4 250 2 10 0	250 4 8	0 250	6 6 0
4 + 14	Schmerzen aufgrundrheumatoider Arthritis	SieheHinweis	250 60	20 0 2	50 70	20 0 25	0 80 30	0 250	80 30	0
5 + 15	LumbaleBeschwerden	22 250 80 20	0 250	80 20 0	250 75	4 0 25	0 10 20	0
			250 70	4 0 25	0 65 4	0
6 + 16	Menstruations-beschwerden	08 250 40 30	0 250	45 30 0	250 55	30 0 2	250 60	30 0
7 + 17	Schmerzprogramm I SieheHinweis	SieheHinweis	250 4	30 0 25	0 4 20	0 250	6 30 0	250 6 20	0
			250 8	30 0 25	0 8 20	0 250	10 30 0	250 10	20 0
8 + 18	Kniebeschwerden,Sprunggelenksbeschwerden,Kapselverletzungen	09, 10 250 40	5 0 25	0 6 10	0 250	50 5 0
9 + 19(Burst)	Schmerzprogramm II SieheHinweis	SieheHinweis	250 75	0,25 0	25 250	2 0,5 0
10 + 20(Burst)	Schmerzprogramm III SieheHinweis	SieheHinweis	250 10	0,25	0,25

On-Time (Sec.) = Zyklus-Einschaltzeit in Sekunden (Kontraktion) - Off-Time (Sec.) = Zyklus-Ausschaltzeit in Sekunden (Entspannung)
Hinweis: Die Elektrodenposition soll das schmerzhafte Gebiet umschlieBen. Bei schmerzhaften Muskelgruppen werden die Elektroden um den betroffenen Muskel gruppiert. Bei Gelenkschmerzen soll das Gelenk an der Vorder-/Hinter-Section des Gelenks sowie, wenn es die Elektrodenabstande zulassen, an der rechten und linken Gelenkseite mit Elektroden umgeben werden. Der minimale Elektrodenabstand soll 5 cm nicht unter- und 15 cm nicht überschreiben. Beachten Sie die Abbildungen 9 und 10, die für das Knie- und Sprunggelenk gelten.
Burst-Programme sind für alle Anwendungsorte geeignet, die mit wechselndem Signalmuster behandelt werden sollenen (für eine möglichst geringe Gewohnung).

6.3 EMS-Programme

Progr.-Nr.	Sinnvolle Anwendungs-bereiche,Indikationen	MöglicheElektroden-platzierung	Zyklus 1 Zyklus 2 Zyklus 3Zyklus 4
			Zyklus 5 Zyklus 6 Zyklus 7Zyklus 8
			Breite(μs)	Fre-quenz(Hz)	On Time(Sec.)	Off Time(Sec.)	Breite(μs)	Fre-quenz(Hz)	On Time(Sec.)	Off Time(Sec.)	Breite(μs)	Fre-quenz(Hz)	On Time(Sec.)	OffTime(Sec.)	Breite(μs)	Fre-quenz(Hz)	OnTime(Sec.)	OffTime(Sec.)
1 + 11	Schultermuskulatur 07, 14 25	30 5 1 250 1	15 1	250 50	5 1
2 + 12	Mittlerer u. unterer Trapez-muskel, Lattisimus dorsiMuskel, Nacken Muskulatur	01, 02, 03,04, 05, 12,15	250 4	30 1 250 4 20	1 250	5 30 1	250 5	20 1
			250 6	30 1 250 6 20	1
3 + 13	WirbelsäulennaheRücken Muskulatur Progr. I	03, 06, 22,23	250 2	10 1 250 4 10	1 250	6 10 1
4 + 14	Vordere u.*hintere Oberarm-Muskulatur (u.a. Bizeps),vordere und hintereUnterarm-Muskulatur	16, 17, 18,19	250 4	30 1 250 4 30	1 250	4 30 1	250 5	30 1
			250 5	30 1
5 + 15	Gerade und schrägeBauchmuskulatur	11, 20, 21 250	6 15	1 250 8	15 1	250 10	15 1
6 + 16	WirbelsäulennaheRücken Muskulatur Progr. II	03, 06, 22,23	250 2	20 1 250 2 20	1 250	1 30 1	250 1	30 1
7 + 17	WirbelsäulennaheRücken Muskulatur Progr. III	03, 06, 22,23	250 4	30 1 250 4 20	1 250	6 30 1	250 6	20 1
			250 8	30 1 250 8 20	1
8 + 18	Gesäß Muskulatur 24 250 20 5	1 250 6 5 1 250	50 30	5 1
9 + 19	Vordere und hintereOberschenkel Muskulatur	25, 26 250 20	5 1 250	6 8 1	250 25 5 1
10+20	Vordere und hintereUnterschenkel Muskulatur	27, 28 250 25	5 1 250	6 8 1	250 35 5 1

On-Time (Sec.) = Zyklus-Einschaltzeit in Sekunden (Kontraktion) - Off-Time (Sec.) = Zyklus-Ausschaltzeit in Sekunden (Entspannung)

6.4 MASSAGE-Programme

Progr.-Nr. Massageform

1 Klopf- und Greifmassage

2 Knet- und Greifmassage

3 Klopfmassage

4 Handkanten-/Druckmassage

5 Handkanten-/Druckmassage

6 Schüttelmassage

7 Klopfmassage (Wechsel zwischen Elektroden)

8 Massagestrahl (Wechsel zwischen Elektroden)

9 Druckmassagestrahl (Wechsel zwischen Elektroden)

10 Kombiprogramm (Wechsel zwischen Elektroden)

Die Platzierung der Elektroden ist so zu wahlen, dass sie die betroffenen Muskelsegente umschließ. Für eine optimale Wirkung ist der Abstand der Elektroden nicht länger als ca. 15 cm.

Eine Anwendung der Elektroden an der vorderen Wand des Brustkorbs scarf nicht durchgefuhrt werden, d.h. eine Massage am linken und rechten groBen Brustmuskel muss unterbleiben.

6.5 Hinweise zur Elektrodenplatzierung

Eine sinnvolle Platzierung der Elektroden ist für den beabsichtigten Erfolge einer Stimulations-Anwendung wichtig.

Wir empfehlen Ihnen die optimalen Elektrodenpositionen an Ihr dem beabsichtig ten Anwendungsgebiet mit ihrer Arzt abzustimmen.

Als Leitschnur dienen die vorgeschlagenen Elektrodenplatzierungen auf der Umschlagsinnenseite (Abbildungen 1-28).

Es gelten folgende Hinweise bei der Wahl der Elektrodenplatzierung:

Elektrodenabstand

Je großer der Elektrodenabstand gewählt wird, desto großer wird das stimulierte Gewebsvolumen. Dies gilt fur die Fläche und die Tiefe des Gewebsvolumens. Zugleich nimmt aber die Stimulationsstärke des Gewebes mit großerem Elektroden abstand ab, dies bedeutet dass bei großerer Wahl des Elektrodenabstandszar ein großeres Volumen, dies aber schwacher

stimuliert wird. Um die Stimulation zu erhöhen muss dann die Impulsintensität erhöht werden.

Es gilt als Richtlinie für die Wahl der Elektrodenabstände:

• sinnvollster Abstand: ca. 5 -15 cm,
• unter 5 cm werden primär oberflächliche Strukturten stark stimuliert,
• über 15 cm werden großflächige und tiefe Strukturten sehr schwach stimuliert.

Elektrodenbezug zum Muskelfaserverlauf

Die Wahl der Stromflussrichtung ist entsprechend der gewünschten Muskel-schicht dem Faserverlauf der Muskeln anzupassen. Sind oberflächliche Mus-kein zu erreichen, so ist die Elektrodenplatzierung parallel zum Faserverlauf durch zuführn (S. 2, Abb. 16; 1A-1B/2A-2B), sollen tiefe Gewebsschichten erreicht werden, ist die Elektroden platzierung quer zum Faserverlauf durchzuführn (S. 2, Abb. 16; 1A-2A/1B-2B). Letzteres kann z.B. uber die Kreuz (= Quer) Elektroden anordnung erreicht werden, z.B. S. 2, Abb. 16; 1A-2B/2A-1B. Kanalzuordnung:

Kanal 1 (CH1): Anschluß links, Intensitätsregler-Wipptaste links, Impulsintensitätsanzeige links (CH1).

Kanal 2 (CH2): Anschlußrechts, Intensitätsregler-Wipptaste rechts, Impulsintensitätsanzeige rechts (CH2).

① Bei der Schmerzbehandlung (TENS) mittels Digital TENS/EMS mit seinen 2 getrennt regelbaren Kanänen und je 2 Klebeelektroden ist es ratsam, entweder die Elektroden eines Kanals so anzulegen, dass der Schmerzpunkt zwischen den Elektroden liegt oder Sie legen eine Elektrode direkt auf den Schmerzpunkt und die andere legen Sie mindestens 2 - 3 cm entfern an.

Die Elektroden des zweiten Kanals konnen zur gleichzeitigen Behandlung weiterer Schmerzpunkte verwendet werden, oder aber auch gemeinsam mit den Elektroden des ersten Kanals zur Einkreisung des Schmerzbereiches (gegenüberliegend) verwendet werden. Hier ist wieder eine Kreuzanordnung sinnvoll.

① Tipp zur Massageefunktion: für eine optimale Behandlung verwenden Sie immer alle 4 Elektroden.
① Um die Haltbarkeit der Elektroden zu verlangern, verwenden Sie diese auf sauberer, möglichsthaar- und fettfreier Haut. Falls nötig die Haut vor der Anwendung mit Wasser reinigen und Haare entfern.

① Sollte sich eine Elektrode während der Anwendung lösen, so Goes die Im puls intensität beider Kanäle auf die niedrigste Stufe. Drücken Sie die EIN/AUS-Taste um in den Pausenmodus zu gelangen, platzieren Sie die Elektrode neu und fahren Sie mit der Anwendung durch erneutes Drucken der Taste EIN/AUS fort und stellen Sie die gewünschte Impulsintensität ein.

7. Anwendung

7.1 Hinweise zur Anwendung

• Wird das Gerät 3 Minuten lang nicht verwendet, schaltet es sich automatisch ab (Abschaltautomatik). Bei erneutem Einschalten erscheidt der LCD-Bildschirm des Hauptmenüs, wobei das zuletzt verwendete Untermenü blinkt.
• Wird eine zulässige Taste gedrückt, erklingt ein kurzer Signatlon, beim Drücken einer unzulässigen Taste werden zwei kurze Signtöne ausgegeben.

7.2 Ablauf für die Programme 01-10 TENS, EMS und MASSAGE (Schnellstart)

• Wahlen Sie aus den Programmtabellen ein für ihre Zwecke geeignetes Programm.
• Platzieren Sie die Elektroden im Zielbereich und verbinden diese mit dem Gerät. Dabei können Ihnen die entsprechenden Platzierungsvorschläge halten.
• Drücken Sie die EIN/AUS-Taste, um das Gerät einzuschalten.
• Navigieren Sie durch Drucken von MENU durch die Untermenüs (TENS/EMS/MASSAGE) und bestätigten Sie ihre Wahl mit ENTER. (Abb. 1, Bsp. Display-Anzeige TENS)
• Wahlen Sie mit den UP/DOWN-Tasten Ihr gewünschtes Programm aus, und bestätigten Sie mit ENTER (Abb. 2, Bsp. Display-Anzeige TENS-Programm Nr. 01).
• Wahlen Sie dann mit den UP/DOWN-Tasten die Gesamtbehandlungsszeit und bestätigten mit ENTER (Abb. 3, Bsp. Behandlungsdauer 30 Minuten). Das Gerät befindet sich im Wartestatus (Abb. 4).
• Drücken Sie EIN/AUS, um mit der Stimulationsbehandlung zu beginnen. Die Anzeige des Operationsstatus beginnt zu wechseln (Abb. 5).

Abb.1

Abb.2

Abb.3

Abb. 4

• Wahlen Sie die für Sie angenehmste Impulsintensität durch Drücken der Taste CH 1+/CH 2+. Die Anzeige der Impulsintensität passt sich entsprechend an.

Abb.5

7.3 Ablauf für die TENS/EMS-Programme 11 bis 20 (Individual-Programme)

Die Programme 11 bis 20 sind voreingestellte Programme, die Sie zusätzlich individualisieren können. Sie haben hier die Möglichkeit die Impulsfrequenz einzustellen.

• Wahlen Sie aus den Programmtabellen ein für ihre Zwecke geeignetes Programm.
• Platzieren Sie die Elektroden im Zielbereich und verbinden diese mit dem Gerät. Dabei können Ihnen die entsprechenden Platzierungsvorschlage halten.
• Drücken Sie die EIN/AUS-Taste, um das Gerät einzuschalten.
• Navigieren Sie durch Drucken von MENU durch die Untermenüs (TENS/EMS/MASSAGE) und bestätigten Sie ihre Wahl mit ENTER. (Abb. 1, Bsp. Display-Anzeige TENS)
• Wahlen Sie mit den UP/DOWN-Tasten Ihr gewünschtes Programm aus, und bestätigen Sie mit ENTER (Abb. 2, Bsp. Display-Anzeige TENS-Programm Nr. 11).
• Wahlen Sie mit den UP/DOWN-Tasten die gewünschte Frequenz (Hz) für Zyklus 1 und bestätigen Sie sie mit ENTER (Abb. 3). Wiederholen Sie diesen Vorgang für alle späteren Zyklen.
• Um die Frenzeinstellung zu beenden, setzen Sie die Frenz (Hz) nach dem zuletzt entwickelten Zyklus auf "--0" und drücken Sie ENTER, alle Frenzeinstellungen späterer Zyklen werden automatisch auf "0" gesetzt und damit nicht beachvet.

① Tipp: Halten Sie die ENTER-Taste 2 Sekunden lang gedrückt, um die Frenzeinstellungen zu überspringen und zur Behandlungsszeiteinstellung zu gelangen. Für den Fall, dass Sie alle 8 Zyklen bereits genommen, beenden Sie die Auswahl der Frenzeinstellung ebenfalls durch das 2-sekündige Drucken der ENTER-Taste.

• Wahlen Sie dann die gewünschte Behandlungsszeit mit den UP/DOWN-Tasten, und bestätigten Sie mit ENTER (Abb. 4, Bsp. Behandlungsdauer 30 Minuten).
  Das Gerät befindet sich im Wartestatus (Abb. 5).
• Drücken Sie EIN/AUS, um die Stimulationsbehandlung zu starten. Die Anzeige des Operationsstatus beginnt zu blinken (Abb. 6).
  Wahlen Sie die für Sie angenehmste Impulsintensität durch Drücken der Taste CH 1+/CH 2+. Die Anzeige der Impulsintensität passst sich entsprechend an.

① Hinweis: ihre individualisierten Programmeinstellungen wer den gespeichert und bei der nachsten Anzahl automatisch abgerufen.

7.4 Änderungen der Einstellungen

Veränderung Intensität (während Anwendung)

• CH1+/- und CH2+/-: Veränderung der Intensität je Kanal
• DOWN-Taste▼: die Intensität beider Kanäle wird reduziert

Unterbrechung der Stimulation

EIN/AUS-Taste drucken.

Bei erneutem Drucken wird die Anwendung wieder aufgenommen.

Abschaltung eines kompletten Kanals

Taste CH- drucken bis der Kanal die niedrigste Intensitat erreicht, dann die Taste gedrückt halten bis dieser im Display nicht mehr angezeigt wird. Halten Sie die entsprechenden Taste CH + gedrückt, so wird der Kanal reaktiviert.

Anwendung ändern (komplett oder einzeln Parameter)

EIN/AUS: Unterbrechung der Stimulation
- MENU: zusück zum Programmwahlfenster bzw. Hauptmenu
- Einstellen der gewünschten Parameter. Bestätigen mit ENTER. EIN/AUS zum Fortsetzen der Anwendung.

Die Doctor's Function ist eine spezielle Einstellung mit der Sie noch einfacher und gezielter ihr ganz persönliches Programm aufrufen können.
Ohne individuelle Programmeinstellung wird�始t beim Einschalten im Wartestatus aufgerufen und durch simples Drucken der EIN/AUS-Taste aktiviert.

Abb. 4

Abb.5

Abb.6

Die Einstellung desses individuellen Programms kann damit z.B. durch Ratschlag Ihr's Arztes erfolgen.

Bei der Doctor's Function kann während der Stimulationsbehandlung lediglich die Impulsintensität verändert werden. Alle anderen Parameter und Programme des Digital TENS/EMS sind in thisem Fall gespeit und können nicht verändert bzw. aufgerufen werden.

Einstellen der Doctor's Function:

• Wahlen Sie Ihr Programm und die entsprechenden Einstellungen wie unter 7.2 bzw. 7.3 beschrieben aus.
• Bevor Sie das Programm durch Drucken der EIN/AUS-Taste aktivieren, halten Sie die Tasten EIN/AUS und CH 2+ gleichzeitig ca. 5 Sekunden lang gedrückt. Die Speicherung in der Doctor's Function wird durch einen langen Signatron bestätigt.

Löschen der Doctor's Function:

Um das Gerät wieder freiizugeben und wieder auf andere Programme zugreifen zu konnen, halten Sie die beiden Tasten EIN/AUS und CH 2+ abermals ca. 5 Sekunden lang gedrück (nicht während der Stimulation möglich). Die Lösung der Doctor's Function wird durch einen langen Signatlon bestätig.

8. Reinigung und Aufbewährung

Klebeelektroden:

• Um eine möglichst langandauernde Haftung der Elektroden zu gewährleisten, sollen den diese mit einem feuchten, fusselfreien Tuch vorsichtig gereinigt werden.
• Kleben Sie die Elektroden nach der Anwendung wieder zurück auf die Träger folie.

Reinigung des Gerätes:

• Entferen Sie vor jeder Reinigung die Batterien aus dem Gerät.
• Reinigen Sie das Gerät nach Gebrauch mit einem weichen, leicht angefeuchteten Tuch. Bei stärkerer Verschmutzung können Sie das Tuch auch mit einer leichten Seifenlauge befeuchten.
• Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Falls dies noch einmal der Fall sein solte, dann verwenden Sie das Gerät erst dazu, wenn es vollständig getrocknet ist.
• Benutzen Sie zum Reinigen keine chemischen Reiniger oder Scheuermittel.

Aufbewahrung:

• Entnahmen Sie die Batterien aus dem Gerät, wenn Sie es längerere Zeit nicht benutzen. Auslaufende Batterien können das Gerät beschädigen.
• Knicken Sie die Anschlussleitungen und Elektroden nicht scharf ab.
• Trennen Sie die Anschlussleitungen von den Elektroden ab.
• Kleben Sie nach Gebrauch die Elektroden wieder zurück auf die Trägerfolie.
  Lagern Sie das Gerät an einem kühlen, belufteten Ort.
• Stellen Sie keine schweren Gegenstände auf das Gerät.

9. Entsorgung

Die verbrauchten, vollkommen entladenen Batterien sind über die speziell gekennzeichneten Sammelbehälter, die Sondermüllannahmestellen oder über den Elektrohandler zu entsorgen. Sie sind gesetzlich dazu verpflichtet, die Batterien zu entsorgen.

Hinweis: These Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb = Batterie enthalt Blei, Cd = Batterie enthalt Cadmium, Hg = Batterie enthalt Quecksilber.

Bitte entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Alt geräte EG-Richtlinie 2002/96/EC - WEEE (Waste Electrical and Elec tronic Equipment). Bei Rückfragen wenden Sie sichitte an die für die Entsorgung zuständigeCOMMUNALE Behörde.

10. Probleme/Problemlösungen

Das Gerät schaltet sich bei Drücken der EIN/AUS-Taste nicht ein. Was tun?

(1) Sicherstellen, dass die Batterien korrekt eingelegt sind und Kontakt haben.
(2) Gegebenenfalls Batterien auswechseln.
(3) Mit dem Kundendienst in Verbindung setzen.

Die Elektroden lose sich vom Körper. Was tun?

(1) Die klebrige Oberfläche der Elektroden mit einem feuchten, fusselfreien Tuch reinigen. Anschließend an der Luft trocknen setzen und wieder anbringen. Sollten die Elektroden nach wie vor keinen festen Halt haben, müssen diese ausgetauscht werden.

(2) Vor jeder Anwendung die Haut reinigen, auf Hautbalsam und Pflegeole vor der Behandlung verzachten. Eine Rasur kann die Haltbarkeit der Elektroden erhöhen.

Das Gerät gibt während der Behandlung anomale Signatöne aus. Was tun?

(1) Beobachten Sie das Display, blinking ein Kanal? Pro gramm durch Drücken der EIN/AUS-Taste unterbrenchen. Korrekte Verbindung der Anschlussleitungen zu den Elektroden kontrollieren. Stellen Sie safer, dass die Elektroden festen Kontakt zum Behandlungsbereich haben.
(2) Vergewissern Sie sich, dass der Anschlussleitungsstecker fest mit dem Gerät verbunden ist.
(3) Setzen die Signtöne bei blinkendem Kanal nicht aus, Verbindungskabel auswechseln.
(4) Das Display zeitigt ein blinkendes Batteriesignal. Erneumann Sie alle Batterien.

Es kommt zu keiner spürbaren Stimulation. Was tun?

(1) Falls ein Warnsignal ertönt, die oben beschriebenen Arbeitsschritte durchführren.
(2) EIN/AUS-Taste drucken, um das Programm erneut zu starten.
(3) Überprüfen Sie die Elektrodenplatzierung bzw. achten Sie darauf, dass sich die Klebeelektroden nicht überlappen
(4) Impulsintensität schrittweise erhöhen.
(5) Die Batterien sind beinahe leer. Ersetzen Sie diese.

Sie versprüren ein unangenehmes Gefühl an den Elektroden. Was tun?

(1) Die Elektroden sind schlecht platziert. Prufen Sie die Platzierung undnehmen Sie gegebenenfalls eine Neupositionierung vor.
(2) Die Elektroden sind abgenutzt. Diese können auf Grund einer nicht mehr gewährleisteten gleichmäßigen, vollflächigen Stromverteilung zu Hautreizungen führen. Ersetzen Sie diese davon.

Die Haut im Behandlungsbereich wird rot. Was tun?

Behandlung sofort abbrechen und warten bis sich der Hautzustand normalisiert hat. Eine schnell abklingende Hautrotung unter der Elektrode ist ungebährlich und lasst sich durch die ortlich angeregte stärkere Durchblutung erklaren. Bleibt die Hautreizung jedoch bestehen, und kommt es elevt. zu Juckreiz oder Entzündung ist vor weiterer Anwendung mit Ihr Arzt Rücksprache zu halten. Elevt. ist die Ursache in einer Allergie auf die Klebeoberfläche zuuchen.

Der Gurtelclip sitszt nicht fest. Was tun?

Ist der Clip am Gürtel befestigt und wird erst anschließend das Gerät angesetzt, so ist kein optimaler Halt gegeben. Nehmen Sie daher das Gerät in die Hand. Setzen Sie den Gürtelclip auf der Rückseite des Gerätes an. Sie bemerken den korrekten Sitz des Clips durch hör- und spürbares Einrasten. Befestigen Sie nun das Gerät inklusive Gürtelclip erneut am Gürtel.

11. Technische Angaben

Name und Modell: EM 41

Ausgangs-Kurvenform: biphasische Rechteckimpulse

Pulsdauer: 40 - 250 μs

Pulsfrequenz: 1-120 Hz

Ausgangsspannung: max. 90 Vpp (an 500 Ohm)

Ausgangsstrom: max. 180 mApp (an 500 Ohm)

Spannungsversorgung: 3x AAA-Batterien

Behandlungsszeit: von 5 bis 90 Minuten einstellbar

Intensität: von 0 bis 15 einstellbar

Betriebsbedingungen: 10^ - 40^ (50°F - 104°F) bei einer relativ Luftfeuchtigkeit von 30 - 85%

Lagerbedingungen: -10°C - 50°C (14°F - 122°F) bei einer relativen Luftfeuchtigkeit von 10 - 95%

Abmessungen: 122 × 59 × 23 ~mm

Gewicht: 69 g (ohne Batterien), 108 g (inkl. Gurtelclip und Batterien)

Zeichenerklarung: Anwendungsteil Typ BF Achtung! Gebrauchsanweisung lessen.

Hinweis: Bei Verwendung des Gerätes außerhalb der Spezifikation ist eine einwandfrei Funktion nicht gewährleistet!
Technische Änderungen zur Verbesserung und Weiterentwicklung des Produktes behalten wir uns vor.

Dieses Gerät entspricht den europäischen Normen EN60601-1 und EN60601-1-2 sowie EN60601-2-10 und unterliegt besonderen Vorsichts

maßnahmen hinsichtlich der elektromagnetischen Verträgelichkeit.itte beachten Sie damit, dass tragbare und mobile HF-Kommunikationseinrichtungen这点es Gerät beeinflussen können. Genauere Angaben können Sie unter der angegebenen Kundenservice-Adresse anfordern.

Das Gerät entspricht den Anforderungen der europäischen Richtlinie für Medizinprodukte 93/42/EC, dem Medizinproduktegesetz. Entsprechend der „Betrieberverordnung für Medizinprodukte" sind regelmäßige messtechnische Kontrollen durchzufahren, wenn das Gerät zu gewerblichen oder wirtschaftlichen Zwecken eingesetzt wird. Auch bei privater Benutzung empfehlen wir Ihnene eine messtechnische Kontrolle in 2-Jahres-Abständen beim Hersteller.

12. Garantie

Sie erhalten 3 Jahre Garantie ab Kaufdatum auf Material- und Fabrikationsfehler des Produktes.

Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen,
• für Verschleiße wie Elektroden, Batterien und Anschlusskabel,
• für Mängel, die dem Kunden bereits bei Kaufbekannt waren,
• bei Eigenverschulden des Kunden.

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen. Die Garantie ist innerhalb eines Zeitaumes von 3 Jahren ab Kaufdatum gegenüber der Beurer GmbH, Söflinger Straße 218, 89077 Ulm (Germany), geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht eingeräumt.

ENGLISH

Table of Contents

8x Yapiskan elektrot (45 x 45 mm), Art-Nr. 661.02

4x Yapiskan elektrot (50 x 100 mm), Art-Nr. 661.01

2. Önemli bilgiler
