BEDIENUNGSANLEITUNG GuitarLink Wireless ALESIS

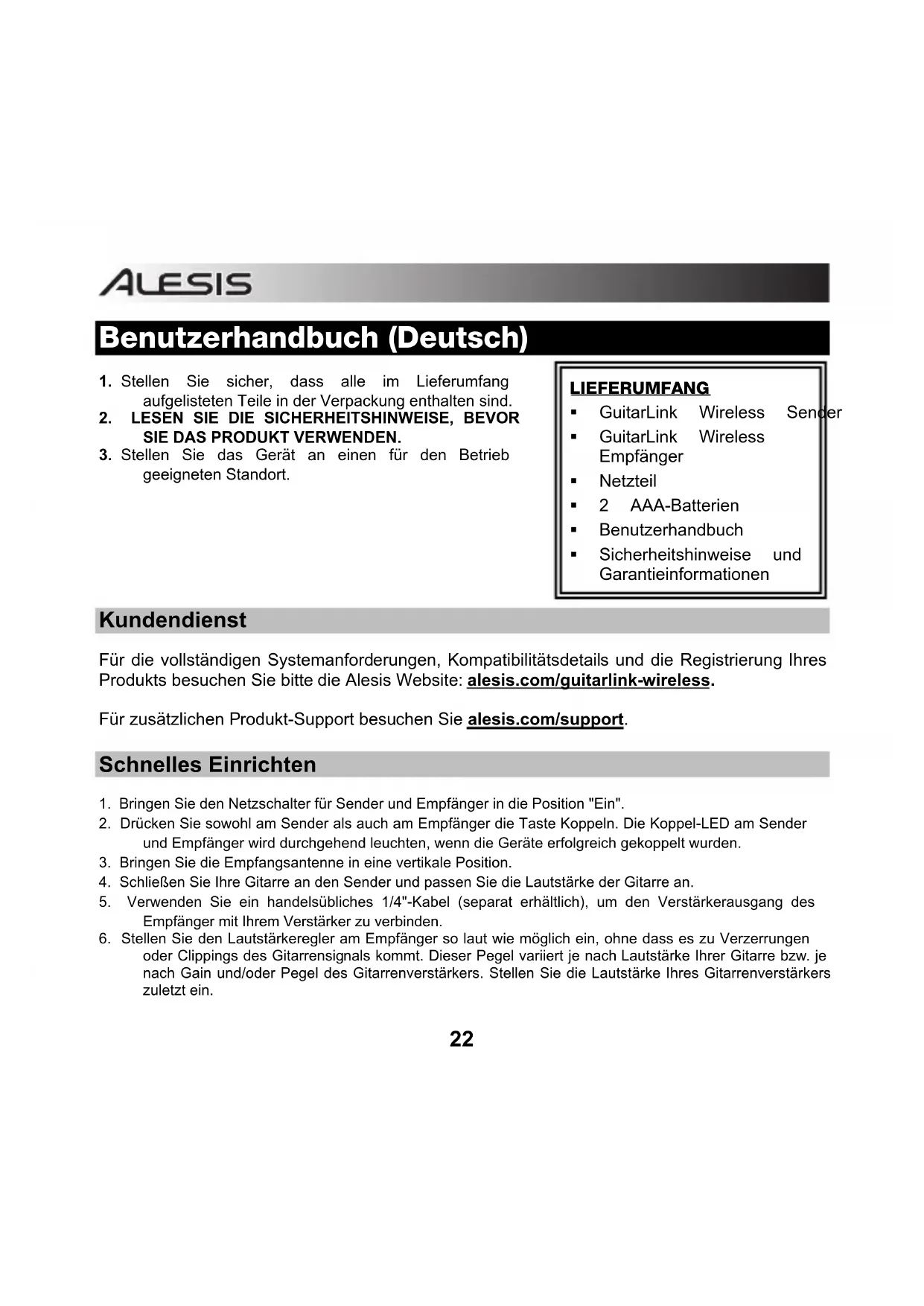

Benutzerhandbuch (Deutsch)

1. Stellen Sie sicher, dass alle im Lieferumfang aufgelisteten Teile in der Verpackung enthalten sind.
2. LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.
3. Stellen Sie das Gerät an einen für den Betrieb geeigneten Standort.

LIEFERUMFANG

• GuitarLink Wireless Sender
• GuitarLink Wireless Empfänger
  Netzteil
  2 AAA-Batterien
  Benutzerhandbuch
• Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die vollständigen Systemanforderungen, Kompatibilitätsdetails und die Registrierung Ihres Produkts besuchen Sieitte die Alesis Website: alesis.com/guitarlink-wireless.

Für zusätzlichen Produkt-Support besuchen Sie alesis.com/support.

Schnelles Einrichten

1. Bringen Sie den Netzschalter für Sender und Empfänger in die Position "Ein".
2. Drücken Sie sowohl am Sender als auch am Empfänger die Taste Koppeln. Die Koppel-LED am Sender und Empfänger wird durchgehend leuchten, wenn die Geräte erfolgreich gekoppelt wurden.
3. Bringen Sie die Empfangsantenne in eine vertikale Position.
4. Schlieben Sie ihre Gitarre an den Sender und passen Sie die Lautstärke der Gitarre an.
5. Verwenden Sie ein handelsübliches 1/4"-Kabel (separat erhältlich), um den Verständkerausgang des Empfänger mit ihrer Veränder zu verbinden.
6. Stellen Sie den Lautstärkeregler am Empfänger so laut wie möglich ein, ohne dass es zu Verzerrungen oder Clippings des Gitarrensignals kommt. Diese Pegel variiert je nach Lautstärke ihrer Gitarre bzw. je nach Gain und/oder Pegel des Gitarrenverstärkers. Stellen Sie die Lautstärke Ihres Gitarrenverstärkers zuletzt ein.

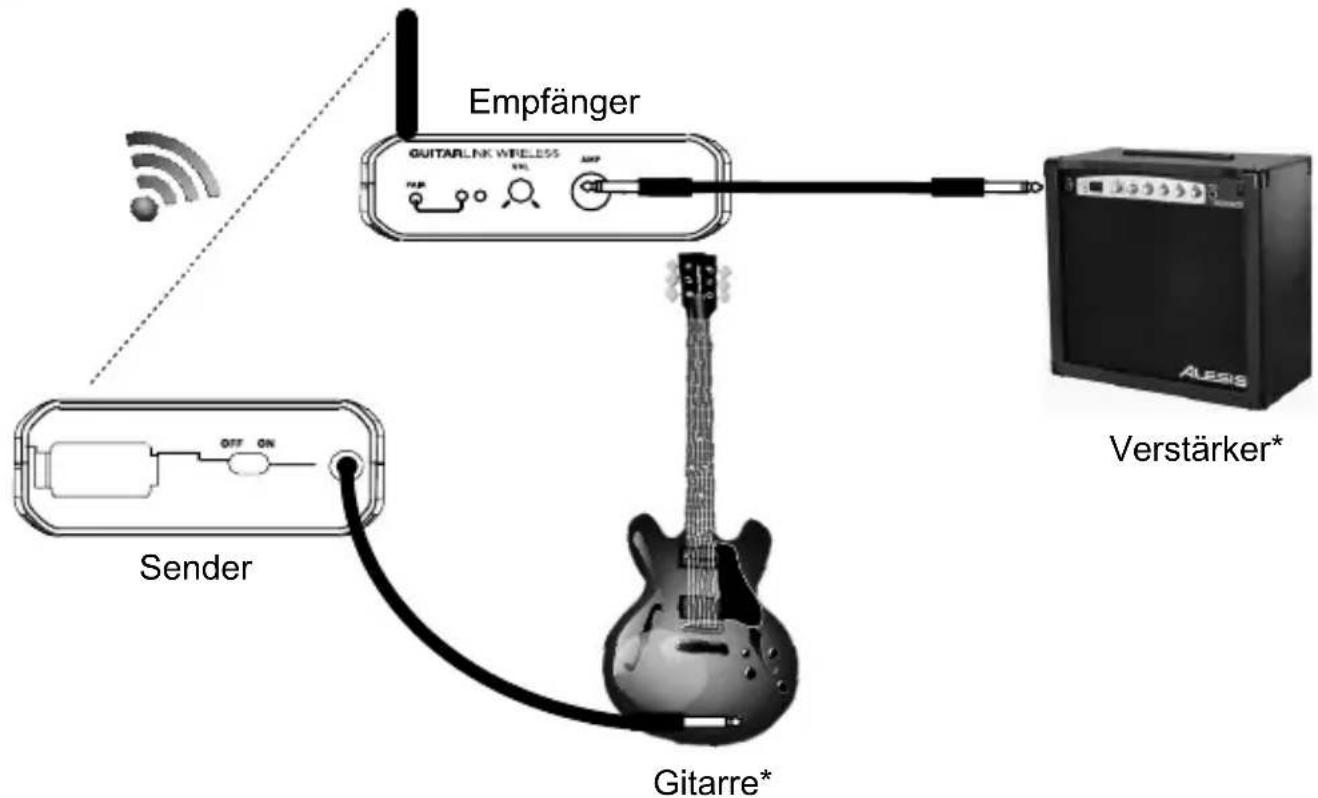

Anschlussdiagramm

* Separate erstählich

Merkmale des Senders

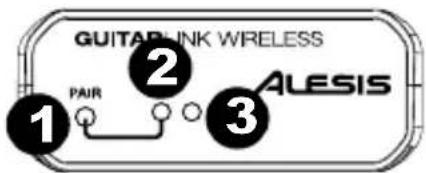

Vorderseite

1. Taste Koppeln - Drücken Sie diese Taste, um eine Verbindung mit dem Empfänger herzustellen. Die Koppel-LED leuchtet auf, wenn die Verbindung zum Empfänger hergestellt ist.
2. Koppel-LED - Beginnt zu leuchten, wenn der Sender mit dem Empfänger verbunden ist.
3. Power-LED - Leuchtet, wenn der Sender eingeschaltet ist.

Rückseite

1. Batteriefach - Legen Sie 2 AAA-Batterien ein, um den Sender mit Strom zu versorgen.
2. Ein/Aus-Schalter - Betätigen Sie diesen Schalter, um den Sender einzuschalten.
3. Gitarrenkabel - Schlieben Sie das beiliegende 1/4"-Kabel an den 1/4"-Ausgang ihrer Gitarre an.

Unterseite

1. Gitarrengurt-Clip - Verwenden Sie den mitgelieferten Clip, um den GuitarLink Wireless Empfänger an Ihr Gemitarrengurt oder ihrer Tasche zu befestigen.

Merkmale des Empfängers

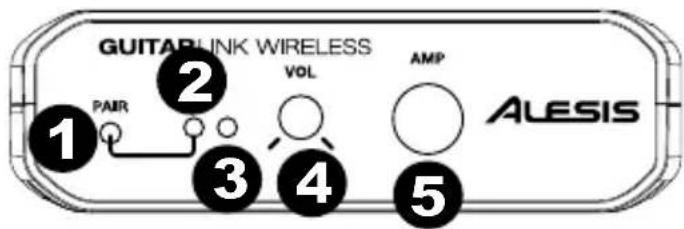

Vorderseite

1. Taste Koppeln - Drucken Sie diese Taste, um eine Verbindung mit dem Sender herzustellen. Die KoppelLED leuchtet auf, wenn die Verbindung zum Sender hergestellt ist.

1. Koppel-LED - Beginnt zu leuchten, wenn der Sender mit dem Empfänger verbunden ist.
2. Power-LED - Leuchtet, wenn der Empfänger eingeschaltet ist.
3. Lautstärke - Regelt die Lautstärke des Signals, das zum Verständerkerausgang gesendet wird.
4. Verstärkerausgang - Verwenden Sie ein handelsübliches 1/4"-Kabel (separatehältlich), um den Empfänger des GuitarLink Wireless mit ihrem Verstärker zu verbinden.

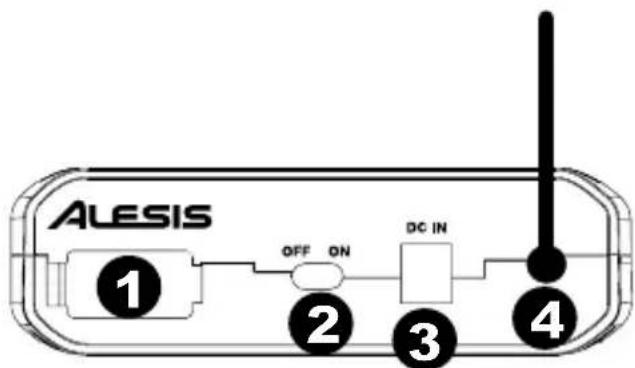

Rückseite

1. Batteriefach - Legen Sie 2 AAA-Batterien ein, um den Empfänger mit Strom zu versorgen.
2. Ein/Aus-Schalter - Betätigen Sie diesen Schalter, um den Empfänger einzuschalten.
3. Netzeingang - Hier schlieben Sie das mitgelieferte Netzteil an (5V 1A, mittlerer Pin mit positiver Polarität).
4. Antenne - Für eine ideale Übertragung des Funksignals bringen Sie die Antenne in eine vertikale Position. Wenn das WLAN-Signal schwach ist, verändern Sie die Position der Antenne.

ALESIS

Fehlerbehebung

Kein Signal:

• Stellen Sie sicher, dass sowohl Sender und Empfänger eingeschaltet sind.
• Stellen Sie sich, dass Sie sich innerhalb des Sendebereichs von 60 Fuß (20 Metern) befinden.
• Stellen Sie sicher, dass Sender und Empfänger gekoppelt wurden.
• Stellen Sie die Lautstärke auf der Gitarre ein.
• Achten Sie darauf, dass die Lautstärkeregler am Mixer und am Lautsprecher aufgedreht sind.
• Überprüfen Sie die Power-LEDs am Sender und am Empfänger. Wenn eine dieser LEDs nicht leuchtet, überprüfen Sie, ob das Gerät ordnungsgemäß mit Strom versorgt wird:
  o Legen Sie neue AAA-Batterien in den Sender ein.
  Schlieben Sie das Netzteil an den Empfänger an (oder legen Sie neue AAA-Batterien ein).

Schwaches Signal:

• Stellen Sie die Lautstärke auf der Gitarre ein.
• Vergewissern Sie sich, dass sich keine Gegenstände (Computer, Wände, Möbel etc.) zwischen Sender und Empfänger befinden.
• Stellen Sie sich, dass Sie sich innerhalb des Sendebereichs von 60 Fuß (20 Metern) befinden.
• Wenn Sie Sender oder Empfänger mit Batterien betreiben, legen Sie neue AAA-Batterien ein.

Schlechte Signalqualität:

• Halten Sie jegliche angeschlossenen Audiokabel von der Empfängerantenne fern.
• Wenn Sie Sender oder Empfänger mit Batterien betreiben, legen Sie neue AAA-Batterien ein.

Appendix (English)

Specifications
