Produkttyp	Aktivlautsprecher für elektronische Schlagzeuge
Marke	Alesis
Modell	Strike Amp 8
Stromversorgung	Netzbetrieb (Netzkabel im Lieferumfang)
Audioeingang	1 x XLR/TRS 6,35 mm Kombibuchse
Audioausgang	1 x XLR (Daisy-Chain)
Lautstärkeregelung	2 Potentiometer (Volume 1 und Volume 2)
Contour-Schalter	Betonung von Bässen und Höhen (+3 dB)
Erdungsschalter	Reduzierung von Brummen und Störgeräuschen
LED-Anzeige	Signal/Limit: grün (Signal vorhanden), rot (Begrenzer aktiv)
Schutz	Ausgangsbegrenzer; austauschbare Sicherung
Mitgeliefertes Zubehör	Netzkabel, Bedienungsanleitung
Empfohlene Verwendung	E-Drums, Musikinstrumente, Playback
Farbe	Schwarz
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Vor dem Austausch der Sicherung vom Netz trennen; Sicherung mit korrekter Nennleistung verwenden

Häufig gestellte Fragen - Strike Amp 8 ALESIS

Wie verbinde ich den Strike Amp 8 mit meinem Drum-Modul?

Verwenden Sie ein XLR- oder TRS-6,35-mm-Kabel (nicht im Lieferumfang), um den Left (Mono)-Ausgang Ihres Moduls mit dem Input-Eingang des Lautsprechers zu verbinden. Stellen Sie sicher, dass die Lautstärke vor dem Einschalten auf Minimum steht.

Was bedeutet die LED Signal/Limit?

Die grüne LED zeigt an, dass ein Audiosignal vorhanden ist. Blinkt sie, ist der Pegel niedrig; leuchtet sie dauerhaft, ist der Pegel hoch. Die rote LED bedeutet, dass der Ausgangsbegrenzer aktiviert ist: Reduzieren Sie die Lautstärke der Quelle, wenn sie rot bleibt.

Wie verwende ich den Contour-Schalter?

Drücken Sie den Contour-Schalter, um Bässe und Höhen um +3 dB zu betonen. Lassen Sie ihn los für einen flacheren Klang, ideal für Auftritte oder zur Leistungsoptimierung.

Wozu dient der Erdungsschalter?

Der GND (Ground)-Schalter reduziert Brummen oder Störgeräusche, indem er die Erdungsschleife unterbricht. Drücken Sie ihn, wenn Sie ein Brummen hören.

Kann ich zwei Strike Amp Lautsprecher miteinander verbinden?

Ja, verwenden Sie ein XLR-Kabel, um den Out-Ausgang des ersten Lautsprechers mit dem Input-Eingang des zweiten zu verbinden. So können Sie eine Stereokonfiguration oder erweitertes Mono erstellen.

Welches Kabel sollte ich für den Audioeingang verwenden?

Der Eingang akzeptiert XLR- oder TRS-6,35-mm-Kabel (symmetrischer Klinkenstecker). Verwenden Sie ein qualitativ hochwertiges Kabel, um Störungen zu vermeiden.

Wie tausche ich die Sicherung aus?

Trennen Sie den Lautsprecher vom Netz. Heben Sie die Lasche über dem Netzeingang an, um auf die Sicherung zuzugreifen. Ersetzen Sie sie durch eine Sicherung gleicher Nennleistung (angegeben unter dem Eingang). Eine falsche Nennleistung kann das Gerät beschädigen.

Was tun, wenn der Lautsprecher nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Kontrollieren Sie die Sicherung: Wenn sie durchgebrannt ist, ersetzen Sie sie. Stellen Sie sicher, dass der Power-Schalter auf ON steht.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse zu entstauben. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel. Vermeiden Sie, dass Flüssigkeiten in den Lautsprecher eindringen.

Ist der Strike Amp 8 mit allen Alesis-Modulen kompatibel?

Ja, er ist für den Betrieb mit Alesis-Drum-Modulen wie den Strike-, Nitro- oder Surge-Serien ausgelegt. Er ist auch mit jeder Line-Audioquelle kompatibel.

BEDIENUNGSANLEITUNG Strike Amp 8 ALESIS

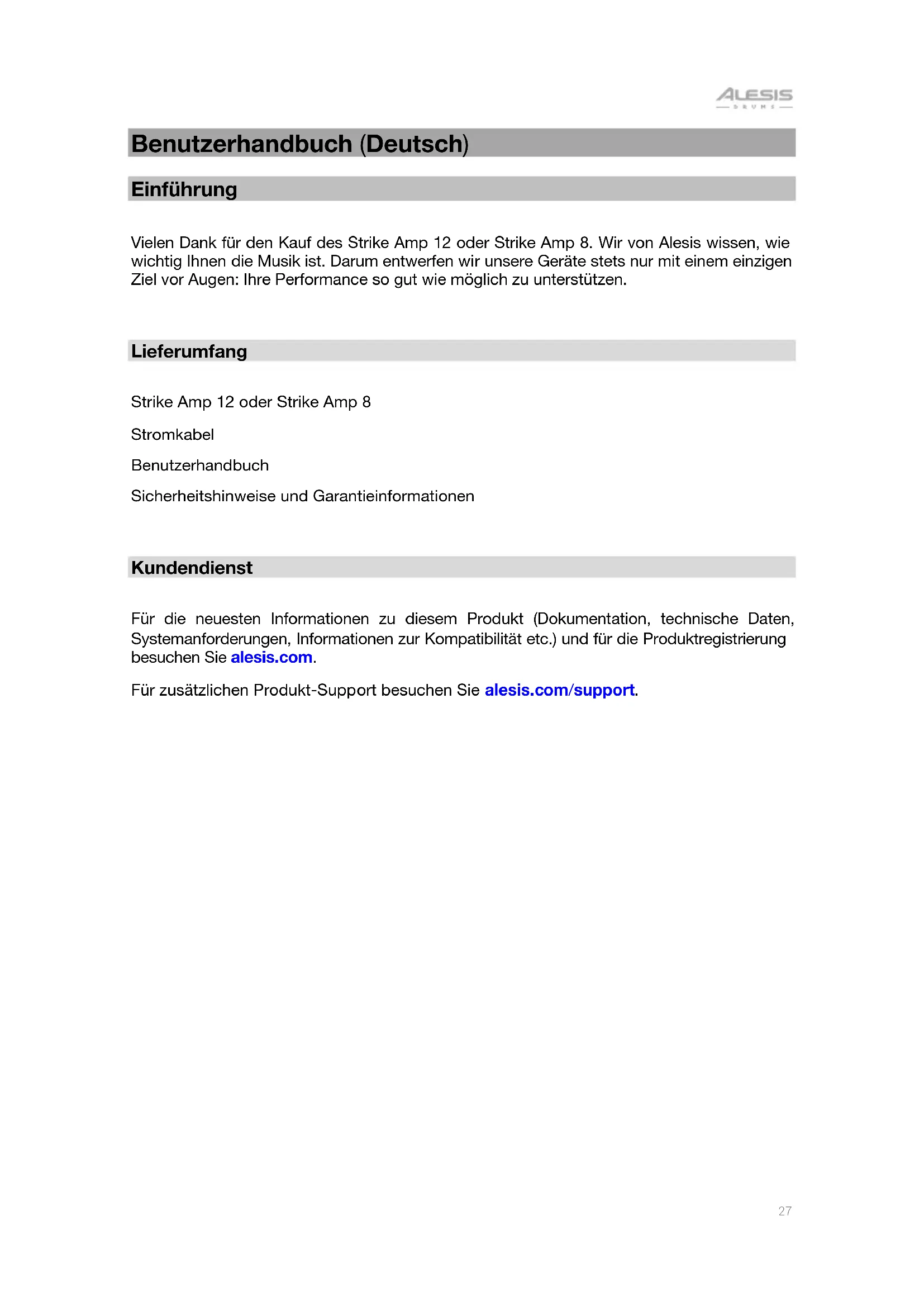

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des Strike Amp 12 oder Strike Amp 8. Wir von Alesis wissen, wie wichtig Ihnen die Musik ist. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Performance so gut wie möglich zu unterstützen.

Lieferumfang

Strike Amp 12 oder Strike Amp 8

Stromkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung besuchen Sie alesis.com.

Für zusätzlichen Produkt-Support besuchen Sie alesis.com/support.

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

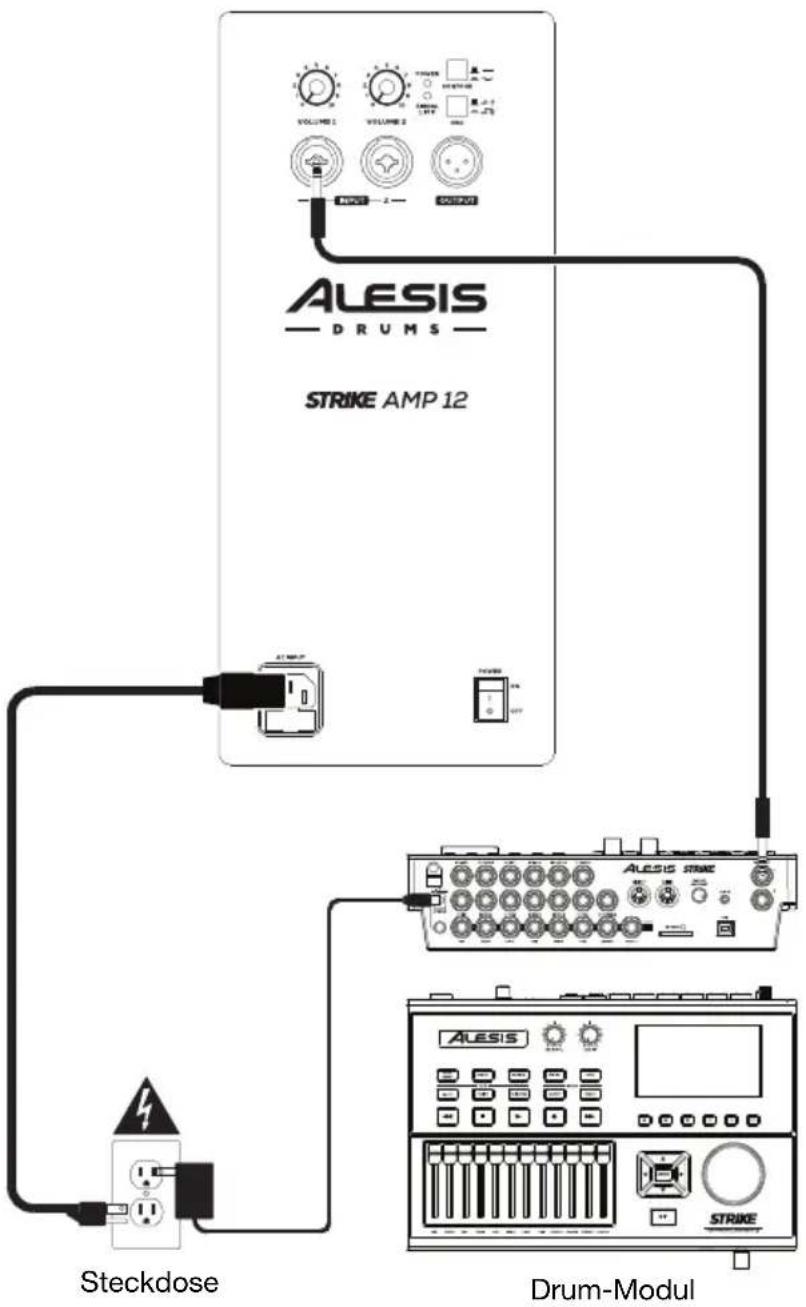

Beispiel A: Ein Strike Amp

Verbinden Sie den Left (Mono) Output Ihres Drum-Modul mit dem Input auf einem Strike Amp.

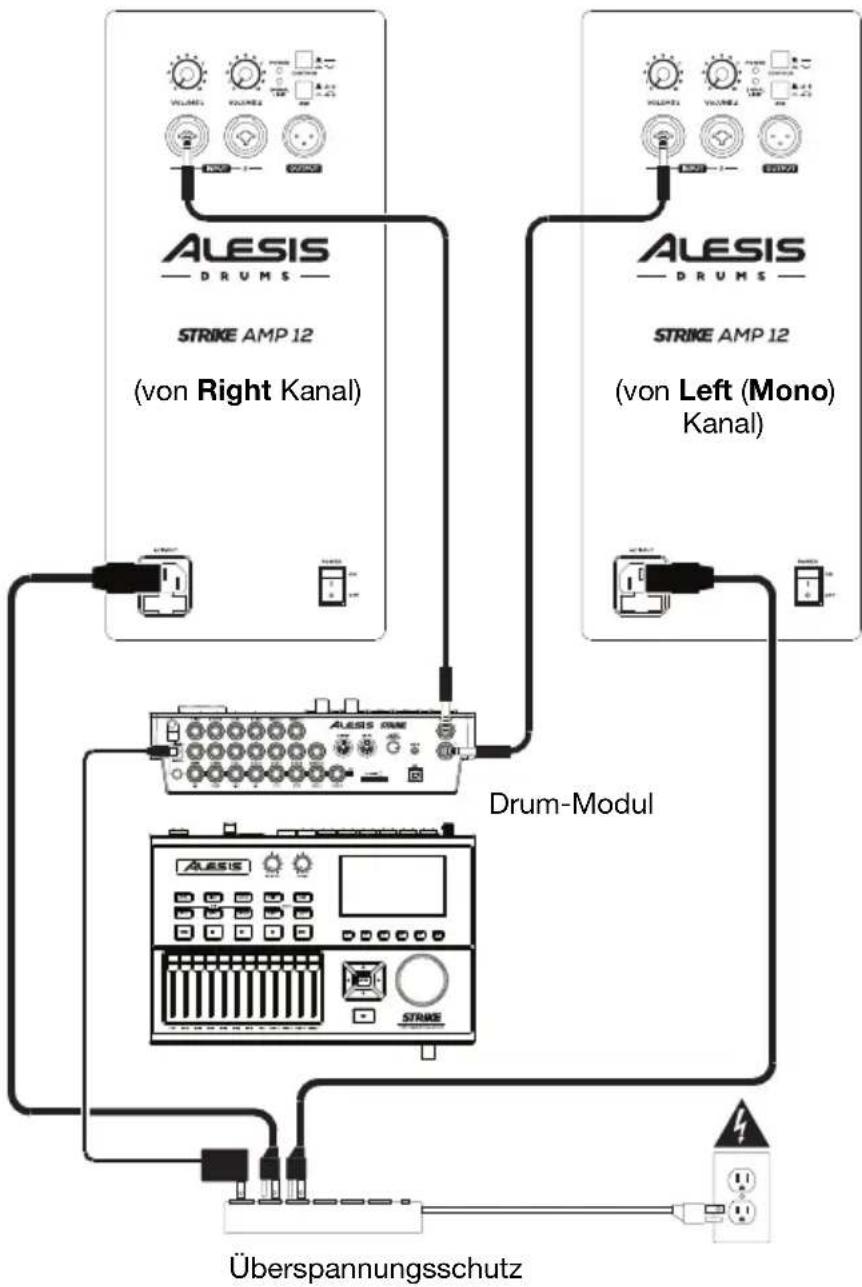

Beispiel B: Zwei Strike Amp (stereo)

Verbinden Sie die Right und Left (Mono) Outputs Ihres Drum-Modul mit den Inputs Ihres Strike Amp.

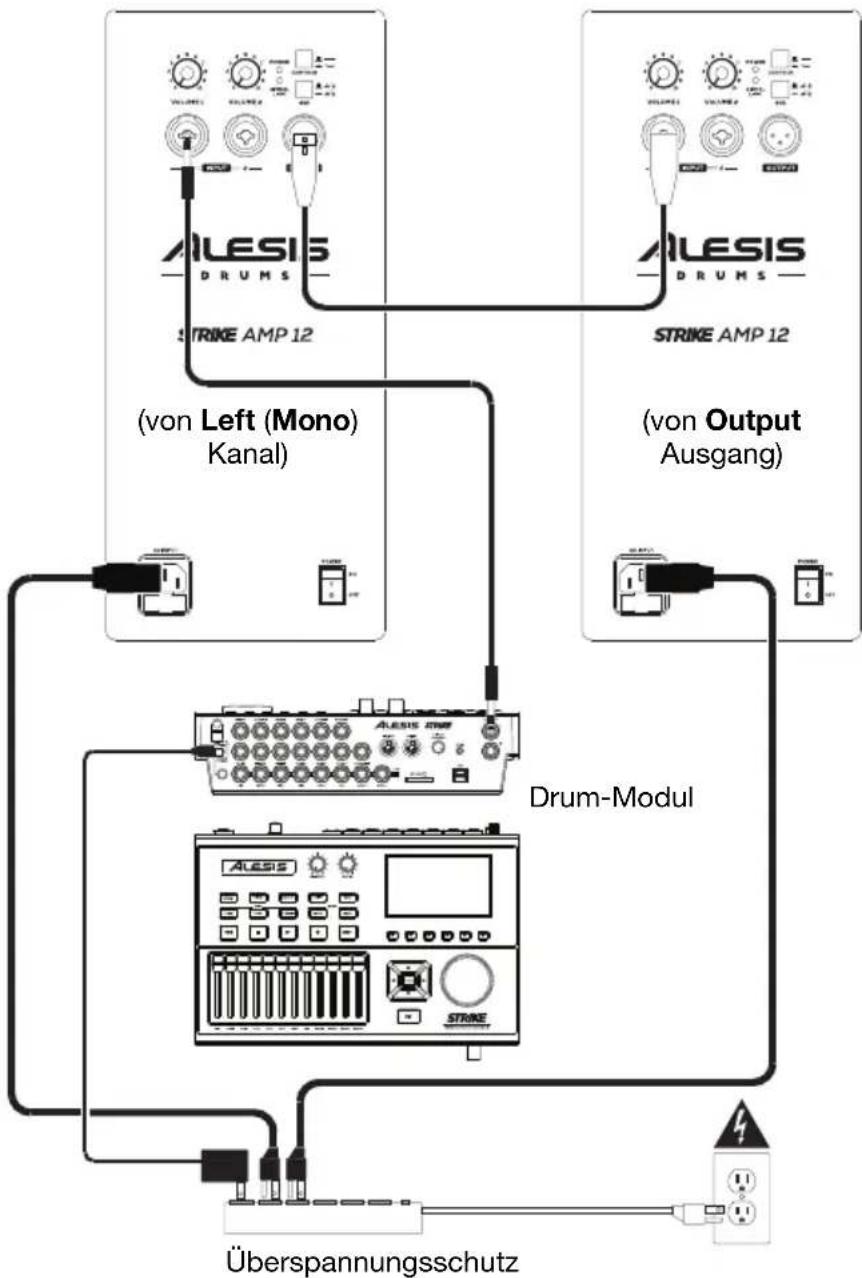

Beispiel C: Zwei Strike Amp (mono)

Verbinden Sie den Left (Mono) Output Ihres Drum-Modul mit dem Input eines Strike Amp. Verbinden Sie den Output dieses Strike Amp mit dem Input eines anderen Strike Amp.

Strike Amp 12 Funktionen

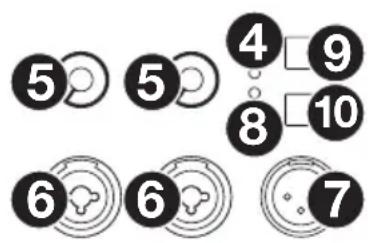

Rückseite

1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dafür, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus steht.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Verwenden Sie diesen Schalter, um den Lautsprecher ein- oder auszuschalten. Stellen Sie sicher, dass der Lautstärkeregler auf das Minimum eingestellt ist (gegen den Uhrzeigersinn).
4. Power-LED: Diese LED leuchtet auf, wenn der Lautsprecher eingeschaltet ist.
5. Volume: Drehen Sie zur Anpassung der Lautstärke den jeweiligen Regler für den Eingang.
6. Input: Verwenden Sie ein handelsübliches XLR-Kabel oder ein 6,35 mm TRS-Kabel (nicht inbegriffen) zur Verbindung Ihrer Audioquelle mit diesem Eingang.
7. Output: Verwenden Sie ein handelsübliches XLR-Kabel (nicht inbegriffen) zur Verbindung dieses Ausagangs mit dem Eingang eines anderen Lautsprechers (z. B. einem anderen Strike Amp).
8. Signal/Limit LED: Diee LED leuchetet grün auf, wenn ein Audiosignal an den Lautsprecher gesendet wird – sie blinkt bei niedrigem Pegel und leuchtet dauerhaft bei höheren Pegeln. Die LED leuchtet rot auf, wenn Ausgangsbegrenzung/-schutz aktiviert ist – wenn die LED dauerhaft rot leuchtet, reduzieren Sie das Volumen Ihrer Audioquelle.
9. Contour: Aktivieren (drücken) Sie diese Taste, um niedrige und hohe Frequenzen um +3 dB zu verstärken. Lösen Sie den Schalter für maximale Leistung oder ein flacheres Ansprechverhalten bei Live-Auftritten.
10. Erdungsschalter: Aktivieren (drücken) Sie diesen Schalter, um Brummgeräusche oder Rauschen zu reduzieren.

STRIKE AMP 12

Strike Amp 8 Funktionen

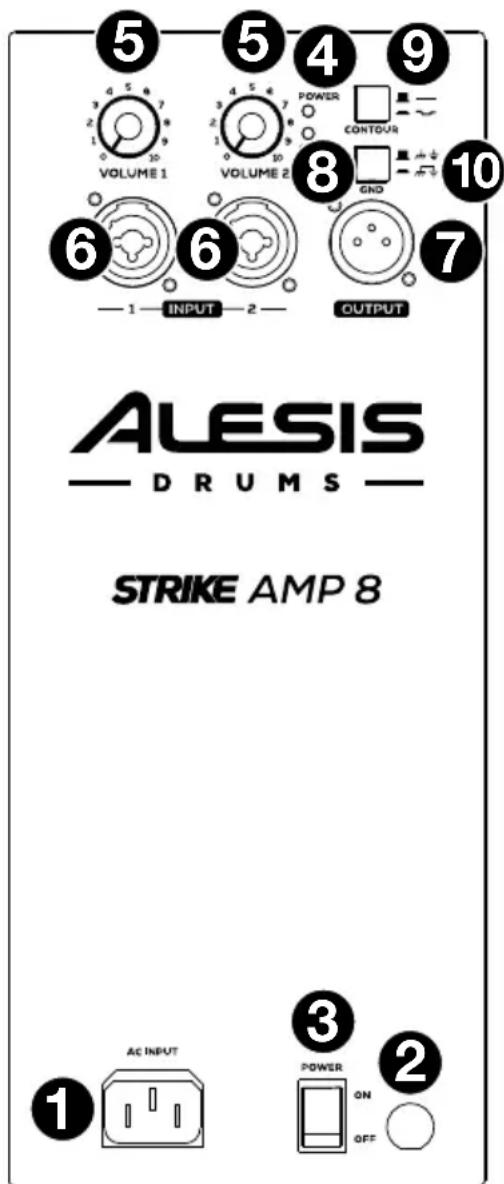

Rückseite

1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dafür, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus steht.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Verwenden Sie diesen Schalter, um den Lautsprecher ein- oder auszuschalten. Stellen Sie sicher, dass der Lautstärkeregler auf das Minimum eingestellt ist (gegen den Uhrzeigersinn).
4. Power-LED: Diese LED leuchtet auf, wenn der Lautsprecher eingeschaltet ist.
5. Volume: Drehen Sie zur Anpassung der Lautstärke den jeweiligen Regler für den Eingang.
6. Input: Verwenden Sie ein handelsübliches XLR-Kabel oder ein 6,35 mm TRS-Kabel (nicht inbegriffen) zur Verbindung Ihrer Audioquelle mit diesem Eingang.
7. Output: Verwenden Sie ein handelsübliches XLR-Kabel (nicht inbegriffen) zur Verbindung dieses Ausagangs mit dem Eingang eines anderen Lautsprechers (z. B. einem anderen Strike Amp).
8. Signal/Limit LED: Diee LED leuchetet grün auf, wenn ein Audiosignal an den Lautsprecher gesendet wird – sie blinkt bei niedrigem Pegel und leuchtet dauerhaft bei höheren Pegeln. Die LED leuchtet rot auf, wenn Ausgangsbegrenzung/-schutz aktiviert ist – wenn die LED dauerhaft rot leuchtet, reduzieren Sie das Volumen Ihrer Audioquelle.
9. Contour: Aktivieren (drücken) Sie diese Taste, um niedrige und hohe Frequenzen um +3 dB zu verstärken. Lösen Sie den Schalter für maximale Leistung oder ein flacheres Ansprechverhalten bei Live-Auftritten.
10. Erdungsschalter: Aktivieren (drücken) Sie diesen Schalter, um Brummgeräusche oder Rauschen zu reduzieren.
