BEDIENUNGSANLEITUNG Strike Amp 12 ALESIS

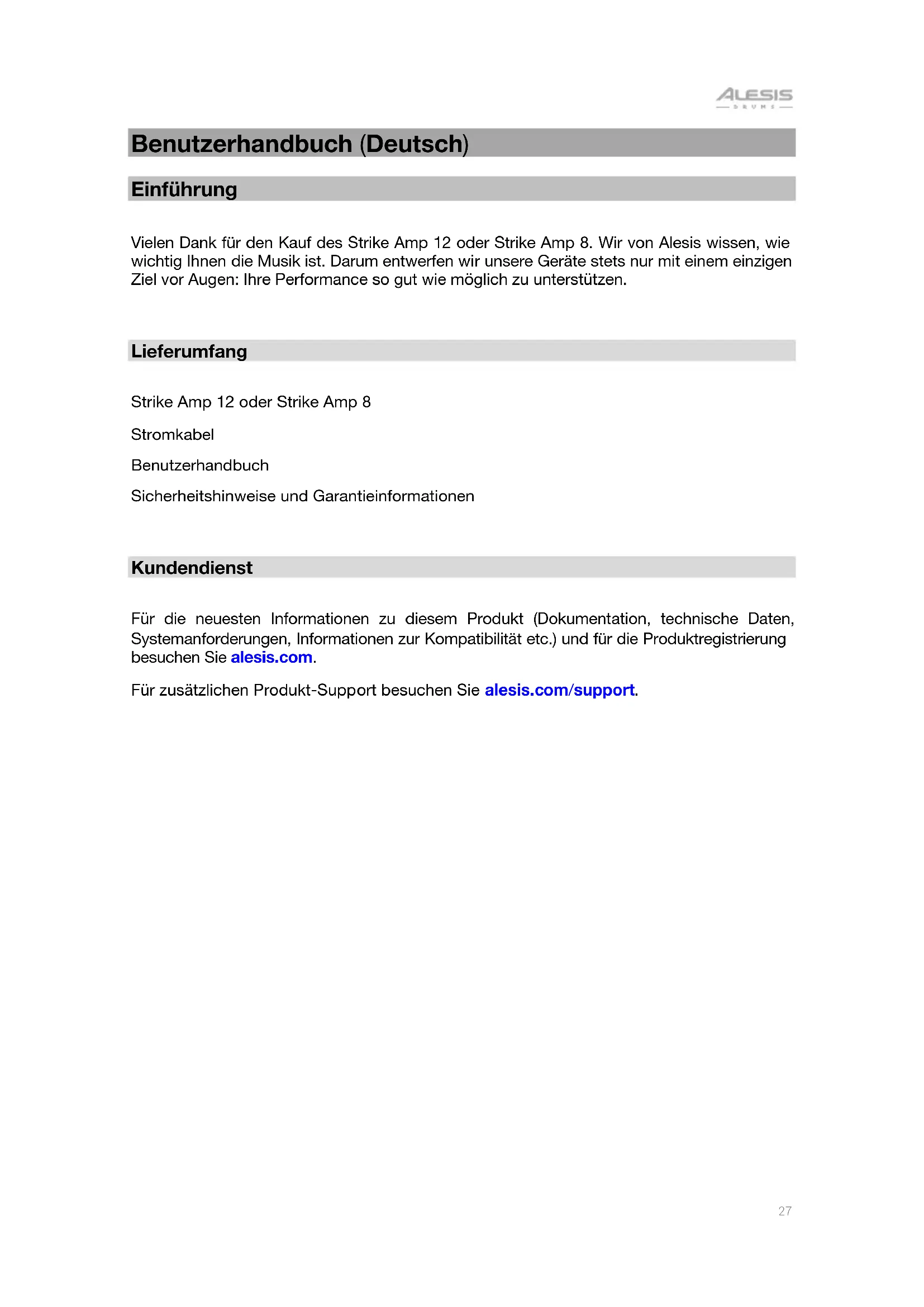

Benutzerhandbuch (Deutsch) Einführung Vielen Dank für den Kauf des Strike Amp 12 oder Strike Amp 8. Wir von Alesis wissen, wie wichtig Ihnen die Musik ist. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Performance so gut wie möglich zu unterstützen.

Lieferumfang Strike Amp 12 oder Strike Amp 8 Stromkabel Benutzerhandbuch Sicherheitshinweise und Garantieinformationen

Kundendienst Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung besuchen Sie alesis.com. Für zusätzlichen Produkt-Support besuchen Sie alesis.com/support.28 Setup Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

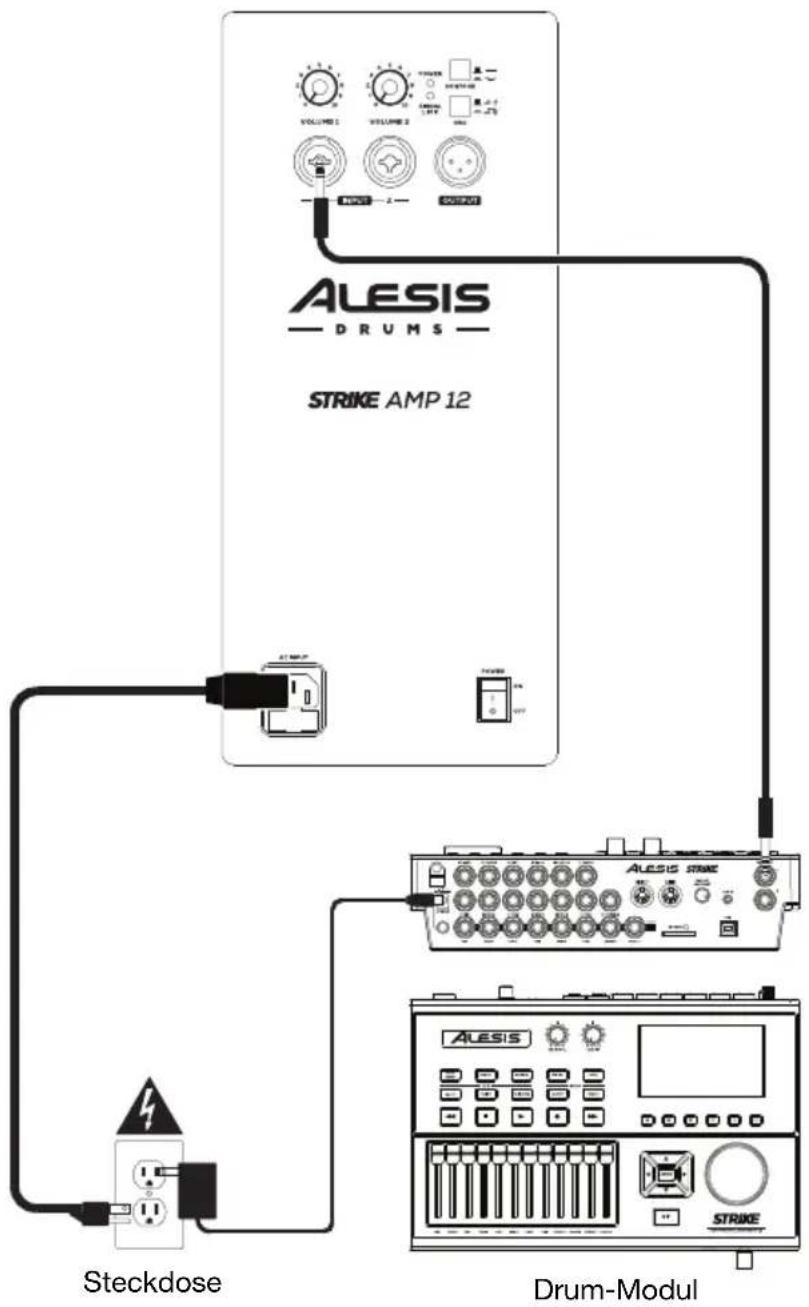

Beispiel A: Ein Strike Amp Verbinden Sie den Left (Mono) Output Ihres Drum-Modul mit dem Input auf einem Strike Amp.

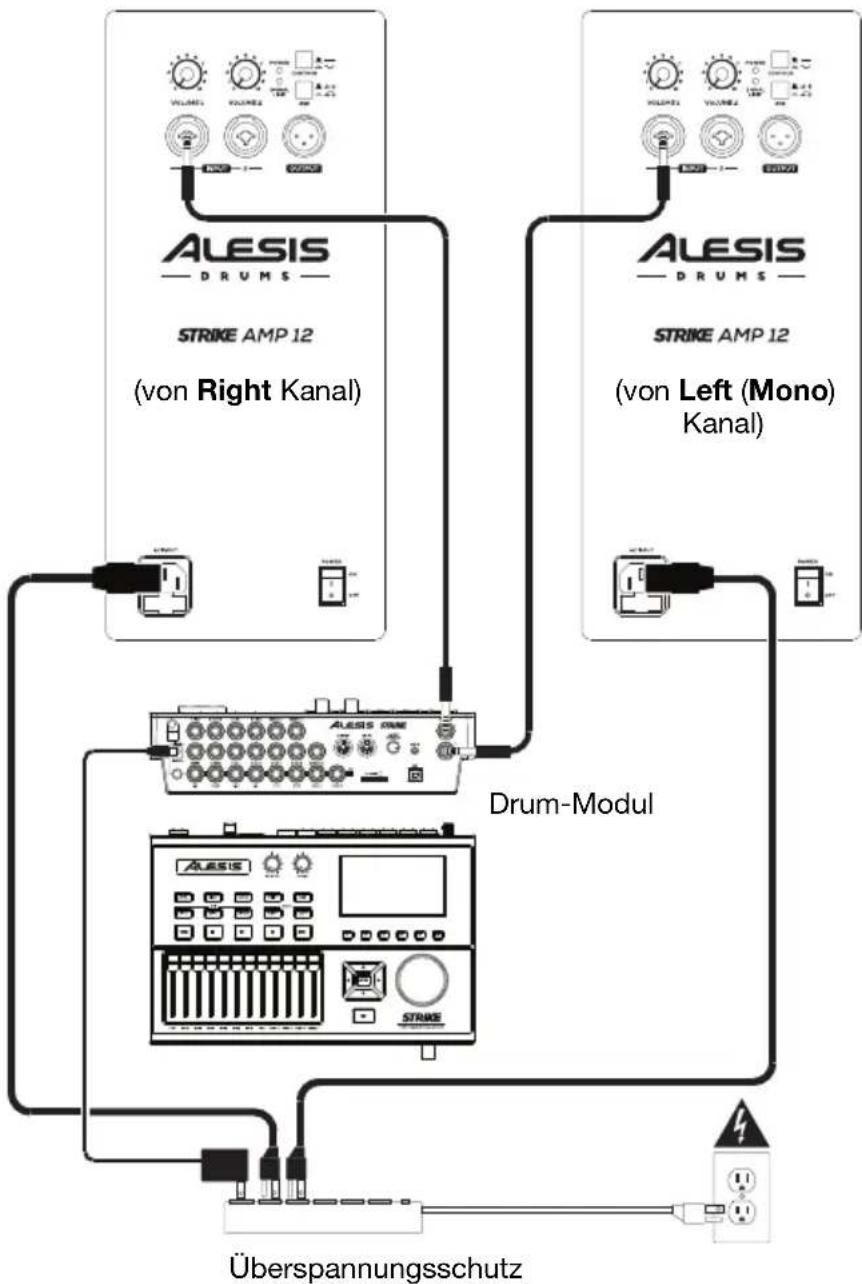

Drum-Modul Steckdose29 Beispiel B: Zwei Strike Amp (stereo) Verbinden Sie die Right und Left (Mono) Outputs Ihres Drum-Modul mit den Inputs Ihres Strike Amp.

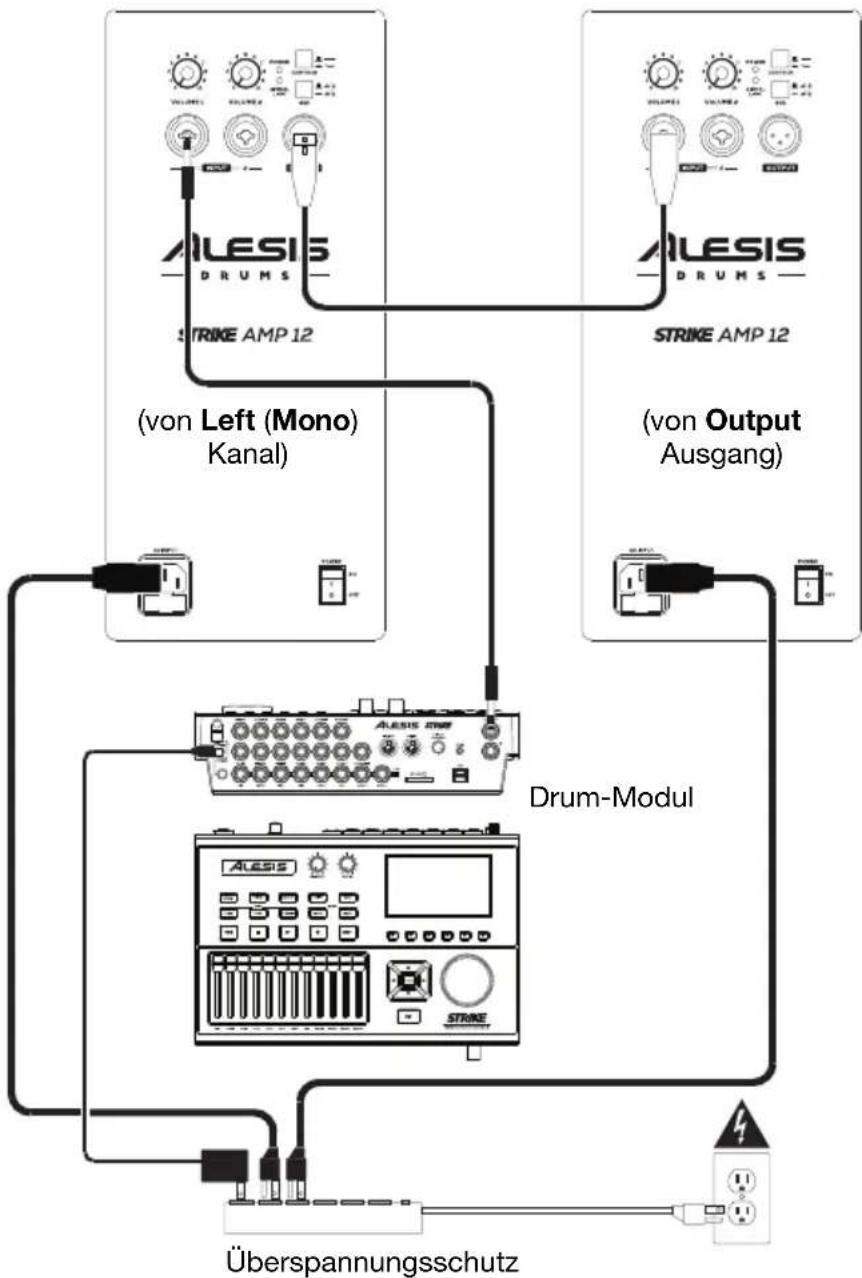

(von Right Kanal) (von Left (Mono) Kanal) Drum-Modul Überspannungsschutz30 Beispiel C: Zwei Strike Amp (mono) Verbinden Sie den Left (Mono) Output Ihres Drum-Modul mit dem Input eines Strike Amp. Verbinden Sie den Output dieses Strike Amp mit dem Input eines anderen Strike Amp.

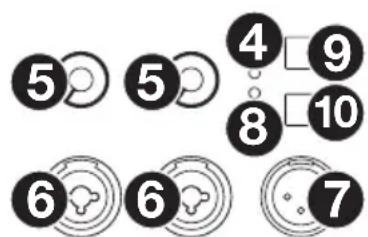

(von Left (Mono) Kanal) Überspannungsschutz (von Output Ausgang) Drum-Modul31 Strike Amp 12 Funktionen Rückseite

1. AC-Eingang: Verwenden Sie das

mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dafür, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus steht.

2. Sicherung: Wenn die Sicherung des Geräts

beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

3. Netzschalter: Verwenden Sie diesen

Schalter, um den Lautsprecher ein- oder auszuschalten. Stellen Sie sicher, dass der Lautstärkeregler auf das Minimum ein- gestellt ist (gegen den Uhrzeigersinn).

4. Power-LED: Diese LED leuchtet auf, wenn

der Lautsprecher eingeschaltet ist.

5. Volume: Drehen Sie zur Anpassung der

Lautstärke den jeweiligen Regler für den Eingang.

6. Input: Verwenden Sie ein handelsübliches

XLR-Kabel oder ein 6,35 mm TRS-Kabel (nicht inbegriffen) zur Verbindung Ihrer Audioquelle mit diesem Eingang.

7. Output: Verwenden Sie ein handelsübliches

XLR-Kabel (nicht inbegriffen) zur Verbindung dieses Ausagangs mit dem Eingang eines anderen Lautsprechers (z. B. einem anderen Strike Amp).

8. Signal/Limit LED: Diee LED leuchetet grün auf, wenn ein Audiosignal an den

Lautsprecher gesendet wird – sie blinkt bei niedrigem Pegel und leuchtet dauerhaft bei höheren Pegeln. Die LED leuchtet rot auf, wenn Ausgangsbegrenzung/-schutz aktiviert ist – wenn die LED dauerhaft rot leuchtet, reduzieren Sie das Volumen Ihrer Audioquelle.

9. Contour: Aktivieren (drücken) Sie diese Taste, um niedrige und hohe Frequenzen um

+3 dB zu verstärken. Lösen Sie den Schalter für maximale Leistung oder ein flacheres Ansprechverhalten bei Live-Auftritten.

10. Erdungsschalter: Aktivieren (drücken) Sie diesen Schalter, um Brummgeräusche

oder Rauschen zu reduzieren.

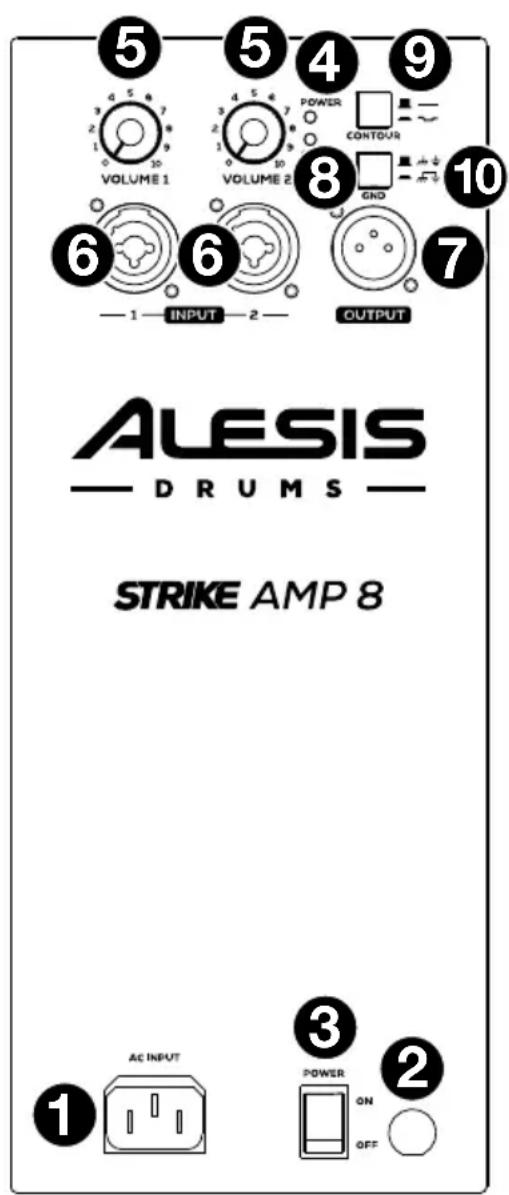

Strike Amp 8 Funktionen Rückseite

1. AC-Eingang: Verwenden Sie das

mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dafür, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus steht.

2. Sicherung: Wenn die Sicherung des Geräts

beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

3. Netzschalter: Verwenden Sie diesen

Schalter, um den Lautsprecher ein- oder auszuschalten. Stellen Sie sicher, dass der Lautstärkeregler auf das Minimum ein- gestellt ist (gegen den Uhrzeigersinn).

4. Power-LED: Diese LED leuchtet auf, wenn

der Lautsprecher eingeschaltet ist.

5. Volume: Drehen Sie zur Anpassung der

Lautstärke den jeweiligen Regler für den Eingang.

6. Input: Verwenden Sie ein handelsübliches

XLR-Kabel oder ein 6,35 mm TRS-Kabel (nicht inbegriffen) zur Verbindung Ihrer Audioquelle mit diesem Eingang.

7. Output: Verwenden Sie ein handelsübliches

XLR-Kabel (nicht inbegriffen) zur Verbindung dieses Ausagangs mit dem Eingang eines anderen Lautsprechers (z. B. einem anderen Strike Amp).

8. Signal/Limit LED: Diee LED leuchetet grün auf, wenn ein Audiosignal an den

Lautsprecher gesendet wird – sie blinkt bei niedrigem Pegel und leuchtet dauerhaft bei höheren Pegeln. Die LED leuchtet rot auf, wenn Ausgangsbegrenzung/-schutz aktiviert ist – wenn die LED dauerhaft rot leuchtet, reduzieren Sie das Volumen Ihrer Audioquelle.

9. Contour: Aktivieren (drücken) Sie diese Taste, um niedrige und hohe Frequenzen um

+3 dB zu verstärken. Lösen Sie den Schalter für maximale Leistung oder ein flacheres Ansprechverhalten bei Live-Auftritten.

10. Erdungsschalter: Aktivieren (drücken) Sie diesen Schalter, um Brummgeräusche

oder Rauschen zu reduzieren.
