Strike Amp 12 - Strumento musicale ALESIS - Manuale utente e istruzioni gratuiti

MANUALE UTENTE Strike Amp 12 ALESIS

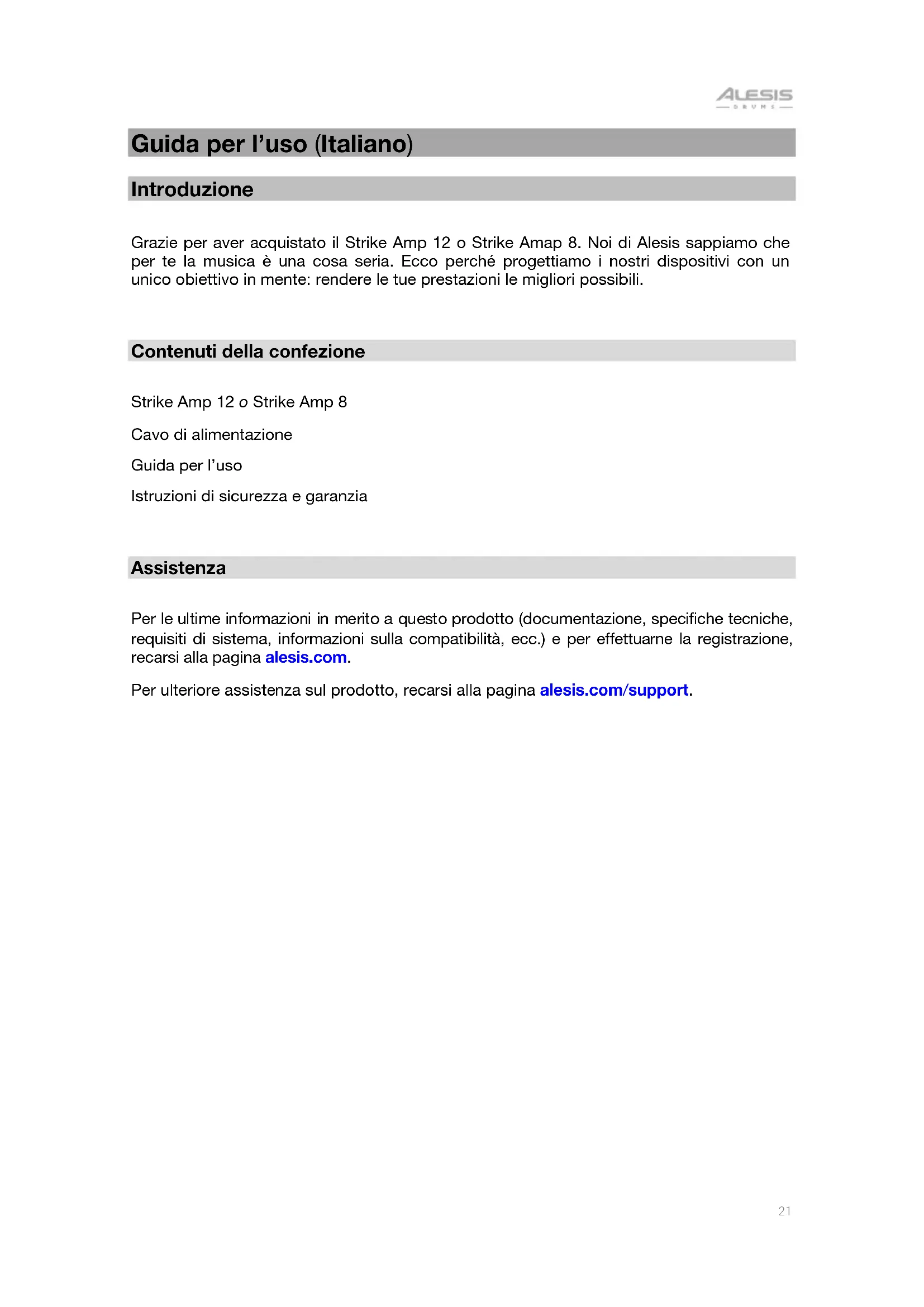

Guida per l’uso (Italiano) Introduzione Grazie per aver acquistato il Strike Amp 12 o Strike Amap 8. Noi di Alesis sappiamo che per te la musica è una cosa seria. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: rendere le tue prestazioni le migliori possibili.

Contenuti della confezione Strike Amp 12 o Strike Amp 8 Cavo di alimentazione Guida per l’uso Istruzioni di sicurezza e garanzia

Assistenza Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina alesis.com. Per ulteriore assistenza sul prodotto, recarsi alla pagina alesis.com/support.22 Configurazione Gli elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

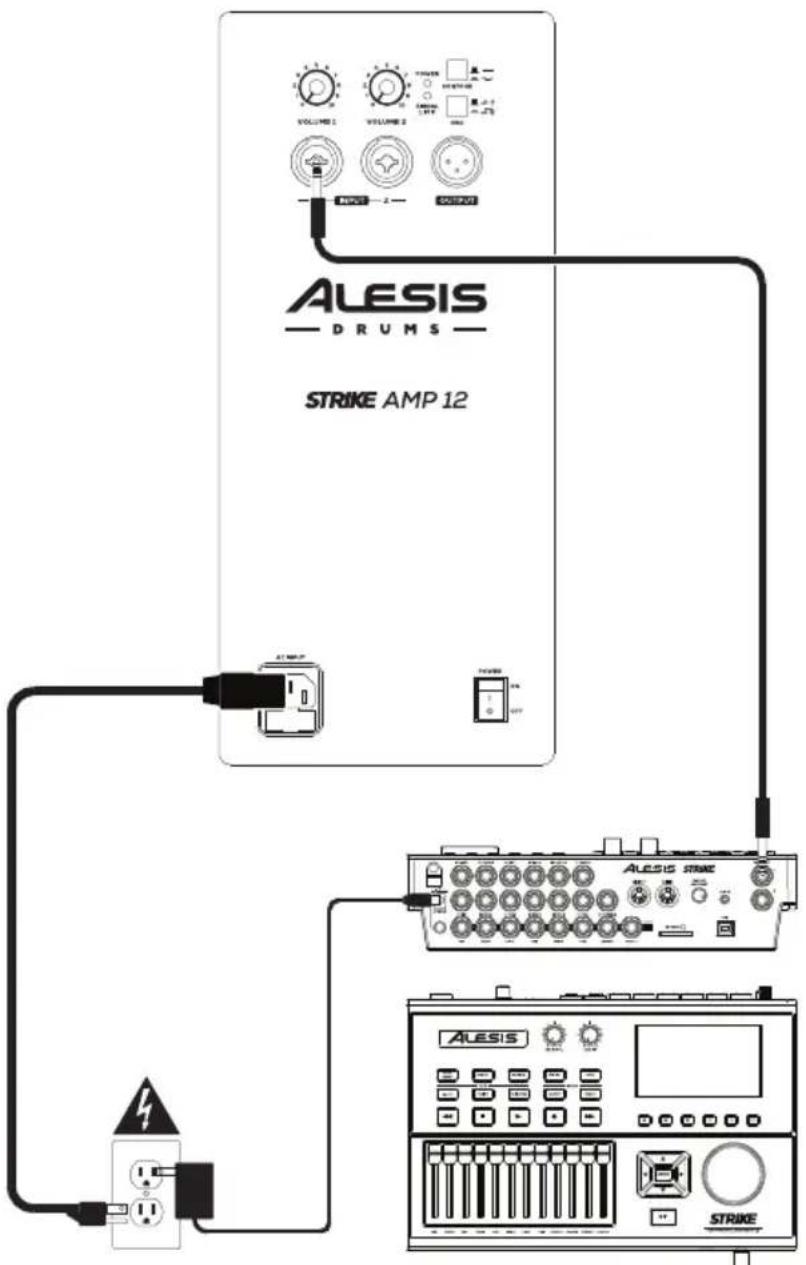

Esempio A: Un Strike Amp Collegare l’uscita Left (Mono) del proprio modulo di batteria all’ingresso di un Strike Amp.

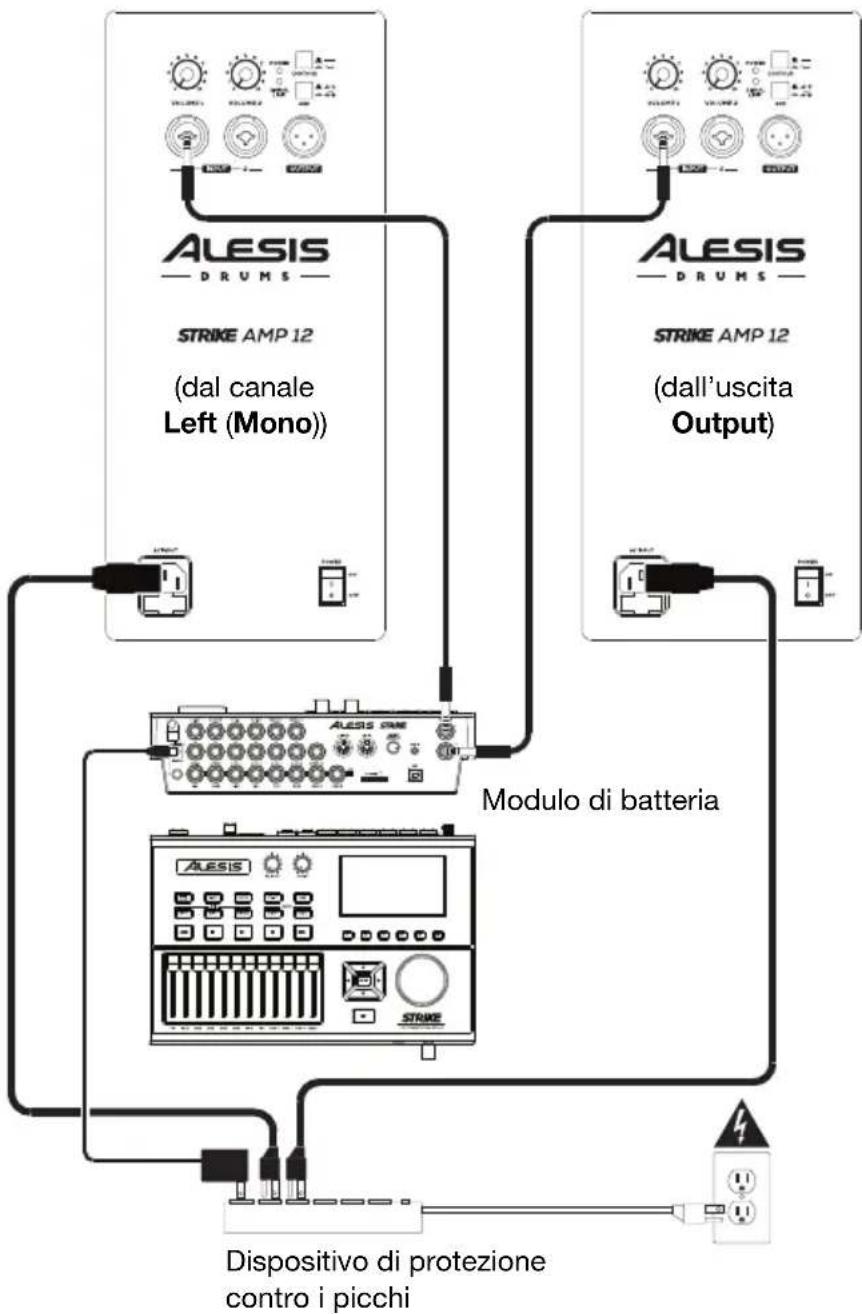

Modulo di batteria Presa di alimentazione23 Esempio B: Due Strike Amp (stereo) Collegare le uscite Right e Left (Mono) del proprio modulo di batteria agli ingressi dei Strike Amp.

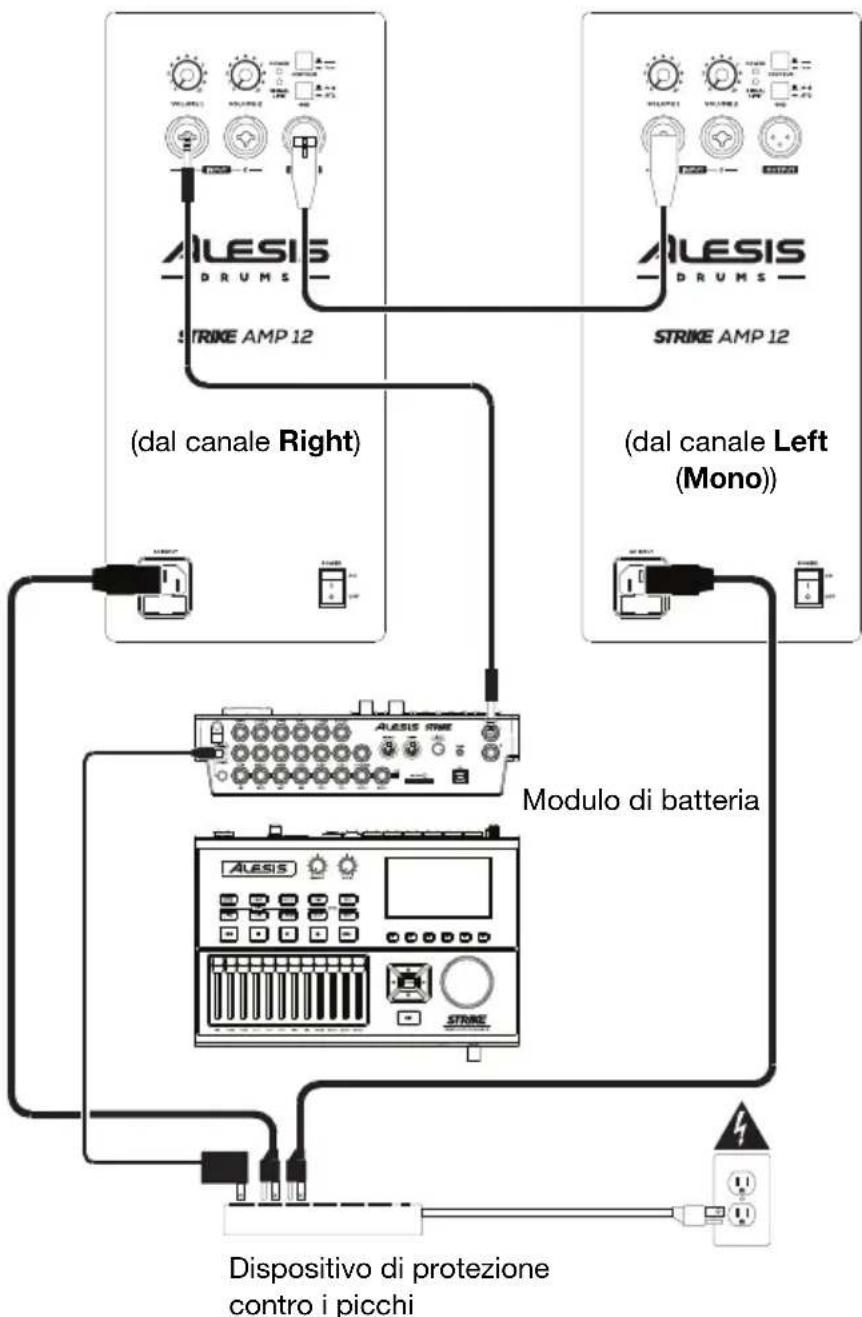

Modulo di batteria Dispositivo di protezione contro i picchi (dal canale Left (Mono)) (dall’uscita Output)24 Esempio C: Due Strike Amp (mono) Collegare l’uscita Left (Mono) del proprio modulo di batteria all’ingresso di un Strike Amp. Collegare l’uscita Output di quel Strike Amp all’ingresso di un altro.

(dal canale Right) (dal canale Left (Mono)) Dispositivo di protezione contro i picchi Modulo di batteria25 Strike Amp 12 Caratteristiche Pannello posteriore

1. Ingresso CA: servirsi del cavo di

alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione. Assicurarsi che l’interruttore di alimentazione dell’alto-parlante sia su “off” al momento di collegare e scollegare il cavo.

2. Fusibile: se il fusibile dell’apparecchio è

rotto, sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto l’ingresso per il cavo di alimentazione dell’apparecchio). L’utilizzo di un fusibile dalla tensione nominale errata può danneggiare l’apparecchio e/o il fusibile.

3. Interruttore di alimentazione: servirsi di

questo interruttore per accendere e spegnere l’altoparlante. Assicurarsi che la manopola Volume sia impostata al minimo (in senso antiorario) prima di accenderlo.

4. LED di alimentazione: si illumina quando

regolare il volume di ciascun ingresso.

6. Input: servirsi di un cavo standard XLR o

un cavo TRS da 6,35 mm (1/4”, non in dotazione) per collegare una fonte audio a questo ingresso.

7. Out: servirsi di un cavo standard XLR (non

in dotazione) per collegare questa uscita all'ingresso di un altro altoparlante (ad es. un altro Strike Amp).

8. LED Signal/Limit: questo LED si illumina di verde quando un segnale audio viene

inviato all'altoparlante; lampeggia a livelli più bassi e si illumina in maniera fissa a livelli più elevati. Il LED si illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera fissa, ridurre il volume della fonte audio.

9. Contour: premere questo tasto per enfatizzare le frequenze basse e alte di +3 dB.

Sollevare l’interruttore per una risposta più piatta per prestazioni dal vivo o per il massimo livello di uscita.

10. Interruttore di messa a terra: premere questo interruttore per ridurre ronzio o rumore.

1. Ingresso CA: servirsi del cavo di

alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione. Assicurarsi che l’interruttore di alimentazione dell’alto-parlante sia su “off” al momento di collegare e scollegare il cavo.

2. Fusibile: se il fusibile dell’apparecchio è

rotto, sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto l’ingresso per il cavo di alimentazione dell’apparecchio). L’utilizzo di un fusibile dalla tensione nominale errata può danneggiare l’apparecchio e/o il fusibile.

3. Interruttore di alimentazione: servirsi di

questo interruttore per accendere e spegnere l’altoparlante. Assicurarsi che la manopola Volume sia impostata al minimo (in senso antiorario) prima di accenderlo.

4. LED di alimentazione: si illumina quando

regolare il volume di ciascun ingresso.

6. Input: servirsi di un cavo standard XLR o

un cavo TRS da 6,35 mm (1/4”, non in dotazione) per collegare una fonte audio a questo ingresso.

7. Out: servirsi di un cavo standard XLR (non

in dotazione) per collegare questa uscita all'ingresso di un altro altoparlante (ad es. un altro Strike Amp).

8. LED Signal/Limit: questo LED si illumina di verde quando un segnale audio viene

inviato all'altoparlante; lampeggia a livelli più bassi e si illumina in maniera fissa a livelli più elevati. Il LED si illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera fissa, ridurre il volume della fonte audio.

9. Contour: premere questo tasto per enfatizzare le frequenze basse e alte di +3 dB.

Sollevare l’interruttore per una risposta più piatta per prestazioni dal vivo o per il massimo livello di uscita.

10. Interruttore di messa a terra: premere questo interruttore per ridurre ronzio o rumore.
